Alfa Romeo Giulietta 2018 Návod k obsluze (in Czech)
Manufacturer: ALFA ROMEO, Model Year: 2018, Model line: Giulietta, Model: Alfa Romeo Giulietta 2018Pages: 216, velikost PDF: 3.38 MB
Page 11 of 216

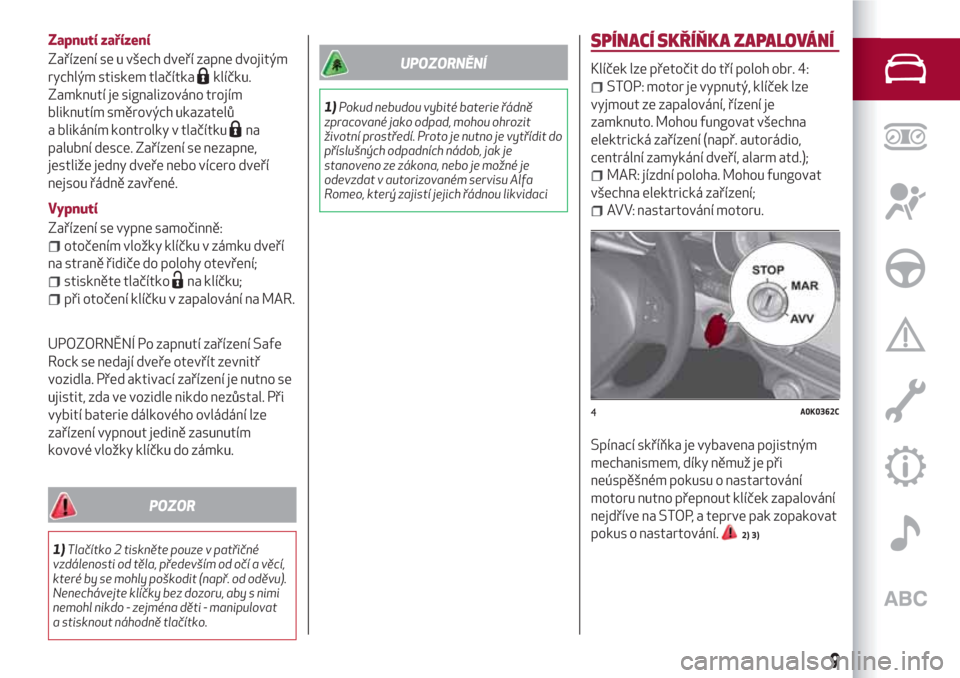

Zapnutí zařízení
Zařízení se u všech dveří zapne dvojitým
rychlým stiskem tlačítka
klíčku.
Zamknutí je signalizováno trojím
bliknutím směrových ukazatelů
a blikáním kontrolky v tlačítku
na
palubní desce. Zařízení se nezapne,
jestliže jedny dveře nebo vícero dveří
nejsou řádně zavřené.
Vypnutí
Zařízení se vypne samočinně:
otočením vložky klíčku v zámku dveří
na straně řidiče do polohy otevření;
stiskněte tlačítkona klíčku;
při otočení klíčku v zapalování na MAR.
UPOZORNĚNÍ Po zapnutí zařízení Safe
Rock se nedají dveře otevřít zevnitř
vozidla. Před aktivací zařízení je nutno se
ujistit, zda ve vozidle nikdo nezůstal. Při
vybití baterie dálkového ovládání lze
zařízení vypnout jedině zasunutím
kovové vložky klíčku do zámku.
POZOR
1)Tlačítko 2 tiskněte pouze v patřičné
vzdálenosti od těla, především od očí a věcí,
které by se mohly poškodit (např. od oděvu).
Nenechávejte klíčky bez dozoru, aby s nimi
nemohl nikdo - zejména děti - manipulovat
a stisknout náhodně tlačítko.
UPOZORNĚNÍ
1)Pokud nebudou vybité baterie řádně
zpracované jako odpad, mohou ohrozit
životní prostředí. Proto je nutno je vytřídit do
příslušných odpadních nádob, jak je
stanoveno ze zákona, nebo je možné je
odevzdat v autorizovaném servisu Alfa
Romeo, který zajistí jejich řádnou likvidaci
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ
Klíček lze přetočit do tří poloh obr. 4:
STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat všechna
elektrická zařízení (např. autorádio,
centrální zamykání dveří, alarm atd.);
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení;
AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček zapalování
nejdříve na STOP, a teprve pak zopakovat
pokus o nastartování.
2) 3)
4A0K0362C
9
Page 12 of 216

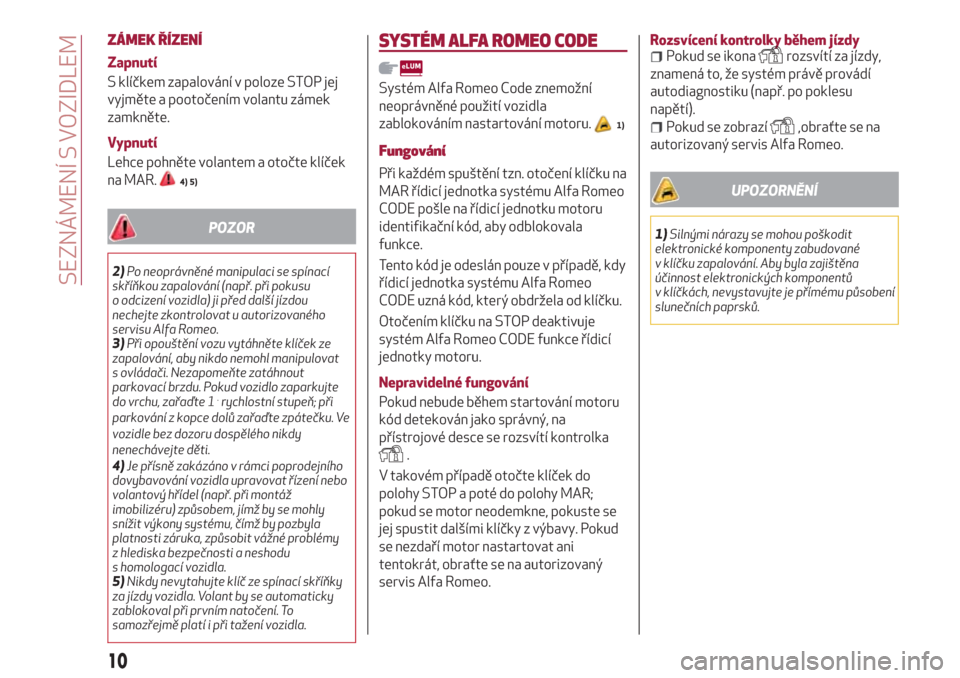

ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Vypnutí
Lehce pohněte volantem a otočte klíček
na MAR.
4) 5)
POZOR
2)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu
o odcizení vozidla) ji před další jízdou
nechejte zkontrolovat u autorizovaného
servisu Alfa Romeo.
3)Při opouštění vozu vytáhněte klíček ze
zapalování, aby nikdo nemohl manipulovat
s ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Pokud vozidlo zaparkujte
do vrchu, zařaďte 1
.rychlostní stupeň; při
parkování z kopce dolů zařaďte zpátečku. Ve
vozidle bez dozoru dospělého nikdy
nenechávejte děti.
4)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy
z hlediska bezpečnosti a neshodu
s homologací vozidla.
5)Nikdy nevytahujte klíč ze spínací skříňky
za jízdy vozidla. Volant by se automaticky
zablokoval při prvním natočení. To
samozřejmě platí i při tažení vozidla.
SYSTÉM ALFA ROMEO CODE
Systém Alfa Romeo Code znemožní
neoprávněné použití vozidla
zablokováním nastartování motoru.
1)
Fungování
Při každém spuštění tzn. otočení klíčku na
MAR řídicí jednotka systému Alfa Romeo
CODE pošle na řídicí jednotku motoru
identifikační kód, aby odblokovala
funkce.
Tento kód je odeslán pouze v případě, kdy
řídicí jednotka systému Alfa Romeo
CODE uzná kód, který obdržela od klíčku.
Otočením klíčku na STOP deaktivuje
systém Alfa Romeo CODE funkce řídicí
jednotky motoru.
Nepravidelné fungování
Pokud nebude během startování motoru
kód detekován jako správný, na
přístrojové desce se rozsvítí kontrolka
.
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste se
jej spustit dalšími klíčky z výbavy. Pokud
se nezdaří motor nastartovat ani
tentokrát, obraťte se na autorizovaný
servis Alfa Romeo.Rozsvícení kontrolky během jízdy
Pokud se ikonarozsvítí za jízdy,
znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu
napětí).
Pokud se zobrazí,obraťte se na
autorizovaný servis Alfa Romeo.
UPOZORNĚNÍ
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované
v klíčku zapalování. Aby byla zajištěna
účinnost elektronických komponentů
v klíčkách, nevystavujte je přímému působení
slunečních paprsků.
10
SEZNÁMENÍ S VOZIDLEM
Page 13 of 216

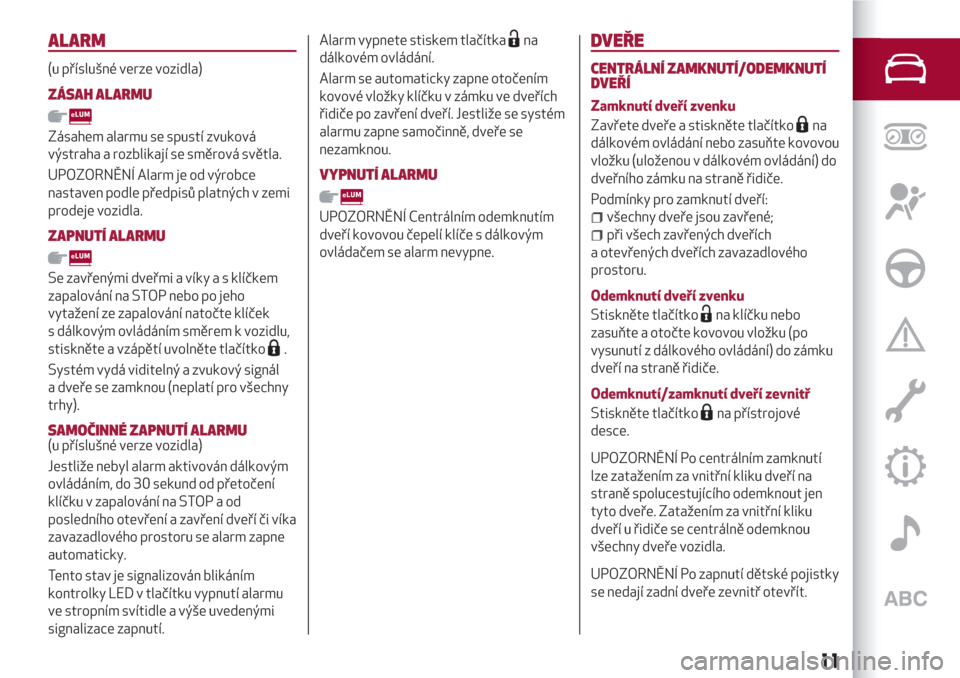

ALARM
(u příslušné verze vozidla)
ZÁSAH ALARMU
Zásahem alarmu se spustí zvuková
výstraha a rozblikají se směrová světla.
UPOZORNĚNÍ Alarm je od výrobce
nastaven podle předpisů platných v zemi
prodeje vozidla.
ZAPNUTÍ ALARMU
Se zavřenými dveřmi a víky a s klíčkem
zapalování na STOP nebo po jeho
vytažení ze zapalování natočte klíček
s dálkovým ovládáním směrem k vozidlu,
stiskněte a vzápětí uvolněte tlačítko
.
Systém vydá viditelný a zvukový signál
a dveře se zamknou (neplatí pro všechny
trhy).
SAMOČINNÉ ZAPNUTÍ ALARMU(u příslušné verze vozidla)
Jestliže nebyl alarm aktivován dálkovým
ovládáním, do 30 sekund od přetočení
klíčku v zapalování na STOP a od
posledního otevření a zavření dveří či víka
zavazadlového prostoru se alarm zapne
automaticky.
Tento stav je signalizován blikáním
kontrolky LED v tlačítku vypnutí alarmu
ve stropním svítidle a výše uvedenými
signalizace zapnutí.Alarm vypnete stiskem tlačítka
na
dálkovém ovládání.
Alarm se automaticky zapne otočením
kovové vložky klíčku v zámku ve dveřích
řidiče po zavření dveří. Jestliže se systém
alarmu zapne samočinně, dveře se
nezamknou.
VYPNUTÍ ALARMU
UPOZORNĚNÍ Centrálním odemknutím
dveří kovovou čepelí klíče s dálkovým
ovládačem se alarm nevypne.
DVEŘE
CENTRÁLNÍ ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítko
na
dálkovém ovládání nebo zasuňte kovovou
vložku (uloženou v dálkovém ovládání) do
dveřního zámku na straně řidiče.
Podmínky pro zamknutí dveří:
všechny dveře jsou zavřené;
při všech zavřených dveřích
a otevřených dveřích zavazadlového
prostoru.
Odemknutí dveří zvenku
Stiskněte tlačítko
na klíčku nebo
zasuňte a otočte kovovou vložku (po
vysunutí z dálkového ovládání) do zámku
dveří na straně řidiče.
Odemknutí/zamknutí dveří zevnitř
Stiskněte tlačítko
na přístrojové
desce.
UPOZORNĚNÍ Po centrálním zamknutí
lze zatažením za vnitřní kliku dveří na
straně spolucestujícího odemknout jen
tyto dveře. Zatažením za vnitřní kliku
dveří u řidiče se centrálně odemknou
všechny dveře vozidla.
UPOZORNĚNÍ Po zapnutí dětské pojistky
se nedají zadní dveře zevnitř otevřít.
11
Page 14 of 216

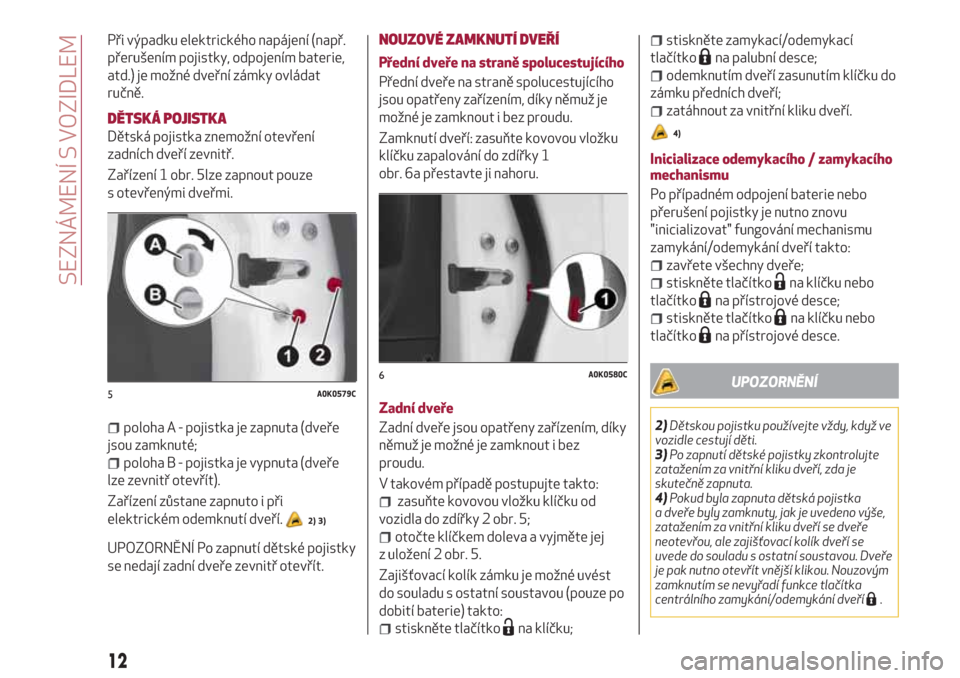

Při výpadku elektrického napájení (např.
přerušením pojistky, odpojením baterie,
atd.) je možné dveřní zámky ovládat
ručně.
DĚTSKÁ POJISTKA
Dětská pojistka znemožní otevření
zadních dveří zevnitř.
Zařízení 1 obr. 5lze zapnout pouze
s otevřenými dveřmi.
poloha A - pojistka je zapnuta (dveře
jsou zamknuté;
poloha B - pojistka je vypnuta (dveře
lze zevnitř otevřít).
Zařízení zůstane zapnuto i při
elektrickém odemknutí dveří.
2) 3)
UPOZORNĚNÍ Po zapnutí dětské pojistky
se nedají zadní dveře zevnitř otevřít.NOUZOVÉ ZAMKNUTÍ DVEŘÍ
Přední dveře na straně spolucestujícího
Přední dveře na straně spolucestujícího
jsou opatřeny zařízením, díky němuž je
možné je zamknout i bez proudu.
Zamknutí dveří: zasuňte kovovou vložku
klíčku zapalování do zdířky 1
obr. 6a přestavte ji nahoru.
Zadní dveře
Zadní dveře jsou opatřeny zařízením, díky
němuž je možné je zamknout i bez
proudu.
V takovém případě postupujte takto:
zasuňte kovovou vložku klíčku od
vozidla do zdířky 2 obr. 5;
otočte klíčkem doleva a vyjměte jej
z uložení 2 obr. 5.
Zajišťovací kolík zámku je možné uvést
do souladu s ostatní soustavou (pouze po
dobití baterie) takto:
stiskněte tlačítkona klíčku;
stiskněte zamykací/odemykací
tlačítko
na palubní desce;
odemknutím dveří zasunutím klíčku do
zámku předních dveří;
zatáhnout za vnitřní kliku dveří.
4)
Inicializace odemykacího / zamykacího
mechanismu
Po případném odpojení baterie nebo
přerušení pojistky je nutno znovu
"inicializovat" fungování mechanismu
zamykání/odemykání dveří takto:
zavřete všechny dveře;
stiskněte tlačítkona klíčku nebo
tlačítko
na přístrojové desce;
stiskněte tlačítkona klíčku nebo
tlačítko
na přístrojové desce.
UPOZORNĚNÍ
2)Dětskou pojistku používejte vždy, když ve
vozidle cestují děti.
3)Po zapnutí dětské pojistky zkontrolujte
zatažením za vnitřní kliku dveří, zda je
skutečně zapnuta.
4)Pokud byla zapnuta dětská pojistka
a dveře byly zamknuty, jak je uvedeno výše,
zatažením za vnitřní kliku dveří se dveře
neotevřou, ale zajišťovací kolík dveří se
uvede do souladu s ostatní soustavou. Dveře
je pak nutno otevřít vnější klikou. Nouzovým
zamknutím se nevyřadí funkce tlačítka
centrálního zamykání/odemykání dveří
.
5A0K0579C
6A0K0580C
12
SEZNÁMENÍ S VOZIDLEM
Page 15 of 216

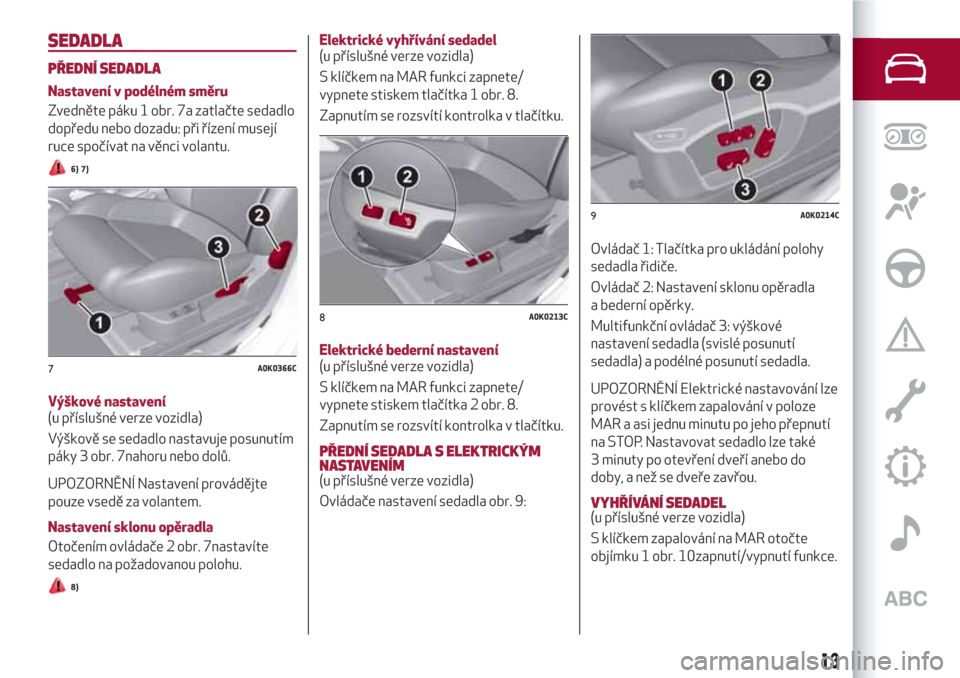

SEDADLA
PŘEDNÍ SEDADLA
Nastavení v podélném směru
Zvedněte páku 1 obr. 7a zatlačte sedadlo
dopředu nebo dozadu: při řízení musejí
ruce spočívat na věnci volantu.
6) 7)
Výškové nastavení
(u příslušné verze vozidla)
Výškově se sedadlo nastavuje posunutím
páky 3 obr. 7nahoru nebo dolů.
UPOZORNĚNÍ Nastavení provádějte
pouze vsedě za volantem.
Nastavení sklonu opěradla
Otočením ovládače 2 obr. 7nastavíte
sedadlo na požadovanou polohu.
8)
Elektrické vyhřívání sedadel
(u příslušné verze vozidla)
S klíčkem na MAR funkci zapnete/
vypnete stiskem tlačítka 1 obr. 8.
Zapnutím se rozsvítí kontrolka v tlačítku.
Elektrické bederní nastavení
(u příslušné verze vozidla)
S klíčkem na MAR funkci zapnete/
vypnete stiskem tlačítka 2 obr. 8.
Zapnutím se rozsvítí kontrolka v tlačítku.
PŘEDNÍ SEDADLA S ELEKTRICKÝM
NASTAVENÍM
(u příslušné verze vozidla)
Ovládače nastavení sedadla obr. 9:Ovládač 1: Tlačítka pro ukládání polohy
sedadla řidiče.
Ovládač 2: Nastavení sklonu opěradla
a bederní opěrky.
Multifunkční ovládač 3: výškové
nastavení sedadla (svislé posunutí
sedadla) a podélné posunutí sedadla.
UPOZORNĚNÍ Elektrické nastavování lze
provést s klíčkem zapalování v poloze
MAR a asi jednu minutu po jeho přepnutí
na STOP. Nastavovat sedadlo lze také
3 minuty po otevření dveří anebo do
doby, a než se dveře zavřou.
VYHŘÍVÁNÍ SEDADEL
(u příslušné verze vozidla)
S klíčkem zapalování na MAR otočte
objímku 1 obr. 10zapnutí/vypnutí funkce.
7A0K0366C
8A0K0213C
9A0K0214C
13
Page 16 of 216

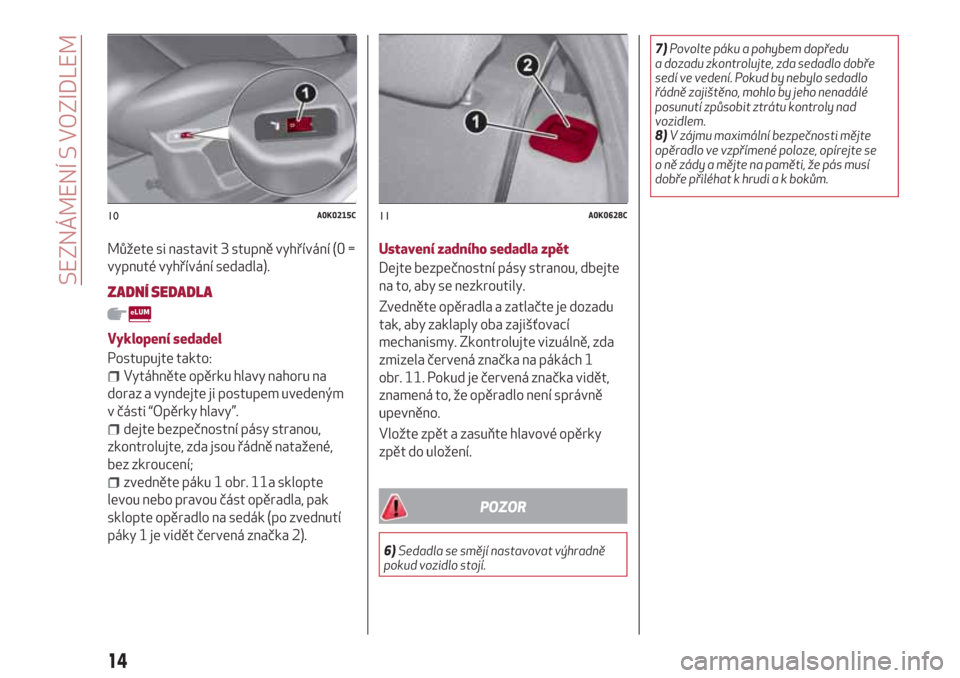

Můžete si nastavit 3 stupně vyhřívání (0 =
vypnuté vyhřívání sedadla).
ZADNÍ SEDADLA
Vyklopení sedadel
Postupujte takto:
Vytáhněte opěrku hlavy nahoru na
doraz a vyndejte ji postupem uvedeným
v části “Opěrky hlavy”.
dejte bezpečnostní pásy stranou,
zkontrolujte, zda jsou řádně natažené,
bez zkroucení;
zvedněte páku 1 obr. 11a sklopte
levou nebo pravou část opěradla, pak
sklopte opěradlo na sedák (po zvednutí
páky 1 je vidět červená značka 2).Ustavení zadního sedadla zpět
Dejte bezpečnostní pásy stranou, dbejte
na to, aby se nezkroutily.
Zvedněte opěradla a zatlačte je dozadu
tak, aby zaklaply oba zajišťovací
mechanismy. Zkontrolujte vizuálně, zda
zmizela červená značka na pákách 1
obr. 11. Pokud je červená značka vidět,
znamená to, že opěradlo není správně
upevněno.
Vložte zpět a zasuňte hlavové opěrky
zpět do uložení.
POZOR
6)Sedadla se smějí nastavovat výhradně
pokud vozidlo stojí.7)Povolte páku a pohybem dopředu
a dozadu zkontrolujte, zda sedadlo dobře
sedí ve vedení. Pokud by nebylo sedadlo
řádně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
8)V zájmu maximální bezpečnosti mějte
opěradlo ve vzpřímené poloze, opírejte se
o ně zády a mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
10A0K0215C11A0K0628C
14
SEZNÁMENÍ S VOZIDLEM
Page 17 of 216

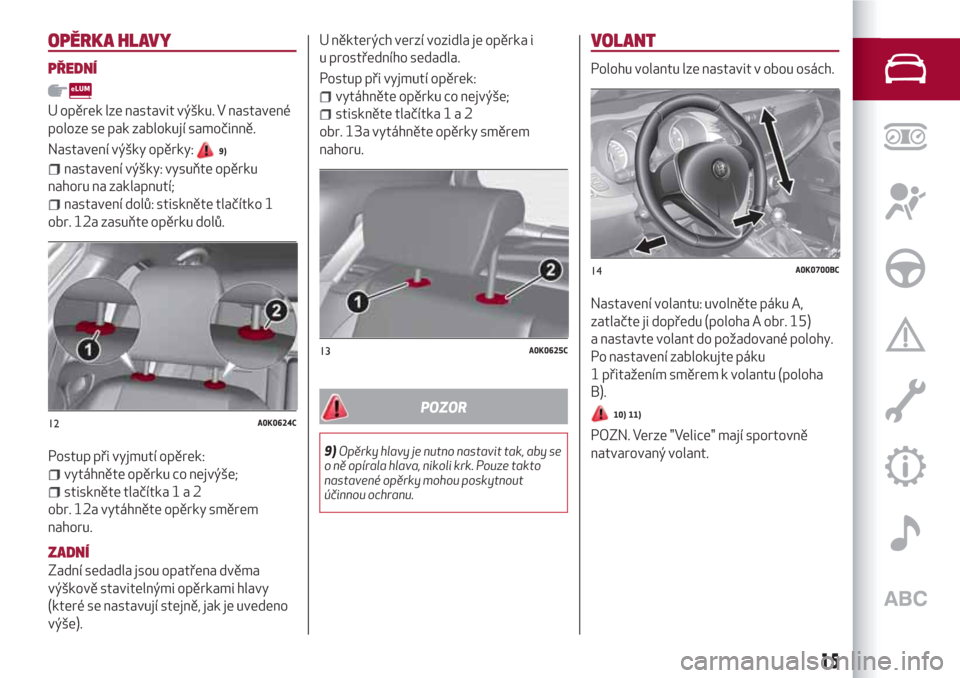

OPĚRKA HLAVY
PŘEDNÍ
U opěrek lze nastavit výšku. V nastavené
poloze se pak zablokují samočinně.
Nastavení výšky opěrky:
9)
nastavení výšky: vysuňte opěrku
nahoru na zaklapnutí;
nastavení dolů: stiskněte tlačítko 1
obr. 12a zasuňte opěrku dolů.
Postup při vyjmutí opěrek:
vytáhněte opěrku co nejvýše;
stiskněte tlačítka1a2
obr. 12a vytáhněte opěrky směrem
nahoru.
ZADNÍ
Zadní sedadla jsou opatřena dvěma
výškově stavitelnými opěrkami hlavy
(které se nastavují stejně, jak je uvedeno
výše).U některých verzí vozidla je opěrka i
u prostředního sedadla.
Postup při vyjmutí opěrek:
vytáhněte opěrku co nejvýše;
stiskněte tlačítka1a2
obr. 13a vytáhněte opěrky směrem
nahoru.
POZOR
9)Opěrky hlavy je nutno nastavit tak, aby se
o ně opírala hlava, nikoli krk. Pouze takto
nastavené opěrky mohou poskytnout
účinnou ochranu.
VOLANT
Polohu volantu lze nastavit v obou osách.
Nastavení volantu: uvolněte páku A,
zatlačte ji dopředu (poloha A obr. 15)
a nastavte volant do požadované polohy.
Po nastavení zablokujte páku
1 přitažením směrem k volantu (poloha
B).
10) 11)
POZN. Verze "Velice" mají sportovně
natvarovaný volant.12A0K0624C
13A0K0625C
14A0K0700BC
15
Page 18 of 216
POZOR
10)Nastavení se smí provádět pouze při
stojícím vozidle a vypnutém motoru.
11)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy
z hlediska bezpečnosti a neshodu
s homologací vozidla.

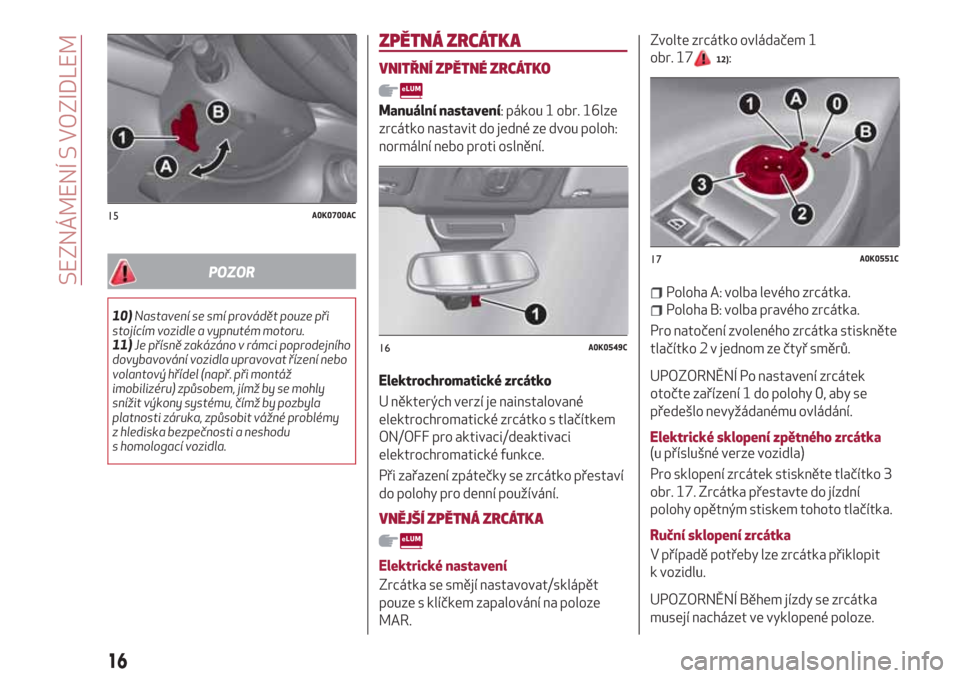

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Manuální nastavení: pákou 1 obr. 16lze
zrcátko nastavit do jedné ze dvou poloh:
normální nebo proti oslnění.
Elektrochromatické zrcátko
U některých verzí je nainstalované
elektrochromatické zrcátko s tlačítkem
ON/OFF pro aktivaci/deaktivaci
elektrochromatické funkce.
Při zařazení zpátečky se zrcátko přestaví
do polohy pro denní používání.
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Elektrické nastavení
Zrcátka se smějí nastavovat/sklápět
pouze s klíčkem zapalování na poloze
MAR.Zvolte zrcátko ovládačem 1
obr. 17
12):
Poloha A: volba levého zrcátka.
Poloha B: volba pravého zrcátka.
Pro natočení zvoleného zrcátka stiskněte
tlačítko 2 v jednom ze čtyř směrů.
UPOZORNĚNÍ Po nastavení zrcátek
otočte zařízení 1 do polohy 0, aby se
předešlo nevyžádanému ovládání.
Elektrické sklopení zpětného zrcátka
(u příslušné verze vozidla)
Pro sklopení zrcátek stiskněte tlačítko 3
obr. 17. Zrcátka přestavte do jízdní
polohy opětným stiskem tohoto tlačítka.
Ruční sklopení zrcátka
V případě potřeby lze zrcátka přiklopit
k vozidlu.
UPOZORNĚNÍ Během jízdy se zrcátka
musejí nacházet ve vyklopené poloze.
15A0K0700AC
16A0K0549C
17A0K0551C
16
SEZNÁMENÍ S VOZIDLEM
Page 19 of 216
POZOR
12)Vnější zpětné zrcátko u řidiče je
zakřivené, a proto mírně zkresluje vnímání
vzdálenosti.

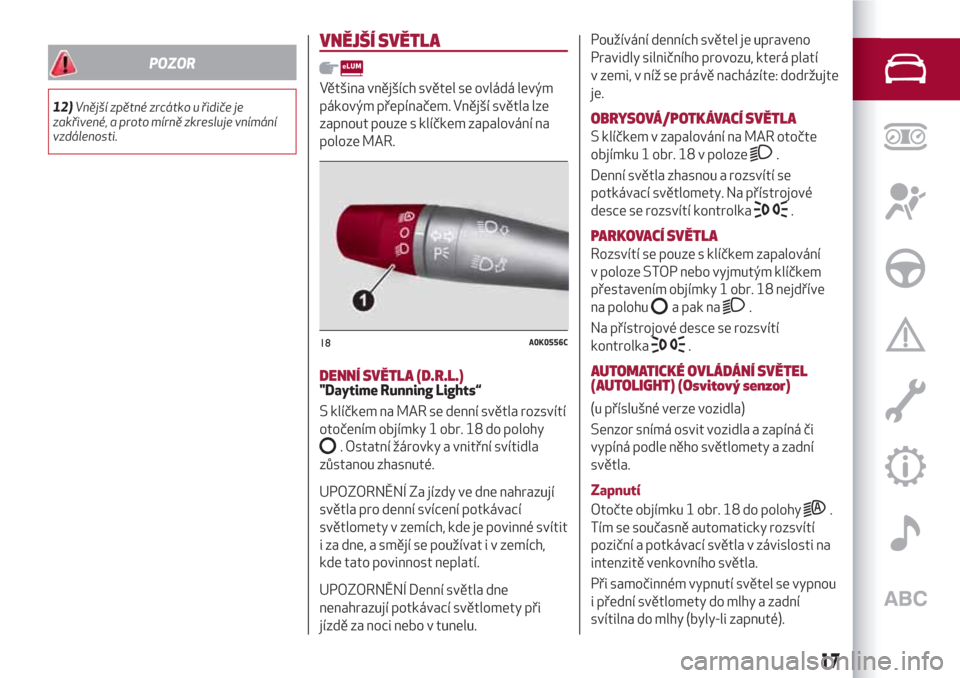

VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá levým
pákovým přepínačem. Vnější světla lze
zapnout pouze s klíčkem zapalování na
poloze MAR.
DENNÍ SVĚTLA (D.R.L.)"Daytime Running Lights“
S klíčkem na MAR se denní světla rozsvítí
otočením objímky 1 obr. 18 do polohy
. Ostatní žárovky a vnitřní svítidla
zůstanou zhasnuté.
UPOZORNĚNÍ Za jízdy ve dne nahrazují
světla pro denní svícení potkávací
světlomety v zemích, kde je povinné svítit
i za dne, a smějí se používat i v zemích,
kde tato povinnost neplatí.
UPOZORNĚNÍ Denní světla dne
nenahrazují potkávací světlomety při
jízdě za noci nebo v tunelu.Používání denních světel je upraveno
Pravidly silničního provozu, která platí
v zemi, v níž se právě nacházíte: dodržujte
je.
OBRYSOVÁ/POTKÁVACÍ SVĚTLA
S klíčkem v zapalování na MAR otočte
objímku 1 obr. 18 v poloze
.
Denní světla zhasnou a rozsvítí se
potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování
v poloze STOP nebo vyjmutým klíčkem
přestavením objímky 1 obr. 18 nejdříve
na polohu
a pak na.
Na přístrojové desce se rozsvítí
kontrolka
.
AUTOMATICKÉ OVLÁDÁNÍ SVĚTEL
(AUTOLIGHT) (Osvitový senzor)
(u příslušné verze vozidla)
Senzor snímá osvit vozidla a zapíná či
vypíná podle něho světlomety a zadní
světla.
Zapnutí
Otočte objímku 1 obr. 18 do polohy
.
Tím se současně automaticky rozsvítí
poziční a potkávací světla v závislosti na
intenzitě venkovního světla.
Při samočinném vypnutí světel se vypnou
i přední světlomety do mlhy a zadní
svítilna do mlhy (byly-li zapnuté).
18A0K0556C
17
Page 20 of 216
Při opětném automatickém rozsvícení
světel je nutno je v případě potřeby
rozsvítit ručně.

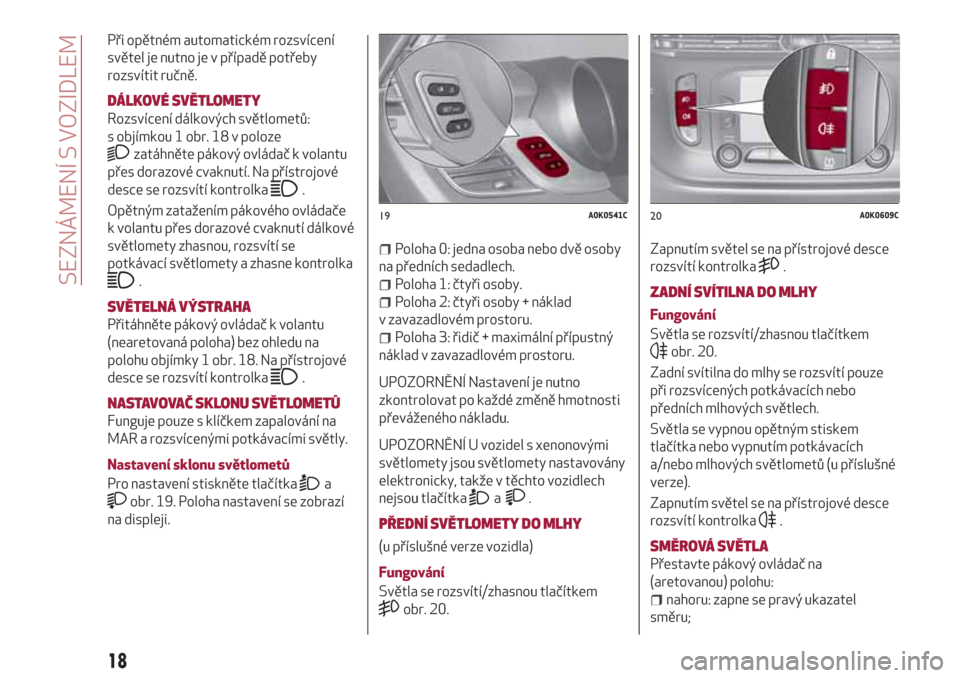

DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů:
s objímkou 1 obr. 18 v poloze
zatáhněte pákový ovládač k volantu
přes dorazové cvaknutí. Na přístrojové
desce se rozsvítí kontrolka
.
Opětným zatažením pákového ovládače
k volantu přes dorazové cvaknutí dálkové
světlomety zhasnou, rozsvítí se
potkávací světlomety a zhasne kontrolka
.
SVĚTELNÁ VÝSTRAHA
Přitáhněte pákový ovládač k volantu
(nearetovaná poloha) bez ohledu na
polohu objímky 1 obr. 18. Na přístrojové
desce se rozsvítí kontrolka
.
NASTAVOVAČ SKLONU SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na
MAR a rozsvícenými potkávacími světly.
Nastavení sklonu světlometů
Pro nastavení stiskněte tlačítka
a
obr. 19. Poloha nastavení se zobrazí
na displeji.
Poloha 0: jedna osoba nebo dvě osoby
na předních sedadlech.
Poloha 1: čtyři osoby.
Poloha 2: čtyři osoby + náklad
v zavazadlovém prostoru.
Poloha 3: řidič + maximální přípustný
náklad v zavazadlovém prostoru.
UPOZORNĚNÍ Nastavení je nutno
zkontrolovat po každé změně hmotnosti
převáženého nákladu.
UPOZORNĚNÍ U vozidel s xenonovými
světlomety jsou světlomety nastavovány
elektronicky, takže v těchto vozidlech
nejsou tlačítka
a.
PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Fungování
Světla se rozsvítí/zhasnou tlačítkem
obr. 20.Zapnutím světel se na přístrojové desce
rozsvítí kontrolka
.
ZADNÍ SVÍTILNA DO MLHY
Fungování
Světla se rozsvítí/zhasnou tlačítkem
obr. 20.
Zadní svítilna do mlhy se rozsvítí pouze
při rozsvícených potkávacích nebo
předních mlhových světlech.
Světla se vypnou opětným stiskem
tlačítka nebo vypnutím potkávacích
a/nebo mlhových světlometů (u příslušné
verze).
Zapnutím světel se na přístrojové desce
rozsvítí kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
nahoru: zapne se pravý ukazatel
směru;
19A0K0541C20A0K0609C
18
SEZNÁMENÍ S VOZIDLEM
