Alfa Romeo GT 2006 Betriebsanleitung (in German)

LERNEN SIE IHR FAHRZEUG KENNEN
59
Abb. 79
A0A0012b
Abb. 80
A0A0013b
Abb. 81
A0A0007b
Wird die Tasteâ(auf dem Schild neben
der Lenksäule) länger als 4 Sekunden ge-
drückt gehalten, geht die Beleuchtung der
Bordinstrumente komplett wieder an.ANZEIGE DES EINSCHRITTES
DES KRAFTSTOFFSPERR-
SCHALTERS
(Abb. 81)
Die dargestellte Anzeige erscheint auto-
matisch, wenn der Kraftstoffsperrschalter zu-
folge eines stärkeren Aufpralls eingeschrit-
ten ist.
Der Schalter unterbricht die Kraftstoffzu-
fuhr.
ZUR BEACHTUNGBitte schlagen Sie
die Angaben im Abschnitt Bedientasten un-
ter dem Kraftstoffsperrschalter nach.
Anzeige
mit kleinster Helligkeitsintensität
Anzeige
mit größter HelligkeitsintensitätAnzeige für Einschritt
des Kraftstoffsperrschalters
Abb. 78
A0A0014bAnzeige Buzzer ausgeschlossen (OFF)
LICHTRHEOSTAT (Abb. 79-80)
Diese Funktion erlaubt die Einstellung
der Helligkeit (heller/dunkler) der
Instrumententafel, des Hodometerdisplays
(Gesamt- und Tageskilometer, Anzeige der
Scheinwerferausrichtung), des Uhr/
Außentemperaturdisplays und des
Autoradiodisplays.
Die Helligkeit wird durch Betätigung der
Taste
âoderãbei Standardanzeige
(Uhr + Außentemperatur) reguliert.
Teilweise Beleuchtung
Wird die Taste
ã(auf dem Schild
neben der Lenksäule) länger als 4
Sekunden gedrückt gehalten, geht die
Beleuchtung der Bordinstrumente mit
Ausnahme des Tachometers
(Geschwindigkeitsanzeiger) aus.

LERNEN SIE IHR FAHRZEUG KENNEN
60
REKONFIGURIERBARES MULTIFUNKTIONSDISPLAY
Das rekonfigurierbare Multifunktionsdis-
play ermöglicht die Anzeige aller nützlichen
und notwendigen Informationen während
der Fahrt sowie eines Menüs für folgende
Einstellungen und/oder Konfigurationen :
UHR
DATUM
AUSSENTEMPERATUR
INFORMATIONEN ÜBER DEN ZUSTAND DES
FAHRZEUGS
- Trip Computer
- Helligkeitsregulierung (Rheostat)
- Anzeige von Havariemeldungen mit
dem betreffenden Symbol
- Anzeige von Warnmeldungen mit dem
betreffenden Symbol (zum Beispiel:
mögliche Glatteisbildung auf der Straße)
- eingelegter Gang, für Versionen
2.0 JTS Selespeed
- Motorölstand (nur Versionen JTD)Menü des rekonfigurierbaren
Multifunktionsdisplays
GESCHWINDIGKEIT
- Aktivierung/Deaktivierung der betref-
fenden Meldung (ON/OFF)
- Eingabe des Tempolimitwertes
TRIP B
- Aktivierung/Deaktivierung der betref-
fenden Funktion (ON/OFF)
UHR
- Einstellung der Uhrzeit
- Einstellung der Minuten
DATUM
- Einstellung des Tages
- Einstellung des Monats
- Einstellung des Jahres
SOMMERZEIT
- Aktivierung/Deaktivierung der Som-
merzeit
UHRMODUS 12/24
- Auswahl der Uhrzeitanzeige in 12 oder
24 Stunden
RADIO
- Aktivierung/Deaktivierung der folgen-
den Anzeigen auf dem Display:
Frequenz oder RDS-Meldungen des ein-
gestellten Radiosenders, CD und des
ausgewählten Titels, TELEFON
- Aktivierung/Deaktivierung der folgen-
den Anzeigen auf dem Display:
ein- oder ausgehender Anruf mit Namen
und/oder Telefonnummer des verbun-
denen Teilnehmers
NAVIGATIONSSYSTEM
- Aktivierung/Deaktivierung der Anzeigen
und Informationen hinsichtlich der zu
fahrenden Strecke
SPRACHE
- Eingabe der Sprache für die auf dem Dis-
play erscheinenden Meldungen
EINHEIT
- Auswahl folgender Größen: km, mi, °C,
°F, km/l, l/100km, mpg
BUZZER
- Einstellung der Lautstärke für die aku-
stischen Meldungen
SERVICE
- Angabe der Informationen hinsichtlich der
korrekten Wartung des Fahrzeugs, in en-
ger Verbindung mit dem Plan der pro-
grammierten Wartung
MENÜ OFF
- Ausgang aus dem Menü.

LERNEN SIE IHR FAHRZEUG KENNEN
61
T

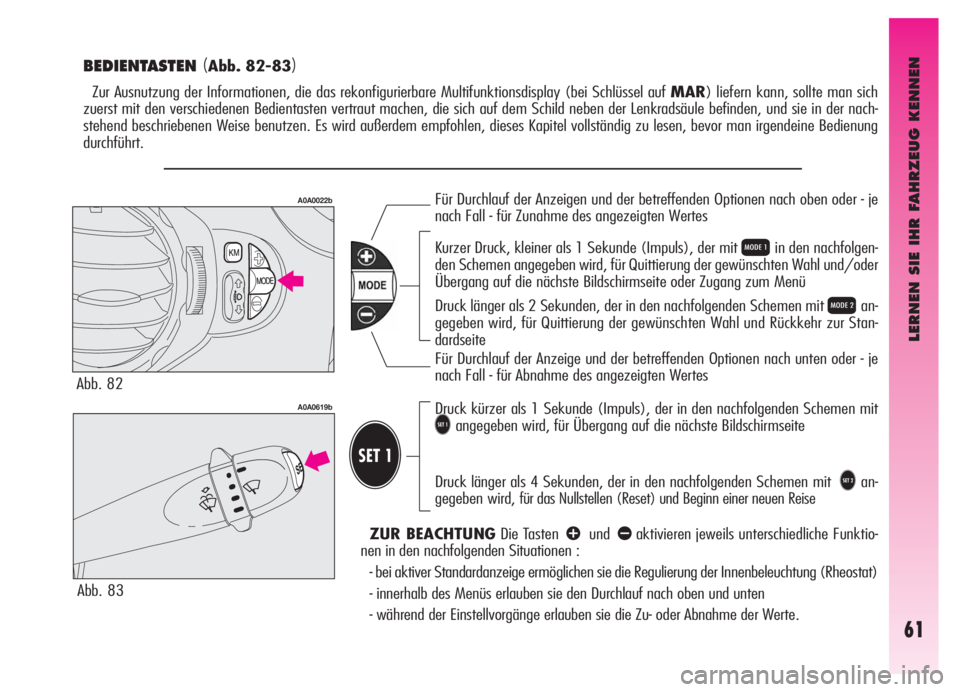

BEDIENTASTEN (Abb. 82-83)
Zur Ausnutzung der Informationen, die das rekonfigurierbare Multifunktionsdisplay (bei Schlüssel auf MAR) liefern kann, sollte man sich
zuerst mit den verschiedenen Bedientasten vertraut machen, die sich auf dem Schild neben der Lenkradsäule befinden, und sie in der nach-
stehend beschriebenen Weise benutzen. Es wird außerdem empfohlen, dieses Kapitel vollständig zu lesen, bevor man irgendeine Bedienung
durchführt.
Abb. 82
Abb. 83Druck kürzer als 1 Sekunde (Impuls), der in den nachfolgenden Schemen mit
Tangegeben wird, für Übergang auf die nächste Bildschirmseite
Druck länger als 4 Sekunden, der in den nachfolgenden Schemen mit
Uan-
gegeben wird,
für das Nullstellen (Reset) und Beginn einer neuen Reise
Für Durchlauf der Anzeigen und der betreffenden Optionen nach oben oder - je
nach Fall - für Zunahme des angezeigten Wertes
Für Durchlauf der Anzeige und der betreffenden Optionen nach unten oder - je
nach Fall - für Abnahme des angezeigten Wertes Kurzer Druck, kleiner als 1 Sekunde (Impuls), der mit
Qin den nachfolgen-
den Schemen angegeben wird, für Quittierung der gewünschten Wahl und/oder
Übergang auf die nächste Bildschirmseite oder Zugang zum Menü
Druck länger als 2 Sekunden, der in den nachfolgenden Schemen mit
Ran-
gegeben wird, für Quittierung der gewünschten Wahl und Rückkehr zur Stan-
dardseite
A0A0022b
A0A0619b
ZUR BEACHTUNGDie Tasten âundãaktivieren jeweils unterschiedliche Funktio-
nen in den nachfolgenden Situationen :
- bei aktiver Standardanzeige ermöglichen sie die Regulierung der Innenbeleuchtung (Rheostat)
- innerhalb des Menüs erlauben sie den Durchlauf nach oben und unten
- während der Einstellvorgänge erlauben sie die Zu- oder Abnahme der Werte.

LERNEN SIE IHR FAHRZEUG KENNEN
62
MENÜ OFF
GESCHWIND.
TRIP B
UHRZEIT
DATUM
SOMMERZEIT
MODE 12/24
RADIO TELEFON NAVIGATIONSPRACHENEINHEITSIGNALSERVICE

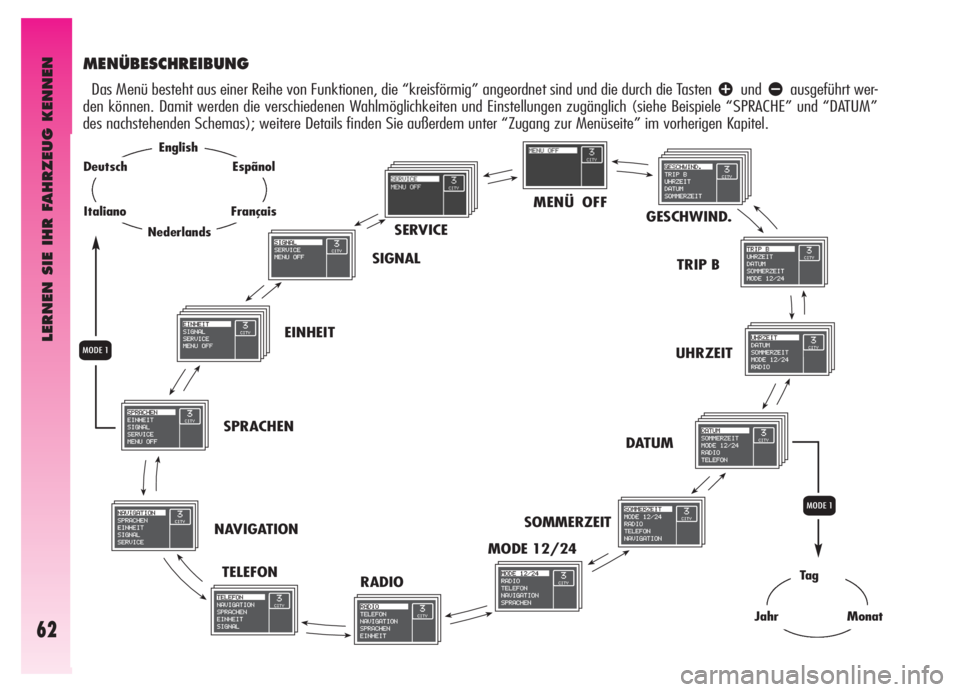

MENÜBESCHREIBUNG
Das Menü besteht aus einer Reihe von Funktionen, die “kreisförmig” angeordnet sind und die durch die Tasten âundãausgeführt wer-
den können. Damit werden die verschiedenen Wahlmöglichkeiten und Einstellungen zugänglich (siehe Beispiele “SPRACHE” und “DATUM”
des nachstehenden Schemas); weitere Details finden Sie außerdem unter “Zugang zur Menüseite” im vorherigen Kapitel.
Ta g
JahrMonat
Q
English
Nederlands
Espãnol
Français
Deutsch
Italiano
Q

LERNEN SIE IHR FAHRZEUG KENNEN
63
Für den Fall, dass auf dem Display eine Meldung einer eventuellen Anomalie
erscheint, schlagen Sie bitte das Kapitel “Warnleuchten” nach; sollte es sich
um mehr als eine Anomalie handeln, erscheinen diese auf dem Display der
Reihe nach. Für Löschung der Meldung und/oder der
Warnleuchtenwiederholung auf dem Drehzahlmesser durch das
rekonfigurierbare Multifunktionsdisplay, drücken Sie die Taste
Q.

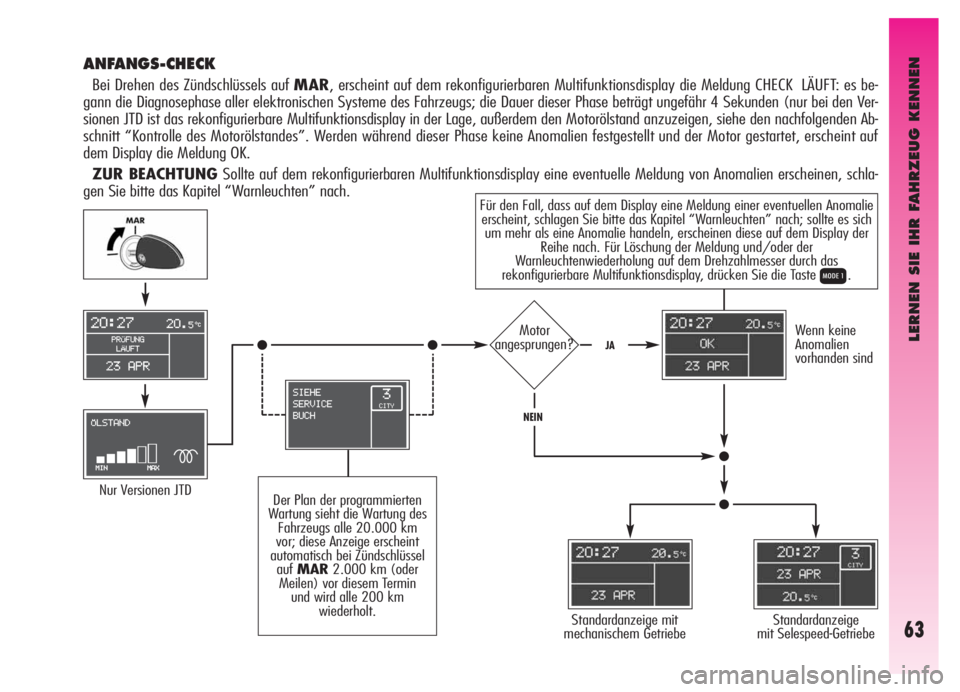

ANFANGS-CHECK
Bei Drehen des Zündschlüssels auf MAR, erscheint auf dem rekonfigurierbaren Multifunktionsdisplay die Meldung CHECK LÄUFT: es be-
gann die Diagnosephase aller elektronischen Systeme des Fahrzeugs; die Dauer dieser Phase beträgt ungefähr 4 Sekunden (nur bei den Ver-
sionen JTD ist das rekonfigurierbare Multifunktionsdisplay in der Lage, außerdem den Motorölstand anzuzeigen, siehe den nachfolgenden Ab-
schnitt “Kontrolle des Motorölstandes”. Werden während dieser Phase keine Anomalien festgestellt und der Motor gestartet, erscheint auf
dem Display die Meldung OK.
ZUR BEACHTUNG Sollte auf dem rekonfigurierbaren Multifunktionsdisplay eine eventuelle Meldung von Anomalien erscheinen, schla-
gen Sie bitte das Kapitel “Warnleuchten” nach.
Standardanzeige mit
mechanischem Getriebe Nur Versionen JTDStandardanzeige
mit Selespeed-Getriebe
Der Plan der programmierten
Wartung sieht die Wartung des
Fahrzeugs alle 20.000 km
vor; diese Anzeige erscheint
automatisch bei Zündschlüssel
aufMAR2.000 km (oder
Meilen) vor diesem Termin
und wird alle 200 km
wiederholt.
Wenn keine
Anomalien
vorhanden sindMotor
angesprungen?JA
NEIN

LERNEN SIE IHR FAHRZEUG KENNEN
64

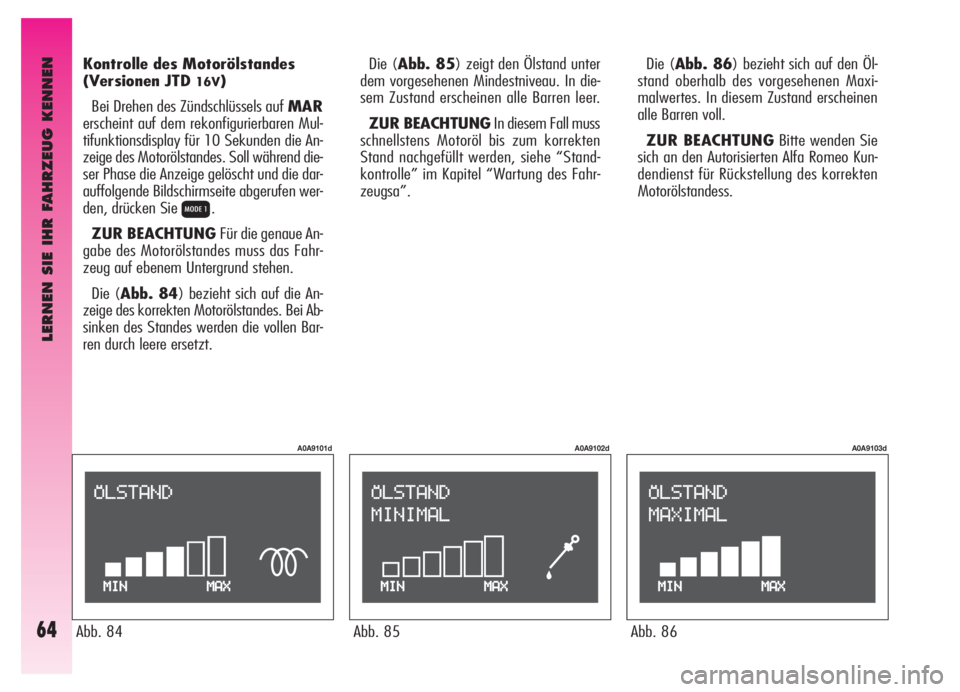

Kontrolle des Motorölstandes
(Versionen JTD
16V)
Bei Drehen des Zündschlüssels auf MAR
erscheint auf dem rekonfigurierbaren Mul-
tifunktionsdisplay für 10 Sekunden die An-
zeige des Motorölstandes. Soll während die-
ser Phase die Anzeige gelöscht und die dar-
auffolgende Bildschirmseite abgerufen wer-
den, drücken Sie
Q.
ZUR BEACHTUNGFür die genaue An-
gabe des Motorölstandes muss das Fahr-
zeug auf ebenem Untergrund stehen.
Die (Abb. 84) bezieht sich auf die An-
zeige des korrekten Motorölstandes. Bei Ab-
sinken des Standes werden die vollen Bar-
ren durch leere ersetzt.
Abb. 84
A0A9101d
Abb. 85
A0A9102d
Abb. 86
A0A9103d
Die (Abb. 85) zeigt den Ölstand unter
dem vorgesehenen Mindestniveau. In die-
sem Zustand erscheinen alle Barren leer.
ZUR BEACHTUNGIn diesem Fall muss
schnellstens Motoröl bis zum korrekten
Stand nachgefüllt werden, siehe “Stand-
kontrolle” im Kapitel “Wartung des Fahr-
zeugsa”.Die (Abb. 86) bezieht sich auf den Öl-
stand oberhalb des vorgesehenen Maxi-
malwertes. In diesem Zustand erscheinen
alle Barren voll.
ZUR BEACHTUNGBitte wenden Sie
sich an den Autorisierten Alfa Romeo Kun-
dendienst für Rückstellung des korrekten
Motorölstandess.

LERNEN SIE IHR FAHRZEUG KENNEN
65

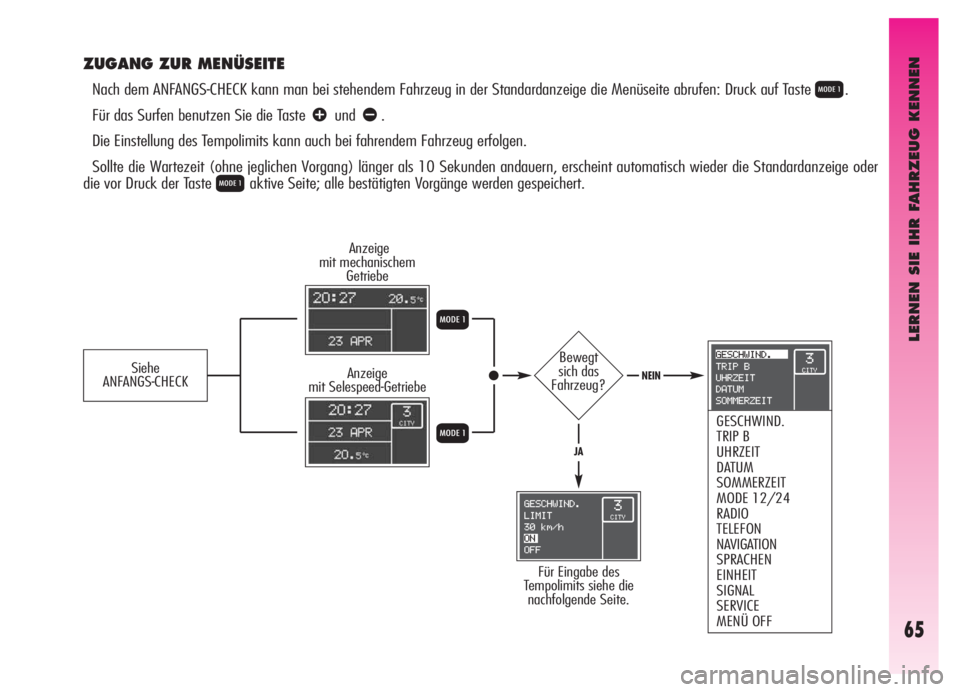

ZUGANG ZUR MENÜSEITE
Nach dem ANFANGS-CHECK kann man bei stehendem Fahrzeug in der Standardanzeige die Menüseite abrufen: Druck auf Taste Q.
Für das Surfen benutzen Sie die Taste
âundã.
Die Einstellung des Tempolimits kann auch bei fahrendem Fahrzeug erfolgen.
Sollte die Wartezeit (ohne jeglichen Vorgang) länger als 10 Sekunden andauern, erscheint automatisch wieder die Standardanzeige oder
die vor Druck der Taste
Qaktive Seite; alle bestätigten Vorgänge werden gespeichert.
Anzeige
mit mechanischem
Getriebe
Anzeige
mit Selespeed-Getriebe
Bewegt
sich das
Fahrzeug?
Für Eingabe des
Tempolimits siehe die
nachfolgende Seite.
GESCHWIND.
TRIP B
UHRZEIT
DATUM
SOMMERZEIT
MODE 12/24
RADIO
TELEFON
NAVIGATION
SPRACHEN
EINHEIT
SIGNAL
SERVICE
MENÜ OFF
Q
Q
Siehe
ANFANGS-CHECKNEIN
JA

LERNEN SIE IHR FAHRZEUG KENNEN
66

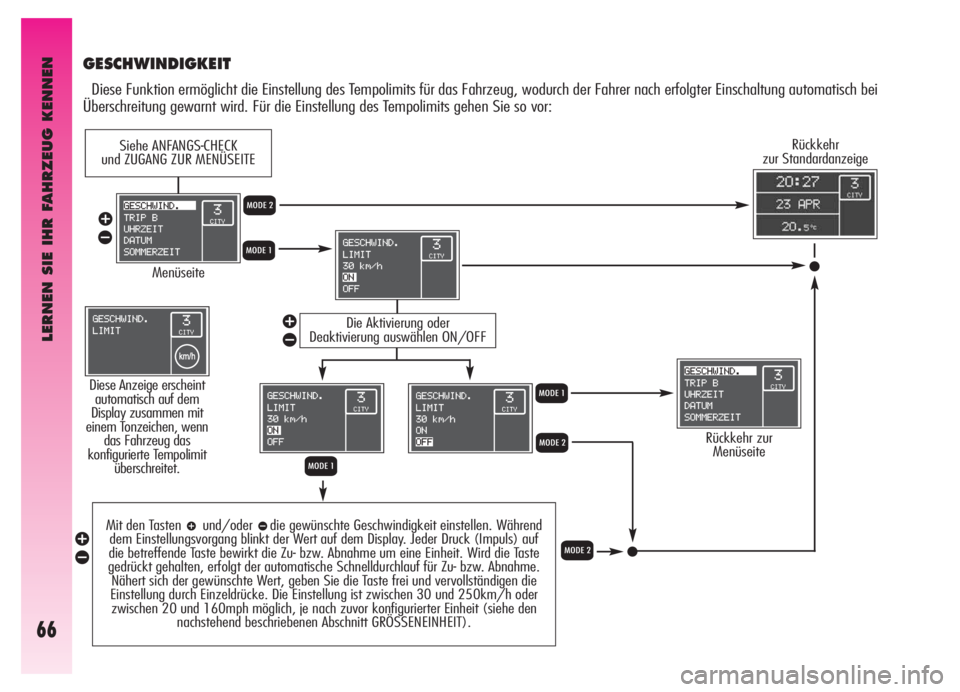

GESCHWINDIGKEIT
Diese Funktion ermöglicht die Einstellung des Tempolimits für das Fahrzeug, wodurch der Fahrer nach erfolgter Einschaltung automatisch bei
Überschreitung gewarnt wird. Für die Einstellung des Tempolimits gehen Sie so vor:
Mit den Tasten âund/oderãdie gewünschte Geschwindigkeit einstellen. Während
dem Einstellungsvorgang blinkt der Wert auf dem Display. Jeder Druck (Impuls) auf
die betreffende Taste bewirkt die Zu- bzw. Abnahme um eine Einheit. Wird die Taste
gedrückt gehalten, erfolgt der automatische Schnelldurchlauf für Zu- bzw. Abnahme.
Nähert sich der gewünschte Wert, geben Sie die Taste frei und vervollständigen die
Einstellung durch Einzeldrücke. Die Einstellung ist zwischen 30 und 250km/h oder
zwischen 20 und 160mph möglich, je nach zuvor konfigurierter Einheit (siehe den
nachstehend beschriebenen Abschnitt GRÖSSENEINHEIT).
Menüseite
Rückkehr zur
Menüseite
Rückkehr
zur Standardanzeige Siehe ANFANGS-CHECK
und ZUGANG ZUR MENÜSEITE
Diese Anzeige erscheint
automatisch auf dem
Display zusammen mit
einem Tonzeichen, wenn
das Fahrzeug das
konfigurierte Tempolimit
überschreitet.
QR
Die Aktivierung oder
Deaktivierung auswählen ON/OFF
Q
Q
R
â
ã
â
ãâ
ã
R

LERNEN SIE IHR FAHRZEUG KENNEN
67

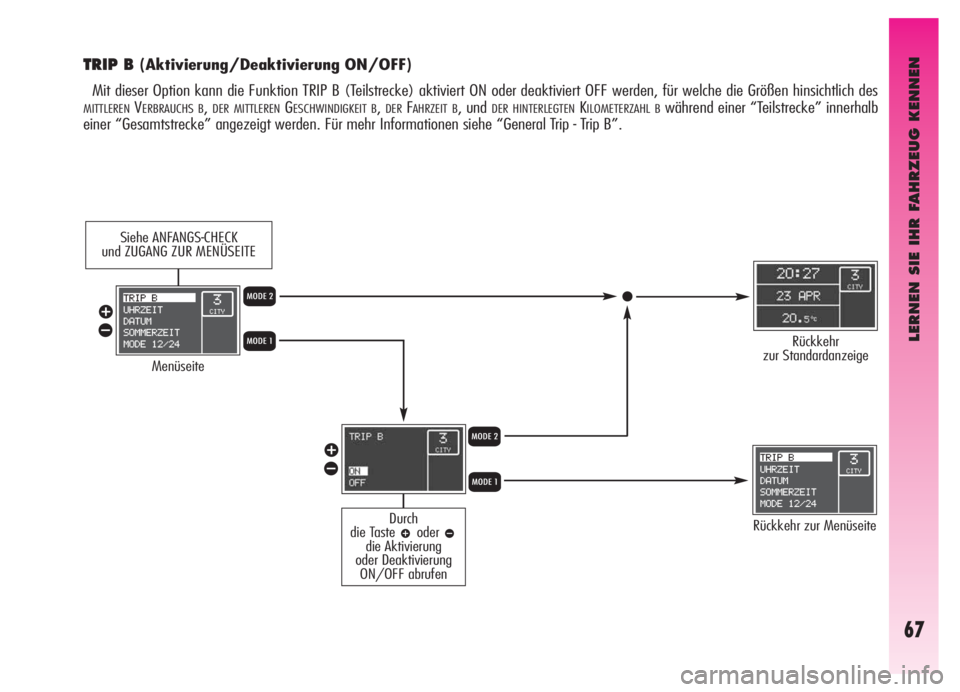

TRIP B (Aktivierung/Deaktivierung ON/OFF)
Mit dieser Option kann die Funktion TRIP B (Teilstrecke) aktiviert ON oder deaktiviert OFF werden, für welche die Größen hinsichtlich des
MITTLERENVERBRAUCHS B,DER MITTLERENGESCHWINDIGKEIT B,DERFAHRZEIT B, undDER HINTERLEGTENKILOMETERZAHL Bwährend einer “Teilstrecke” innerhalb
einer “Gesamtstrecke” angezeigt werden. Für mehr Informationen siehe “General Trip - Trip B”.
Menüseite
Rückkehr zur Menüseite Siehe ANFANGS-CHECK
und ZUGANG ZUR MENÜSEITE
Rückkehr
zur StandardanzeigeQ
Q R
R
â
ã
â
ã
Durch
die Taste
âoderãdie Aktivierung
oder Deaktivierung
ON/OFF abrufen

LERNEN SIE IHR FAHRZEUG KENNEN
68

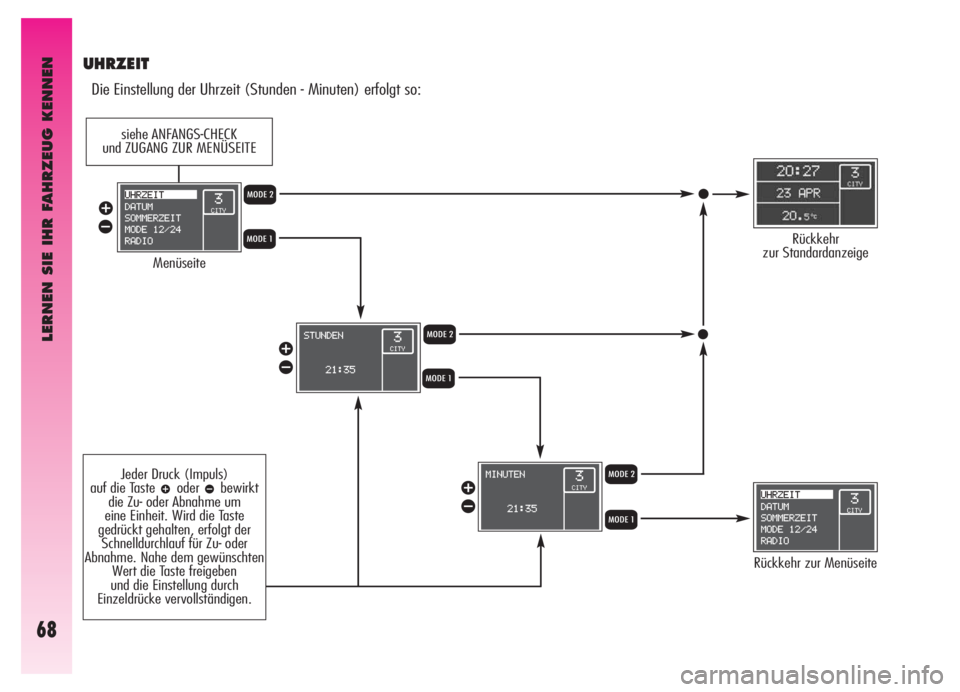

UHRZEIT
Die Einstellung der Uhrzeit (Stunden - Minuten) erfolgt so:
Menüseite
Rückkehr zur Menüseite
Rückkehr
zur StandardanzeigeQ
Q
Q R
R
R
â
ã
â
ã
â
ã
siehe ANFANGS-CHECK
und ZUGANG ZUR MENÜSEITE
Jeder Druck (Impuls)
auf die Taste
âoderãbewirkt
die Zu- oder Abnahme um
eine Einheit. Wird die Taste
gedrückt gehalten, erfolgt der
Schnelldurchlauf für Zu- oder
Abnahme. Nahe dem gewünschten
Wert die Taste freigeben
und die Einstellung durch
Einzeldrücke vervollständigen.
