Alfa Romeo GT 2010 Betriebsanleitung (in German)

LERNEN SIE IHR FAHRZEUG KENNEN
49

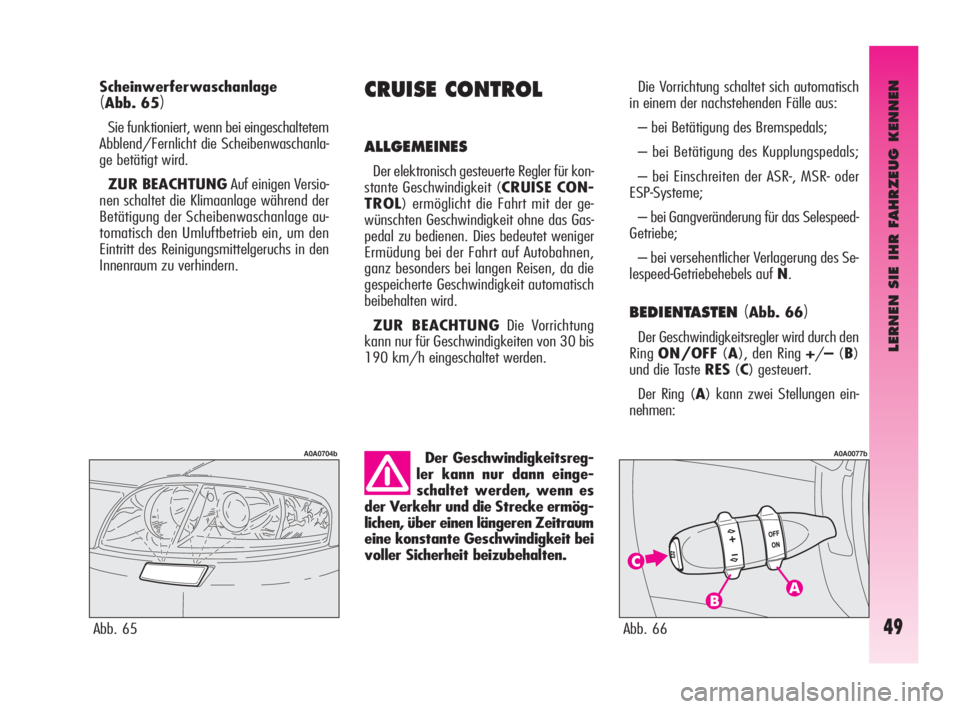

Scheinwerferwaschanlage
(Abb. 65)
Sie funktioniert, wenn bei eingeschaltetem
Abblend/Fernlicht die Scheibenwaschanla-
ge betätigt wird.
ZUR BEACHTUNGAuf einigen Versio-
nen schaltet die Klimaanlage während der
Betätigung der Scheibenwaschanlage au-
tomatisch den Umluftbetrieb ein, um den
Eintritt des Reinigungsmittelgeruchs in den
Innenraum zu verhindern.
CRUISE CONTROL
ALLGEMEINES
Der elektronisch gesteuerte Regler für kon-
stante Geschwindigkeit (CRUISE CON-
TROL) ermöglicht die Fahrt mit der ge-
wünschten Geschwindigkeit ohne das Gas-
pedal zu bedienen. Dies bedeutet weniger
Ermüdung bei der Fahrt auf Autobahnen,
ganz besonders bei langen Reisen, da die
gespeicherte Geschwindigkeit automatisch
beibehalten wird.
ZUR BEACHTUNGDie Vorrichtung
kann nur für Geschwindigkeiten von 30 bis
190 km/h eingeschaltet werden.
Abb. 65
A0A0704bDer Geschwindigkeitsreg-
ler kann nur dann einge-
schaltet werden, wenn es
der Verkehr und die Strecke ermög-
lichen, über einen längeren Zeitraum
eine konstante Geschwindigkeit bei
voller Sicherheit beizubehalten.
Die Vorrichtung schaltet sich automatisch
in einem der nachstehenden Fälle aus:
– bei Betätigung des Bremspedals;
– bei Betätigung des Kupplungspedals;
– bei Einschreiten der ASR-, MSR- oder
ESP-Systeme;
– bei Gangveränderung für das Selespeed-
Getriebe;
– bei versehentlicher Verlagerung des Se-
lespeed-Getriebehebels auf N.
BEDIENTASTEN (Abb. 66)
Der Geschwindigkeitsregler wird durch den
RingON/OFF(A), den Ring +/–(B)
und die Taste RES(C) gesteuert.
Der Ring (A) kann zwei Stellungen ein-
nehmen:
Abb. 66
A0A0077b
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 49

LERNEN SIE IHR FAHRZEUG KENNEN
50

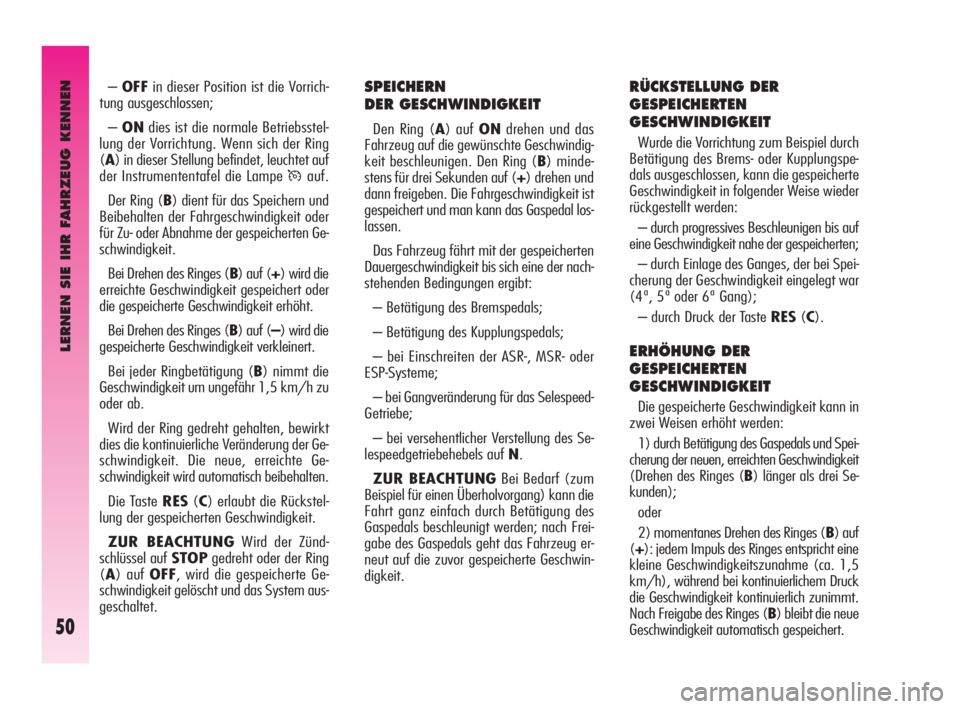

SPEICHERN
DER GESCHWINDIGKEIT
Den Ring (A) auf ONdrehen und das
Fahrzeug auf die gewünschte Geschwindig-
keit beschleunigen. Den Ring (B) minde-
stens für drei Sekunden auf (+) drehen und
dann freigeben. Die Fahrgeschwindigkeit ist
gespeichert und man kann das Gaspedal los-
lassen.
Das Fahrzeug fährt mit der gespeicherten
Dauergeschwindigkeit bis sich eine der nach-
stehenden Bedingungen ergibt:
– Betätigung des Bremspedals;
– Betätigung des Kupplungspedals;
– bei Einschreiten der ASR-, MSR- oder
ESP-Systeme;
– bei Gangveränderung für das Selespeed-
Getriebe;
– bei versehentlicher Verstellung des Se-
lespeedgetriebehebels auf N.
ZUR BEACHTUNGBei Bedarf (zum
Beispiel für einen Überholvorgang) kann die
Fahrt ganz einfach durch Betätigung des
Gaspedals beschleunigt werden; nach Frei-
gabe des Gaspedals geht das Fahrzeug er-
neut auf die zuvor gespeicherte Geschwin-
digkeit.
RÜCKSTELLUNG DER
GESPEICHERTEN
GESCHWINDIGKEIT
Wurde die Vorrichtung zum Beispiel durch
Betätigung des Brems- oder Kupplungspe-
dals ausgeschlossen, kann die gespeicherte
Geschwindigkeit in folgender Weise wieder
rückgestellt werden:
– durch progressives Beschleunigen bis auf
eine Geschwindigkeit nahe der gespeicherten;
– durch Einlage des Ganges, der bei Spei-
cherung der Geschwindigkeit eingelegt war
(4ª, 5ª oder 6ª Gang);
– durch Druck der Taste RES(C).
ERHÖHUNG DER
GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann in
zwei Weisen erhöht werden:
1) durch Betätigung des Gaspedals und Spei-
cherung der neuen, erreichten Geschwindigkeit
(Drehen des Ringes (B) länger als drei Se-
kunden);
oder
2) momentanes Drehen des Ringes (B) auf
(+): jedem Impuls des Ringes entspricht eine
kleine Geschwindigkeitszunahme (ca. 1,5
km/h), während bei kontinuierlichem Druck
die Geschwindigkeit kontinuierlich zunimmt.
Nach Freigabe des Ringes (B) bleibt die neue
Geschwindigkeit automatisch gespeichert. –OFFin dieser Position ist die Vorrich-
tung ausgeschlossen;
–ONdies ist die normale Betriebsstel-
lung der Vorrichtung. Wenn sich der Ring
(A) in dieser Stellung befindet, leuchtet auf
der Instrumententafel die Lampe
Üauf.
Der Ring (B) dient für das Speichern und
Beibehalten der Fahrgeschwindigkeit oder
für Zu- oder Abnahme der gespeicherten Ge-
schwindigkeit.
Bei Drehen des Ringes (B) auf (+) wird die
erreichte Geschwindigkeit gespeichert oder
die gespeicherte Geschwindigkeit erhöht.
Bei Drehen des Ringes (B) auf (–) wird die
gespeicherte Geschwindigkeit verkleinert.
Bei jeder Ringbetätigung (B) nimmt die
Geschwindigkeit um ungefähr 1,5 km/h zu
oder ab.
Wird der Ring gedreht gehalten, bewirkt
dies die kontinuierliche Veränderung der Ge-
schwindigkeit. Die neue, erreichte Ge-
schwindigkeit wird automatisch beibehalten.
Die Taste RES(C) erlaubt die Rückstel-
lung der gespeicherten Geschwindigkeit.
ZUR BEACHTUNGWird der Zünd-
schlüssel auf STOPgedreht oder der Ring
(A) auf OFF, wird die gespeicherte Ge-
schwindigkeit gelöscht und das System aus-
geschaltet.
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 50

LERNEN SIE IHR FAHRZEUG KENNEN
51

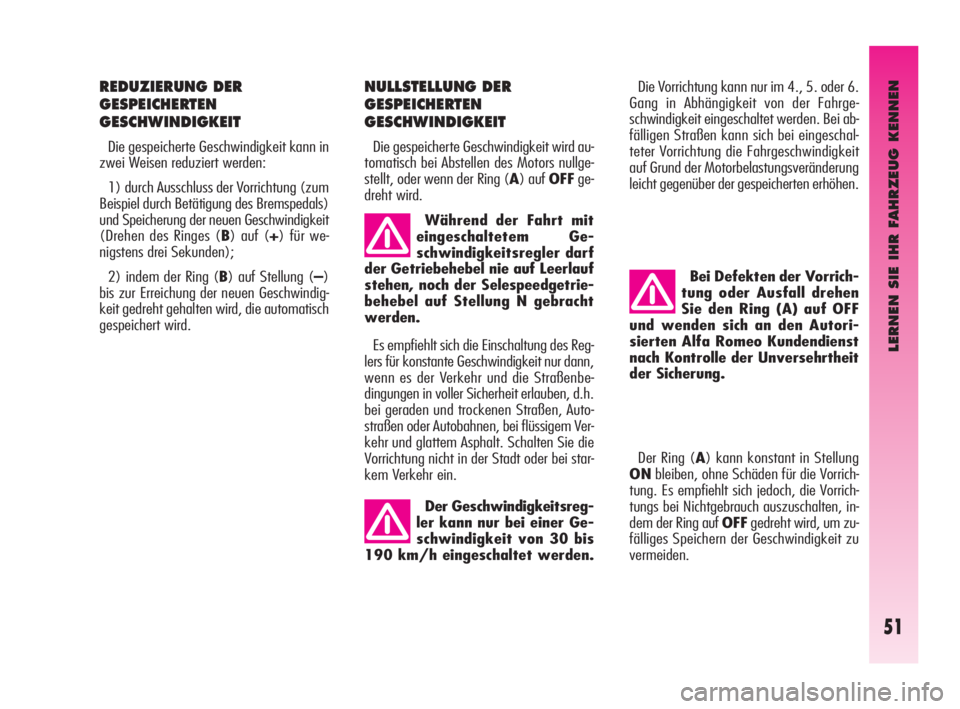

REDUZIERUNG DER
GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann in
zwei Weisen reduziert werden:
1) durch Ausschluss der Vorrichtung (zum
Beispiel durch Betätigung des Bremspedals)
und Speicherung der neuen Geschwindigkeit
(Drehen des Ringes (B) auf (+) für we-
nigstens drei Sekunden);
2) indem der Ring (B) auf Stellung (–)
bis zur Erreichung der neuen Geschwindig-
keit gedreht gehalten wird, die automatisch
gespeichert wird.Die Vorrichtung kann nur im 4., 5. oder 6.
Gang in Abhängigkeit von der Fahrge-
schwindigkeit eingeschaltet werden. Bei ab-
fälligen Straßen kann sich bei eingeschal-
teter Vorrichtung die Fahrgeschwindigkeit
auf Grund der Motorbelastungsveränderung
leicht gegenüber der gespeicherten erhöhen.
Der Ring (A) kann konstant in Stellung
ONbleiben, ohne Schäden für die Vorrich-
tung. Es empfiehlt sich jedoch, die Vorrich-
tungs bei Nichtgebrauch auszuschalten, in-
dem der Ring auf OFFgedreht wird, um zu-
fälliges Speichern der Geschwindigkeit zu
vermeiden. Es empfiehlt sich die Einschaltung des Reg-
lers für konstante Geschwindigkeit nur dann,
wenn es der Verkehr und die Straßenbe-
dingungen in voller Sicherheit erlauben, d.h.
bei geraden und trockenen Straßen, Auto-
straßen oder Autobahnen, bei flüssigem Ver-
kehr und glattem Asphalt. Schalten Sie die
Vorrichtung nicht in der Stadt oder bei star-
kem Verkehr ein.Während der Fahrt mit
eingeschaltetem Ge-
schwindigkeitsregler darf
der Getriebehebel nie auf Leerlauf
stehen, noch der Selespeedgetrie-
behebel auf Stellung N gebracht
werden.
Der Geschwindigkeitsreg-
ler kann nur bei einer Ge-
schwindigkeit von 30 bis
190 km/h eingeschaltet werden.
Bei Defekten der Vorrich-
tung oder Ausfall drehen
Sie den Ring (A) auf OFF
und wenden sich an den Autori-
sierten Alfa Romeo Kundendienst
nach Kontrolle der Unversehrtheit
der Sicherung.
NULLSTELLUNG DER
GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit wird au-
tomatisch bei Abstellen des Motors nullge-
stellt, oder wenn der Ring (A) auf OFFge-
dreht wird.
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 51

LERNEN SIE IHR FAHRZEUG KENNEN
52

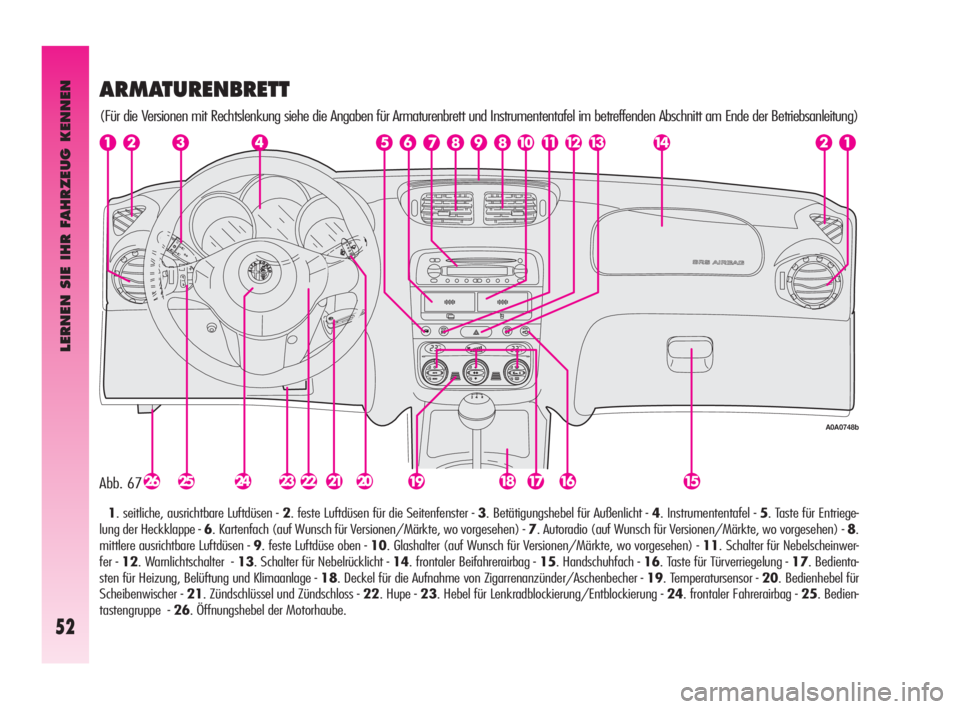

Abb. 67
A0A0748b
ARMATURENBRETT
(Für die Versionen mit Rechtslenkung siehe die Angaben für Armaturenbrett und Instrumententafel im betreffenden Abschnitt am Ende der Betriebsanleitung)
1. seitliche, ausrichtbare Luftdüsen - 2. feste Luftdüsen für die Seitenfenster - 3. Betätigungshebel für Außenlicht - 4. Instrumententafel - 5. Taste für Entriege-
lung der Heckklappe - 6. Kartenfach (auf Wunsch für Versionen/Märkte, wo vorgesehen) - 7. Autoradio (auf Wunsch für Versionen/Märkte, wo vorgesehen) - 8.
mittlere ausrichtbare Luftdüsen - 9. feste Luftdüse oben - 10. Glashalter (auf Wunsch für Versionen/Märkte, wo vorgesehen) - 11. Schalter für Nebelscheinwer-
fer - 12. Warnlichtschalter - 13. Schalter für Nebelrücklicht - 14. frontaler Beifahrerairbag - 15. Handschuhfach - 16. Taste für Türverriegelung - 17. Bedienta-
sten für Heizung, Belüftung und Klimaanlage - 18. Deckel für die Aufnahme von Zigarrenanzünder/Aschenbecher - 19. Temperatursensor - 20. Bedienhebel für
Scheibenwischer - 21. Zündschlüssel und Zündschloss - 22. Hupe - 23. Hebel für Lenkradblockierung/Entblockierung - 24. frontaler Fahrerairbag - 25. Bedien-
tastengruppe - 26. Öffnungshebel der Motorhaube.
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 52

LERNEN SIE IHR FAHRZEUG KENNEN
53
A. Kraftstoffstandanzeiger mit Reservekon-
trollleuchte - B. Temperaturanzeige für Mo-
torkühlflüssigkeit mit Warnleuchte für Höch-
sttemperatur - C. Tachometer (Geschwin-
digkeitsmesser) - D. Gesamt- und Tageski-
lometerzählerdisplay mit Anzeige der Leucht-
weiteneinstellung - E. rekonfigurierbares
Multifunktionsdisplay - F. Drehzahlmesser
ZUR BEACHTUNGBei den Versionen
JTDM ist der Skalenendanschlag 6000 Um-
drehungen.
A. Kraftstoffstandanzeiger mit Reservekon-
trollleuchte - B. Temperaturanzeige für Mo-
torkühlflüssigkeit mit Warnleuchte für Höch-
sttemperatur - C. Tachometer (Geschwin-
digkeitsmesser) - D. Gesamt- und Tageski-
lometerzählerdisplay mit Anzeige der Leucht-
weiteneinstellung - E. rekonfigurierbares
Multifunktionsdisplay - F. Drehzahlmesser

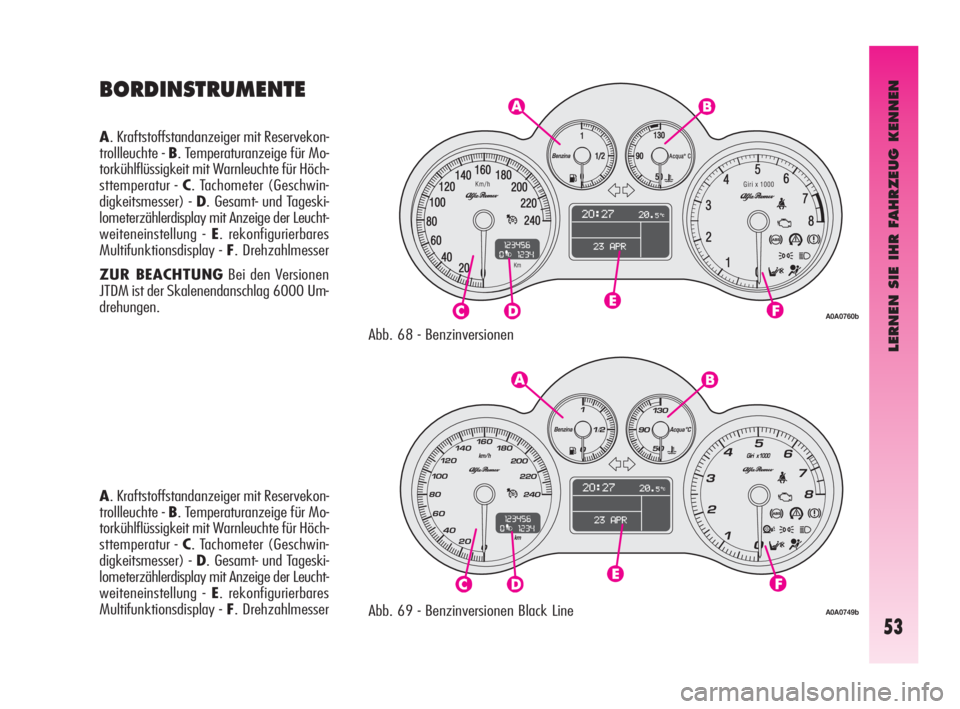

BORDINSTRUMENTE
Abb. 68 - Benzinversionen
Abb. 69 - Benzinversionen Black Line
A0A0760b
A0A0749b
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 53

LERNEN SIE IHR FAHRZEUG KENNEN
54

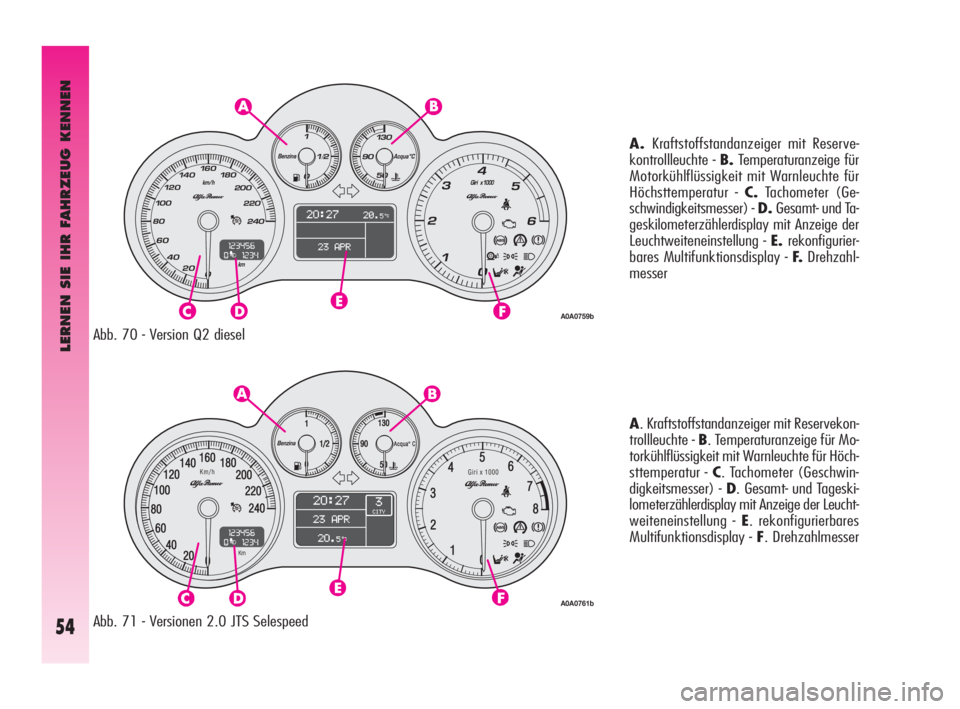

Abb. 70 - Version Q2 diesel
Abb. 71 - Versionen 2.0 JTS SelespeedA.Kraftstoffstandanzeiger mit Reserve-
kontrollleuchte - B.Temperaturanzeige für
Motorkühlflüssigkeit mit Warnleuchte für
Höchsttemperatur - C.Tachometer (Ge-
schwindigkeitsmesser) - D.Gesamt- und Ta-
geskilometerzählerdisplay mit Anzeige der
Leuchtweiteneinstellung - E.rekonfigurier-
bares Multifunktionsdisplay - F.Drehzahl-
messer
A. Kraftstoffstandanzeiger mit Reservekon-
trollleuchte - B. Temperaturanzeige für Mo-
torkühlflüssigkeit mit Warnleuchte für Höch-
sttemperatur - C. Tachometer (Geschwin-
digkeitsmesser) - D. Gesamt- und Tageski-
lometerzählerdisplay mit Anzeige der Leucht-
weiteneinstellung - E. rekonfigurierbares
Multifunktionsdisplay - F. Drehzahlmesser
A0A0761b
A0A0759b
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 54

LERNEN SIE IHR FAHRZEUG KENNEN
55

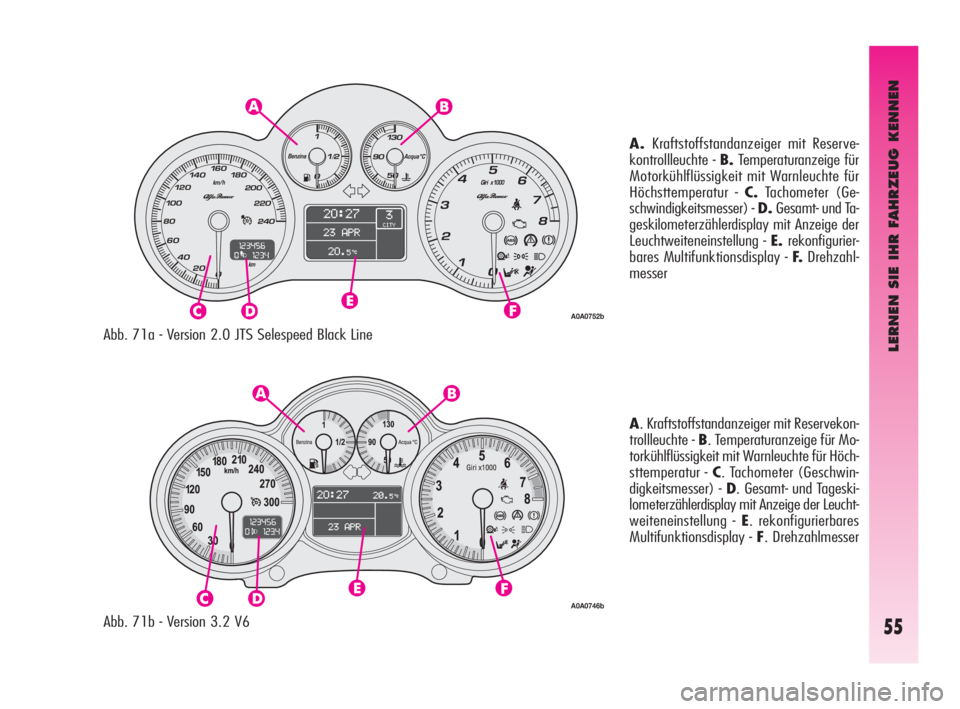

Abb. 71a - Version 2.0 JTS Selespeed Black Line
Abb. 71b - Version 3.2 V6A.Kraftstoffstandanzeiger mit Reserve-
kontrollleuchte - B.Temperaturanzeige für
Motorkühlflüssigkeit mit Warnleuchte für
Höchsttemperatur - C.Tachometer (Ge-
schwindigkeitsmesser) - D.Gesamt- und Ta-
geskilometerzählerdisplay mit Anzeige der
Leuchtweiteneinstellung - E.rekonfigurier-
bares Multifunktionsdisplay - F.Drehzahl-
messer
A. Kraftstoffstandanzeiger mit Reservekon-
trollleuchte - B. Temperaturanzeige für Mo-
torkühlflüssigkeit mit Warnleuchte für Höch-
sttemperatur - C. Tachometer (Geschwin-
digkeitsmesser) - D. Gesamt- und Tageski-
lometerzählerdisplay mit Anzeige der Leucht-
weiteneinstellung - E. rekonfigurierbares
Multifunktionsdisplay - F. Drehzahlmesser
A0A0746b
A0A0752b
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 55

LERNEN SIE IHR FAHRZEUG KENNEN
56

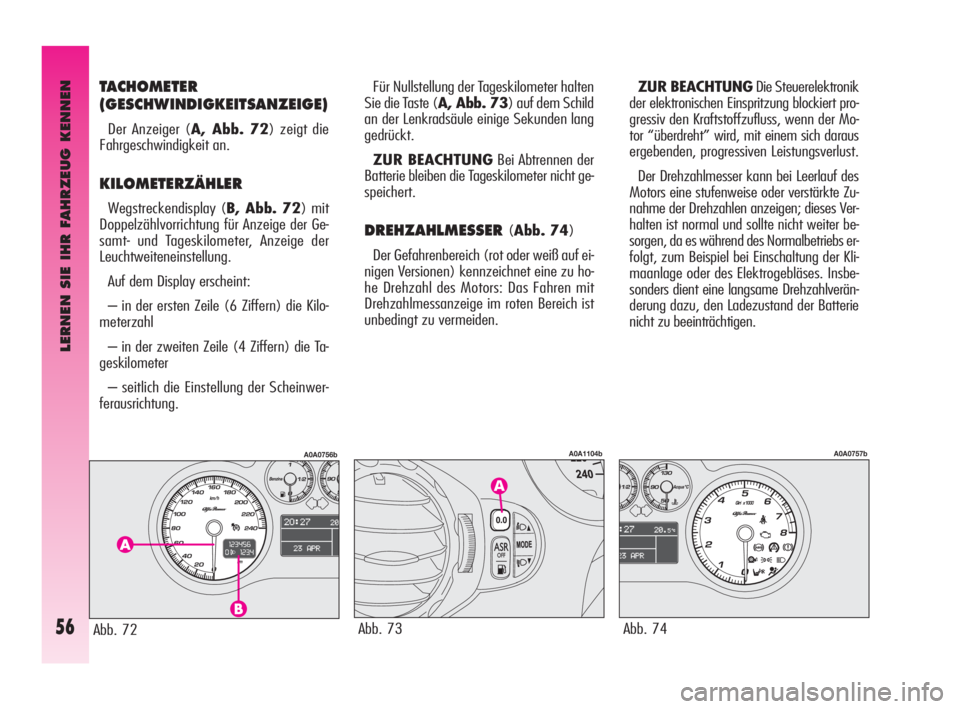

TACHOMETER
(GESCHWINDIGKEITSANZEIGE)
Der Anzeiger (A, Abb. 72) zeigt die
Fahrgeschwindigkeit an.
KILOMETERZÄHLER
Wegstreckendisplay (B, Abb. 72) mit
Doppelzählvorrichtung für Anzeige der Ge-
samt- und Tageskilometer, Anzeige der
Leuchtweiteneinstellung.
Auf dem Display erscheint:
– in der ersten Zeile (6 Ziffern) die Kilo-
meterzahl
– in der zweiten Zeile (4 Ziffern) die Ta-
geskilometer
– seitlich die Einstellung der Scheinwer-
ferausrichtung.Für Nullstellung der Tageskilometer halten
Sie die Taste (A, Abb. 73) auf dem Schild
an der Lenkradsäule einige Sekunden lang
gedrückt.
ZUR BEACHTUNGBei Abtrennen der
Batterie bleiben die Tageskilometer nicht ge-
speichert.
DREHZAHLMESSER(Abb. 74)
Der Gefahrenbereich (rot oder weiß auf ei-
nigen Versionen) kennzeichnet eine zu ho-
he Drehzahl des Motors: Das Fahren mit
Drehzahlmessanzeige im roten Bereich ist
unbedingt zu vermeiden.ZUR BEACHTUNGDie Steuerelektronik
der elektronischen Einspritzung blockiert pro-
gressiv den Kraftstoffzufluss, wenn der Mo-
tor “überdreht” wird, mit einem sich daraus
ergebenden, progressiven Leistungsverlust.
Der Drehzahlmesser kann bei Leerlauf des
Motors eine stufenweise oder verstärkte Zu-
nahme der Drehzahlen anzeigen; dieses Ver-
halten ist normal und sollte nicht weiter be-
sorgen, da es während des Normalbetriebs er-
folgt, zum Beispiel bei Einschaltung der Kli-
maanlage oder des Elektrogebläses. Insbe-
sonders dient eine langsame Drehzahlverän-
derung dazu, den Ladezustand der Batterie
nicht zu beeinträchtigen.
Abb. 73
A0A1104b
Abb. 74
A0A0757b
Abb. 72
A0A0756b
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 56

LERNEN SIE IHR FAHRZEUG KENNEN
57

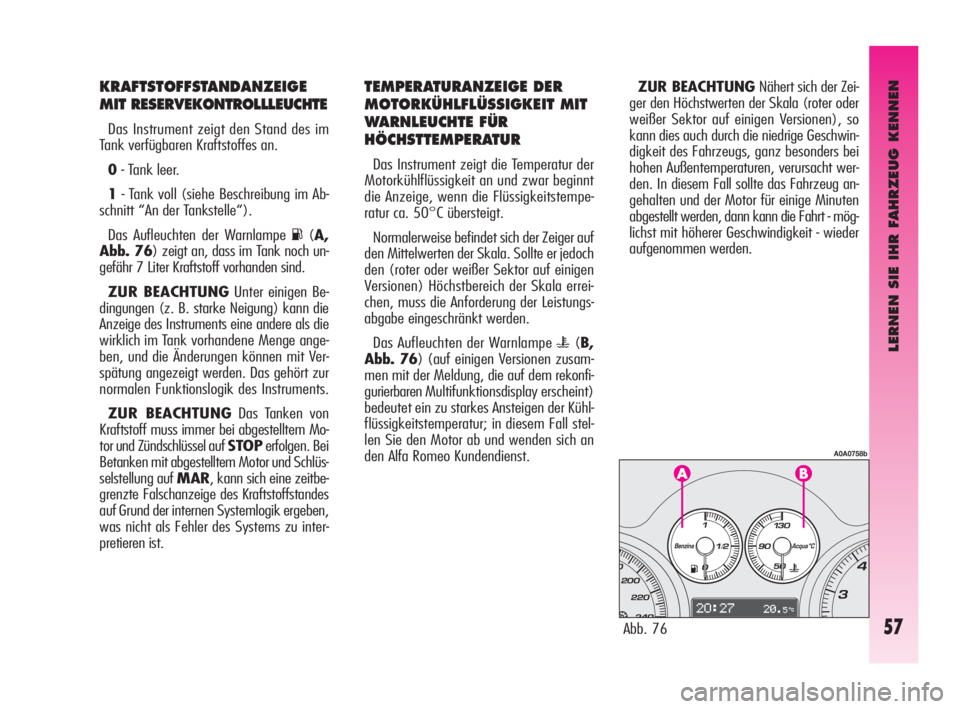

KRAFTSTOFFSTANDANZEIGE
MIT RESERVEKONTROLLLEUCHTE
Das Instrument zeigt den Stand des im
Tank verfügbaren Kraftstoffes an.
0- Tank leer.
1- Tank voll (siehe Beschreibung im Ab-
schnitt “An der Tankstelle“).
Das Aufleuchten der Warnlampe
K(A,
Abb. 76) zeigt an, dass im Tank noch un-
gefähr 7 Liter Kraftstoff vorhanden sind.
ZUR BEACHTUNGUnter einigen Be-
dingungen (z. B. starke Neigung) kann die
Anzeige des Instruments eine andere als die
wirklich im Tank vorhandene Menge ange-
ben, und die Änderungen können mit Ver-
spätung angezeigt werden. Das gehört zur
normalen Funktionslogik des Instruments.
ZUR BEACHTUNGDas Tanken von
Kraftstoff muss immer bei abgestelltem Mo-
tor und Zündschlüssel auf STOPerfolgen. Bei
Betanken mit abgestelltem Motor und Schlüs-
selstellung auf MAR, kann sich eine zeitbe-
grenzte Falschanzeige des Kraftstoffstandes
auf Grund der internen Systemlogik ergeben,
was nicht als Fehler des Systems zu inter-
pretieren ist.
TEMPERATURANZEIGE DER
MOTORKÜHLFLÜSSIGKEIT MIT
WARNLEUCHTE FÜR
HÖCHSTTEMPERATUR
Das Instrument zeigt die Temperatur der
Motorkühlflüssigkeit an und zwar beginnt
die Anzeige, wenn die Flüssigkeitstempe-
ratur ca. 50°C übersteigt.
Normalerweise befindet sich der Zeiger auf
den Mittelwerten der Skala. Sollte er jedoch
den (roter oder weißer Sektor auf einigen
Versionen) Höchstbereich der Skala errei-
chen, muss die Anforderung der Leistungs-
abgabe eingeschränkt werden.
Das Aufleuchten der Warnlampe
u(B,
Abb. 76) (auf einigen Versionen zusam-
men mit der Meldung, die auf dem rekonfi-
gurierbarenMultifunktionsdisplay erscheint)
bedeutet ein zu starkes Ansteigen der Kühl-
flüssigkeitstemperatur; in diesem Fall stel-
len Sie den Motor ab und wenden sich an
den Alfa Romeo Kundendienst.ZUR BEACHTUNGNähert sich der Zei-
ger den Höchstwerten der Skala (roter oder
weißer Sektor auf einigen Versionen), so
kann dies auch durch die niedrige Geschwin-
digkeit des Fahrzeugs, ganz besonders bei
hohen Außentemperaturen, verursacht wer-
den. In diesem Fall sollte das Fahrzeug an-
gehalten und der Motor für einige Minuten
abgestellt werden, dann kann die Fahrt - mög-
lichst mit höherer Geschwindigkeit - wieder
aufgenommen werden.
Abb. 76
A0A0758b
001-057 Alfa GT Q2 TED 7-07-2008 13:57 Pagina 57

KORREKTER GEBRAUCH DES FAHRZEUGS
58

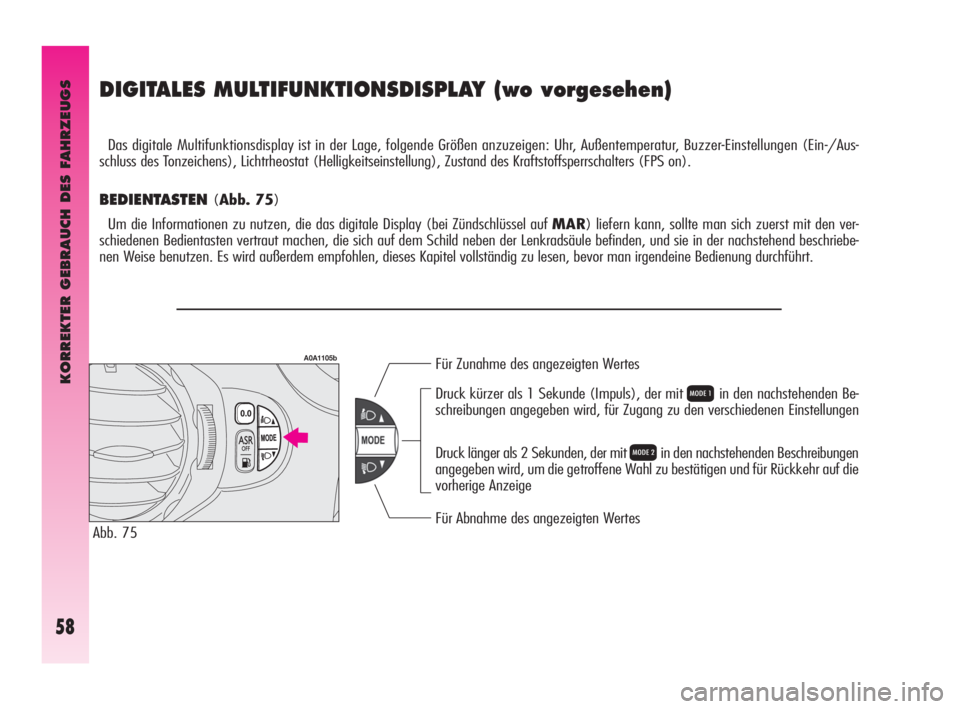

DIGITALES MULTIFUNKTIONSDISPLAY (wo vorgesehen)
Das digitale Multifunktionsdisplay ist in der Lage, folgende Größen anzuzeigen: Uhr, Außentemperatur, Buzzer-Einstellungen (Ein-/Aus-
schluss des Tonzeichens), Lichtrheostat (Helligkeitseinstellung), Zustand des Kraftstoffsperrschalters (FPS on).
BEDIENTASTEN (Abb. 75)
Um die Informationen zu nutzen, die das digitale Display (bei Zündschlüssel auf MAR) liefern kann, sollte man sich zuerst mit den ver-
schiedenen Bedientasten vertraut machen, die sich auf dem Schild neben der Lenkradsäule befinden, und sie in der nachstehend beschriebe-
nen Weise benutzen. Es wird außerdem empfohlen, dieses Kapitel vollständig zu lesen, bevor man irgendeine Bedienung durchführt.
Für Zunahme des angezeigten Wertes
Für Abnahme des angezeigten Wertes Druck kürzer als 1 Sekunde (Impuls), der mit
Qin den nachstehenden Be-
schreibungen angegeben wird, für Zugang zu den verschiedenen Einstellungen
Druck länger als 2 Sekunden, der mit
Rin den nachstehenden Beschreibungen
angegeben wird, um die getroffene Wahl zu bestätigen und für Rückkehr auf die
vorherige Anzeige
Abb. 75
A0A1105b
058-080 Alfa GT Q2 TED 7-07-2008 13:58 Pagina 58
