20CONOSCENZA DELLA VETTURA
Possibile presenza ghiaccio su strada
Sulle versioni dotate di “Display multifunzionale ri-
configurabile” viene visualizzato un messaggio + sim-
bolo sul display quando la temperatura esterna è infe-
riore o uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale” viene visualiz-
zato solo il messaggio dedicato.
In entrambe i casi viene emessa una segnalazione acustica per av-
visare il guidatore della possibile presenza di ghiaccio sulla strada.
AVVERTENZA In caso di avaria al sensore temperatura esterna, sul
display vengono visualizzati dei trattini al posto del valore.√
Blocco combustibile
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display in caso di intervento del blocco
combustibile.s
Avaria luci esterne
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’ano-
malia ad una delle seguenti luci:
– luci diurne (DRL)
– luci di posizione
– luci di direzione
– luci retronebbia
– luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatu-
ra di una o più lampade, la bruciatura del relativo fusibile di pro-
tezione o l’interruzione del collegamento elettrico.W
Avaria luci stop
Su alcune versioni viene visualizzato un messaggio
+ simbolo sul display quando viene rilevata un’ano-
malia alle luci di arresto (stop). L’anomalia potrebbe
essere dovuta alla bruciatura della lampada, la bruciatura del re-
lativo fusibile di protezione o l’interruzione del collegamento elet-
trico.T
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 20

CONOSCENZA DELLA VETTURA21
1
Avaria sensore crepuscolare
(ove previsto)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria del sensore crepu-
scolare.1
Riser va combustibile –
Limitata autonomia (giallo ambra)
La spia si accende quando nel serbatoio sono rimasti dai
5 ai 7 litri di combustibile. In concomitanza di autonomia
inferiore a circa 50 km (o valore equivalente in miglia), su alcu-
ne versioni, il display visualizza un messaggio di avvertimento.
Avaria sensori parcheggio
(ove previsti)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria dei sensori di par-
cheggio.
Avaria sensore pioggia (ove previsto)
Su alcune versioni viene visualizzato un messaggio +
simbolo sul display in caso di avaria del sensore piog-
gia.u
ç
t
Se la spia lampeggia durante la marcia rivolgersi
ai Servizi Autorizzati Alfa Romeo.
Cruise Control (ove previsto) (verde)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi nel caso in cui il Cruise Control
si disattivato, dopo alcuni secondi. La spia si accende ruo-
tando la ghiera del Cruise Control in posizione ON (vedi paragrafo
“Cruise Control” in questo capitolo). Il display visualizza il mes-
saggio dedicato.Ü
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 21

22CONOSCENZA DELLA VETTURA
Velocità limite superata
(per versioni/mercati ove prevista)
(rossa)
La spia (per versioni/mercati ove prevista) si accende
quando viene superata la velocità di 120 km/h.
Quando la vettura supera il valore di velocità limite impostato da
Menu di Setup (ad esempio 120 km/h) su alcune versioni viene
visualizzato un messaggio ed un simbolo sul display e viene emes-
sa una segnalazione acustica.
X
Avaria generica (giallo ambra)
(ove prevista)
La spia, su alcune versioni, si accende in concomitanza dei
seguenti eventi.
Avaria luci esterne
Vedere quanto descritto per la spia 6.
Avaria luci stop
Vedere quanto descritto per “Avaria luci stop”.
Blocco combustibile
La spia si accende quando l’interruttore inerziale blocco combu-
stibile interviene. Il display visualizza il messaggio dedicato.
Avaria sensore pioggia (ove previsto)
Vedere quanto descritto per la spia u.
Avaria sensori di parcheggio (ove previsto)
Vedere quanto descritto per la spia t.
Avaria sensore crepuscolare (ove previsto)
La spia si accende quando viene rilevata un’anomalia al sensore
crepuscolare.
è
Trappola particolato intasata
(versioni Diesel) (giallo ambra)
La spia si accende (unitamente alla visualizzazione di
un messaggio sul display) quando la trappola per il parti-
colato è intasata.
Per pulire il filtro si consiglia di mantenere la vettura in marcia fi-
no allo spegnimento della spia.
h
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 22

CONOSCENZA DELLA VETTURA23
1
Insufficiente pressione pneumatici
(ove previsto)
La spia (o il simbolo sul display) si accende (su alcune
versioni unitamente al messaggio visualizzato sul display)
(unitamente ad una segnalazione acustica) se la pressione di uno
o più pneumatici scende al di sotto di una soglia prestabilita. In
questo modo il sistema T.P.M.S. avvisa il conducente segnalando
la possibilità di pneumatico/i pericolosamente sgonfio/i e quindi
di una probabile foratura.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici
sgonfi poiché la guidabilità della vettura può essere compromes-
sa. Arrestare la marcia evitando di frenare e sterzare bruscamen-
te. Sostituire immediatamente la ruota con il ruotino di scorta (ove
previsto) o provvedere alla riparazione mediante l’apposito kit (ve-
dere paragrafo “Sostituzione di una ruota” nel capitolo “4”) e ri-
volgersi il più presto possibile ai Servizi Autorizzati Alfa Romeo.n
Avaria sistema T.P.M.S.
(ove previsto) (giallo ambra)
La spia (o il simbolo sul display) si accende (su alcune versioni uni-
tamente al messaggio visualizzato sul display) messaggio quan-
do viene rilevata un’anomalia al sistema di monitoraggio pressio-
ne pneumatici T.P.M.S: in questo caso rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo.
Nel caso in cui vengano montate una o più ruote sprovviste di sen-
sore, sul display viene visualizzato un messaggio di avvertimento
fino a quando non saranno ripristinate le condizioni iniziali.
Controllare pressione pneumatici
(ove previsto)
La spia (o il simbolo sul display) si accende (su alcune versioni uni-
tamente al messaggio visualizzato sul display) simbolo per se-
gnalare che la pressione del pneumatico è inferiore al valore rac-
comandato per garantire la migliore durata del pneumatico e un
consumo di carburante ottimale e/o potrebbe indicare una perdi-
ta lenta di pressione.
Nel caso in cui due o più pneumatici risultassero in una delle sud-
dette condizioni, il display visualizzerà le indicazioni relative a
ciascun pneumatico in successione. In questo caso si consiglia di
procedere al ripristino dei corretti valori di pressione (vedere capi-
tolo “6”).
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 23

24CONOSCENZA DELLA VETTURA

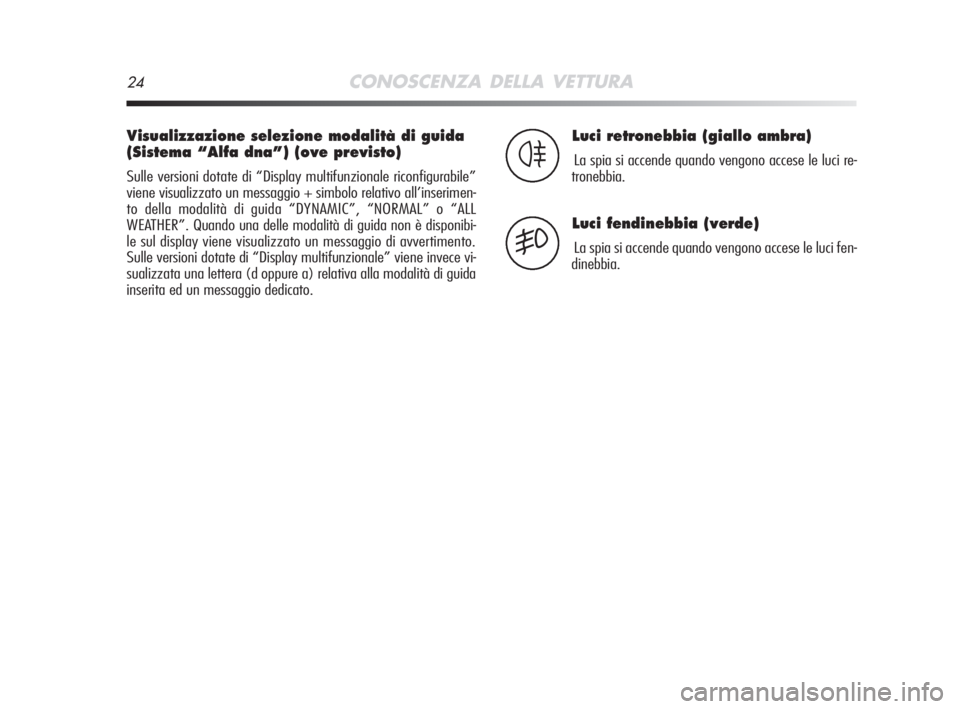

Visualizzazione selezione modalità di guida
(Sistema “Alfa dna”) (ove previsto)
Sulle versioni dotate di “Display multifunzionale riconfigurabile”
viene visualizzato un messaggio + simbolo relativo all’inserimen-
to della modalità di guida “DYNAMIC”, “NORMAL” o “ALL
WEATHER”. Quando una delle modalità di guida non è disponibi-
le sul display viene visualizzato un messaggio di avvertimento.
Sulle versioni dotate di “Display multifunzionale” viene invece vi-
sualizzata una lettera (d oppure a) relativa alla modalità di guida
inserita ed un messaggio dedicato.
Luci retronebbia (giallo ambra)
La spia si accende quando vengono accese le luci re-
tronebbia.4
Luci fendinebbia (verde)
La spia si accende quando vengono accese le luci fen-
dinebbia.5
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 24

CONOSCENZA DELLA VETTURA25
1

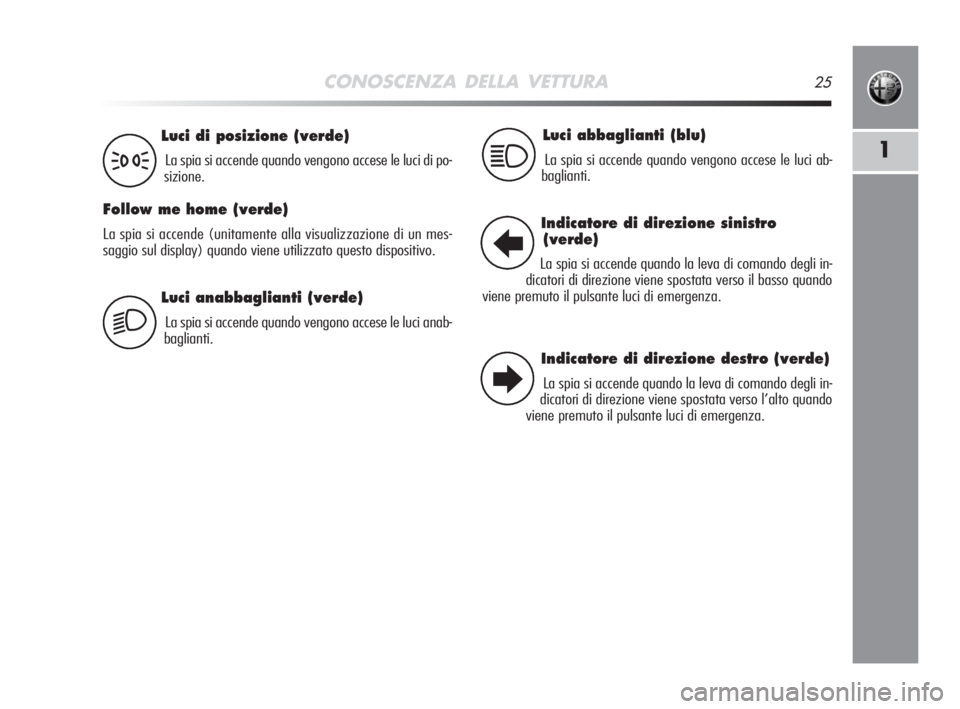

Luci anabbaglianti (verde)
La spia si accende quando vengono accese le luci anab-
baglianti.
Luci di posizione (verde)
La spia si accende quando vengono accese le luci di po-
sizione.
Follow me home (verde)
La spia si accende (unitamente alla visualizzazione di un mes-
saggio sul display) quando viene utilizzato questo dispositivo.
3
2
Luci abbaglianti (blu)
La spia si accende quando vengono accese le luci ab-
baglianti.1
Indicatore di direzione sinistro
(verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso il basso quando
viene premuto il pulsante luci di emergenza.
Indicatore di direzione destro (verde)
La spia si accende quando la leva di comando degli in-
dicatori di direzione viene spostata verso l’alto quando
viene premuto il pulsante luci di emergenza.
R
E
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 25

26CONOSCENZA DELLA VETTURA

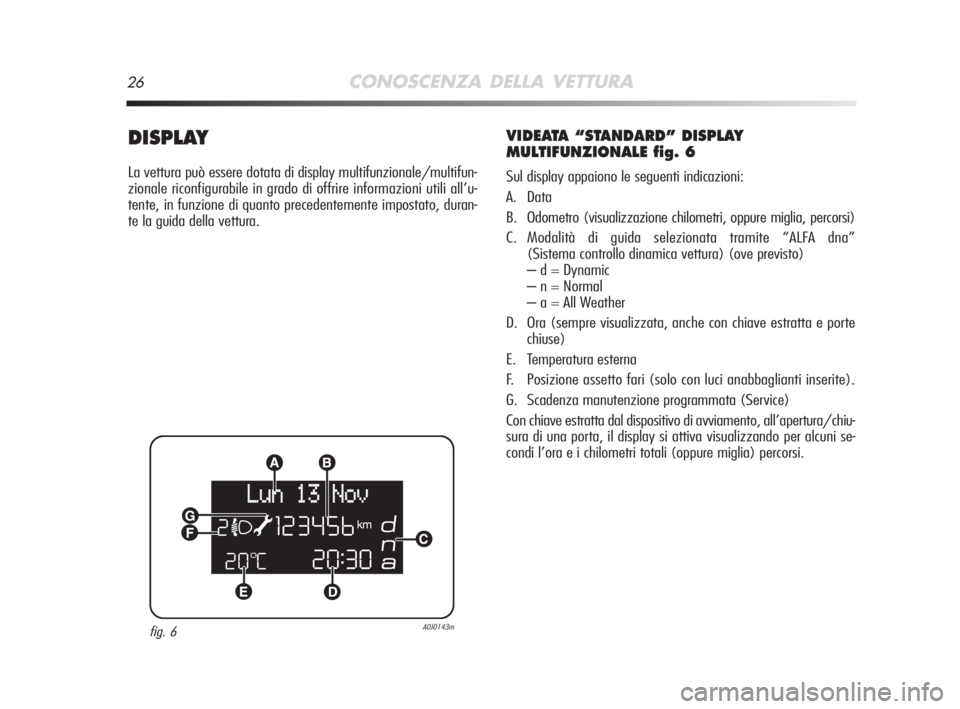

DISPLAY
La vettura può essere dotata di display multifunzionale/multifun-
zionale riconfigurabile in grado di offrire informazioni utili all’u-
tente, in funzione di quanto precedentemente impostato, duran-
te la guida della vettura.
VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE fig. 6
Sul display appaiono le seguenti indicazioni:
A. Data
B. Odometro (visualizzazione chilometri, oppure miglia, percorsi)
C. Modalità di guida selezionata tramite “ALFA dna”
(Sistema controllo dinamica vettura) (ove previsto)
– d = Dynamic
– n = Normal
– a = All Weather
D. Ora (sempre visualizzata, anche con chiave estratta e porte
chiuse)
E. Temperatura esterna
F. Posizione assetto fari (solo con luci anabbaglianti inserite).
G. Scadenza manutenzione programmata (Service)
Con chiave estratta dal dispositivo di avviamento, all’apertura/chiu-
sura di una porta, il display si attiva visualizzando per alcuni se-
condi l’ora e i chilometri totali (oppure miglia) percorsi.
fig. 6A0J0143m
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 26

CONOSCENZA DELLA VETTURA27
1

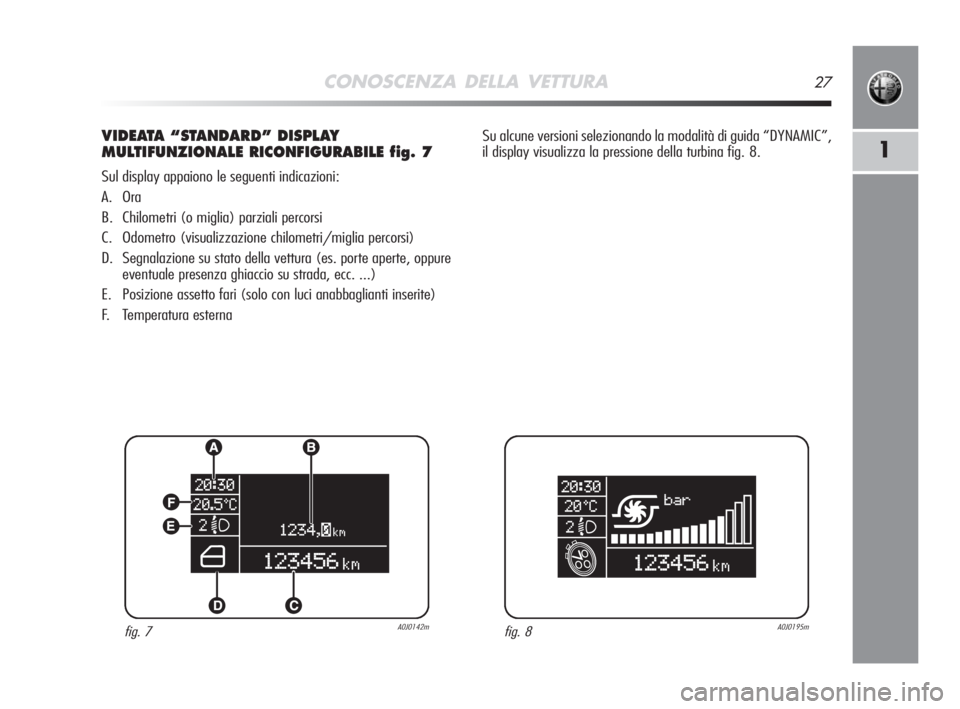

VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILE fig. 7
Sul display appaiono le seguenti indicazioni:
A. Ora
B. Chilometri (o miglia) parziali percorsi
C. Odometro (visualizzazione chilometri/miglia percorsi)
D. Segnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)
E. Posizione assetto fari (solo con luci anabbaglianti inserite)
F. Temperatura esternaSu alcune versioni selezionando la modalità di guida “DYNAMIC”,
il display visualizza la pressione della turbina fig. 8.
fig. 7A0J0142mfig. 8A0J0195m
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 27

28CONOSCENZA DELLA VETTURA
WELCOME MOVEMENT
Su alcune versioni, ruotando la chiave in posizione MAR, si ha:
❍la movimentazione veloce (salita/discesa) degli indici del ta-
chimetro e del contagiri;
❍l’illuminazione indici grafiche/display;
❍la visualizzazione sul display di un’animazione grafica raffi-
gurante la sagoma della vettura.
Movimentazione indici
❍Se viene estratta la chiave dal dispositivo di avviamento du-
rante la movimentazione degli indici, questi tornano imme-
diatamente in posizione iniziale.
❍Dopo aver raggiunto il valore di fondo scala gli indici si posi-
zionano sul valore segnalato dalla vettura.
❍All’avviamento del motore la movimentazione degli indici ter-
mina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositi-
vo di avviamento si accendono in sequenza indici, grafiche e di-
splay.
Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’anima-
zione grafica. Successivamente viene attenuata progressivamente
l’illuminazione del display fino al completo spegnimento.
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 28

CONOSCENZA DELLA VETTURA29
1

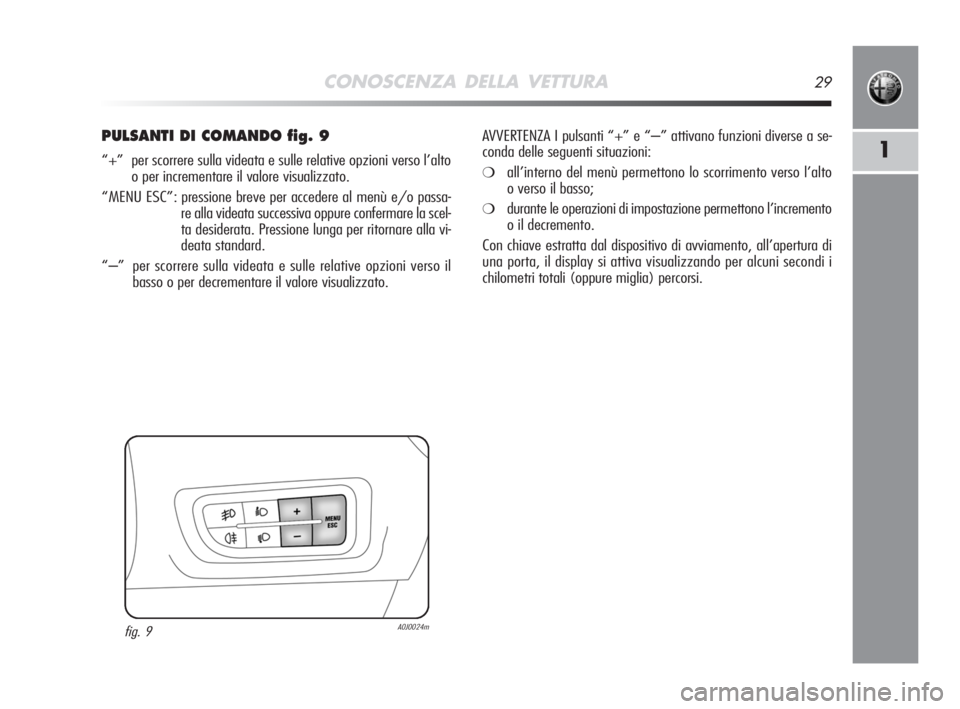

PULSANTI DI COMANDO fig. 9
“+” per scorrere sulla videata e sulle relative opzioni verso l’alto
o per incrementare il valore visualizzato.
“MENU ESC”: pressione breve per accedere al menù e/o passa-
re alla videata successiva oppure confermare la scel-
ta desiderata. Pressione lunga per ritornare alla vi-
deata standard.
“–” per scorrere sulla videata e sulle relative opzioni verso il
basso o per decrementare il valore visualizzato.AVVERTENZA I pulsanti “+” e “–” attivano funzioni diverse a se-
conda delle seguenti situazioni:❍all’interno del menù permettono lo scorrimento verso l’alto
o verso il basso;
❍durante le operazioni di impostazione permettono l’incremento
o il decremento.
Con chiave estratta dal dispositivo di avviamento, all’apertura di
una porta, il display si attiva visualizzando per alcuni secondi i
chilometri totali (oppure miglia) percorsi.
fig. 9A0J0024m
001-126 Alfa MiTo 11-06-2008 9:40 Pagina 29
