Alfa Romeo MiTo 2008 Notice d'entretien (in French)

220ENTRETIEN ET MAINTENANCE
page laissée intentionnellement blanche
197-220 Alfa MiTo FR 11-06-2008 9:57 Pagina 220

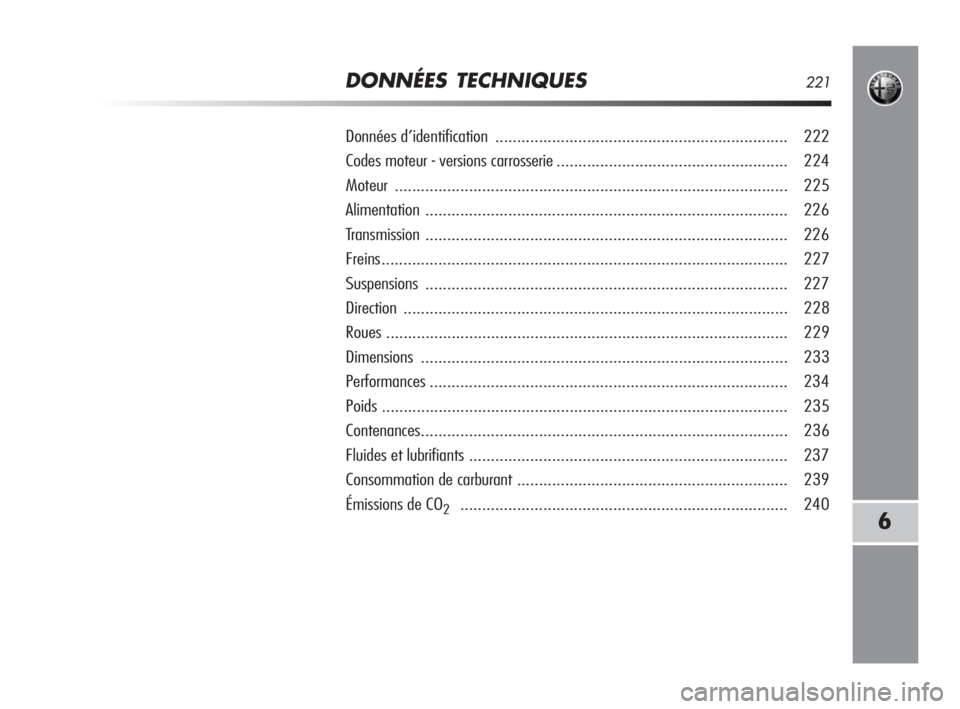

DONNÉES TECHNIQUES221
6
Données d’identification ................................................................... 222
Codes moteur - versions carrosserie..................................................... 224
Moteur.......................................................................................... 225
Alimentation................................................................................... 226
Transmission ................................................................................... 226
Freins............................................................................................. 227
Suspensions................................................................................... 227
Direction........................................................................................ 228
Roues ............................................................................................ 229
Dimensions.................................................................................... 233
Performances.................................................................................. 234
Poids ............................................................................................. 235
Contenances.................................................................................... 236
Fluides et lubrifiants ......................................................................... 237
Consommation de carburant .............................................................. 239
Émissions de CO
2........................................................................... 240
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 221

222DONNÉES TECHNIQUES
DONNEES D’IDENTIFICATION
Les données d’identifications de la voiture sont les suivants:
❍Étiquette récapitulative des données d’identification (située
dans le compartiment moteur, à côté de la fixation supérieure
de l’amortisseur droit);
❍Marquage de la caisse (située sur le plancher de l’habitacle,
à côté du siège avant côté passager);
❍Étiquette d’identification de la peinture de la carrosserie (située
dans la partie interne du hayon du coffre à bagages);
❍Marquage du moteur (situé sur la partie ARG, côté BV).
ETIQUETTE RECAPITULATIVE DES DONNEES
D’IDENTIFICATION fig. 1
Elle est apposée sur la traverse AV du compartiment moteur et
contient les données d’identification suivantes:
A. Espace réservé aux données d’homologation nationale
B. Espace pour le poinçonnage du numéro progressif du châssis
C. Espace disponible pour l’indication éventuelle des poids maxi
autorisés par les différentes lois nationales
D. Espace réservé à l’indicationn de la version et à d’autres indi-
cations en plus de celles qui sont prescrites
E. Espace réservé à la valeur du coefficient de fumées (unique-
ment versions gazole)
F. Espace réservé au poinçonnage du nom du fabricant.
fig. 1A0J0000m
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 222

DONNÉES TECHNIQUES223
6

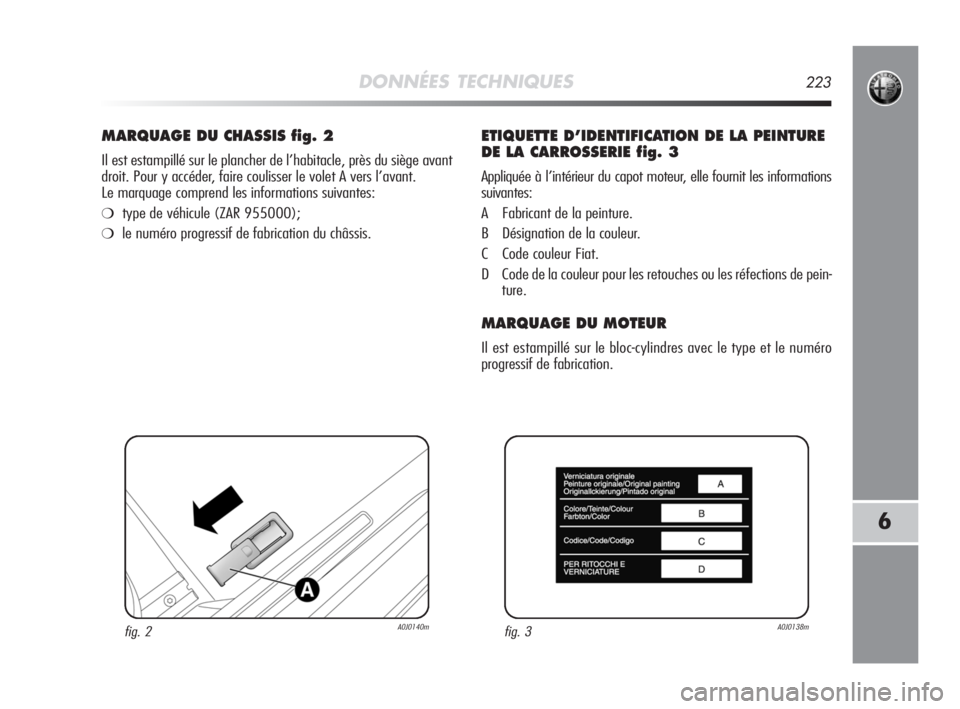

MARQUAGE DU CHASSIS fig. 2
Il est estampillé sur le plancher de l’habitacle, près du siège avant
droit. Pour y accéder, faire coulisser le volet A vers l’avant.
Le marquage comprend les informations suivantes:
❍type de véhicule (ZAR 955000);
❍le numéro progressif de fabrication du châssis.
ETIQUETTE D’IDENTIFICATION DE LA PEINTURE
DE LA CARROSSERIE fig. 3
Appliquée à l’intérieur du capot moteur, elle fournit les informations
suivantes:
A Fabricant de la peinture.
B Désignation de la couleur.
C Code couleur Fiat.
D Code de la couleur pour les retouches ou les réfections de pein-
ture.
MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres avec le type et le numéro
progressif de fabrication.
fig. 2A0J0140mfig. 3A0J0138m
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 223

224DONNÉES TECHNIQUES
955A1000
199A8000
955A3000955AXB1B 01 ()
955AXB1B 01B ()
955AXA1B 00 (
)
955AXA1B 00B ()
955AXC1B 02 (
)
955AXC1B 02B ()
CODES MOTEUR - VERSIONS CARROSSERIE
(*) Version pour marchés spécifiques
(
) Version 4 places
(
) Version 5 places
Code du moteur Version de la carrosserie
1.4 Essence (*)
1.4 Turbo essence
1.6 JTDM
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 224

955A1000
4 temps
4 en ligne
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Essence verte sans
plomb 95 RON
(Spécification EN228)199A8000
4 temps
4 en ligne
72,0 x 84,0
1368
9,8
114
155 (
❏)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Essence verte sans plomb
95 RON ou 98 RON
(Spécification EN228)
955A3000
Diesel
4 en ligne
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Gazole pour traction
automobile
(Spécification EN590)
DONNÉES TECHNIQUES225
6

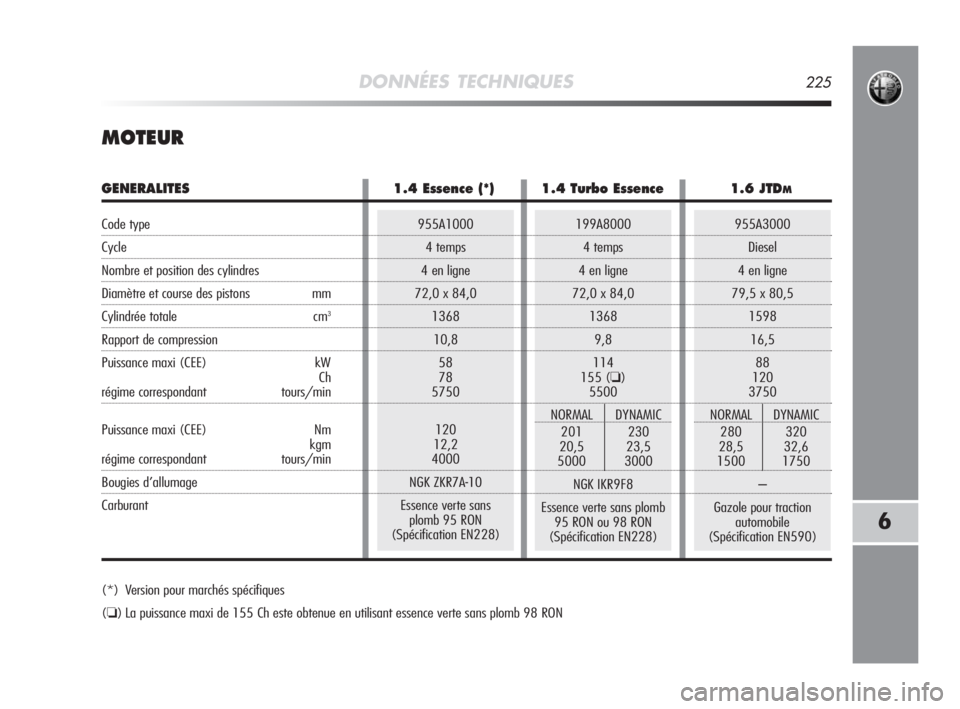

MOTEUR
(*) Version pour marchés spécifiques
(
❏) La puissance maxi de 155 Ch este obtenue en utilisant essence verte sans plomb 98 RON
GENERALITES 1.4 Essence (*) 1.4 Turbo Essence 1.6 JTDM
Code type
Cycle
Nombre et position des cylindres
Diamètre et course des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
kgm
régime correspondant tours/min
Bougies d’allumage
Carburant
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 225

226DONNÉES TECHNIQUES
A six vitesses avant plus marche arrière avec synchronisateurs pour l’enclenchement des vitesses avant
A réglage automatique et pédale sans course à vide
Avant

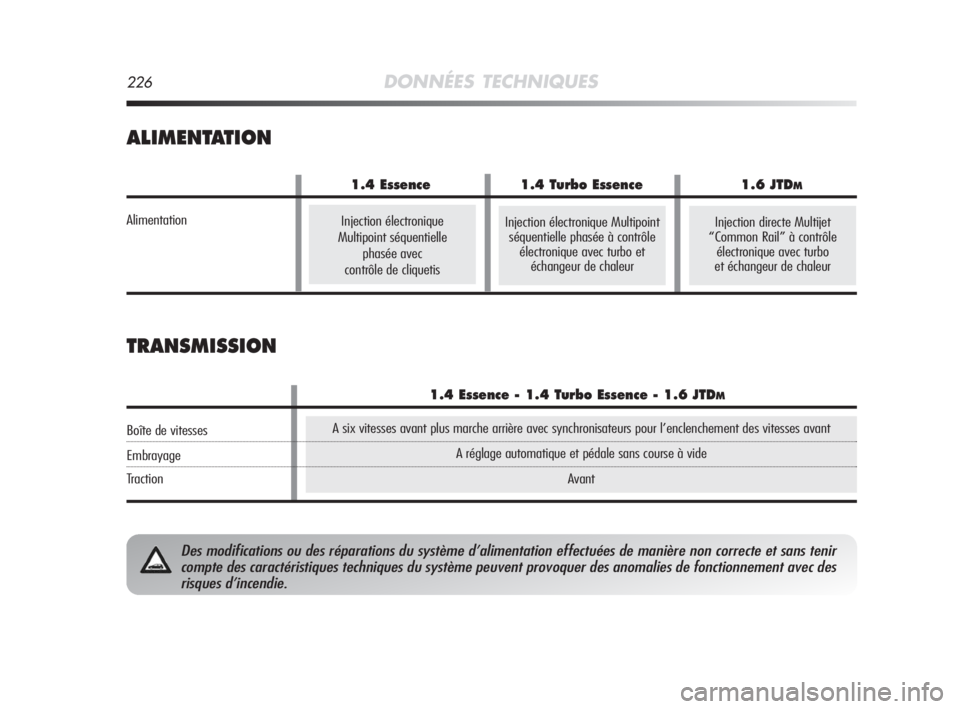

ALIMENTATION
TRANSMISSION
Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte et sans tenir
compte des caractéristiques techniques du système peuvent provoquer des anomalies de fonctionnement avec des
risques d’incendie.
1.4 Essence 1.4 Turbo Essence 1.6 JTDM
Alimentation
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Boîte de vitesses
Embrayage
Traction
Injection électronique Multipoint
séquentielle phasée à contrôle
électronique avec turbo et
échangeur de chaleurInjection directe Multijet
“Common Rail” à contrôle
électronique avec turbo
et échangeur de chaleurInjection électronique
Multipoint séquentielle
phasée avec
contrôle de cliquetis
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 226

DONNÉES TECHNIQUES227
6
A roues indépendantes type Mc Pherson avec barre stabilisatrice
A roues interconnectées avec pont de torsion
A disques autoventilés
A disque
Commandé par un levier manuel qui agit sur les freins arrières

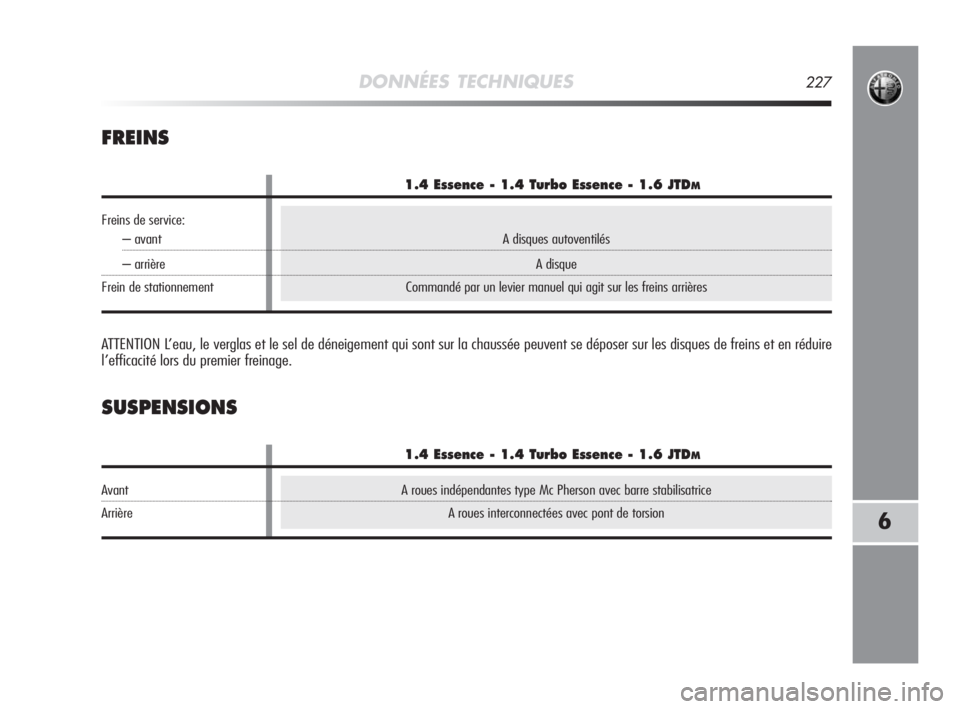

FREINS
ATTENTION L’eau, le verglas et le sel de déneigement qui sont sur la chaussée peuvent se déposer sur les disques de freins et en réduire
l’efficacité lors du premier freinage.
SUSPENSIONS
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Freins de service:
– avant
– arrière
Frein de stationnement
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Avant
Arrière
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 227

228DONNÉES TECHNIQUES

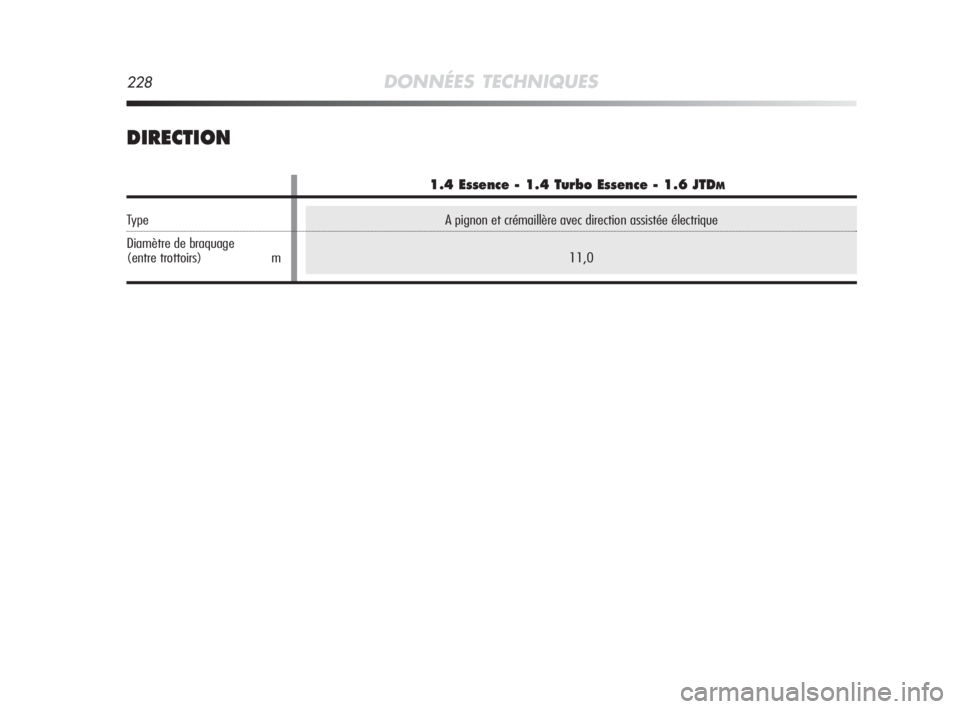

DIRECTION
A pignon et crémaillère avec direction assistée électrique
11,0
1.4 Essence - 1.4 Turbo Essence - 1.6 JTDM
Type
Diamètre de braquage
(entre trottoirs) m
221-240 Alfa MiTo FR 11-06-2008 13:30 Pagina 228

DONNÉES TECHNIQUES229
6

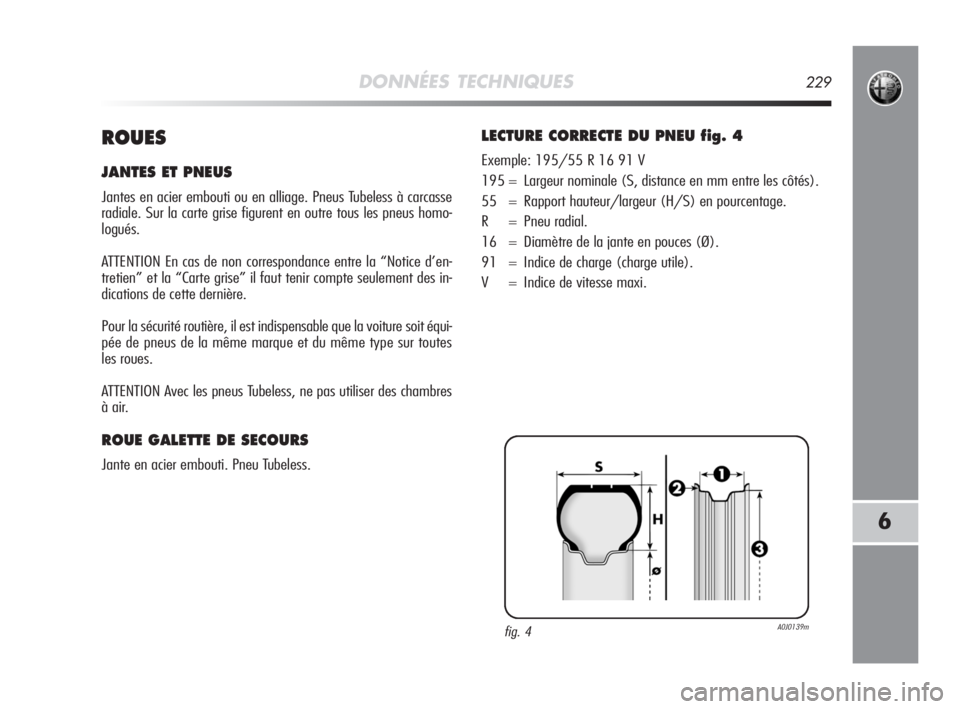

ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus Tubeless à carcasse
radiale. Sur la carte grise figurent en outre tous les pneus homo-
logués.
ATTENTION En cas de non correspondance entre la “Notice d’en-
tretien” et la “Carte grise” il faut tenir compte seulement des in-
dications de cette dernière.
Pour la sécurité routière, il est indispensable que la voiture soit équi-
pée de pneus de la même marque et du même type sur toutes
les roues.
ATTENTION Avec les pneus Tubeless, ne pas utiliser des chambres
à air.
ROUE GALETTE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
LECTURE CORRECTE DU PNEU fig. 4
Exemple: 195/55 R 16 91 V
195 = Largeur nominale (S, distance en mm entre les côtés).
55 = Rapport hauteur/largeur (H/S) en pourcentage.
R = Pneu radial.
16 = Diamètre de la jante en pouces (Ø).
91 = Indice de charge (charge utile).
V = Indice de vitesse maxi.
fig. 4A0J0139m
