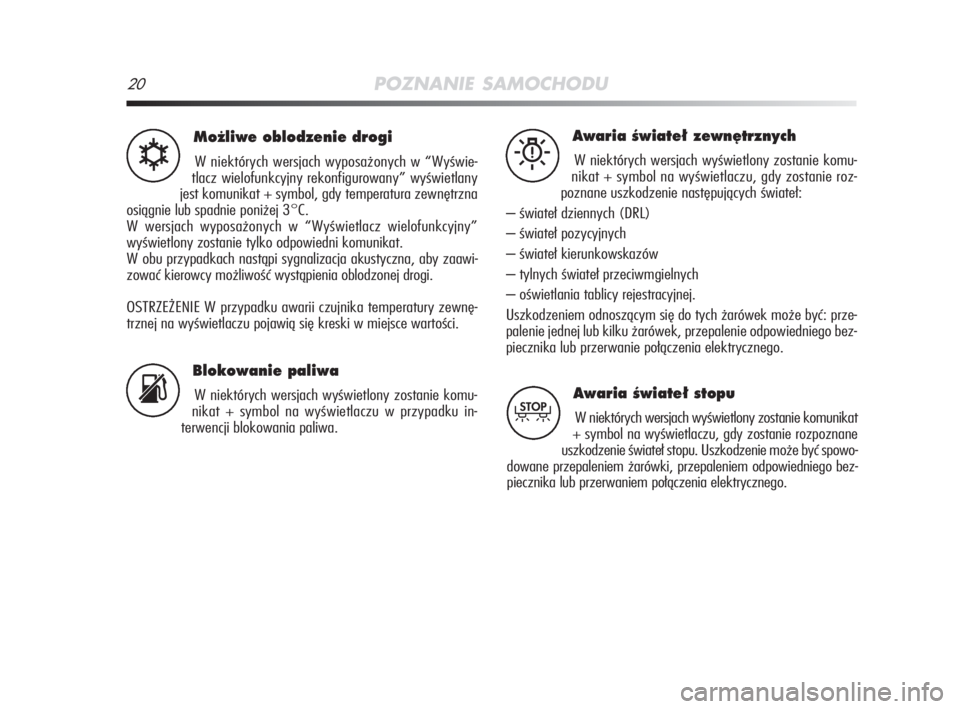

20POZNANIE SAMOCHODU
Mo˝liwe oblodzenie drogi
W niektórych wersjach wyposażonych w “Wyświe-
tlacz wielofunkcyjny rekonfigurowany” wyświetlany
jest komunikat + symbol, gdy temperatura zewnętrzna
osiągnie lub spadnie poniżej 3°C.
W wersjach wyposażonych w “Wyświetlacz wielofunkcyjny”
wyświetlony zostanie tylko odpowiedni komunikat.
W obu przypadkach nastąpi sygnalizacja akustyczna, aby zaawi-
zować kierowcy możliwość wystąpienia oblodzonej drogi.
OSTRZEŻENIE W przypadku awarii czujnika temperatury zewnę-
trznej na wyświetlaczu pojawią się kreski w miejsce wartości.√
Blokowanie paliwa
W niektórych wersjach wyświetlony zostanie komu-
nikat + symbol na wyświetlaczu w przypadku in-
terwencji blokowania paliwa.s
Awaria Êwiate∏ zewn´trznych
W niektórych wersjach wyświetlony zostanie komu-
nikat + symbol na wyświetlaczu, gdy zostanie roz-
poznane uszkodzenie następujących świateł:
– świateł dziennych (DRL)
– świateł pozycyjnych
– świateł kierunkowskazów
– tylnych świateł przeciwmgielnych
– oświetlania tablicy rejestracyjnej.
Uszkodzeniem odnoszącym się do tych żarówek może być: prze-
palenie jednej lub kilku żarówek, przepalenie odpowiedniego bez-
piecznika lub przerwanie połączenia elektrycznego.W
Awaria Êwiate∏ stopu
W niektórych wersjach wyświetlony zostanie komunikat
+ symbol na wyświetlaczu, gdy zostanie rozpoznane
uszkodzenie świateł stopu. Uszkodzenie może być spowo-
dowane przepaleniem żarówki, przepaleniem odpowiedniego bez-
piecznika lub przerwaniem połączenia elektrycznego.T
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 20
Page 22 of 250

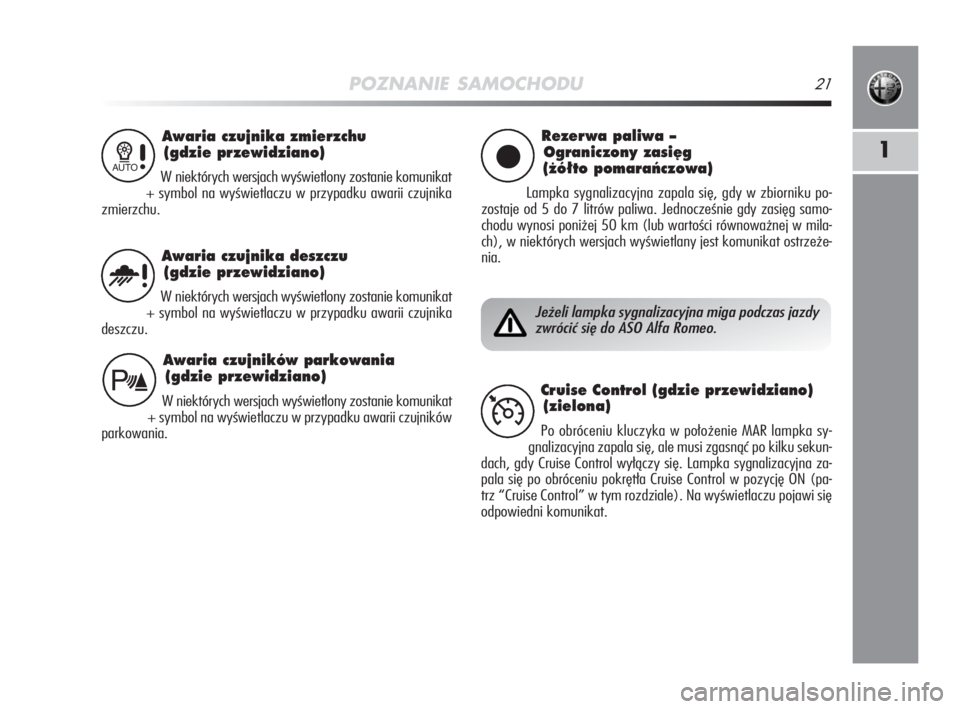

POZNANIE SAMOCHODU21
1
Awaria czujnika zmierzchu
(gdzie przewidziano)
W niektórych wersjach wyświetlony zostanie komunikat
+ symbol na wyświetlaczu w przypadku awarii czujnika
zmierzchu.1
Rezerwa paliwa –
Ograniczony zasi´g
(˝ó∏to pomaraƒczowa)
Lampka sygnalizacyjna zapala się, gdy w zbiorniku po-
zostaje od 5 do 7 litrów paliwa. Jednocześnie gdy zasięg samo-
chodu wynosi poniżej 50 km (lub wartości równoważnej w mila-
ch), w niektórych wersjach wyświetlany jest komunikat ostrzeże-
nia.
Awaria czujników parkowania
(gdzie przewidziano)
W niektórych wersjach wyświetlony zostanie komunikat
+ symbol na wyświetlaczu w przypadku awarii czujników
parkowania.
Awaria czujnika deszczu
(gdzie przewidziano)
W niektórych wersjach wyświetlony zostanie komunikat
+ symbol na wyświetlaczu w przypadku awarii czujnika
deszczu.u
ç
t
Jeżeli lampka sygnalizacyjna miga podczas jazdy
zwrócić się do ASO Alfa Romeo.
Cruise Control (gdzie przewidziano)
(zielona)
Po obróceniu kluczyka w położenie MAR lampka sy-
gnalizacyjna zapala się, ale musi zgasnąć po kilku sekun-
dach, gdy Cruise Control wyłączy się. Lampka sygnalizacyjna za-
pala się po obróceniu pokrętła Cruise Control w pozycję ON (pa-
trz “Cruise Control” w tym rozdziale). Na wyświetlaczu pojawi się
odpowiedni komunikat.Ü
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 21
Page 23 of 250

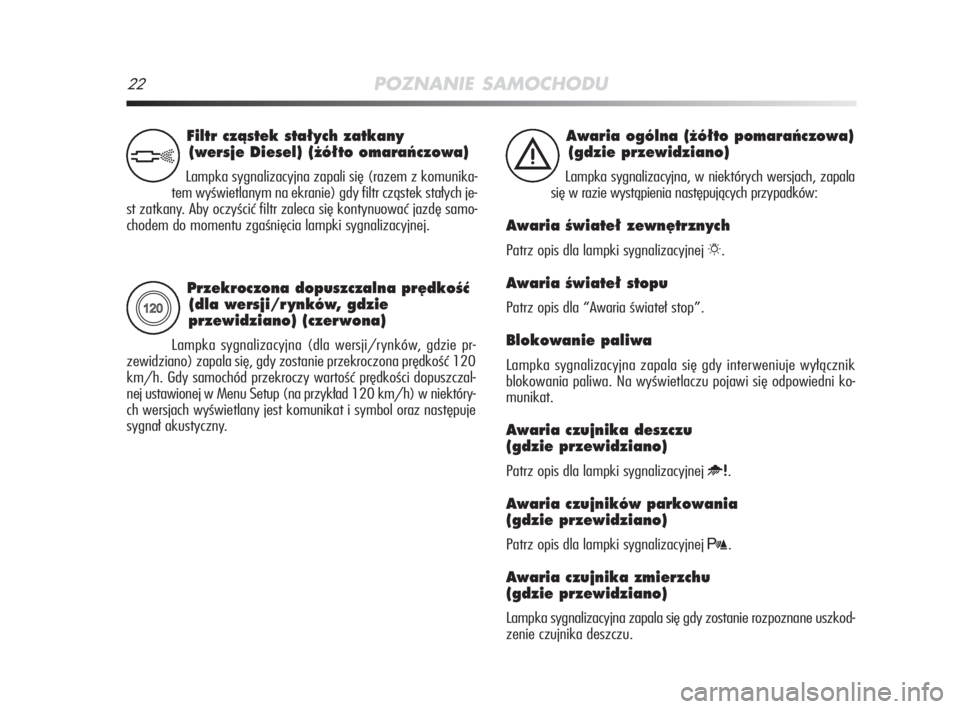

22POZNANIE SAMOCHODU
Przekroczona dopuszczalna pr´dkoÊç
(dla wersji/r ynków, gdzie
przewidziano) (czerwona)
Lampka sygnalizacyjna (dla wersji/rynków, gdzie pr-
zewidziano) zapala się, gdy zostanie przekroczona prędkość 120
km/h. Gdy samochód przekroczy wartość prędkości dopuszczal-
nej ustawionej w Menu Setup (na przykład 120 km/h) w niektóry-
ch wersjach wyświetlany jest komunikat i symbol oraz następuje
sygnał akustyczny.
X
Awaria ogólna (˝ó∏to pomaraƒczowa)
(gdzie przewidziano)
Lampka sygnalizacyjna, w niektórych wersjach, zapala
się w razie wystąpienia następujących przypadków:
Awaria Êwiate∏ zewn´trznych
Patrz opis dla lampki sygnalizacyjnej 6.
Awaria Êwiate∏ stopu
Patrz opis dla “Awaria świateł stop”.
Blokowanie paliwa
Lampka sygnalizacyjna zapala się gdy interweniuje wyłącznik
blokowania paliwa. Na wyświetlaczu pojawi się odpowiedni ko-
munikat.
Awaria czujnika deszczu
(gdzie przewidziano)
Patrz opis dla lampki sygnalizacyjnej u.
Awaria czujników parkowania
(gdzie przewidziano)
Patrz opis dla lampki sygnalizacyjnej t.
Awaria czujnika zmierzchu
(gdzie przewidziano)
Lampka sygnalizacyjna zapala się gdy zostanie rozpoznane uszkod-
zenie czujnika deszczu.
è
Filtr czàstek sta∏ych zatkany
(wersje Diesel) (˝ó∏to omaraƒczowa)
Lampka sygnalizacyjna zapali się (razem z komunika-
tem wyświetlanym na ekranie) gdy filtr cząstek stałych je-
st zatkany. Aby oczyścić filtr zaleca się kontynuować jazdę samo-
chodem do momentu zgaśnięcia lampki sygnalizacyjnej.
h
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 22
Page 24 of 250

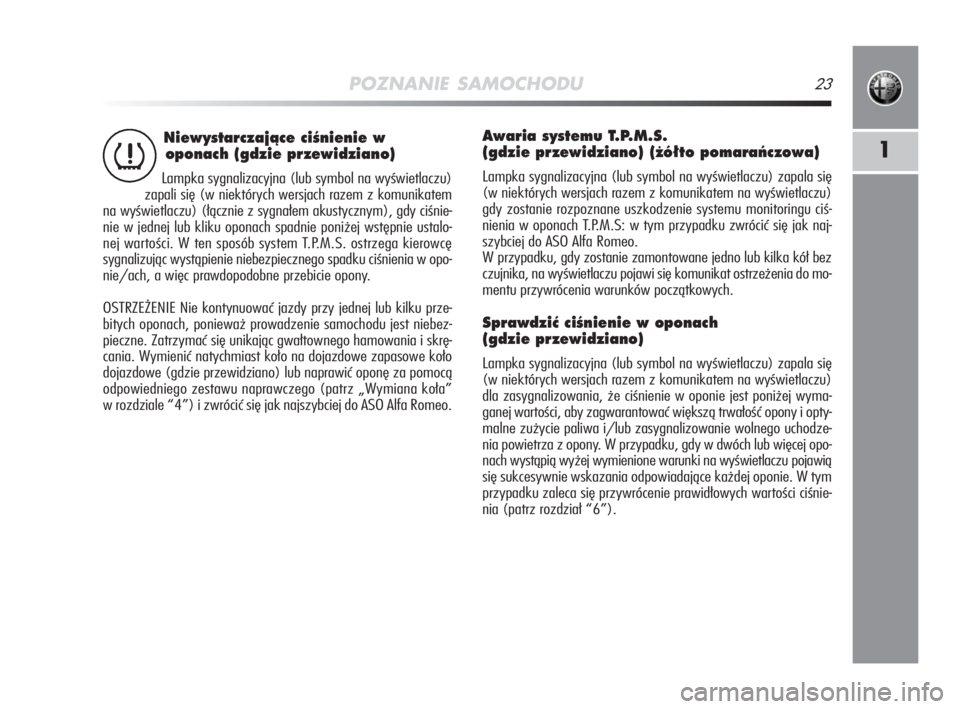

POZNANIE SAMOCHODU23
1
Niewystarczajàce ciÊnienie w
oponach (gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu)
zapali się (w niektórych wersjach razem z komunikatem
na wyświetlaczu) (łącznie z sygnałem akustycznym), gdy ciśnie-
nie w jednej lub kliku oponach spadnie poniżej wstępnie ustalo-
nej wartości. W ten sposób system T.P.M.S. ostrzega kierowcę
sygnalizując wystąpienie niebezpiecznego spadku ciśnienia w opo-
nie/ach, a więc prawdopodobne przebicie opony.
OSTRZEŻENIE Nie kontynuować jazdy przy jednej lub kilku prze-
bitych oponach, ponieważ prowadzenie samochodu jest niebez-
pieczne. Zatrzymać się unikając gwałtownego hamowania i skrę-
cania. Wymienić natychmiast koło na dojazdowe zapasowe koło
dojazdowe (gdzie przewidziano) lub naprawić oponę za pomocą
odpowiedniego zestawu naprawczego (patrz „Wymiana koła”
w rozdziale “4”) i zwrócić się jak najszybciej do ASO Alfa Romeo.n
Awaria systemu T.P.M.S.
(gdzie przewidziano) (˝ó∏to pomaraƒczowa)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapala się
(w niektórych wersjach razem z komunikatem na wyświetlaczu)
gdy zostanie rozpoznane uszkodzenie systemu monitoringu ciś-
nienia w oponach T.P.M.S: w tym przypadku zwrócić się jak naj-
szybciej do ASO Alfa Romeo.
W przypadku, gdy zostanie zamontowane jedno lub kilka kół bez
czujnika, na wyświetlaczu pojawi się komunikat ostrzeżenia do mo-
mentu przywrócenia warunków początkowych.
Sprawdziç ciÊnienie w oponach
(gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapala się
(w niektórych wersjach razem z komunikatem na wyświetlaczu)
dla zasygnalizowania, że ciśnienie w oponie jest poniżej wyma-
ganej wartości, aby zagwarantować większą trwałość opony i opty-
malne zużycie paliwa i/lub zasygnalizowanie wolnego uchodze-
nia powietrza z opony. W przypadku, gdy w dwóch lub więcej opo-
nach wystąpią wyżej wymienione warunki na wyświetlaczu pojawią
się sukcesywnie wskazania odpowiadające każdej oponie. W tym
przypadku zaleca się przywrócenie prawidłowych wartości ciśnie-
nia (patrz rozdział “6”).
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 23
Page 25 of 250

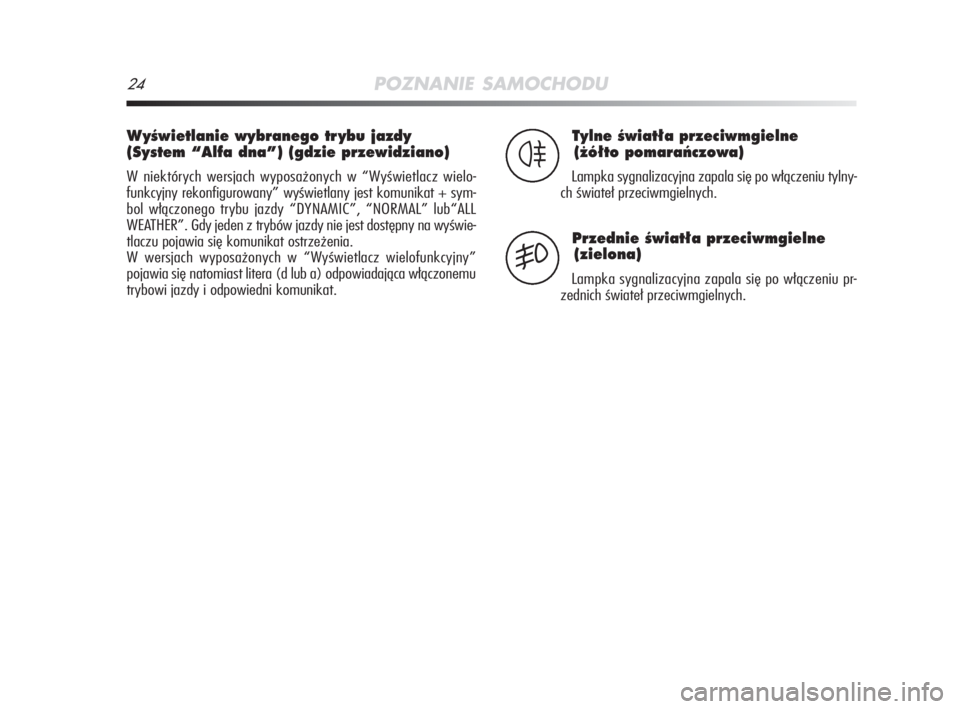

24POZNANIE SAMOCHODU
WyÊwietlanie wybranego tr ybu jazdy
(System “Alfa dna”) (gdzie przewidziano)
W niektórych wersjach wyposażonych w “Wyświetlacz wielo-
funkcyjny rekonfigurowany” wyświetlany jest komunikat + sym-
bol włączonego trybu jazdy “DYNAMIC”, “NORMAL” lub“ALL
WEATHER”. Gdy jeden z trybów jazdy nie jest dostępny na wyświe-
tlaczu pojawia się komunikat ostrzeżenia.
W wersjach wyposażonych w “Wyświetlacz wielofunkcyjny”
pojawia się natomiast litera (d lub a) odpowiadająca włączonemu
trybowi jazdy i odpowiedni komunikat.
Tylne Êwiat∏a przeciwmgielne
(˝ó∏to pomaraƒczowa)
Lampka sygnalizacyjna zapala się po włączeniu tylny-
ch świateł przeciwmgielnych.4
Przednie Êwiat∏a przeciwmgielne
(zielona)
Lampka sygnalizacyjna zapala się po włączeniu pr-
zednich świateł przeciwmgielnych.5
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 24
Page 26 of 250

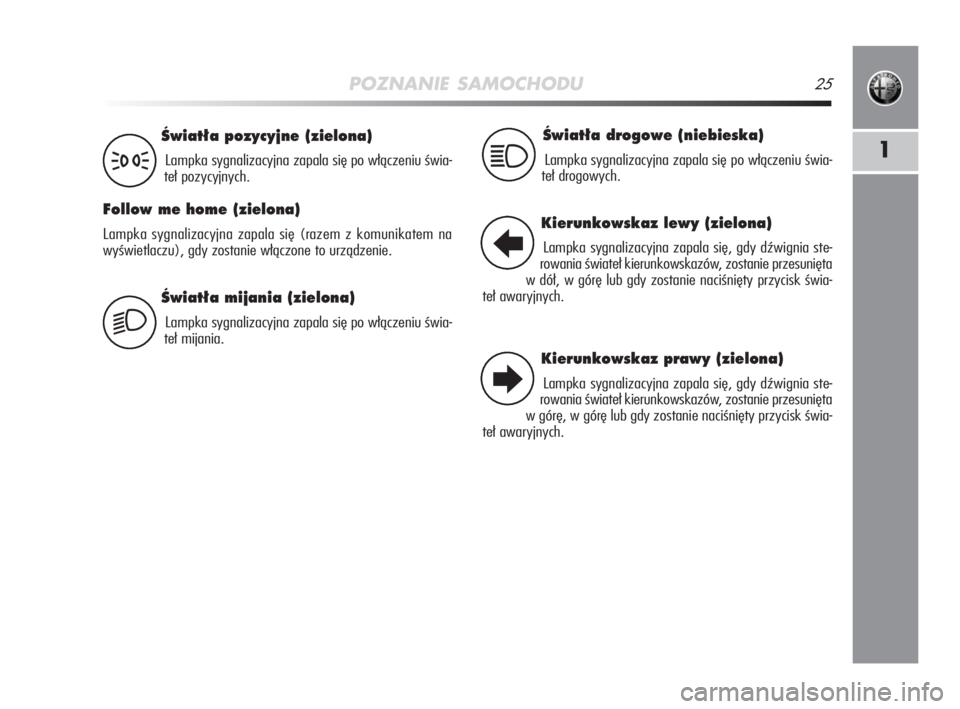

POZNANIE SAMOCHODU25
1
Âwiat∏a mijania (zielona)
Lampka sygnalizacyjna zapala się po włączeniu świa-
teł mijania.
Âwiat∏a pozycyjne (zielona)
Lampka sygnalizacyjna zapala się po włączeniu świa-
teł pozycyjnych.
Follow me home (zielona)
Lampka sygnalizacyjna zapala się (razem z komunikatem na
wyświetlaczu), gdy zostanie włączone to urządzenie.
3
2
Âwiat∏a drogowe (niebieska)
Lampka sygnalizacyjna zapala się po włączeniu świa-
teł drogowych.1
Kierunkowskaz lewy (zielona)
Lampka sygnalizacyjna zapala się, gdy dźwignia ste-
rowania świateł kierunkowskazów, zostanie przesunięta
w dół, w górę lub gdy zostanie naciśnięty przycisk świa-
teł awaryjnych.
Kierunkowskaz prawy (zielona)
Lampka sygnalizacyjna zapala się, gdy dźwignia ste-
rowania świateł kierunkowskazów, zostanie przesunięta
w górę, w górę lub gdy zostanie naciśnięty przycisk świa-
teł awaryjnych.
R
E
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 25
Page 27 of 250

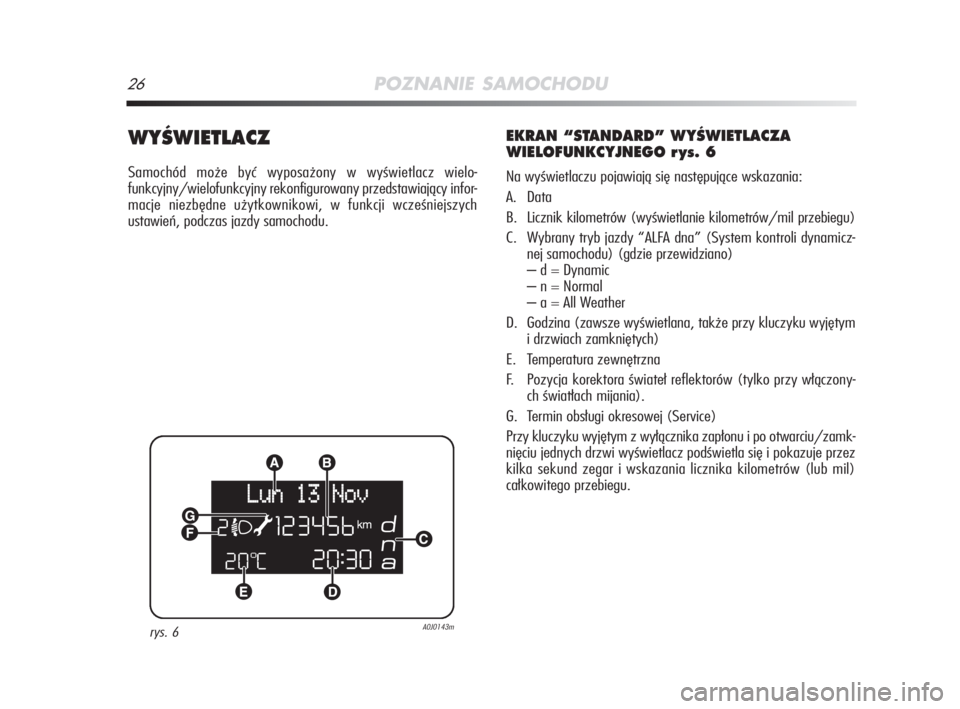

26POZNANIE SAMOCHODU
WYÂWIETLACZ
Samochód może być wyposażony w wyświetlacz wielo-
funkcyjny/wielofunkcyjny rekonfigurowany przedstawiający infor-
macje niezbędne użytkownikowi, w funkcji wcześniejszych
ustawień, podczas jazdy samochodu.
EKRAN “STANDARD” WYÂWIETLACZA
WIELOFUNKCYJNEGO r ys. 6
Na wyświetlaczu pojawiają się następujące wskazania:
A. Data
B. Licznik kilometrów (wyświetlanie kilometrów/mil przebiegu)
C. Wybrany tryb jazdy “ALFA dna” (System kontroli dynamicz-
nej samochodu) (gdzie przewidziano)
– d = Dynamic
– n = Normal
– a = All Weather
D. Godzina (zawsze wyświetlana, także przy kluczyku wyjętym
i drzwiach zamkniętych)
E. Temperatura zewnętrzna
F. Pozycja korektora świateł reflektorów (tylko przy włączony-
ch światłach mijania).
G. Termin obsługi okresowej (Service)
Przy kluczyku wyjętym z wyłącznika zapłonu i po otwarciu/zamk-
nięciu jednych drzwi wyświetlacz podświetla się i pokazuje przez
kilka sekund zegar i wskazania licznika kilometrów (lub mil)
całkowitego przebiegu.
rys. 6A0J0143m
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 26
Page 28 of 250
POZNANIE SAMOCHODU27
1

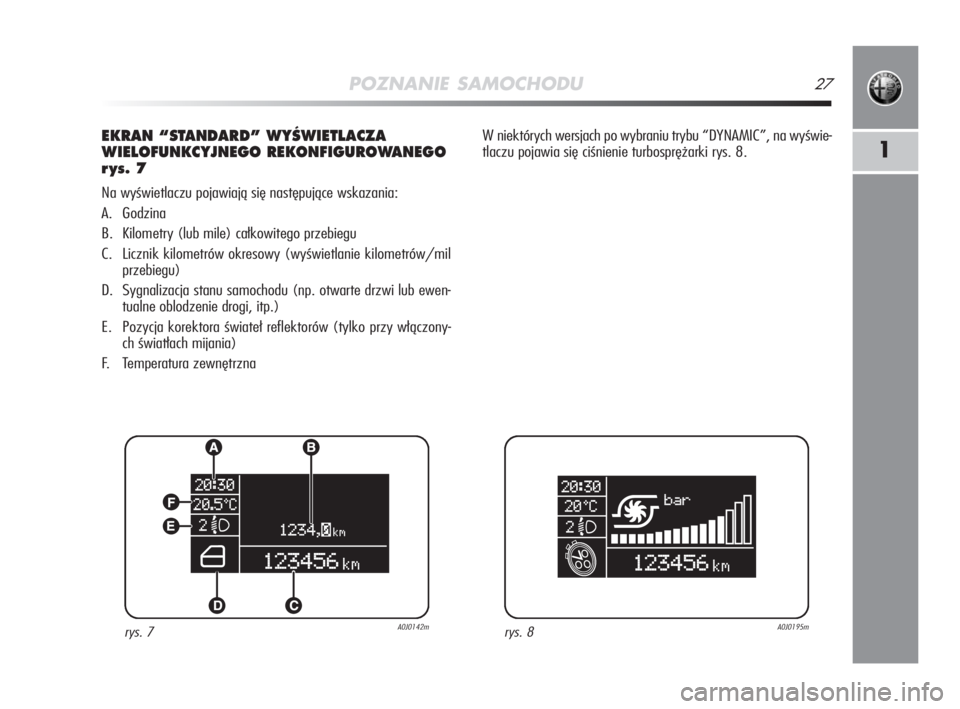

EKRAN “STANDARD” WYÂWIETLACZA
WIELOFUNKCYJNEGO REKONFIGUROWANEGO
r ys. 7
Na wyświetlaczu pojawiają się następujące wskazania:
A. Godzina
B. Kilometry (lub mile) całkowitego przebiegu
C. Licznik kilometrów okresowy (wyświetlanie kilometrów/mil
przebiegu)
D. Sygnalizacja stanu samochodu (np. otwarte drzwi lub ewen-
tualne oblodzenie drogi, itp.)
E. Pozycja korektora świateł reflektorów (tylko przy włączony-
ch światłach mijania)
F. Temperatura zewnętrznaW niektórych wersjach po wybraniu trybu “DYNAMIC”, na wyświe-
tlaczu pojawia się ciśnienie turbosprężarki rys. 8.
rys. 7A0J0142mrys. 8A0J0195m
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 27
Page 29 of 250

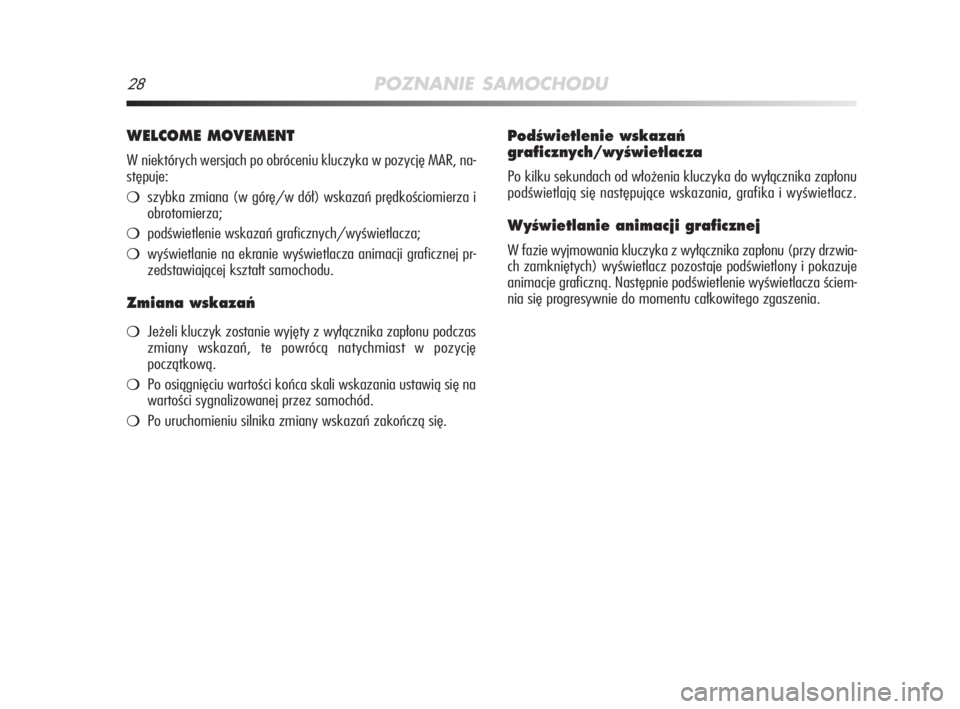

28POZNANIE SAMOCHODU
WELCOME MOVEMENT
W niektórych wersjach po obróceniu kluczyka w pozycję MAR, na-
stępuje:
szybka zmiana (w górę/w dół) wskazań prędkościomierza i
obrotomierza;
podświetlenie wskazań graficznych/wyświetlacza;
wyświetlanie na ekranie wyświetlacza animacji graficznej pr-
zedstawiającej kształt samochodu.
Zmiana wskazaƒ
Jeżeli kluczyk zostanie wyjęty z wyłącznika zapłonu podczas
zmiany wskazań, te powrócą natychmiast w pozycję
początkową.
Po osiągnięciu wartości końca skali wskazania ustawią się na
wartości sygnalizowanej przez samochód.
Po uruchomieniu silnika zmiany wskazań zakończą się.
PodÊwietlenie wskazaƒ
graficznych/wyÊwietlacza
Po kilku sekundach od włożenia kluczyka do wyłącznika zapłonu
podświetlają się następujące wskazania, grafika i wyświetlacz.
WyÊwietlanie animacji graficznej
W fazie wyjmowania kluczyka z wyłącznika zapłonu (przy drzwia-
ch zamkniętych) wyświetlacz pozostaje podświetlony i pokazuje
animacje graficzną. Następnie podświetlenie wyświetlacza ściem-
nia się progresywnie do momentu całkowitego zgaszenia.
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 28
Page 30 of 250
POZNANIE SAMOCHODU29
1

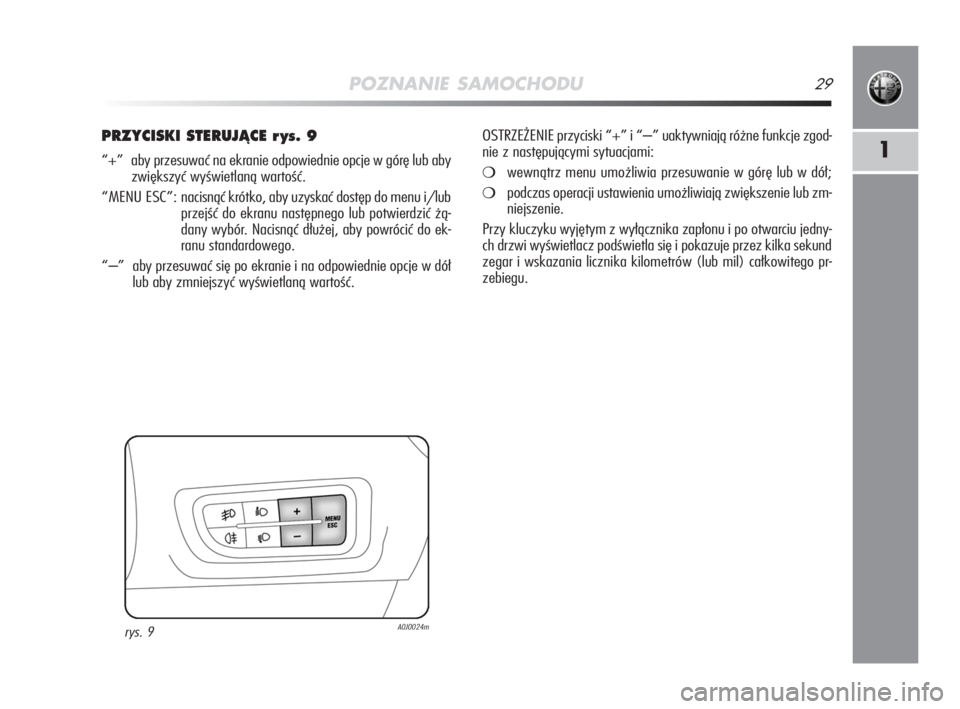

PRZYCISKI STERUJÑCE r ys. 9
“+” aby przesuwać na ekranie odpowiednie opcje w górę lub aby
zwiększyć wyświetlaną wartość.
“MENU ESC”: nacisnąć krótko, aby uzyskać dostęp do menu i/lub
przejść do ekranu następnego lub potwierdzić żą-
dany wybór. Nacisnąć dłużej, aby powrócić do ek-
ranu standardowego.
“–” aby przesuwać się po ekranie i na odpowiednie opcje w dół
lub aby zmniejszyć wyświetlaną wartość.OSTRZEŻENIE przyciski “+” i “–” uaktywniają różne funkcje zgod-
nie z następującymi sytuacjami:wewnątrz menu umożliwia przesuwanie w górę lub w dół;
podczas operacji ustawienia umożliwiają zwiększenie lub zm-
niejszenie.
Przy kluczyku wyjętym z wyłącznika zapłonu i po otwarciu jedny-
ch drzwi wyświetlacz podświetla się i pokazuje przez kilka sekund
zegar i wskazania licznika kilometrów (lub mil) całkowitego pr-
zebiegu.
rys. 9A0J0024m
001-126 Alfa PL MiTo 25-09-2008 11:32 Pagina 29
