20CONNAISSANCE DU VÉHICULE

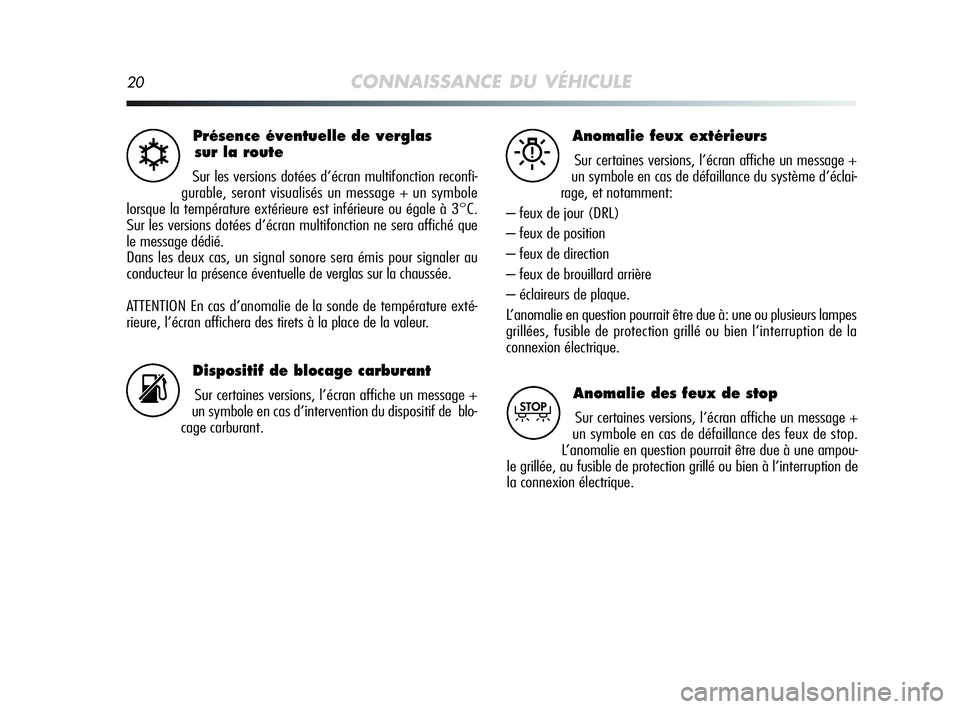

Présence éventuelle de verglas
sur la route
Sur les versions dotées d’écran multifonction reconfi-
gurable, seront visualisés un message + un symbole
lorsque la température extérieure est inférieure ou égale à 3°C.
Sur les versions dotées d’écran multifonction ne sera affiché que
le message dédié.
Dans les deux cas, un signal sonore sera émis pour signaler au
conducteur la présence éventuelle de verglas sur la chaussée.
ATTENTION En cas d’anomalie de la sonde de température exté-
rieure, l’écran affichera des tirets à la place de la valeur.√
Dispositif de blocage carburant
Sur certaines versions, l’écran affiche un message +
un symbole en cas d’intervention du dispositif de blo-
cage carburant.s
Anomalie feux extérieurs
Sur certaines versions, l’écran affiche un message +
un symbole en cas de défaillance du système d’éclai-
rage, et notamment:
– feux de jour (DRL)
– feux de position
– feux de direction
– feux de brouillard arrière
– éclaireurs de plaque.
L’anomalie en question pourrait être due à: une ou plusieurs lampes
grillées, fusible de protection grillé ou bien l’interruption de la
connexion électrique.W
Anomalie des feux de stop
Sur certaines versions, l’écran affiche un message +
un symbole en cas de défaillance des feux de stop.
L’anomalie en question pourrait être due à une ampou-
le grillée, au fusible de protection grillé ou bien à l’interruption de
la connexion électrique.T
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 20
Page 22 of 250
CONNAISSANCE DU VÉHICULE21
1
Anomalie du capteur de luminosité
(lorsqu’il est prévu)
Sur certaines versions, l’écran affiche un message + un
symbole en cas d’anomalie du capteur de luminosité.1
Réser ve carburant -
Autonomie limitée (jaune ambre)
Le témoin s’allume lorsque dans le réservoir il reste
environ 5/7 litres de carburant. Sur certaines versions, si
une autonomie inférieure à 50 km (ou valeur équivalent en milles)
est relevée, l’écran affiche un message d’avertissement.
Anomalie des capteurs de parking
(lorsqu’il est prévu)
Sur certaines versions, l’écran affiche un message + un
symbole en cas d’anomalie des capteurs de parking.
Anomalie du capteur de pluie
(lorsqu’il est prévu)
Sur certaines versions, l’écran affiche un message + un
symbole en cas d’anomalie du capteur de pluie.u
ç
t
Si le témoin clignote pendant la marche, s’adres-
ser aux Services Agréés Alfa Romeo.
Cruise Control (lorsqu’il est prévu)
(vert)
Le témoin s’allume lorsqu’on met la clé sur MAR, mais
il doit s’éteindre en quelques secondes si le Cruise Control
est désactivé. Le témoin s’allume lorsqu’on tourne la molette du
Cruise Control sur ON (voir paragraphe “Cruise Control” dans ce
chapitre). L’écran affiche le message dédié.Ü
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 21
Page 23 of 250
22CONNAISSANCE DU VÉHICULE

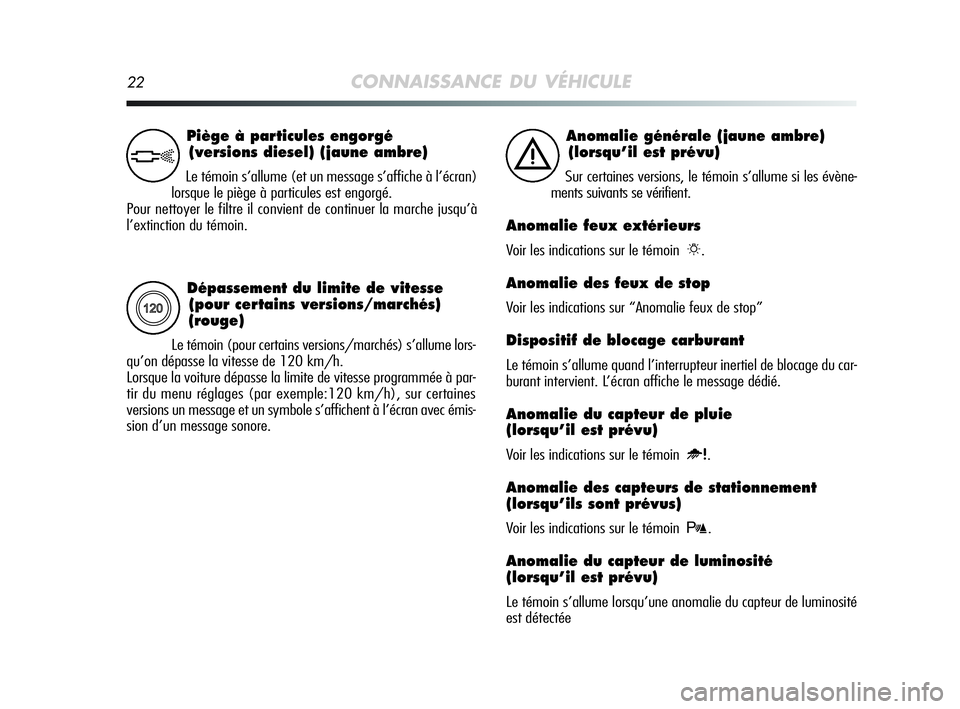

Dépassement du limite de vitesse
(pour certains versions/marchés)
(rouge)
Le témoin (pour certains versions/marchés) s’allume lors-
qu’on dépasse la vitesse de 120 km/h.
Lorsque la voiture dépasse la limite de vitesse programmée à par-
tir du menu réglages (par exemple:120 km/h), sur certaines
versions un message et un symbole s’affichent à l’écran avec émis-
sion d’un message sonore.
X
Anomalie générale (jaune ambre)
(lorsqu’il est prévu)
Sur certaines versions, le témoin s’allume si les évène-
ments suivants se vérifient.
Anomalie feux extérieurs
Voir les indications sur le témoin 6.
Anomalie des feux de stop
Voir les indications sur “Anomalie feux de stop”
Dispositif de blocage carburant
Le témoin s’allume quand l’interrupteur inertiel de blocage du car-
burant intervient. L’écran affiche le message dédié.
Anomalie du capteur de pluie
(lorsqu’il est prévu)
Voir les indications sur le témoin u.
Anomalie des capteurs de stationnement
(lorsqu’ils sont prévus)
Voir les indications sur le témoin t.
Anomalie du capteur de luminosité
(lorsqu’il est prévu)
Le témoin s’allume lorsqu’une anomalie du capteur de luminosité
est détectée
è
Piège à particules engorgé
(versions diesel) (jaune ambre)
Le témoin s’allume (et un message s’affiche à l’écran)
lorsque le piège à particules est engorgé.
Pour nettoyer le filtre il convient de continuer la marche jusqu’à
l’extinction du témoin.
h
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 22
Page 24 of 250
CONNAISSANCE DU VÉHICULE23
1

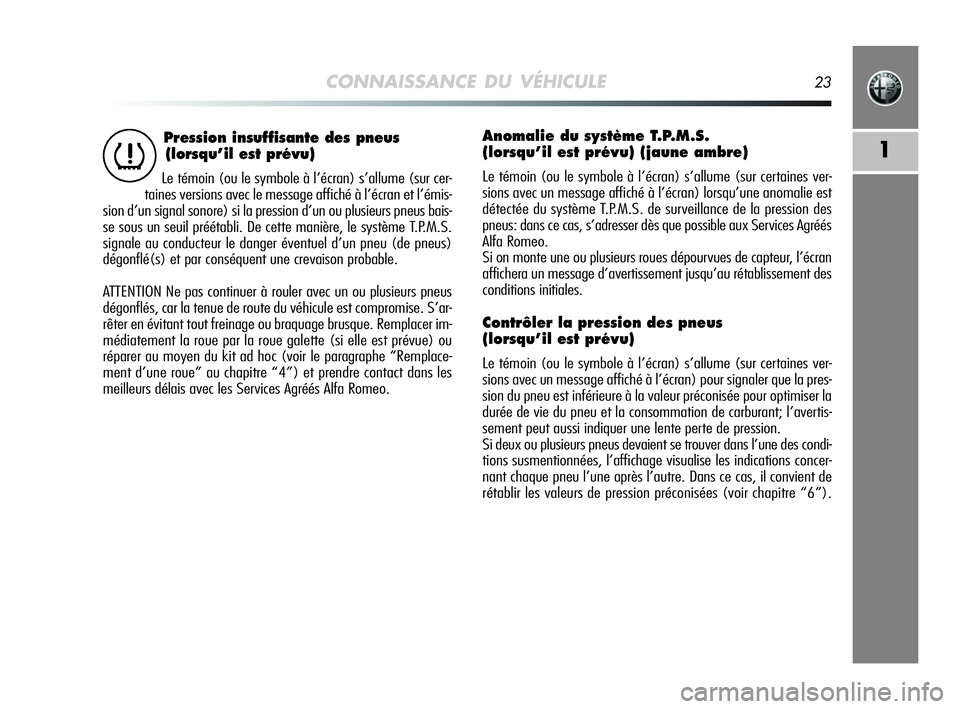

Pression insuffisante des pneus
(lorsqu’il est prévu)
Le témoin (ou le symbole à l’écran) s’allume (sur cer-
taines versions avec le message affiché à l’écran et l’émis-
sion d’un signal sonore) si la pression d’un ou plusieurs pneus bais-
se sous un seuil préétabli. De cette manière, le système T.P.M.S.
signale au conducteur le danger éventuel d’un pneu (de pneus)
dégonflé(s) et par conséquent une crevaison probable.
ATTENTION Ne pas continuer à rouler avec un ou plusieurs pneus
dégonflés, car la tenue de route du véhicule est compromise. S’ar-
rêter en évitant tout freinage ou braquage brusque. Remplacer im-
médiatement la roue par la roue galette (si elle est prévue) ou
réparer au moyen du kit ad hoc (voir le paragraphe “Remplace-
ment d’une roue” au chapitre “4”) et prendre contact dans les
meilleurs délais avec les Services Agréés Alfa Romeo.n
Anomalie du système T.P.M.S.
(lorsqu’il est prévu) (jaune ambre)
Le témoin (ou le symbole à l’écran) s’allume (sur certaines ver-
sions avec un message affiché à l’écran) lorsqu’une anomalie est
détectée du système T.P.M.S. de surveillance de la pression des
pneus: dans ce cas, s’adresser dès que possible aux Services Agréés
Alfa Romeo.
Si on monte une ou plusieurs roues dépourvues de capteur, l’écran
affichera un message d’avertissement jusqu’au rétablissement des
conditions initiales.
Contrôler la pression des pneus
(lorsqu’il est prévu)
Le témoin (ou le symbole à l’écran) s’allume (sur certaines ver-
sions avec un message affiché à l’écran) pour signaler que la pres-
sion du pneu est inférieure à la valeur préconisée pour optimiser la
durée de vie du pneu et la consommation de carburant; l’avertis-
sement peut aussi indiquer une lente perte de pression.
Si deux ou plusieurs pneus devaient se trouver dans l’une des condi-
tions susmentionnées, l’affichage visualise les indications concer-
nant chaque pneu l’une après l’autre. Dans ce cas, il convient de
rétablir les valeurs de pression préconisées (voir chapitre “6”).
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 23
Page 25 of 250
24CONNAISSANCE DU VÉHICULE
Visualisation sélection modalité de conduite
(Système “Alfa dna”) (lorsqu’il est prévu)
Sur les versions dotées d’écran multifonction reconfigurable, un
message + un symbole sont affichés lors de l’activation des mo-
dalités de conduite “DYNAMIC”, “NORMAL” ou “ALL WEATHER”.
Lorsque l’une des ces modalités n’est pas disponible, l’écran af-
fiche un avertissement.
Sur les versions dotées d’écran multifonction, en revanche, on
aura la visualisation d’une lettre (“d” ou “a”) correspondant à la
modalité de conduite sélectionnée, avec un message dédié.
Feux de brouillard AR (jaune ambre)
Le témoin s’allume en allumant les feux AR de
brouillard.4
Feux antibrouillard (vert)
Le témoin s’allume en allumant les feux AR de
brouillard.5
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 24
Page 26 of 250
CONNAISSANCE DU VÉHICULE25
1

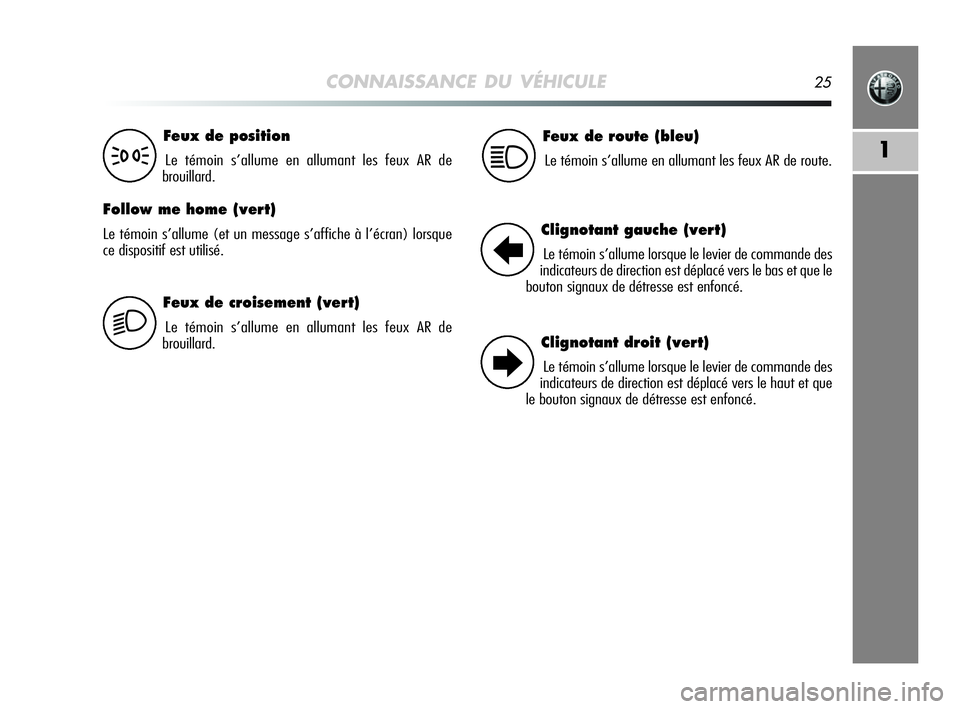

Feux de croisement (vert)
Le témoin s’allume en allumant les feux AR de
brouillard.
Feux de position
Le témoin s’allume en allumant les feux AR de
brouillard.
Follow me home (vert)
Le témoin s’allume (et un message s’affiche à l’écran) lorsque
ce dispositif est utilisé.
3
2
Feux de route (bleu)
Le témoin s’allume en allumant les feux AR de route.1
Clignotant gauche (vert)
Le témoin s’allume lorsque le levier de commande des
indicateurs de direction est déplacé vers le bas et que le
bouton signaux de détresse est enfoncé.
Clignotant droit (vert)
Le témoin s’allume lorsque le levier de commande des
indicateurs de direction est déplacé vers le haut et que
le bouton signaux de détresse est enfoncé.
R
E
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 25
Page 27 of 250
26CONNAISSANCE DU VÉHICULE
ECRAN
La voiture peut être dotée d’un écran multifonction ou d’un écran
multifonction reconfigurable en mesure d’offrir des informations
utiles à l’utilisateur pendant la conduite de la voiture, en fonction
de ce qui a été sélectionné précédemment.
ECRAN “STANDARD”ECRAN
MULTIFONCTION fig. 6
L’écran affiche les indications suivantes:
A. Date
B. Odomètre (visualisation kilomètres, ou bien milles, parcourus).
C. Modalité de conduite sélectionnée avec “ALFA dna” (Systè-
me de contrôle de la dynamique de la voiture) (lorsqu’il est
prévu).
– d = Dynamic
– n = Normal
– a = All Weather
D. Heure (toujours visualisée, même si la clé est enlevée et les
portières sont fermées).
E. Température extérieure
F. Position assiette des phares (uniquement si les feux de croi-
sement sont allumés).
G. Échéance de l’entretien programmé (Service)
Clé extraite du contact, lors de l’ouverture ou de la fermeture d’une
porte, l’écran s’active en affichant pendant quelques secondes
l’heure et le total des kilomètres (ou milles) parcourus.
fig. 6A0J1222f
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 26
Page 28 of 250
CONNAISSANCE DU VÉHICULE27
1

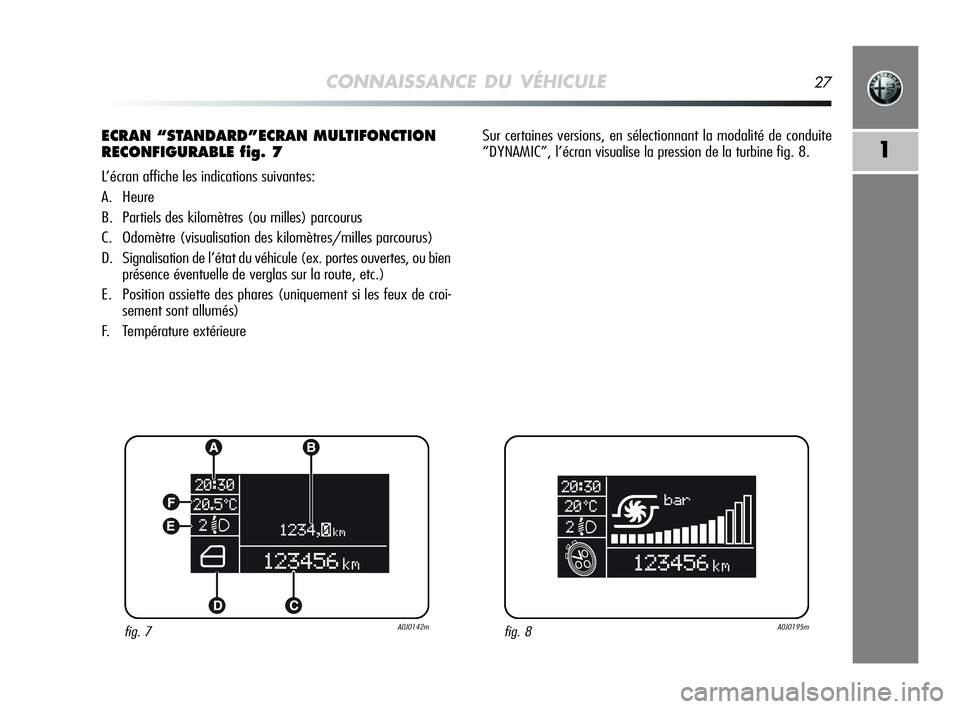

ECRAN “STANDARD”ECRAN MULTIFONCTION
RECONFIGURABLE fig. 7
L’écran affiche les indications suivantes:
A. Heure
B. Partiels des kilomètres (ou milles) parcourus
C. Odomètre (visualisation des kilomètres/milles parcourus)
D. Signalisation de l’état du véhicule (ex. portes ouvertes, ou bien
présence éventuelle de verglas sur la route, etc.)
E. Position assiette des phares (uniquement si les feux de croi-
sement sont allumés)
F. Température extérieureSur certaines versions, en sélectionnant la modalité de conduite
“DYNAMIC”, l’écran visualise la pression de la turbine fig. 8.
fig. 7A0J0142mfig. 8A0J0195m
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 27
Page 29 of 250
28CONNAISSANCE DU VÉHICULE
WELCOME MOVEMENT
Sur certaines versions, en tournant la clé sur MAR, on obtient:
❍le déplacement rapide (en haut et en bas) des indicateurs du
tachymètre et du compte-tours;
❍l’éclairage des indicateurs, graphiques/écran;
❍la visualisation à l’écran d’une animation graphique qui re-
présente la silhouette de la voiture.
Déplacement des indicateurs
❍Si on retire la clé de contact pendant leur déplacement, les
indicateurs reviennent immédiatement à la position initiale.
❍Après avoir atteint la valeur de fond d’échelle, les indicateurs
se positionnent sur la valeur signalée par le véhicule.
❍Au démarrage du moteur le déplacement des indicateurs s’ar-
rête.
Eclairage des indicateurs, graphiques/écran
Quelques secondes après l’introduction de la clé dans le contac-
teur, les indicateurs, les graphiques et l’écran s’allument l’un après
l’autre.
Visualisation d’une animation graphique
Durant l’extraction de la clé du contacteur (portes fermées), l’écran
demeure éclairé et visualise une animation graphique. Ensuite,
l’éclairage de l’écran s’attenue progressivement jusqu’à l’extinc-
tion complète.
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 28
Page 30 of 250
CONNAISSANCE DU VÉHICULE29
1

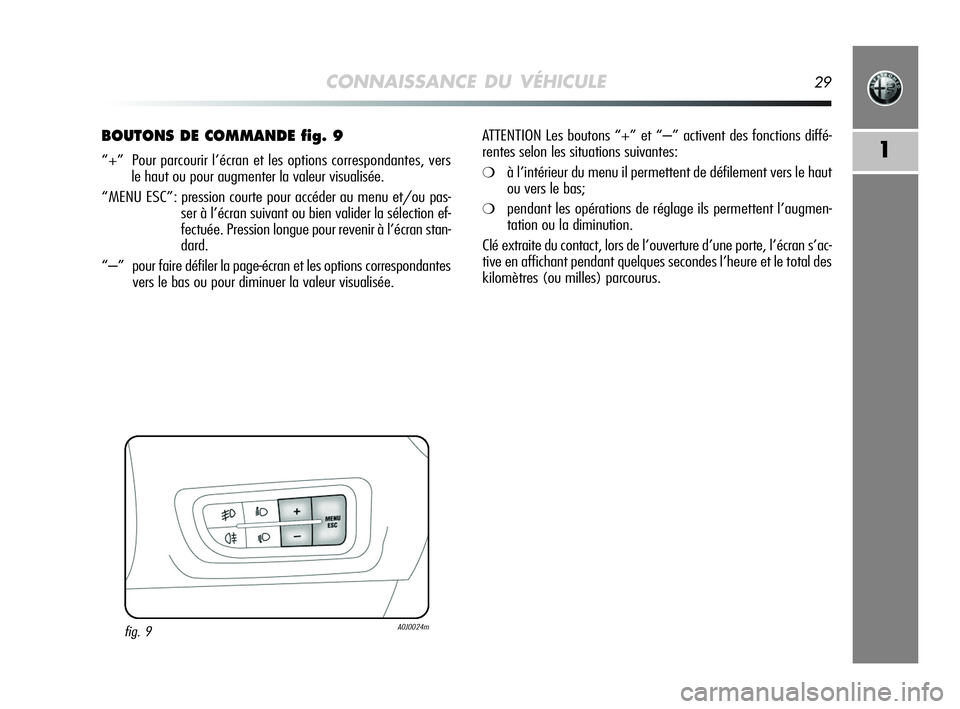

BOUTONS DE COMMANDE fig. 9
“+” Pour parcourir l’écran et les options correspondantes, vers
le haut ou pour augmenter la valeur visualisée.
“MENU ESC”: pression courte pour accéder au menu et/ou pas-
ser à l’écran suivant ou bien valider la sélection ef-
fectuée. Pression longue pour revenir à l’écran stan-
dard.
“–” pour faire défiler la page-écran et les options correspondantes
vers le bas ou pour diminuer la valeur visualisée.ATTENTION Les boutons “+” et “–” activent des fonctions diffé-
rentes selon les situations suivantes:❍à l’intérieur du menu il permettent de défilement vers le haut
ou vers le bas;
❍pendant les opérations de réglage ils permettent l’augmen-
tation ou la diminution.
Clé extraite du contact, lors de l’ouverture d’une porte, l’écran s’ac-
tive en affichant pendant quelques secondes l’heure et le total des
kilomètres (ou milles) parcourus.
fig. 9A0J0024m
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 29
