180NOODGEVALLEN
GLOEILAMP BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS fig. 22
In de koplampunits zijn de gloeilampen voor de buitenverlichting, het
dimlicht, het grootlicht en de richtingaanwijzer opgenomen. De lam-
pen zijn op de volgende wijze geplaatst:
A. Buitenverlichting/dagverlichting en grootlicht;
B. Dimlicht;
C. Richtingaanwijzers.
BUITENVERLICHTING/DAGVERLICHTING
Gloeilamp vervangen:
❍verwijder het deksel A-fig. 22;
❍trek de lamphouder B-fig. 23 los, verwijder en vervang de lamp;
❍monteer de lamphouder B en controleer of de lamp goed
vast zit;
❍monteer het deksel A-fig. 22.
GROOTLICHT
Gloeilamp vervangen:
❍verwijder het deksel A-fig. 22;
❍trek de lamphouder C-fig. 23 los, verwijder en vervang de lamp;
❍monteer de lamphouder en controleer of de lamp goed vastzit;
❍monteer het deksel A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 180

NOODGEVALLEN181
4

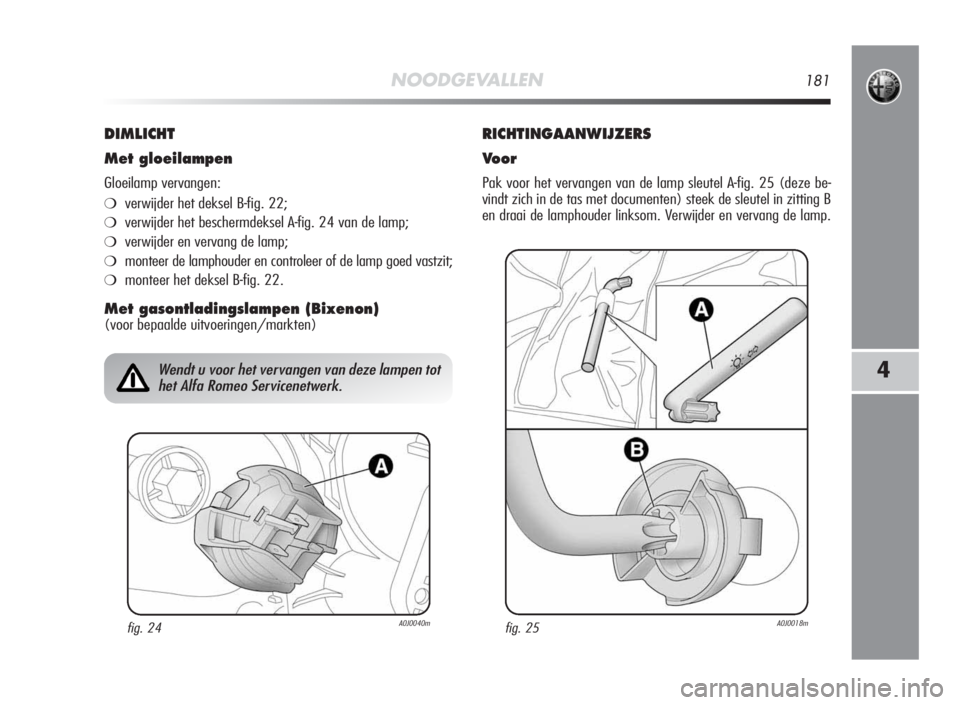

DIMLICHT
Met gloeilampen
Gloeilamp vervangen:
❍verwijder het deksel B-fig. 22;
❍verwijder het beschermdeksel A-fig. 24 van de lamp;
❍verwijder en vervang de lamp;
❍monteer de lamphouder en controleer of de lamp goed vastzit;
❍monteer het deksel B-fig. 22.
Met gasontladingslampen (Bixenon)
(voor bepaalde uitvoeringen/markten)
RICHTINGAANWIJZERS
Voor
Pak voor het vervangen van de lamp sleutel A-fig. 25 (deze be-
vindt zich in de tas met documenten) steek de sleutel in zitting B
en draai de lamphouder linksom. Verwijder en vervang de lamp.
fig. 24A0J0040m
Wendt u voor het vervangen van deze lampen tot
het Alfa Romeo Servicenetwerk.
fig. 25A0J0018m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 181

182NOODGEVALLEN
Flankrichtingaanwijzers
Gloeilamp vervangen:
❍duw tegen het lampenglas A-fig. 26 zodat de interne borgveer
B wordt ingedrukt en trek de unit naar buiten;
❍draai lamphouder C linksom, verwijder en vervang de lamp;
❍plaats de lamphouder C in het lampenglas door hem recht-
som te draaien;
❍monteer de unit en controleer of de interne borgveer B goed
vastzit (geborgd).
MISTLAMPEN
(voor bepaalde uitvoeringen/markten)
Wendt u voor het vervangen van deze lampen tot het Alfa Ro-
meo Servicenetwerk.
ACHTERLICHTUNITS
De verlichtingsunits zijn bereikbaar via de zijbekleding in de ba-
gageruimte (zie fig. 27). In de units zijn de lampen voor de bui-
tenverlichting, de richtingaanwijzer en het remlicht opgenomen.
ACHTERLICHTEN/REMLICHTEN
Dit zijn LED’s. Wendt u voor de vervanging van deze lampen tot
het Alfa Romeo Servicenetwerk.
RICHTINGAANWIJZERS
Verwijder lamphouder A-fig. 27 om de lamp te vervangen.
fig. 26A0J0042mfig. 27A0J0043m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 182

NOODGEVALLEN183
4

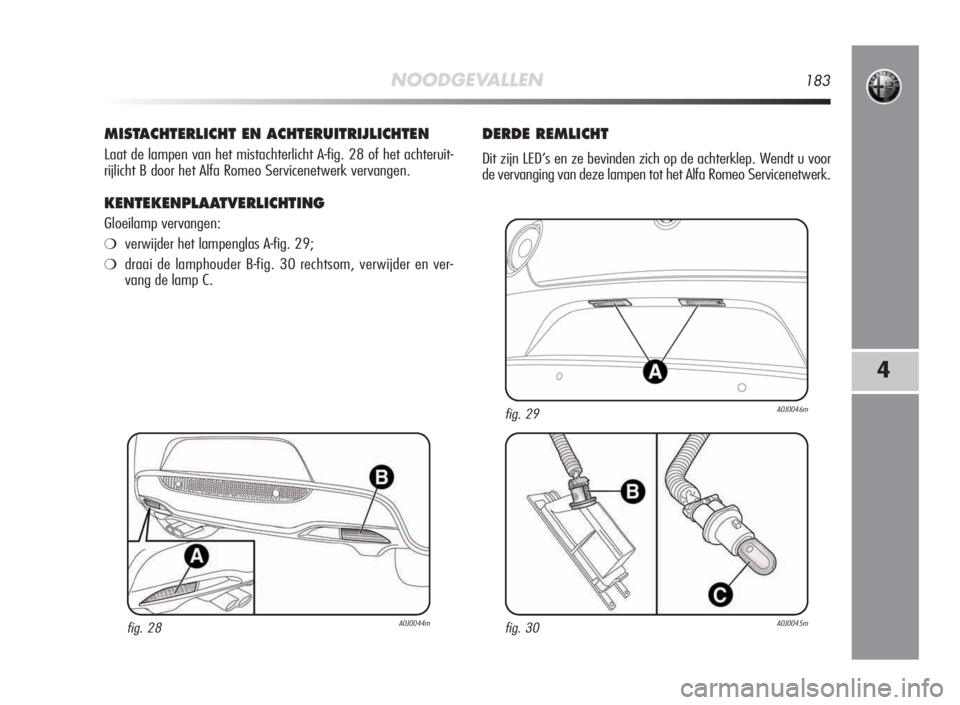

MISTACHTERLICHT EN ACHTERUITRIJLICHTEN
Laat de lampen van het mistachterlicht A-fig. 28 of het achteruit-
rijlicht B door het Alfa Romeo Servicenetwerk vervangen.
KENTEKENPLAATVERLICHTING
Gloeilamp vervangen:
❍verwijder het lampenglas A-fig. 29;
❍draai de lamphouder B-fig. 30 rechtsom, verwijder en ver-
vang de lamp C.
DERDE REMLICHT
Dit zijn LED’s en ze bevinden zich op de achterklep. Wendt u voor
de vervanging van deze lampen tot het Alfa Romeo Servicenetwerk.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 183

184NOODGEVALLEN

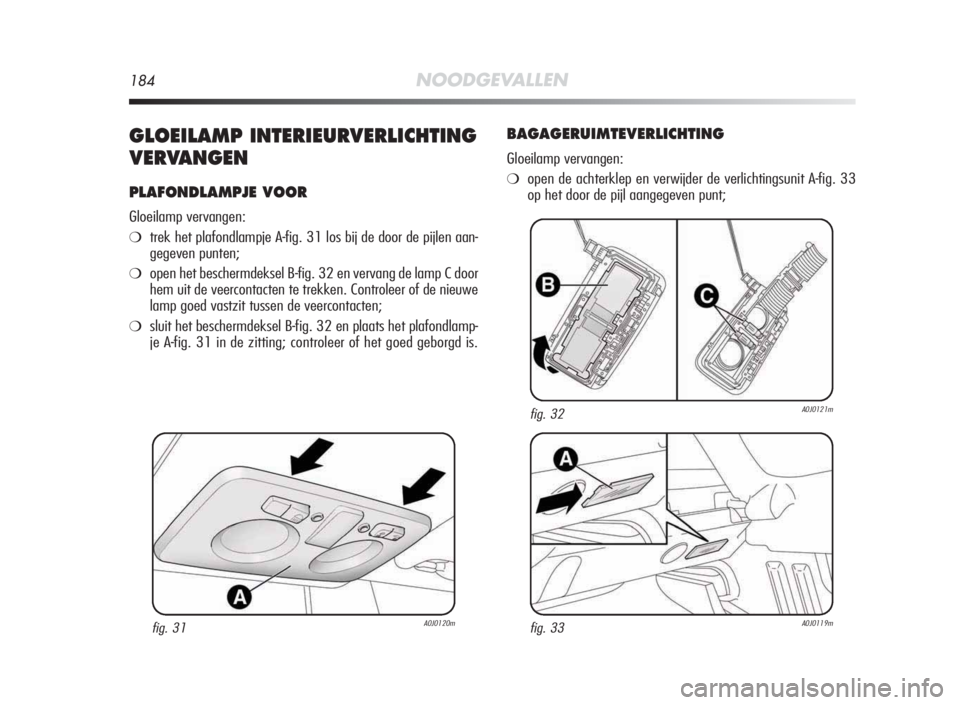

GLOEILAMP INTERIEURVERLICHTING
VERVANGEN
PLAFONDLAMPJE VOOR
Gloeilamp vervangen:
❍trek het plafondlampje A-fig. 31 los bij de door de pijlen aan-
gegeven punten;
❍open het beschermdeksel B-fig. 32 en vervang de lamp C door
hem uit de veercontacten te trekken. Controleer of de nieuwe
lamp goed vastzit tussen de veercontacten;
❍sluit het beschermdeksel B-fig. 32 en plaats het plafondlamp-
je A-fig. 31 in de zitting; controleer of het goed geborgd is.
BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❍open de achterklep en verwijder de verlichtingsunit A-fig. 33
op het door de pijl aangegeven punt;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 184

NOODGEVALLEN185
4

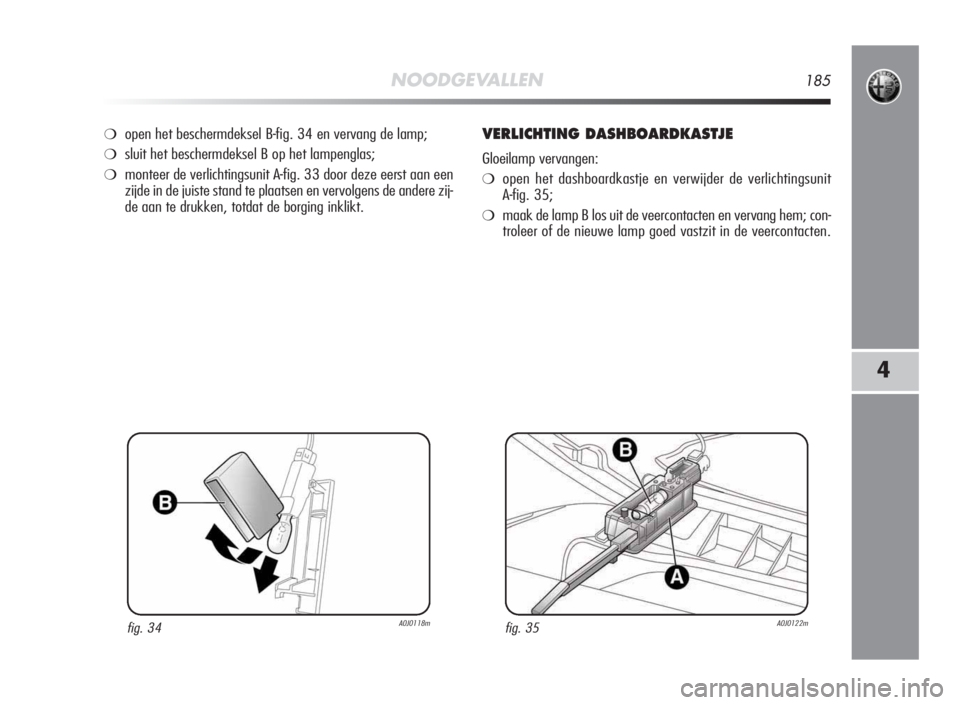

❍open het beschermdeksel B-fig. 34 en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer de verlichtingsunit A-fig. 33 door deze eerst aan een
zijde in de juiste stand te plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging inklikt.
VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de verlichtingsunit
A-fig. 35;
❍maak de lamp B los uit de veercontacten en vervang hem; con-
troleer of de nieuwe lamp goed vastzit in de veercontacten.
fig. 34A0J0118mfig. 35A0J0122m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 185

186NOODGEVALLEN

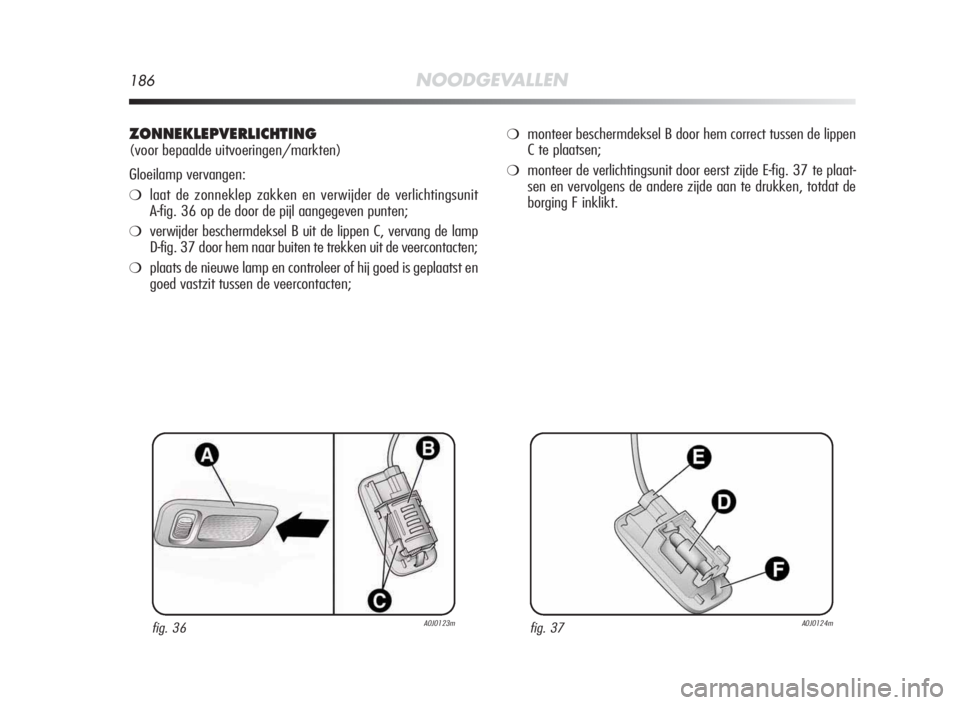

ZONNEKLEPVERLICHTING
(voor bepaalde uitvoeringen/markten)
Gloeilamp vervangen:
❍laat de zonneklep zakken en verwijder de verlichtingsunit
A-fig. 36 op de door de pijl aangegeven punten;
❍verwijder beschermdeksel B uit de lippen C, vervang de lamp
D-fig. 37 door hem naar buiten te trekken uit de veercontacten;
❍plaats de nieuwe lamp en controleer of hij goed is geplaatst en
goed vastzit tussen de veercontacten;
❍monteer beschermdeksel B door hem correct tussen de lippen
C te plaatsen;
❍monteer de verlichtingsunit door eerst zijde E-fig. 37 te plaat-
sen en vervolgens de andere zijde aan te drukken, totdat de
borging F inklikt.
fig. 36A0J0123mfig. 37A0J0124m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 186

NOODGEVALLEN187
4

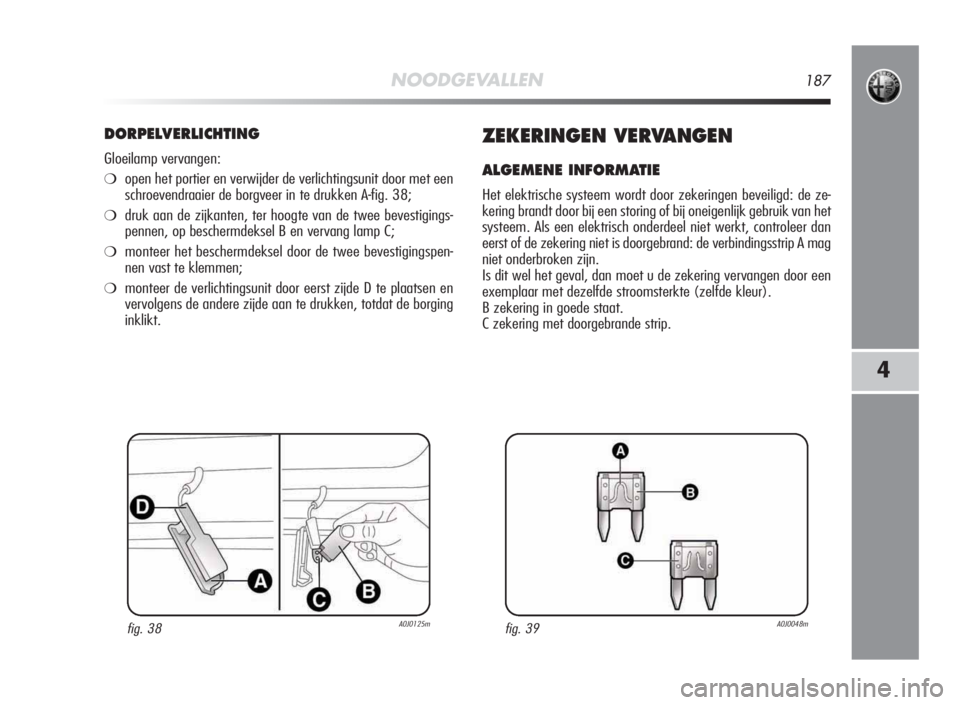

DORPELVERLICHTING
Gloeilamp vervangen:
❍open het portier en verwijder de verlichtingsunit door met een
schroevendraaier de borgveer in te drukken A-fig. 38;
❍druk aan de zijkanten, ter hoogte van de twee bevestigings-
pennen, op beschermdeksel B en vervang lamp C;
❍monteer het beschermdeksel door de twee bevestigingspen-
nen vast te klemmen;
❍monteer de verlichtingsunit door eerst zijde D te plaatsen en
vervolgens de andere zijde aan te drukken, totdat de borging
inklikt.
ZEKERINGEN VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door zekeringen beveiligd: de ze-
kering brandt door bij een storing of bij oneigenlijk gebruik van het
systeem. Als een elektrisch onderdeel niet werkt, controleer dan
eerst of de zekering niet is doorgebrand: de verbindingsstrip A mag
niet onderbroken zijn.
Is dit wel het geval, dan moet u de zekering vervangen door een
exemplaar met dezelfde stroomsterkte (zelfde kleur).
B zekering in goede staat.
C zekering met doorgebrande strip.
fig. 39A0J0048mfig. 38A0J0125m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 187

188NOODGEVALLEN

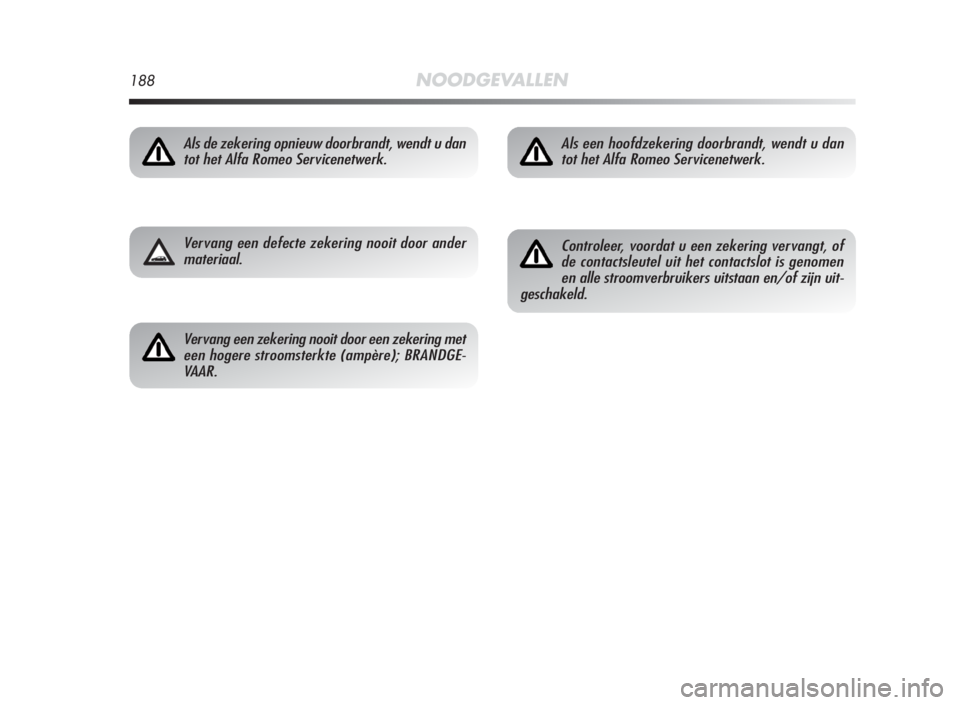

Als de zekering opnieuw doorbrandt, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Vervang een defecte zekering nooit door ander
materiaal.
Vervang een zekering nooit door een zekering met
een hogere stroomsterkte (ampère); BRANDGE-
VAAR.
Als een hoofdzekering doorbrandt, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Controleer, voordat u een zekering vervangt, of
de contactsleutel uit het contactslot is genomen
en alle stroomverbruikers uitstaan en/of zijn uit-
geschakeld.
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 188

NOODGEVALLEN189
4
fig. 41A0J0127m
Als de motorruimte moet worden gereinigd, dan
mag de waterstraal niet direct op de zekeringen-
kast bij de ruitenwissermotor worden gericht.TOEGANG TOT DE ZEKERINGEN

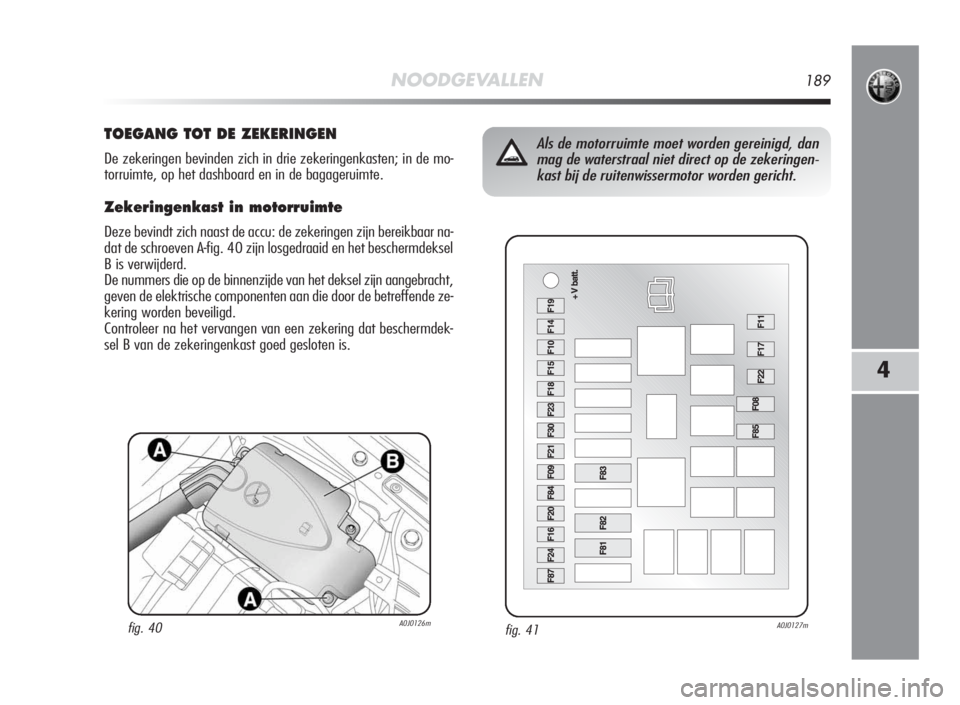

De zekeringen bevinden zich in drie zekeringenkasten; in de mo-
torruimte, op het dashboard en in de bagageruimte.
Zekeringenkast in motorruimte
Deze bevindt zich naast de accu: de zekeringen zijn bereikbaar na-
dat de schroeven A-fig. 40 zijn losgedraaid en het beschermdeksel
B is verwijderd.
De nummers die op de binnenzijde van het deksel zijn aangebracht,
geven de elektrische componenten aan die door de betreffende ze-
kering worden beveiligd.
Controleer na het vervangen van een zekering dat beschermdek-
sel B van de zekeringenkast goed gesloten is.
fig. 40A0J0126m
