Alfa Romeo MiTo 2010 Libretto Uso Manutenzione (in Italian)

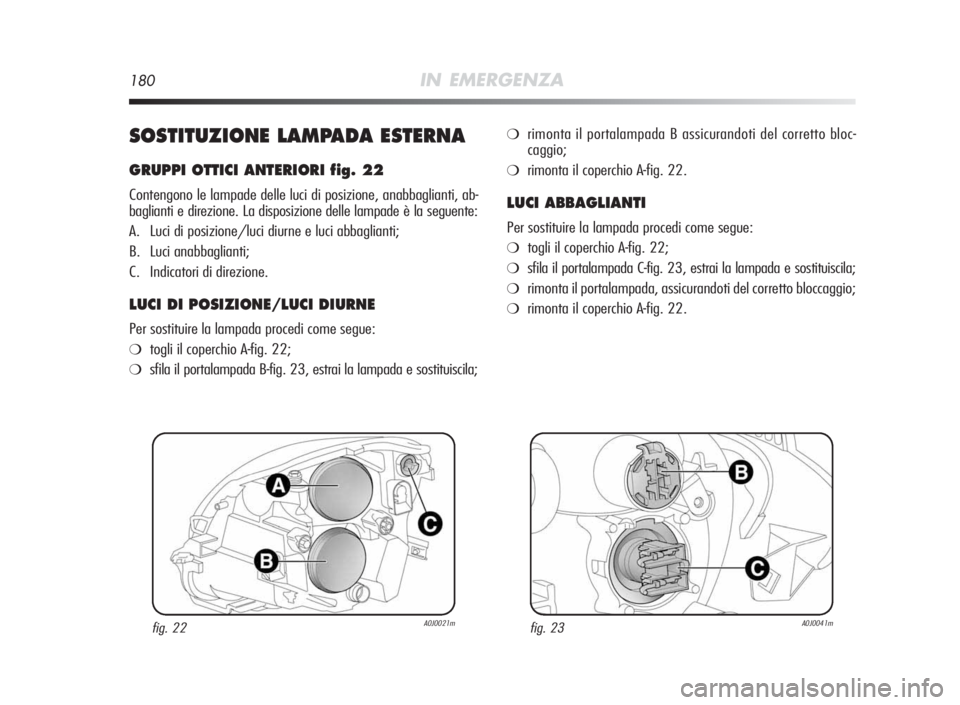

180IN EMERGENZA
SOSTITUZIONELAMPADAESTERNA
GRUPPIOTTICI ANTERIORI fig.22
Contengono le lampade delle luci di posizione, anabbaglianti, ab-
baglianti e direzione. La disposizione delle lampade è la seguente:
A. Luci di posizione/luci diurne e luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.
LUCIDIPOSIZIONE/LUCIDIURNE
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada B-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada B assicurandoti del corretto bloc-
caggio;
❍rimonta il coperchio A-fig. 22.
LUCIABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada C-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 180

IN EMERGENZA181
4

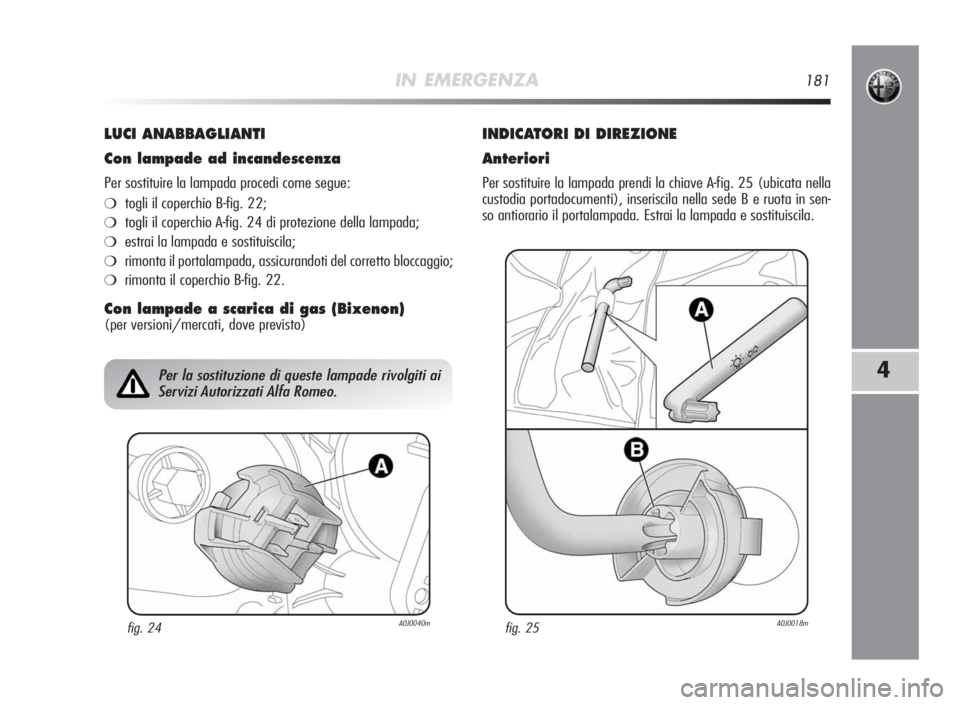

LUCI ANABBAGLIANTI
Conlampadead incandescenza
Per sostituire la lampada procedi come segue:
❍togli il coperchio B-fig. 22;
❍togli il coperchio A-fig. 24 di protezione della lampada;
❍estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio B-fig. 22.
Conlampadeascaricadigas(Bixenon)
(per versioni/mercati, dove previsto)
INDICATORIDIDIREZIONE
Anteriori
Per sostituire la lampada prendi la chiave A-fig. 25 (ubicata nella
custodia portadocumenti), inseriscila nella sede B e ruota in sen-
so antiorario il portalampada. Estrai la lampada e sostituiscila.
fig. 24A0J0040m
Per la sostituzione di queste lampade rivolgiti ai
Servizi Autorizzati Alfa Romeo.
fig. 25A0J0018m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 181

182IN EMERGENZA

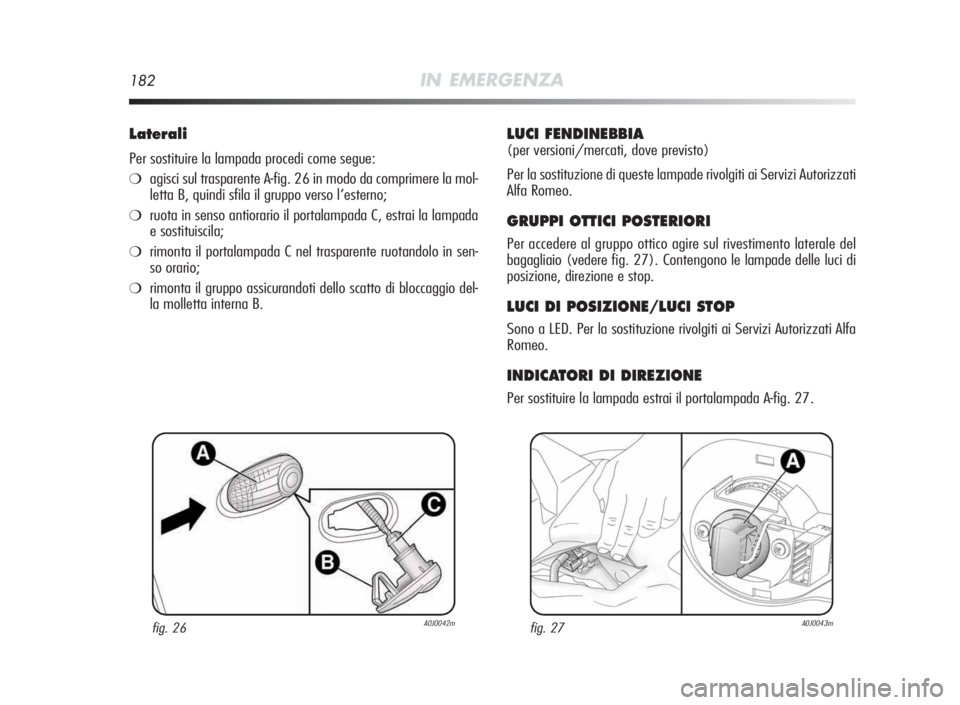

Laterali
Per sostituire la lampada procedi come segue:
❍agisci sul trasparente A-fig. 26 in modo da comprimere la mol-
letta B, quindi sfila il gruppo verso l’esterno;
❍ruota in senso antiorario il portalampada C, estrai la lampada
e sostituiscila;
❍rimonta il portalampada C nel trasparente ruotandolo in sen-
so orario;
❍rimonta il gruppo assicurandoti dello scatto di bloccaggio del-
la molletta interna B.
LUCIFENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
GRUPPIOTTICIPOSTERIORI
Per accedere al gruppo ottico agire sul rivestimento laterale del
bagagliaio (vedere fig. 27). Contengono le lampade delle luci di
posizione, direzione e stop.
LUCIDIPOSIZIONE/LUCISTOP
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
INDICATORIDIDIREZIONE
Per sostituire la lampada estrai il portalampada A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 182

IN EMERGENZA183
4

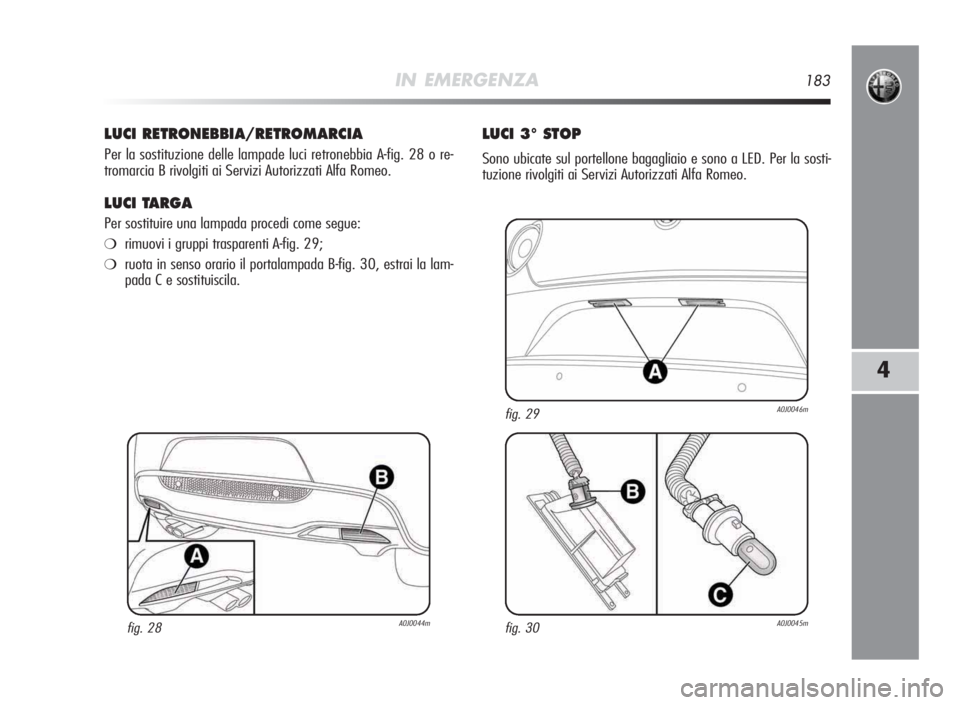

LUCIRETRONEBBIA/RETROMARCIA
Per la sostituzione delle lampade luci retronebbia A-fig. 28 o re-
tromarcia B rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCITARGA
Per sostituire una lampada procedi come segue:
❍rimuovi i gruppi trasparenti A-fig. 29;
❍ruota in senso orario il portalampada B-fig. 30, estrai la lam-
pada C e sostituiscila.
LUCI3°STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la sosti-
tuzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 183

184IN EMERGENZA

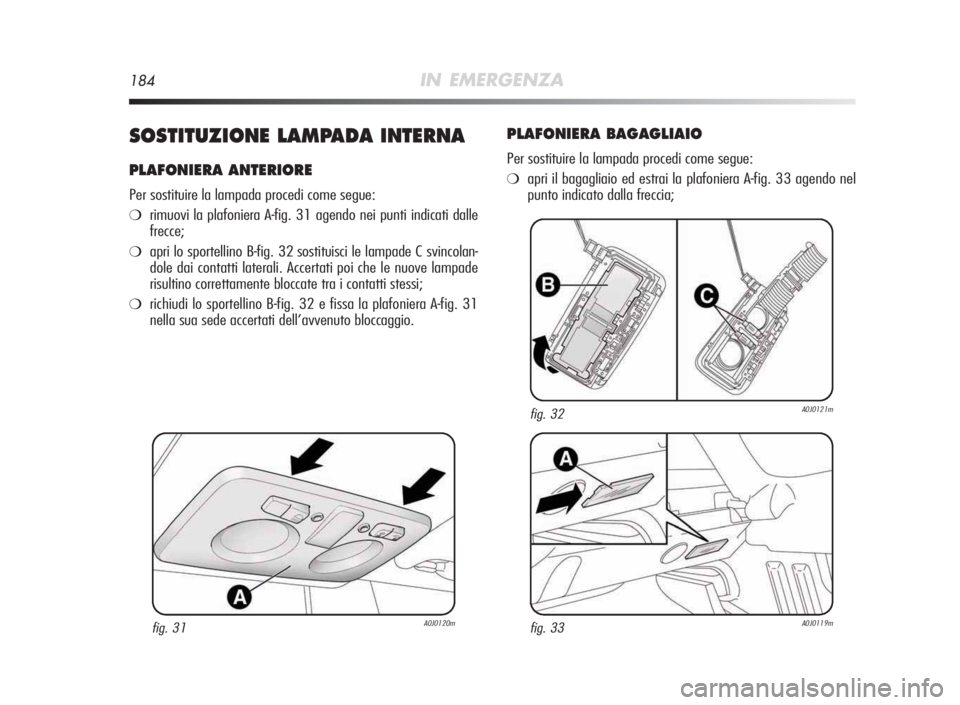

SOSTITUZIONELAMPADAINTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 31 agendo nei punti indicati dalle
frecce;
❍apri lo sportellino B-fig. 32 sostituisci le lampade C svincolan-
dole dai contatti laterali. Accertati poi che le nuove lampade
risultino correttamente bloccate tra i contatti stessi;
❍richiudi lo sportellino B-fig. 32 e fissa la plafoniera A-fig. 31
nella sua sede accertati dell’avvenuto bloccaggio.
PLAFONIERABAGAGLIAIO
Per sostituire la lampada procedi come segue:
❍apri il bagagliaio ed estrai la plafoniera A-fig. 33 agendo nel
punto indicato dalla freccia;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 184

IN EMERGENZA185
4

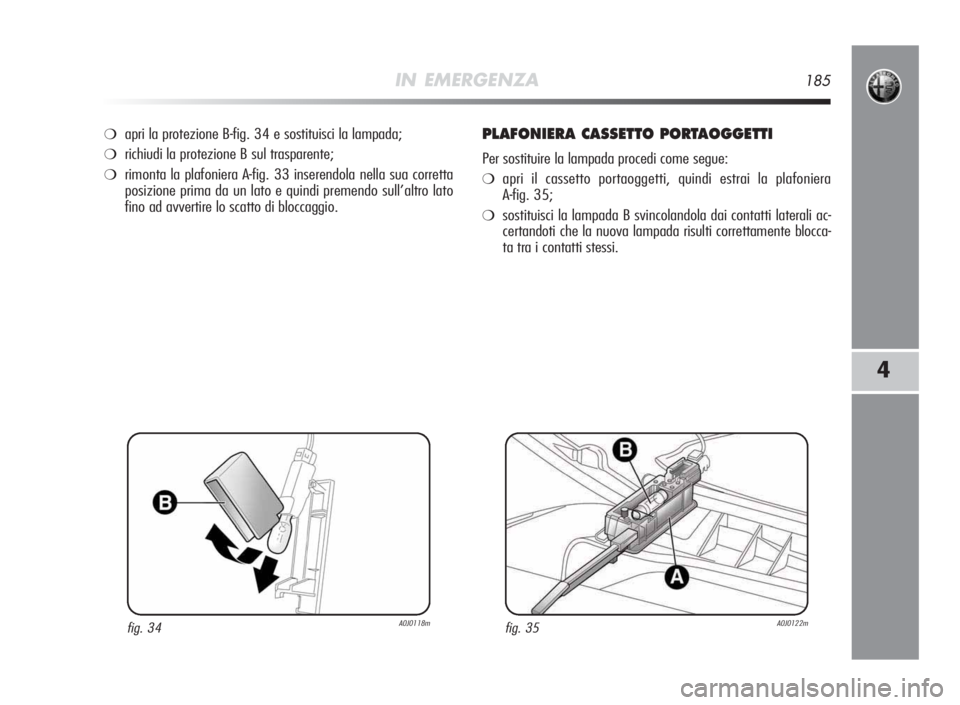

❍apri la protezione B-fig. 34 e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A-fig. 33 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di bloccaggio.
PLAFONIERACASSETTOPORTAOGGETTI
Per sostituire la lampada procedi come segue:
❍apri il cassetto portaoggetti, quindi estrai la plafoniera
A-fig. 35;
❍sostituisci la lampada B svincolandola dai contatti laterali ac-
certandoti che la nuova lampada risulti correttamente blocca-
ta tra i contatti stessi.
fig. 34A0J0118mfig. 35A0J0122m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 185

186IN EMERGENZA

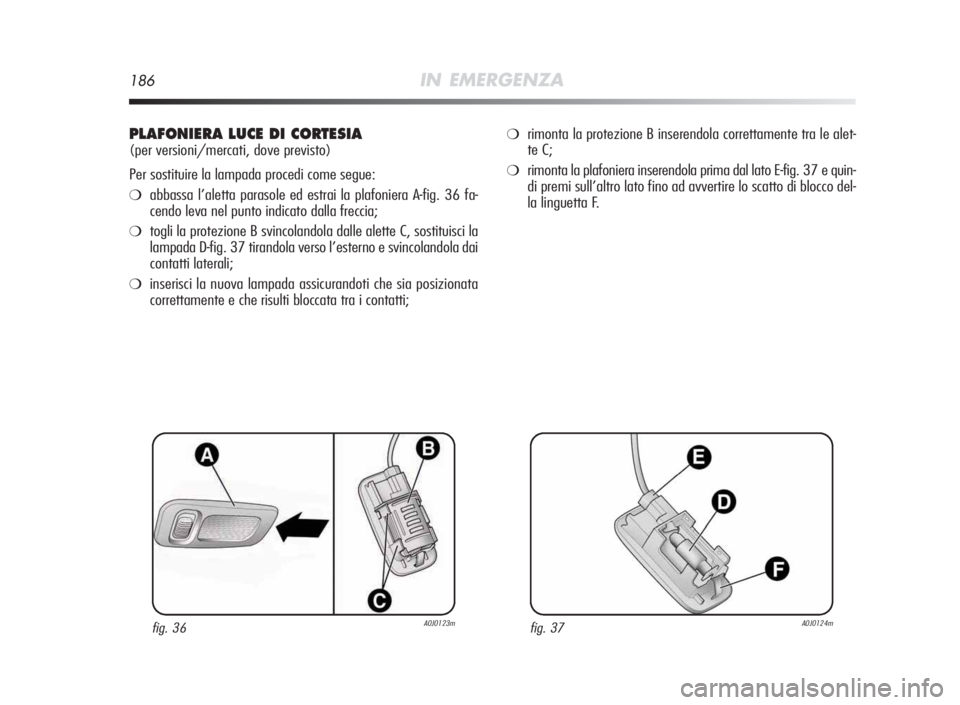

PLAFONIERA LUCE DICORTESIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada procedi come segue:
❍abbassa l’aletta parasole ed estrai la plafoniera A-fig. 36 fa-
cendo leva nel punto indicato dalla freccia;
❍togli la protezione B svincolandola dalle alette C, sostituisci la
lampada D-fig. 37 tirandola verso l’esterno e svincolandola dai
contatti laterali;
❍inserisci la nuova lampada assicurandoti che sia posizionata
correttamente e che risulti bloccata tra i contatti;
❍rimonta la protezione B inserendola correttamente tra le alet-
te C;
❍rimonta la plafoniera inserendola prima dal lato E-fig. 37 e quin-
di premi sull’altro lato fino ad avvertire lo scatto di blocco del-
la linguetta F.
fig. 36A0J0123mfig. 37A0J0124m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 186

IN EMERGENZA187
4

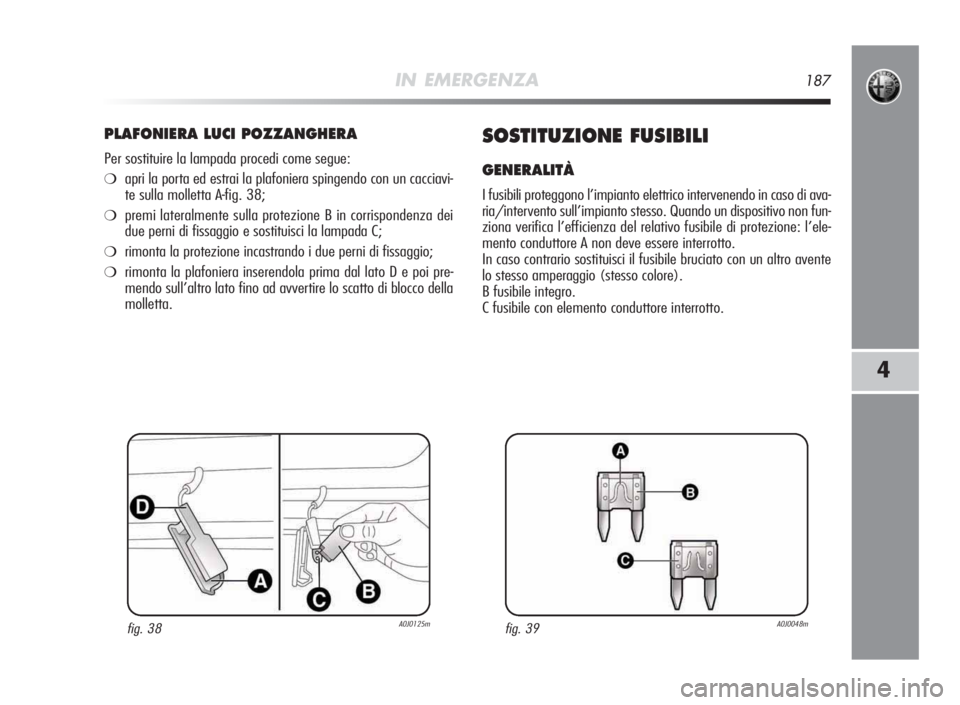

PLAFONIERA LUCIPOZZANGHERA
Per sostituire la lampada procedi come segue:
❍apri la porta ed estrai la plafoniera spingendo con un cacciavi-
te sulla molletta A-fig. 38;
❍premi lateralmente sulla protezione B in corrispondenza dei
due perni di fissaggio e sostituisci la lampada C;
❍rimonta la protezione incastrando i due perni di fissaggio;
❍rimonta la plafoniera inserendola prima dal lato D e poi pre-
mendo sull’altro lato fino ad avvertire lo scatto di blocco della
molletta.
SOSTITUZIONEFUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in caso di ava-
ria/intervento sull’impianto stesso. Quando un dispositivo non fun-
ziona verifica l’efficienza del relativo fusibile di protezione: l’ele-
mento conduttore A non deve essere interrotto.
In caso contrario sostituisci il fusibile bruciato con un altro avente
lo stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore interrotto.
fig. 39A0J0048mfig. 38A0J0125m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 187

188IN EMERGENZA

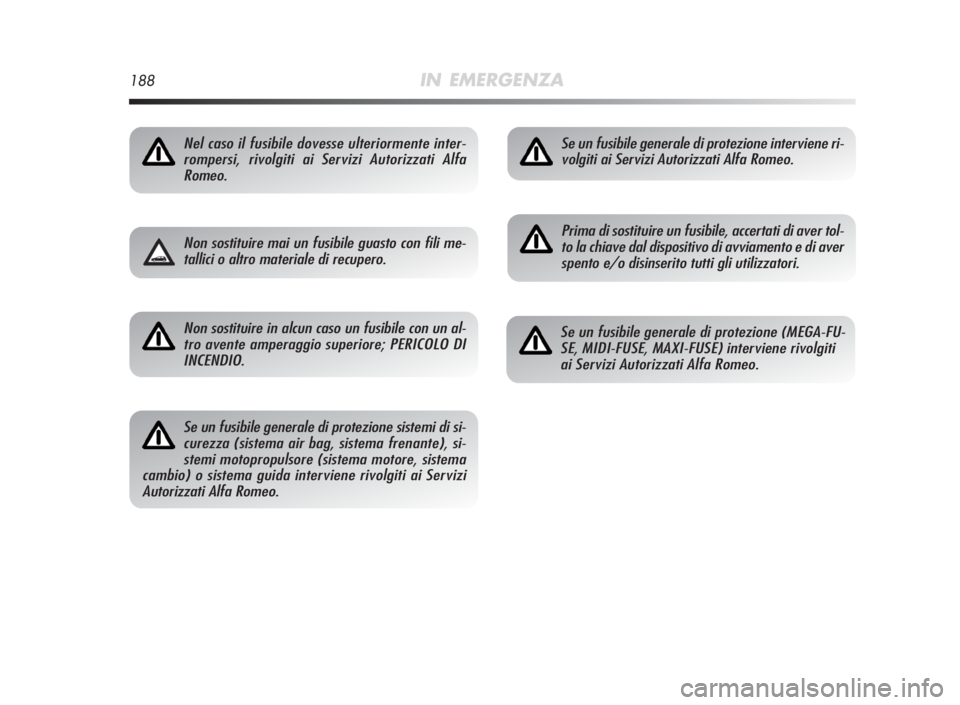

Nel caso il fusibile dovesse ulteriormente inter-
rompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
Non sostituire mai un fusibile guasto con fili me-
tallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile con un al-
tro avente amperaggio superiore; PERICOLO DI
INCENDIO.
Se un fusibile generale di protezione sistemi di si-
curezza (sistema air bag, sistema frenante), si-
stemi motopropulsore (sistema motore, sistema
cambio) o sistema guida interviene rivolgiti ai Servizi
Autorizzati Alfa Romeo.
Se un fusibile generale di protezione interviene ri-
volgiti ai Servizi Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tol-
to la chiave dal dispositivo di avviamento e di aver
spento e/o disinserito tutti gli utilizzatori.
Se un fusibile generale di protezione (MEGA-FU-
SE, MIDI-FUSE, MAXI-FUSE) interviene rivolgiti
ai Servizi Autorizzati Alfa Romeo.
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 188

IN EMERGENZA189
4
fig. 41A0J0204m
Se devi lavare il vano motore fai attenzione a non
insistere direttamente con il getto d’acqua sulla
centralina fusibili ed in corrispondenza dei moto-

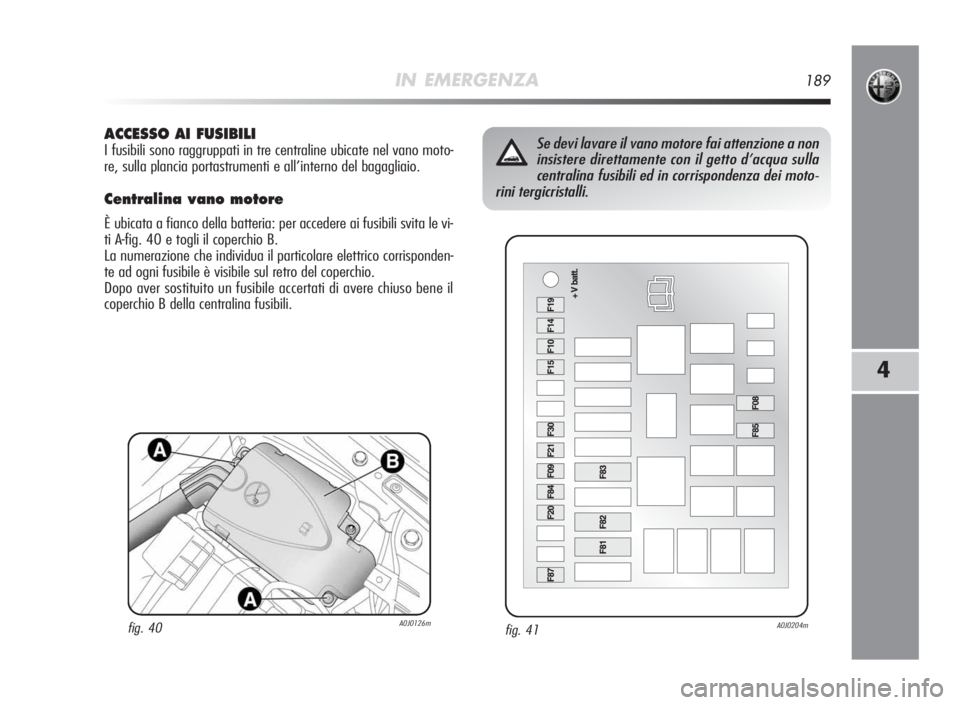

rini tergicristalli.ACCESSOAI FUSIBILI
I fusibili sono raggruppati in tre centraline ubicate nel vano moto-
re, sulla plancia portastrumenti e all’interno del bagagliaio.
Centralinavanomotore
È ubicata a fianco della batteria: per accedere ai fusibili svita le vi-
ti A-fig. 40 e togli il coperchio B.
La numerazione che individua il particolare elettrico corrisponden-
te ad ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
fig. 40A0J0126m
163-200 Alfa MiTo IT 2ed.qxd 23-12-2009 13:07 Pagina 189
