Alfa Romeo MiTo 2011 Návod k použití a údržbě (in Czech)

140BEZPEČNOST

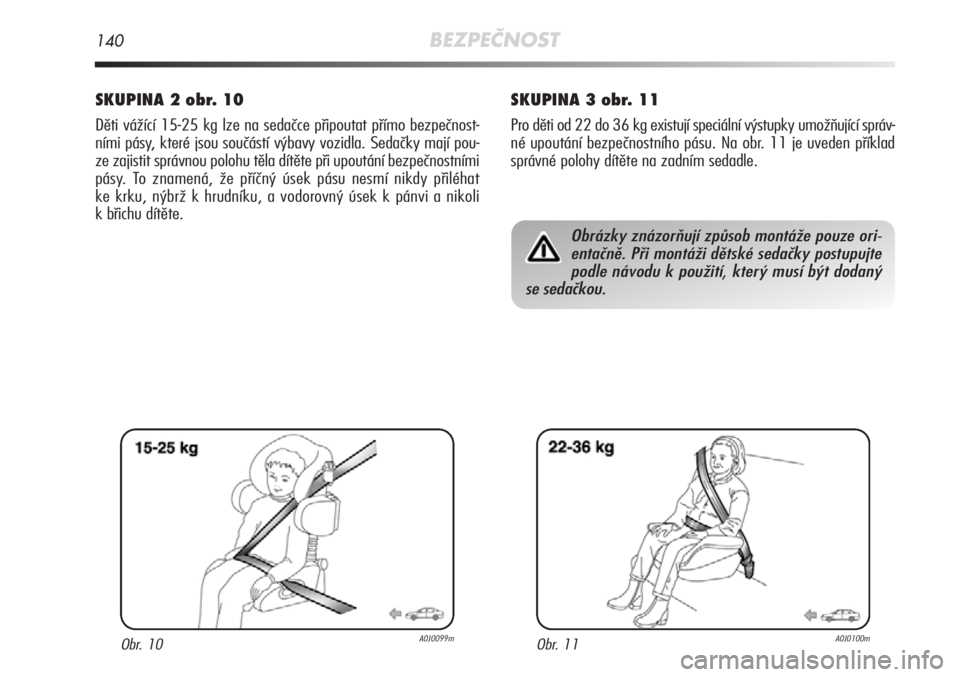

SKUPINA 2 obr. 10
Děti vážící 15-25 kg lze na sedačce připoutat př\Ťímo bezpečnost-
ními pásy, které jsou součástí výbavy vozidla. Sedačky mají \Ťpou-
ze zajistit správnou polohu těla dítěte při upoutání\Ť bezpečnostními
pásy. To znamená, že příčný úsek pásu nesmí nikdy př\Ťiléhat
ke krku, nýbrž k hrudníku, a vodorovný úsek k pánvi a nikoli
k břichu dítěte.
SKUPINA 3 obr. 11
Pro děti od 22 do 36 kg existují speciální výstupky umož\Ťňující správ-
né upoutání bezpečnostního pásu. Na obr. 11 je uveden příklad
správné polohy dítěte na zadním sedadle.
Obr. 10A0J0099mObr. 11A0J0100m
Obrázky znázorňují způsob montáže pouze ori-
entačně. Při montáži dětské sedačky postupujte
podle návodu k použití, který musí být dodaný
se sedačkou.

BEZPEČNOST141
2

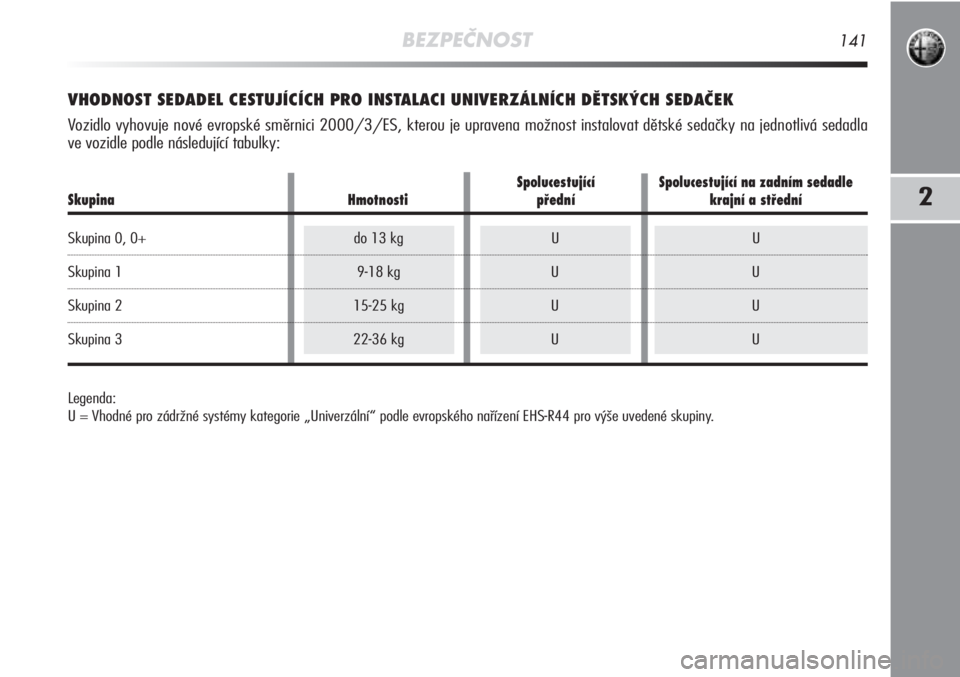

VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI UNIVERZÁLNÍCH DĚTSKÝCH SEDAČEK
Vozidlo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské se\Ťdačky na jednotlivá sedadla
ve vozidle podle následující tabulky:
Legenda:
U = Vhodné pro zádržné systémy kategorie „Univerzální“ podle evropského nařízení EHS-R44 pro výš\Ťe uvedené skupiny.
Spolucestující Spolucestující na zadním sedadle
SkupinaHmotnostipředníkrajní a střední
Skupina 0, 0+ do 13 kgU U
Skupina 1 9-18 kg U U
Skupina 2 15-25 kgU U
Skupina 3 22-36 kgU U

142BEZPEČNOST

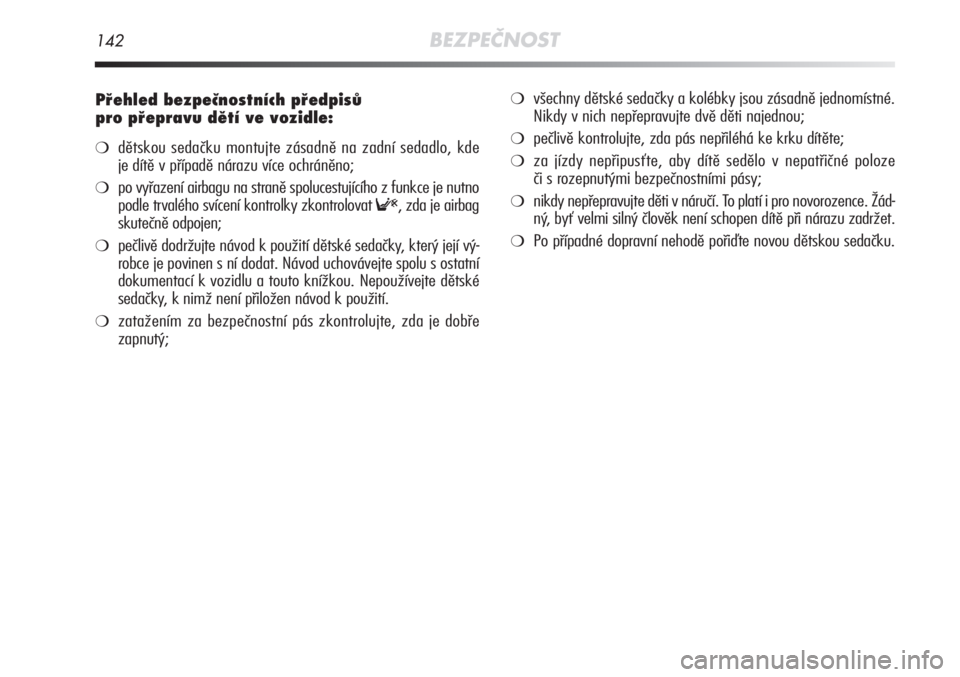

Přehled bezpečnostních předpis\b
pro přepravu dětí ve vozidle:
❍dětskou sedačku montujte zásadně na zadní sedadlo, kde
je dítě v případě nárazu více ochráněno;
❍po vyřazení airbagu na straně spolucestujícího z funkce j\Ťe nutno
podle trvalého svícení kontrolky zkontrolovat
F, zda je airbag
skutečně odpojen;
❍pečlivě dodržujte návod k použití dětské sedačky, který její vý-
robce je povinen s ní dodat. Návod uchovávejte spolu s ostatní\Ť
dokumentací k vozidlu a touto knížkou. Nepoužívejte dě\Ťtské
sedačky, k nimž není přiložen návod k použití.
❍zatažením za bezpečnostní pás zkontrolujte, zda je dobř\Ťe
zapnutý;
❍všechny dětské sedačky a kolébky jsou zásadně jedno\Ťmístné.
Nikdy v nich nepřepravujte dvě děti najednou;
❍pečlivě kontrolujte, zda pás nepřiléhá ke krku dítě\Ťte;
❍za jízdy nepřipusťte, aby dítě sedělo v nepatřič\Ťné poloze
či s rozepnutými bezpečnostními pásy;
❍nikdy nepřepravujte děti v náručí. To platí i pro novorozence. Žád-
ný, byť velmi silný člověk není schopen dítě při n\Ťárazu zadržet.
❍Po případné dopravní nehodě poři\bte novou dětskou sedačku.

BEZPEČNOST143
2

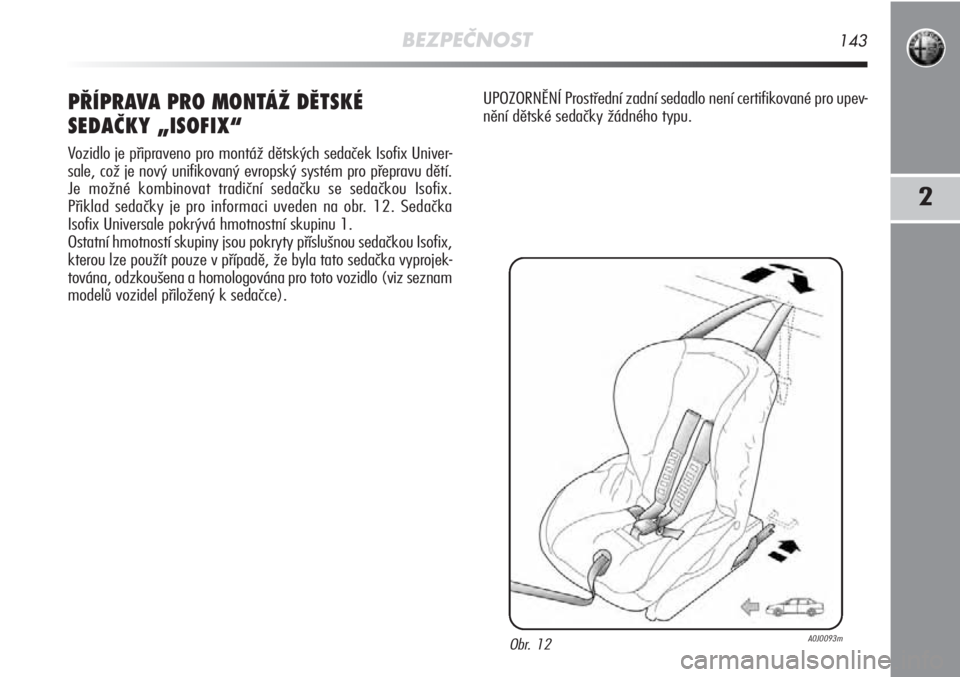

PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY „ISOFIX“
Vozidlo je připraveno pro montáž dětských sedaček Isofi\Ťx Univer-
sale, což je nový unifikovaný evropský systém pro přep\Ťravu dětí.
Je možné kombinovat tradiční sedačku se sedačkou Isofi\Ťx.
Přiklad sedačky je pro informaci uveden na obr. 12. Sedačka
Isofix Universale pokrývá hmotnostní skupinu 1.
Ostatní hmotností skupiny jsou pokryty příslušnou sedačkou Isofix,
kterou lze použít pouze v případě, že byla tato sedač\Ťka vyprojek-
tována, odzkoušena a homologována pro toto vozidlo (viz seznam\Ť
modelů vozidel přiložený k sedačce).
Obr. 12A0J0093m
UPOZORNĚNÍ Prostřední zadní sedadlo není certifikované pro upev-
nění dětské sedačky žádného typu.

144BEZPEČNOST

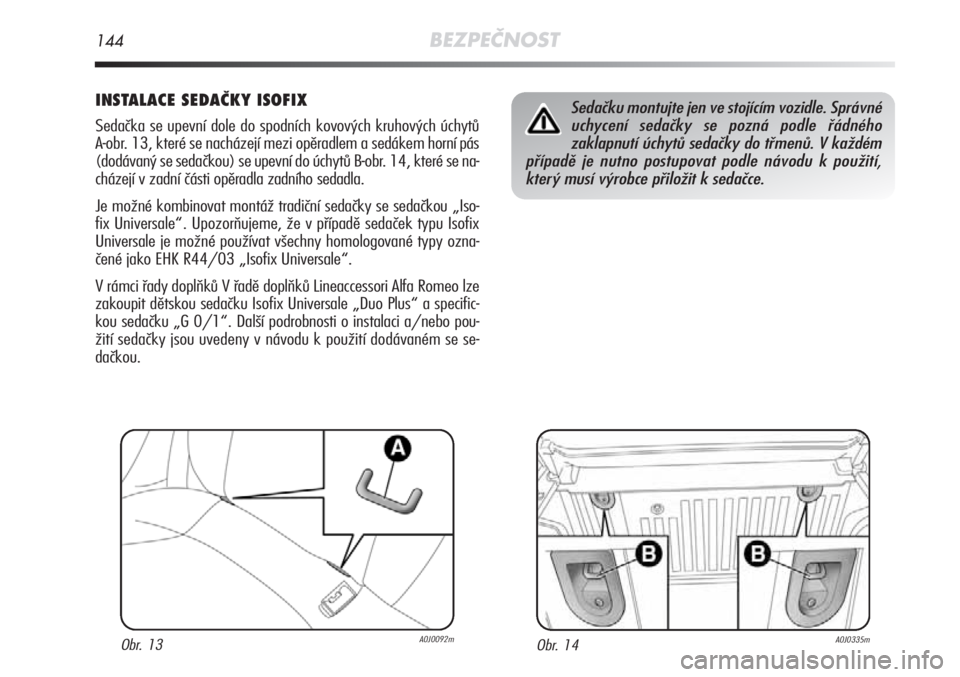

INSTALACE SEDAČKY ISOFIX
Sedačka se upevní dole do spodních kovových kruhových úchytů
A-obr. 13, které se nacházejí mezi opěradlem a sedákem horní pás
(dodávaný se sedačkou) se upevní do úchytů B-obr. 14, které se na-
cházejí v zadní části opěradla zadního sedadla.
Je možné kombinovat montáž tradiční sedačky se seda\Ťčkou „Iso-
fix Universale“. Upozorňujeme, že v případě sedaček typu Isofix
Universale je možné používat všechny homologované typy\Ť ozna-
čené jako EHK R44/03 „Isofix Universale“.
V rámci řady doplňků V řadě doplňků Lineaccessor\Ťi Alfa Romeo lze
zakoupit dětskou sedačku Isofix Universale „Duo Plus“ a spec\Ťific-
kou sedačku „G 0/1“. Další podrobnosti o instalaci a/nebo\Ť pou-
žití sedačky jsou uvedeny v návodu k použití dodáva\Ťném se se-
dačkou.
Obr. 13A0J0092m
Sedačku montujte jen ve stojícím vozidle. Správné
uchycení sedačky se pozná podle řádného
zaklapnutí úchytů sedačky do třmenů. V každém
případě je nutno postupovat podle návodu k použití,
který musí výrobce přiložit k sedačce.
Obr. 14A0J0335m

BEZPEČNOST145
2

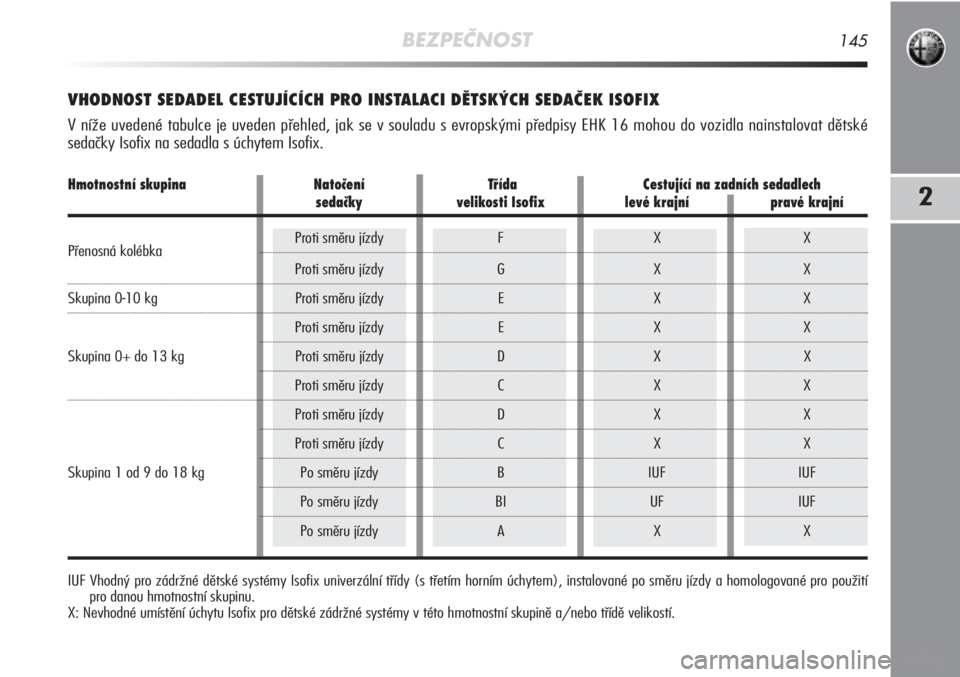

VHODNOST SEDADEL CESTUJÍCÍCH PRO INSTALACI DĚTSKÝCH SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak se v souladu s\Ť evropskými předpisy EHK 16 mohou do vozidla nainstalovat dětsk\Ťé
sedačky Isofix na sedadla s úchytem Isofix.
IUF Vhodný pro zádržné dětské systémy Isofix univerzální třídy (s třetím horním úchytem), instalované po směru jízdy a homologované pro použití
pro danou hmotnostní skupinu.
X: Nevhodné umístění úchytu Isofix pro dětské zá\Ťdržné systémy v této hmotnostní skupině a/nebo tří\Ťdě velikostí.
Hmotnostní skupina NatočeníTřída Cestující na zadních sedadlech
sedačkyvelikosti Isofix levé krajnípravé krajní
Přenosná kolébka Proti směru jízdy
FXX
Proti směru jízdy GXX
Skupina 0-10 kg Proti směru jízdyEXX
Proti směru jízdy EXX
Skupina 0+ do 13 kg Proti směru jízdyDXX
Proti směru jízdy CXX
Proti směru jízdy DXX
Proti směru jízdy CXX
Skupina 1 od 9 do 18 kg Po směru jízdyBIUFIUF
Po směru jízdy BIUFIUF
Po směru jízdy AXX

146BEZPEČNOST

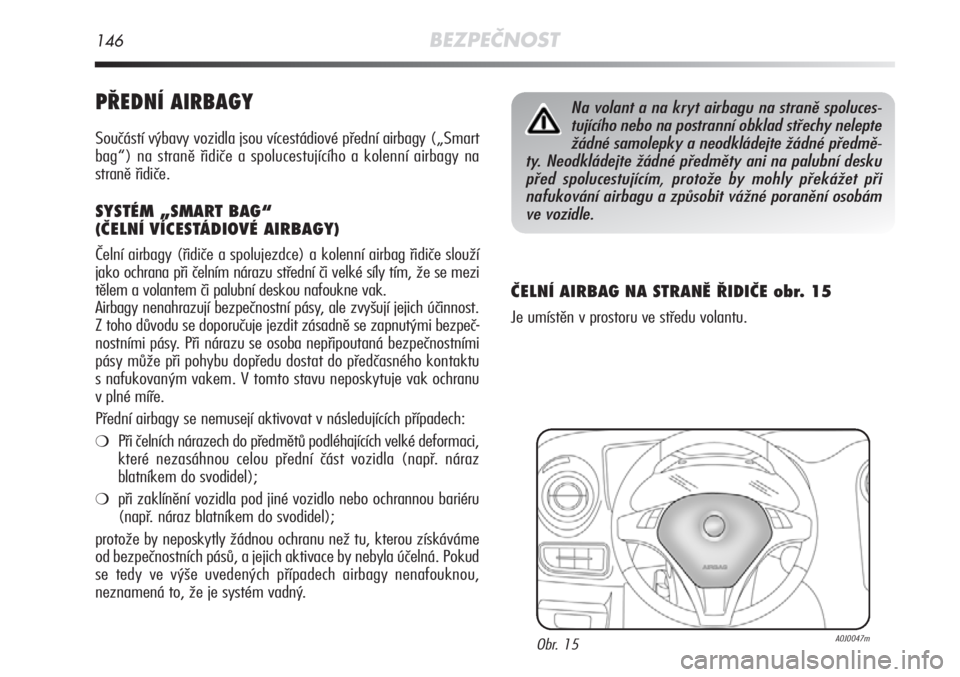

PŘEDNÍ AIRBAGY
Součástí výbavy vozidla jsou vícestádiové přední\Ť airbagy („Smart
bag“) na straně řidiče a spolucestujícího a kolenní\Ť airbagy na
straně řidiče.
SYSTÉM „SMART BAG“
(ČELNÍ VÍCESTÁDIOVÉ AIRBAGY)
Čelní airbagy (řidiče a spolujezdce) a kolenní airbag ř\Ťidiče slouží
jako ochrana při čelním nárazu střední či velké \Ťsíly tím, že se mezi
tělem a volantem či palubní deskou nafoukne vak.
Airbagy nenahrazují bezpečnostní pásy, ale zvyšují jejich účinnost.
Z toho důvodu se doporučuje jezdit zásadně se zapnutými bezpeč-
nostními pásy. Při nárazu se osoba nepřipoutaná bezpečnostními
pásy může při pohybu dopředu dostat do předčasné\Ťho kontaktu
s nafukovaným vakem. V tomto stavu neposkytuje vak ochranu
v plné míře.
Přední airbagy se nemusejí aktivovat v následujících p\Ťřípadech:
❍Při čelních nárazech do předmětů podléhající\Ťch velké deformaci,
které nezasáhnou celou přední část vozidla (např. náraz
blatníkem do svodidel);
❍při zaklínění vozidla pod jiné vozidlo nebo ochrannou bar\Ťiéru
(např. náraz blatníkem do svodidel);
protože by neposkytly žádnou ochranu než tu, kterou získá\Ťváme
od bezpečnostních pásů, a jejich aktivace by nebyla úč\Ťelná. Pokud
se tedy ve výše uvedených případech airbagy nenafouknou, \Ť
neznamená to, že je systém vadný.
ČELNÍ AIRBAG NA STRANĚ ŘIDIČE obr. 15
Je umístěn v prostoru ve středu volantu.
Na volant a na kryt airbagu na straně spoluces-
tujícího nebo na postranní obklad střechy nelepte
žádné samolepky a neodkládejte žádné předmě-
ty. Neodkládejte žádné předměty ani na palubní desku
před spolucestujícím, protože by mohly překážet př\
i
nafukování airbagu a způsobit vážné poranění oso\
bám
ve vozidle.
Obr. 15A0J0047m

BEZPEČNOST147
2

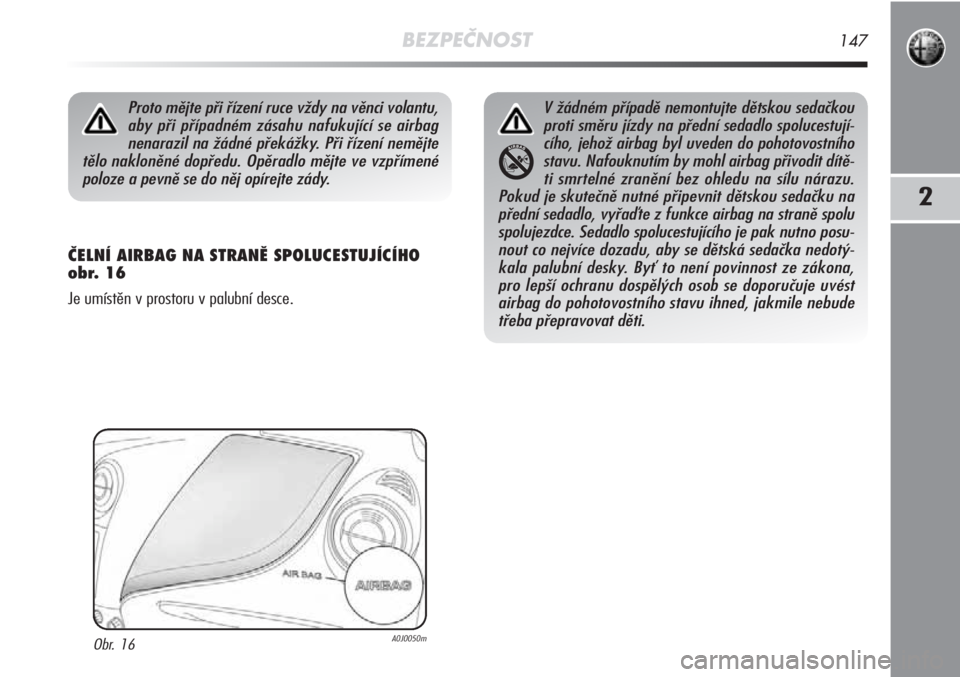

ČELNÍ AIRBAG NA STRANĚ SPOLUCESTUJÍCÍHO
obr. 16
Je umístěn v prostoru v palubní desce.
Proto mějte při řízení ruce vždy na věnci volantu,
aby při případném zásahu nafukující se airbag
nenarazil na žádné překážky. Při řízení nemějte
tělo nakloněné dopředu. Opěradlo mějte ve vzpřím\
ené
poloze a pevně se do něj opírejte zády.
Obr. 16A0J0050m
V žádném případě nemontujte dětskou sedačkou
proti směru jízdy na přední sedadlo spolucestují-
cího, jehož airbag byl uveden do pohotovostního
stavu. Nafouknutím by mohl airbag přivodit dítě-
ti smrtelné zranění bez ohledu na sílu nárazu.
Pokud je skutečně nutné připevnit dětskou sedačku na
přední sedadlo, vyřaďte z funkce airbag na straně spolu
spolujezdce. Sedadlo spolucestujícího je pak nutno posu-
nout co nejvíce dozadu, aby se dětská sedačka nedotý-
kala palubní desky. Byť to není povinnost ze zákona,
pro lepší ochranu dospělých osob se doporučuje uvést
airbag do pohotovostního stavu ihned, jakmile nebude
třeba přepravovat děti.

148BEZPEČNOST

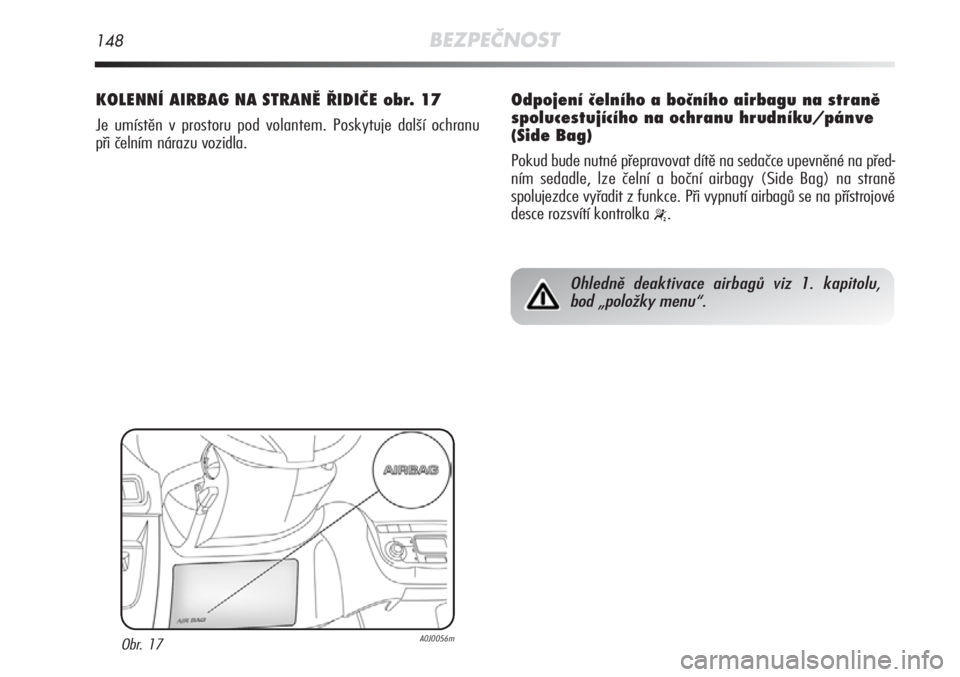

KOLENNÍ AIRBAG NA STRANĚ ŘIDIČE obr. 17
Je umístěn v prostoru pod volantem. Poskytuje další ochranu
při čelním nárazu vozidla.
Obr. 17A0J0056m
Ohledně deaktivace airbagů viz 1. kapitolu,
bod „položky menu“.
Odpojení čelního a bočního airbagu na straně
spolucestujícího na ochranu hrudníku/pánve
(Side Bag)
Pokud bude nutné přepravovat dítě na sedačce upevněné\Ť na před-
ním sedadle, lze čelní a boční airbagy (Side Bag) na st\Ťraně
spolujezdce vyřadit z funkce. Při vypnutí airbagů se na př\Ťístrojové
desce rozsvítí kontrolka
“.

BEZPEČNOST149
2

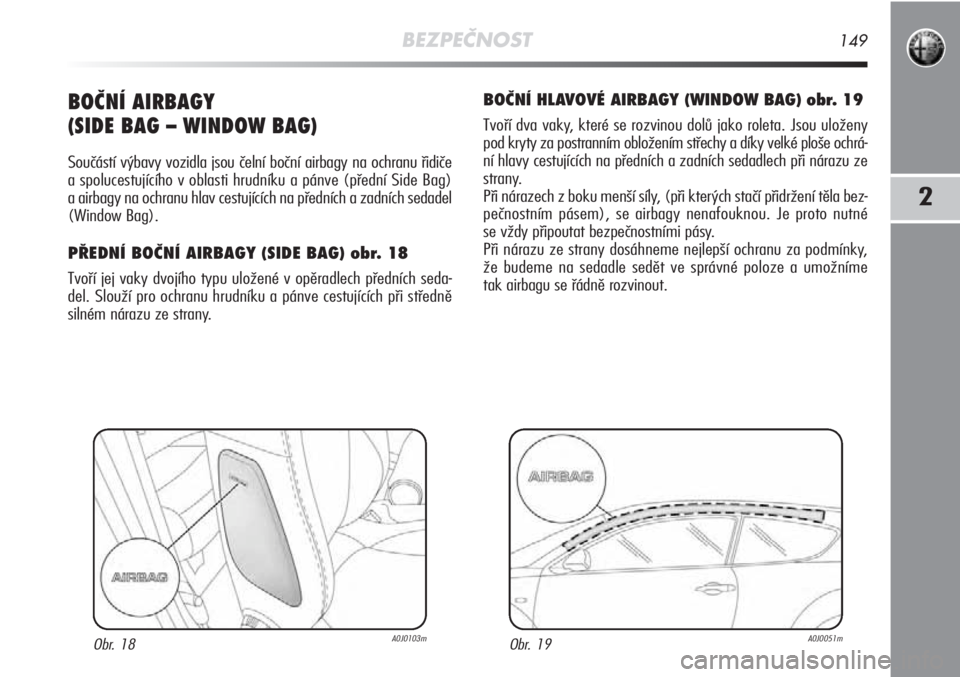

BOČNÍ AIRBAGY
(SIDE BAG – WINDOW BAG)
Součástí výbavy vozidla jsou čelní boční airbagy\Ť na ochranu řidiče
a spolucestujícího v oblasti hrudníku a pánve (přední Side Bag)
a airbagy na ochranu hlav cestujících na předních a zadní\Ťch sedadel
(Window Bag).
PŘEDNÍ BOČNÍ AIRBAGY (SIDE BAG) obr. 18
Tvoří jej vaky dvojího typu uložené v opěradlech př\Ťedních seda-
del. Slouží pro ochranu hrudníku a pánve cestujících při středně
silném nárazu ze strany.
BOČNÍ HLAVOVÉ AIRBAGY (WINDOW BAG) obr. 19
Tvoří dva vaky, které se rozvinou dolů jako roleta. Jsou uloženy
pod kryty za postranním obložením střechy a díky velké ploš\Ťe ochrá-
ní hlavy cestujících na předních a zadních sedadlech p\Ťři nárazu ze
strany.
Při nárazech z boku menší síly, (při kterých stačí přidržení těla bez-
pečnostním pásem), se airbagy nenafouknou. Je proto nutné
se vždy připoutat bezpečnostními pásy.
Při nárazu ze strany dosáhneme nejlepší ochranu za podmí\Ťnky,
že budeme na sedadle sedět ve správné poloze a umožním\Ťe
tak airbagu se řádně rozvinout.
Obr. 18A0J0103mObr. 19A0J0051m
