Alfa Romeo MiTo 2012 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

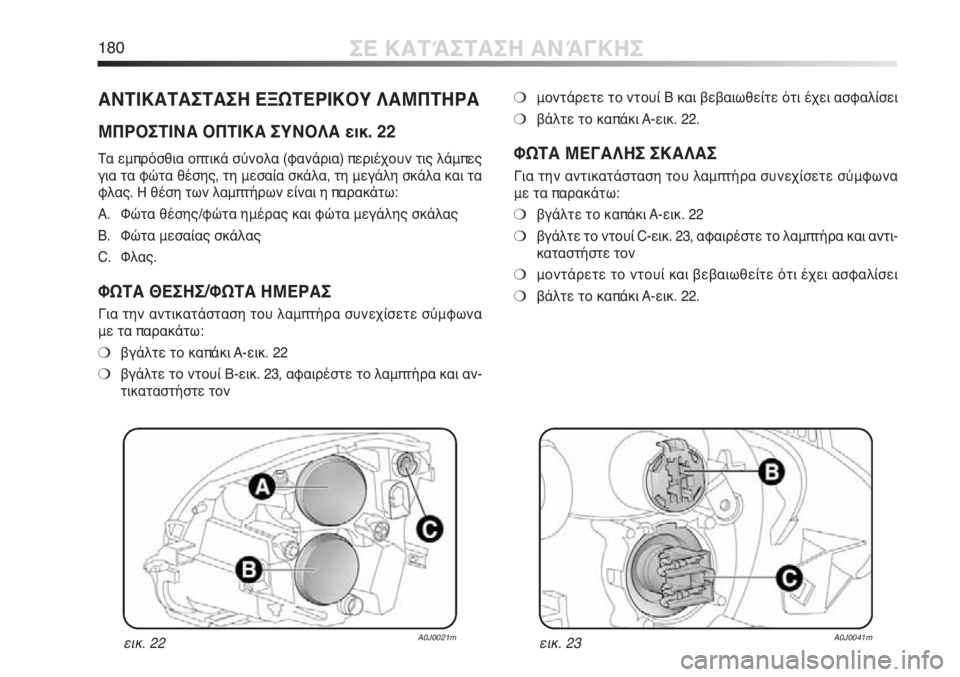

180ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 22
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες
γιαταφώταθέσης,τημεσαίασκάλα,τημεγάλησκάλακαιτα
φλας. Η θέση των λαμπτήρων είναι η παρακάτω:
A. Φώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλας
B. Φώτα μεσαίας σκάλας
C. Φλας.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το καπάκι A-εικ. 22
❍βγάλτε το ντουί Β-εικ. 23, αφαιρέστε το λαμπτήρα και αν-
τικαταστήστε τον
❍μοντάρετε το ντουί B και βεβαιωθείτε ότι έχει ασφαλίσει
❍βάλτε το καπάκι A-εικ. 22.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το καπάκι A-εικ. 22
❍βγάλτε το ντουί C-εικ. 23, αφαιρέστε το λαμπτήρα και αντι-
καταστήστε τον
❍μοντάρετε το ντουί και βεβαιωθείτε ότι έχει ασφαλίσει
❍βάλτε το καπάκι A-εικ. 22.
εικ. 22A0J0021mεικ. 23A0J0041m

4

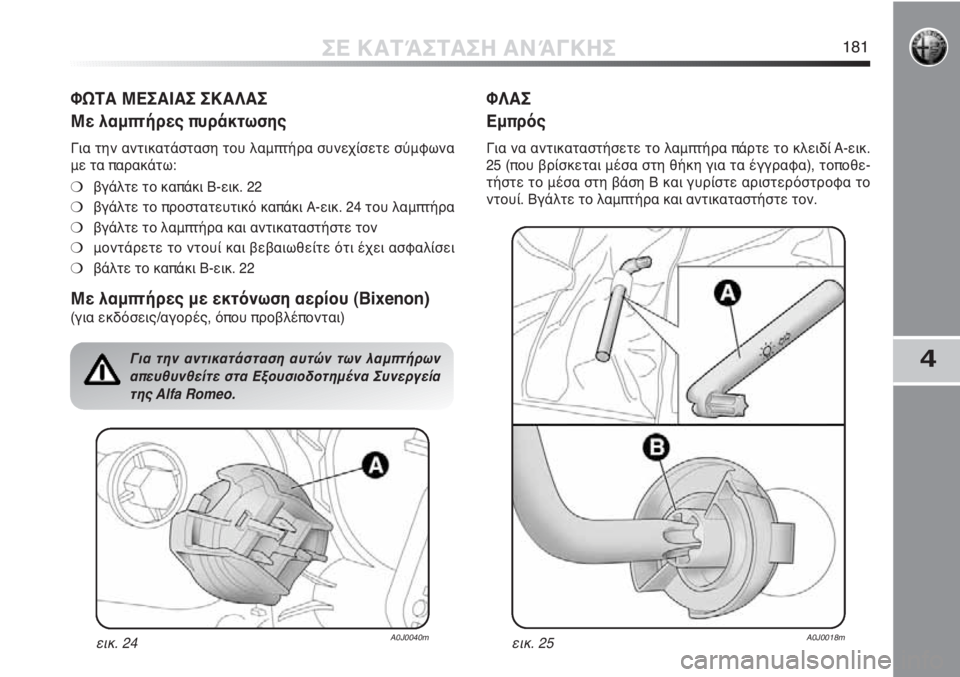

ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ181
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍βγάλτε το καπάκι Β-εικ. 22
❍βγάλτε το προστατευτικό καπάκι Α-εικ. 24 του λαμπτήρα
❍βγάλτε το λαμπτήρα και αντικαταστήστε τον
❍μοντάρετε το ντουί και βεβαιωθείτε ότι έχει ασφαλίσει
❍βάλτε το καπάκι Β-εικ. 22
Με λαμπτήρες με εκτόνωση αερίου (Bixenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
ΦΛΑΣ
Εμπρός
Για να αντικαταστήσετε το λαμπτήρα πάρτε το κλειδί A-εικ.
25 (που βρίσκεται μέσα στη θήκη για τα έγγραφα), τοποθε-
τήστε το μέσα στη βάση Β και γυρίστε αριστερόστροφα το
ντουί. Βγάλτε το λαμπτήρα και αντικαταστήστε τον.
εικ. 24A0J0040m
Για την αντικατάσταση αυτών των λαμπτήρων
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία
της Alfa Romeo.
εικ. 25A0J0018m

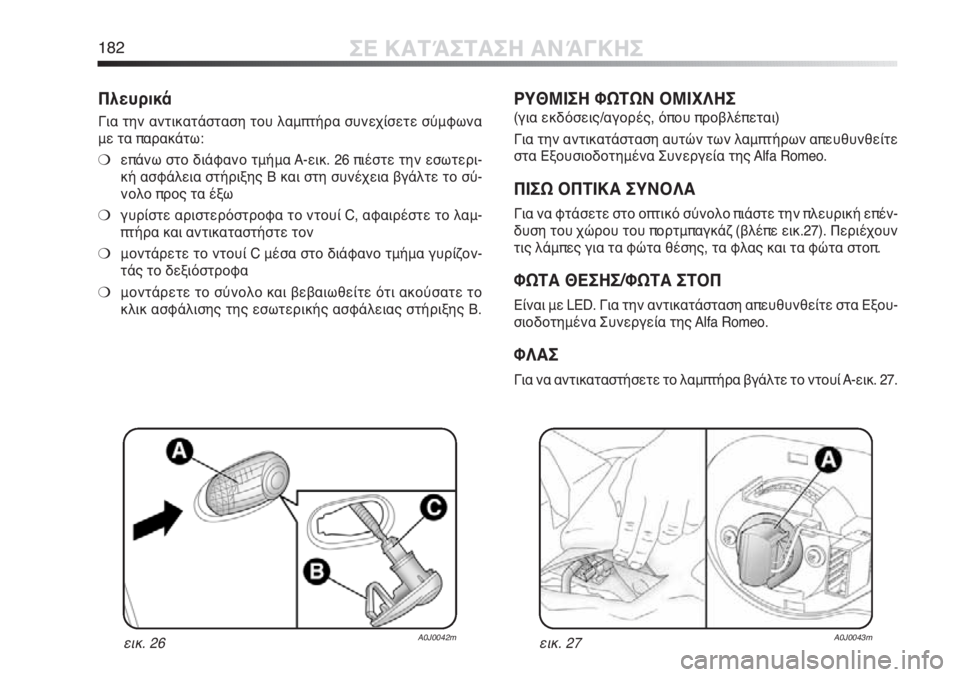

182ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
Πλευρικά
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍επάνω στο διάφανο τμήμα A-εικ. 26 πιέστε την εσωτερι-
κή ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύ-
νολο προς τα έξω
❍γυρίστε αριστερόστροφα το ντουί C, αφαιρέστε το λαμ-
πτήρα και αντικαταστήστε τον
❍μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζον-
τάς το δεξιόστροφα
❍μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το
κλικ ασφάλισης της εσωτερικής ασφάλειας στήριξης Β.
ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε
στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για να φτάσετε στο οπτικό σύνολο πιάστε την πλευρική επέν-
δυση του χώρου του πορτμπαγκάζ (βλέπε εικ.27). Περιέχουν
τις λάμπες για τα φώτα θέσης, τα φλας και τα φώτα στοπ.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠ
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΛΑΣ
Για να αντικαταστήσετε το λαμπτήρα βγάλτε το ντουί A-εικ. 27.
εικ. 26A0J0042mεικ. 27A0J0043m

4
ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ183

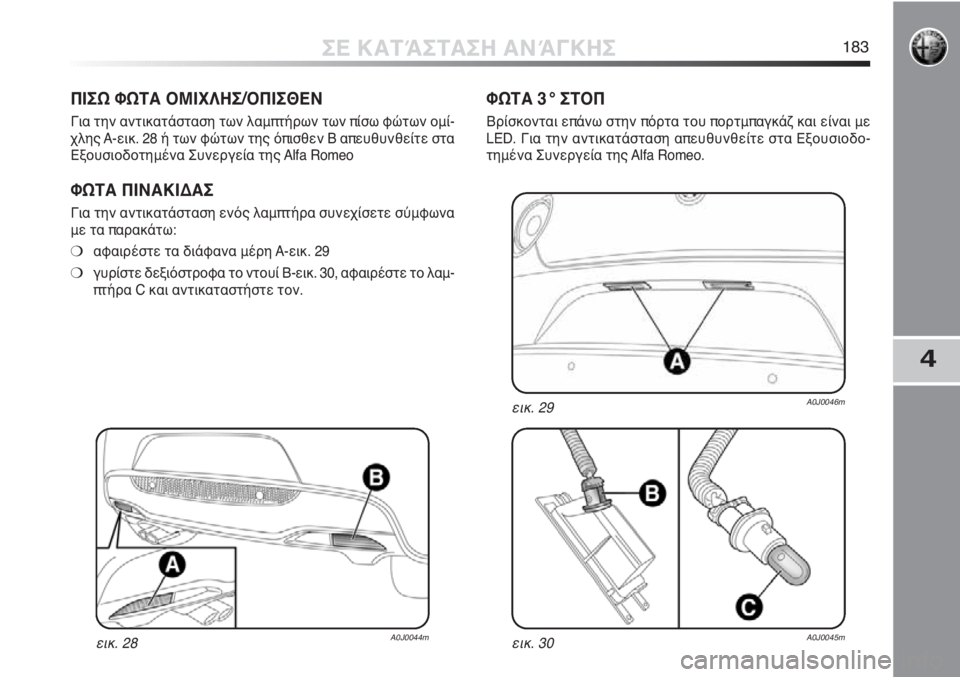

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΟΠΙΣΘΕΝ
Για την αντικατάσταση των λαμπτήρων των πίσω φώτων ομί-
χλης A-εικ. 28 ή των φώτων της όπισθεν B απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍αφαιρέστε τα διάφανα μέρη A-εικ. 29
❍γυρίστε δεξιόστροφα το ντουί Β-εικ. 30, αφαιρέστε το λαμ-
πτήρα C και αντικαταστήστε τον.
ΦΩΤΑ 3 ° ΣΤΟΠ
Βρίσκονται επάνω στην πόρτα του πορτμπαγκάζ και είναι με
LED. Για την αντικατάσταση απευθυνθείτε στα Εξουσιοδο-
τημένα Συνεργεία της Alfa Romeo.
εικ. 28A0J0044mεικ. 30A0J0045m
εικ. 29A0J0046m

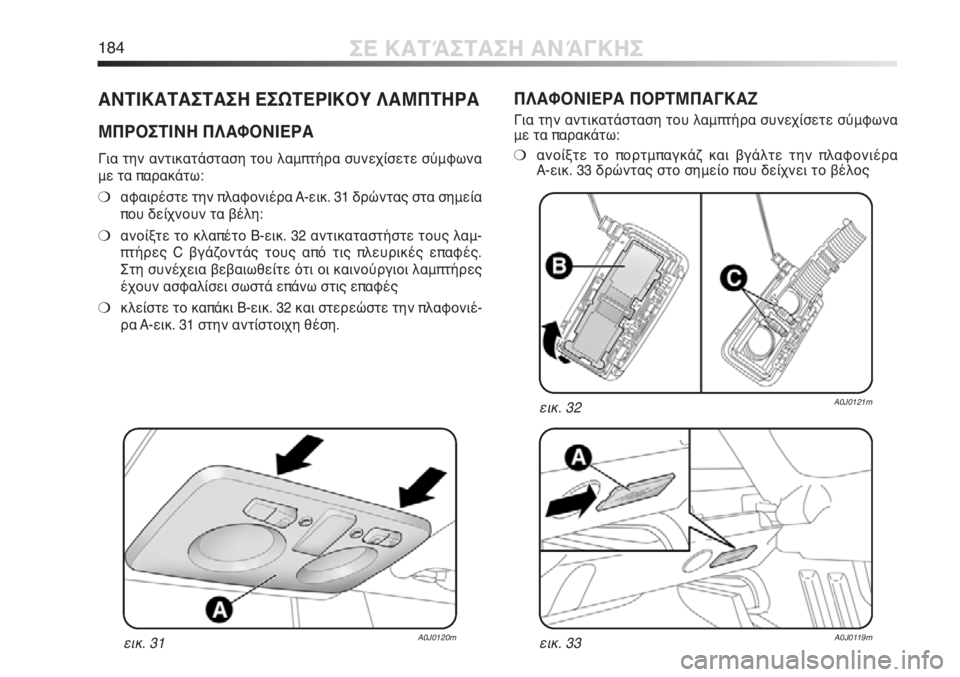

184ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍αφαιρέστε την πλαφονιέρα A-εικ. 31 δρώντας στα σημεία
που δείχνουν τα βέλη:
❍ανοίξτε το κλαπέτο B-εικ. 32 αντικαταστήστε τους λαμ-
πτήρες C βγάζοντάς τους από τις πλευρικές επαφές.
Στη συνέχεια βεβαιωθείτε ότι οι καινούργιοι λαμπτήρες
έχουν ασφαλίσει σωστά επάνω στις επαφές
❍κλείστε το καπάκι B-εικ. 32 και στερεώστε την πλαφονιέ-
ρα A-εικ. 31 στην αντίστοιχη θέση.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα
A-εικ. 33 δρώντας στο σημείο που δείχνει το βέλος
εικ. 31A0J0120m
εικ. 32A0J0121m
εικ. 33A0J0119m

4

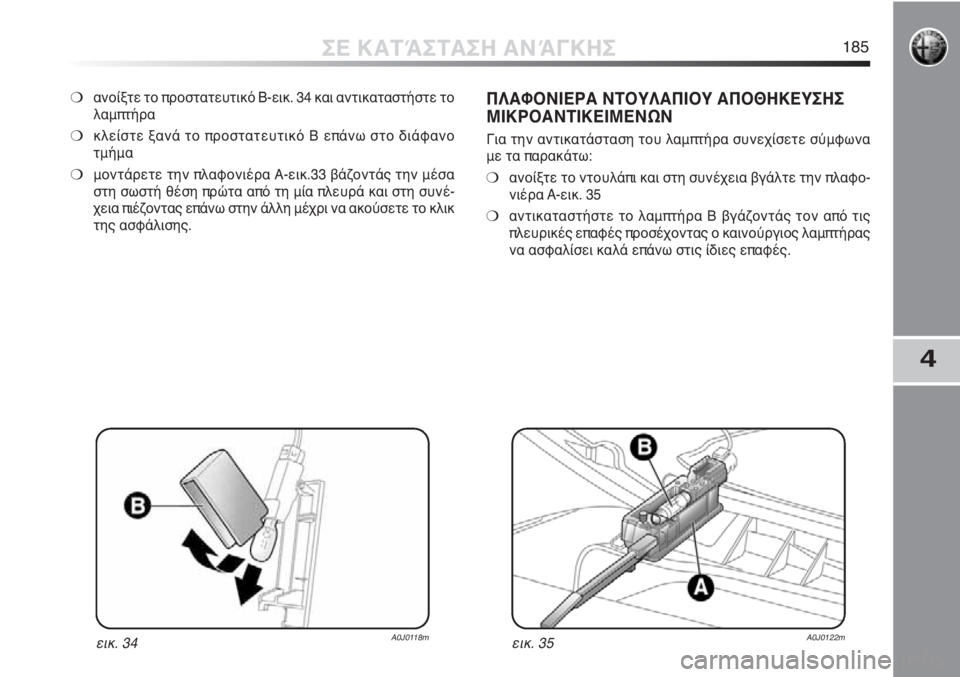

ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ185
❍ανοίξτε το προστατευτικό B-εικ. 34 και αντικαταστήστε το
λαμπτήρα
❍κλείστε ξανά το προστατευτικό Β επάνω στο διάφανο
τμήμα
❍μοντάρετε την πλαφονιέρα Α-εικ.33 βάζοντάς την μέσα
στη σωστή θέση πρώτα από τη μία πλευρά και στη συνέ-
χεια πιέζοντας επάνω στην άλλη μέχρι να ακούσετε το κλικ
της ασφάλισης.
ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφο-
νιέρα A-εικ. 35
❍αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις
πλευρικές επαφές προσέχοντας ο καινούργιος λαμπτήρας
να ασφαλίσει καλά επάνω στις ίδιες επαφές.
εικ. 34A0J0118mεικ. 35A0J0122m

186ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ

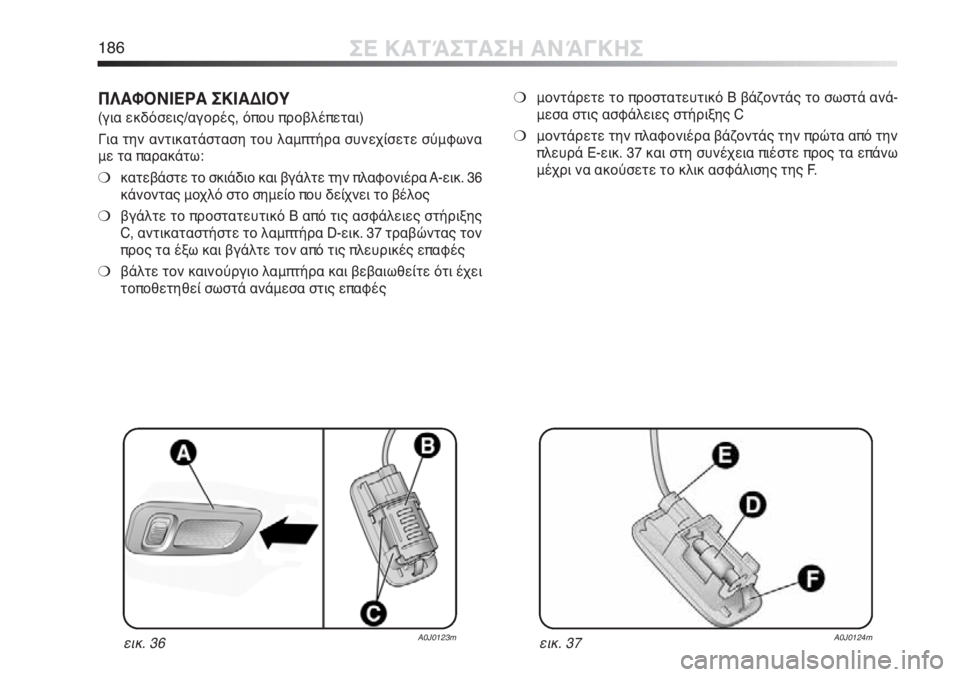

ΠΛΑΦΟΝΙΕΡΑ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍κατεβάστε το σκιάδιο και βγάλτε την πλαφονιέρα A-εικ. 36
κάνοντας μοχλό στο σημείο που δείχνει το βέλος
❍βγάλτε το προστατευτικό B από τις ασφάλειες στήριξης
C, αντικαταστήστε το λαμπτήρα D-εικ. 37 τραβώντας τον
προς τα έξω και βγάλτε τον από τις πλευρικές επαφές
❍βάλτε τον καινούργιο λαμπτήρα και βεβαιωθείτε ότι έχει
τοποθετηθεί σωστά ανάμεσα στις επαφές
❍μοντάρετε το προστατευτικό B βάζοντάς το σωστά ανά-
μεσα στις ασφάλειες στήριξης C
❍μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την
πλευρά E-εικ. 37 και στη συνέχεια πιέστε προς τα επάνω
μέχρι να ακούσετε το κλικ ασφάλισης της F.
εικ. 36A0J0123mεικ. 37A0J0124m

4

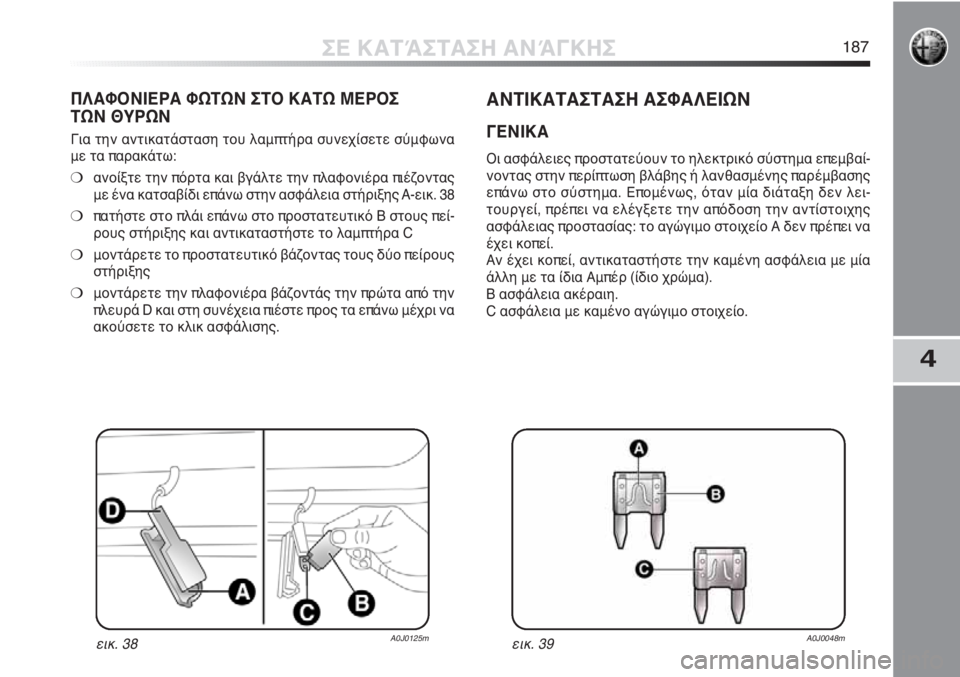

ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ187
ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ
ΤΩΝ ΘΥΡΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα
με τα παρακάτω:
❍ανοίξτε την πόρτα και βγάλτε την πλαφονιέρα πιέζοντας
με ένα κατσαβίδι επάνω στην ασφάλεια στήριξης A-εικ. 38
❍πατήστε στο πλάι επάνω στο προστατευτικό B στους πεί-
ρους στήριξης και αντικαταστήστε το λαμπτήρα C
❍μοντάρετε το προστατευτικό βάζοντας τους δύο πείρους
στήριξης
❍μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την
πλευρά D και στη συνέχεια πιέστε προς τα επάνω μέχρι να
ακούσετε το κλικ ασφάλισης.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαί-
νοντας στην περίπτωση βλάβης ή λανθασμένης παρέμβασης
επάνω στο σύστημα. Επομένως, όταν μία διάταξη δεν λει-
τουργεί, πρέπει να ελέγξετε την απόδοση την αντίστοιχης
ασφάλειας προστασίας: το αγώγιμο στοιχείο Α δεν πρέπει να
έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία
άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη.
C ασφάλεια με καμένο αγώγιμο στοιχείο.
εικ. 39A0J0048mεικ. 38A0J0125m

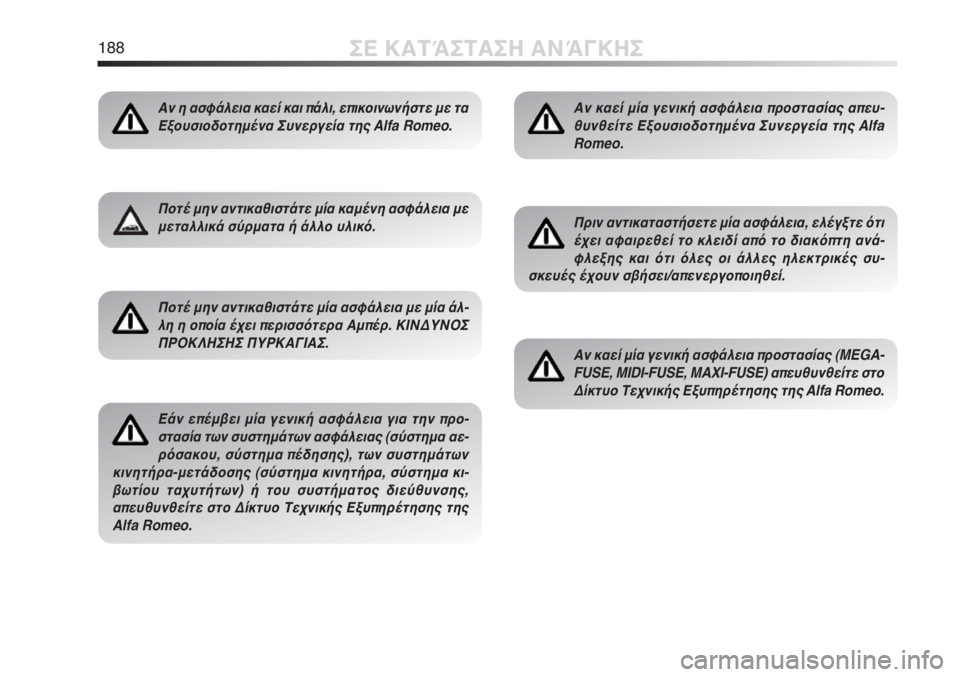

188ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με
μεταλλικά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλ-
λη η οποία έχει περισσότερα Αμπέρ. ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
Εάν επέμβει μία γενική ασφάλεια για την προ-
στασία των συστημάτων ασφάλειας (σύστημα αε-
ρόσακου, σύστημα πέδησης), των συστημάτων
κινητήρα-μετάδοσης (σύστημα κινητήρα, σύστημα κι-
βωτίου ταχυτήτων) ή του συστήματος διεύθυνσης,
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.
Αν καεί μία γενική ασφάλεια προστασίας απευ-
θυνθείτε Εξουσιοδοτημένα Συνεργεία της Alfa
Romeo.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι
έχει αφαιρεθεί το κλειδί από το διακόπτη ανά-
φλεξης και ότι όλες οι άλλες ηλεκτρικές συ-
σκευές έχουν σβήσει/απενεργοποιηθεί.
Αν καεί μία γενική ασφάλεια προστασίας (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Alfa Romeo.

4

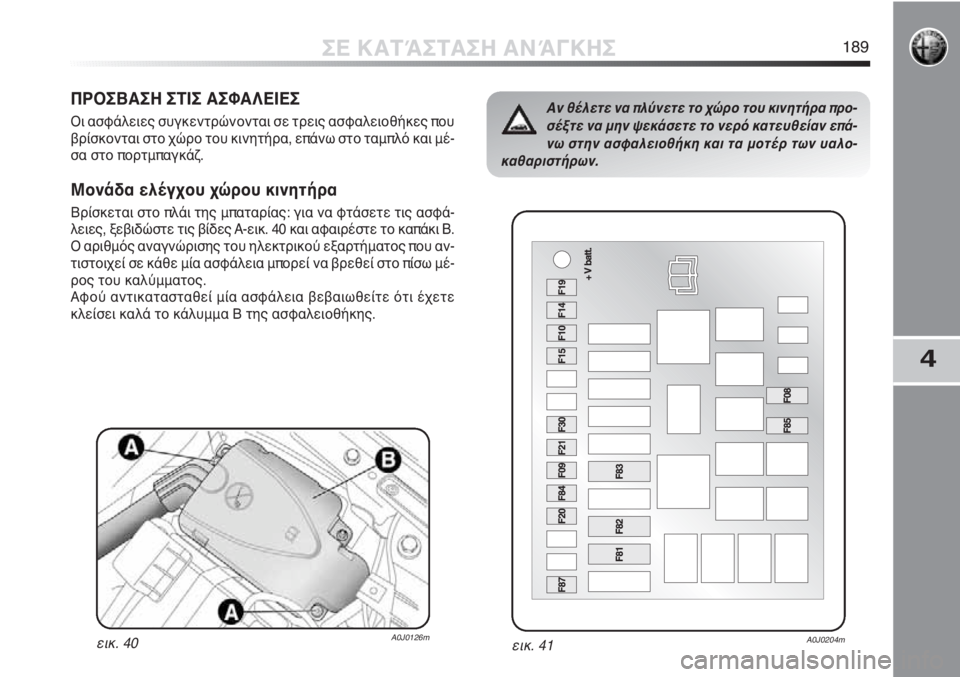

ΣΕ ΚΑΤΆΣΤΑΣΗ ΑΝΆΓΚΗΣ189
εικ. 41A0J0204m
Αν θέλετε να πλύνετε το χώρο του κινητήρα προ-
σέξτε να μην ψεκάσετε το νερό κατευθείαν επά-
νω στην ασφαλειοθήκη και τα μοτέρ των υαλο-
καθαριστήρων.ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες που
βρίσκονται στο χώρο του κινητήρα, επάνω στο ταμπλό και μέ-
σα στο πορτμπαγκάζ.
Μονάδα ελέγχου χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας: για να φτάσετε τις ασφά-
λειες, ξεβιδώστε τις βίδες A-εικ. 40 και αφαιρέστε το καπάκι B.
Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρτήματος που αν-
τιστοιχεί σε κάθε μία ασφάλεια μπορεί να βρεθεί στο πίσω μέ-
ρος του καλύμματος.
Αφού αντικατασταθεί μία ασφάλεια βεβαιωθείτε ότι έχετε
κλείσει καλά το κάλυμμα Β της ασφαλειοθήκης.
εικ. 40A0J0126m
