Alfa Romeo MiTo 2012 Drift- och underhållshandbok (in Swedish)

60LÄR KÄNNA DIN BIL
BAK
För baksätet finns det två nackstöd som kan höjdregleras \
(för re-
gleringen, se beskrivningen i det föregående avsnittet). På vi\
ssa
versioner finns det även ett nackstöd för den mittersta sittpla\
tsen.
För att ta bort nackstöden:
❍för upp nackstöden så högt det går
❍tryck på knapparna A -fig. 25 och ta sedan bort nackstöden
genom att dra dem uppåt.
RATT
Ratten kan ställas in axialt och i höjdled.
För att genomföra justeringen: lås först upp spaken A-fig. 2\
6 och
för den framåt (position 1) och ställ sedan in ratten. Lås\
sedan
spaken A genom att föra den stegvis mot ratten (position 2).
fig. 25A0J0083mfig. 26A0J0034m
Inställningarna får bara göras i bil som står stillaoch med avstängd motor.

LÄR KÄNNA DIN BIL61
1BACKSPEGLAR
INNERBACKSPEGEL
Med spaken A-fig. 27 går det att ställa in spegeln på två ol\
ika
lägen: normalt eller bländfritt.
Vissa versioner har försetts med en elektrokromatisk innerback-
spegel. Aktivera/inaktivera den elektrokromatiska funktionen med
knappen ON/OFF fig. 27a. När man lägger i backen anpassar
sig backspegeln alltid till dagsljuset.
fig. 27aA0J0336m
Alla slags åtgärder inom eftermarknad som på-verkar styrning eller rattstång (t.ex. montering avstöldskydd) är absolut förbjudna. Utöver en för-
sämring av systemets prestanda och garantibortfall, kan detta orsaka allvarliga säkerhetsproblem och bristandeöverensstämmelse med bilens typgodkännande.
fig. 27A0J0108m

62LÄR KÄNNA DIN BIL
För att ställa in spegeln trycker man på knappen B i någon av de
fyra riktningar som anges av pilarna.
VARNING När man är färdig med inställningen för man reglag\
et
A till läge 0 för att undvika oavsiktliga ändringar.
Infällning av speglar (eldriven)
(beroende på version/marknad)
För att fälla in speglarna, tryck på knappen C-fig. 28. Tryck en
gång till på knappen för att ställa speglarna i körläge.
Manuell infällning av spegeln
Om nödvändigt kan du fälla in speglarna genom att flytta dem från
läge 1-fig. 29 till läge 2.
VARNING Under körning ska speglarna alltid vara i position 1.
Inställning av speglar
Inställning/infällning av speglarna kan endast göras med start-
nyckeln på MAR. Välj önskad spegel med reglaget A-fig. 28:
❍position 1: vänster ytterspegel
❍position 2: höger ytterspegel.
fig. 28A0J0022mfig. 29A0J0035m
YTTERBACKSPEGLAR
Ytterbackspegeln på förarsidan är något svängd,vilket kan påverka avståndsuppfattningen enaning.

LÄR KÄNNA DIN BIL63
1KLIMATKOMFORT

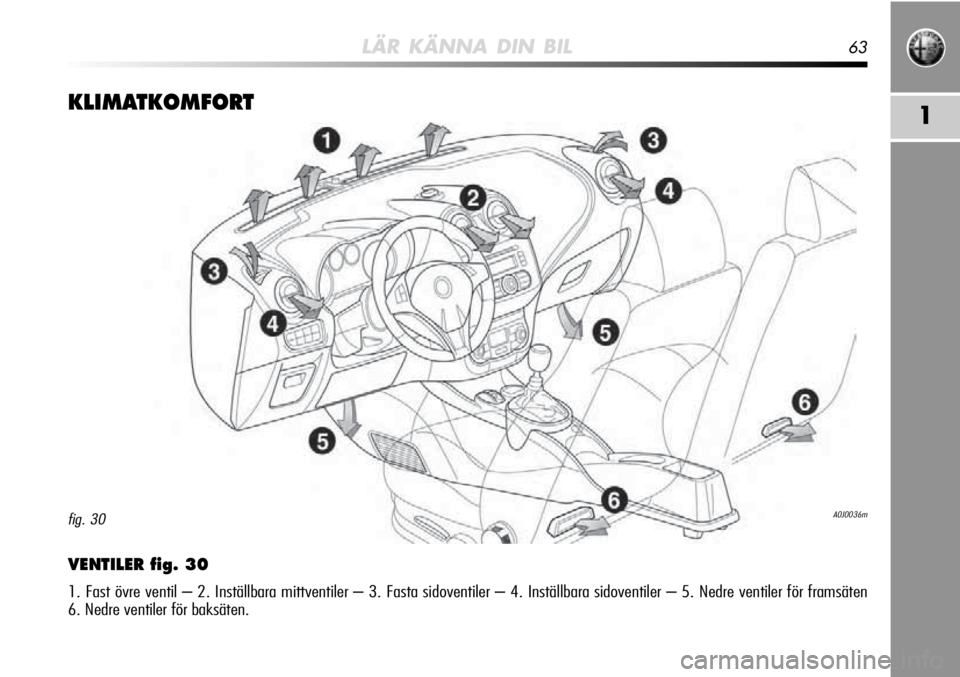

VENTILER fig. 30
1. Fast övre ventil – 2. Inställbara mittventiler – 3. Fasta\
sidoventiler – 4. Inställbara sidoventiler – 5. Nedre ventiler\
för framsäten
6. Nedre ventiler för baksäten.
A0J0036mfig. 30

64LÄR KÄNNA DIN BIL
UPPVÄRMNINGS-/KLIMATANLÄGGNING
A0J0074mfig. 31
REGLAGE fig. 31
A Inställningsratt för reglering av lufttemperaturen (röd = varm/blå = kall)
B Inställningsratt för aktivering/reglering av fläkt
p0 = fläkt avstängd
1-2-3 = ventilationshastighet
4
-= ventilation vid maximal hastighet C Inställningsratt för luftdistribution
¶Luftflöde mot förarens/passagerarens kropp
ßLuftflöde mot förarens/passagerarens kropp och fotområdet
©Luftflöde mot det främre och bakre fotområdet
®Luftflöde mot fotområdet och vindrutan
-Luftflöde mot vindrutan
D Knapp för aktivering/inaktivering av luftcirkulationen
E Knapp för aktivering/inaktivering av klimatanläggningen (endast versioner med manuell klimatanläggning)
F Knapp för aktivering/inaktivering av den eluppvärmda bakrutan

LÄR KÄNNA DIN BIL65
1
VENTILATION I KUPÉN
Gör så här för att få en fullgod ventilation:
❍Vrid inställningsratten till det blå området.
❍Tryck på knappen D för att koppla ifrån återcirkulationen av k\
u-
péluft (lysdiod på knappen släckt).
❍Vrid inställningsratten C till ¶.
❍Vrid inställningsratten B till önskad hastighet.
KLIMATANLÄGGNING (avkylning)
(finns bara på versioner med manuell
klimatanläggning)
För att kyla ner kupén gör man så här:
❍Vrid inställningsratten till det blå området.
❍Aktivera återcirkulationen av kupéluft genom att trycka på
knapp D (lysdiod på knappen som lyser).
❍Vrid inställningsratten C till ¶.
❍Tryck på knappen E för att aktivera klimatanläggningen och
vrid inställningsratten B minst till 1 (hastighet 1); för en sna\
b-
bare aktivering, vrid inställningsratten B till 4
-(fläktens max-
imala hastighet).
Reglera kylningen
❍Vrid inställningsknappen A till höger för att höja temperatur\
en.
❍Tryck på knappen D för att koppla ifrån återcirkulationen av k\
u-
péluft (lysdiod på knappen släckt).
❍Vrid inställningsratten B för att minska fläktens hastighet.
UPPVÄRMNING AV KUPÉN
Gör så här:
❍Vrid inställningsratten A till det röda området.
❍Vrid inställningsratten C till önskad symbol.
❍Vrid inställningsratten B till önskad hastighet.
Snabbuppvärmning
För att uppnå en snabb uppvärmning, utför följande procedur:
❍Vrid inställningsratten A till det röda området.
❍Tryck på knappen D för att aktivera återcirkulationen av ku-
péluft.
❍Vrid inställningsratten C till ©.
❍Vrid inställningsratten B till 4 -(maximal fläkthastighet).
Använd sedan reglagen för att ställa in önskad komfort och tryck
på knappen D för att inaktivera återcirkulationen av kupéluf\
t (lys-
dioden på knappen släcks) för att undvika imma på rutorna.
VARNING Om motorn är kall tar det ett par minuter innan man kan
genomföra en snabb uppvärmning av kupén.

66LÄR KÄNNA DIN BIL
SNABB AVIMNING/AVFROSTNING
AV FRAMRUTOR (VINDRUTA OCH SIDORUTOR)
Klimatanläggningen är mycket användbar när man vill påsky\
nda
avimningen. Reglera reglagen enligt beskrivningen ovan och akti-
vera klimatanläggningen genom att trycka på knappen E.
Gör så här:
❍Vrid inställningsratten A till det röda området.
❍Vrid inställningsratten B till 4 -(maximal fläkthastighet).
❍Vrid inställningsratten C till -.
❍Tryck på knappen D för att koppla ifrån återcirkulationen av k\
u-
péluft (lysdiod på knappen släckt).
När imman tagits bort/avfrostningen utförts, använd reglagen som
används i normala fall för att återställa den önskade komforten.
Förhindra att imma bildas på rutorna
Klimatanläggningen är mycket användbar för att förebygga \
ige-
nimning av fönstren vid hög fuktighet.
Vid en kraftig utvändig fuktighet och/eller regn och/eller stora
temperaturskillnader mellan kupén och utsidan rekommenderar vi
att man gör följande för att förhindra imma på rutorna:
❍Vrid inställningsratten A till det röda området.
❍Tryck på knappen D för att koppla ifrån återcirkulationen av k\
u-
péluft (lysdiod på knappen släckt).
❍Vrid inställningsratten C till -och byt eventuellt till läget ®om denna inställning är tillräcklig för att hålla rutorna imfria.
❍Vrid inställningsratten B till hastighet 2.

LÄR KÄNNA DIN BIL67
1
AVIMNING/AVFROSTNING
AV ELUPPVÄRMD BAKRUTA
Tryck på knappen F (() för att aktivera/inaktivera denna funktion.
Funktionen inaktiveras i alla händelser av sig självt efter 20 minuter.
Beroende på version/marknad: när man trycker på knappen
(aktiveras även avimningen/avfrostningen av ytterbackspeglar-
na, den eluppvärmda vindruta (beroende på version/marknad)
och de eluppvärmda munstyckena (beroende på ver-
sion/marknad).
VARNING Undvik att sätta självhäftande etiketter på insidan a\
v den
eluppvärmda bakrutan, eftersom detta kan skada eller försämra
dess funktion.
ÅTERCIRKULATION AV KUPÉLUFT
Tryck på knappen D (T) så att lysdioden på knappen tänds. Vi
rekommenderar att aktivera återcirkulationen av kupéluft vid en
trafikstockning eller i tunnlar för att undvika intag av förorenad\
luft.
För att förebygga imma på rutorna ska man undvika att använda
denna funktion under en längre tid, särskilt om det är många\
i bilen.
VARNING Återcirkulationen av luft gör att det går snabbare att f\
å
rätt temperaturnivå i kupén enligt den funktion som har valts (”upp-
värmning” eller ”kylning”). Vi avråder att man aktiverar återcir-
kulationen av kupéluft vid regniga/kalla dagar för att undvika
att imma bildas på rutorna.
UNDERHÅLL AV KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sättas på minst en gång
i månaden under ungefär 10 minuter. Innan sommaren, kontrolle-
ra att anläggningen fungerar riktigt hos en auktoriserad Alfa Romeo-
verkstad.

68LÄR KÄNNA DIN BIL
AUTOMATISK KLIMATANLÄGGNING MED TVÅ ZONER (beroende på version/marknad)
EFGABC
L
D
NHIM
A0J0037mfig. 32
REGLAGE fig. 32
A Knapp för aktivering av funktionen MONO för förare/passage-rare (utjämning av inställda temperaturer)
B Knapp för aktivering/inaktivering av klimatanläggningens kompressor
C Knapp för aktivering/inaktivering av återcirkulationen av kupél\
uft D Display
E Knapp för avstängning av klimatanläggningen
F Knapp för aktivering av MAX DEF-funktionen (snabb avfrost-
ning/avimning av framrutor)
G Knapp för aktivering/inaktivering av den eluppvärmda bakrutan

LÄR KÄNNA DIN BIL69
1
Alla dessa funktioner kan modifieras manuellt. Det innebär att man
genom systemet kan aktivera/inaktivera en eller flera funktioner
och även modifiera parametrarna. I så fall inaktiveras den auto-
matiska kontrollen av funktionerna som har modifierats manuellt
och systemet ingriper endast av säkerhetsskäl.
De manuella valen är alltid prioritära i förhållande till automatiken
och minneslagras tills du trycker på AUTO-knappen, utom i de fall
då systemet ingriper på grund av särskilda säkerhetsförhållanden.
Den manuella inställningen av en funktion påverkar inte kontrol-
len av de andra i automatläge. Mängden luft som tas in i kupén
är oberoende av bilens hastighet eftersom intaget regleras av fläk\
-
ten, som styrs elektroniskt. Temperaturen på intagen luft anpas-
sas alltid automatiskt till den temperatur som har ställts in på d\
is-
playen, utom då anläggningen är avstängd eller i vissa fö\
rhållanden
då kompressorn är avstängd.
Följande inställningar kan göras manuellt:
❍Lufttemperatur på förarsidan/passagerarsidan;
❍fläkthastighet (steglös);
❍luftdistribution i 7 positioner (förare/passagerare);
❍aktivering av kompressor;
❍prioritet för distribution i en eller två zoner;
❍funktionen för snabb avfrostning/avimning;
❍återcirkulation av luft;
❍eluppvärmd bakruta;
❍avstängning av systemet.
H Knapp för aktivering av AUTO-funktionen (automatisk funktion)
och inställningsratt för reglering av temperaturen för passage-\
rarplatsen
I Knapp för val av luftfördelningen i passagerarsidan
L Ökning/minskning av fläkthastighet
M Knapp för val av luftfördelningen i förarsidan
N Knapp för aktivering av AUTO-funktionen (automatisk funktion) och inställningsratt för reglering av temperaturen för förar\
platsen
BESKRIVNING
Den automatiska klimatanläggningen med två zoner reglerar tem-
peraturen/luftfördelningen i kupén i två områden: förarsi\
dan och
passagerarsidan. Systemet bibehåller kupékomforten konstant och
kompenserar eventuella klimatiska variationer, inklusive solstrålar,
som blir avlästa av en särskild sensor.
Parametrarna och funktionerna som kontrolleras automatiskt är:
❍lufttemperaturen vid ventilerna på förarsidan/passagerarsidan
fram;
❍luftflödet från ventilerna på förarsidan/passagerarsidan fram;
❍fläkthastigheten (steglös variation av luftflödet);
❍aktiveringen av kompressorn (för avkylning/avfuktning av
luften);
❍återcirkulationen av luft.
