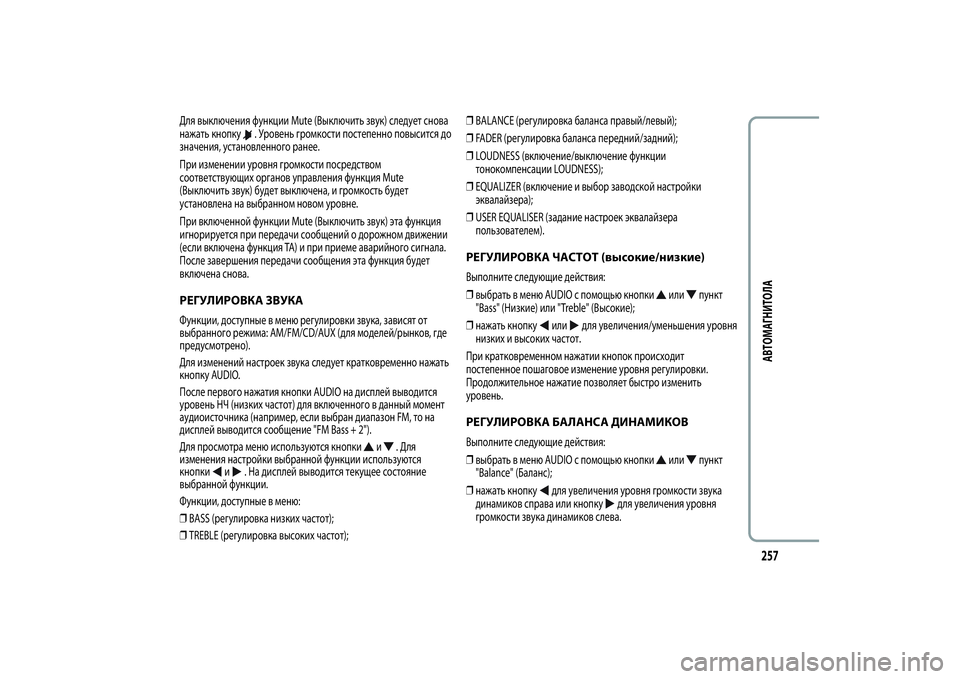

Для выключения функции Mute (Выключить звук) следует снова
нажать кнопку
. Уровень громкости постепенно повысится до
значения, установленного ранее.
При изменении уровня громкости посредством
соответствующих органов управления функция Mute
(Выключить звук) будет выключена, и громкость будет
установлена на выбранном новом уровне.
При включенной функции Mute (Выключить звук) эта функция
игнорируется при передачи сообщений о дорожном движении
(если включена функция TA) и при приеме аварийного сигнала.
После завершения передачи сообщения эта функция будет
включена снова.
РЕГУЛИРОВКА ЗВУКАФункции, доступные в меню регулировки звука, зависят от
выбранного режима: AM/FM/CD/AUX (для моделей/рынков, где
предусмотрено).
Для изменений настроек звука следует кратковременно нажать
кнопку AUDIO.
После первого нажатия кнопки AUDIO на дисплей выводится
уровень НЧ (низких частот) для включенного в данный момент
аудиоисточника (например, если выбран диапазон FM, то на
дисплей выводится сообщение "FM Bass + 2").
Для просмотра меню используются кнопки
и
. Для
изменения настройки выбранной функции используются
кнопки
и
. На дисплей выводится текущее состояние
выбранной функции.
Функции, доступные в меню:
❒BASS (регулировка низких частот);
❒TREBLE (регулировка высоких частот);❒BALANCE (регулировка баланса правый/левый);
❒FADER (регулировка баланса передний/задний);
❒LOUDNESS (включение/выключение функции
тонокомпенсации LOUDNESS);
❒EQUALIZER (включение и выбор заводской настройки
эквалайзера);
❒USER EQUALISER (задание настроек эквалайзера
пользователем).
РЕГУЛИРОВКА ЧАСТОТ (высокие/низкие)Выполните следующие действия:
❒выбрать в меню AUDIO с помощью кнопки
или
пункт
"Bass" (Низкие) или "Treble" (Высокие);
❒нажать кнопку
или
для увеличения/уменьшения уровня
низких и высоких частот.
При кратковременном нажатии кнопок происходит
постепенное пошаговое изменение уровня регулировки.
Продолжительное нажатие позволяет быстро изменить
уровень.
РЕГУЛИРОВКА БАЛАНСА ДИНАМИКОВВыполните следующие действия:
❒выбрать в меню AUDIO с помощью кнопки
или
пункт
"Balance" (Баланс);
❒нажать кнопку
для увеличения уровня громкости звука
динамиков справа или кнопку
для увеличения уровня
громкости звука динамиков слева.
257АВТОМАГНИТОЛА

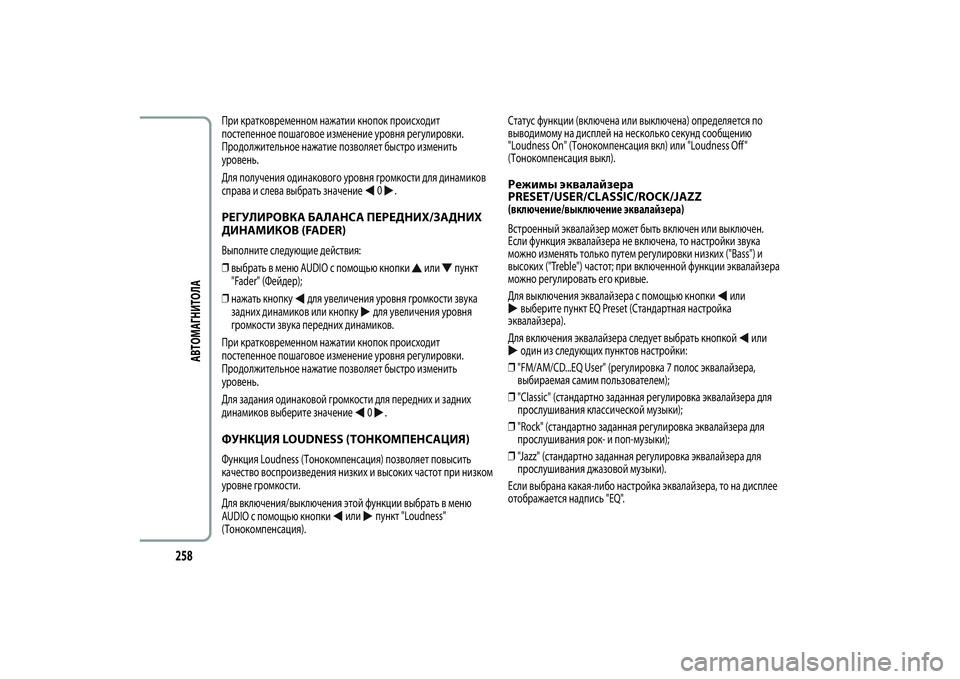

При кратковременном нажатии кнопок происходит
постепенное пошаговое изменение уровня регулировки.
Продолжительное нажатие позволяет быстро изменить
уровень.
Для получения одинакового уровня громкости для динамиков
справа и слева выбрать значение
0
.
РЕГУЛИРОВКА БАЛАНСА ПЕРЕДНИХ/ЗАДНИХ
ДИНАМИКОВ (FADER)Выполните следующие действия:
❒выбрать в меню AUDIO с помощью кнопки
или
пункт
"Fader" (Фейдер);
❒нажать кнопку
для увеличения уровня громкости звука
задних динамиков или кнопку
для увеличения уровня
громкости звука передних динамиков.
При кратковременном нажатии кнопок происходит
постепенное пошаговое изменение уровня регулировки.
Продолжительное нажатие позволяет быстро изменить
уровень.
Для задания одинаковой громкости для передних и задних
динамиков выберите значение0
.
ФУНКЦИЯ LOUDNESS (ТОНКОМПЕНСАЦИЯ)Функция Loudness (Тонокомпенсация) позволяет повысить
качество воспроизведения низких и высоких частот при низком
уровне громкости.
Для включения/выключения этой функции выбрать в меню
AUDIO с помощью кнопки
или
пункт "Loudness"
(Тонокомпенсация).Статус функции (включена или выключена) определяется по
выводимому на дисплей на несколько секунд сообщению
"Loudness On" (Тонокомпенсация вкл) или "Loudness Off "
(Тонокомпенсация выкл).
Режимы эквалайзера
PRESET/USER/CLASSIC/ROCK/JAZZ(включение/выключение эквалайзера)
Встроенный эквалайзер может быть включен или выключен.
Если функция эквалайзера не включена, то настройки звука
можно изменять только путем регулировки низких ("Bass") и
высоких ("Treble") частот; при включенной функции эквалайзера
можно регулировать его кривые.
Для выключения эквалайзера с помощью кнопки
или
выберите пункт EQ Preset (Стандартная настройка
эквалайзера).
Для включения эквалайзера следует выбрать кнопкой
или
один из следующих пунктов настройки:
❒"FM/AM/CD...EQ User" (регулировка 7 полос эквалайзера,
выбираемая самим пользователем);
❒"Classic" (стандартно заданная регулировка эквалайзера для
прослушивания классической музыки);
❒"Rock" (стандартно заданная регулировка эквалайзера для
прослушивания рок- и поп-музыки);
❒"Jazz" (стандартно заданная регулировка эквалайзера для
прослушивания джазовой музыки).
Если выбрана какая-либо настройка эквалайзера, то на дисплее
отображается надпись "EQ".
258
АВТОМАГНИТОЛА

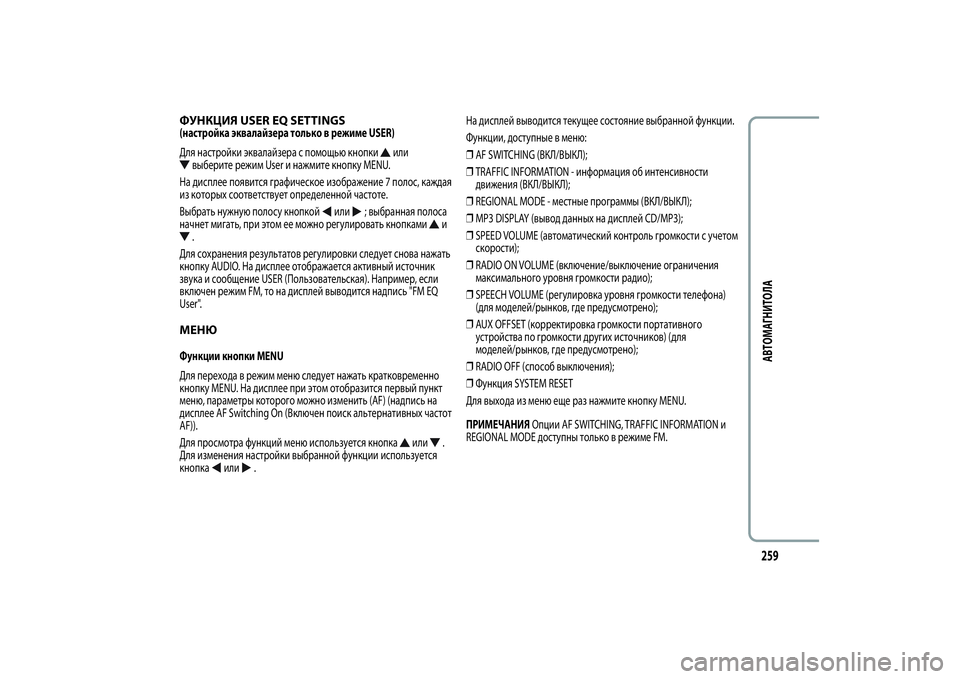

ФУНКЦИЯ USER EQ SETTINGS(настройка эквалайзера только в режиме USER)
Для настройки эквалайзера с помощью кнопки
или
выберите режим User и нажмите кнопку MENU.
На дисплее появится графическое изображение 7 полос, каждая
из которых соответствует определенной частоте.
Выбрать нужную полосу кнопкой
или
; выбранная полоса
начнет мигать, при этом ее можно регулировать кнопками
и
.
Для сохранения результатов регулировки следует снова нажать
кнопку AUDIO. На дисплее отображается активный источник
звука и сообщение USER (Пользовательская). Например, если
включен режим FM, то на дисплей выводится надпись "FM EQ
User".
МЕНЮФункции кнопки MENU
Для перехода в режим меню следует нажать кратковременно
кнопку MENU. На дисплее при этом отобразится первый пункт
меню, параметры которого можно изменить (AF) (надпись на
дисплее AF Switching On (Включен поиск альтернативных частот
AF)).
Для просмотра функций меню используется кнопка
или
.
Для изменения настройки выбранной функции используется
кнопка
или
.На дисплей выводится текущее состояние выбранной функции.
Функции, доступные в меню:
❒AF SWITCHING (ВКЛ/ВЫКЛ);
❒TRAFFIC INFORMATION - информация об интенсивности
движения (ВКЛ/ВЫКЛ);
❒REGIONAL MODE - местные программы (ВКЛ/ВЫКЛ);
❒MP3 DISPLAY (вывод данных на дисплей CD/MP3);
❒SPEED VOLUME (автоматический контроль громкости с учетом
скорости);
❒RADIO ON VOLUME (включение/выключение ограничения
максимального уровня громкости радио);
❒SPEECH VOLUME (регулировка уровня громкости телефона)
(для моделей/рынков, где предусмотрено);
❒AUX OFFSET (корректировка громкости портативного
устройства по громкости других источников) (для
моделей/рынков, где предусмотрено);
❒RADIO OFF (способ выключения);
❒Функция SYSTEM RESET
Для выхода из меню еще раз нажмите кнопку MENU.
ПРИМЕЧАНИЯОпции AF SWITCHING, TRAFFIC INFORMATION и
REGIONAL MODE доступны только в режиме FM.
259АВТОМАГНИТОЛА

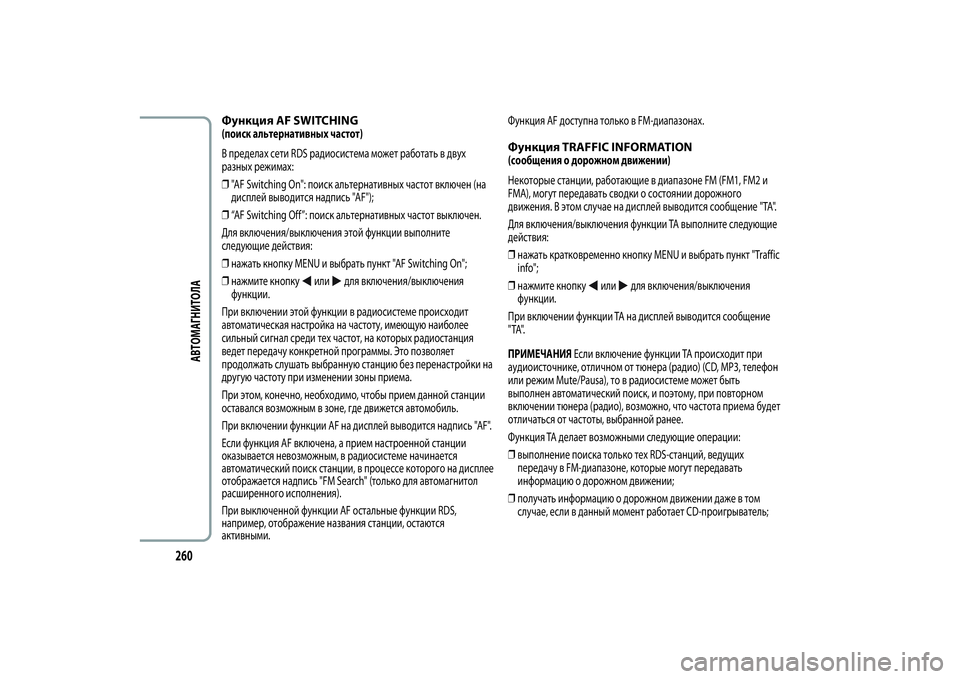

Функция AF SWITCHING(поиск альтернативных частот)
В пределах сети RDS радиосистема может работать в двух
разных режимах:
❒"AF Switching On": поиск альтернативных частот включен (на
дисплей выводится надпись "AF");
❒“AF Switching Off ”: поиск альтернативных частот выключен.
Для включения/выключения этой функции выполните
следующие действия:
❒нажать кнопку MENU и выбрать пункт "AF Switching On";
❒нажмите кнопку
или
для включения/выключения
функции.
При включении этой функции в радиосистеме происходит
автоматическая настройка на частоту, имеющую наиболее
сильный сигнал среди тех частот, на которых радиостанция
ведет передачу конкретной программы. Это позволяет
продолжать слушать выбранную станцию без перенастройки на
другую частоту при изменении зоны приема.
При этом, конечно, необходимо, чтобы прием данной станции
оставался возможным в зоне, где движется автомобиль.
При включении функции AF на дисплей выводится надпись "AF".
Если функция AF включена, а прием настроенной станции
оказывается невозможным, в радиосистеме начинается
автоматический поиск станции, в процессе которого на дисплее
отображается надпись "FM Search" (только для автомагнитол
расширенного исполнения).
При выключенной функции AF остальные функции RDS,
например, отображение названия станции, остаются
активными.Функция AF доступна только в FM-диапазонах.
Функция TRAFFIC INFORMATION(сообщения о дорожном движении)
Некоторые станции, работающие в диапазоне FM (FM1, FM2 и
FMA), могут передавать сводки о состоянии дорожного
движения. В этом случае на дисплей выводится сообщение "TA".
Для включения/выключения функции TA выполните следующие
действия:
❒нажать кратковременно кнопку MENU и выбрать пункт "Traffic
info";
❒нажмите кнопку
или
для включения/выключения
функции.
При включении функции TA на дисплей выводится сообщение
"TA".
ПРИМЕЧАНИЯЕсли включение функции TA происходит при
аудиоисточнике, отличном от тюнера (радио) (CD, MP3, телефон
или режим Mute/Pausa), то в радиосистеме может быть
выполнен автоматический поиск, и поэтому, при повторном
включении тюнера (радио), возможно, что частота приема будет
отличаться от частоты, выбранной ранее.
Функция TA делает возможными следующие операции:
❒выполнение поиска только тех RDS-станций, ведущих
передачу в FM-диапазоне, которые могут передавать
информацию о дорожном движении;
❒получать информацию о дорожном движении даже в том
случае, если в данный момент работает CD-проигрыватель;
260
АВТОМАГНИТОЛА

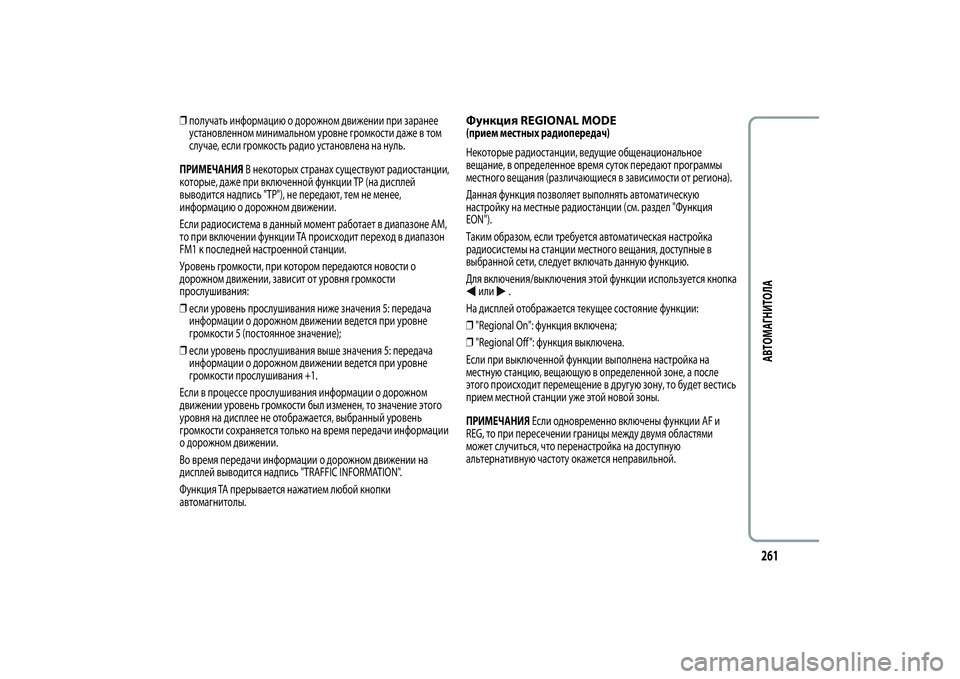

❒получать информацию о дорожном движении при заранее
установленном минимальном уровне громкости даже в том
случае, если громкость радио установлена на нуль.
ПРИМЕЧАНИЯВ некоторых странах существуют радиостанции,
которые, даже при включенной функции TP (на дисплей
выводится надпись "TP"), не передают, тем не менее,
информацию о дорожном движении.
Если радиосистема в данный момент работает в диапазоне AM,
то при включении функции TA происходит переход в диапазон
FM1 к последней настроенной станции.
Уровень громкости, при котором передаются новости о
дорожном движении, зависит от уровня громкости
прослушивания:
❒если уровень прослушивания ниже значения 5: передача
информации о дорожном движении ведется при уровне
громкости 5 (постоянное значение);
❒если уровень прослушивания выше значения 5: передача
информации о дорожном движении ведется при уровне
громкости прослушивания +1.
Если в процессе прослушивания информации о дорожном
движении уровень громкости был изменен, то значение этого
уровня на дисплее не отображается, выбранный уровень
громкости сохраняется только на время передачи информации
о дорожном движении.
Во время передачи информации о дорожном движении на
дисплей выводится надпись "TRAFFIC INFORMATION".
Функция TA прерывается нажатием любой кнопки
автомагнитолы.
Функция REGIONAL MODE(прием местных радиопередач)
Некоторые радиостанции, ведущие общенациональное
вещание, в определенное время суток передают программы
местного вещания (различающиеся в зависимости от региона).
Данная функция позволяет выполнять автоматическую
настройку на местные радиостанции (см. раздел "Функция
EON").
Таким образом, если требуется автоматическая настройка
радиосистемы на станции местного вещания, доступные в
выбранной сети, следует включать данную функцию.
Для включения/выключения этой функции используется кнопка
или
.
На дисплей отображается текущее состояние функции:
❒"Regional On": функция включена;
❒"Regional Off ": функция выключена.
Если при выключенной функции выполнена настройка на
местную станцию, вещающую в определенной зоне, а после
этого происходит перемещение в другую зону, то будет вестись
прием местной станции уже этой новой зоны.
ПРИМЕЧАНИЯЕсли одновременно включены функции AF и
REG, то при пересечении границы между двумя областями
может случиться, что перенастройка на доступную
альтернативную частоту окажется неправильной.
261АВТОМАГНИТОЛА

Функция MP3 DISPLAY(просмотр данных компакт-диска формата MP3)
Данная функция позволяет выбирать выводимую на дисплей
информацию при прослушивании компакт-диска с записями в
формате MP3.
Эта функция доступна только тогда, когда в систему вставлен
компакт-диск MP3: в этом случае на дисплей выводится надпись
"MP3 Display".
Для изменения выводимой информации используется кнопка
или
.
Доступная информация:
❒"Title" (название трека, если доступен ID3-тег);
❒"Author" (исполнитель, если доступен ID3-тег);
❒"Album" (название альбома, если доступен ID3-тег);
❒"Folder" (имя папки);
❒"File" (имя файла MP3).
Функция SPEED VOLUME(изменение громкости в зависимости от скорости
движения)
Данная функция позволяет автоматически изменять громкость
в зависимости от скорости движения автомобиля: при
увеличении скорости громкость увеличивается с учетом
внешнего шума.Для включения/выключения функции нажмите кнопку
/
.
На дисплей выводится надпись "Speed volume" и текущее
состояние функции:
❒Off: функция выключена
❒Low: функция включена (низкая чувствительность)
❒High: функция включена (высокая чувствительность).
Функция RADIO ON VOLUME(включение/выключение ограничения максимального
уровня громкости радио)
Данная функция позволяет включать/выключать ограничение
уровня громкости при включении радиосистемы.
На дисплей выводится текущее состояние функции:
❒“Radio on vol – Limit on”: при включении авторадио уровень
звука будет:
– если уровень громкости равен или больше максимального
значения, то включение выполняется с максимальной
громкостью;
- если уровень громкости находится в пределах минимального
и максимального значений, авторадио включится на уровне
громкости, отрегулированном до выключения;
❒"Radio on vol – Limit off ": включение выполняется с уровнем
громкости, установленным до выключения. Диапазон уровня
громкости: от 0 до 40.
Для изменения настройки используется кнопка
или
.
262
АВТОМАГНИТОЛА

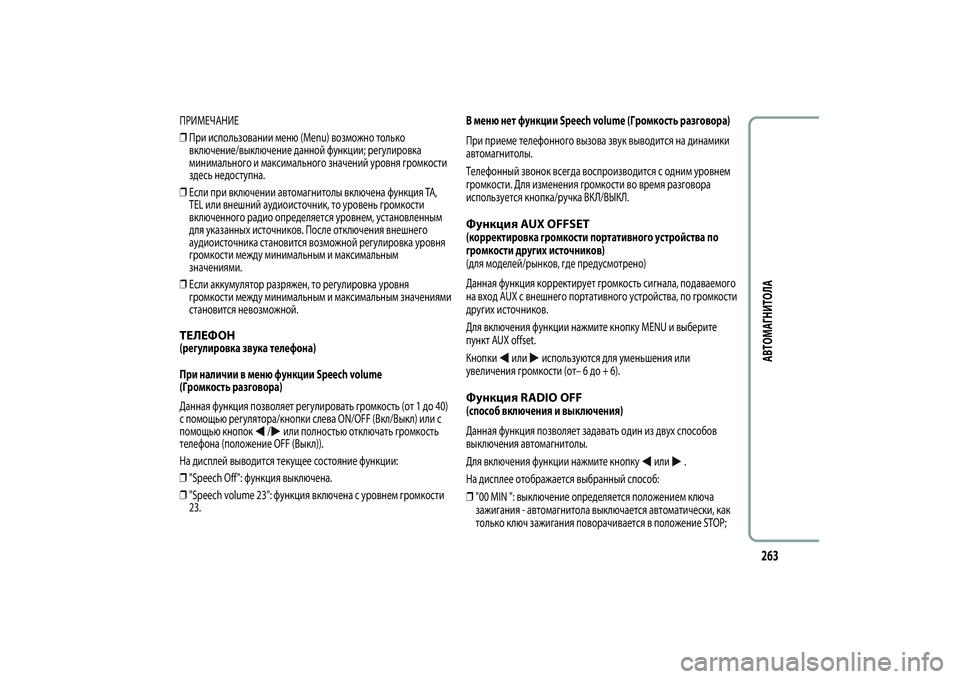

ПРИМЕЧАНИЕ
❒При использовании меню (Menu) возможно только
включение/выключение данной функции; регулировка
минимального и максимального значений уровня громкости
здесь недоступна.
❒Если при включении автомагнитолы включена функция TA,
TEL или внешний аудиоисточник, то уровень громкости
включенного радио определяется уровнем, установленным
для указанных источников. После отключения внешнего
аудиоисточника становится возможной регулировка уровня
громкости между минимальным и максимальным
значениями.
❒Если аккумулятор разряжен, то регулировка уровня
громкости между минимальным и максимальным значениями
становится невозможной.ТЕЛЕФОН(регулировка звука телефона)
При наличии в меню функции Speech volume
(Громкость разговора)
Данная функция позволяет регулировать громкость (от 1 до 40)
с помощью регулятора/кнопки слева ON/OFF (Вкл/Выкл) или с
помощью кнопок
/
или полностью отключать громкость
телефона (положение OFF (Выкл)).
На дисплей выводится текущее состояние функции:
❒"Speech Off ": функция выключена.
❒"Speech volume 23": функция включена с уровнем громкости
23.В меню нет функции Speech volume (Громкость разговора)
При приеме телефонного вызова звук выводится на динамики
автомагнитолы.
Телефонный звонок всегда воспроизводится с одним уровнем
громкости. Для изменения громкости во время разговора
используется кнопка/ручка ВКЛ/ВЫКЛ.
Функция AUX OFFSET(корректировка громкости портативного устройства по
громкости других источников)
(для моделей/рынков, где предусмотрено)
Данная функция корректирует громкость сигнала, подаваемого
на вход AUX с внешнего портативного устройства, по громкости
других источников.
Для включения функции нажмите кнопку MENU и выберите
пункт AUX offset.
Кнопки
или
используются для уменьшения или
увеличения громкости (от– 6 до + 6).
Функция RADIO OFF(способ включения и выключения)
Данная функция позволяет задавать один из двух способов
выключения автомагнитолы.
Для включения функции нажмите кнопку
или
.
На дисплее отображается выбранный способ:
❒"00 MIN ": выключение определяется положением ключа
зажигания - автомагнитола выключается автоматически, как
только ключ зажигания поворачивается в положение STOP;
263АВТОМАГНИТОЛА

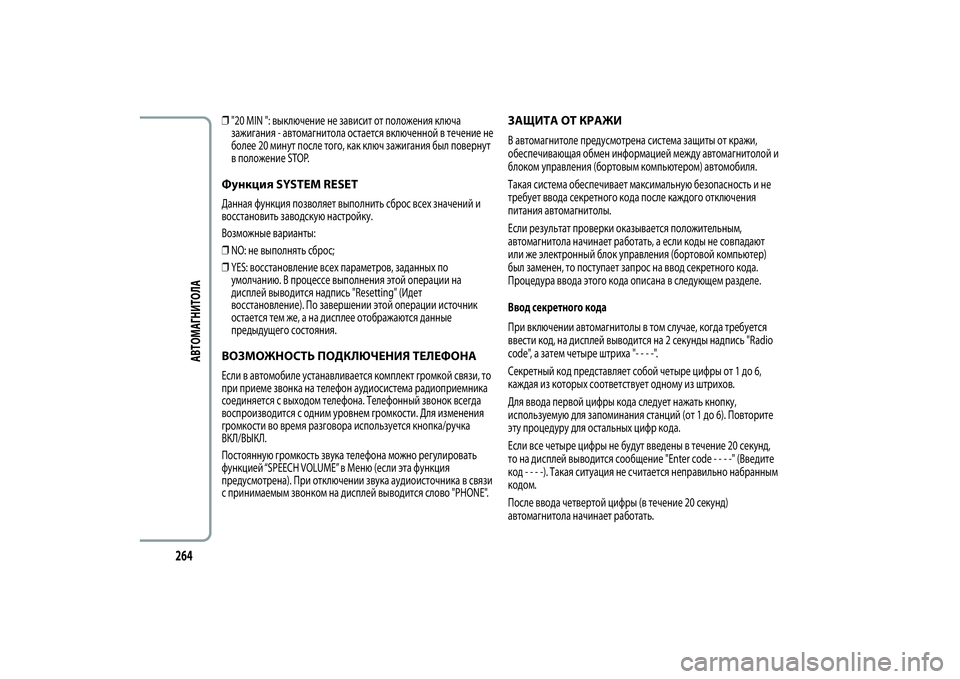

❒"20 MIN ": выключение не зависит от положения ключа
зажигания - автомагнитола остается включенной в течение не
более 20 минут после того, как ключ зажигания был повернут
в положение STOP.Функция SYSTEM RESETДанная функция позволяет выполнить сброс всех значений и
восстановить заводскую настройку.
Возможные варианты:
❒NO: не выполнять сброс;
❒YES: восстановление всех параметров, заданных по
умолчанию. В процессе выполнения этой операции на
дисплей выводится надпись "Resetting" (Идет
восстановление). По завершении этой операции источник
остается тем же, а на дисплее отображаются данные
предыдущего состояния.ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ ТЕЛЕФОНАЕсли в автомобиле устанавливается комплект громкой связи, то
при приеме звонка на телефон аудиосистема радиоприемника
соединяется с выходом телефона. Телефонный звонок всегда
воспроизводится с одним уровнем громкости. Для изменения
громкости во время разговора используется кнопка/ручка
ВКЛ/ВЫКЛ.
Постоянную громкость звука телефона можно регулировать
функцией “SPEECH VOLUME” в Меню (если эта функция
предусмотрена). При отключении звука аудиоисточника в связи
с принимаемым звонком на дисплей выводится слово "PHONE".
ЗАЩИТА ОТ КРАЖИВ автомагнитоле предусмотрена система защиты от кражи,
обеспечивающая обмен информацией между автомагнитолой и
блоком управления (бортовым компьютером) автомобиля.
Такая система обеспечивает максимальную безопасность и не
требует ввода секретного кода после каждого отключения
питания автомагнитолы.
Если результат проверки оказывается положительным,
автомагнитола начинает работать, а если коды не совпадают
или же электронный блок управления (бортовой компьютер)
был заменен, то поступает запрос на ввод секретного кода.
Процедура ввода этого кода описана в следующем разделе.
Ввод секретного кода
При включении автомагнитолы в том случае, когда требуется
ввести код, на дисплей выводится на 2 секунды надпись "Radio
code", а затем четыре штриха "----".
Секретный код представляет собой четыре цифры от 1 до 6,
каждая из которых соответствует одному из штрихов.
Для ввода первой цифры кода следует нажать кнопку,
используемую для запоминания станций (от 1 до 6). Повторите
эту процедуру для остальных цифр кода.
Если все четыре цифры не будут введены в течение 20 секунд,
то на дисплей выводится сообщение "Enter code----"(Введите
код----).Такая ситуация не считается неправильно набранным
кодом.
После ввода четвертой цифры (в течение 20 секунд)
автомагнитола начинает работать.
264
АВТОМАГНИТОЛА

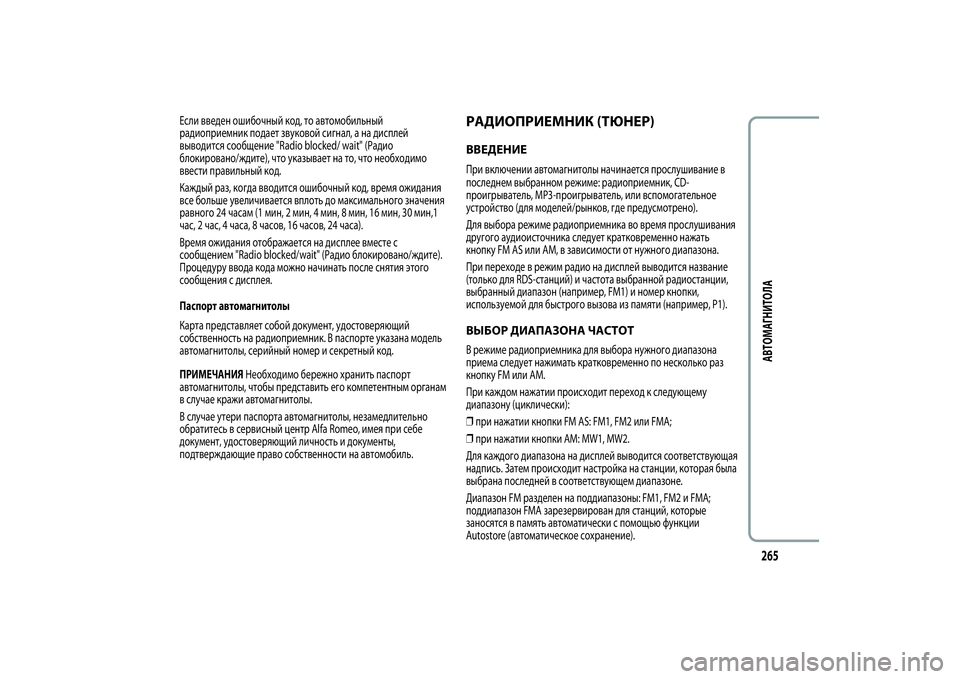

Если введен ошибочный код, то автомобильный
радиоприемник подает звуковой сигнал, а на дисплей
выводится сообщение "Radio blocked/ wait" (Радио
блокировано/ждите), что указывает на то, что необходимо
ввести правильный код.
Каждый раз, когда вводится ошибочный код, время ожидания
все больше увеличивается вплоть до максимального значения
равного 24 часам (1 мин, 2 мин, 4 мин, 8 мин, 16 мин, 30 мин,1
час, 2 час, 4 часа, 8 часов, 16 часов, 24 часа).
Время ожидания отображается на дисплее вместе с
сообщением "Radio blocked/wait" (Радио блокировано/ждите).
Процедуру ввода кода можно начинать после снятия этого
сообщения с дисплея.
Паспорт автомагнитолы
Карта представляет собой документ, удостоверяющий
собственность на радиоприемник. В паспорте указана модель
автомагнитолы, серийный номер и секретный код.
ПРИМЕЧАНИЯНеобходимо бережно хранить паспорт
автомагнитолы, чтобы представить его компетентным органам
в случае кражи автомагнитолы.
В случае утери паспорта автомагнитолы, незамедлительно
обратитесь в сервисный центр Alfa Romeo, имея при себе
документ, удостоверяющий личность и документы,
подтверждающие право собственности на автомобиль.
РАДИОПРИЕМНИК (ТЮНЕР)ВВЕДЕНИЕПри включении автомагнитолы начинается прослушивание в
последнем выбранном режиме: радиоприемник, CD-
проигрыватель, MP3-проигрыватель, или вспомогательное
устройство (для моделей/рынков, где предусмотрено).
Для выбора режиме радиоприемника во время прослушивания
другого аудиоисточника следует кратковременно нажать
кнопку FM AS или AM, в зависимости от нужного диапазона.
При переходе в режим радио на дисплей выводится название
(только для RDS-станций) и частота выбранной радиостанции,
выбранный диапазон (например, FM1) и номер кнопки,
используемой для быстрого вызова из памяти (например, P1).ВЫБОР ДИАПАЗОНА ЧАСТОТВ режиме радиоприемника для выбора нужного диапазона
приема следует нажимать кратковременно по несколько раз
кнопку FM или AM.
При каждом нажатии происходит переход к следующему
диапазону (циклически):
❒при нажатии кнопки FM AS: FM1, FM2 или FMA;
❒при нажатии кнопки AM: MW1, MW2.
Для каждого диапазона на дисплей выводится соответствующая
надпись. Затем происходит настройка на станции, которая была
выбрана последней в соответствующем диапазоне.
Диапазон FM разделен на поддиапазоны: FM1, FM2 и FMA;
поддиапазон FMA зарезервирован для станций, которые
заносятся в память автоматически с помощью функции
Autostore (автоматическое сохранение).
265АВТОМАГНИТОЛА

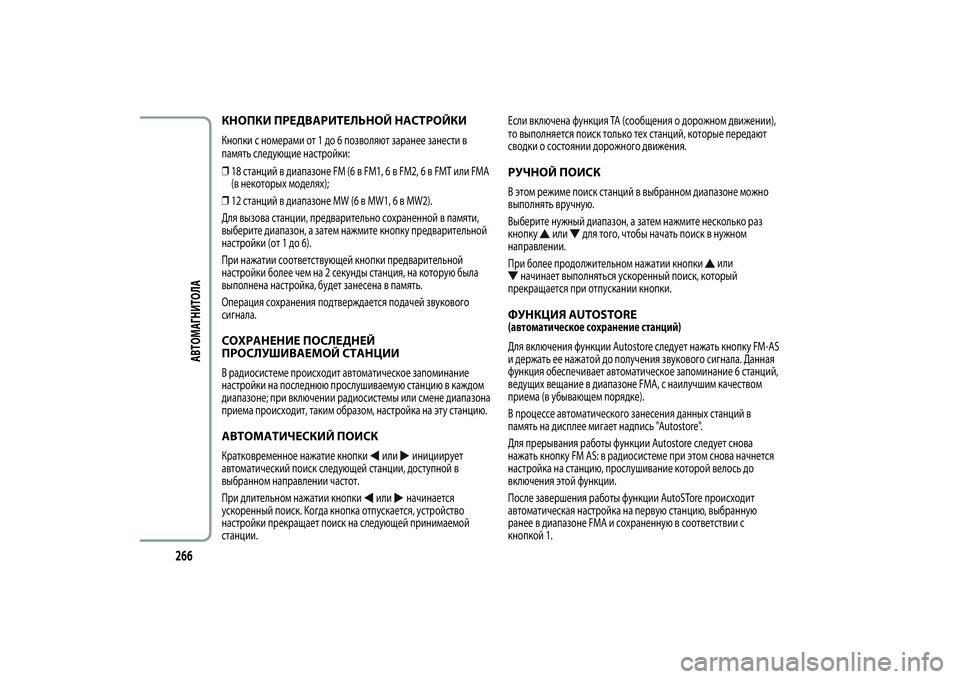

КНОПКИ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИКнопки с номерами от 1 до 6 позволяют заранее занести в
память следующие настройки:
❒18 станций в диапазоне FM (6 в FM1,6вFM2,6вFMTилиFMA
(в некоторых моделях);
❒12 станций в диапазоне MW (6 в MW1, 6 в MW2).
Для вызова станции, предварительно сохраненной в памяти,
выберите диапазон, а затем нажмите кнопку предварительной
настройки (от 1 до 6).
При нажатии соответствующей кнопки предварительной
настройки более чем на 2 секунды станция, на которую была
выполнена настройка, будет занесена в память.
Операция сохранения подтверждается подачей звукового
сигнала.СОХРАНЕНИЕ ПОСЛЕДНЕЙ
ПРОСЛУШИВАЕМОЙ СТАНЦИИВ радиосистеме происходит автоматическое запоминание
настройки на последнюю прослушиваемую станцию в каждом
диапазоне; при включении радиосистемы или смене диапазона
приема происходит, таким образом, настройка на эту станцию.АВТОМАТИЧЕСКИЙ ПОИСККратковременное нажатие кнопки
или
инициирует
автоматический поиск следующей станции, доступной в
выбранном направлении частот.
При длительном нажатии кнопки
или
начинается
ускоренный поиск. Когда кнопка отпускается, устройство
настройки прекращает поиск на следующей принимаемой
станции.Если включена функция TA (сообщения о дорожном движении),
то выполняется поиск только тех станций, которые передают
сводки о состоянии дорожного движения.
РУЧНОЙ ПОИСКВ этом режиме поиск станций в выбранном диапазоне можно
выполнять вручную.
Выберите нужный диапазон, а затем нажмите несколько раз
кнопку
или
для того, чтобы начать поиск в нужном
направлении.
При более продолжительном нажатии кнопки
или
начинает выполняться ускоренный поиск, который
прекращается при отпускании кнопки.
ФУНКЦИЯ AUTOSTORE(автоматическое сохранение станций)
Для включения функции Autostore следует нажать кнопку FM-AS
и держать ее нажатой до получения звукового сигнала. Данная
функция обеспечивает автоматическое запоминание 6 станций,
ведущих вещание в диапазоне FMA, с наилучшим качеством
приема (в убывающем порядке).
В процессе автоматического занесения данных станций в
память на дисплее мигает надпись "Autostore".
Для прерывания работы функции Autostore следует снова
нажать кнопку FM AS: в радиосистеме при этом снова начнется
настройка на станцию, прослушивание которой велось до
включения этой функции.
После завершения работы функции AutoSTore происходит
автоматическая настройка на первую станцию, выбранную
ранее в диапазоне FMA и сохраненную в соответствии с
кнопкой 1.
266
АВТОМАГНИТОЛА
