Alfa Romeo MiTo 2014 Kezelési útmutató (in Hungarian)

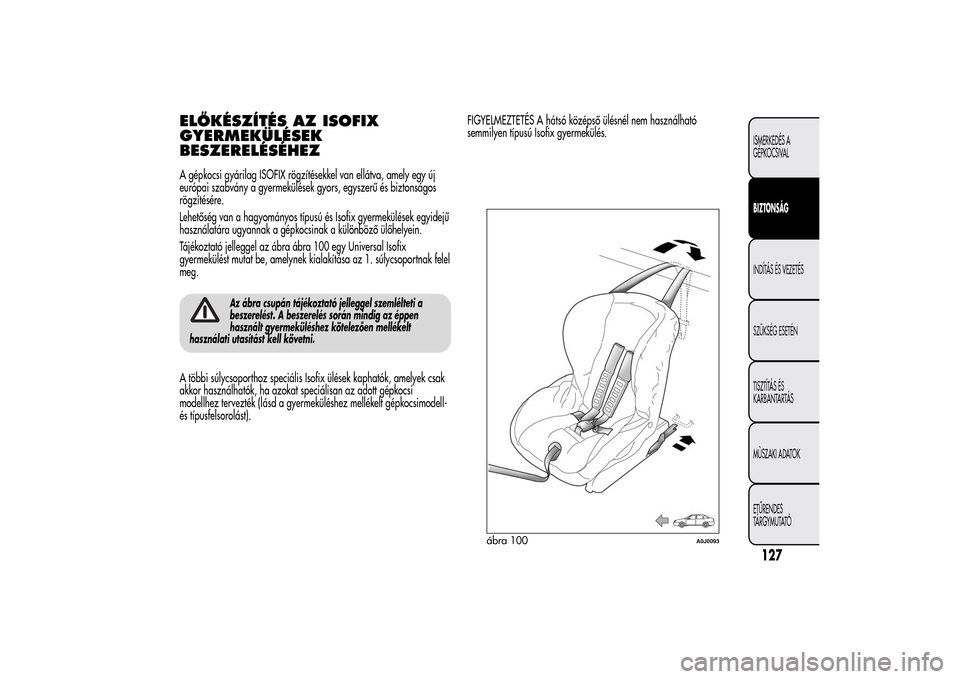

ELŐKÉSZÍTÉS AZ ISOFIX
GYERMEKÜLÉSEK
BESZERELÉSÉHEZA gépkocsi gyárilag ISOFIX rögzítésekkel van ellátva, amely egy új
európai szabvány a gyermekülések gyors, egyszerű és biztonságos
rögzítésére.
Lehetőség van a hagyományos típusú és Isofix gyermekülések egyidejű
használatára ugyannak a gépkocsinak a különböző ülőhelyein.
Tájékoztató jelleggel az ábra ábra 100 egy Universal Isofix
gyermekülést mutat be, amelynek kialakítása az 1. súlycsoportnak felel
meg.
Az ábra csupán tájékoztató jelleggel szemlélteti a
beszerelést. A beszerelés során mindig az éppen
használt gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.
A többi súlycsoporthoz speciális Isofix ülések kaphatók, amelyek csak
akkor használhatók, ha azokat speciálisan az adott gépkocsi
modellhez tervezték (lásd a gyermeküléshez mellékelt gépkocsimodell-
és típusfelsorolást).FIGYELMEZTETÉS A hátsó középső ülésnél nem használható
semmilyen típusú Isofix gyermekülés.
ábra 100
A0J0093
127ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

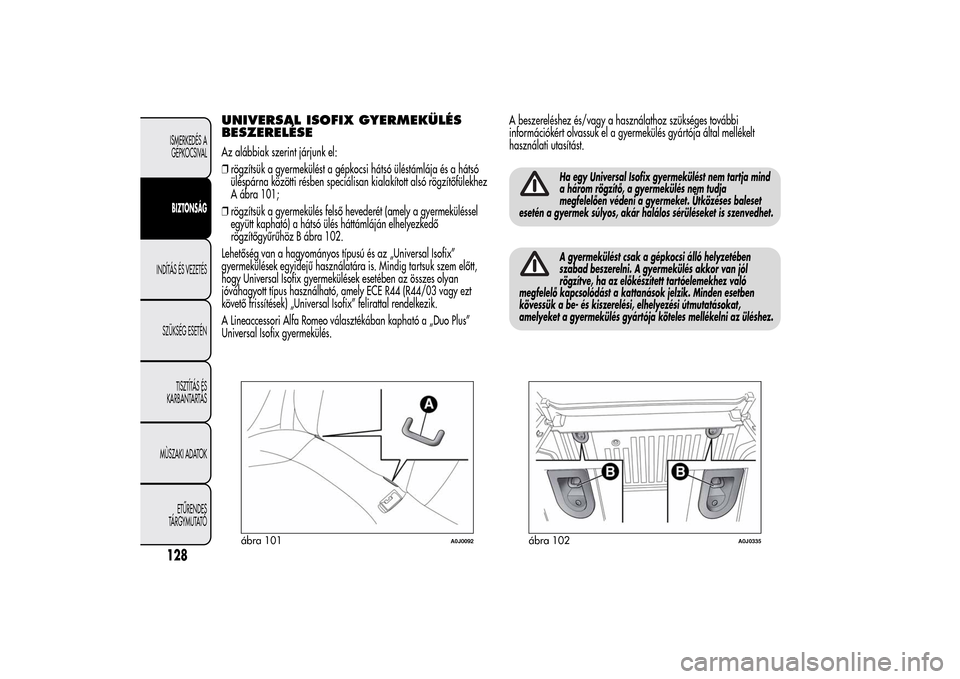

UNIVERSAL ISOFIX GYERMEKÜLÉS
BESZERELÉSEAz alábbiak szerint járjunk el:
❒rögzítsük a gyermekülést a gépkocsi hátsó üléstámlája és a hátsó
üléspárna közötti résben speciálisan kialakított alsó rögzítőfülekhez
A ábra 101;
❒rögzítsük a gyermekülés felső hevederét (amely a gyermeküléssel
együtt kapható) a hátsó ülés háttámláján elhelyezkedő
rögzítőgyűrűhöz B ábra 102.
Lehetőség van a hagyományos típusú és az „Universal Isofix”
gyermekülések egyidejű használatára is. Mindig tartsuk szem előtt,
hogy Universal Isofix gyermekülések esetében az összes olyan
jóváhagyott típus használható, amely ECE R44 (R44/03 vagy ezt
követő frissítések) „Universal Isofix” felirattal rendelkezik.
A Lineaccessori Alfa Romeo választékában kapható a „Duo Plus”
Universal Isofix gyermekülés.A beszereléshez és/vagy a használathoz szükséges további
információkért olvassuk el a gyermekülés gyártója által mellékelt
használati utasítást.
Ha egy Universal Isofix gyermekülést nem tartja mind
a három rögzítő, a gyermekülés nem tudja
megfelelően védeni a gyermeket. Ütközéses baleset
esetén a gyermek súlyos, akár halálos sérüléseket is szenvedhet.A gyermekülést csak a gépkocsi álló helyzetében
szabad beszerelni. A gyermekülés akkor van jól
rögzítve, ha az előkészített tartóelemekhez való
megfelelő kapcsolódást a kattanások jelzik. Minden esetben
kövessük a be- és kiszerelési, elhelyezési útmutatásokat,
amelyeket a gyermekülés gyártója köteles mellékelni az üléshez.
ábra 101
A0J0092
ábra 102
A0J0335
128ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

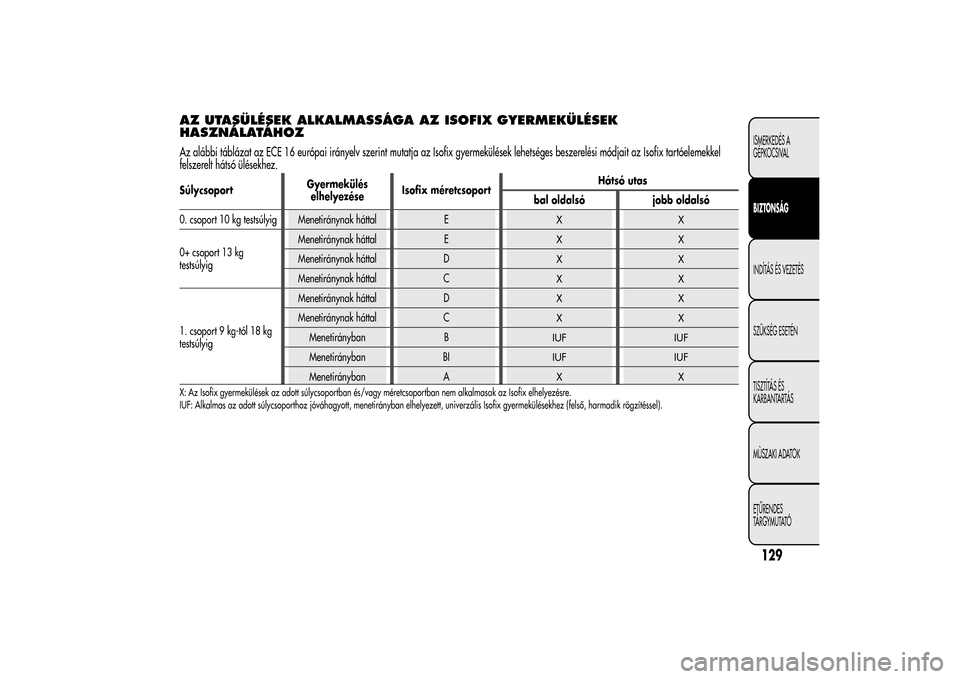

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK
HASZNÁLATÁHOZAz alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési módjait az Isofix tartóelemekkel
felszerelt hátsó ülésekhez.SúlycsoportGyermekülés
elhelyezéseIsofix méretcsoportHátsó utas
bal oldalsó jobb oldalsó
0. csoport 10 kg testsúlyig Menetiránynak háttal E
XX
0+ csoport 13 kg
testsúlyigMenetiránynak háttal E
XX
Menetiránynak háttal D
XX
Menetiránynak háttal C
XX
1. csoport 9 kg-tól 18 kg
testsúlyigMenetiránynak háttal D
XX
Menetiránynak háttal C
XX
Menetirányban B
IUF IUF
Menetirányban BI
IUF IUF
Menetirányban A
XX
X: Az Isofix gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem alkalmasak az Isofix elhelyezésre.
IUF: Alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univerzális Isofix gyermekülésekhez (felső, harmadik rögzítéssel).
129ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A beszerelés során mindig az éppen használt
gyermeküléshez kötelezően mellékelt használati
utasítást kell követni.
A gyermekek biztonságos szállítása érdekében
betartandó főbb figyelmeztetések
❒Ajánlatos a gyermeküléseket mindig a hátsó üléseken elhelyezni,
mert ezek a helyek bizonyultak legbiztonságosabbnak ütközés
esetén.
❒A lehető leghosszabb ideig, lehetőleg a gyermek 2 éves koráig
tartsuk a gyermekülést a menetiránynak háttal fordított helyzetben.
❒Amennyiben a hátsó ülésekre szerelünk egy gyermekülést a
menetiránynak háttal fordított helyzetbe, tanácsos azt a lehető
legelőrébb, olyan pozícióba helyezni, amit az első ülés pozíciója
lehetővé tesz.
❒Ha az utas oldali elülső légzsák működtetése kikapcsolható, az
utasülésre szerelhető gyermekülés elhelyezésekor mindig ügyeljünk a
légzsák hatástalanítására, amit a műszercsoportban folyamatosan
világító figyelmeztető fény jelez.
❒Mindig szigorúan kövessük a gyártó által megadott, a
gyermeküléshez mellékelt utasításokat. Őrizzük ezeket a gépkocsi
dokumentumaival és jelen kézikönyvvel együtt. Ne használjunk
kezelési útmutató nélküli, használt gyermekülést.
❒Minden gyermekülés szigorúan egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe.❒Mindig ellenőrizzük, hogy a biztonsági öv hevedere ne feküdjön a
gyermek nyakára.
❒Mindig ellenőrizzük a gyermekülés biztonságos elhelyezését a
rögzítő hevederek meghúzásával.
❒Menet közben ne engedjük, hogy a gyermek helytelenül viselje vagy
kicsatolja a biztonsági övet.
❒Ne engedjük, hogy a gyermek a vállövet átlósan vezesse a karja
alatt vagy a háta mögött.
❒Soha ne szállítsunk gyermeket, még újszülöttet sem, felnőtt ölében.
Ütközés esetén senki nem képes egy gyermeket megtartani.
❒Ütközéses baleset után cseréljük ki a gyermekülést egy újra.
130ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

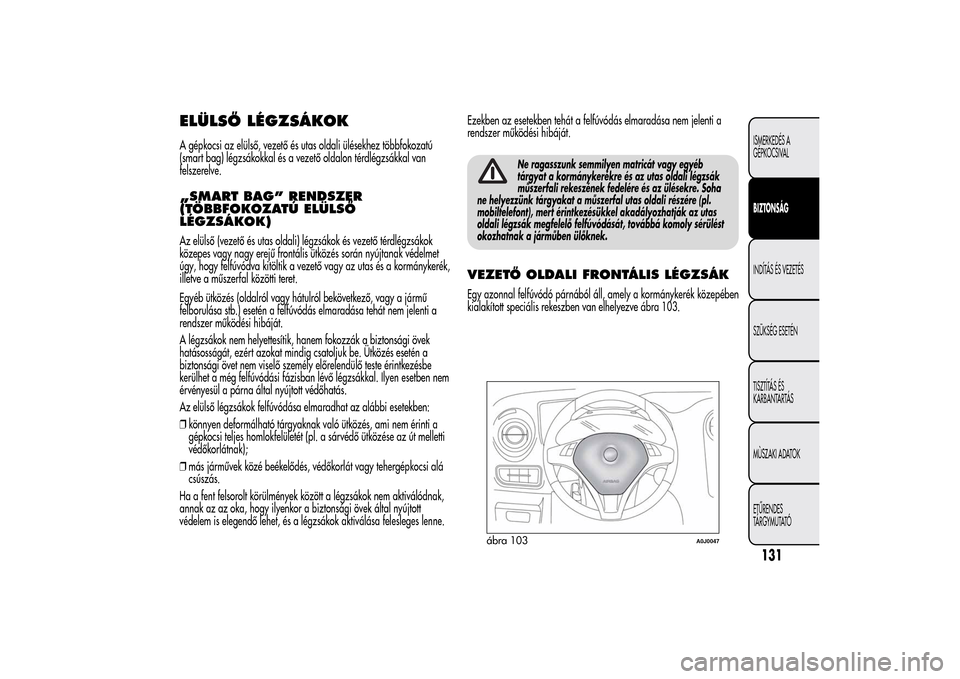

ELÜLSŐ LÉGZSÁKOKA gépkocsi az elülső, vezető és utas oldali ülésekhez többfokozatú
(smart bag) légzsákokkal és a vezető oldalon térdlégzsákkal van
felszerelve.„SMART BAG” RENDSZER
(TÖBBFOKOZATÚ ELÜLSŐ
LÉGZSÁKOK)Az elülső (vezető és utas oldali) légzsákok és vezető térdlégzsákok
közepes vagy nagy erejű frontális ütközés során nyújtanak védelmet
úgy, hogy felfúvódva kitöltik a vezető vagy az utas és a kormánykerék,
illetve a műszerfal közötti teret.
Egyéb ütközés (oldalról vagy hátulról bekövetkező, vagy a jármű
felborulása stb.) esetén a felfúvódás elmaradása tehát nem jelenti a
rendszer működési hibáját.
A légzsákok nem helyettesítik, hanem fokozzák a biztonsági övek
hatásosságát, ezért azokat mindig csatoljuk be. Ütközés esetén a
biztonsági övet nem viselő személy előrelendülő teste érintkezésbe
kerülhet a még felfúvódási fázisban lévő légzsákkal. Ilyen esetben nem
érvényesül a párna által nyújtott védőhatás.
Az elülső légzsákok felfúvódása elmaradhat az alábbi esetekben:
❒könnyen deformálható tárgyaknak való ütközés, ami nem érinti a
gépkocsi teljes homlokfelületét (pl. a sárvédő ütközése az út melletti
védőkorlátnak);
❒más járművek közé beékelődés, védőkorlát vagy tehergépkocsi alá
csúszás.
Ha a fent felsorolt körülmények között a légzsákok nem aktiválódnak,
annak az az oka, hogy ilyenkor a biztonsági övek által nyújtott
védelem is elegendő lehet, és a légzsákok aktiválása felesleges lenne.Ezekben az esetekben tehát a felfúvódás elmaradása nem jelenti a
rendszer működési hibáját.
Ne ragasszunk semmilyen matricát vagy egyéb
tárgyat a kormánykerékre és az utas oldali légzsák
műszerfali rekeszének fedelére és az ülésekre. Soha
ne helyezzünk tárgyakat a műszerfal utas oldali részére (pl.
mobiltelefont), mert érintkezésükkel akadályozhatják az utas
oldali légzsák megfelelő felfúvódását, továbbá komoly sérülést
okozhatnak a járműben ülőknek.
VEZETŐ OLDALI FRONTÁLIS LÉGZSÁKEgy azonnal felfúvódó párnából áll, amely a kormánykerék közepében
kialakított speciális rekeszben van elhelyezve ábra 103.
ábra 103
A0J0047
131ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

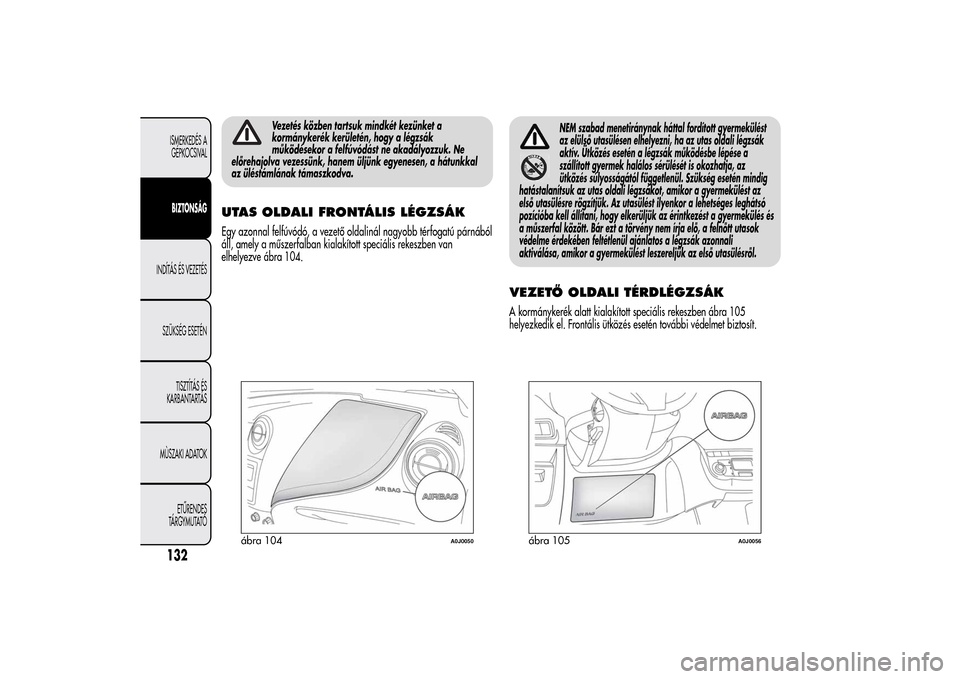

Vezetés közben tartsuk mindkét kezünket a
kormánykerék kerületén, hogy a légzsák
működésekor a felfúvódást ne akadályozzuk. Ne
előrehajolva vezessünk, hanem üljünk egyenesen, a hátunkkal
az üléstámlának támaszkodva.
UTAS OLDALI FRONTÁLIS LÉGZSÁKEgy azonnal felfúvódó, a vezető oldalinál nagyobb térfogatú párnából
áll, amely a műszerfalban kialakított speciális rekeszben van
elhelyezve ábra 104.
NEM szabad menetiránynak háttal fordított gyermekülést
az elülső utasülésen elhelyezni, ha az utas oldali légzsák
aktív. Ütközés esetén a légzsák működésbe lépése a
szállított gyermek halálos sérülését is okozhatja, az
ütközés súlyosságától függetlenül. Szükség esetén mindig
hatástalanítsuk az utas oldali légzsákot, amikor a gyermekülést az
első utasülésre rögzítjük. Az utasülést ilyenkor a lehetséges leghátsó
pozícióba kell állítani, hogy elkerüljük az érintkezést a gyermekülés és
a műszerfal között. Bár ezt a törvény nem írja elő, a felnőtt utasok
védelme érdekében feltétlenül ajánlatos a légzsák azonnali
aktiválása, amikor a gyermekülést leszereljük az első utasülésről.
VEZETŐ OLDALI TÉRDLÉGZSÁKA kormánykerék alatt kialakított speciális rekeszben ábra 105
helyezkedik el. Frontális ütközés esetén további védelmet biztosít.
ábra 104
A0J0050
ábra 105
A0J0056
132ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

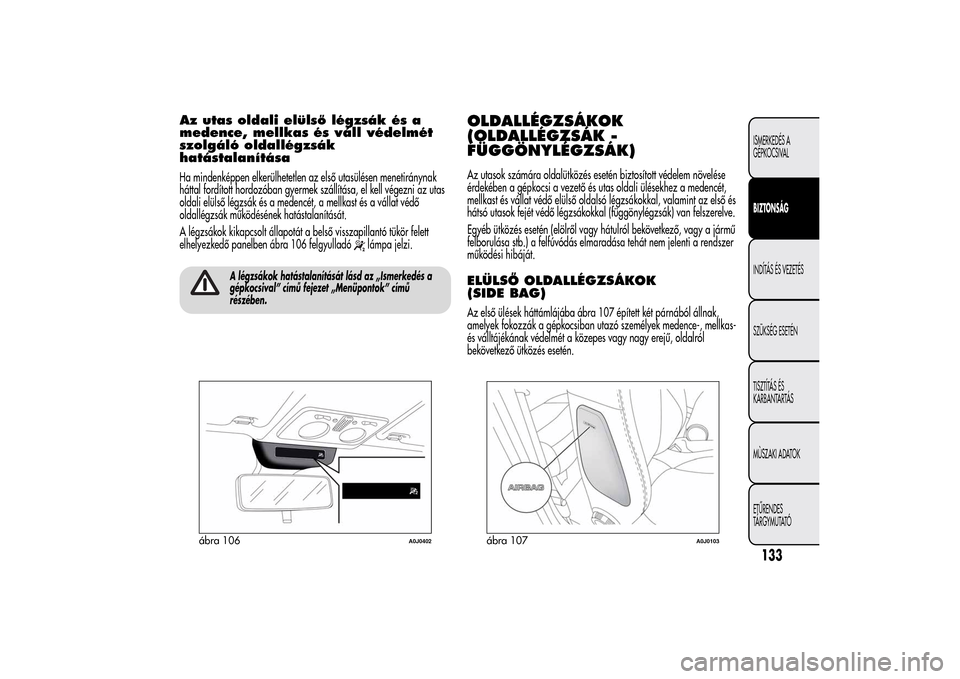

Az utas oldali elülső légzsák és a
medence, mellkas és váll védelmét
szolgáló oldallégzsák
hatástalanításaHa mindenképpen elkerülhetetlen az első utasülésen menetiránynak
háttal fordított hordozóban gyermek szállítása, el kell végezni az utas
oldali elülső légzsák és a medencét, a mellkast és a vállat védő
oldallégzsák működésének hatástalanítását.
A légzsákok kikapcsolt állapotát a belső visszapillantó tükör felett
elhelyezkedő panelben ábra 106 felgyulladó
lámpa jelzi.
A légzsákok hatástalanítását lásd az „Ismerkedés a
gépkocsival” című fejezet „Menüpontok” című
részében.
OLDALLÉGZSÁKOK
(OLDALLÉGZSÁK -
FÜGGÖNYLÉGZSÁK)Az utasok számára oldalütközés esetén biztosított védelem növelése
érdekében a gépkocsi a vezető és utas oldali ülésekhez a medencét,
mellkast és vállat védő elülső oldalsó légzsákokkal, valamint az első és
hátsó utasok fejét védő légzsákokkal (függönylégzsák) van felszerelve.
Egyéb ütközés esetén (elölről vagy hátulról bekövetkező, vagy a jármű
felborulása stb.) a felfúvódás elmaradása tehát nem jelenti a rendszer
működési hibáját.ELÜLSŐ OLDALLÉGZSÁKOK
(SIDE BAG)Az első ülések háttámlájába ábra 107 épített két párnából állnak,
amelyek fokozzák a gépkocsiban utazó személyek medence-, mellkas-
és válltájékának védelmét a közepes vagy nagy erejű, oldalról
bekövetkező ütközés esetén.
ábra 106
A0J0402
ábra 107
A0J0103
133ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

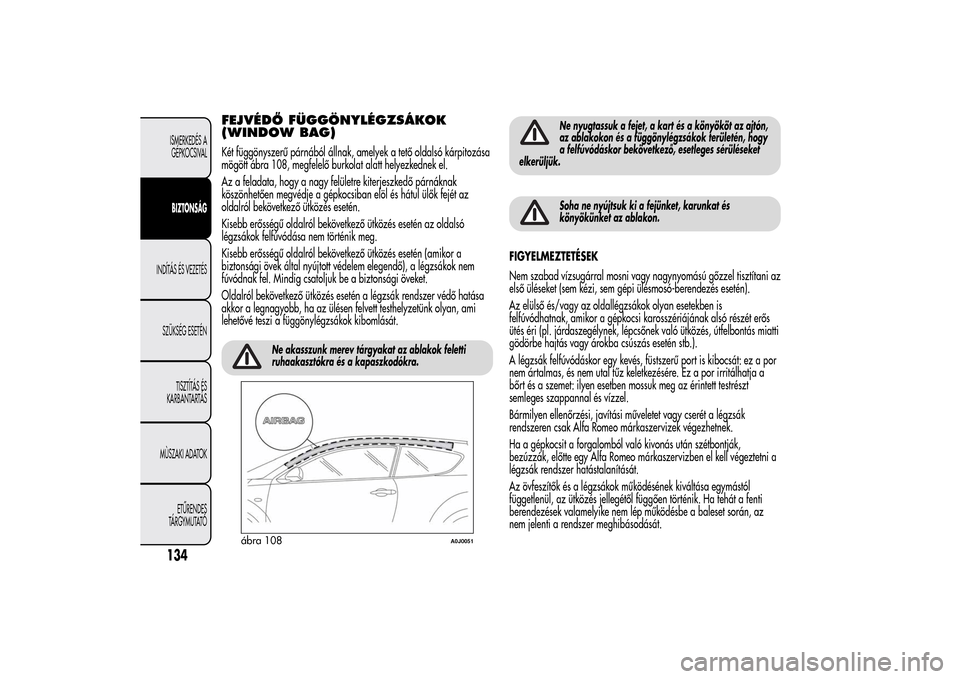

FEJVÉDŐ FÜGGÖNYLÉGZSÁKOK
(WINDOW BAG)Két függönyszerű párnából állnak, amelyek a tető oldalsó kárpitozása
mögött ábra 108, megfelelő burkolat alatt helyezkednek el.
Az a feladata, hogy a nagy felületre kiterjeszkedő párnáknak
köszönhetően megvédje a gépkocsiban elöl és hátul ülők fejét az
oldalról bekövetkező ütközés esetén.
Kisebb erősségű oldalról bekövetkező ütközés esetén az oldalsó
légzsákok felfúvódása nem történik meg.
Kisebb erősségű oldalról bekövetkező ütközés esetén (amikor a
biztonsági övek által nyújtott védelem elegendő), a légzsákok nem
fúvódnak fel. Mindig csatoljuk be a biztonsági öveket.
Oldalról bekövetkező ütközés esetén a légzsák rendszer védő hatása
akkor a legnagyobb, ha az ülésen felvett testhelyzetünk olyan, ami
lehetővé teszi a függönylégzsákok kibomlását.
Ne akasszunk merev tárgyakat az ablakok feletti
ruhaakasztókra és a kapaszkodókra.
Ne nyugtassuk a fejet, a kart és a könyököt az ajtón,
az ablakokon és a függönylégzsákok területén, hogy
a felfúvódáskor bekövetkező, esetleges sérüléseket
elkerüljük.Soha ne nyújtsuk ki a fejünket, karunkat és
könyökünket az ablakon.
FIGYELMEZTETÉSEK
Nem szabad vízsugárral mosni vagy nagynyomású gőzzel tisztítani az
első üléseket (sem kézi, sem gépi ülésmosó-berendezés esetén).
Az elülső és/vagy az oldallégzsákok olyan esetekben is
felfúvódhatnak, amikor a gépkocsi karosszériájának alsó részét erős
ütés éri (pl. járdaszegélynek, lépcsőnek való ütközés, útfelbontás miatti
gödörbe hajtás vagy árokba csúszás esetén stb.).
A légzsák felfúvódáskor egy kevés, füstszerű port is kibocsát: ez a por
nem ártalmas, és nem utal tűz keletkezésére. Ez a por irritálhatja a
bőrt és a szemet: ilyen esetben mossuk meg az érintett testrészt
semleges szappannal és vízzel.
Bármilyen ellenőrzési, javítási műveletet vagy cserét a légzsák
rendszeren csak Alfa Romeo márkaszervizek végezhetnek.
Ha a gépkocsit a forgalomból való kivonás után szétbontják,
bezúzzák, előtte egy Alfa Romeo márkaszervizben el kell végeztetni a
légzsák rendszer hatástalanítását.
Az övfeszítők és a légzsákok működésének kiváltása egymástól
függetlenül, az ütközés jellegétől függően történik. Ha tehát a fenti
berendezések valamelyike nem lép működésbe a baleset során, az
nem jelenti a rendszer meghibásodását.
ábra 108
A0J0051
134ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

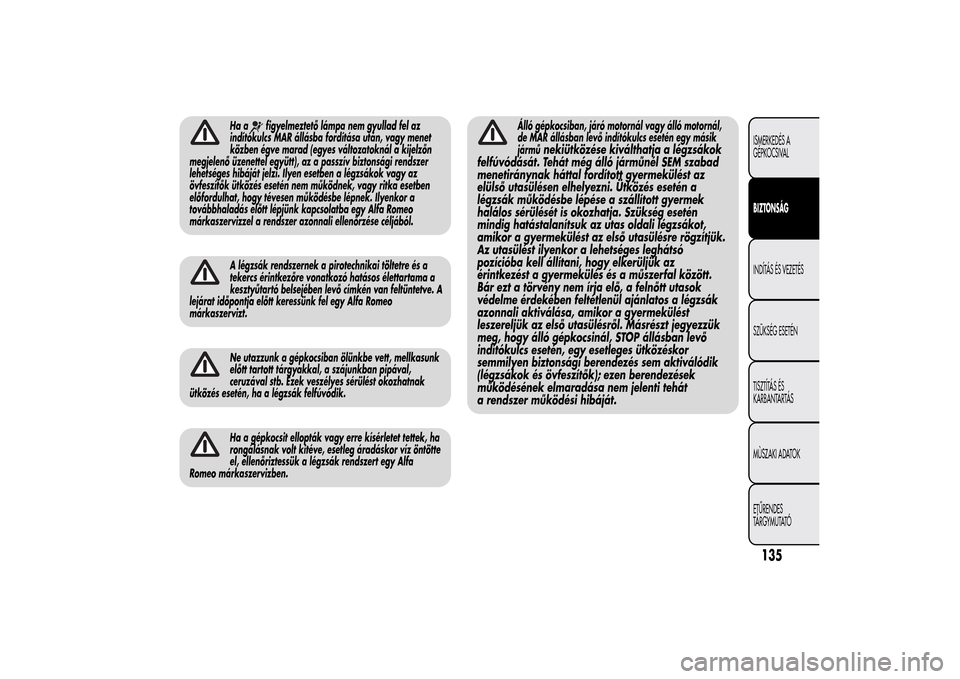

Ha a
figyelmeztető lámpa nem gyullad fel az
indítókulcs MAR állásba fordítása után, vagy menet
közben égve marad (egyes változatoknál a kijelzőn
megjelenő üzenettel együtt), az a passzív biztonsági rendszer
lehetséges hibáját jelzi. Ilyen esetben a légzsákok vagy az
övfeszítők ütközés esetén nem működnek, vagy ritka esetben
előfordulhat, hogy tévesen működésbe lépnek. Ilyenkor a
továbbhaladás előtt lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel a rendszer azonnali ellenőrzése céljából.
A légzsák rendszernek a pirotechnikai töltetre és a
tekercs érintkezőre vonatkozó hatásos élettartama a
kesztyűtartó belsejében levő címkén van feltüntetve. A
lejárat időpontja előtt keressünk fel egy Alfa Romeo
márkaszervizt.Ne utazzunk a gépkocsiban ölünkbe vett, mellkasunk
előtt tartott tárgyakkal, a szájunkban pipával,
ceruzával stb. Ezek veszélyes sérülést okozhatnak
ütközés esetén, ha a légzsák felfúvódik.Ha a gépkocsit ellopták vagy erre kísérletet tettek, ha
rongálásnak volt kitéve, esetleg áradáskor víz öntötte
el, ellenőriztessük a légzsák rendszert egy Alfa
Romeo márkaszervizben.
Álló gépkocsiban, járó motornál vagy álló motornál,
de MAR állásban levő indítókulcs esetén egy másik
jármű
nekiütközése kiválthatja a légzsákok
felfúvódását. Tehát még álló járműnél SEM szabad
menetiránynak háttal fordított gyermekülést az
elülső utasülésen elhelyezni. Ütközés esetén a
légzsák működésbe lépése a szállított gyermek
halálos sérülését is okozhatja. Szükség esetén
mindig hatástalanítsuk az utas oldali légzsákot,
amikor a gyermekülést az első utasülésre rögzítjük.
Az utasülést ilyenkor a lehetséges leghátsó
pozícióba kell állítani, hogy elkerüljük az
érintkezést a gyermekülés és a műszerfal között.
Bár ezt a törvény nem írja elő, a felnőtt utasok
védelme érdekében feltétlenül ajánlatos a légzsák
azonnali aktiválása, amikor a gyermekülést
leszereljük az első utasülésről. Másrészt jegyezzük
meg, hogy álló gépkocsinál, STOP állásban levő
indítókulcs esetén, egy esetleges ütközéskor
semmilyen biztonsági berendezés sem aktiválódik
(légzsákok és övfeszítők); ezen berendezések
működésének elmaradása nem jelenti tehát
a rendszer működési hibáját.
135ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

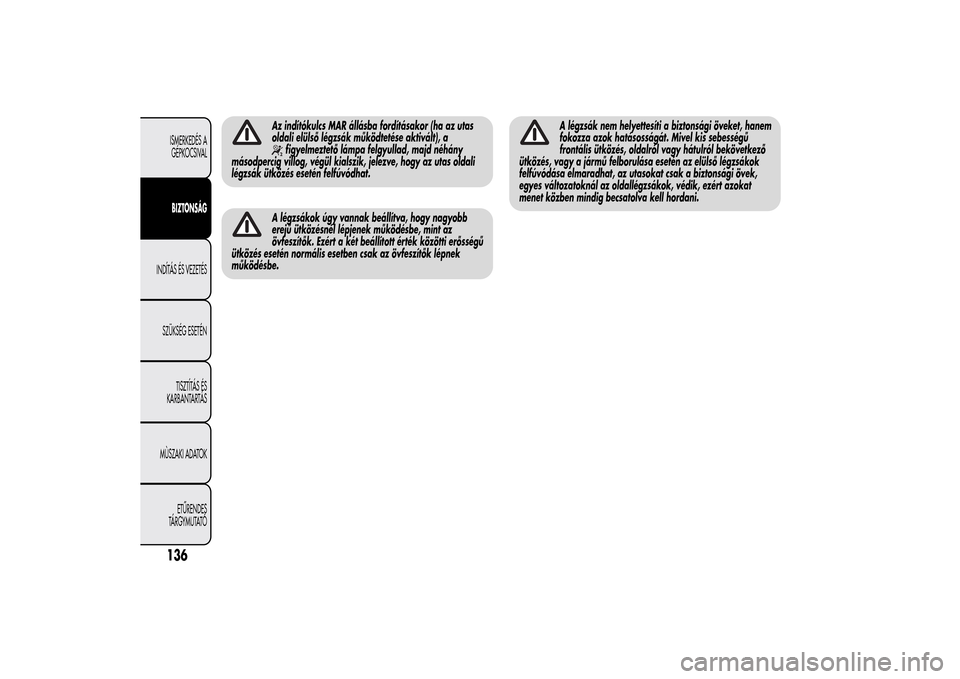

Az indítókulcs MAR állásba fordításakor (ha az utas
oldali elülső légzsák működtetése aktivált), a
figyelmeztető lámpa felgyullad, majd néhány
másodpercig villog, végül kialszik, jelezve, hogy az utas oldali
légzsák ütközés esetén felfúvódhat.
A légzsákok úgy vannak beállítva, hogy nagyobb
erejű ütközésnél lépjenek működésbe, mint az
övfeszítők. Ezért a két beállított érték közötti erősségű
ütközés esetén normális esetben csak az övfeszítők lépnek
működésbe.
A légzsák nem helyettesíti a biztonsági öveket, hanem
fokozza azok hatásosságát. Mivel kis sebességű
frontális ütközés, oldalról vagy hátulról bekövetkező
ütközés, vagy a jármű felborulása esetén az elülső légzsákok
felfúvódása elmaradhat, az utasokat csak a biztonsági övek,
egyes változatoknál az oldallégzsákok, védik, ezért azokat
menet közben mindig becsatolva kell hordani.
136ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
