CSOMAGTÉR-VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a csomagtérajtót, és a nyíllal jelzett pontnál feszítve
emeljük ki az A ábra 143 lámpatestet;
❒nyissuk ki a B ábra 144 védőfedelet, és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestre a B védőfedelet;
❒illesszük vissza a megfelelő helyre az A ábra 143 lámpatestet,
először az egyik, majd a másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.KESZTYŰTARTÓ-VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a kesztyűtartót, majd emeljük ki az A ábra 145
lámpatestet;❒húzzuk ki a B izzót az oldalsó érintkezők közül, és helyezzük be az
új izzót, ügyelve arra, hogy pontosan az érintkezők közé kerüljön és
rögzüljön.
ábra 143
A0J0119
ábra 144
A0J0118
ábra 145
A0J0122
167ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

NAPELLENZŐ
PIPERETÜKÖR-MEGVILÁGÍTÁS(egyes változatoknál/piacokon)

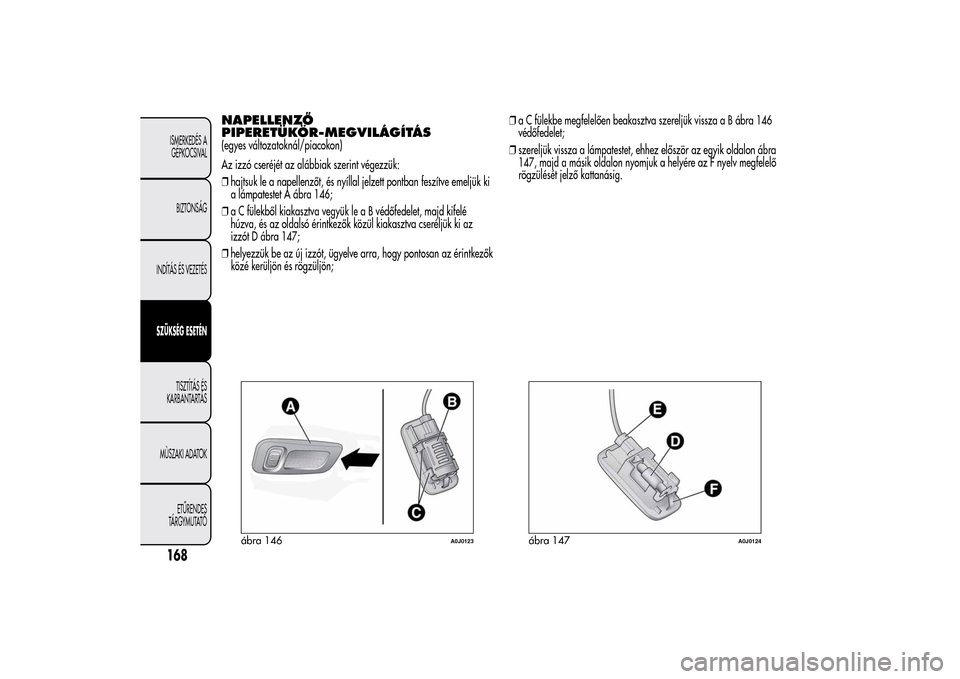

Az izzó cseréjét az alábbiak szerint végezzük:
❒hajtsuk le a napellenzőt, és nyíllal jelzett pontban feszítve emeljük ki
a lámpatestet A ábra 146;
❒a C fülekből kiakasztva vegyük le a B védőfedelet, majd kifelé
húzva, és az oldalsó érintkezők közül kiakasztva cseréljük ki az
izzót D ábra 147;
❒helyezzük be az új izzót, ügyelve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön;❒a C fülekbe megfelelően beakasztva szereljük vissza a B ábra 146
védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először az egyik oldalon ábra
147, majd a másik oldalon nyomjuk a helyére az F nyelv megfelelő
rögzülését jelző kattanásig.
ábra 146
A0J0123
ábra 147
A0J0124
168ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

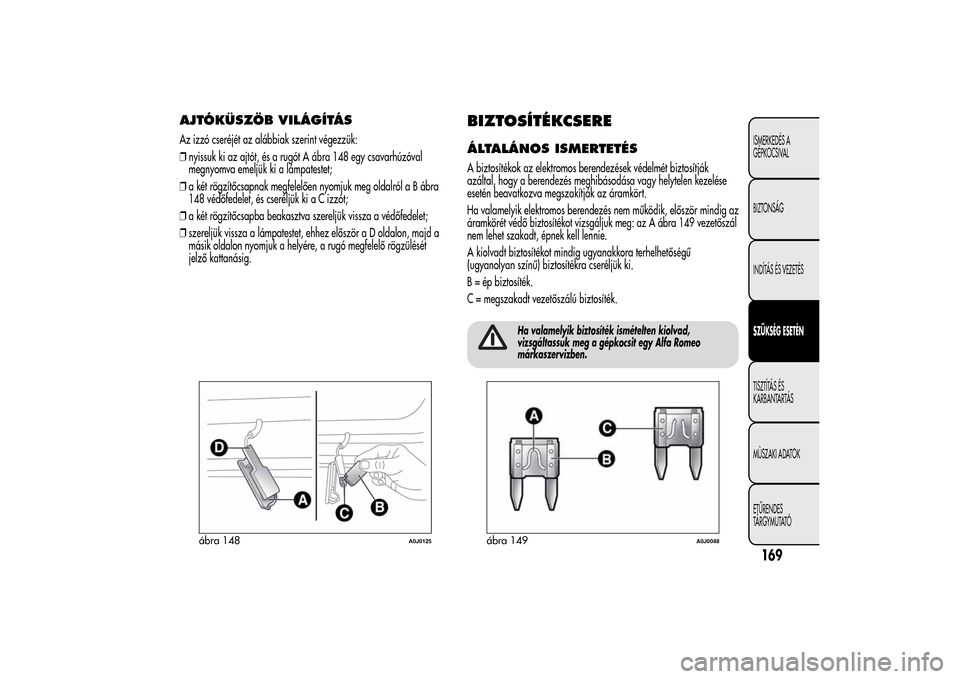

AJTÓKÜSZÖB VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki az ajtót, és a rugót A ábra 148 egy csavarhúzóval
megnyomva emeljük ki a lámpatestet;
❒a két rögzítőcsapnak megfelelően nyomjuk meg oldalról a B ábra
148 védőfedelet, és cseréljük ki a C izzót;
❒a két rögzítőcsapba beakasztva szereljük vissza a védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először a D oldalon, majd a
másik oldalon nyomjuk a helyére, a rugó megfelelő rögzülését
jelző kattanásig.
BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETÉSA biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk meg: az A ábra 149 vezetőszál
nem lehet szakadt, épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
Ha valamelyik biztosíték ismételten kiolvad,
vizsgáltassuk meg a gépkocsit egy Alfa Romeo
márkaszervizben.
ábra 148
A0J0125
ábra 149
A0J0048
169ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Soha nem szabad a kiolvadt biztosítékot más
vezetődarabbal, fémhuzallal pótolni.A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.Ha egy általános védelmi biztosíték (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) kiolvadt, forduljunk egy Alfa
Romeo márkaszervizhez.A biztosíték cseréje előtt ügyeljünk arra, hogy a
gyújtáskulcs ki legyen húzva, és minden elektromos
berendezés ki legyen kapcsolva.
Ha a biztonsági rendszerek (légzsák rendszer,
fékrendszer), a hajtómű rendszerek (motor
vezérlőrendszer, sebességváltó vezérlőrendszer) vagy
a kormánymű rendszer egy általános védelmi biztosítéka
kiolvadt, forduljunk egy Alfa Romeo márkaszervizhez.
170ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

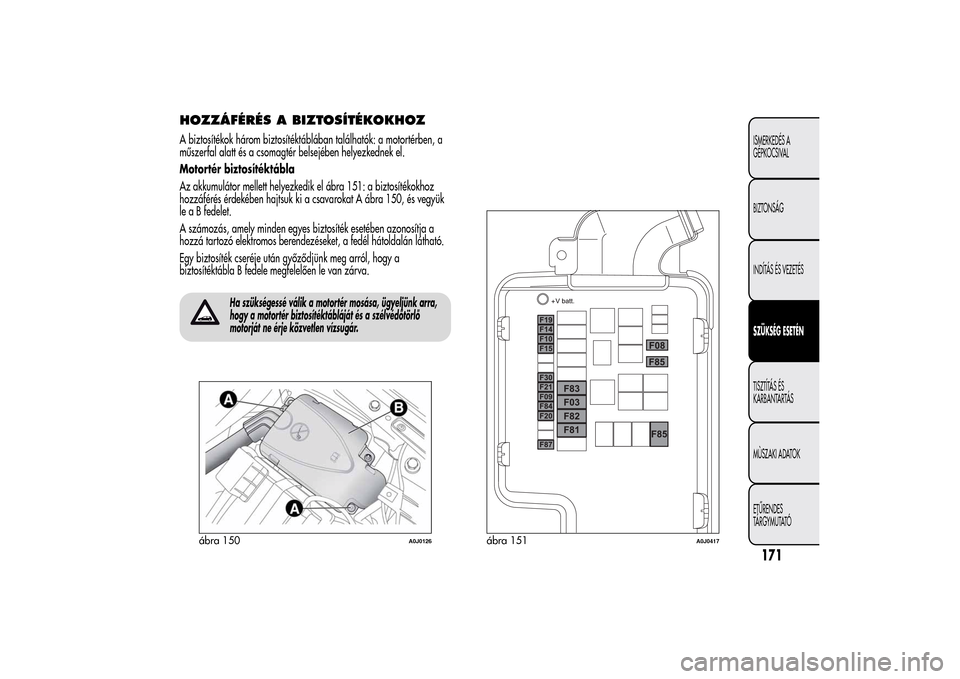

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZA biztosítékok három biztosítéktáblában találhatók: a motortérben, a
műszerfal alatt és a csomagtér belsejében helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el ábra 151: a biztosítékokhoz
hozzáférés érdekében hajtsuk ki a csavarokat A ábra 150, és vegyük
le a B fedelet.
A számozás, amely minden egyes biztosíték esetében azonosítja a
hozzá tartozó elektromos berendezéseket, a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a
biztosítéktábla B fedele megfelelően le van zárva.
Ha szükségessé válik a motortér mosása, ügyeljünk arra,
hogy a motortér biztosítéktábláját és a szélvédőtörlő
motorját ne érje közvetlen vízsugár.
ábra 150
A0J0126
ábra 151
A0J0417
171ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Műszerfal biztosítéktábla

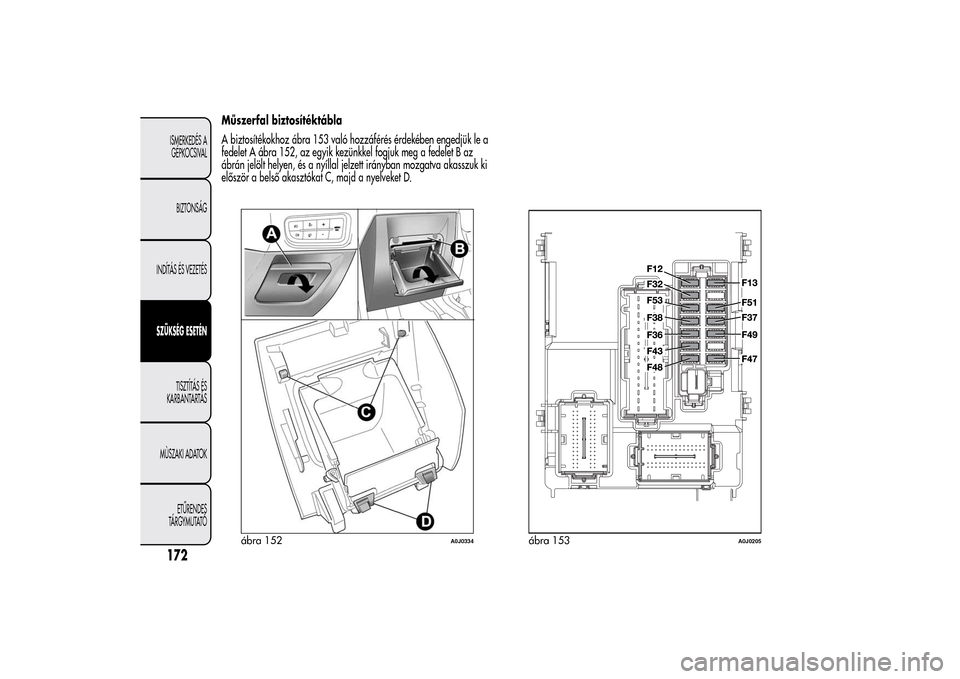

A biztosítékokhoz ábra 153 való hozzáférés érdekében engedjük le a
fedelet A ábra 152, az egyik kezünkkel fogjuk meg a fedelet B az
ábrán jelölt helyen, és a nyíllal jelzett irányban mozgatva akasszuk ki
először a belső akasztókat C, majd a nyelveket D.
ábra 152
A0J0334
ábra 153
A0J0205
172ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Csomagtér biztosítéktábla

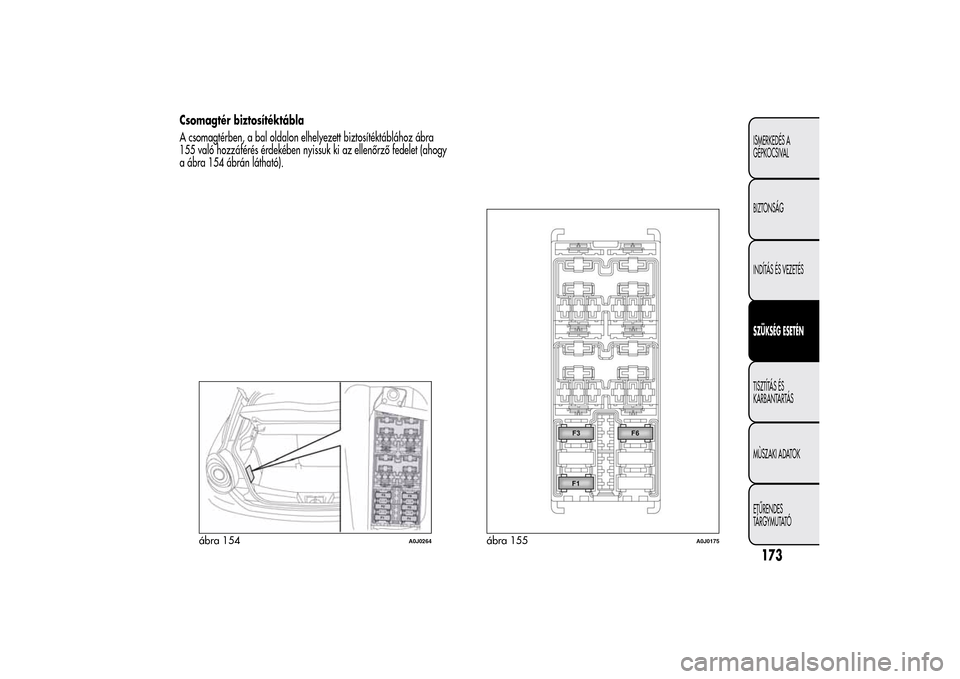

A csomagtérben, a bal oldalon elhelyezett biztosítéktáblához ábra
155 való hozzáférés érdekében nyissuk ki az ellenőrző fedelet (ahogy
a ábra 154 ábrán látható).
ábra 154
A0J0264
ábra 155
A0J0175
173ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

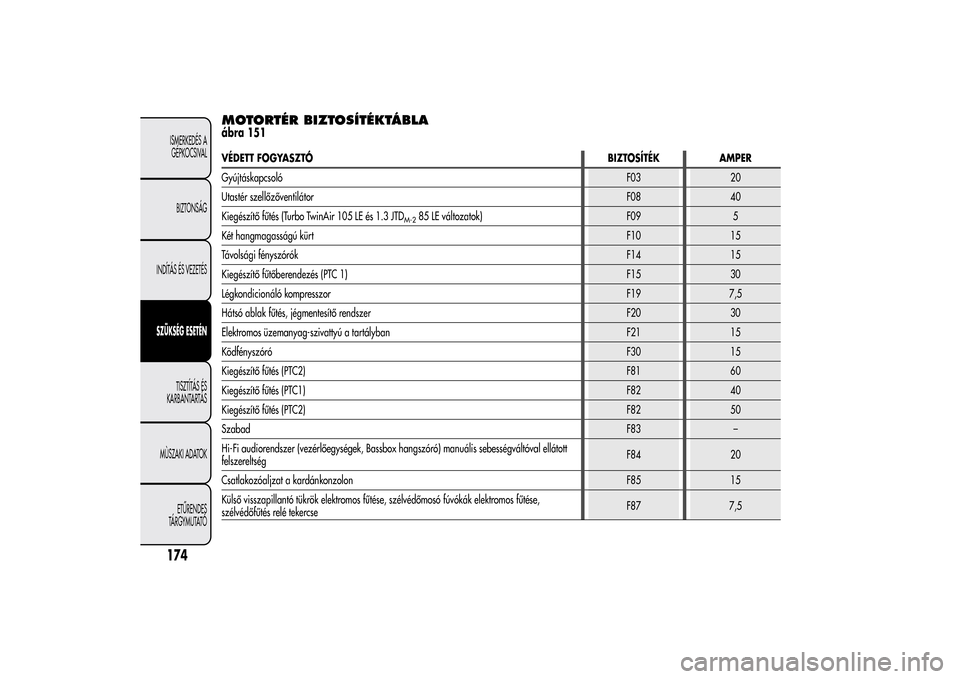

MOTORTÉR BIZTOSÍTÉKTÁBLAábra 151VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
GyújtáskapcsolóF03 20
Utastér szellőzőventilátorF08 40
Kiegészítő fűtés (Turbo TwinAir 105 LE és 1.3 JTD
M-2
85 LE változatok) F09 5
Két hangmagasságú kürtF10 15
Távolsági fényszórókF14 15
Kiegészítő fűtőberendezés (PTC 1) F15 30
Légkondicionáló kompresszorF19 7,5
Hátsó ablak fűtés, jégmentesítő rendszer F20 30
Elektromos üzemanyag-szivattyú a tartályban F21 15
KödfényszóróF30 15
Kiegészítő fűtés (PTC2)F81 60
Kiegészítő fűtés (PTC1)F82 40
Kiegészítő fűtés (PTC2)F82 50
SzabadF83 –
Hi-Fi audiorendszer (vezérlőegységek, Bassbox hangszóró) manuális sebességváltóval ellátott
felszereltségF84 20
Csatlakozóaljzat a kardánkonzolon F85 15
Külső visszapillantó tükrök elektromos fűtése, szélvédőmosó fúvókák elektromos fűtése,
szélvédőfűtés relé tekercseF87 7,5
174ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

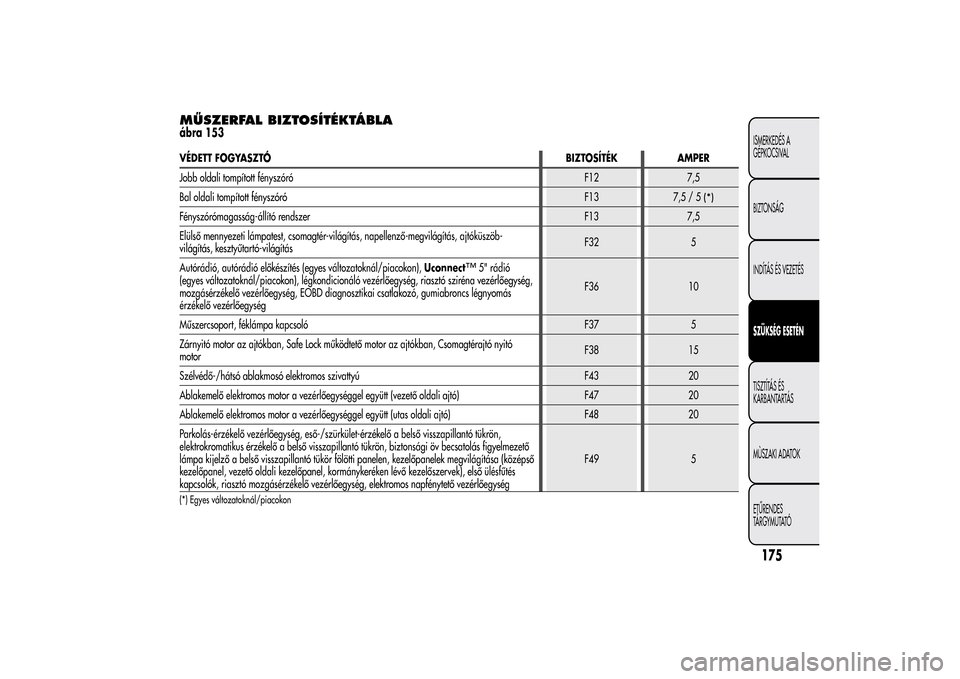

MŰSZERFAL BIZTOSÍTÉKTÁBLAábra 153VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Jobb oldali tompított fényszóróF12 7,5
Bal oldali tompított fényszóróF13
7,5/5
(*)
Fényszórómagasság-állító rendszer F13 7,5
Elülső mennyezeti lámpatest, csomagtér-világítás, napellenző-megvilágítás, ajtóküszöb-
világítás, kesztyűtartó-világításF32 5
Autórádió, autórádió előkészítés (egyes változatoknál/piacokon),Uconnect
™
5" rádió
(egyes változatoknál/piacokon), légkondicionáló vezérlőegység, riasztó sziréna vezérlőegység,
mozgásérzékelő vezérlőegység, EOBD diagnosztikai csatlakozó, gumiabroncs légnyomás
érzékelő vezérlőegységF36 10
Műszercsoport, féklámpa kapcsoló F37 5
Zárnyitó motor az ajtókban, Safe Lock működtető motor az ajtókban, Csomagtérajtó nyitó
motorF38 15
Szélvédő-/hátsó ablakmosó elektromos szivattyú F43 20
Ablakemelő elektromos motor a vezérlőegységgel együtt (vezető oldali ajtó) F47 20
Ablakemelő elektromos motor a vezérlőegységgel együtt (utas oldali ajtó) F48 20
Parkolás-érzékelő vezérlőegység, eső-/szürkület-érzékelő a belső visszapillantó tükrön,
elektrokromatikus érzékelő a belső visszapillantó tükrön, biztonsági öv becsatolás figyelmezető
lámpa kijelző a belső visszapillantó tükör fölötti panelen, kezelőpanelek megvilágítása (középső
kezelőpanel, vezető oldali kezelőpanel, kormánykeréken lévő kezelőszervek), első ülésfűtés
kapcsolók, riasztó mozgásérzékelő vezérlőegység, elektromos napfénytető vezérlőegységF49 5
(*) Egyes változatoknál/piacokon
175ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

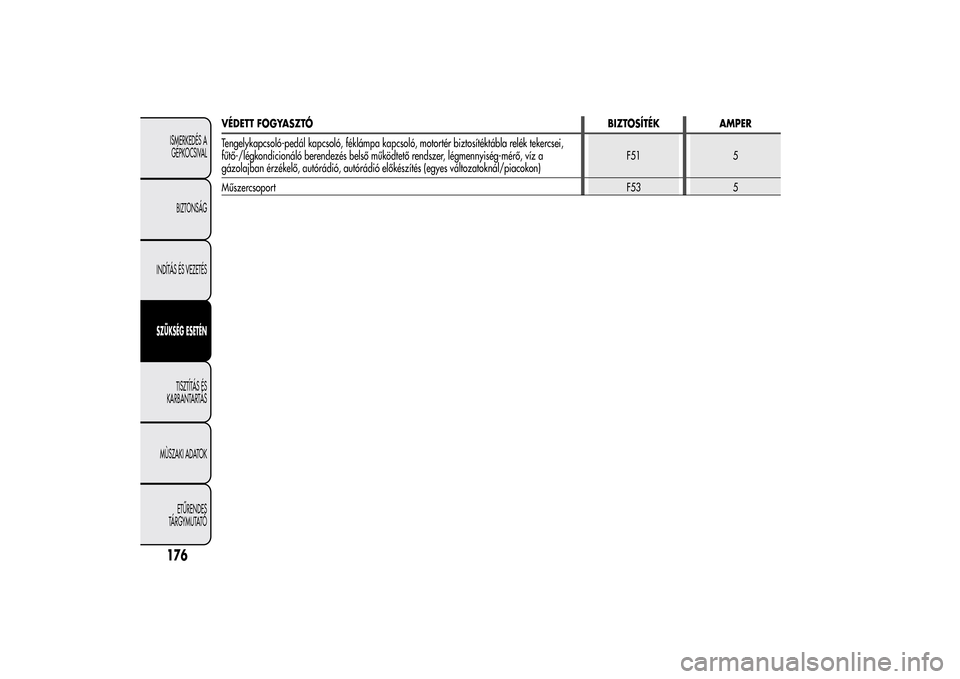

VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Tengelykapcsoló-pedál kapcsoló, féklámpa kapcsoló, motortér biztosítéktábla relék tekercsei,
fűtő-/légkondicionáló berendezés belső működtető rendszer, légmennyiség-mérő, víz a
gázolajban érzékelő, autórádió, autórádió előkészítés (egyes változatoknál/piacokon)F51 5
MűszercsoportF53 5
176ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
