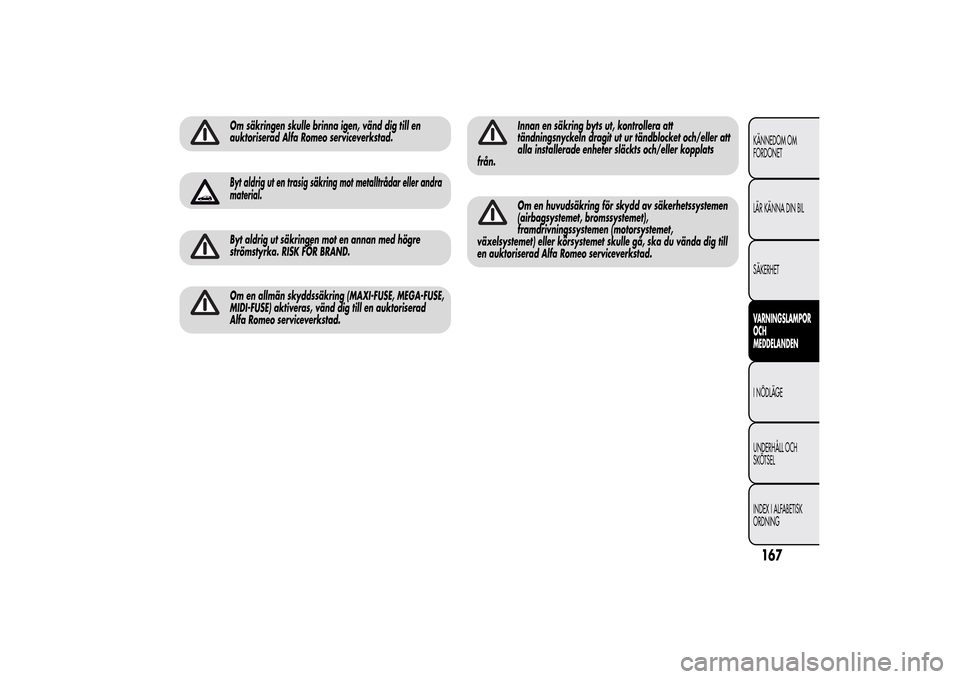

Om säkringen skulle brinna igen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.Byt aldrig ut en trasig säkring mot metalltrådar eller andra
material.Byt aldrig ut säkringen mot en annan med högre
strömstyrka. RISK FÖR BRAND.Om en allmän skyddssäkring (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) aktiveras, vänd dig till en auktoriserad
Alfa Romeo serviceverkstad.
Innan en säkring byts ut, kontrollera att
tändningsnyckeln dragit ut ur tändblocket och/eller att
alla installerade enheter släckts och/eller kopplats
från.Om en huvudsäkring för skydd av säkerhetssystemen
(airbagsystemet, bromssystemet),
framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet skulle gå, ska du vända dig till
en auktoriserad Alfa Romeo serviceverkstad.
167KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

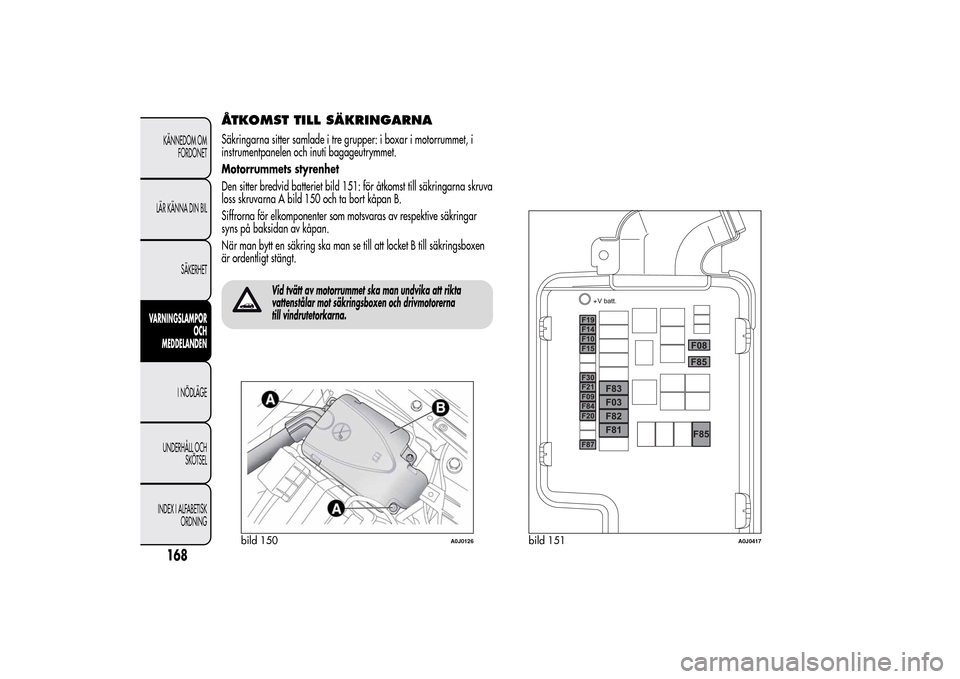

ÅTKOMST TILL SÄKRINGARNASäkringarna sitter samlade i tre grupper: i boxar i motorrummet, i
instrumentpanelen och inuti bagageutrymmet.
Motorrummets styrenhet
Den sitter bredvid batteriet bild 151: för åtkomst till säkringarna skruva
loss skruvarna A bild 150 och ta bort kåpan B.
Siffrorna för elkomponenter som motsvaras av respektive säkringar
syns på baksidan av kåpan.
När man bytt en säkring ska man se till att locket B till säkringsboxen
är ordentligt stängt.
Vid tvätt av motorrummet ska man undvika att rikta
vattenstålar mot säkringsboxen och drivmotorerna
till vindrutetorkarna.
bild 150
A0J0126
bild 151
A0J0417
168KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

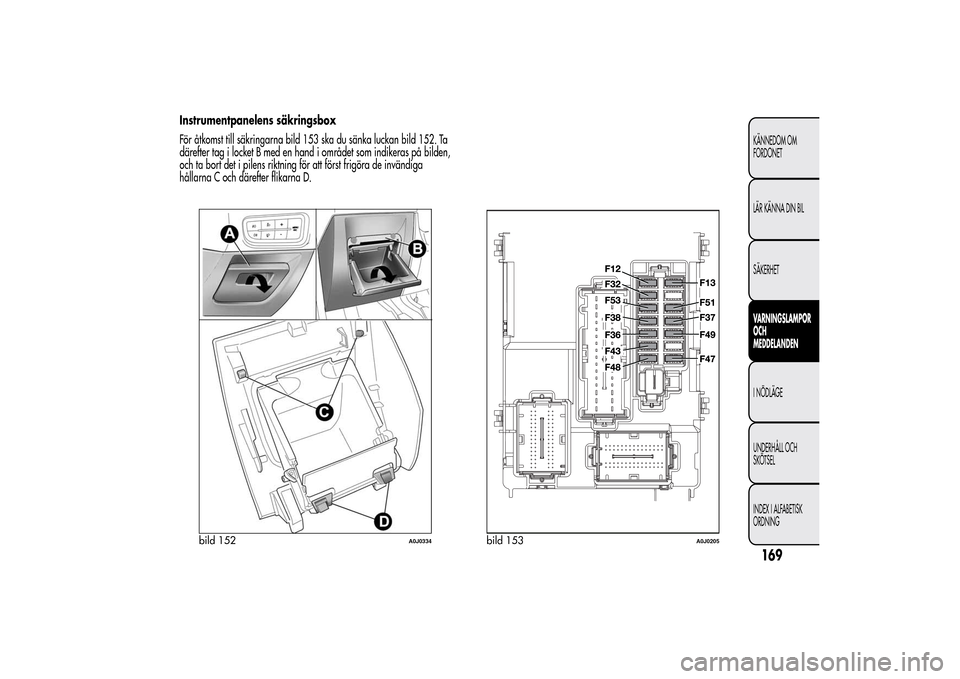

Instrumentpanelens säkringsbox
För åtkomst till säkringarna bild 153 ska du sänka luckan bild 152. Ta
därefter tag i locket B med en hand i området som indikeras på bilden,
och ta bort det i pilens riktning för att först frigöra de invändiga
hållarna C och därefter flikarna D.
bild 152
A0J0334
bild 153
A0J0205
169KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

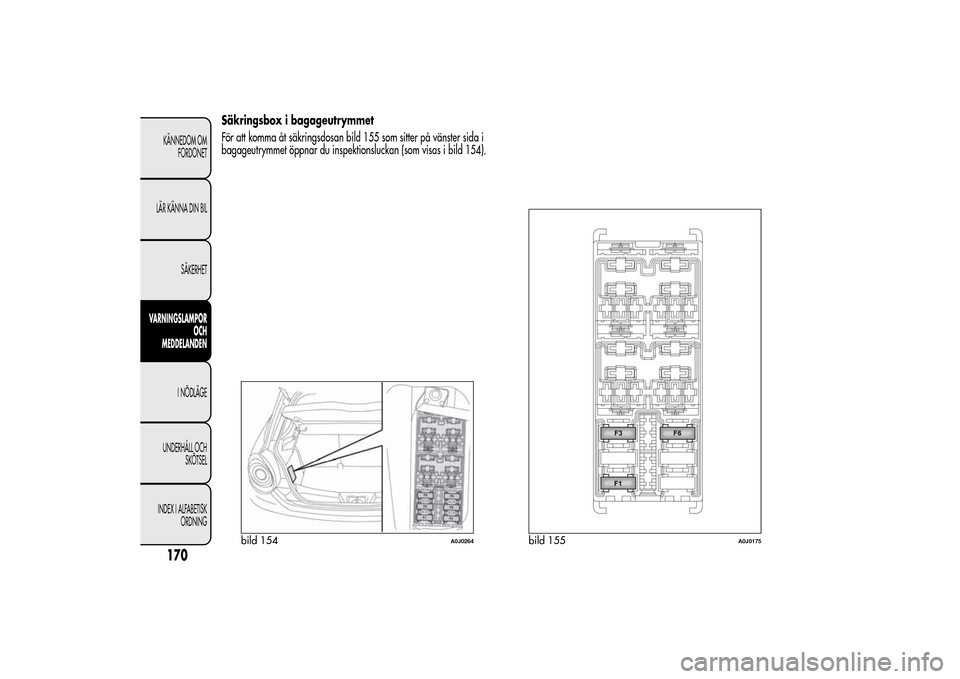

Säkringsbox i bagageutrymmet
För att komma åt säkringsdosan bild 155 som sitter på vänster sida i
bagageutrymmet öppnar du inspektionsluckan (som visas i bild 154).
bild 154
A0J0264
bild 155
A0J0175
170KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

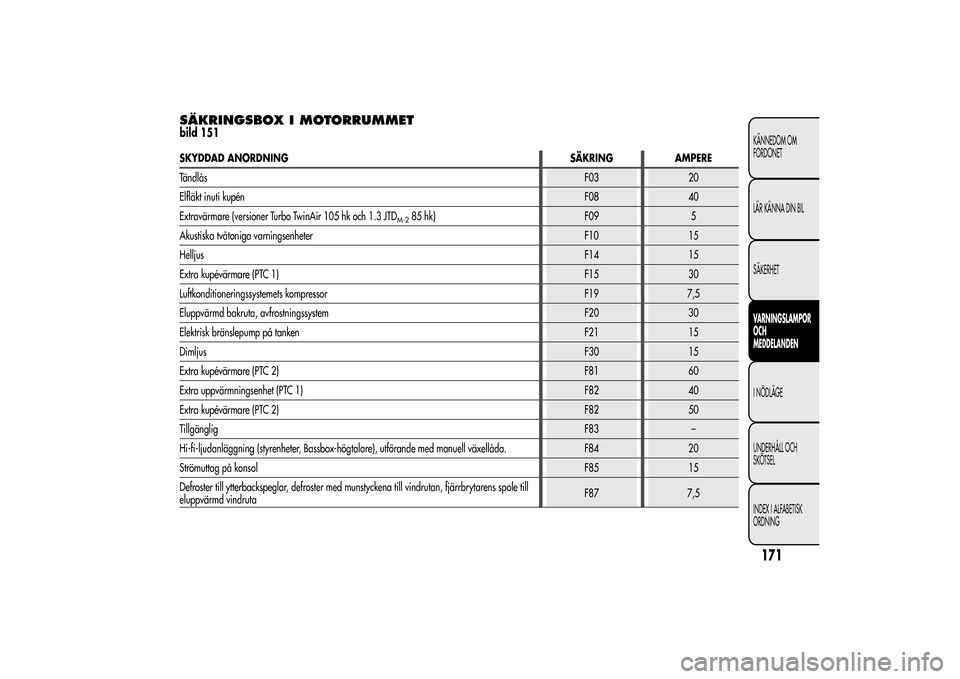

SÄKRINGSBOX I MOTORRUMMETbild 151SKYDDAD ANORDNING SÄKRING AMPERE
TändlåsF03 20
Elfläkt inuti kupénF08 40
Extravärmare (versioner Turbo TwinAir 105 hk och 1.3 JTD
M-2
85 hk) F09 5
Akustiska tvåtoniga varningsenheter F10 15
HelljusF14 15
Extra kupévärmare (PTC 1)F15 30
Luftkonditioneringssystemets kompressor F19 7,5
Eluppvärmd bakruta, avfrostningssystem F20 30
Elektrisk bränslepump på tankenF21 15
DimljusF30 15
Extra kupévärmare (PTC 2)F81 60
Extra uppvärmningsenhet (PTC 1) F82 40
Extra kupévärmare (PTC 2)F82 50
TillgängligF83 –
Hi-fi-ljudanläggning (styrenheter, Bassbox-högtalare), utförande med manuell växellåda. F84 20
Strömuttag på konsolF85 15
Defroster till ytterbackspeglar, defroster med munstyckena till vindrutan, fjärrbrytarens spole till
eluppvärmd vindrutaF87 7,5
171KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

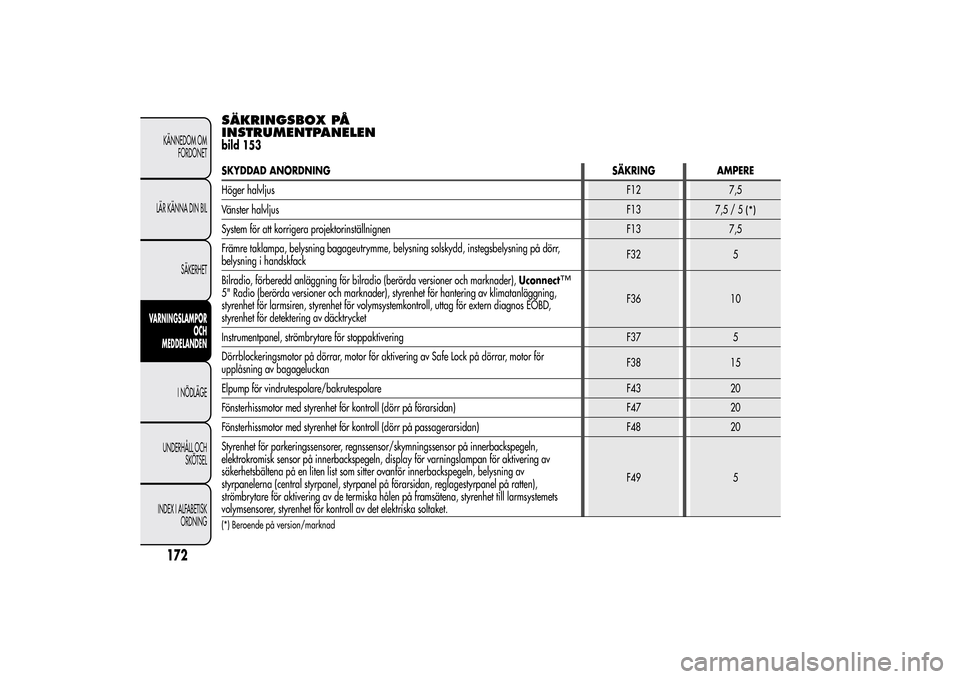

SÄKRINGSBOX PÅ
INSTRUMENTPANELENbild 153SKYDDAD ANORDNING SÄKRING AMPERE
Höger halvljusF12 7,5
Vänster halvljusF13
7,5/5
(*)
System för att korrigera projektorinställnignen F13 7,5
Främre taklampa, belysning bagageutrymme, belysning solskydd, instegsbelysning på dörr,
belysning i handskfackF32 5
Bilradio, förberedd anläggning för bilradio (berörda versioner och marknader),Uconnect
™
5" Radio (berörda versioner och marknader), styrenhet för hantering av klimatanläggning,
styrenhet för larmsiren, styrenhet för volymsystemkontroll, uttag för extern diagnos EOBD,
styrenhet för detektering av däcktrycketF36 10
Instrumentpanel, strömbrytare för stoppaktivering F37 5
Dörrblockeringsmotor på dörrar, motor för aktivering av Safe Lock på dörrar, motor för
upplåsning av bagageluckanF38 15
Elpump för vindrutespolare/bakrutespolare F43 20
Fönsterhissmotor med styrenhet för kontroll (dörr på förarsidan) F47 20
Fönsterhissmotor med styrenhet för kontroll (dörr på passagerarsidan) F48 20
Styrenhet för parkeringssensorer, regnssensor/skymningssensor på innerbackspegeln,
elektrokromisk sensor på innerbackspegeln, display för varningslampan för aktivering av
säkerhetsbältena på en liten list som sitter ovanför innerbackspegeln, belysning av
styrpanelerna (central styrpanel, styrpanel på förarsidan, reglagestyrpanel på ratten),
strömbrytare för aktivering av de termiska hålen på framsätena, styrenhet till larmsystemets
volymsensorer, styrenhet för kontroll av det elektriska soltaket.F49 5(*) Beroende på version/marknad
172KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

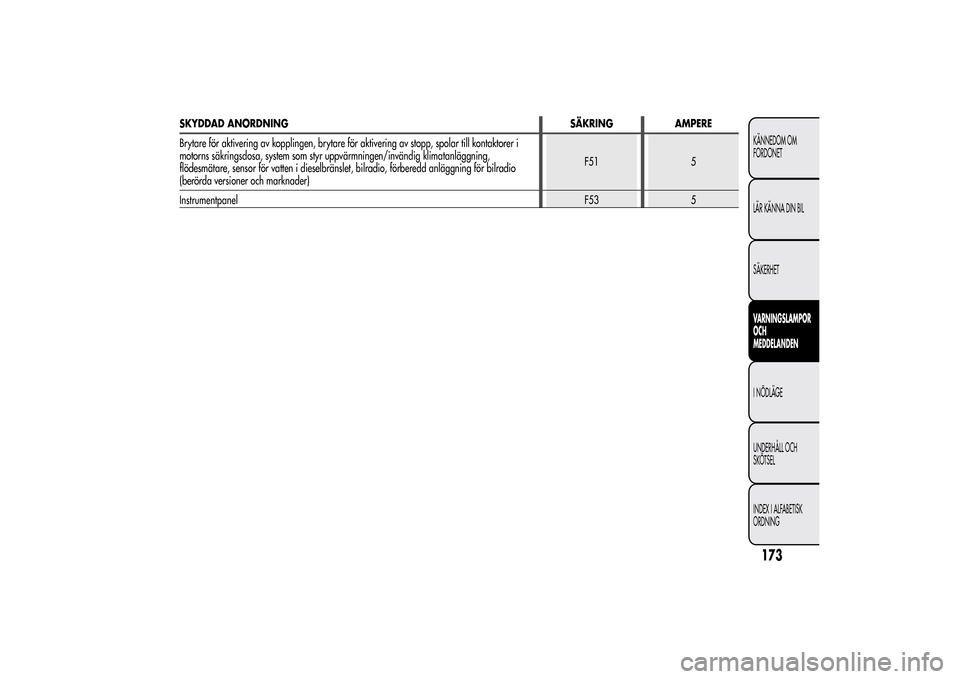

SKYDDAD ANORDNING SÄKRING AMPERE
Brytare för aktivering av kopplingen, brytare för aktivering av stopp, spolar till kontaktorer i
motorns säkringsdosa, system som styr uppvärmningen/invändig klimatanläggning,
flödesmätare, sensor för vatten i dieselbränslet, bilradio, förberedd anläggning för bilradio
(berörda versioner och marknader)F51 5
InstrumentpanelF53 5
173KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

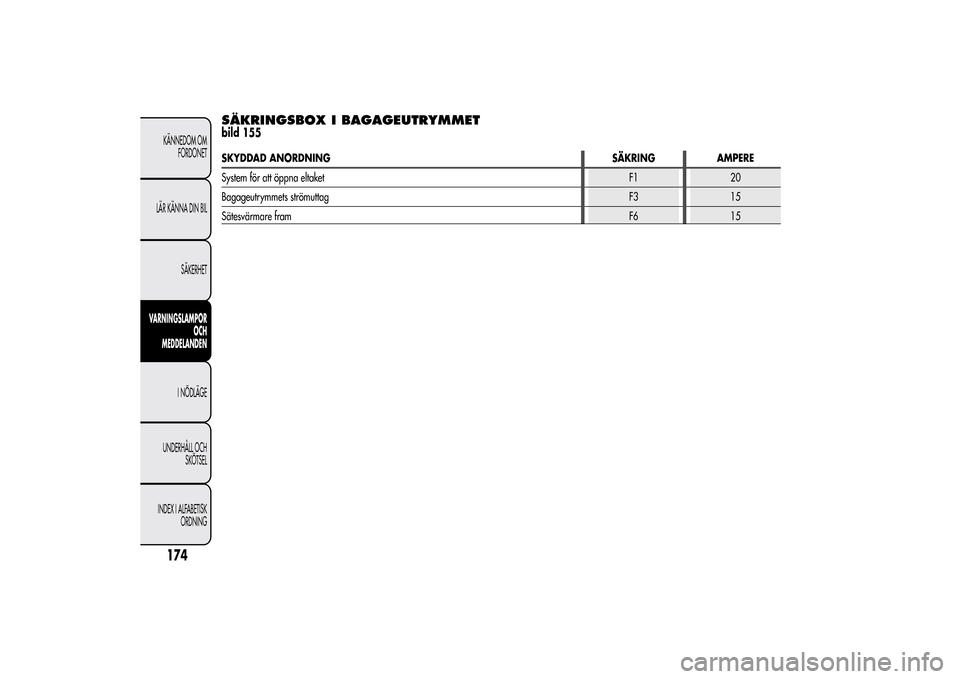

SÄKRINGSBOX I BAGAGEUTRYMMETbild 155SKYDDAD ANORDNING SÄKRING AMPERE
System för att öppna eltaketF1 20
Bagageutrymmets strömuttagF3 15
Sätesvärmare framF6 15
174KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

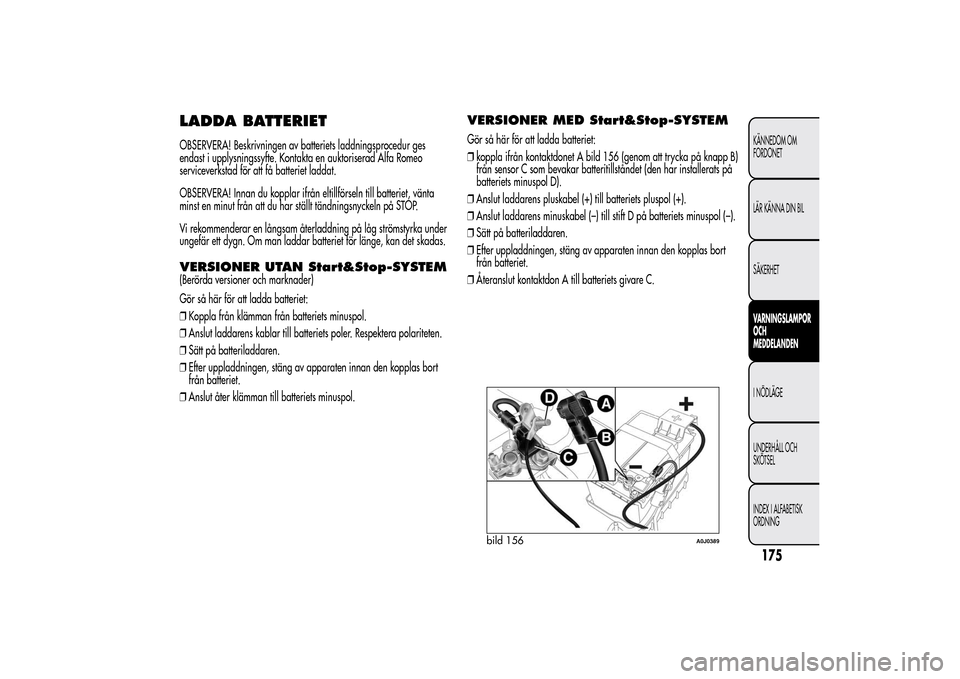

LADDA BATTERIETOBSERVERA! Beskrivningen av batteriets laddningsprocedur ges
endast i upplysningssyfte. Kontakta en auktoriserad Alfa Romeo
serviceverkstad för att få batteriet laddat.
OBSERVERA! Innan du kopplar ifrån eltillförseln till batteriet, vänta
minst en minut från att du har ställt tändningsnyckeln på STOP.
Vi rekommenderar en långsam återladdning på låg strömstyrka under
ungefär ett dygn. Om man laddar batteriet för länge, kan det skadas.VERSIONER UTAN Start&Stop-SYSTEM(Berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla från klämman från batteriets minuspol.
❒Anslut laddarens kablar till batteriets poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas bort
från batteriet.
❒Anslut åter klämman till batteriets minuspol.
VERSIONER MED Start&Stop-SYSTEMGör så här för att ladda batteriet:
❒koppla ifrån kontaktdonet A bild 156 (genom att trycka på knapp B)
från sensor C som bevakar batteritillståndet (den har installerats på
batteriets minuspol D).
❒Anslut laddarens pluskabel (+) till batteriets pluspol (+).
❒Anslut laddarens minuskabel (–) till stift D på batteriets minuspol (–).
❒Sätt på batteriladdaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas bort
från batteriet.
❒Återanslut kontaktdon A till batteriets givare C.
bild 156
A0J0389
175KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

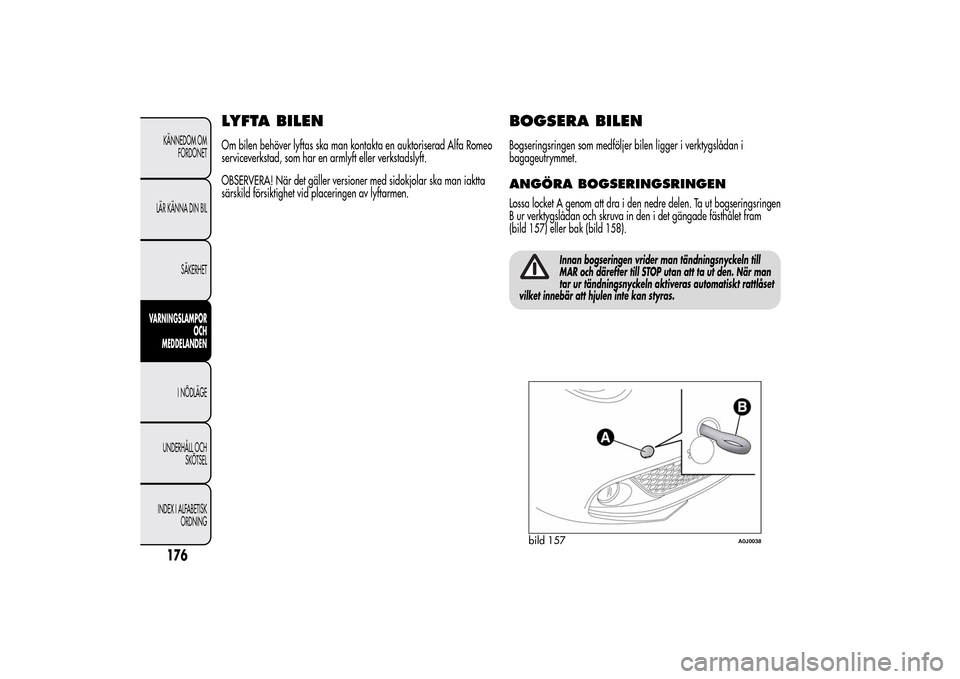

LYFTA BILENOm bilen behöver lyftas ska man kontakta en auktoriserad Alfa Romeo
serviceverkstad, som har en armlyft eller verkstadslyft.
OBSERVERA! När det gäller versioner med sidokjolar ska man iaktta
särskild försiktighet vid placeringen av lyftarmen.
BOGSERA BILENBogseringsringen som medföljer bilen ligger i verktygslådan i
bagageutrymmet.ANGÖRA BOGSERINGSRINGENLossa locket A genom att dra i den nedre delen. Ta ut bogseringsringen
B ur verktygslådan och skruva in den i det gängade fästhålet fram
(bild 157) eller bak (bild 158).
Innan bogseringen vrider man tändningsnyckeln till
MAR och därefter till STOP utan att ta ut den. När man
tar ur tändningsnyckeln aktiveras automatiskt rattlåset
vilket innebär att hjulen inte kan styras.
bild 157
A0J0038
