Alfa Romeo MiTo 2014 Ägarmanual (in Swedish)

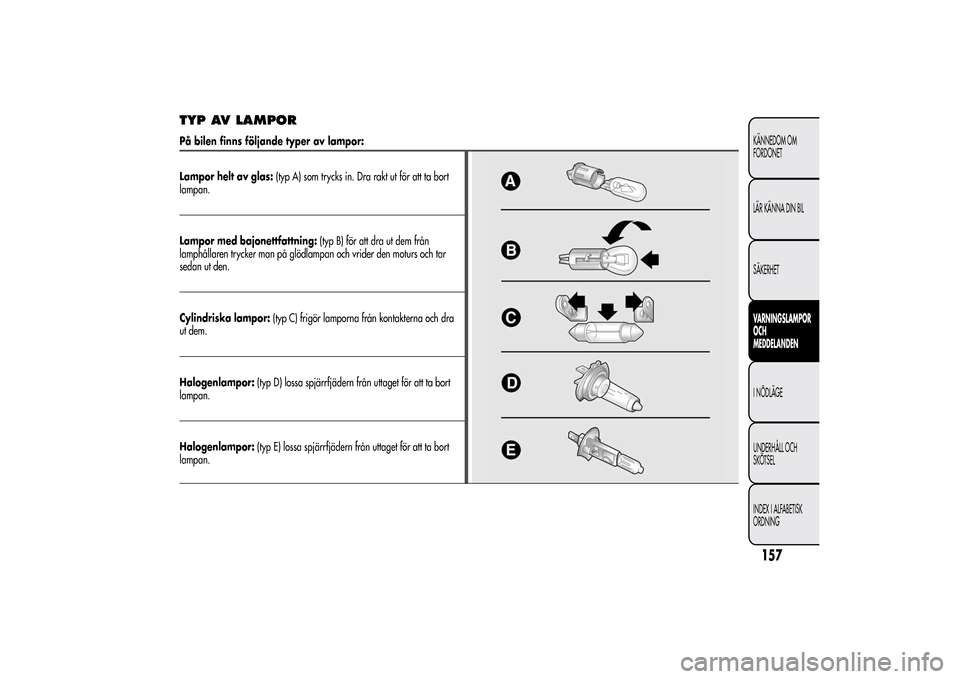

TYP AV LAMPORPå bilen finns följande typer av lampor:
Lampor helt av glas:(typ A) som trycks in. Dra rakt ut för att ta bort
lampan.Lampor med bajonettfattning:(typ B) för att dra ut dem från
lamphållaren trycker man på glödlampan och vrider den moturs och tar
sedan ut den.
Cylindriska lampor:(typ C) frigör lamporna från kontakterna och dra
ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från uttaget för att ta bort
lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget för att ta bort
lampan.
157KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

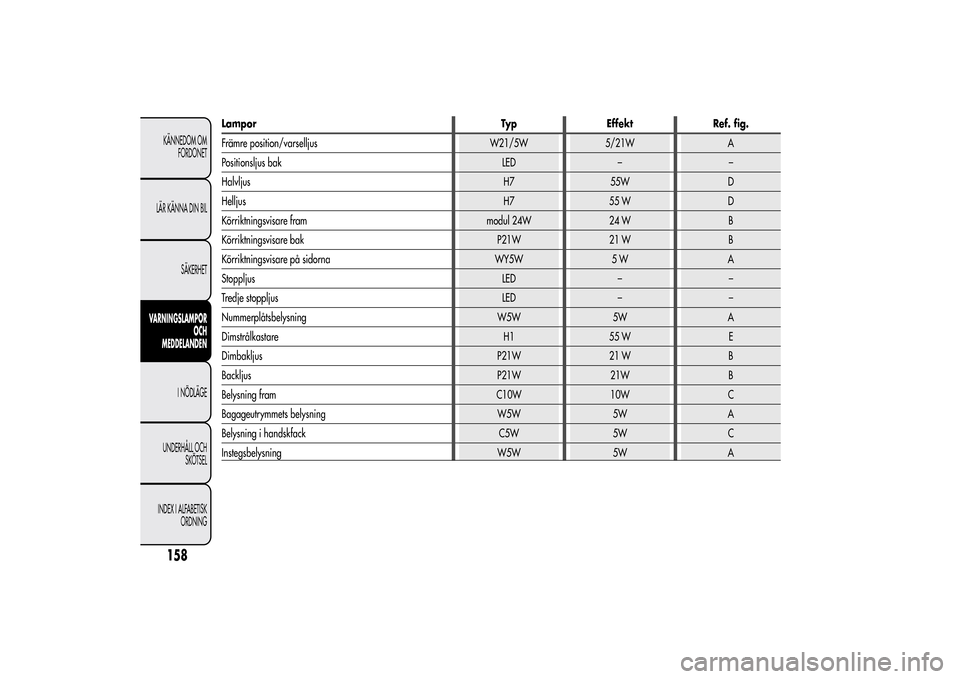

Lampor Typ Effekt Ref. fig.
Främre position/varselljus W21/5W 5/21W A
Positionsljus bak LED – –
Halvljus H7 55W D
Helljus H7 55 W D
Körriktningsvisare fram modul 24W 24 W B
Körriktningsvisare bak P21W 21 W B
Körriktningsvisare på sidorna WY5W 5 W A
Stoppljus LED – –
Tredje stoppljus LED – –
Nummerplåtsbelysning W5W 5W A
Dimstrålkastare H1 55 W E
Dimbakljus P21W 21 W B
Backljus P21W 21W B
Belysning fram C10W 10W C
Bagageutrymmets belysning W5W 5W A
Belysning i handskfack C5W 5W C
Instegsbelysning W5W 5W A
158KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

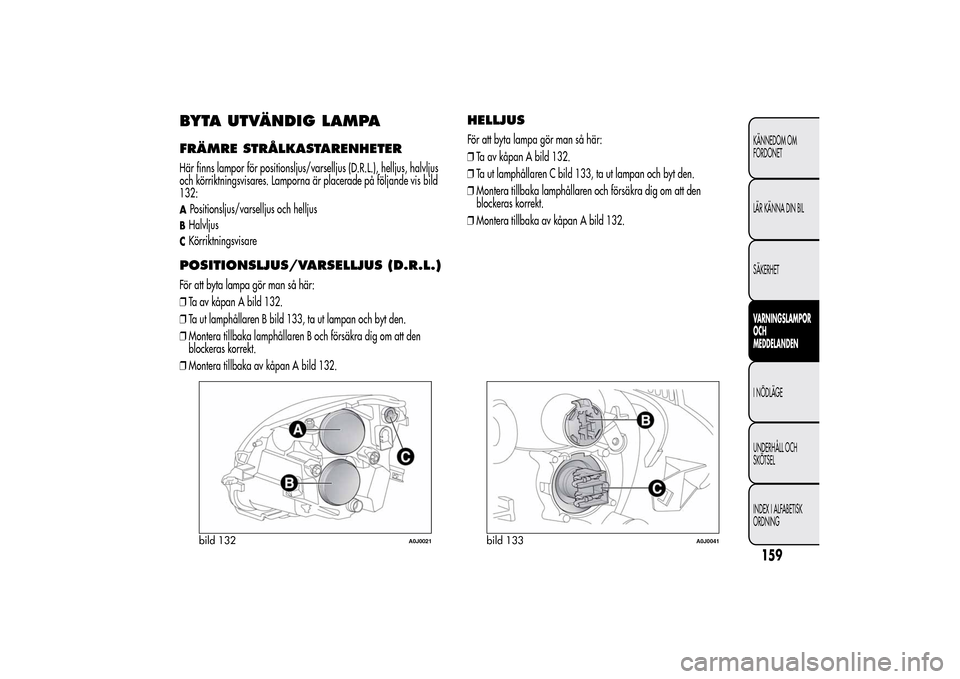

BYTA UTVÄNDIG LAMPAFRÄMRE STRÅLKASTARENHETERHär finns lampor för positionsljus/varselljus (D.R.L.), helljus, halvljus
och körriktningsvisares. Lamporna är placerade på följande vis bild
132:APositionsljus/varselljus och helljusBHalvljusCKörriktningsvisarePOSITIONSLJUS/VARSELLJUS (D.R.L.)För att byta lampa gör man så här:
❒Ta av kåpan A bild 132.
❒Ta ut lamphållaren B bild 133, ta ut lampan och byt den.
❒Montera tillbaka lamphållaren B och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka av kåpan A bild 132.
HELLJUSFör att byta lampa gör man så här:
❒Ta av kåpan A bild 132.
❒Ta ut lamphållaren C bild 133, ta ut lampan och byt den.
❒Montera tillbaka lamphållaren och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka av kåpan A bild 132.
bild 132
A0J0021
bild 133
A0J0041
159KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

HALVLJUSMed glödlampor
För att byta lampa gör man så här:
❒Ta av kåpan B bild 132.
❒Ta av lampans skyddskåpa A bild 134.
❒Dra ut lampan och byt ut den.
❒Montera tillbaka lamphållaren och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka kåpan B bild 132.
KÖRRIKTNINGSVISAREFram
För att byta lampan, ta nyckeln A bild 135 (som sitter i
dokumenthållaren), sätt in den i sätet B och vrid lamphållaren moturs.
Dra ut lampan och byt ut den.
bild 134
A0J0040
bild 135
A0J0018
160KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

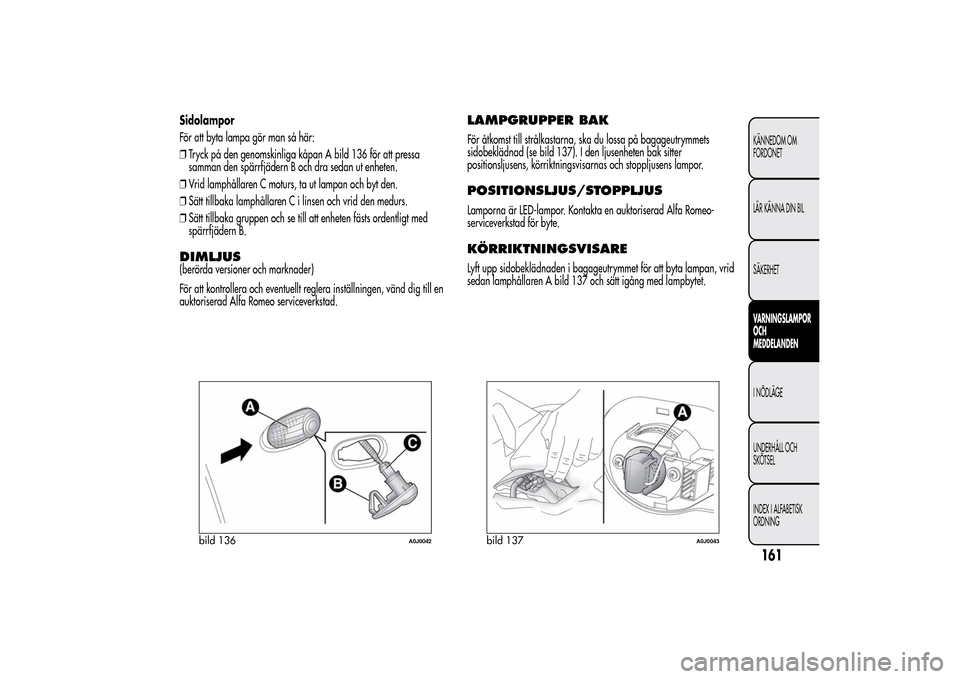

Sidolampor
För att byta lampa gör man så här:
❒Tryck på den genomskinliga kåpan A bild 136 för att pressa
samman den spärrfjädern B och dra sedan ut enheten.
❒Vrid lamphållaren C moturs, ta ut lampan och byt den.
❒Sätt tillbaka lamphållaren C i linsen och vrid den medurs.
❒Sätt tillbaka gruppen och se till att enheten fästs ordentligt med
spärrfjädern B.DIMLJUS(berörda versioner och marknader)
För att kontrollera och eventuellt reglera inställningen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.
LAMPGRUPPER BAKFör åtkomst till strålkastarna, ska du lossa på bagageutrymmets
sidobeklädnad (se bild 137). I den ljusenheten bak sitter
positionsljusens, körriktningsvisarnas och stoppljusens lampor.POSITIONSLJUS/STOPPLJUSLamporna är LED-lampor. Kontakta en auktoriserad Alfa Romeo-
serviceverkstad för byte.KÖRRIKTNINGSVISARELyft upp sidobeklädnaden i bagageutrymmet för att byta lampan, vrid
sedan lamphållaren A bild 137 och sätt igång med lampbytet.
bild 136
A0J0042
bild 137
A0J0043
161KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

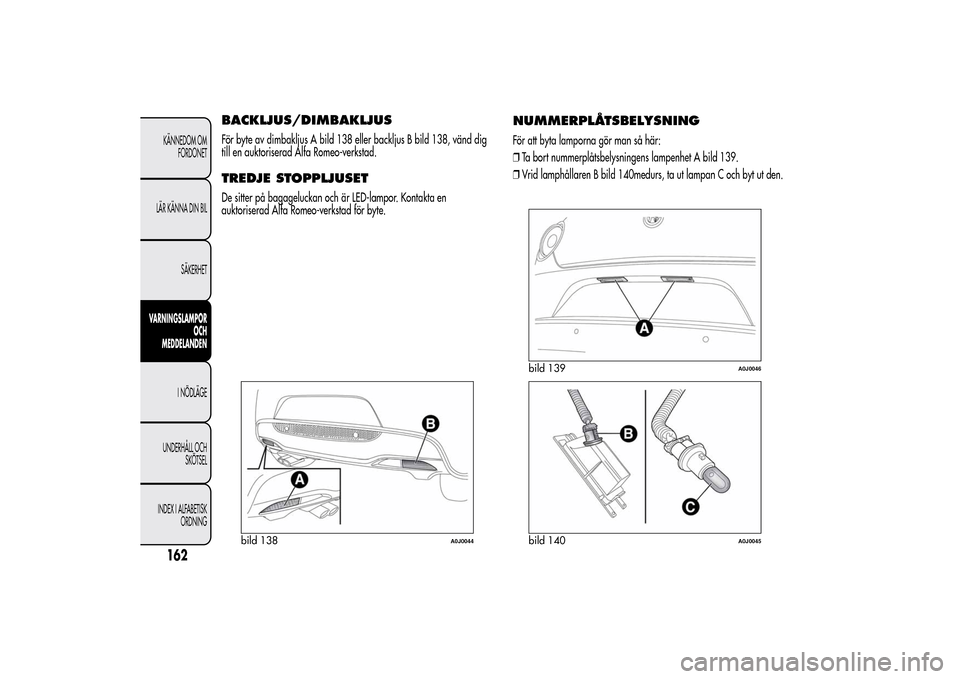

BACKLJUS/DIMBAKLJUSFör byte av dimbakljus A bild 138 eller backljus B bild 138, vänd dig
till en auktoriserad Alfa Romeo-verkstad.TREDJE STOPPLJUSETDe sitter på bagageluckan och är LED-lampor. Kontakta en
auktoriserad Alfa Romeo-verkstad för byte.
NUMMERPLÅTSBELYSNINGFör att byta lamporna gör man så här:
❒Ta bort nummerplåtsbelysningens lampenhet A bild 139.
❒Vrid lamphållaren B bild 140medurs, ta ut lampan C och byt ut den.
bild 138
A0J0044
bild 139
A0J0046
bild 140
A0J0045
162KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

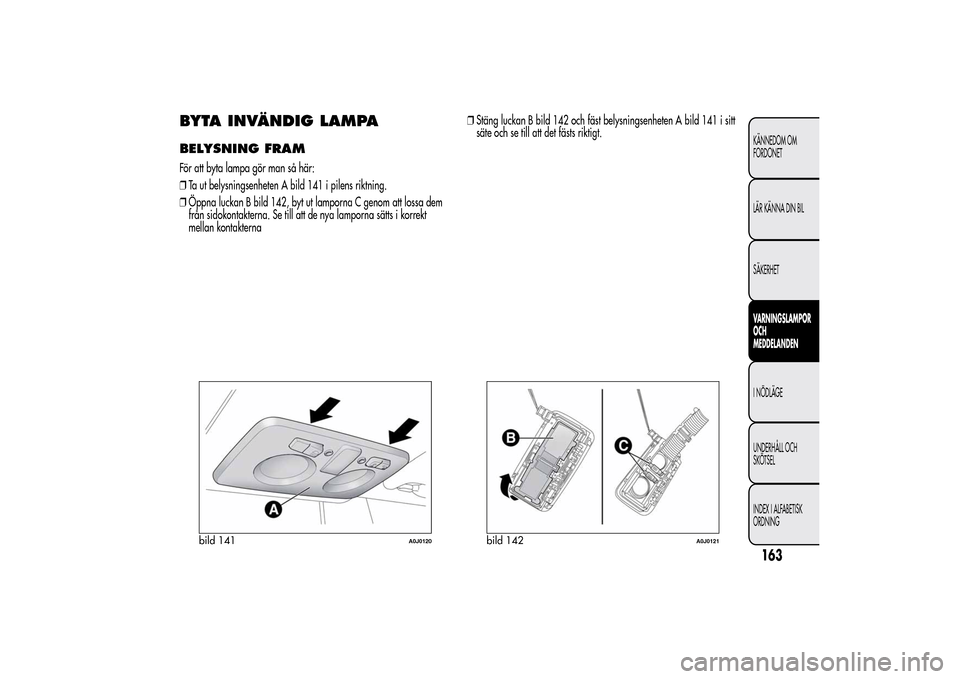

BYTA INVÄNDIG LAMPABELYSNING FRAMFör att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 141 i pilens riktning.
❒Öppna luckan B bild 142, byt ut lamporna C genom att lossa dem
från sidokontakterna. Se till att de nya lamporna sätts i korrekt
mellan kontakterna❒Stäng luckan B bild 142 och fäst belysningsenheten A bild 141 i sitt
säte och se till att det fästs riktigt.
bild 141
A0J0120
bild 142
A0J0121
163KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

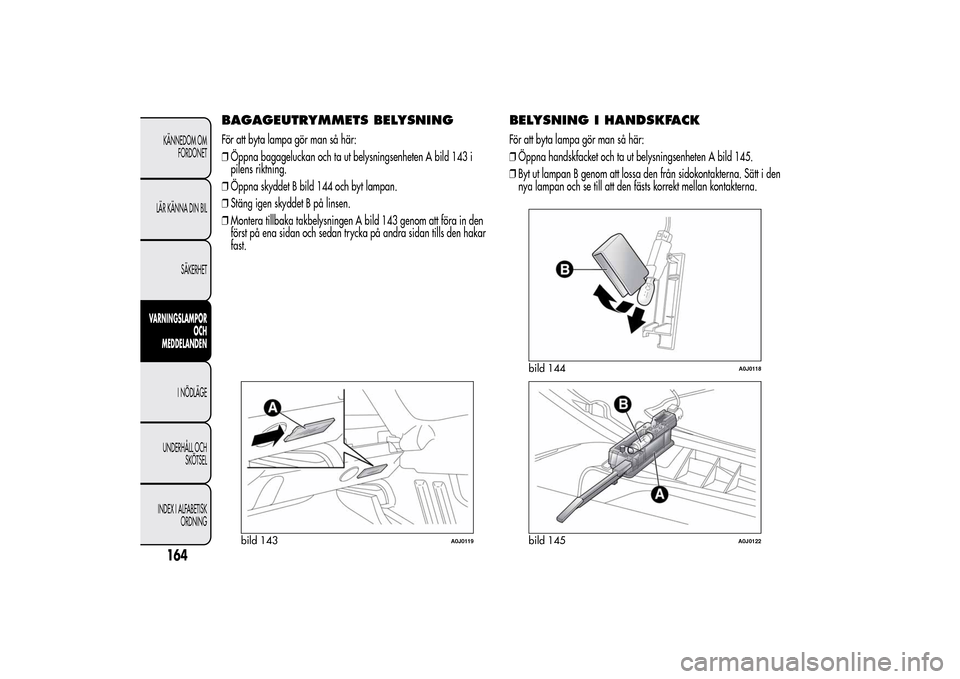

BAGAGEUTRYMMETS BELYSNINGFör att byta lampa gör man så här:
❒Öppna bagageluckan och ta ut belysningsenheten A bild 143 i
pilens riktning.
❒Öppna skyddet B bild 144 och byt lampan.
❒Stäng igen skyddet B på linsen.
❒Montera tillbaka takbelysningen A bild 143 genom att föra in den
först på ena sidan och sedan trycka på andra sidan tills den hakar
fast.
BELYSNING I HANDSKFACKFör att byta lampa gör man så här:
❒Öppna handskfacket och ta ut belysningsenheten A bild 145.
❒Byt ut lampan B genom att lossa den från sidokontakterna. Sätt i den
nya lampan och se till att den fästs korrekt mellan kontakterna.
bild 143
A0J0119
bild 144
A0J0118
bild 145
A0J0122
164KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

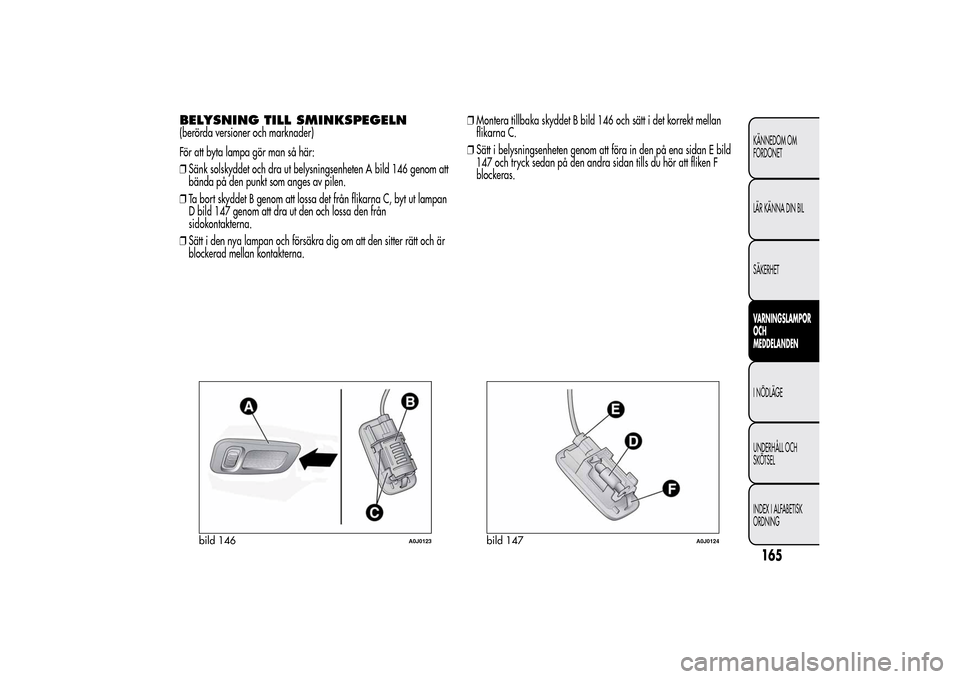

BELYSNING TILL SMINKSPEGELN(berörda versioner och marknader)
För att byta lampa gör man så här:
❒Sänk solskyddet och dra ut belysningsenheten A bild 146 genom att
bända på den punkt som anges av pilen.
❒Ta bort skyddet B genom att lossa det från flikarna C, byt ut lampan
D bild 147 genom att dra ut den och lossa den från
sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att den sitter rätt och är
blockerad mellan kontakterna.❒Montera tillbaka skyddet B bild 146 och sätt i det korrekt mellan
flikarna C.
❒Sätt i belysningsenheten genom att föra in den på ena sidan E bild
147 och tryck sedan på den andra sidan tills du hör att fliken F
blockeras.
bild 146
A0J0123
bild 147
A0J0124
165KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHETVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

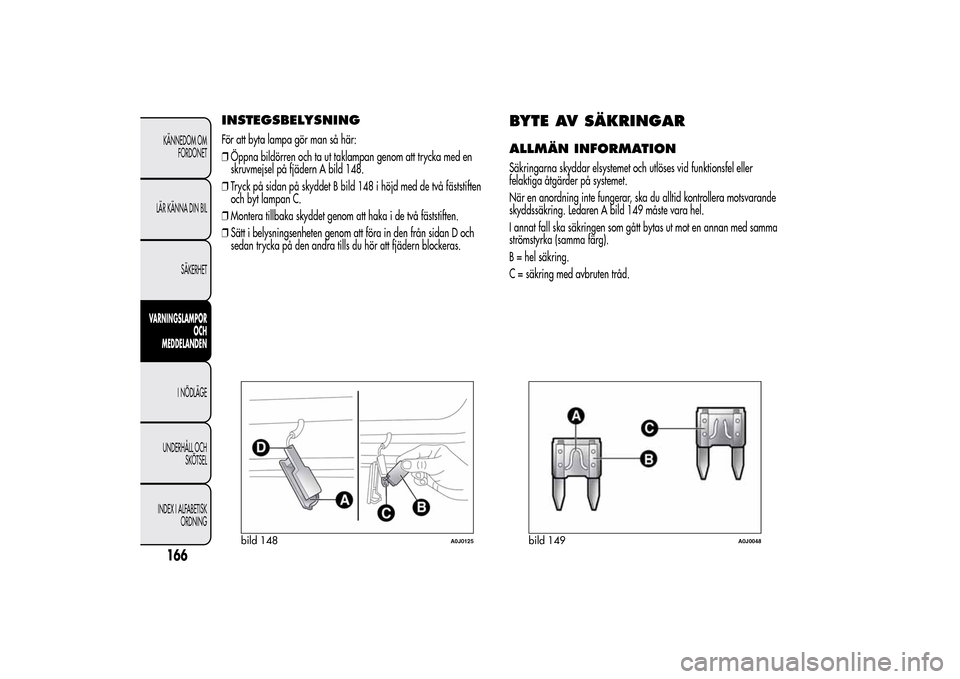

INSTEGSBELYSNINGFör att byta lampa gör man så här:
❒Öppna bildörren och ta ut taklampan genom att trycka med en
skruvmejsel på fjädern A bild 148.
❒Tryck på sidan på skyddet B bild 148 i höjd med de två fäststiften
och byt lampan C.
❒Montera tillbaka skyddet genom att haka i de två fäststiften.
❒Sätt i belysningsenheten genom att föra in den från sidan D och
sedan trycka på den andra tills du hör att fjädern blockeras.
BYTE AV SÄKRINGARALLMÄN INFORMATIONSäkringarna skyddar elsystemet och utlöses vid funktionsfel eller
felaktiga åtgärder på systemet.
När en anordning inte fungerar, ska du alltid kontrollera motsvarande
skyddssäkring. Ledaren A bild 149 måste vara hel.
I annat fall ska säkringen som gått bytas ut mot en annan med samma
strömstyrka (samma färg).
B = hel säkring.
C = säkring med avbruten tråd.
bild 148
A0J0125
bild 149
A0J0048
