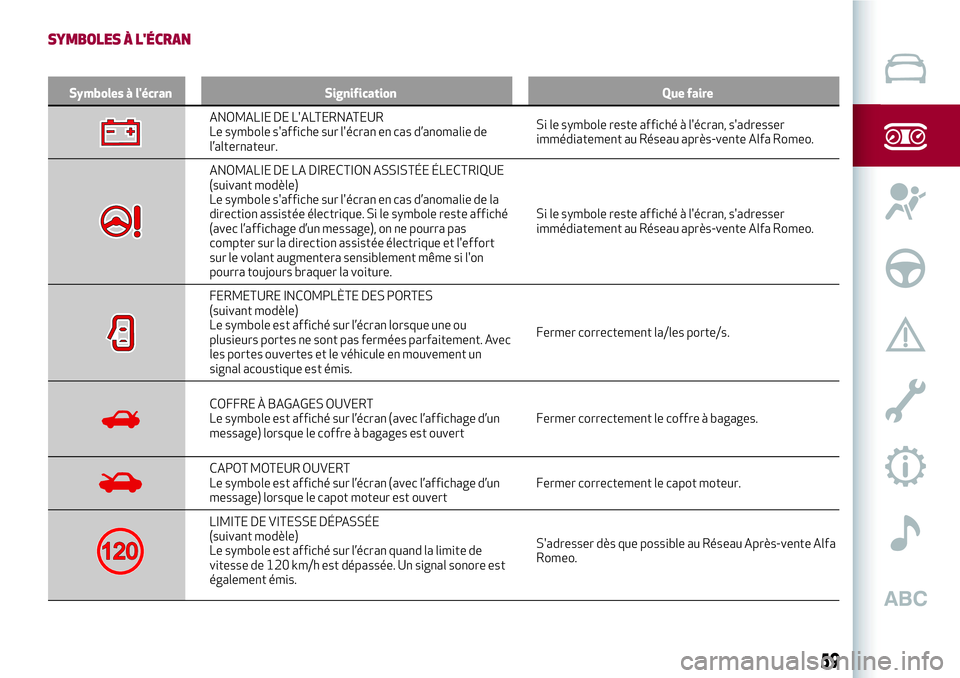

SYMBOLES À L'ÉCRAN
Symboles à l'écran Signification Que faire
ANOMALIE DE L'ALTERNATEUR
Le symbole s'affiche sur l'écran en cas d’anomalie de
l’alternateur.Si le symbole reste affiché à l'écran, s'adresser
immédiatement au Réseau après-vente Alfa Romeo.
ANOMALIE DE LA DIRECTION ASSISTÉE ÉLECTRIQUE
(suivant modèle)
Le symbole s'affiche sur l'écran en cas d’anomalie de la
direction assistée électrique. Si le symbole reste affiché
(avec l’affichage d’un message), on ne pourra pas
compter sur la direction assistée électrique et l'effort
sur le volant augmentera sensiblement même si l'on
pourra toujours braquer la voiture.Si le symbole reste affiché à l'écran, s'adresser
immédiatement au Réseau après-vente Alfa Romeo.
FERMETURE INCOMPLÈTE DES PORTES
(suivant modèle)
Le symbole est affiché sur l’écran lorsque une ou
plusieurs portes ne sont pas fermées parfaitement. Avec
les portes ouvertes et le véhicule en mouvement un
signal acoustique est émis.Fermer correctement la/les porte/s.
COFFRE À BAGAGES OUVERT
Le symbole est affiché sur l’écran (avec l’affichage d’un
message) lorsque le coffre à bagages est ouvertFermer correctement le coffre à bagages.
CAPOT MOTEUR OUVERT
Le symbole est affiché sur l’écran (avec l’affichage d’un
message) lorsque le capot moteur est ouvertFermer correctement le capot moteur.
LIMITE DE VITESSE DÉPASSÉE
(suivant modèle)
Le symbole est affiché sur l’écran quand la limite de
vitesse de 120 km/h est dépassée. Un signal sonore est
également émis.S'adresser dès que possible au Réseau Après-vente Alfa
Romeo.
59

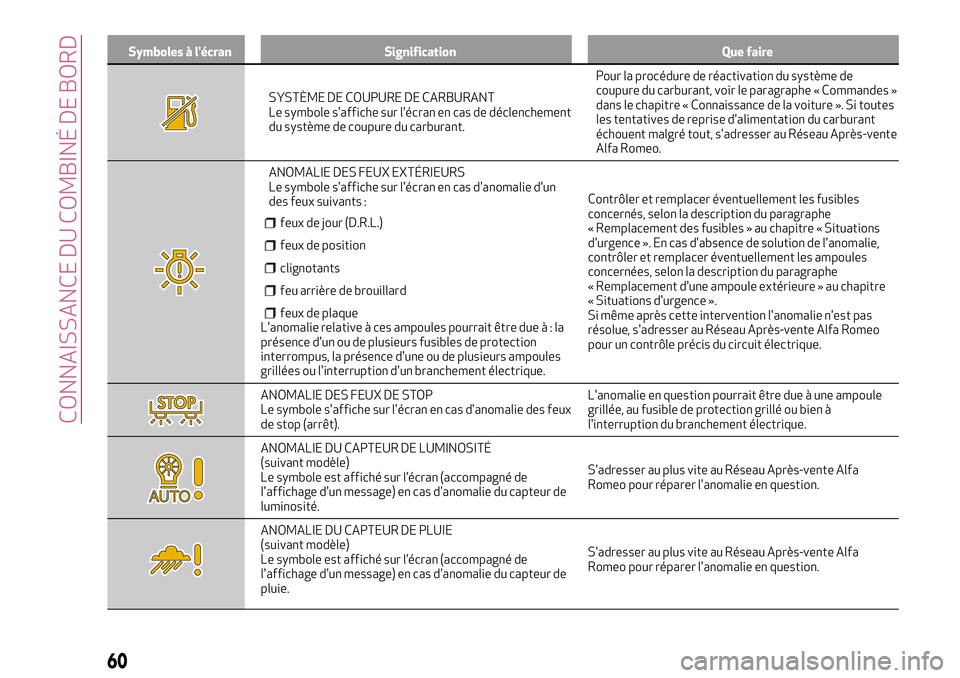

Symboles à l'écran Signification Que faire
SYSTÈME DE COUPURE DE CARBURANT
Le symbole s'affiche sur l'écran en cas de déclenchement
du système de coupure du carburant.Pour la procédure de réactivation du système de
coupure du carburant, voir le paragraphe « Commandes »
dans le chapitre « Connaissance de la voiture ». Si toutes
les tentatives de reprise d'alimentation du carburant
échouent malgré tout, s'adresser au Réseau Après-vente
Alfa Romeo.
ANOMALIE DES FEUX EXTÉRIEURS
Le symbole s'affiche sur l'écran en cas d'anomalie d'un
des feux suivants :
feux de jour (D.R.L.)
feux de position
clignotants
feu arrière de brouillard
feux de plaqueL'anomalie relative à ces ampoules pourrait être dueà:la
présence d'un ou de plusieurs fusibles de protection
interrompus, la présence d'une ou de plusieurs ampoules
grillées ou l'interruption d'un branchement électrique.Contrôler et remplacer éventuellement les fusibles
concernés, selon la description du paragraphe
« Remplacement des fusibles » au chapitre « Situations
d'urgence ». En cas d'absence de solution de l'anomalie,
contrôler et remplacer éventuellement les ampoules
concernées, selon la description du paragraphe
« Remplacement d'une ampoule extérieure » au chapitre
« Situations d'urgence ».
Si même après cette intervention l'anomalie n'est pas
résolue, s'adresser au Réseau Après-vente Alfa Romeo
pour un contrôle précis du circuit électrique.
ANOMALIE DES FEUX DE STOP
Le symbole s'affiche sur l'écran en cas d'anomalie des feux
de stop (arrêt).L'anomalie en question pourrait être due à une ampoule
grillée, au fusible de protection grillé ou bien à
l'interruption du branchement électrique.
ANOMALIE DU CAPTEUR DE LUMINOSITÉ
(suivant modèle)
Le symbole est affiché sur l’écran (accompagné de
l'affichage d'un message) en cas d'anomalie du capteur de
luminosité.S'adresser au plus vite au Réseau Après-vente Alfa
Romeo pour réparer l'anomalie en question.
ANOMALIE DU CAPTEUR DE PLUIE
(suivant modèle)
Le symbole est affiché sur l’écran (accompagné de
l'affichage d'un message) en cas d'anomalie du capteur de
pluie.S'adresser au plus vite au Réseau Après-vente Alfa
Romeo pour réparer l'anomalie en question.
60
CONNAISSANCE DU COMBINÉ DE BORD

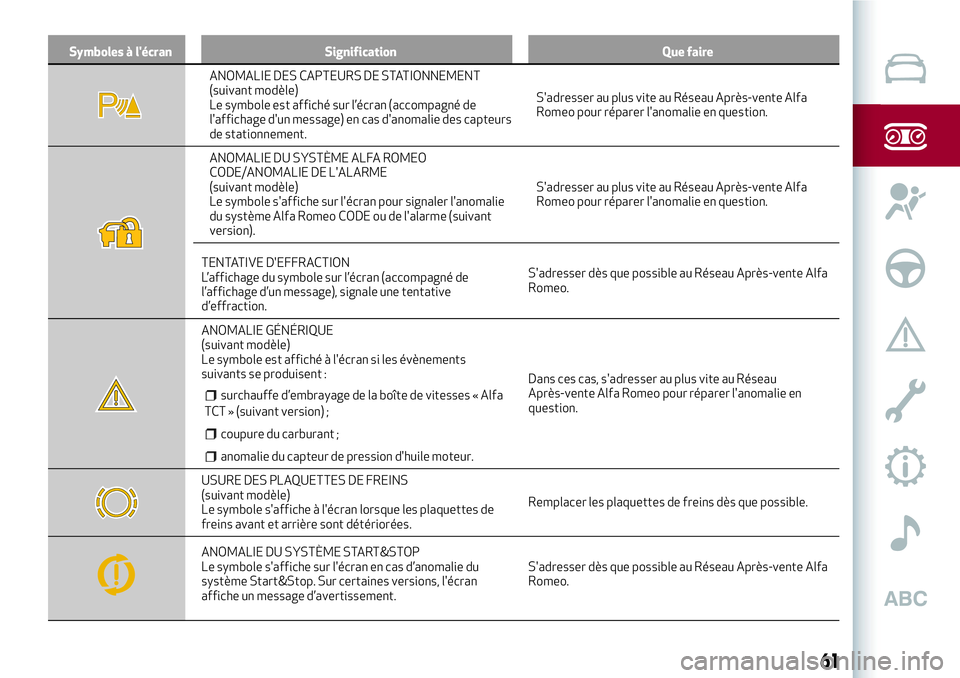

Symboles à l'écran Signification Que faire
ANOMALIE DES CAPTEURS DE STATIONNEMENT
(suivant modèle)
Le symbole est affiché sur l’écran (accompagné de
l'affichage d'un message) en cas d'anomalie des capteurs
de stationnement.S'adresser au plus vite au Réseau Après-vente Alfa
Romeo pour réparer l'anomalie en question.
ANOMALIE DU SYSTÈME ALFA ROMEO
CODE/ANOMALIE DE L'ALARME
(suivant modèle)
Le symbole s'affiche sur l'écran pour signaler l'anomalie
du système Alfa Romeo CODE ou de l'alarme (suivant
version).S'adresser au plus vite au Réseau Après-vente Alfa
Romeo pour réparer l'anomalie en question.
TENTATIVE D'EFFRACTION
L’affichage du symbole sur l’écran (accompagné de
l’affichage d’un message), signale une tentative
d’effraction.S'adresser dès que possible au Réseau Après-vente Alfa
Romeo.
ANOMALIE GÉNÉRIQUE
(suivant modèle)
Le symbole est affiché à l'écran si les évènements
suivants se produisent :
surchauffe d’embrayage de la boîte de vitesses « Alfa
TCT » (suivant version) ;
coupure du carburant ;
anomalie du capteur de pression d'huile moteur.
Dans ces cas, s'adresser au plus vite au Réseau
Après-vente Alfa Romeo pour réparer l'anomalie en
question.
USURE DES PLAQUETTES DE FREINS
(suivant modèle)
Le symbole s'affiche à l'écran lorsque les plaquettes de
freins avant et arrière sont détériorées.Remplacer les plaquettes de freins dès que possible.
ANOMALIE DU SYSTÈME START&STOP
Le symbole s'affiche sur l'écran en cas d’anomalie du
système Start&Stop. Sur certaines versions, l'écran
affiche un message d’avertissement.S'adresser dès que possible au Réseau Après-vente Alfa
Romeo.
61

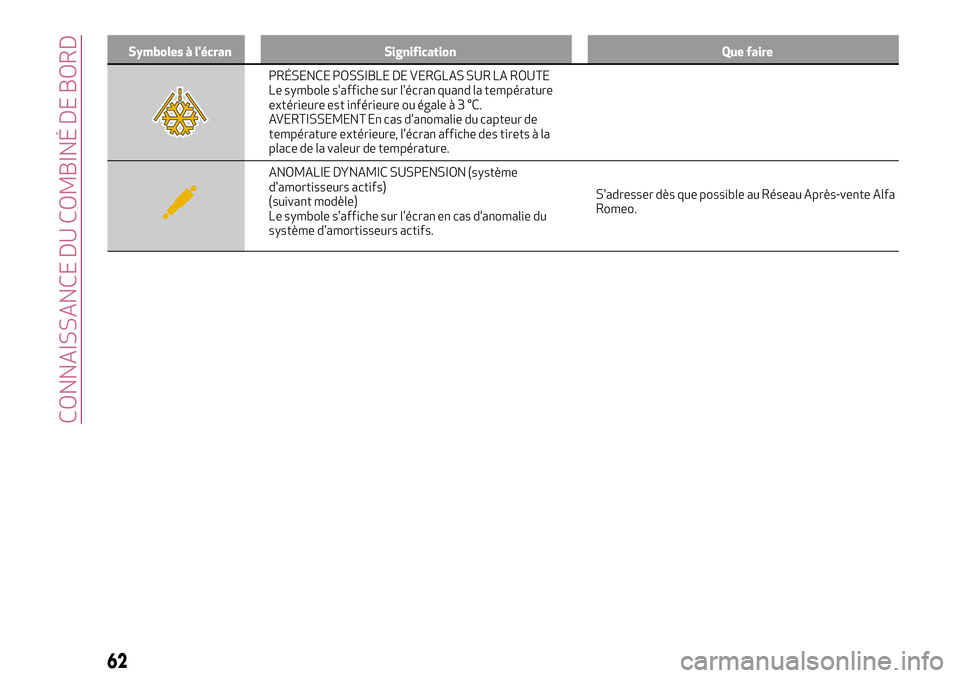

Symboles à l'écran Signification Que faire
PRÉSENCE POSSIBLE DE VERGLAS SUR LA ROUTE
Le symbole s'affiche sur l'écran quand la température
extérieure est inférieure ou égaleà3°C.
AVERTISSEMENT En cas d'anomalie du capteur de
température extérieure, l'écran affiche des tirets à la
place de la valeur de température.
ANOMALIE DYNAMIC SUSPENSION (système
d'amortisseurs actifs)
(suivant modèle)
Le symbole s'affiche sur l'écran en cas d’anomalie du
système d'amortisseurs actifs.S'adresser dès que possible au Réseau Après-vente Alfa
Romeo.
62
CONNAISSANCE DU COMBINÉ DE BORD

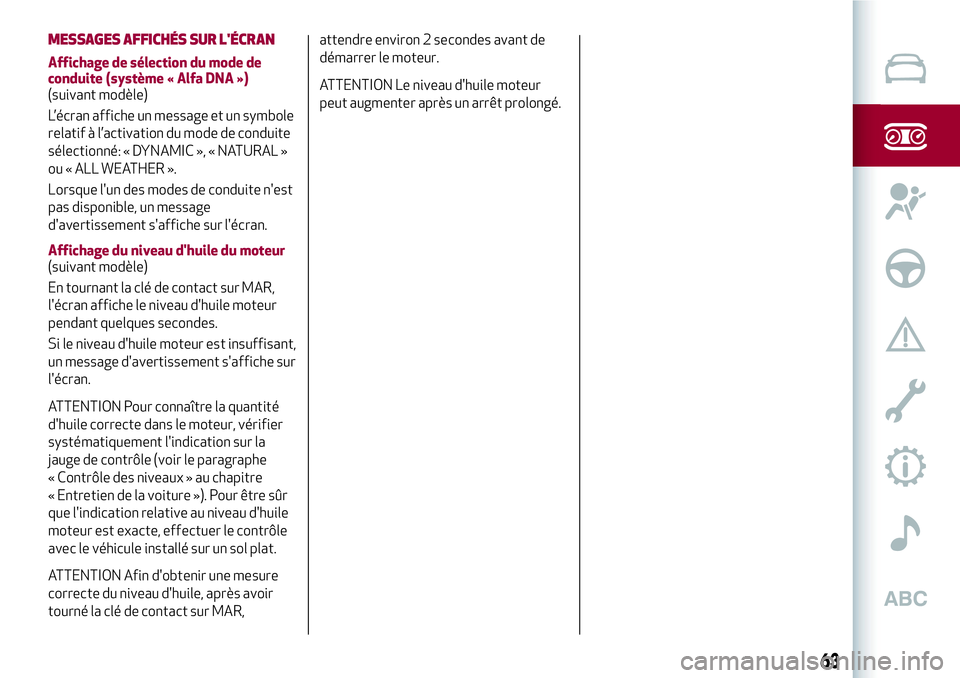

MESSAGES AFFICHÉS SUR L'ÉCRAN
Affichage de sélection du mode de
conduite (système « Alfa DNA »)
(suivant modèle)
L’écran affiche un message et un symbole
relatif à l’activation du mode de conduite
sélectionné: « DYNAMIC », « NATURAL »
ou « ALL WEATHER ».
Lorsque l'un des modes de conduite n'est
pas disponible, un message
d'avertissement s'affiche sur l'écran.
Affichage du niveau d'huile du moteur
(suivant modèle)
En tournant la clé de contact sur MAR,
l'écran affiche le niveau d'huile moteur
pendant quelques secondes.
Si le niveau d'huile moteur est insuffisant,
un message d'avertissement s'affiche sur
l'écran.
ATTENTION Pour connaître la quantité
d'huile correcte dans le moteur, vérifier
systématiquement l'indication sur la
jauge de contrôle (voir le paragraphe
« Contrôle des niveaux » au chapitre
« Entretien de la voiture »). Pour être sûr
que l'indication relative au niveau d'huile
moteur est exacte, effectuer le contrôle
avec le véhicule installé sur un sol plat.
ATTENTION Afin d'obtenir une mesure
correcte du niveau d'huile, après avoir
tourné la clé de contact sur MAR,attendre environ 2 secondes avant de
démarrer le moteur.
ATTENTION Le niveau d'huile moteur
peut augmenter après un arrêt prolongé.
63

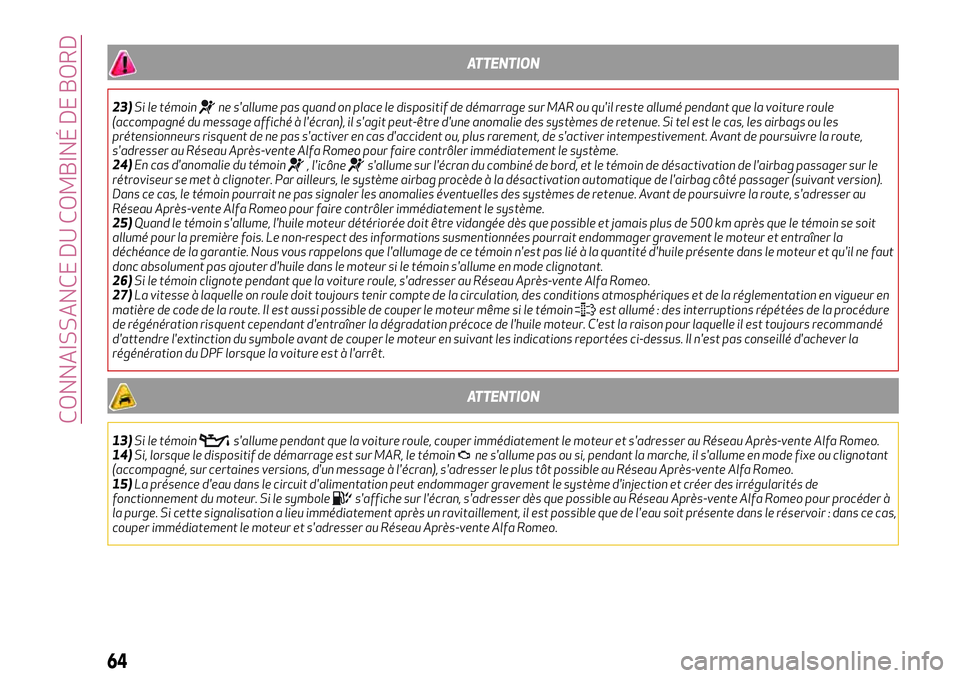

ATTENTION
23)Si le témoinne s'allume pas quand on place le dispositif de démarrage sur MAR ou qu'il reste allumé pendant que la voiture roule
(accompagné du message affiché à l'écran), il s'agit peut-être d'une anomalie des systèmes de retenue. Si tel est le cas, les airbags ou les
prétensionneurs risquent de ne pas s'activer en cas d'accident ou, plus rarement, de s'activer intempestivement. Avant de poursuivre la route,
s'adresser au Réseau Après-vente Alfa Romeo pour faire contrôler immédiatement le système.
24)En cas d'anomalie du témoin
, l'icônes'allume sur l'écran du combiné de bord, et le témoin de désactivation de l'airbag passager sur le
rétroviseur se met à clignoter. Par ailleurs, le système airbag procède à la désactivation automatique de l'airbag côté passager (suivant version).
Dans ce cas, le témoin pourrait ne pas signaler les anomalies éventuelles des systèmes de retenue. Avant de poursuivre la route, s'adresser au
Réseau Après-vente Alfa Romeo pour faire contrôler immédiatement le système.
25)Quand le témoin s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500 km après que le témoin se soit
allumé pour la première fois. Le non-respect des informations susmentionnées pourrait endommager gravement le moteur et entraîner la
déchéance de la garantie. Nous vous rappelons que l'allumage de ce témoin n'est pas lié à la quantité d'huile présente dans le moteur et qu'il ne faut
donc absolument pas ajouter d'huile dans le moteur si le témoin s'allume en mode clignotant.
26)Si le témoin clignote pendant que la voiture roule, s'adresser au Réseau Après-vente Alfa Romeo.
27)La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la réglementation en vigueur en
matière de code de la route. Il est aussi possible de couper le moteur même si le témoin
est allumé : des interruptions répétées de la procédure
de régénération risquent cependant d'entraîner la dégradation précoce de l'huile moteur. C'est la raison pour laquelle il est toujours recommandé
d'attendre l'extinction du symbole avant de couper le moteur en suivant les indications reportées ci-dessus. Il n'est pas conseillé d'achever la
régénération du DPF lorsque la voiture est à l'arrêt.
ATTENTION
13)Si le témoins'allume pendant que la voiture roule, couper immédiatement le moteur et s'adresser au Réseau Après-vente Alfa Romeo.
14)Si, lorsque le dispositif de démarrage est sur MAR, le témoinne s'allume pas ou si, pendant la marche, il s'allume en mode fixe ou clignotant
(accompagné, sur certaines versions, d'un message à l'écran), s'adresser le plus tôt possible au Réseau Après-vente Alfa Romeo.
15)La présence d'eau dans le circuit d'alimentation peut endommager gravement le système d'injection et créer des irrégularités de
fonctionnement du moteur. Si le symbole
s'affiche sur l'écran, s'adresser dès que possible au Réseau Après-vente Alfa Romeo pour procéder à
la purge. Si cette signalisation a lieu immédiatement après un ravitaillement, il est possible que de l'eau soit présente dans le réservoir : dans ce cas,
couper immédiatement le moteur et s'adresser au Réseau Après-vente Alfa Romeo.
64
CONNAISSANCE DU COMBINÉ DE BORD

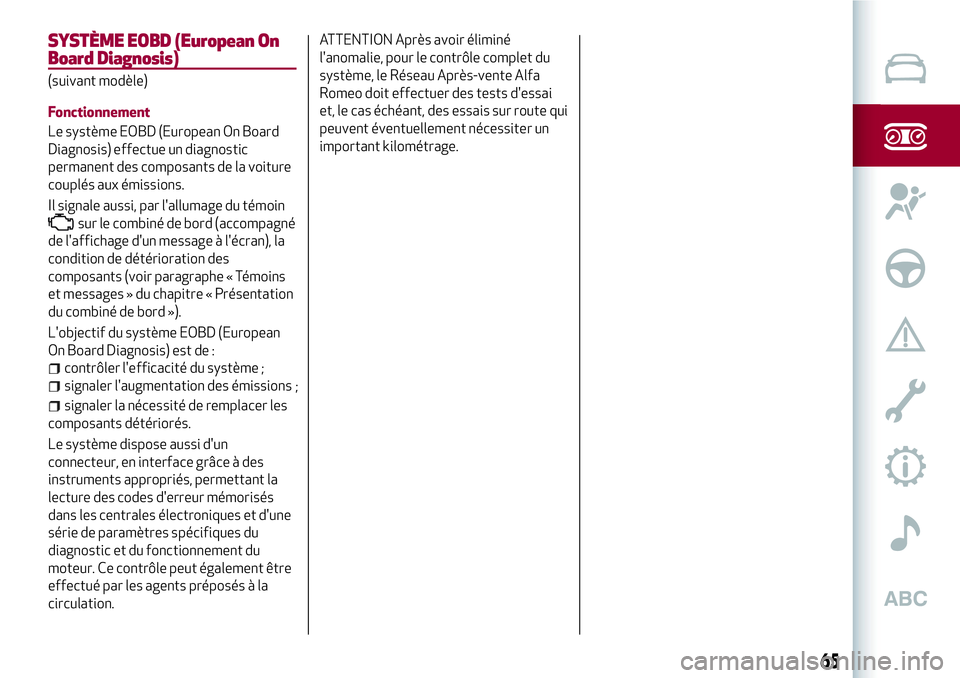

SYSTÈME EOBD (European On
Board Diagnosis)
(suivant modèle)
Fonctionnement
Le système EOBD (European On Board
Diagnosis) effectue un diagnostic
permanent des composants de la voiture
couplés aux émissions.
Il signale aussi, par l'allumage du témoin
sur le combiné de bord (accompagné
de l'affichage d'un message à l'écran), la
condition de détérioration des
composants (voir paragraphe « Témoins
et messages » du chapitre « Présentation
du combiné de bord »).
L'objectif du système EOBD (European
On Board Diagnosis) est de :
contrôler l'efficacité du système ;
signaler l'augmentation des émissions
;
signaler la nécessité de remplacer les
composants détériorés.
Le système dispose aussi d'un
connecteur, en interface grâce à des
instruments appropriés, permettant la
lecture des codes d'erreur mémorisés
dans les centrales électroniques et d'une
série de paramètres spécifiques du
diagnostic et du fonctionnement du
moteur. Ce contrôle peut également être
effectué par les agents préposés à la
circulation.
ATTENTION Après avoir éliminé
l'anomalie, pour le contrôle complet du
système, le Réseau Après-vente Alfa
Romeo doit effectuer des tests d'essai
et, le cas échéant, des essais sur route qui
peuvent éventuellement nécessiter un
important kilométrage.
65

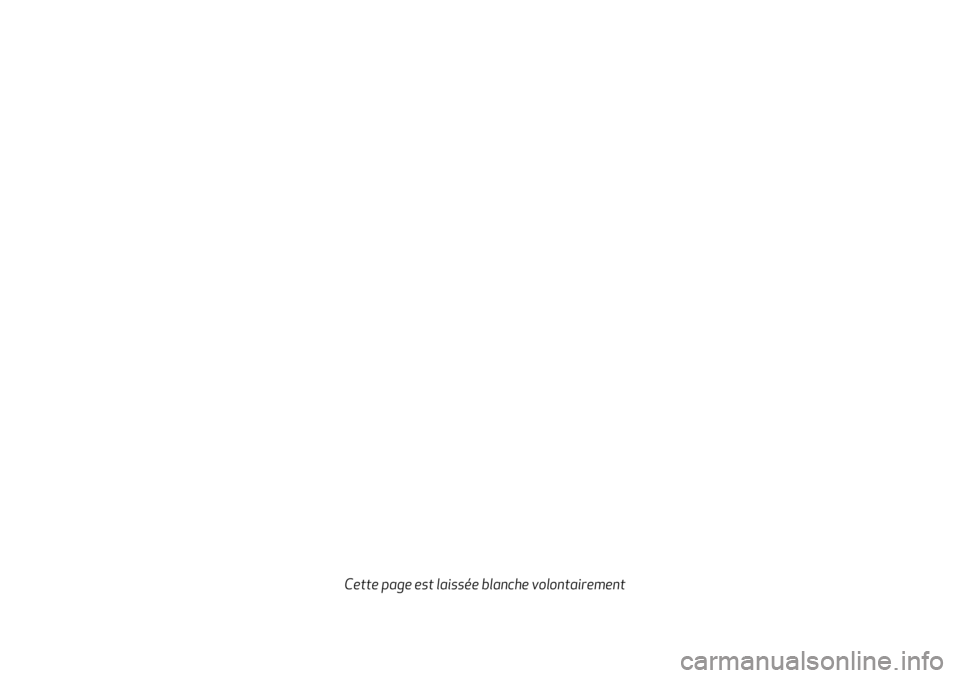

Cette page est laissée blanche volontairement

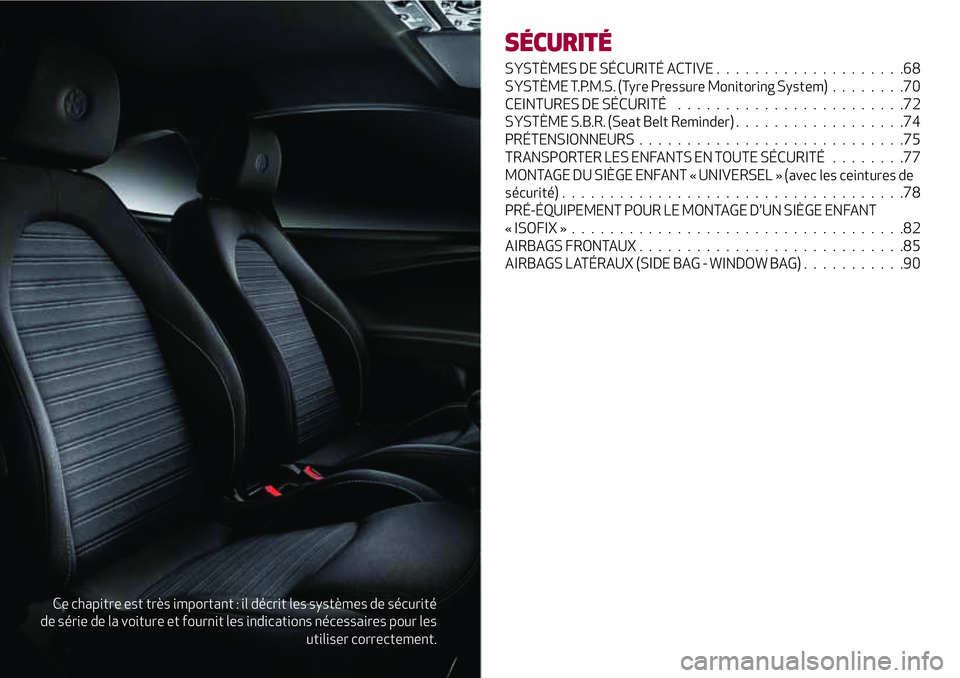

Ce chapitre est très important : il décrit les systèmes de sécurité
de série de la voiture et fournit les indications nécessaires pour les
utiliser correctement.
SÉCURITÉ
SYSTÈMES DE SÉCURITÉ ACTIVE....................68
SYSTÈME T.P.M.S. (Tyre Pressure Monitoring System)........70
CEINTURES DE SÉCURITÉ........................72
SYSTÈME S.B.R. (Seat Belt Reminder)..................74
PRÉTENSIONNEURS............................75
TRANSPORTER LES ENFANTS EN TOUTE SÉCURITÉ........77
MONTAGE DU SIÈGE ENFANT « UNIVERSEL » (avec les ceintures de
sécurité)....................................78
PRÉ-ÉQUIPEMENT POUR LE MONTAGE D'UN SIÈGE ENFANT
« ISOFIX »...................................82
AIRBAGS FRONTAUX............................85
AIRBAGS LATÉRAUX (SIDE BAG - WINDOW BAG) . . .........90

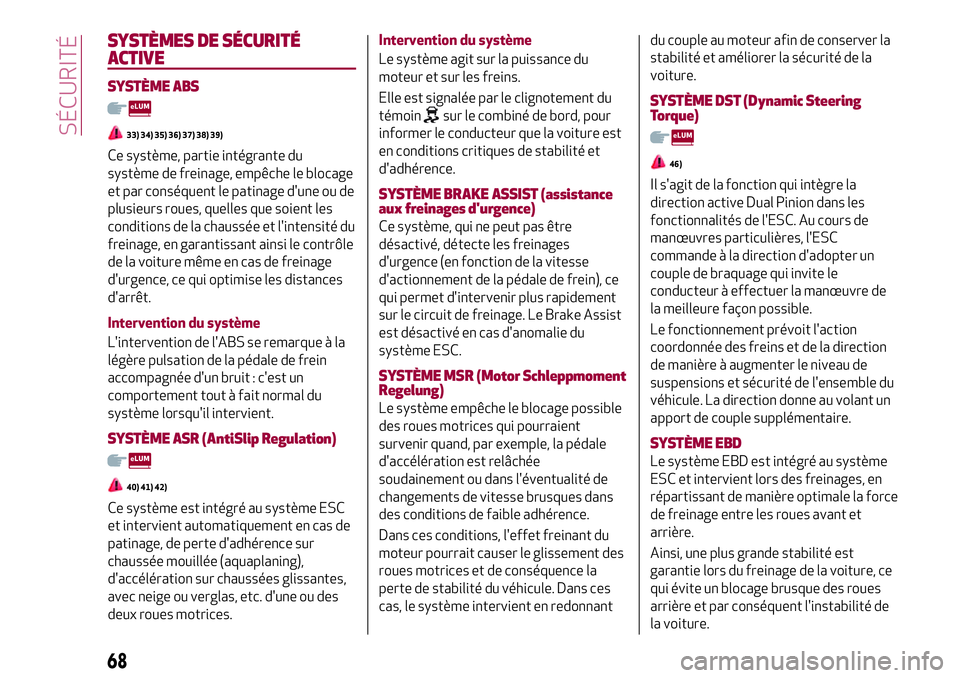

SYSTÈMES DE SÉCURITÉ
ACTIVE
SYSTÈME ABS
33) 34) 35) 36) 37) 38) 39)
Ce système, partie intégrante du
système de freinage, empêche le blocage
et par conséquent le patinage d'une ou de
plusieurs roues, quelles que soient les
conditions de la chaussée et l'intensité du
freinage, en garantissant ainsi le contrôle
de la voiture même en cas de freinage
d'urgence, ce qui optimise les distances
d'arrêt.
Intervention du système
L'intervention de l'ABS se remarque à la
légère pulsation de la pédale de frein
accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient.
SYSTÈME ASR (AntiSlip Regulation)
40) 41) 42)
Ce système est intégré au système ESC
et intervient automatiquement en cas de
patinage, de perte d'adhérence sur
chaussée mouillée (aquaplaning),
d'accélération sur chaussées glissantes,
avec neige ou verglas, etc. d'une ou des
deux roues motrices.Intervention du système
Le système agit sur la puissance du
moteur et sur les freins.
Elle est signalée par le clignotement du
témoin
sur le combiné de bord, pour
informer le conducteur que la voiture est
en conditions critiques de stabilité et
d'adhérence.
SYSTÈME BRAKE ASSIST (assistance
aux freinages d'urgence)
Ce système, qui ne peut pas être
désactivé, détecte les freinages
d'urgence (en fonction de la vitesse
d'actionnement de la pédale de frein), ce
qui permet d'intervenir plus rapidement
sur le circuit de freinage. Le Brake Assist
est désactivé en cas d'anomalie du
système ESC.
SYSTÈME MSR (Motor Schleppmoment
Regelung)
Le système empêche le blocage possible
des roues motrices qui pourraient
survenir quand, par exemple, la pédale
d'accélération est relâchée
soudainement ou dans l'éventualité de
changements de vitesse brusques dans
des conditions de faible adhérence.
Dans ces conditions, l'effet freinant du
moteur pourrait causer le glissement des
roues motrices et de conséquence la
perte de stabilité du véhicule. Dans ces
cas, le système intervient en redonnantdu couple au moteur afin de conserver la
stabilité et améliorer la sécurité de la
voiture.
SYSTÈME DST (Dynamic Steering
Torque)
46)
Il s'agit de la fonction qui intègre la
direction active Dual Pinion dans les
fonctionnalités de l'ESC. Au cours de
manœuvres particulières, l'ESC
commande à la direction d'adopter un
couple de braquage qui invite le
conducteur à effectuer la manœuvre de
la meilleure façon possible.
Le fonctionnement prévoit l'action
coordonnée des freins et de la direction
de manière à augmenter le niveau de
suspensions et sécurité de l'ensemble du
véhicule. La direction donne au volant un
apport de couple supplémentaire.
SYSTÈME EBD
Le système EBD est intégré au système
ESC et intervient lors des freinages, en
répartissant de manière optimale la force
de freinage entre les roues avant et
arrière.
Ainsi, une plus grande stabilité est
garantie lors du freinage de la voiture, ce
qui évite un blocage brusque des roues
arrière et par conséquent l'instabilité de
la voiture.
68
SÉCURITÉ
