60
UPOZNAVANJE SA VAŠIM VOZILOM
ZADNJI NASLONI ZA GLAVU
Obezbeđena su dva naslona za glavu, podesiva po visini, za
zadnja sedišta (za podešavanje visine, videti prethodni pasus).
Kod nekih verzija postoji i naslon za glavu za srednje sedište.
Za skidanje naslona za glavu;
❍podignite naslon za glavu do maksimalne visine;
❍pritisnite taster A Slika 25 i zatim skinite naslon za glavu
kliznim pokretom nagore.
UPRAVLJAČUpravljač se može podešavati aksijalno i vertikalno.
Za podešavanje: otpustite polugu A Slika 26 tako što ćete je
gurnuti napred (pozicija 1) i podesite upravljač. Zatim bloki-
rajte polugu A tako što ćete je povući prema upravljaču (pozi-
cija 2).
Slika 25
A0J0083m
Slika 26
A0J0034m
Sva podešavanja upravljača treba da radite samo ka-
da vozilo miruje i kada je ugašen motor.

UPOZNAVANJE SA VAŠIM VOZILOM
61
1
OGLEDALAUNUTRAŠNJE OGLEDALO
Pomerajte polugu A Slika 27 da pomerite ogledalo u dva ra-
zličita položaja: normalan i položaj koji štiti od zaslepljivanja.
Neke verzije su opremljene sa elektro-hromiranim ogledalom
sa prekidačem ON/OFF Slika 27a za aktiviranje/deaktivira-
nje elektro-hromne funkcije. Ubacivanjem menjača u položaj
za hod unazad automatski podešava ogledalo za dnevnu upo-
trebu.
Apsolutno je nedopustivo vršiti bilo kakve radove posle
prodaje na sistemu upravljanja ili modifikacij
e stuba
upravljača (npr. ugradnja uređaja za zaštitu od krađe).
Ovo bi moglo loše da utiče na rad i bez
bednost, poništi garan-
ciju i isto tako da dovede do nesaobraznosti vozila sa odobre-
nim zahtevima.
Slika 27a
A0J0336m
Slika 27
A0J0108m

62
UPOZNAVANJE SA VAŠIM VOZILOM
Elektriđno sklapanje bođnih ogledala
(za određene verzije i tržišta)
Za sklapanje bočnih ogledala pritisnite taster C Slika 28. Pri-
tisnite taster još jednom da vratite bočna ogledala u poziciju
za vožnju.
Ručno sklapanje bočnih ogledala
Ukoliko je potrebno, bočna ogledala možete sklopiti ručno iz
pozicije 1 Slika 29 u poziciju 2.
VAŽNO Tokom vožnje bočna ogledala treba uvek da budu u
poziciji 1. Podešavanje bočnih ogledala
Bočna ogledala se mogu podešavati/sklapati samo kada je ključ
za paljenje u poziciji MAR. Izaberite koje ogledalo želite da
podešavate korišćenjem uređaja A Slika 28:
❍uređaj u poziciji 1: izabrano levo ogledalo;
❍uređaj u poziciji 2: izabrano desno ogledalo.
Za podešavanje izabranog ogledala, pritisnite taster B u četiri
pravca prikazana strelicama.
VAŽNO Pošto završite sa podešavanjem, okrenite uređaj A
na poziciju 0 kako biste sprečili slučajna pomeranja.
Slika 28
A0J0022m
Slika 29
A0J0035m
BOČNA OGLEDALA
Kako je bočno ogledalo na vratima vozača zakrivlje-
no, moguće je da blago menja osećaj rastojanja.

UPOZNAVANJE SA VAŠIM VOZILOM
63
1

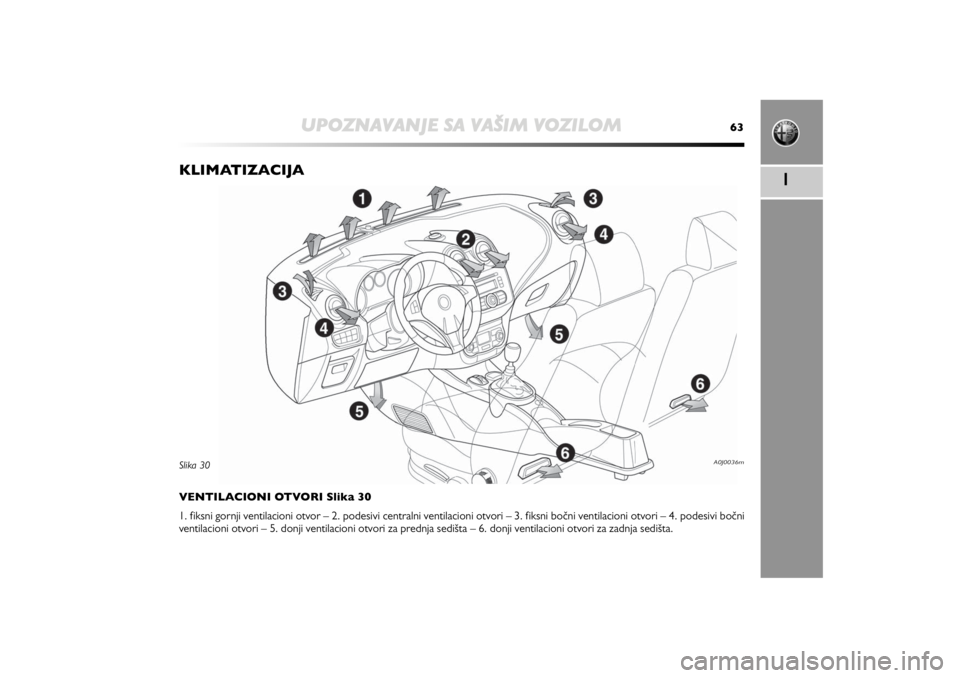

KLIMATIZACIJAVENTILACIONI OTVORI Slika 30
1. fiksni gornji ventilacioni otvor – 2. podesivi centralni ventilacioni otvori – 3. fiksni bočni ventilacioni otvori – 4. podesivi bočni
ventilacioni otvori – 5. donji ventilacioni otvori za prednja sedišta – 6. donji ventilacioni otvori za zadnja sedišta.
A0J0036m
Slika 30

64
UPOZNAVANJE SA VAŠIM VOZILOM

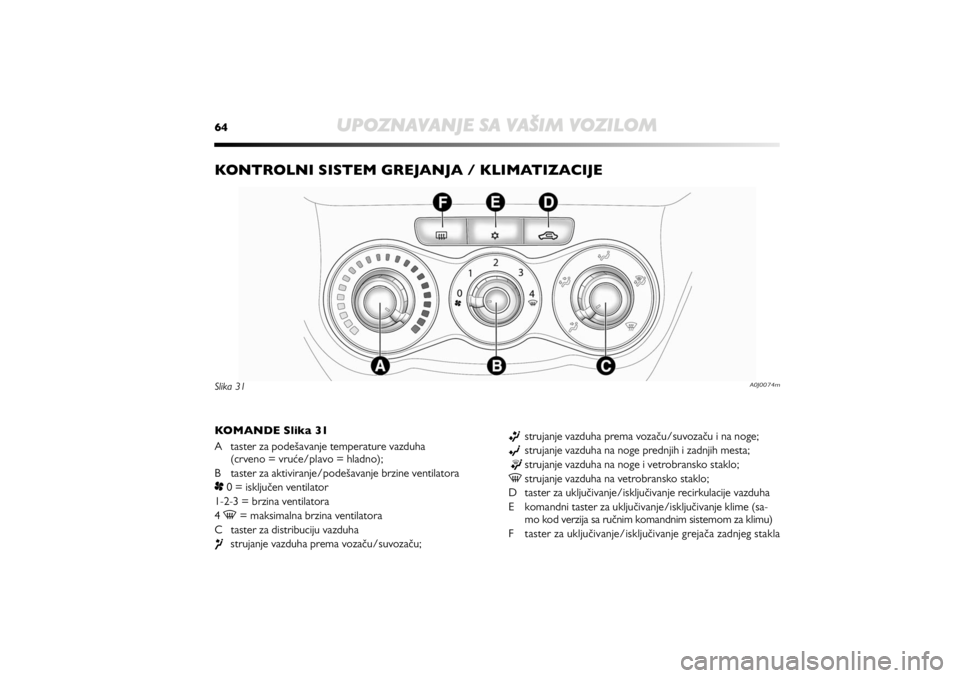

KONTROLNI SISTEM GREJANJA / KLIMATIZACIJE KOMANDE Slika 31
A taster za podešavanje temperature vazduha
(crveno = vruće/plavo = hladno);
B taster za aktiviranje/podešavanje brzine ventilatora
p0 = isključen ventilator
1-2-3 = brzina ventilatora
4 -= maksimalna brzina ventilatora
C taster za distribuciju vazduha¶
strujanje vazduha prema vozaču/suvozaču;
ß
strujanje vazduha prema vozaču/suvozaču i na noge;
©
strujanje vazduha na noge prednjih i zadnjih mesta;
®
strujanje vazduha na noge i vetrobransko staklo;
-strujanje vazduha na vetrobransko staklo;
D taster za uključivanje/isključivanje recirkulacije vazduha
E komandni taster za uključivanje/isključivanje klime (sa-
mo kod verzija sa ručnim komandnim sistemom za klimu)
F taster za uključivanje/isključivanje grejača zadnjeg stakla
A0J0074m
Slika 31

UPOZNAVANJE SA VAŠIM VOZILOM
65
1
PROVETRAVANJE PROSTORA ZA PUTNIKE
Za podešavanje provetravanja postupite kao što sledi:
❍okrenite taster A na plavi segment;
❍pritisnite taster D da isključite sistem za recirkulaciju vaz-
duha (LED na tasteru treba da bude isključen);
❍okrenite taster C na
¶;
❍okrenite taster B na željenu brzinu.
KOMANDA KLIME (hlađenje) ( postoji samo
kod verzija sa ručnom komandom za klimu)
Za hlađenje prostora za putnike postupite kao što sledi:
❍okrenite taster A na plavi segment;
❍pritisnite taster D da uključite sistem za recirkulaciju vaz-
duha (LED na tasteru treba da bude uključen);
❍okrenite taster C na ¶;
❍pritisnite taster E da uključite komandni sistem klime i
okrenite taster B na najmanje 1 (prva brzina); za brzo
hlađenje prostora za putnike okrenite taster B na 4 -
(maksimalna brzina).
Podešavanje hlađenja
❍okrenite taster A nadesno da povećate temperaturu;
❍pritisnite taster D da isključite sistem za recirkulaciju vaz-
duha (LED na tasteru treba da bude isključen);
❍okrećite taster B da smanjite brzinu ventilatora. ZAGREVANJE PROSTORA ZA PUTNIKE
Postupite kao što sledi:
❍okrenite taster A na crveni segment;
❍okrenite taster C na željeni simbol;
❍okrenite taster B na željenu brzinu.
Brzo grejanje
Postupite kao što sledi za brzo grejanje prostora za putnike:
❍okrenite taster A na crveno;
❍pritisnite taster D da aktivirate sistem za recirkulaciju vaz-
duha;
❍okrenite taster C na
©
;
❍okrenite taster B na-(maksimalna brzina ventilatora).
Zatim upotrebite komande za održavanje željenih uslova i pri-
tisnite taster D da isključite recirkulaciju vazduha (isključen
LED taster) i da sprečite zamagljivanje.
VAŽNO Potrebno je nekoliko minuta da se dobije brzo gre-
janje, kada je motor hladan.

66
UPOZNAVANJE SA VAŠIM VOZILOM
BRZO ODMAGLJIVANJE/ODLEčIVANJE
PREDNJIH STAKALA (VETROBRANSKOG
STAKLA I BOČNIH STAKALA)
Kontrolni sistem klime je vrlo koristan za brže odmagljivanje
stakala. Podesite komande kako je prethodno opisano i uklju-
čite komandni sistem klime pritiskanjem tastera E.
Postupite kao što sledi:
❍okrenite taster A na crveni segment;
❍okretnite taster B na 4 -(maksimalna brzina ventilatora);
❍okrenite taster C na -;
❍pritisnite taster D da isključite sistem za recirkulaciju vaz-
duha (LED na tasteru treba da bude isključen);
Nakon odmagljivanja/odleđivanja upotrebite komande da
povratite željene uslove. Odmagljivanje stakala
Kontrolni sistem klime je vrlo koristan za sprečavanje maglje-
nja stakla kada je velika vlažnost.
U slučaju značajne spoljašnje vlage i/ili kiše i/ili značajnih ra-
zlika u temperaturi unutar i izvan prostora za putnike, uradite
sledeću proceduru da spečite zamagljivanja:
❍okrenite taster A na crveni segment;
❍pritisnite taster D da isključite sistem za recirkulaciju vaz-
duha (LED na tasteru treba da bude isključen);
❍okrenite taster C na -uz mogućnost da ga okrenete na
poziciju
®
ukoliko ne dođe do odmagljivanja.
❍okrenite taster B na drugu brzinu.

UPOZNAVANJE SA VAŠIM VOZILOM
67
1
ODMAGLJIVANJE/ODLEČIVANJE GREJNOG
ZADNJEG STAKLA
Pritisnite taster F (
() da aktivirate/deaktivirate funkciju.
Ova funkcija se automatski deaktivira posle 20 minuta.
Kod verzija/tržišta kod kojih ovo postoji, pritiskanjem tastera
(aktivira se i odleđivanje i odmagljivanje spoljašnjih retrovi-
zora, grejnog vetrobranskog stakla (ukoliko je ugrađeno) i gre-
jne brizgalice (ukoliko su ugrađene).
VAŽNO Nemojte stavljati nalepnice sa unutrašnje strane zad-
njeg stakla preko grejnih vlakana kako biste izbegli oštećenje
koje može da uzrokuje da ono prestane da pravilno radi. RECIRKULACIJA VAZDUHA
Pritisnite taster D (T) tako da se upali LED na tasteru. Save-
tujemo vam da uključite recirkulaciju vazduha dok stojite u
saobraćaju ili u tunelima kako biste sprečili ulazak zagađenog
vazduha.
Nemojte dugo koristiti ovu funkciju, posebno ukoliko imate puno
putnika u vozilu, kako biste sprečili zamagljivanje stakala.
VAŽNO Sistem za recirkulaciju vazduha omogućava brže po-
stizanje željenih uslova grejanja ili hlađenja. Nemojte koristiti
funkciju recirkulacije vazduha u kišnim/hladnim danima po-
što bi ona znatno povećala mogućnost unutrašnjeg magljenja
stakala.
ODRŽAVANJE SISTEMA
Uključite kontrolni sistem klime i pustite ga da radi najmanje
10 minuta svakog meseca tokom zime. Pregledajte sistem u
ovlašćenom servisu Alfa Romea pre početka leta.

68
UPOZNAVANJE SA VAŠIM VOZILOM

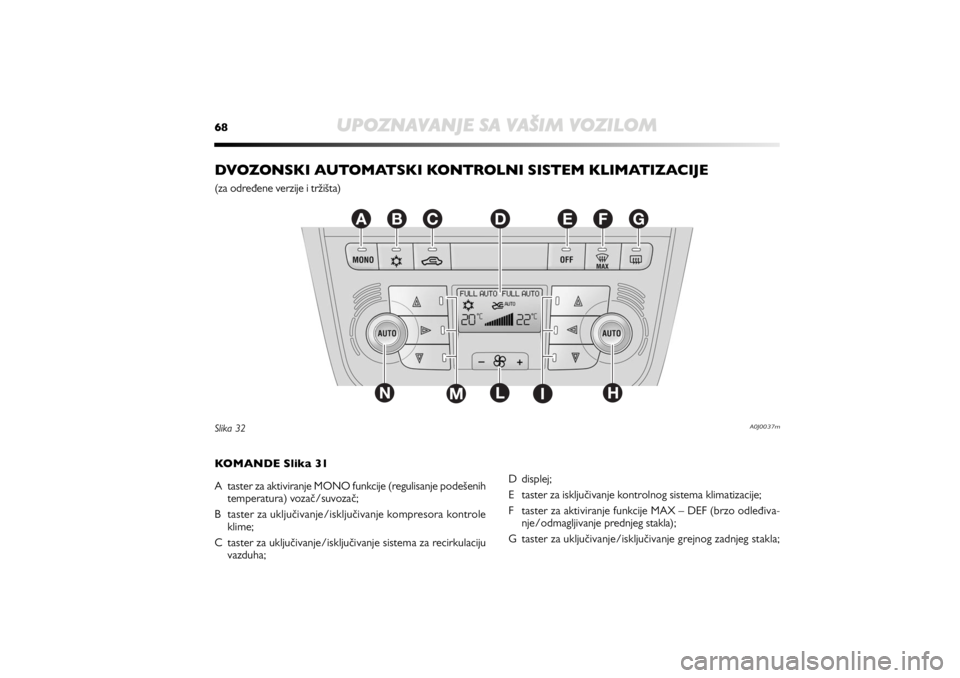

DVOZONSKI AUTOMATSKI KONTROLNI SISTEM KLIMATIZACIJE (za određene verzije i tržišta)
E
F
G
A
B
C
LD
N
H
I
M
A0J0037m
Slika 32KOMANDE Slika 31
A taster za aktiviranje MONO funkcije (regulisanje podešenih
temperatura) vozač/suvozač;
B taster za uključivanje/isključivanje kompresora kontrole
klime;
C taster za uključivanje/isključivanje sistema za recirkulaciju
vazduha;D displej;
E taster za isključivanje kontrolnog sistema klimatizacije;
F taster za aktiviranje funkcije MAX – DEF (brzo odleđiva-
nje/odmagljivanje prednjeg stakla);
G taster za uključivanje/isključivanje grejnog zadnjeg stakla;

UPOZNAVANJE SA VAŠIM VOZILOM
69
1
Sve ove funkcije se mogu podesiti ručno rukovanjem siste-
mom i selekcijom jedne ili više funkcija i menjanjem njihovih
parametara. Automatska kontrola ručno promenjenih funkci-
ja se obustavlja: sistem će samo prevladati vaša podešavanja
iz bezbednosnih razloga.
Ručna podešavanju uvek imaju prioritet nad automatskim
podešavanjima i čuvaju se u memoriji dok korisnik ne prebaci
sistem natrag na automatsku kontrolu pritiskanjem AUTO,
izuzev u slučajevima kada sistem interveniše iz bezbednosnih
razloga.
Možete podešavati jednu funkciju ručno, a da pritom ne utičete
na automatsku kontrolu ostalih. Brzina vozila ne utiče na
količinu vazduha koji ulazi u prostor za putnike; ovo elektron-
ski kontroliše ventilator. Temperatura vazduha se uvek auto-
matski kontroliše zavisno od prikazane temperature na di-
spleju (izuzev kada je sistem isključen ili u nekim uslovima
kada kompresor ne radi).
Sistem se može programirati ručno:
❍brzina ventilatora (stalna varijacija);
❍distribucija vazduha prema 7 pozicija (vozač/suvozač);
❍kompresor kontrole klime ON (uključen);
❍prioritet jednozonske/dvozonske distribucije;
❍funkcija brzog odmagljivanja /odleđivanja;
❍recirkulacija vazduha;
❍grejno zadnje staklo;
❍deaktiviranje sistema. H taster za aktiviranje funkcije AUTO (automatski rad) i taster
za podešavanje temperature na strani suvozača;
I taster za distribuciju vazduha na strani suvozača;
L povećanje/smanjenje brzine ventilatora;
M taster za distribuciju vazduha na strani vozača;
N taster za aktiviranje funkcije AUTO (automatski rad) i taster
za podešavanje temperature na strani vozača.
OPIS
Dvozonski automatski kontrolni sistem klime reguliše tempe-
raturu u prostoru za putnike u dva dela: strana vozača i strana
suvozača. Drugim rečima, sistem održava konstantne uslove
u vozilu i kompenzira promene u spoljašnjim uslovima, uključu-
jući sunčevu svetlost, koju otkriva specijalan senzor.
Automatski kontrolisani parametri i funkcije su:
❍temperatura vazduha obezbeđena vozaču/suvozaču ispo-
ručena kroz ventilacione otvore;
❍distribucija vazduha na strani vozača/suvozača kroz venti-
lacione otvore;
❍brzina ventilatora (stalna varijacija toka vazduha);
❍uključenje ventilatora kompresora (za hlađenje/sušenje
vazduha);
❍recirkulacija vazduha.
