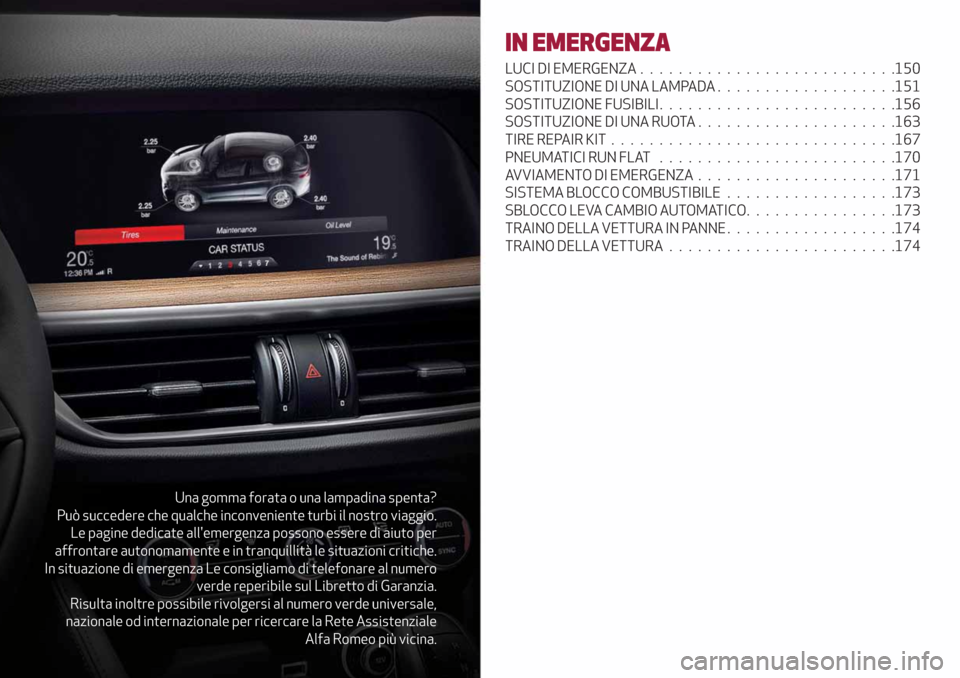

Una gomma forata o una lampadina spenta?
Può succedere che qualche inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza possono essere di aiuto per
affrontare autonomamente e in tranquillità le situazioni critiche.
In situazione di emergenza Le consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al numero verde universale,
nazionale od internazionale per ricercare la Rete Assistenziale
Alfa Romeo più vicina.
IN EMERGENZA
LUCI DI EMERGENZA...........................150
SOSTITUZIONE DI UNA LAMPADA...................151
SOSTITUZIONE FUSIBILI.........................156
SOSTITUZIONE DI UNA RUOTA.....................163
TIRE REPAIR KIT . .............................167
PNEUMATICI RUN FLAT.........................170
AVVIAMENTO DI EMERGENZA.....................171
SISTEMA BLOCCO COMBUSTIBILE..................173
SBLOCCO LEVA CAMBIO AUTOMATICO................173
TRAINO DELLA VETTURA IN PANNE..................174
TRAINO DELLA VETTURA........................174
Page 152 of 248

LUCI DI EMERGENZA
COMANDO
54)
Premere il pulsante fig. 138 per
accendere/spegnere le luci di emergenza.
Con luci di emergenza inserite si ha il
lampeggio delle spie
e.
Qualora sia necessario allontanarsi dalla
vettura alla ricerca di assistenza, le luci di
emergenza continueranno a lampeggiare
anche se il dispositivo di accensione
viene portato in posizione STOP.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata d'emergenza, e in base
alla modalità in cui si trova il selettore
“Alfa DNA™”, si accendono
automaticamente le luci di emergenza e
sul quadro strumenti si illuminano le spie
e.
Con il selettore “Alfa DNA™” in posizione
“n” e “a” la soglia di intervento delle luci di
emergenza è maggiore; mentre in
posizione “d” la sensibiltà di intervento è
minore rispetto alle modalità “n” e “a”.
Le luci si spengono automaticamente nel
momento in cui la frenata non ha più
carattere d'emergenza.
AVVERTENZA
54)Un uso prolungato delle luci di
emergenza può scaricare la batteria.
13808016V0001EM
150
IN EMERGENZA
Page 153 of 248

SOSTITUZIONE DI UNA
LAMPADA
129) 130) 131) 132)
55)
INDICAZIONI GENERALIPrima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA In alcune particolari
condizioni climatiche, quali bassa
temperatura, umidità oppure
successivamente ad un lavaggio, si
potrebbe formare un leggero strato di
condensa sulle superfici interne dei fari
anteriori e posteriori. Si tratta di un
fenomeno naturale dovuto alla
differenza di temperatura e di umidità tra
interno ed esterno del trasparente che,
tuttavia, non indica un’anomalia e non
compromette il normale funzionamento
dei dispositivi di illuminazione. Tale
fenomeno scompare durante il normale
utilizzo.
151
Page 154 of 248

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade
Lampade tutto vetro (tipo A):sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta (tipo B): per estrarle dal relativo portalampada
premere sul bulbo, ruotarlo in senso antiorario, quindi estrarlo.
Lampade cilindriche (tipo C): per estrarle, svincolarle dai relativi
contatti.
Lampade alogene (tipo D): per rimuovere la lampada ruotare il
connettore di lato ed estrarlo.
Lampade alogene (tipo E): per rimuovere la lampada ruotarla in senso
antiorario.
Lampade a scarica di gas Xenon (tipo F): per rimuovere la lampada
rivolgersi alla Rete Assistenziale Alfa Romeo.
152
IN EMERGENZA
Page 155 of 248

Lampade Tipo Potenza Riferimento figura
Abbaglianti, posizione anteriore/Luci diurne (DRL)(*)H15 55/15W D
Anabbaglianti
(*)H7 55W D
Indicatori di direzione anteriori
(*)PY24W 24W B
Fendinebbia
(*)H11 55W E
Abbaglianti/Anabbglianti (a scarica di gas Xenon) D3S 35W F
Plafoniera su aletta parasole 1.5CP 2.1W C
Plafoniera cassetto portaoggetti W5W 4W A
Plafoniera vano bagagli W5W 5W A
Luce pozzanghera (sotto pannello porta) W5W 5W A
(*) Solo per proiettore versione base con lampade abbaglianti/anabbaglianti alogene
153
Page 156 of 248

SOSTITUZIONE DI UNA LAMPADA
ESTERNA
Gruppo ottico anteriore con luci
abbaglianti/anabbaglianti alogene
Luci anabbaglianti
Per sostituire la lampada di queste luci,
procedere come segue:
operando dall'interno del vano motore
fig. 139;
rimuovere il coperchio fig. 140;
estrarre il gruppo lampada/connettore
dal corpo proiettore fig. 141;
rimuovere la lampada sfilandola dal
connettore;
installare la nuova lampada,
assicurandosi che sia correttamente
inserita nel connettore;
inserire successivamente il gruppo
lampada/connettore all'interno della
sede sul corpo proiettore assicurandosi
che sia correttamente bloccato;
rimontare il coperchio e la copertura
avvitando le viti di fissaggio.
Luci abbaglianti
Per sostituire la lampada di queste luci,
procedere come segue:
operando dall'interno del vano motore
fig. 142;
rimuovere il coperchio fig. 143;
ruotare in senso antiorario il gruppo
lampada, portalampada e connettore e
successivamente sfilarlo dal corpo
proiettore fig. 144;
13908026V0023EM
14008026V0002EM
14108026V0003EM
14208026V0023EM
14308026V0004EM
154
IN EMERGENZA
Page 157 of 248

rimuovere la lampada sfilandola dal
portalampada;
installare la nuova lampada,
assicurandosi che sia correttamente
inserita nel portalampada;
inserire successivamente il gruppo
lampada, portalampada e connettore
all'interno della sede sul corpo proiettore
e ruotarlo in senso orario, assicurandosi
che sia correttamente bloccato;
rimontare il coperchio di protezione.
Luci di direzione
Per sostituire la lampada di queste luci,
procedere come segue:
operando dall'interno del vano motore
fig. 145;
rimuovere il coperchio ruotandolo
fig. 146;
sbloccare il gruppo lampada,
portalampada e connettore e
successivamente sfilarlo dal corpo
proiettore fig. 147;
rimuovere la lampada sfilandola dal
portalampada;
installare la nuova lampada,
assicurandosi che sia correttamente
inserita nel portalampada;
inserire successivamente il gruppo
lampada, portalampada e connettore
all'interno della sede sul corpo proiettore
e ruotarlo in senso orario, assicurandosi
che sia correttamente bloccato;
rimontare il coperchio di protezione.
Luci fendinebbia
(ove presente)
Per la sostituzione delle lampade
fendinebbia rivolgersi alla Rete
Assistenziale Alfa Romeo
14408026V0005EM14508026V0023EM
14608026V0006EM
14708026V0007EM
155
Page 158 of 248

Gruppo ottico anteriore con luci
abbaglianti/anabbaglianti a scarica di
gas Xenon
Per la sostituzione delle lampade
abbaglianti/anabbaglianti rivolgersi alla
Rete Assistenziale Alfa Romeo
ATTENZIONE
129)Prima di procedere con la sostituzione
della lampada attendere che i condotti di
scarico si raffreddino: PERICOLO DI
USTIONI!
130)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di
incendio.
131)Le lampade alogene contengono gas in
pressione, in caso di rottura è possibile la
proiezione di frammenti di vetro.
132)Effettuare l'operazione di sostituzione
lampade solo con motore arrestato ed in
posizione che non costituisca pericolo per il
traffico e ne permetta la sostituzione in
sicurezza (vedere quanto descritto nel
paragrafo “In sosta”). Assicurarsi inoltre che
il motore sia freddo, per evitare il pericolo di
ustioni.
AVVERTENZA
55)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente viene
a contatto con le dita, riduce l'intensità della
luce emessa e si può anche pregiudicare la
durata della lampada. In caso di contatto
accidentale, strofinare il bulbo con un panno
inumidito di alcool e lasciare asciugare.
SOSTITUZIONE FUSIBILI
GENERALITA'
133) 134) 135) 136) 137)
56) 57)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Pinzetta estrazione fusibili
Per sostituire un fusibile utilizzare la
pinzetta in dotazione, alloggiata nella
centralina fusibili vano bagagli fig. 148.
Impugnare la pinzetta dalle alette
superiori, premerle e successivamente
sfilare la pinzetta verso l'alto.
La pinzetta fig. 149 è predisposta con
due estremità differenti ed
appositamente studiate per la rimozione
14808036V0053EM
156
IN EMERGENZA
Page 159 of 248

dei diversi tipi di fusibili presenti in
vettura:
1: MINI fuse;
2: J-CASE fuse.
Dopo averla utilizzata, ricollocare la
pinzetta nella sua sede, procedendo
come segue:
impugnare la pinzetta dalle alette
superiori;
premere e spingere verso il basso la
pinzetta all'interno della sua sede, fino ad
avvertire lo scatto di avvenuto
bloccaggio.
ACCESSO AI FUSIBILI
I fusibili, sostituibili dall'utente, sono
raggruppati in due centraline ubicate
sotto alla pedana appoggia piedi lato
passeggero, ed all'interno del vano
bagagli.
CENTRALINA SOTTO PEDANA
APPOGGIA PIEDI LATO PASSEGGERO
Per accedere ai fusibili procedere come
segue:
sollevare l’estremità superiore della
pedana appoggia piedi 1 fig. 150 sul lato
passeggero, tirandola per sganciare i
2 bottoni;
rimuovere il pannello 2
fig. 151 sfilandolo verso il basso, dopo
aver svitato i due sganci di fissaggio;
i fusibili sono liberamente accessibili
sulla centralina.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è riportata sul coperchio
della centralina.
14908036S0005EM
15008036V0010EM
15108036V0011EM
157
Page 160 of 248

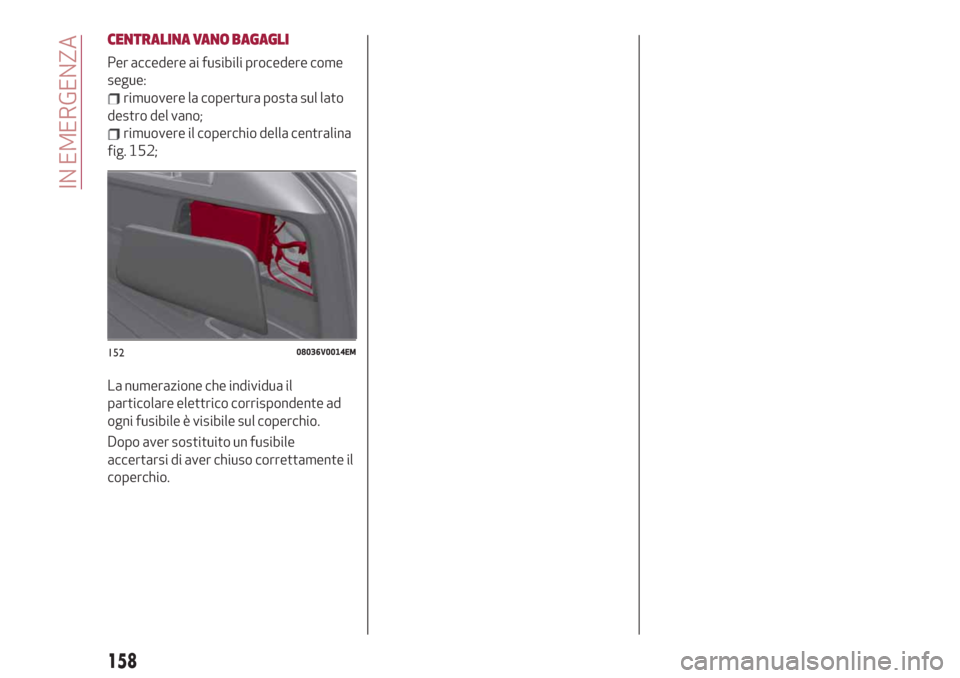

CENTRALINA VANO BAGAGLI
Per accedere ai fusibili procedere come
segue:
rimuovere la copertura posta sul lato
destro del vano;
rimuovere il coperchio della centralina
fig. 152;
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul coperchio.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso correttamente il
coperchio.
15208036V0014EM
