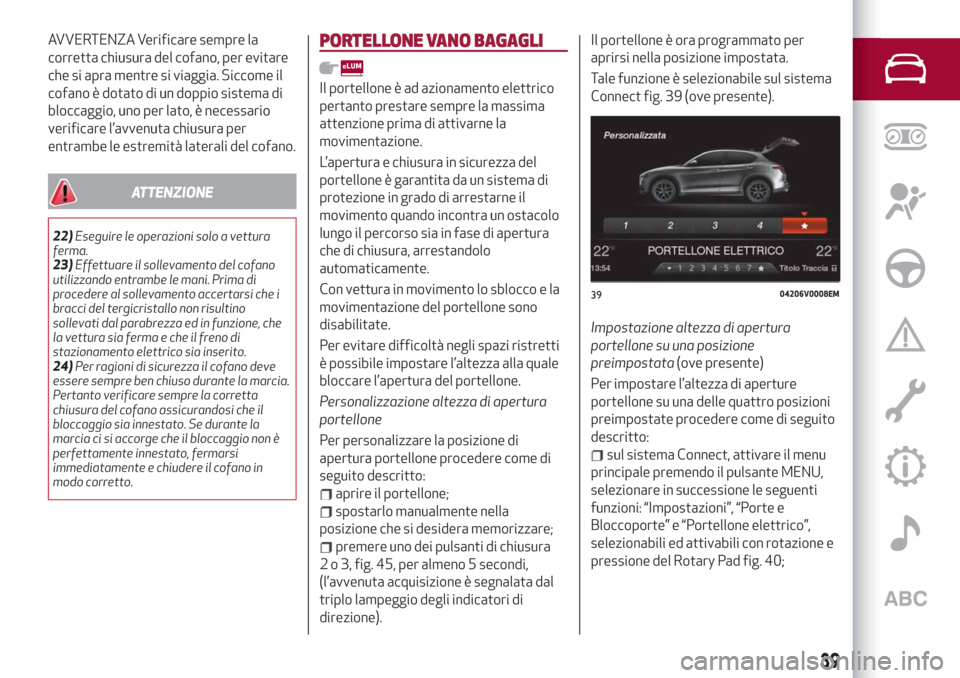

AVVERTENZA Verificare sempre la
corretta chiusura del cofano, per evitare
che si apra mentre si viaggia. Siccome il
cofano è dotato di un doppio sistema di
bloccaggio, uno per lato, è necessario
verificare l’avvenuta chiusura per
entrambe le estremità laterali del cofano.
ATTENZIONE
22)Eseguire le operazioni solo a vettura
ferma.
23)Effettuare il sollevamento del cofano
utilizzando entrambe le mani. Prima di
procedere al sollevamento accertarsi che i
bracci del tergicristallo non risultino
sollevati dal parabrezza ed in funzione, che
la vettura sia ferma e che il freno di
stazionamento elettrico sia inserito.
24)Per ragioni di sicurezza il cofano deve
essere sempre ben chiuso durante la marcia.
Pertanto verificare sempre la corretta
chiusura del cofano assicurandosi che il
bloccaggio sia innestato. Se durante la
marcia ci si accorge che il bloccaggio non è
perfettamente innestato, fermarsi
immediatamente e chiudere il cofano in
modo corretto.
PORTELLONE VANO BAGAGLI
Il portellone è ad azionamento elettrico
pertanto prestare sempre la massima
attenzione prima di attivarne la
movimentazione.
L’apertura e chiusura in sicurezza del
portellone è garantita da un sistema di
protezione in grado di arrestarne il
movimento quando incontra un ostacolo
lungo il percorso sia in fase di apertura
che di chiusura, arrestandolo
automaticamente.
Con vettura in movimento lo sblocco e la
movimentazione del portellone sono
disabilitate.
Per evitare difficoltà negli spazi ristretti
è possibile impostare l’altezza alla quale
bloccare l’apertura del portellone.
Personalizzazione altezza di apertura
portellone
Per personalizzare la posizione di
apertura portellone procedere come di
seguito descritto:
aprire il portellone;
spostarlo manualmente nella
posizione che si desidera memorizzare;
premere uno dei pulsanti di chiusura
2 o 3, fig. 45, per almeno 5 secondi,
(l’avvenuta acquisizione è segnalata dal
triplo lampeggio degli indicatori di
direzione).Il portellone è ora programmato per
aprirsi nella posizione impostata.
Tale funzione è selezionabile sul sistema
Connect fig. 39 (ove presente).
Impostazione altezza di apertura
portellone su una posizione
preimpostata(ove presente)
Per impostare l’altezza di aperture
portellone su una delle quattro posizioni
preimpostate procedere come di seguito
descritto:
sul sistema Connect, attivare il menu
principale premendo il pulsante MENU,
selezionare in successione le seguenti
funzioni: “Impostazioni”, “Porte e
Bloccoporte” e “Portellone elettrico”,
selezionabili ed attivabili con rotazione e
pressione del Rotary Pad fig. 40;
3904206V0008EM
39
Page 42 of 248

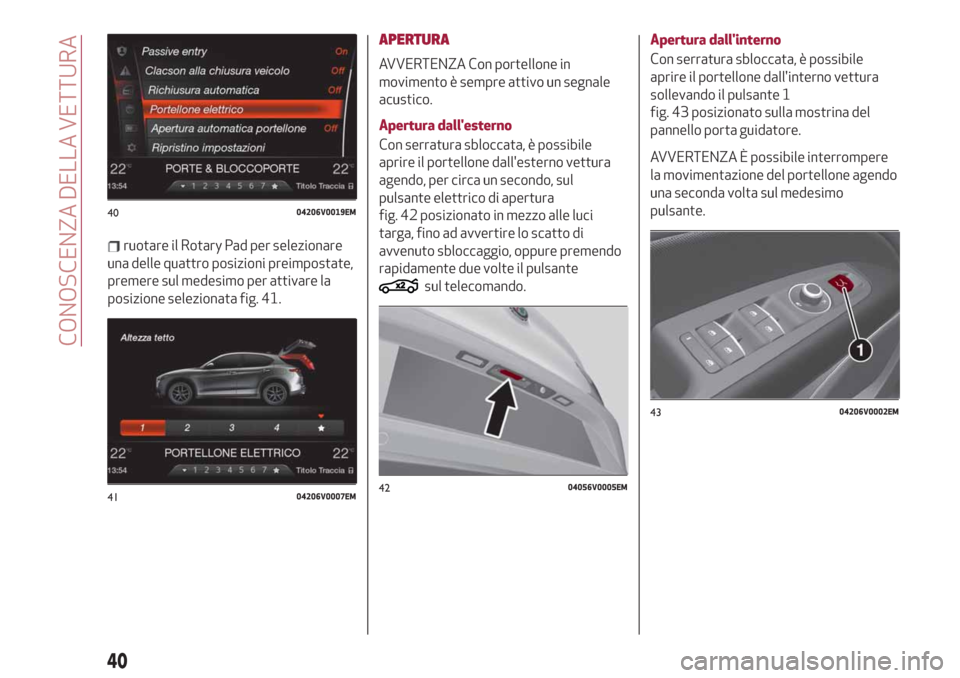

ruotare il Rotary Pad per selezionare
una delle quattro posizioni preimpostate,
premere sul medesimo per attivare la
posizione selezionata fig. 41.
APERTURA
AVVERTENZA Con portellone in
movimento è sempre attivo un segnale
acustico.
Apertura dall'esterno
Con serratura sbloccata, è possibile
aprire il portellone dall'esterno vettura
agendo, per circa un secondo, sul
pulsante elettrico di apertura
fig. 42 posizionato in mezzo alle luci
targa, fino ad avvertire lo scatto di
avvenuto sbloccaggio, oppure premendo
rapidamente due volte il pulsante
sul telecomando.Apertura dall'interno
Con serratura sbloccata, è possibile
aprire il portellone dall'interno vettura
sollevando il pulsante 1
fig. 43 posizionato sulla mostrina del
pannello porta guidatore.
AVVERTENZA È possibile interrompere
la movimentazione del portellone agendo
una seconda volta sul medesimo
pulsante.
4004206V0019EM
4104206V0007EM4204056V0005EM
4304206V0002EM
40
CONOSCENZA DELLA VETTURA
Page 43 of 248

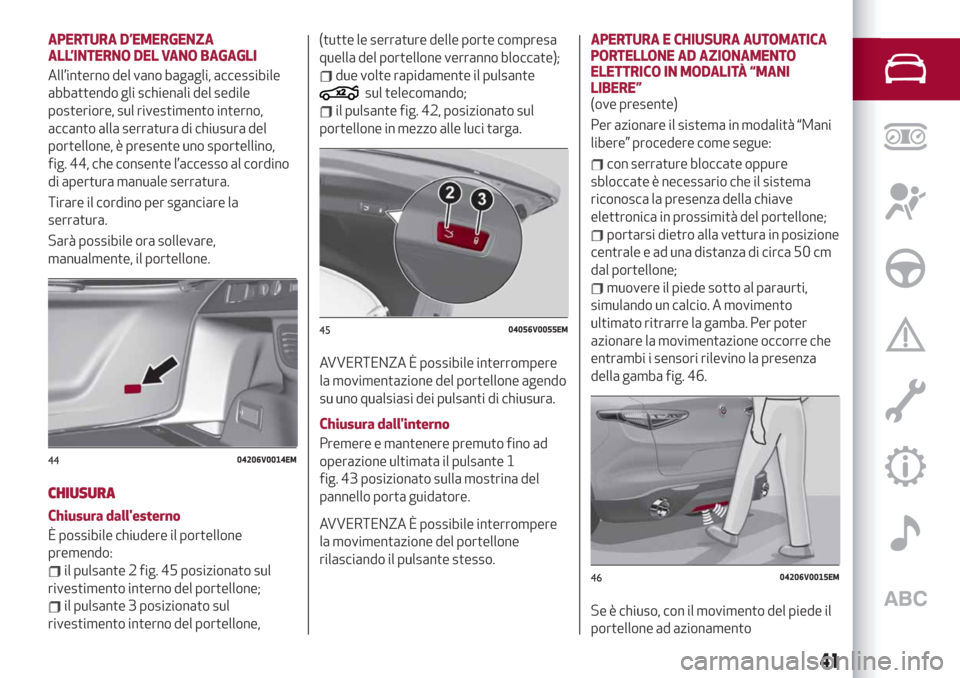

APERTURA D’EMERGENZA
ALL’INTERNO DEL VANO BAGAGLI
All’interno del vano bagagli, accessibile
abbattendo gli schienali del sedile
posteriore, sul rivestimento interno,
accanto alla serratura di chiusura del
portellone, è presente uno sportellino,
fig. 44, che consente l’accesso al cordino
di apertura manuale serratura.
Tirare il cordino per sganciare la
serratura.
Sarà possibile ora sollevare,
manualmente, il portellone.
CHIUSURA
Chiusura dall'esterno
È possibile chiudere il portellone
premendo:
il pulsante 2 fig. 45 posizionato sul
rivestimento interno del portellone;
il pulsante 3 posizionato sul
rivestimento interno del portellone,(tutte le serrature delle porte compresa
quella del portellone verranno bloccate);
due volte rapidamente il pulsante
sul telecomando;
il pulsante fig. 42, posizionato sul
portellone in mezzo alle luci targa.
AVVERTENZA È possibile interrompere
la movimentazione del portellone agendo
su uno qualsiasi dei pulsanti di chiusura.
Chiusura dall'interno
Premere e mantenere premuto fino ad
operazione ultimata il pulsante 1
fig. 43 posizionato sulla mostrina del
pannello porta guidatore.
AVVERTENZA È possibile interrompere
la movimentazione del portellone
rilasciando il pulsante stesso.
APERTURA E CHIUSURA AUTOMATICA
PORTELLONE AD AZIONAMENTO
ELETTRICO IN MODALITÀ “MANI
LIBERE”
(ove presente)
Per azionare il sistema in modalità “Mani
libere” procedere come segue:
con serrature bloccate oppure
sbloccate è necessario che il sistema
riconosca la presenza della chiave
elettronica in prossimità del portellone;
portarsi dietro alla vettura in posizione
centrale e ad una distanza di circa 50 cm
dal portellone;
muovere il piede sotto al paraurti,
simulando un calcio. A movimento
ultimato ritrarre la gamba. Per poter
azionare la movimentazione occorre che
entrambi i sensori rilevino la presenza
della gamba fig. 46.
Se è chiuso, con il movimento del piede il
portellone ad azionamento
4404206V0014EM
4504056V0055EM
4604206V0015EM
41
Page 44 of 248

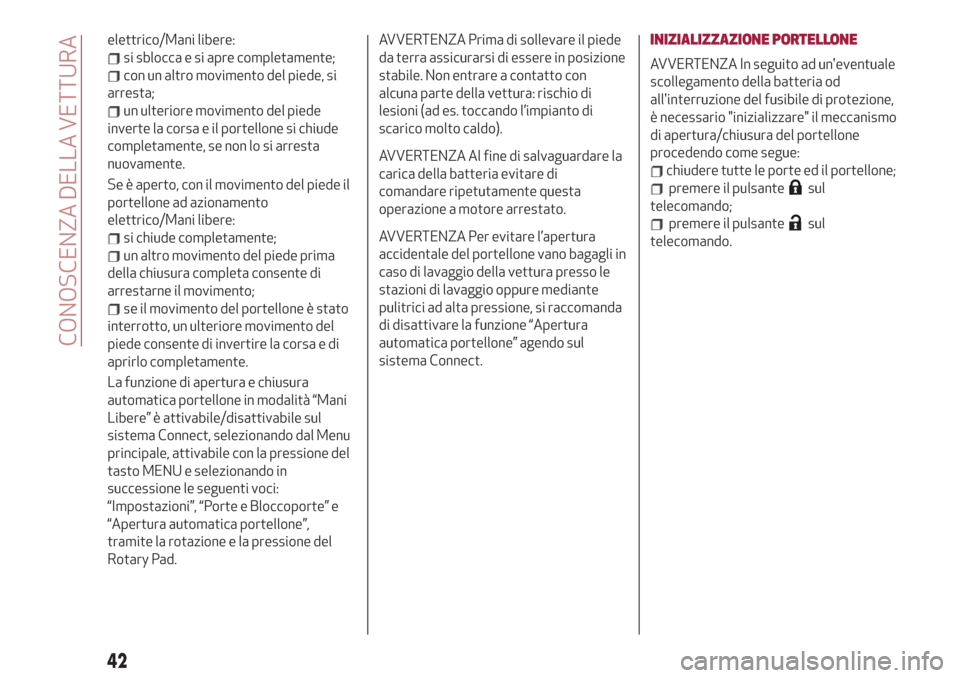

elettrico/Mani libere:
si sblocca e si apre completamente;
con un altro movimento del piede, si
arresta;
un ulteriore movimento del piede
inverte la corsa e il portellone si chiude
completamente, se non lo si arresta
nuovamente.
Se è aperto, con il movimento del piede il
portellone ad azionamento
elettrico/Mani libere:
si chiude completamente;
un altro movimento del piede prima
della chiusura completa consente di
arrestarne il movimento;
se il movimento del portellone è stato
interrotto, un ulteriore movimento del
piede consente di invertire la corsa e di
aprirlo completamente.
La funzione di apertura e chiusura
automatica portellone in modalità “Mani
Libere” è attivabile/disattivabile sul
sistema Connect, selezionando dal Menu
principale, attivabile con la pressione del
tasto MENU e selezionando in
successione le seguenti voci:
“Impostazioni”, “Porte e Bloccoporte” e
“Apertura automatica portellone”,
tramite la rotazione e la pressione del
Rotary Pad.
AVVERTENZA Prima di sollevare il piede
da terra assicurarsi di essere in posizione
stabile. Non entrare a contatto con
alcuna parte della vettura: rischio di
lesioni (ad es. toccando l’impianto di
scarico molto caldo).
AVVERTENZA Al fine di salvaguardare la
carica della batteria evitare di
comandare ripetutamente questa
operazione a motore arrestato.
AVVERTENZA Per evitare l’apertura
accidentale del portellone vano bagagli in
caso di lavaggio della vettura presso le
stazioni di lavaggio oppure mediante
pulitrici ad alta pressione, si raccomanda
di disattivare la funzione “Apertura
automatica portellone” agendo sul
sistema Connect.INIZIALIZZAZIONE PORTELLONE
AVVERTENZA In seguito ad un'eventuale
scollegamento della batteria od
all'interruzione del fusibile di protezione,
è necessario "inizializzare" il meccanismo
di apertura/chiusura del portellone
procedendo come segue:
chiudere tutte le porte ed il portellone;
premere il pulsantesul
telecomando;
premere il pulsantesul
telecomando.
42
CONOSCENZA DELLA VETTURA
Page 45 of 248
Questa sezione del libretto Le fornisce tutte le informazioni utili
per conoscere, interpretare e utilizzare
correttamente il quadro strumenti.
CONOSCENZA DEL QUADRO
STRUMENTI
QUADRO E STRUMENTI DI BORDO...................44
DISPLAY....................................46
SPIE E MESSAGGI..............................51
Page 46 of 248
QUADRO E STRUMENTI DI BORDO
VERSIONI CON 3.5” TFT DISPLAY
1. Contagiri 2. Indicatore digitale temperatura olio motore con spia di massima temperatura 3. TFT Display 4. Indicatore
digitale livello combustibile (il triangolo presente sul lato sinistro del simbolo indica il lato vettura sul quale è presente il bocchettone
per il rifornimento di combustibile) 5. Tachimetro (indicatore di velocità)
4705026S0010EM
44
CONOSCENZA DEL QUADRO STRUMENTI
Page 47 of 248
VERSIONI CON 7” TFT DISPLAY
1. Contagiri 2. Indicatore digitale temperatura olio motore con spia di massima temperatura 3. TFT Display 4. Indicatore
digitale livello combustibile (il triangolo presente sul lato sinistro del simbolo indica il lato vettura sul quale è presente il bocchettone
per il rifornimento di combustibile) 5. Tachimetro (indicatore di velocità)
Oltre alle dimensioni del display il quadro strumenti può presentare piccole differenze in funzione della versione oppure del mercato
di destinazione della vettura.
4805026S0011EM
45
Page 48 of 248
DISPLAY
DESCRIZIONE
La vettura può essere dotata di TFT Display con schermo da 3.5” oppure 7”.
TFT DISPLAY RICONFIGURABILE
In condizioni di funzionamento il display è suddiviso in tanti settori all’interno dei quali sono riportati i dati di marcia, gli avvertimenti
e le segnalazioni di avaria. La riporta il layout dei display con identificati i vari settori.
1. Informazioni cambio. 2. Sistemi anti collisione anteriore, laterale e Cruise Control. 3. Spia limite di velocità. 4. Area
principale riconfigurabile. 5. Bussola. 6. Odometro. 7. Simboli di anomalia/indicazioni informative (ad es. pericolo ghiaccio,
porte aperte, intervento ABS, ecc...). 8. Autonomia vettura (solo 7” TFT Display). 9. Icone luci (anabbaglianti/abbaglianti) (solo 7”
TFT Display).
4905036S0115EM
46
CONOSCENZA DEL QUADRO STRUMENTI
Page 49 of 248
1 Informazioni cambio
Visualizza le seguenti informazioni
relative alla modalità di funzionamento
del cambio (M, P, R, N, D).
In modalità D, qualora si effettui un
cambio marcia tramite leve al volante
(ove presenti) oppure in modalità
manuale M, indica anche la marcia
inserita.
In modalità M segnala inoltre la necessità
di cambio marcia sia a salire che a scalare.
2 Sistemi anti collisione anteriore,
laterale, Cruise Control
Visualizza il funzionamento delle
modalità:
Forward Collision Warning (FCW)
Lane Departure Warning (LDW)
Cruise Control (CC) oppure Active
Cruise Control (ACC) (ove presente)
Per maggiori informazioni consultare i
relativi paragrafi.
3 Spia limite di velocità
Segnala le informazioni relative alla
funzione Speed Limiter.
Per maggiori informazioni consultare il
relativo paragrafo.
4 Area principale riconfigurabile
Può visulizzare le seguenti videate:
Home
Trip A
Trip B (attivabile/disattivabile dal
sistema Connect)
Performance
Le videate sono selezionabili, a rotazione,
con la pressione del pulsante indicato in
fig. 50.
In funzione della modalità di guida,
selezionabile tramite il sistema “Alfa
DNA™ ” (Dynamic / Dynamic + (ove
presente), Normal, Advanced Efficiency),
le videate potranno assumere una grafica
differente. Le istruzioni di navigazione e
le informazioni di chiamata, oltre che sul
display del sistema Connect possono
essere replicate anche in quest’area del
display, tali funzioni sono impostabili sul
sistema Connect.
Home
I parametri visualizzati sul display, per lemodalità: Dynamic / Dynamic + (ove
presente), Normal e Advanced Efficiency
sono:
Ora (sul 3.5” TFT Display è visualizzata
solo se non è stata precedentemente
attivata la modalità di ripetizione della
funzione Telefono).
Temperatura esterna (sul 3.5” TFT
Display è visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione della funzione Telefono).
Velocità corrente (visualizzata se non
è stata precedentemente attivata le
modalità di ripetizione delle funzioni
Navigazione e Telefono).
Autonomia (sul 3.5” TFT Display è
visualizzata solo se non è stata
precedentemente attivata le modalità di
ripetizione delle funzioni Radio, Media e
Navigatore).
TripAeB
Il "Trip computer" consente di
visualizzare, per tutte le modalità di guida
(Dynamic, Normal, Advanced Efficiency),
con dispositivo di avviamento in
posizione ON, le grandezze relative allo
stato di funzionamento della vettura. Tale
funzione è caratterizzata da due
memorie separate, denominate "Trip A" e
"Trip B" (quest’ultima disattivabile dal
sistema Connect), nelle quali vengono
registrati i dati delle "missioni complete"
5005036V0002EM
47
Page 50 of 248
della vettura (viaggi), in modo
indipendente gli uni dagli altri.
Il “Trip A” ed il “Trip B” consentono la
visualizzazione delle seguenti grandezze:
Distanza percorsa
Consumo medio
Velocità media
Trip attivo
Indicatore di consumo combustibile
(solo 7” TFT Display)
Per effettuare il reset delle grandezze
premere e mantenere premuto il pulsante
ubicato sulla leva destra fig. 50.
Performance
I parametri visualizzati sono differenti in
funzione della modalità attiva, le
modalità sono selezionabili attraverso il
sistema “Alfa DNA™” e sono le seguenti:
Normal: la videata riproduce
graficamente alcuni parametri
strettamente legati all’efficienza dello
stile di guida, in ottica di contenimento
consumi;
Advanced Efficiency: nella videata le
tre icone centrali indicano l’efficacia dello
stile di guida legato ai parametri di:
accelerazione, decelerazione e cambio
marcia in ottica di contenimento consumi.La barra rappresentata sotto alle icone
visualizza i consumi correnti e l’area
contrassegnata in verde rappresenta la
zona ottimale. Il globo terrestre (7” TFT
Display) si illumina progressivamente in
funzione dei minori consumi;
Dynamic / Dynamic + (ove presente):i
parametri visualizzati sono riconducibili
alla stabilità della vettura, i grafici
riproducono l’andamento delle
accelerazioni logitudinali/laterali
(G-meter information), considerando
come unità di riferimento l’accelerazione
di gravità. Sono inoltre indicati anche i
picchi delle accelerazioni laterali.
5 Bussola
Visualizza la posizione indicando il punto
cardinale.
6 Odometro
Indica i chilometri (oppure miglia) totali
percorsi.
7 Spie di anomalia
Area dedicata alla visualizzazione di
anomalie, a rotazione possono essere
visualizzati i simboli:
Simboli a bassa criticità (colore giallo
ambra).
Simboli ad alta criticità (colore rosso).8 Autonomia vettura
(solo 7” TFT Display)
Indica i chilometri (oppure miglia) di
autonomia rimasti prima di esaurire il
combustibile.
9 Icone luci (solo 7” TFT Display)
Visualizza l’icona relativa alla modalità
attiva fra le seguenti:
anabbaglianti;
abbaglianti;
anabbaglianti Auto;
abbaglianti Auto.
48
CONOSCENZA DEL QUADRO STRUMENTI
