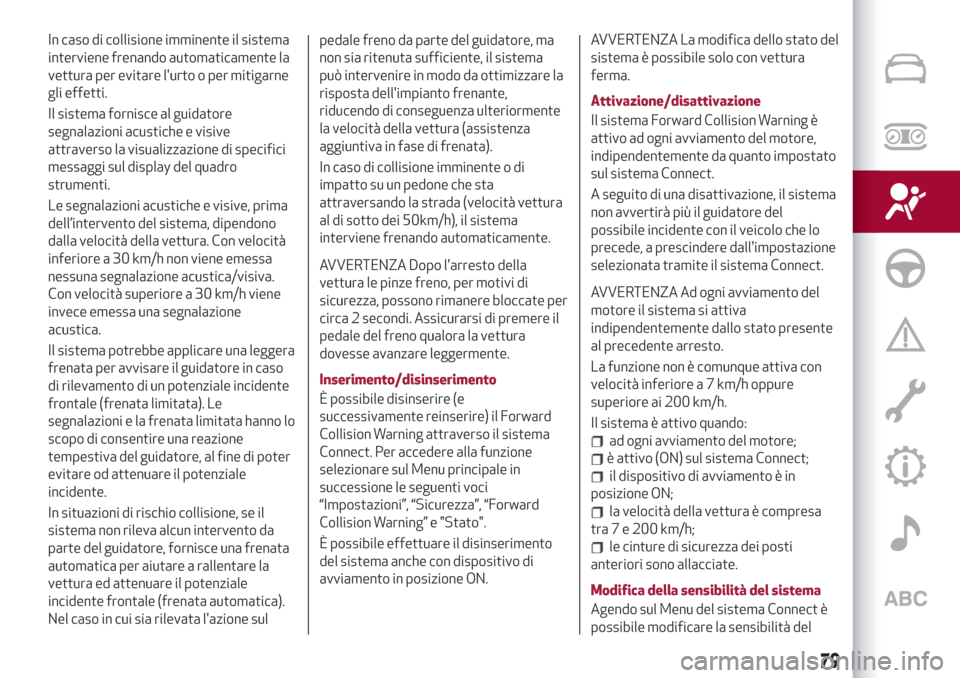

In caso di collisione imminente il sistema
interviene frenando automaticamente la
vettura per evitare l'urto o per mitigarne
gli effetti.
Il sistema fornisce al guidatore
segnalazioni acustiche e visive
attraverso la visualizzazione di specifici
messaggi sul display del quadro
strumenti.
Le segnalazioni acustiche e visive, prima
dell’intervento del sistema, dipendono
dalla velocità della vettura. Con velocità
inferiore a 30 km/h non viene emessa
nessuna segnalazione acustica/visiva.
Con velocità superiore a 30 km/h viene
invece emessa una segnalazione
acustica.
Il sistema potrebbe applicare una leggera
frenata per avvisare il guidatore in caso
di rilevamento di un potenziale incidente
frontale (frenata limitata). Le
segnalazioni e la frenata limitata hanno lo
scopo di consentire una reazione
tempestiva del guidatore, al fine di poter
evitare od attenuare il potenziale
incidente.
In situazioni di rischio collisione, se il
sistema non rileva alcun intervento da
parte del guidatore, fornisce una frenata
automatica per aiutare a rallentare la
vettura ed attenuare il potenziale
incidente frontale (frenata automatica).
Nel caso in cui sia rilevata l'azione sulpedale freno da parte del guidatore, ma
non sia ritenuta sufficiente, il sistema
può intervenire in modo da ottimizzare la
risposta dell'impianto frenante,
riducendo di conseguenza ulteriormente
la velocità della vettura (assistenza
aggiuntiva in fase di frenata).
In caso di collisione imminente o di
impatto su un pedone che sta
attraversando la strada (velocità vettura
al di sotto dei 50km/h), il sistema
interviene frenando automaticamente.
AVVERTENZA Dopo l'arresto della
vettura le pinze freno, per motivi di
sicurezza, possono rimanere bloccate per
circa 2 secondi. Assicurarsi di premere il
pedale del freno qualora la vettura
dovesse avanzare leggermente.
Inserimento/disinserimento
È possibile disinserire (e
successivamente reinserire) il Forward
Collision Warning attraverso il sistema
Connect. Per accedere alla funzione
selezionare sul Menu principale in
successione le seguenti voci
“Impostazioni”, “Sicurezza”, “Forward
Collision Warning” e "Stato".
È possibile effettuare il disinserimento
del sistema anche con dispositivo di
avviamento in posizione ON.
AVVERTENZA La modifica dello stato del
sistema è possibile solo con vettura
ferma.
Attivazione/disattivazione
Il sistema Forward Collision Warning è
attivo ad ogni avviamento del motore,
indipendentemente da quanto impostato
sul sistema Connect.
A seguito di una disattivazione, il sistema
non avvertirà più il guidatore del
possibile incidente con il veicolo che lo
precede, a prescindere dall'impostazione
selezionata tramite il sistema Connect.
AVVERTENZA Ad ogni avviamento del
motore il sistema si attiva
indipendentemente dallo stato presente
al precedente arresto.
La funzione non è comunque attiva con
velocità inferiore a 7 km/h oppure
superiore ai 200 km/h.
Il sistema è attivo quando:
ad ogni avviamento del motore;
è attivo (ON) sul sistema Connect;
il dispositivo di avviamento è in
posizione ON;
la velocità della vettura è compresa
tra 7 e 200 km/h;
le cinture di sicurezza dei posti
anteriori sono allacciate.
Modifica della sensibilità del sistema
Agendo sul Menu del sistema Connect è
possibile modificare la sensibilità del
79

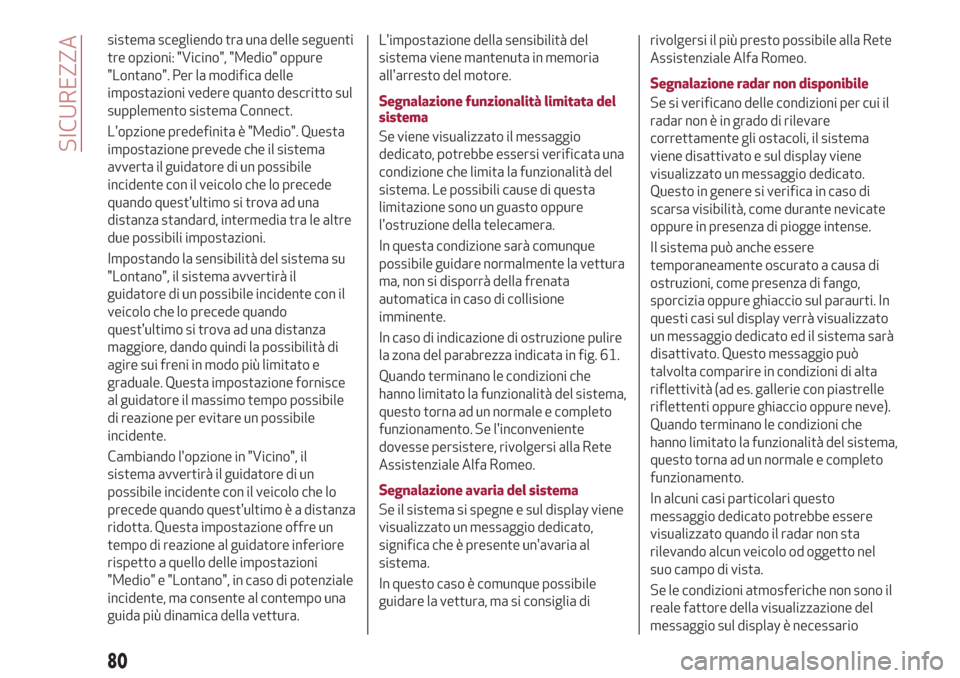

sistema scegliendo tra una delle seguenti
tre opzioni: "Vicino", "Medio" oppure
"Lontano". Per la modifica delle
impostazioni vedere quanto descritto sul
supplemento sistema Connect.
L'opzione predefinita è "Medio". Questa
impostazione prevede che il sistema
avverta il guidatore di un possibile
incidente con il veicolo che lo precede
quando quest'ultimo si trova ad una
distanza standard, intermedia tra le altre
due possibili impostazioni.
Impostando la sensibilità del sistema su
"Lontano", il sistema avvertirà il
guidatore di un possibile incidente con il
veicolo che lo precede quando
quest'ultimo si trova ad una distanza
maggiore, dando quindi la possibilità di
agire sui freni in modo più limitato e
graduale. Questa impostazione fornisce
al guidatore il massimo tempo possibile
di reazione per evitare un possibile
incidente.
Cambiando l'opzione in "Vicino", il
sistema avvertirà il guidatore di un
possibile incidente con il veicolo che lo
precede quando quest'ultimo è a distanza
ridotta. Questa impostazione offre un
tempo di reazione al guidatore inferiore
rispetto a quello delle impostazioni
"Medio" e "Lontano", in caso di potenziale
incidente, ma consente al contempo una
guida più dinamica della vettura.L'impostazione della sensibilità del
sistema viene mantenuta in memoria
all'arresto del motore.
Segnalazione funzionalità limitata del
sistema
Se viene visualizzato il messaggio
dedicato, potrebbe essersi verificata una
condizione che limita la funzionalità del
sistema. Le possibili cause di questa
limitazione sono un guasto oppure
l'ostruzione della telecamera.
In questa condizione sarà comunque
possibile guidare normalmente la vettura
ma, non si disporrà della frenata
automatica in caso di collisione
imminente.
In caso di indicazione di ostruzione pulire
la zona del parabrezza indicata in fig. 61.
Quando terminano le condizioni che
hanno limitato la funzionalità del sistema,
questo torna ad un normale e completo
funzionamento. Se l'inconveniente
dovesse persistere, rivolgersi alla Rete
Assistenziale Alfa Romeo.
Segnalazione avaria del sistema
Se il sistema si spegne e sul display viene
visualizzato un messaggio dedicato,
significa che è presente un'avaria al
sistema.
In questo caso è comunque possibile
guidare la vettura, ma si consiglia dirivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
Segnalazione radar non disponibile
Se si verificano delle condizioni per cui il
radar non è in grado di rilevare
correttamente gli ostacoli, il sistema
viene disattivato e sul display viene
visualizzato un messaggio dedicato.
Questo in genere si verifica in caso di
scarsa visibilità, come durante nevicate
oppure in presenza di piogge intense.
Il sistema può anche essere
temporaneamente oscurato a causa di
ostruzioni, come presenza di fango,
sporcizia oppure ghiaccio sul paraurti. In
questi casi sul display verrà visualizzato
un messaggio dedicato ed il sistema sarà
disattivato. Questo messaggio può
talvolta comparire in condizioni di alta
riflettività (ad es. gallerie con piastrelle
riflettenti oppure ghiaccio oppure neve).
Quando terminano le condizioni che
hanno limitato la funzionalità del sistema,
questo torna ad un normale e completo
funzionamento.
In alcuni casi particolari questo
messaggio dedicato potrebbe essere
visualizzato quando il radar non sta
rilevando alcun veicolo od oggetto nel
suo campo di vista.
Se le condizioni atmosferiche non sono il
reale fattore della visualizzazione del
messaggio sul display è necessario
80
SICUREZZA

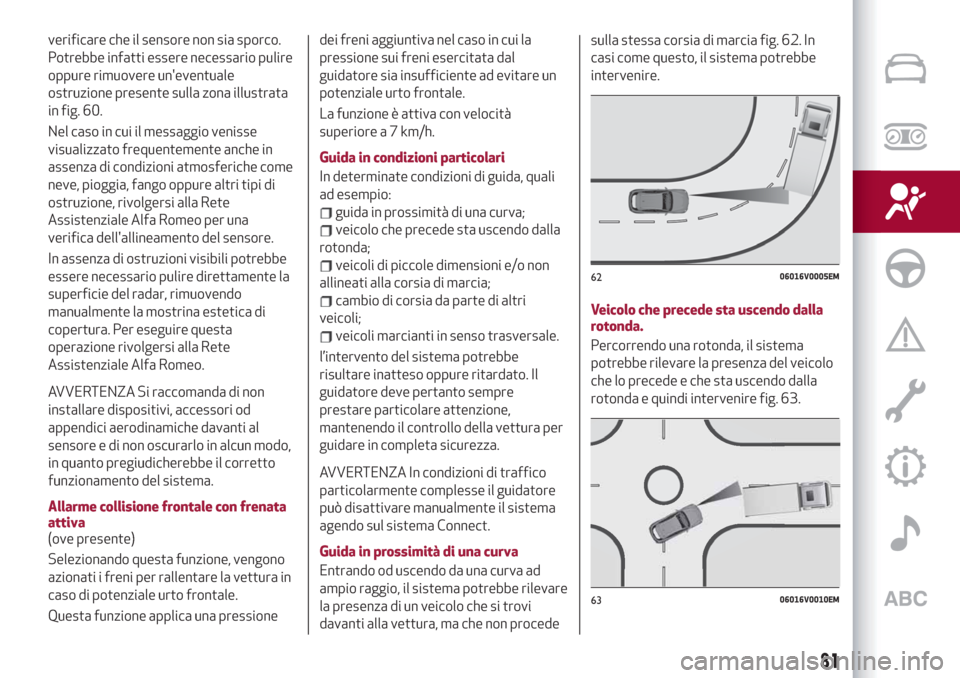

verificare che il sensore non sia sporco.
Potrebbe infatti essere necessario pulire
oppure rimuovere un'eventuale
ostruzione presente sulla zona illustrata
in fig. 60.
Nel caso in cui il messaggio venisse
visualizzato frequentemente anche in
assenza di condizioni atmosferiche come
neve, pioggia, fango oppure altri tipi di
ostruzione, rivolgersi alla Rete
Assistenziale Alfa Romeo per una
verifica dell'allineamento del sensore.
In assenza di ostruzioni visibili potrebbe
essere necessario pulire direttamente la
superficie del radar, rimuovendo
manualmente la mostrina estetica di
copertura. Per eseguire questa
operazione rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA Si raccomanda di non
installare dispositivi, accessori od
appendici aerodinamiche davanti al
sensore e di non oscurarlo in alcun modo,
in quanto pregiudicherebbe il corretto
funzionamento del sistema.
Allarme collisione frontale con frenata
attiva
(ove presente)
Selezionando questa funzione, vengono
azionati i freni per rallentare la vettura in
caso di potenziale urto frontale.
Questa funzione applica una pressionedei freni aggiuntiva nel caso in cui la
pressione sui freni esercitata dal
guidatore sia insufficiente ad evitare un
potenziale urto frontale.
La funzione è attiva con velocità
superiore a 7 km/h.
Guida in condizioni particolari
In determinate condizioni di guida, quali
ad esempio:
guida in prossimità di una curva;
veicolo che precede sta uscendo dalla
rotonda;
veicoli di piccole dimensioni e/o non
allineati alla corsia di marcia;
cambio di corsia da parte di altri
veicoli;
veicoli marcianti in senso trasversale.
l’intervento del sistema potrebbe
risultare inatteso oppure ritardato. Il
guidatore deve pertanto sempre
prestare particolare attenzione,
mantenendo il controllo della vettura per
guidare in completa sicurezza.
AVVERTENZA In condizioni di traffico
particolarmente complesse il guidatore
può disattivare manualmente il sistema
agendo sul sistema Connect.
Guida in prossimità di una curva
Entrando od uscendo da una curva ad
ampio raggio, il sistema potrebbe rilevare
la presenza di un veicolo che si trovi
davanti alla vettura, ma che non procedesulla stessa corsia di marcia fig. 62. In
casi come questo, il sistema potrebbe
intervenire.
Veicolo che precede sta uscendo dalla
rotonda.
Percorrendo una rotonda, il sistema
potrebbe rilevare la presenza del veicolo
che lo precede e che sta uscendo dalla
rotonda e quindi intervenire fig. 63.
6206016V0005EM
6306016V0010EM
81

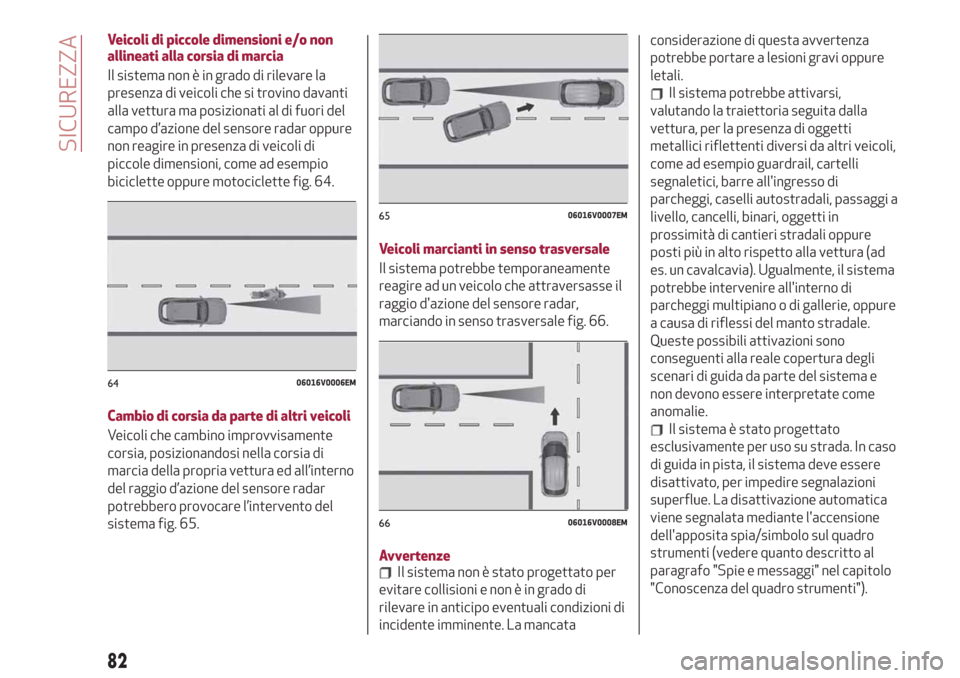

Veicoli di piccole dimensioni e/o non
allineati alla corsia di marcia
Il sistema non è in grado di rilevare la
presenza di veicoli che si trovino davanti
alla vettura ma posizionati al di fuori del
campo d’azione del sensore radar oppure
non reagire in presenza di veicoli di
piccole dimensioni, come ad esempio
biciclette oppure motociclette fig. 64.
Cambio di corsia da parte di altri veicoli
Veicoli che cambino improvvisamente
corsia, posizionandosi nella corsia di
marcia della propria vettura ed all’interno
del raggio d’azione del sensore radar
potrebbero provocare l’intervento del
sistema fig. 65.Veicoli marcianti in senso trasversale
Il sistema potrebbe temporaneamente
reagire ad un veicolo che attraversasse il
raggio d'azione del sensore radar,
marciando in senso trasversale fig. 66.
Avvertenze
Il sistema non è stato progettato per
evitare collisioni e non è in grado di
rilevare in anticipo eventuali condizioni di
incidente imminente. La mancataconsiderazione di questa avvertenza
potrebbe portare a lesioni gravi oppure
letali.
Il sistema potrebbe attivarsi,
valutando la traiettoria seguita dalla
vettura, per la presenza di oggetti
metallici riflettenti diversi da altri veicoli,
come ad esempio guardrail, cartelli
segnaletici, barre all'ingresso di
parcheggi, caselli autostradali, passaggi a
livello, cancelli, binari, oggetti in
prossimità di cantieri stradali oppure
posti più in alto rispetto alla vettura (ad
es. un cavalcavia). Ugualmente, il sistema
potrebbe intervenire all'interno di
parcheggi multipiano o di gallerie, oppure
a causa di riflessi del manto stradale.
Queste possibili attivazioni sono
conseguenti alla reale copertura degli
scenari di guida da parte del sistema e
non devono essere interpretate come
anomalie.
Il sistema è stato progettato
esclusivamente per uso su strada. In caso
di guida in pista, il sistema deve essere
disattivato, per impedire segnalazioni
superflue. La disattivazione automatica
viene segnalata mediante l'accensione
dell'apposita spia/simbolo sul quadro
strumenti (vedere quanto descritto al
paragrafo "Spie e messaggi" nel capitolo
"Conoscenza del quadro strumenti").
6406016V0006EM
6506016V0007EM
6606016V0008EM

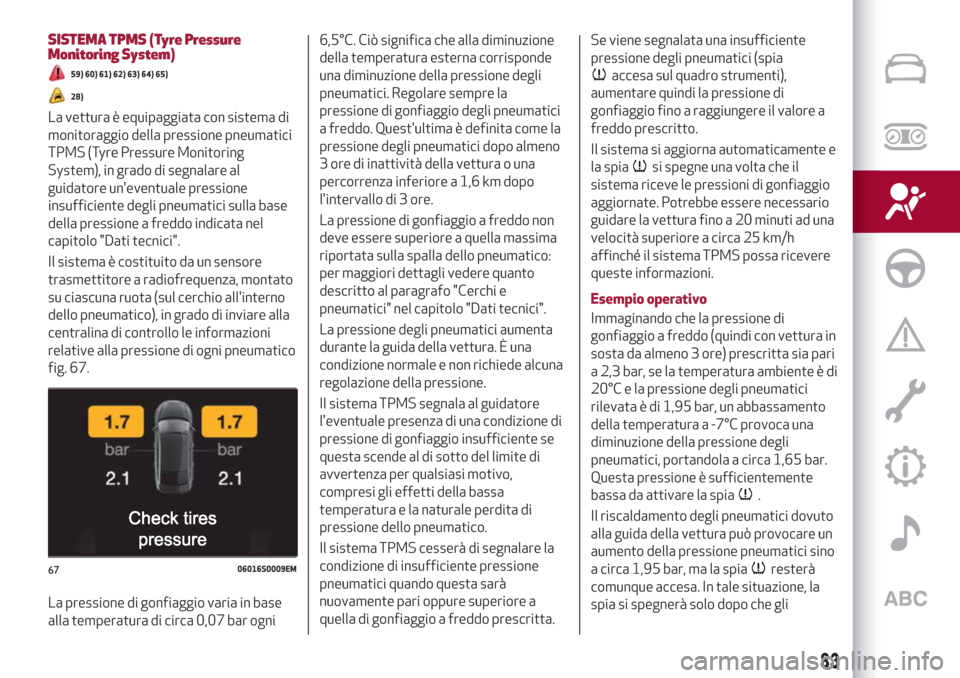

82
SICUREZZA

SISTEMA TPMS (Tyre Pressure
Monitoring System)
59) 60) 61) 62) 63) 64) 65)
28)
La vettura è equipaggiata con sistema di
monitoraggio della pressione pneumatici
TPMS (Tyre Pressure Monitoring
System), in grado di segnalare al
guidatore un'eventuale pressione
insufficiente degli pneumatici sulla base
della pressione a freddo indicata nel
capitolo "Dati tecnici".
Il sistema è costituito da un sensore
trasmettitore a radiofrequenza, montato
su ciascuna ruota (sul cerchio all'interno
dello pneumatico), in grado di inviare alla
centralina di controllo le informazioni
relative alla pressione di ogni pneumatico
fig. 67.
La pressione di gonfiaggio varia in base
alla temperatura di circa 0,07 bar ogni6,5°C. Ciò significa che alla diminuzione
della temperatura esterna corrisponde
una diminuzione della pressione degli
pneumatici. Regolare sempre la
pressione di gonfiaggio degli pneumatici
a freddo. Quest'ultima è definita come la
pressione degli pneumatici dopo almeno
3 ore di inattività della vettura o una
percorrenza inferiore a 1,6 km dopo
l'intervallo di 3 ore.
La pressione di gonfiaggio a freddo non
deve essere superiore a quella massima
riportata sulla spalla dello pneumatico:
per maggiori dettagli vedere quanto
descritto al paragrafo "Cerchi e
pneumatici" nel capitolo "Dati tecnici".
La pressione degli pneumatici aumenta
durante la guida della vettura. È una
condizione normale e non richiede alcuna
regolazione della pressione.
Il sistema TPMS segnala al guidatore
l'eventuale presenza di una condizione di
pressione di gonfiaggio insufficiente se
questa scende al di sotto del limite di
avvertenza per qualsiasi motivo,
compresi gli effetti della bassa
temperatura e la naturale perdita di
pressione dello pneumatico.
Il sistema TPMS cesserà di segnalare la
condizione di insufficiente pressione
pneumatici quando questa sarà
nuovamente pari oppure superiore a
quella di gonfiaggio a freddo prescritta.Se viene segnalata una insufficiente
pressione degli pneumatici (spia
accesa sul quadro strumenti),
aumentare quindi la pressione di
gonfiaggio fino a raggiungere il valore a
freddo prescritto.
Il sistema si aggiorna automaticamente e
la spia
si spegne una volta che il
sistema riceve le pressioni di gonfiaggio
aggiornate. Potrebbe essere necessario
guidare la vettura fino a 20 minuti ad una
velocità superiore a circa 25 km/h
affinché il sistema TPMS possa ricevere
queste informazioni.
Esempio operativo
Immaginando che la pressione di
gonfiaggio a freddo (quindi con vettura in
sosta da almeno 3 ore) prescritta sia pari
a 2,3 bar, se la temperatura ambiente è di
20°C e la pressione degli pneumatici
rilevata è di 1,95 bar, un abbassamento
della temperatura a -7°C provoca una
diminuzione della pressione degli
pneumatici, portandola a circa 1,65 bar.
Questa pressione è sufficientemente
bassa da attivare la spia
.
Il riscaldamento degli pneumatici dovuto
alla guida della vettura può provocare un
aumento della pressione pneumatici sino
a circa 1,95 bar, ma la spia
resterà
comunque accesa. In tale situazione, la

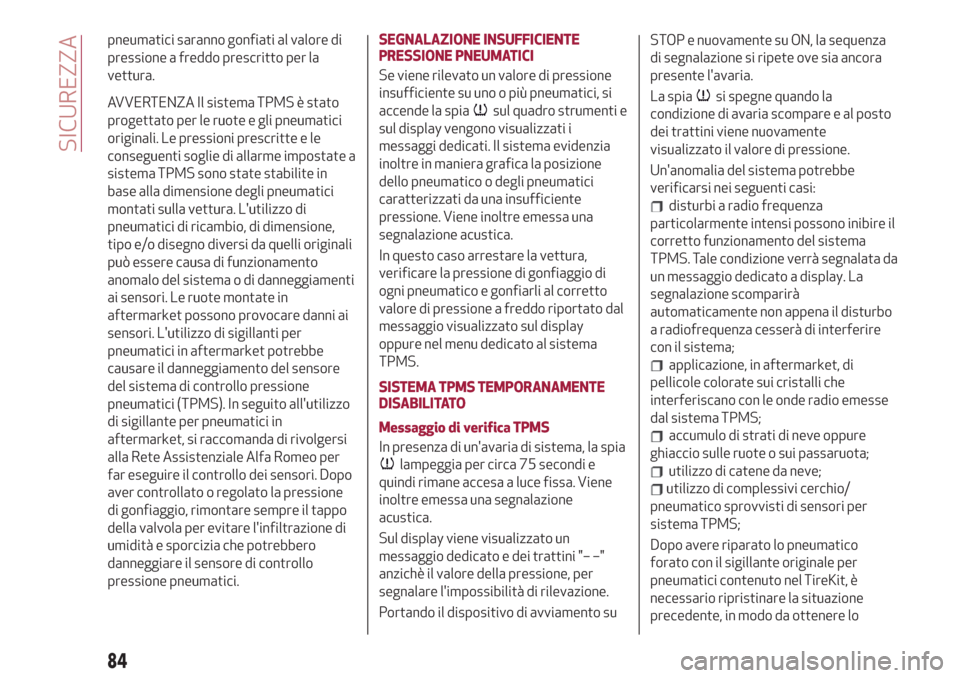

spia si spegnerà solo dopo che gli6706016S0009EM
83

pneumatici saranno gonfiati al valore di
pressione a freddo prescritto per la
vettura.
AVVERTENZA Il sistema TPMS è stato
progettato per le ruote e gli pneumatici
originali. Le pressioni prescritte e le
conseguenti soglie di allarme impostate a
sistema TPMS sono state stabilite in
base alla dimensione degli pneumatici
montati sulla vettura. L'utilizzo di
pneumatici di ricambio, di dimensione,
tipo e/o disegno diversi da quelli originali
può essere causa di funzionamento
anomalo del sistema o di danneggiamenti
ai sensori. Le ruote montate in
aftermarket possono provocare danni ai
sensori. L'utilizzo di sigillanti per
pneumatici in aftermarket potrebbe
causare il danneggiamento del sensore
del sistema di controllo pressione
pneumatici (TPMS). In seguito all'utilizzo
di sigillante per pneumatici in
aftermarket, si raccomanda di rivolgersi
alla Rete Assistenziale Alfa Romeo per
far eseguire il controllo dei sensori. Dopo
aver controllato o regolato la pressione
di gonfiaggio, rimontare sempre il tappo
della valvola per evitare l'infiltrazione di
umidità e sporcizia che potrebbero
danneggiare il sensore di controllo
pressione pneumatici.
SEGNALAZIONE INSUFFICIENTE
PRESSIONE PNEUMATICI
Se viene rilevato un valore di pressione
insufficiente su uno o più pneumatici, si
accende la spia
sul quadro strumenti e
sul display vengono visualizzati i
messaggi dedicati. Il sistema evidenzia
inoltre in maniera grafica la posizione
dello pneumatico o degli pneumatici
caratterizzati da una insufficiente
pressione. Viene inoltre emessa una
segnalazione acustica.
In questo caso arrestare la vettura,
verificare la pressione di gonfiaggio di
ogni pneumatico e gonfiarli al corretto
valore di pressione a freddo riportato dal
messaggio visualizzato sul display
oppure nel menu dedicato al sistema
TPMS.
SISTEMA TPMS TEMPORANAMENTE
DISABILITATO
Messaggio di verifica TPMS
In presenza di un'avaria di sistema, la spia
lampeggia per circa 75 secondi e
quindi rimane accesa a luce fissa. Viene
inoltre emessa una segnalazione
acustica.
Sul display viene visualizzato un
messaggio dedicato e dei trattini "– –"
anzichè il valore della pressione, per
segnalare l'impossibilità di rilevazione.
Portando il dispositivo di avviamento suSTOP e nuovamente su ON, la sequenza
di segnalazione si ripete ove sia ancora
presente l'avaria.
La spia
si spegne quando la
condizione di avaria scompare e al posto
dei trattini viene nuovamente
visualizzato il valore di pressione.
Un'anomalia del sistema potrebbe
verificarsi nei seguenti casi:
disturbi a radio frequenza
particolarmente intensi possono inibire il
corretto funzionamento del sistema
TPMS. Tale condizione verrà segnalata da
un messaggio dedicato a display. La
segnalazione scomparirà
automaticamente non appena il disturbo
a radiofrequenza cesserà di interferire
con il sistema;
applicazione, in aftermarket, di
pellicole colorate sui cristalli che
interferiscano con le onde radio emesse
dal sistema TPMS;
accumulo di strati di neve oppure
ghiaccio sulle ruote o sui passaruota;
utilizzo di catene da neve;
utilizzo di complessivi cerchio/
pneumatico sprovvisti di sensori per
sistema TPMS;
Dopo avere riparato lo pneumatico
forato con il sigillante originale per
pneumatici contenuto nel TireKit, è
necessario ripristinare la situazione
precedente, in modo da ottenere lo

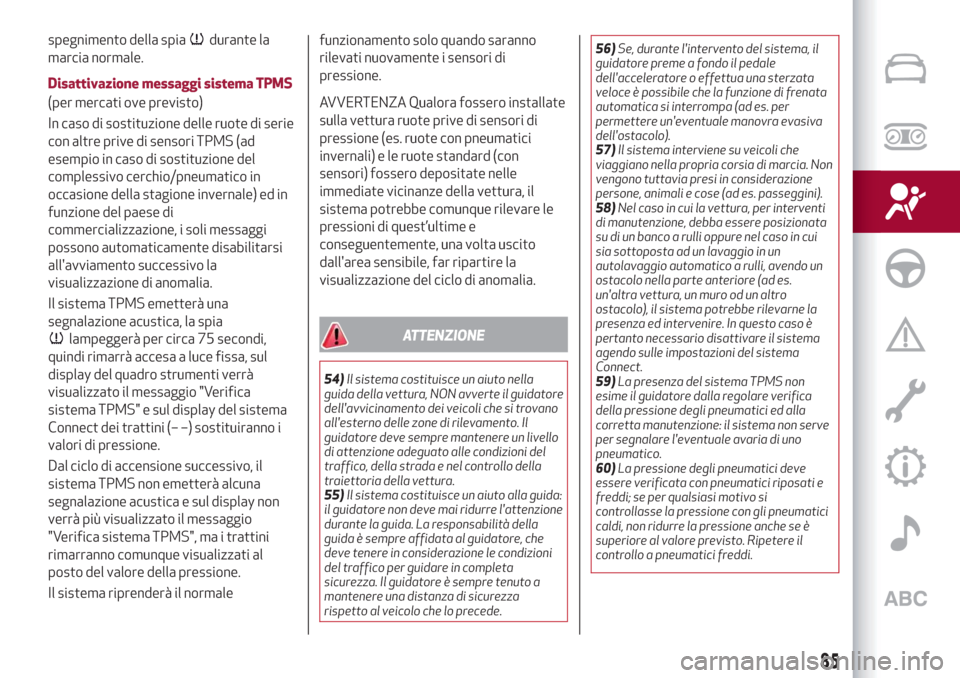

84
SICUREZZA

spegnimento della spiadurante la
marcia normale.
Disattivazione messaggi sistema TPMS
(per mercati ove previsto)
In caso di sostituzione delle ruote di serie
con altre prive di sensori TPMS (ad
esempio in caso di sostituzione del
complessivo cerchio/pneumatico in
occasione della stagione invernale) ed in
funzione del paese di
commercializzazione, i soli messaggi
possono automaticamente disabilitarsi
all'avviamento successivo la
visualizzazione di anomalia.
Il sistema TPMS emetterà una
segnalazione acustica, la spia
lampeggerà per circa 75 secondi,
quindi rimarrà accesa a luce fissa, sul
display del quadro strumenti verrà
visualizzato il messaggio "Verifica
sistema TPMS" e sul display del sistema
Connect dei trattini (– –) sostituiranno i
valori di pressione.
Dal ciclo di accensione successivo, il
sistema TPMS non emetterà alcuna
segnalazione acustica e sul display non
verrà più visualizzato il messaggio
"Verifica sistema TPMS", ma i trattini
rimarranno comunque visualizzati al
posto del valore della pressione.
Il sistema riprenderà il normalefunzionamento solo quando saranno
rilevati nuovamente i sensori di
pressione.
AVVERTENZA Qualora fossero installate
sulla vettura ruote prive di sensori di
pressione (es. ruote con pneumatici
invernali) e le ruote standard (con
sensori) fossero depositate nelle
immediate vicinanze della vettura, il
sistema potrebbe comunque rilevare le
pressioni di quest’ultime e
conseguentemente, una volta uscito
dall'area sensibile, far ripartire la
visualizzazione del ciclo di anomalia.
ATTENZIONE
54)Il sistema costituisce un aiuto nella
guida della vettura, NON avverte il guidatore
dell'avvicinamento dei veicoli che si trovano
all'esterno delle zone di rilevamento. Il
guidatore deve sempre mantenere un livello
di attenzione adeguato alle condizioni del
traffico, della strada e nel controllo della
traiettoria della vettura.
55)Il sistema costituisce un aiuto alla guida:
il guidatore non deve mai ridurre l'attenzione
durante la guida. La responsabilità della
guida è sempre affidata al guidatore, che
deve tenere in considerazione le condizioni
del traffico per guidare in completa
sicurezza. Il guidatore è sempre tenuto a
mantenere una distanza di sicurezza
rispetto al veicolo che lo precede.56)Se, durante l'intervento del sistema, il
guidatore preme a fondo il pedale
dell'acceleratore o effettua una sterzata
veloce è possibile che la funzione di frenata
automatica si interrompa (ad es. per
permettere un'eventuale manovra evasiva
dell'ostacolo).
57)Il sistema interviene su veicoli che
viaggiano nella propria corsia di marcia. Non
vengono tuttavia presi in considerazione
persone, animali e cose (ad es. passeggini).
58)Nel caso in cui la vettura, per interventi
di manutenzione, debba essere posizionata
su di un banco a rulli oppure nel caso in cui
sia sottoposta ad un lavaggio in un
autolavaggio automatico a rulli, avendo un
ostacolo nella parte anteriore (ad es.
un'altra vettura, un muro od un altro
ostacolo), il sistema potrebbe rilevarne la
presenza ed intervenire. In questo caso è
pertanto necessario disattivare il sistema
agendo sulle impostazioni del sistema
Connect.
59)La presenza del sistema TPMS non
esime il guidatore dalla regolare verifica
della pressione degli pneumatici ed alla
corretta manutenzione: il sistema non serve
per segnalare l'eventuale avaria di uno
pneumatico.
60)La pressione degli pneumatici deve
essere verificata con pneumatici riposati e
freddi; se per qualsiasi motivo si
controllasse la pressione con gli pneumatici
caldi, non ridurre la pressione anche se è
superiore al valore previsto. Ripetere il
controllo a pneumatici freddi.
85

61)Nel caso in cui vengano montate una o
più ruote sprovviste di sensore, il sistema
non sarà più disponibile per le ruote
sostituite e sul display verrà visualizzato un

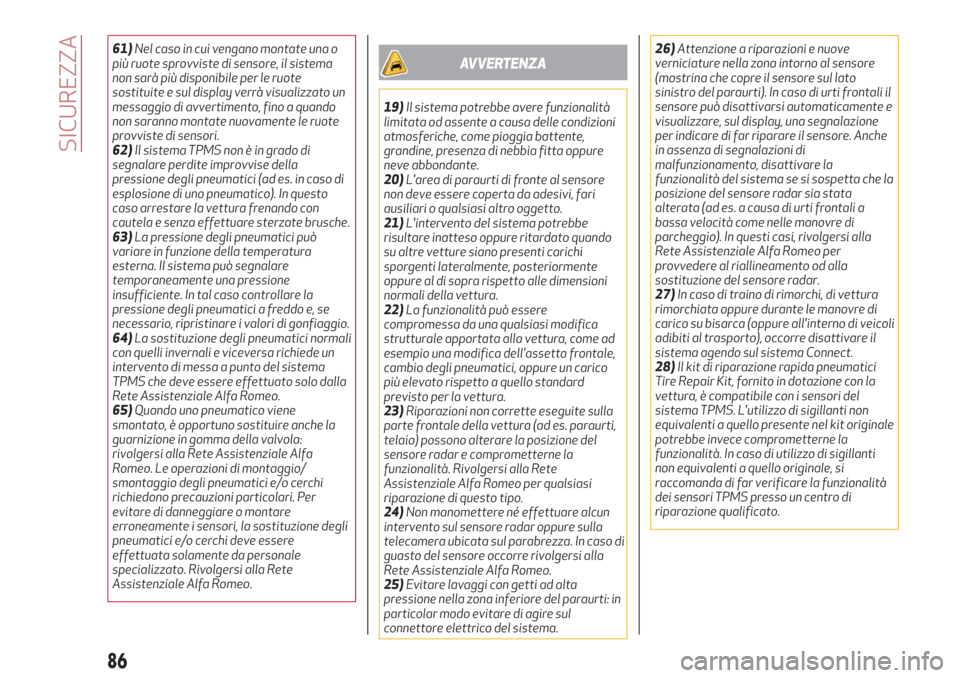

messaggio di avvertimento, fino a quando
non saranno montate nuovamente le ruote
provviste di sensori.
62)Il sistema TPMS non è in grado di
segnalare perdite improvvise della
pressione degli pneumatici (ad es. in caso di
esplosione di uno pneumatico). In questo
caso arrestare la vettura frenando con
cautela e senza effettuare sterzate brusche.
63)La pressione degli pneumatici può
variare in funzione della temperatura
esterna. Il sistema può segnalare
temporaneamente una pressione
insufficiente. In tal caso controllare la
pressione degli pneumatici a freddo e, se
necessario, ripristinare i valori di gonfiaggio.
64)La sostituzione degli pneumatici normali
con quelli invernali e viceversa richiede un
intervento di messa a punto del sistema
TPMS che deve essere effettuato solo dalla
Rete Assistenziale Alfa Romeo.
65)Quando uno pneumatico viene
smontato, è opportuno sostituire anche la
guarnizione in gomma della valvola:
rivolgersi alla Rete Assistenziale Alfa
Romeo. Le operazioni di montaggio/
smontaggio degli pneumatici e/o cerchi
richiedono precauzioni particolari. Per
evitare di danneggiare o montare
erroneamente i sensori, la sostituzione degli
pneumatici e/o cerchi deve essere
effettuata solamente da personale
specializzato. Rivolgersi alla Rete
Assistenziale Alfa Romeo.AVVERTENZA
19)Il sistema potrebbe avere funzionalità
limitata od assente a causa delle condizioni
atmosferiche, come pioggia battente,
grandine, presenza di nebbia fitta oppure
neve abbondante.
20)L'area di paraurti di fronte al sensore
non deve essere coperta da adesivi, fari
ausiliari o qualsiasi altro oggetto.
21)L'intervento del sistema potrebbe
risultare inatteso oppure ritardato quando
su altre vetture siano presenti carichi
sporgenti lateralmente, posteriormente
oppure al di sopra rispetto alle dimensioni
normali della vettura.
22)La funzionalità può essere
compromessa da una qualsiasi modifica
strutturale apportata alla vettura, come ad
esempio una modifica dell'assetto frontale,
cambio degli pneumatici, oppure un carico
più elevato rispetto a quello standard
previsto per la vettura.
23)Riparazioni non corrette eseguite sulla
parte frontale della vettura (ad es. paraurti,
telaio) possono alterare la posizione del
sensore radar e comprometterne la
funzionalità. Rivolgersi alla Rete
Assistenziale Alfa Romeo per qualsiasi
riparazione di questo tipo.
24)Non manomettere né effettuare alcun
intervento sul sensore radar oppure sulla
telecamera ubicata sul parabrezza. In caso di
guasto del sensore occorre rivolgersi alla
Rete Assistenziale Alfa Romeo.
25)Evitare lavaggi con getti ad alta
pressione nella zona inferiore del paraurti: in
particolar modo evitare di agire sul
connettore elettrico del sistema.26)Attenzione a riparazioni e nuove
verniciature nella zona intorno al sensore
(mostrina che copre il sensore sul lato
sinistro del paraurti). In caso di urti frontali il
sensore può disattivarsi automaticamente e
visualizzare, sul display, una segnalazione
per indicare di far riparare il sensore. Anche
in assenza di segnalazioni di
malfunzionamento, disattivare la
funzionalità del sistema se si sospetta che la
posizione del sensore radar sia stata
alterata (ad es. a causa di urti frontali a
bassa velocità come nelle manovre di
parcheggio). In questi casi, rivolgersi alla
Rete Assistenziale Alfa Romeo per
provvedere al riallineamento od alla
sostituzione del sensore radar.
27)In caso di traino di rimorchi, di vettura
rimorchiata oppure durante le manovre di
carico su bisarca (oppure all'interno di veicoli
adibiti al trasporto), occorre disattivare il
sistema agendo sul sistema Connect.
28)Il kit di riparazione rapida pneumatici
Tire Repair Kit, fornito in dotazione con la
vettura, è compatibile con i sensori del
sistema TPMS. L'utilizzo di sigillanti non
equivalenti a quello presente nel kit originale
potrebbe invece comprometterne la
funzionalità. In caso di utilizzo di sigillanti
non equivalenti a quello originale, si
raccomanda di far verificare la funzionalità
dei sensori TPMS presso un centro di
riparazione qualificato.
86
SICUREZZA

SISTEMI DI PROTEZIONE
OCCUPANTI
Alcune delle più importanti dotazioni di
sicurezza della vettura sono
rappresentate dai seguenti sistemi di
protezione:
cinture di sicurezza;
sistema SBA (Seat Belt Alert);
appoggiatesta;
sistemi di ritenuta bambini;
Air bag frontali e laterali.
Prestare la massima attenzione alle
informazioni fornite nelle pagine
seguenti. È di fondamentale importanza,
infatti, che i sistemi di protezione siano
utilizzati nel modo corretto per garantire
la massima sicurezza possibile a
guidatore e passeggeri.
Per la descrizione sulla regolazione degli
appoggiatesta vedere quanto descritto al
paragrafo "Appoggiatesta" nel capitolo
"Conoscenza della vettura".
CINTURE DI SICUREZZA
Tutte le cinture di sicurezza, sono a tre
punti di ancoraggio, con relativo
arrotolatore.
Il meccanismo dell'arrotolatore
interviene bloccando il nastro in caso di
brusca frenata o di forte decelerazione
dovuta ad un urto. Questa caratteristica
consente, in condizioni normali, il libero
scorrimento del nastro della cintura, in
modo da adattarsi perfettamente al
corpo dell'occupante. In caso di incidente,
la cintura si bloccherà riducendo il rischio
di impatto all'interno dell'abitacolo o di
proiezione all'esterno della vettura.
Il guidatore è tenuto a rispettare (ed a far
osservare a tutti i passeggeri) le
disposizioni legislative locali riguardo
l'obbligo e le modalità di utilizzo delle
cinture di sicurezza.
Allacciare sempre le cinture di sicurezza
prima di mettersi in viaggio.
IMPIEGO DELLE CINTURE DI
SICUREZZA
Indossare la cintura di sicurezza tenendo
il busto eretto ed appoggiato contro lo
schienale.
Per allacciare le cinture, impugnare la
linguetta di aggancio 1 fig. 68 ed inserirla
nella sede della fibbia 2, fino a percepire
lo scatto di blocco.Se durante l’estrazione della cintura
questa dovesse bloccarsi, occorre
lasciarla riavvolgere per un breve tratto
ed estrarla nuovamente evitando
manovre brusche.
Per slacciare le cinture premere il
pulsante 3 ed accompagnare la cintura
durante il riavvolgimento, per evitare che
si attorcigli.
66)
Con vettura parcheggiata in strada a
forte pendenza l'arrotolatore può
bloccarsi; ciò è normale. Inoltre il
meccanismo dell'arrotolatore blocca il
nastro ad ogni sua estrazione rapida o in
caso di frenate brusche, urti e curve a
velocità sostenuta.
Indossare le cinture di sicurezza dei posti
posteriori come illustrato in fig. 69 e
fig. 70.
6806056V0001EM
87

67)
REGOLAZIONE IN ALTEZZA CINTURE DI
SICUREZZA
È possibile effettuare la regolazione in
altezza su quattro diverse posizioni.
Per effettuare la regolazione in altezza,
dall'alto verso il basso, e necessario
premere il pulsante 4 fig. 71 e far
scorrere verso il basso l'impugnatura
stessa.
Il regolatore in altezza si muove dal basso
verso l’alto anche senza schiacciare il
pulsante.
Regolare sempre l’altezza delle cinture di
sicurezza, adattandole alla corporatura
dei passeggeri: questa precauzione può
ridurre notevolmente il rischio di lesioni
in caso di urto.
La regolazione corretta si ottiene quando
il nastro passa circa a metà tra
l’estremità della spalla ed il collo.
68) 69)
ATTENZIONE
66)Non premere il pulsante 3 durante la
marcia.
67)Ricordarsi che, in caso d’urto violento, i
passeggeri dei sedili posteriori che non
indossano le cinture, oltre ad esporsi
personalmente ad un grave rischio,
costituiscono un pericolo anche per gli
occupanti dei posti anteriori.
68)La regolazione in altezza delle cinture di
sicurezza deve essere effettuata a vettura
ferma.
69)Dopo la regolazione in altezza,
verificare sempre che il cursore a cui è
fissato l'anello sia bloccato in una delle
posizioni predisposte. Esercitare pertanto,
con pulsante di regolazione rilasciato,
un'ulteriore spinta verso il basso per
consentire lo scatto del dispositivo di
ancoraggio qualora il rilascio non fosse
avvenuto in corrispondenza di una delle
posizioni stabilite.
6906056V0005EM
7006056S0003EM
7106056V0002EM
88
SICUREZZA
