BMW 2 SERIES COUPE 2016 Kezelési útmutató (in Hungarian)

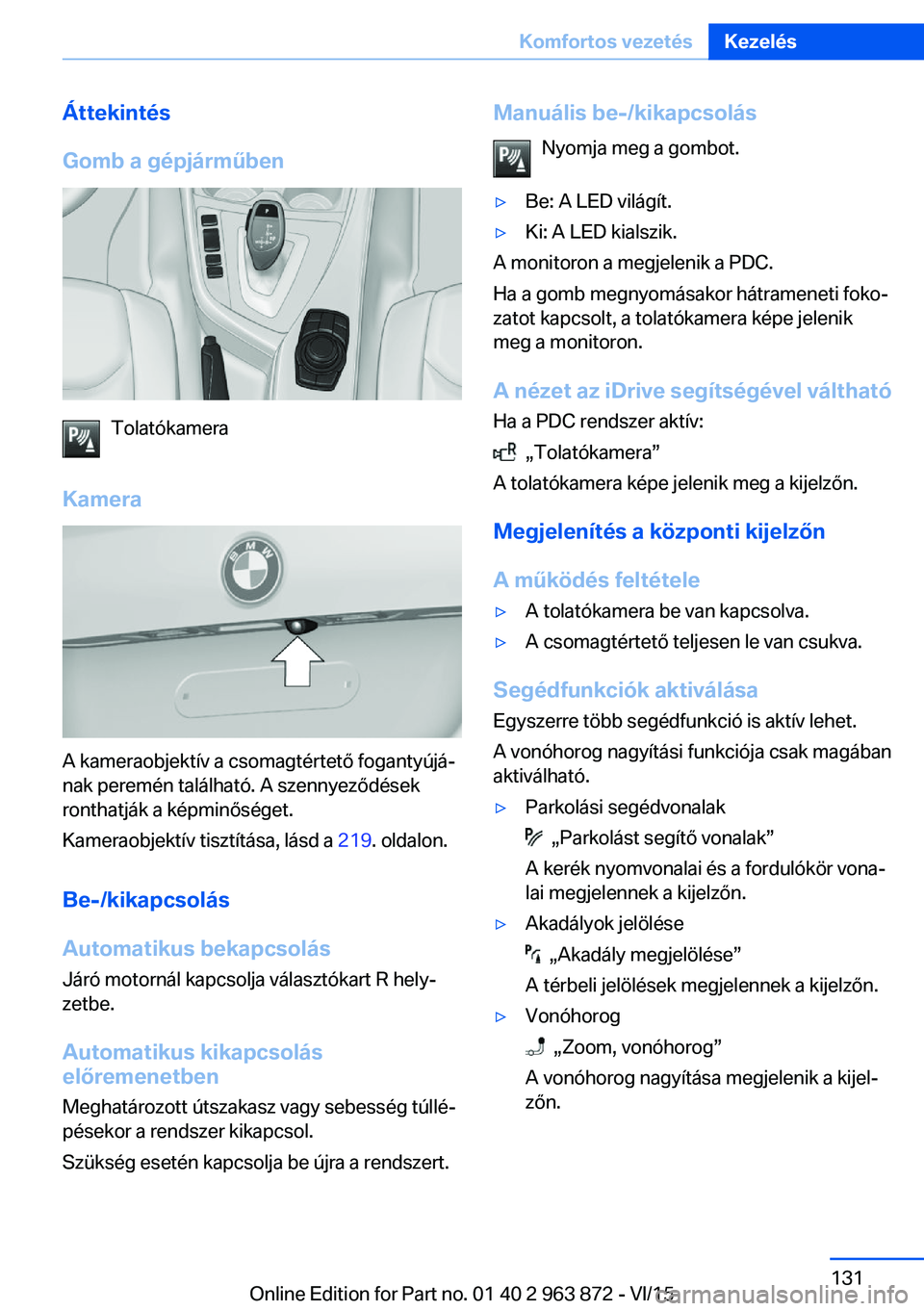

Áttekintés
Gomb a gépjárműben
Tolatókamera
Kamera
A kameraobjektív a csomagtértető fogantyújá‐
nak peremén található. A szennyeződések
ronthatják a képminőséget.
Kameraobjektív tisztítása, lásd a 219. oldalon.
Be-/kikapcsolás
Automatikus bekapcsolás Járó motornál kapcsolja választókart R hely‐
zetbe.
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Manuális be-/kikapcsolás
Nyomja meg a gombot.▷Be: A LED világít.▷Ki: A LED kialszik.
A monitoron a megjelenik a PDC.
Ha a gomb megnyomásakor hátrameneti foko‐
zatot kapcsolt, a tolatókamera képe jelenik
meg a monitoron.
A nézet az iDrive segítségével váltható Ha a PDC rendszer aktív:
„Tolatókamera”
A tolatókamera képe jelenik meg a kijelzőn.
Megjelenítés a központi kijelzőn
A működés feltétele
▷A tolatókamera be van kapcsolva.▷A csomagtértető teljesen le van csukva.
Segédfunkciók aktiválása
Egyszerre több segédfunkció is aktív lehet.
A vonóhorog nagyítási funkciója csak magában
aktiválható.
▷Parkolási segédvonalak
„Parkolást segítő vonalak”
A kerék nyomvonalai és a fordulókör vona‐
lai megjelennek a kijelzőn.
▷Akadályok jelölése
„Akadály megjelölése”
A térbeli jelölések megjelennek a kijelzőn.
▷Vonóhorog
„Zoom, vonóhorog”
A vonóhorog nagyítása megjelenik a kijel‐
zőn.
Seite 131Komfortos vezetésKezelés131
Online Edition for Part no. 01 40 2 963 872 - VI/15

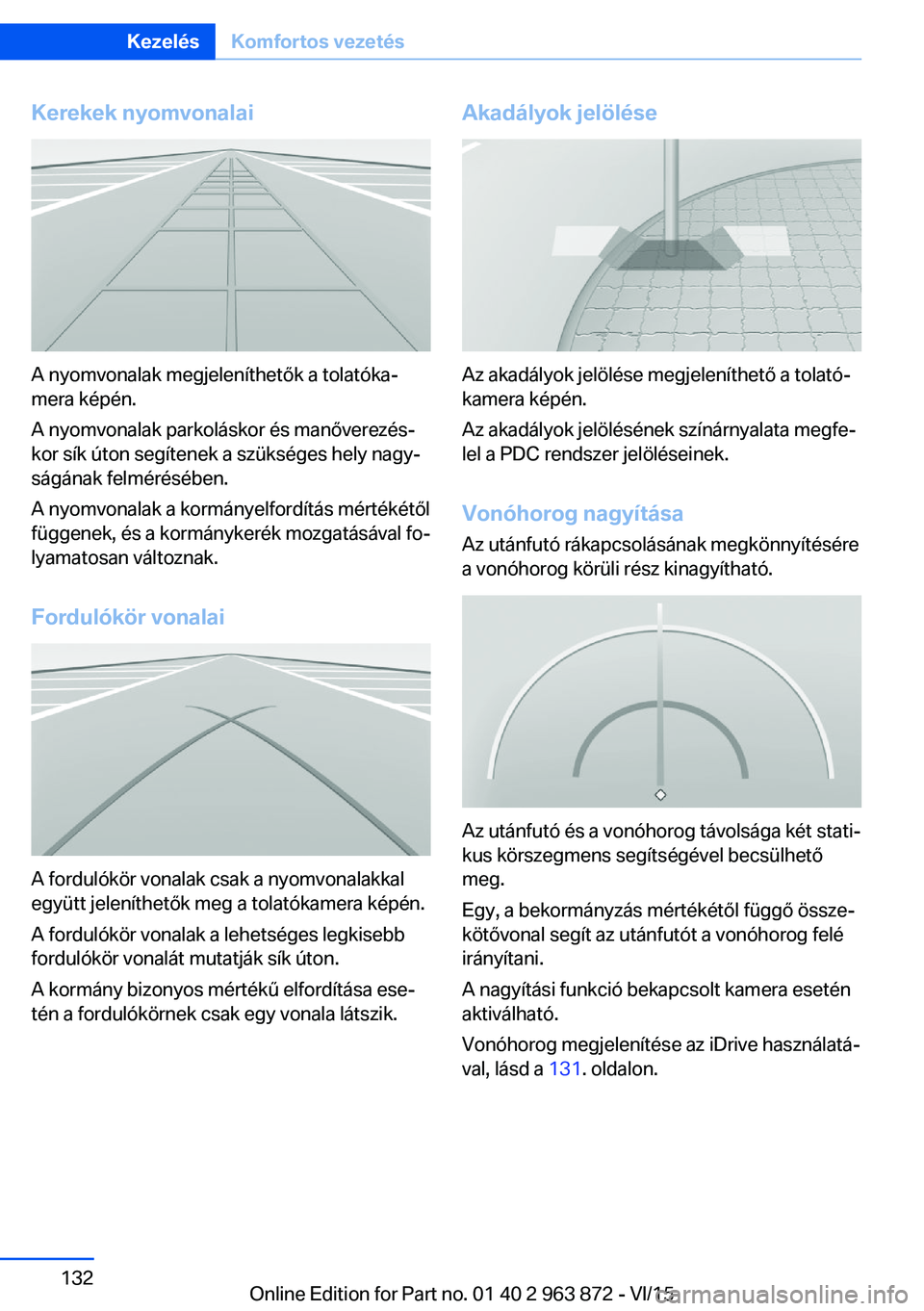

Kerekek nyomvonalai
A nyomvonalak megjeleníthetők a tolatóka‐
mera képén.
A nyomvonalak parkoláskor és manőverezés‐
kor sík úton segítenek a szükséges hely nagy‐
ságának felmérésében.
A nyomvonalak a kormányelfordítás mértékétől
függenek, és a kormánykerék mozgatásával fo‐
lyamatosan változnak.
Fordulókör vonalai
A fordulókör vonalak csak a nyomvonalakkal
együtt jeleníthetők meg a tolatókamera képén.
A fordulókör vonalak a lehetséges legkisebb
fordulókör vonalát mutatják sík úton.
A kormány bizonyos mértékű elfordítása ese‐
tén a fordulókörnek csak egy vonala látszik.
Akadályok jelölése
Az akadályok jelölése megjeleníthető a tolató‐
kamera képén.
Az akadályok jelölésének színárnyalata megfe‐
lel a PDC rendszer jelöléseinek.
Vonóhorog nagyítása
Az utánfutó rákapcsolásának megkönnyítésére
a vonóhorog körüli rész kinagyítható.
Az utánfutó és a vonóhorog távolsága két stati‐
kus körszegmens segítségével becsülhető
meg.
Egy, a bekormányzás mértékétől függő össze‐
kötővonal segít az utánfutót a vonóhorog felé
irányítani.
A nagyítási funkció bekapcsolt kamera esetén
aktiválható.
Vonóhorog megjelenítése az iDrive használatá‐
val, lásd a 131. oldalon.
Seite 132KezelésKomfortos vezetés132
Online Edition for Part no. 01 40 2 963 872 - VI/15

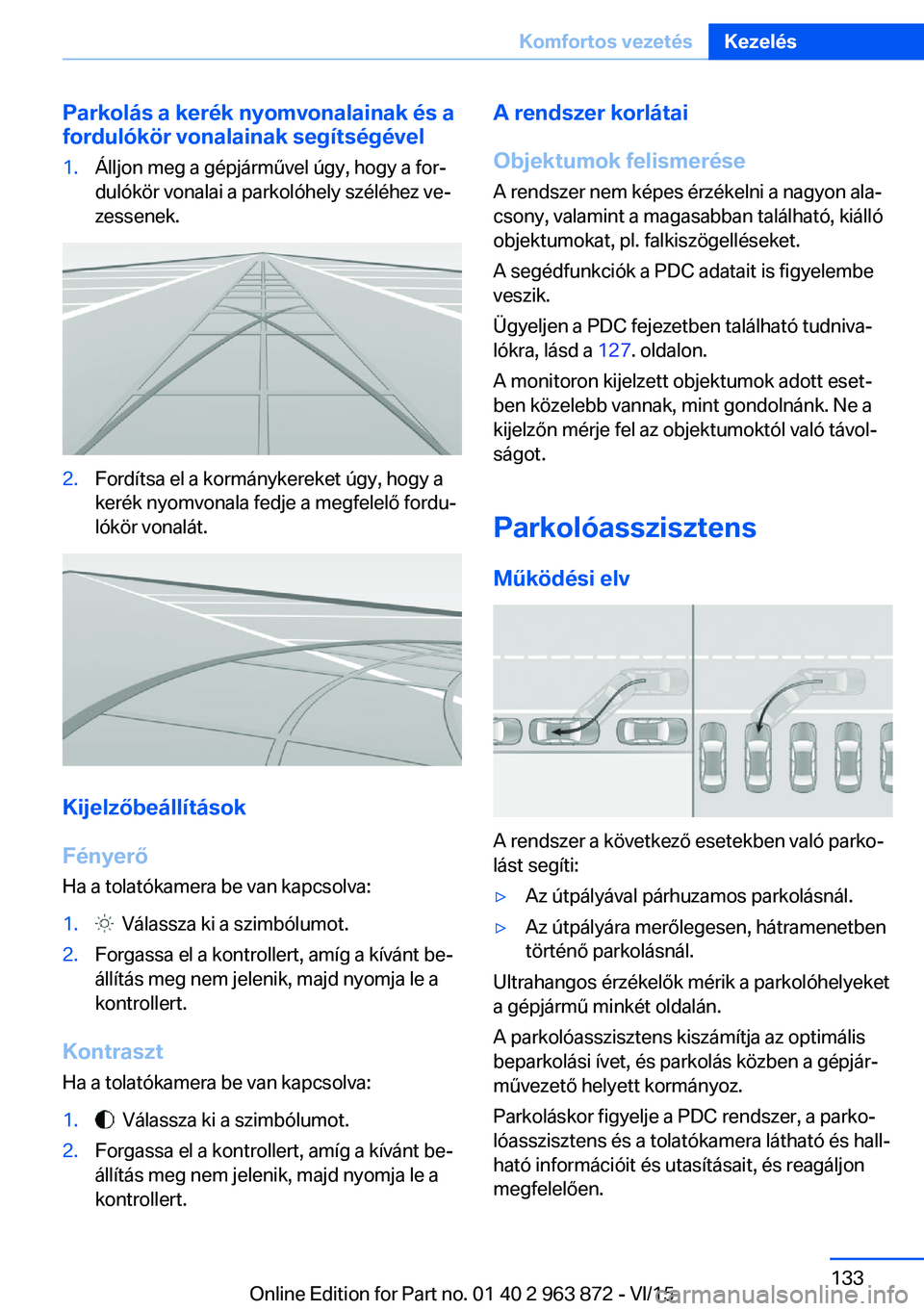

Parkolás a kerék nyomvonalainak és a
fordulókör vonalainak segítségével1.Álljon meg a gépjárművel úgy, hogy a for‐
dulókör vonalai a parkolóhely széléhez ve‐
zessenek.2.Fordítsa el a kormánykereket úgy, hogy a
kerék nyomvonala fedje a megfelelő fordu‐
lókör vonalát.
Kijelzőbeállítások
Fényerő
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.A rendszer korlátai
Objektumok felismerése
A rendszer nem képes érzékelni a nagyon ala‐
csony, valamint a magasabban található, kiálló
objektumokat, pl. falkiszögelléseket.
A segédfunkciók a PDC adatait is figyelembe
veszik.
Ügyeljen a PDC fejezetben található tudniva‐
lókra, lásd a 127. oldalon.
A monitoron kijelzett objektumok adott eset‐
ben közelebb vannak, mint gondolnánk. Ne a
kijelzőn mérje fel az objektumoktól való távol‐
ságot.
Parkolóasszisztens
Működési elv
A rendszer a következő esetekben való parko‐
lást segíti:
▷Az útpályával párhuzamos parkolásnál.▷Az útpályára merőlegesen, hátramenetben
történő parkolásnál.
Ultrahangos érzékelők mérik a parkolóhelyeket
a gépjármű minkét oldalán.
A parkolóasszisztens kiszámítja az optimális
beparkolási ívet, és parkolás közben a gépjár‐
művezető helyett kormányoz.
Parkoláskor figyelje a PDC rendszer, a parko‐
lóasszisztens és a tolatókamera látható és hall‐
ható információit és utasításait, és reagáljon
megfelelően.
Seite 133Komfortos vezetésKezelés133
Online Edition for Part no. 01 40 2 963 872 - VI/15

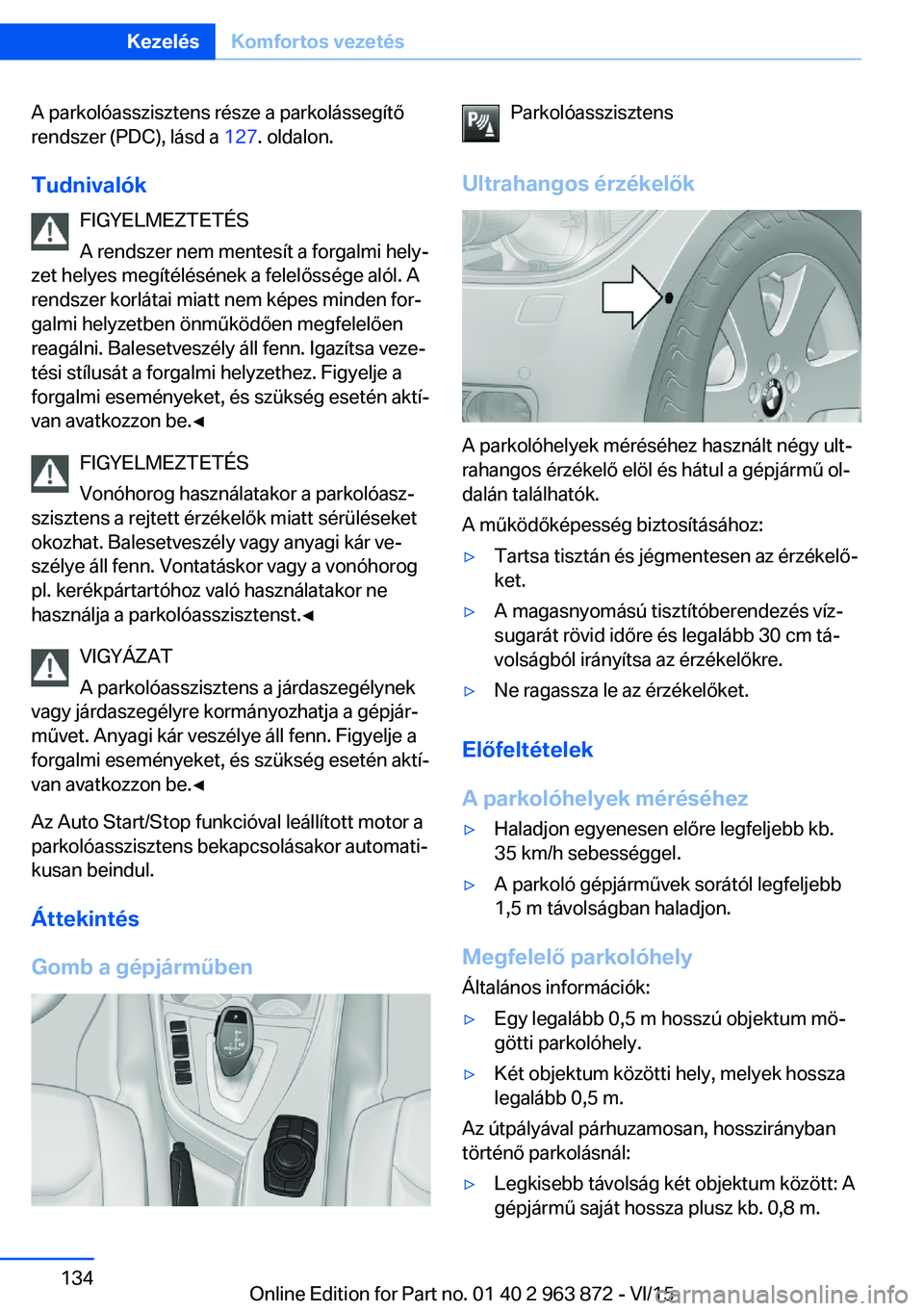

A parkolóasszisztens része a parkolássegítő
rendszer (PDC), lásd a 127. oldalon.
Tudnivalók FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól. A
rendszer korlátai miatt nem képes minden for‐
galmi helyzetben önműködően megfelelően
reagálni. Balesetveszély áll fenn. Igazítsa veze‐
tési stílusát a forgalmi helyzethez. Figyelje a
forgalmi eseményeket, és szükség esetén aktí‐
van avatkozzon be.◀
FIGYELMEZTETÉS
Vonóhorog használatakor a parkolóasz‐
szisztens a rejtett érzékelők miatt sérüléseket
okozhat. Balesetveszély vagy anyagi kár ve‐
szélye áll fenn. Vontatáskor vagy a vonóhorog pl. kerékpártartóhoz való használatakor ne
használja a parkolóasszisztenst.◀
VIGYÁZAT
A parkolóasszisztens a járdaszegélynek
vagy járdaszegélyre kormányozhatja a gépjár‐
művet. Anyagi kár veszélye áll fenn. Figyelje a
forgalmi eseményeket, és szükség esetén aktí‐
van avatkozzon be.◀
Az Auto Start/Stop funkcióval leállított motor a
parkolóasszisztens bekapcsolásakor automati‐
kusan beindul.
Áttekintés
Gomb a gépjárműbenParkolóasszisztens
Ultrahangos érzékelők
A parkolóhelyek méréséhez használt négy ult‐
rahangos érzékelő elöl és hátul a gépjármű ol‐
dalán találhatók.
A működőképesség biztosításához:
▷Tartsa tisztán és jégmentesen az érzékelő‐
ket.▷A magasnyomású tisztítóberendezés víz‐
sugarát rövid időre és legalább 30 cm tá‐
volságból irányítsa az érzékelőkre.▷Ne ragassza le az érzékelőket.
Előfeltételek
A parkolóhelyek méréséhez
▷Haladjon egyenesen előre legfeljebb kb.
35 km/h sebességgel.▷A parkoló gépjárművek sorától legfeljebb
1,5 m távolságban haladjon.
Megfelelő parkolóhely
Általános információk:
▷Egy legalább 0,5 m hosszú objektum mö‐
götti parkolóhely.▷Két objektum közötti hely, melyek hossza
legalább 0,5 m.
Az útpályával párhuzamosan, hosszirányban
történő parkolásnál:
▷Legkisebb távolság két objektum között: A
gépjármű saját hossza plusz kb. 0,8 m.Seite 134KezelésKomfortos vezetés134
Online Edition for Part no. 01 40 2 963 872 - VI/15

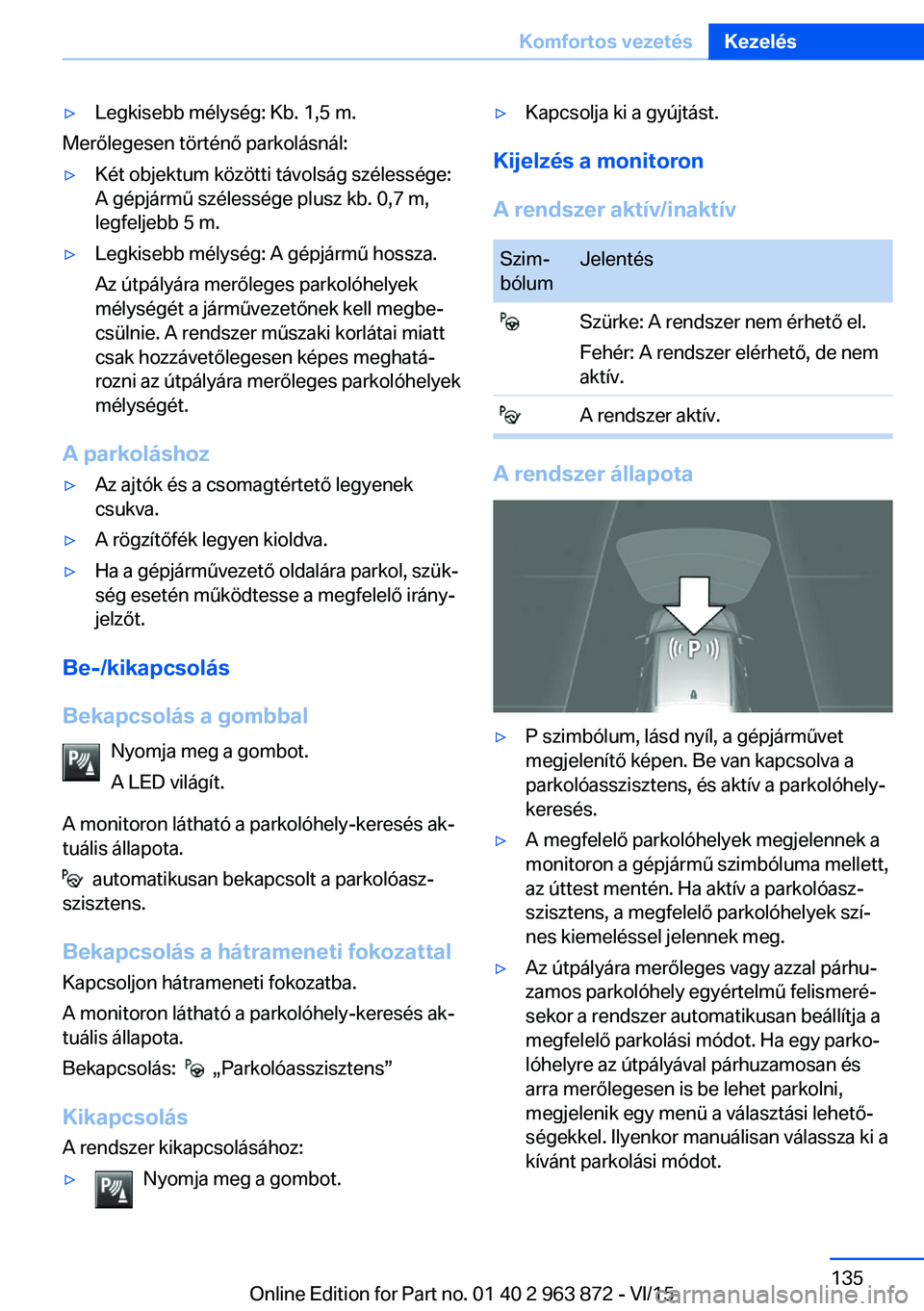

▷Legkisebb mélység: Kb. 1,5 m.
Merőlegesen történő parkolásnál:
▷Két objektum közötti távolság szélessége:
A gépjármű szélessége plusz kb. 0,7 m,
legfeljebb 5 m.▷Legkisebb mélység: A gépjármű hossza.
Az útpályára merőleges parkolóhelyek
mélységét a járművezetőnek kell megbe‐
csülnie. A rendszer műszaki korlátai miatt
csak hozzávetőlegesen képes meghatá‐
rozni az útpályára merőleges parkolóhelyek
mélységét.
A parkoláshoz
▷Az ajtók és a csomagtértető legyenek
csukva.▷A rögzítőfék legyen kioldva.▷Ha a gépjárművezető oldalára parkol, szük‐
ség esetén működtesse a megfelelő irány‐
jelzőt.
Be-/kikapcsolás
Bekapcsolás a gombbal Nyomja meg a gombot.
A LED világít.
A monitoron látható a parkolóhely-keresés ak‐
tuális állapota.
automatikusan bekapcsolt a parkolóasz‐
szisztens.
Bekapcsolás a hátrameneti fokozattal Kapcsoljon hátrameneti fokozatba.
A monitoron látható a parkolóhely-keresés ak‐
tuális állapota.
Bekapcsolás:
„Parkolóasszisztens”
Kikapcsolás
A rendszer kikapcsolásához:
▷Nyomja meg a gombot.▷Kapcsolja ki a gyújtást.
Kijelzés a monitoron
A rendszer aktív/inaktív
Szim‐
bólumJelentés Szürke: A rendszer nem érhető el.
Fehér: A rendszer elérhető, de nem
aktív. A rendszer aktív.
A rendszer állapota
▷P szimbólum, lásd nyíl, a gépjárművet
megjelenítő képen. Be van kapcsolva a
parkolóasszisztens, és aktív a parkolóhely-
keresés.▷A megfelelő parkolóhelyek megjelennek a
monitoron a gépjármű szimbóluma mellett,
az úttest mentén. Ha aktív a parkolóasz‐
szisztens, a megfelelő parkolóhelyek szí‐
nes kiemeléssel jelennek meg.▷Az útpályára merőleges vagy azzal párhu‐
zamos parkolóhely egyértelmű felismeré‐
sekor a rendszer automatikusan beállítja a
megfelelő parkolási módot. Ha egy parko‐
lóhelyre az útpályával párhuzamosan és
arra merőlegesen is be lehet parkolni,
megjelenik egy menü a választási lehető‐
ségekkel. Ilyenkor manuálisan válassza ki a
kívánt parkolási módot.Seite 135Komfortos vezetésKezelés135
Online Edition for Part no. 01 40 2 963 872 - VI/15

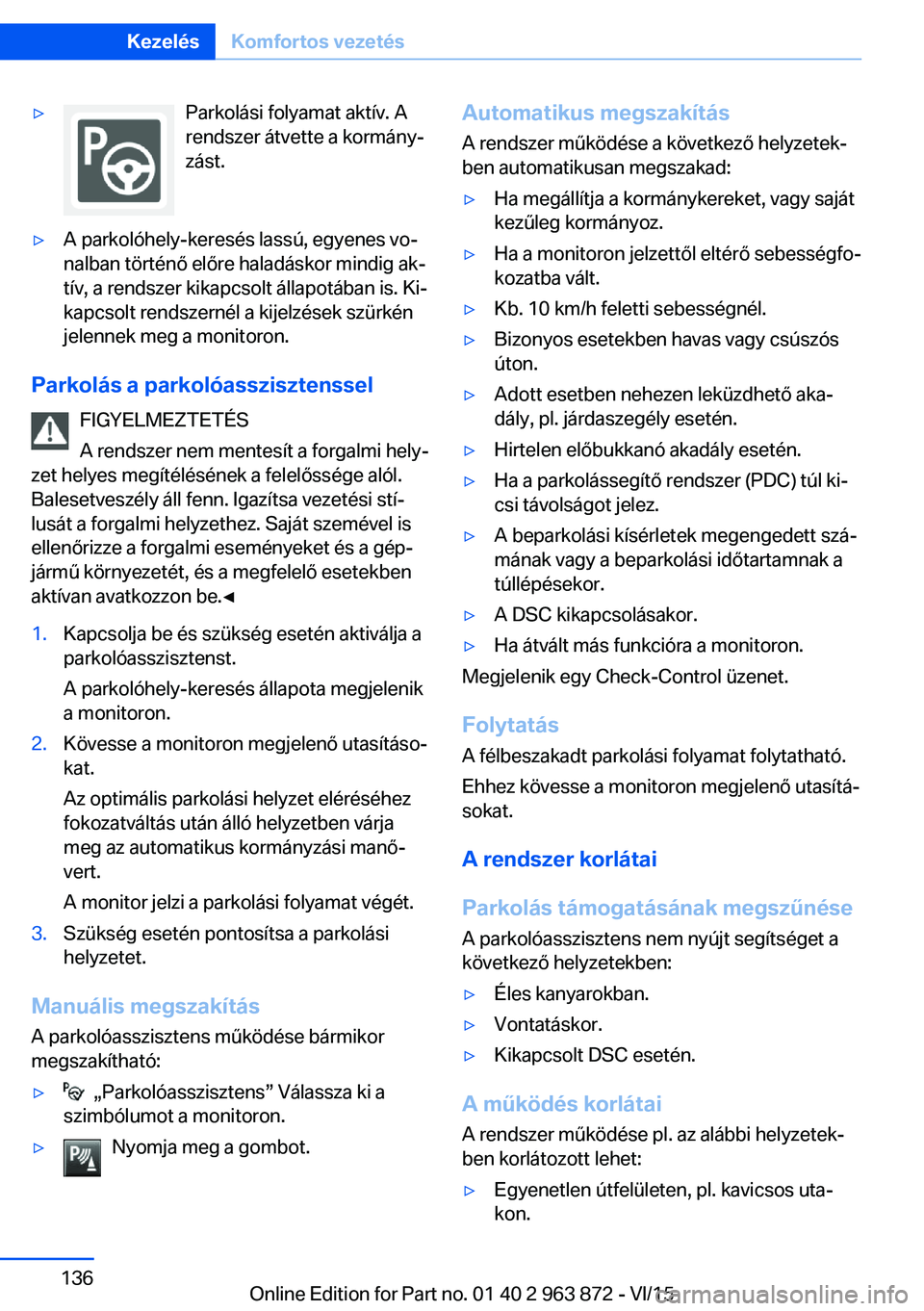

▷Parkolási folyamat aktív. A
rendszer átvette a kormány‐
zást.▷A parkolóhely-keresés lassú, egyenes vo‐
nalban történő előre haladáskor mindig ak‐
tív, a rendszer kikapcsolt állapotában is. Ki‐
kapcsolt rendszernél a kijelzések szürkén
jelennek meg a monitoron.
Parkolás a parkolóasszisztenssel
FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀
1.Kapcsolja be és szükség esetén aktiválja a
parkolóasszisztenst.
A parkolóhely-keresés állapota megjelenik
a monitoron.2.Kövesse a monitoron megjelenő utasításo‐
kat.
Az optimális parkolási helyzet eléréséhez
fokozatváltás után álló helyzetben várja
meg az automatikus kormányzási manő‐
vert.
A monitor jelzi a parkolási folyamat végét.3.Szükség esetén pontosítsa a parkolási
helyzetet.
Manuális megszakítás
A parkolóasszisztens működése bármikor
megszakítható:
▷ „Parkolóasszisztens” Válassza ki a
szimbólumot a monitoron.▷Nyomja meg a gombot.Automatikus megszakítás
A rendszer működése a következő helyzetek‐
ben automatikusan megszakad:▷Ha megállítja a kormánykereket, vagy saját
kezűleg kormányoz.▷Ha a monitoron jelzettől eltérő sebességfo‐
kozatba vált.▷Kb. 10 km/h feletti sebességnél.▷Bizonyos esetekben havas vagy csúszós
úton.▷Adott esetben nehezen leküzdhető aka‐
dály, pl. járdaszegély esetén.▷Hirtelen előbukkanó akadály esetén.▷Ha a parkolássegítő rendszer (PDC) túl ki‐
csi távolságot jelez.▷A beparkolási kísérletek megengedett szá‐
mának vagy a beparkolási időtartamnak a
túllépésekor.▷A DSC kikapcsolásakor.▷Ha átvált más funkcióra a monitoron.
Megjelenik egy Check-Control üzenet.
Folytatás A félbeszakadt parkolási folyamat folytatható.
Ehhez kövesse a monitoron megjelenő utasítá‐
sokat.
A rendszer korlátai
Parkolás támogatásának megszűnése
A parkolóasszisztens nem nyújt segítséget a
következő helyzetekben:
▷Éles kanyarokban.▷Vontatáskor.▷Kikapcsolt DSC esetén.
A működés korlátai
A rendszer működése pl. az alábbi helyzetek‐
ben korlátozott lehet:
▷Egyenetlen útfelületen, pl. kavicsos uta‐
kon.Seite 136KezelésKomfortos vezetés136
Online Edition for Part no. 01 40 2 963 872 - VI/15

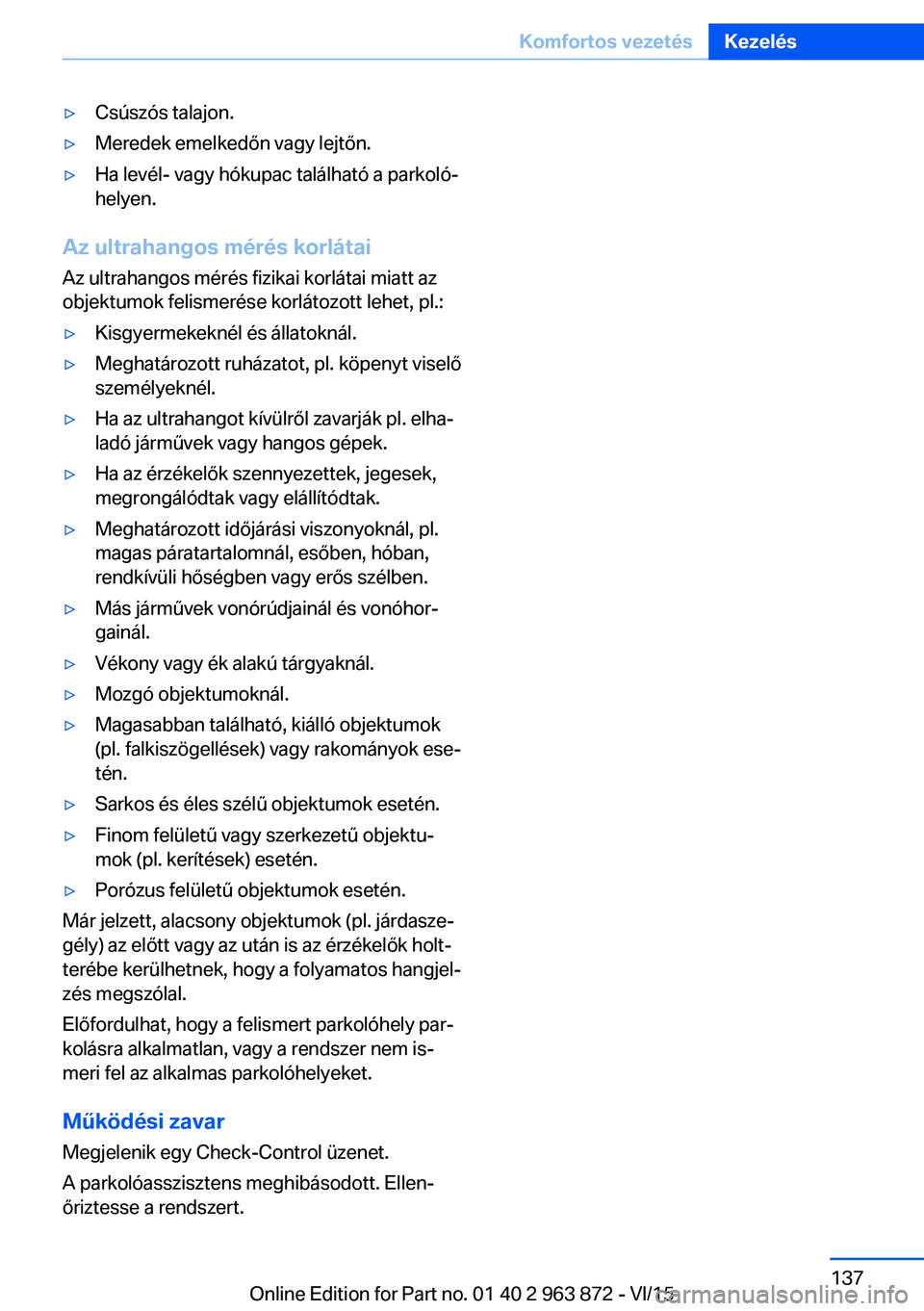

▷Csúszós talajon.▷Meredek emelkedőn vagy lejtőn.▷Ha levél- vagy hókupac található a parkoló‐
helyen.
Az ultrahangos mérés korlátai
Az ultrahangos mérés fizikai korlátai miatt az
objektumok felismerése korlátozott lehet, pl.:
▷Kisgyermekeknél és állatoknál.▷Meghatározott ruházatot, pl. köpenyt viselő
személyeknél.▷Ha az ultrahangot kívülről zavarják pl. elha‐
ladó járművek vagy hangos gépek.▷Ha az érzékelők szennyezettek, jegesek,
megrongálódtak vagy elállítódtak.▷Meghatározott időjárási viszonyoknál, pl.
magas páratartalomnál, esőben, hóban,
rendkívüli hőségben vagy erős szélben.▷Más járművek vonórúdjainál és vonóhor‐
gainál.▷Vékony vagy ék alakú tárgyaknál.▷Mozgó objektumoknál.▷Magasabban található, kiálló objektumok
(pl. falkiszögellések) vagy rakományok ese‐
tén.▷Sarkos és éles szélű objektumok esetén.▷Finom felületű vagy szerkezetű objektu‐
mok (pl. kerítések) esetén.▷Porózus felületű objektumok esetén.
Már jelzett, alacsony objektumok (pl. járdasze‐
gély) az előtt vagy az után is az érzékelők holt‐
terébe kerülhetnek, hogy a folyamatos hangjel‐
zés megszólal.
Előfordulhat, hogy a felismert parkolóhely par‐
kolásra alkalmatlan, vagy a rendszer nem is‐
meri fel az alkalmas parkolóhelyeket.
Működési zavar Megjelenik egy Check-Control üzenet.
A parkolóasszisztens meghibásodott. Ellen‐
őriztesse a rendszert.
Seite 137Komfortos vezetésKezelés137
Online Edition for Part no. 01 40 2 963 872 - VI/15

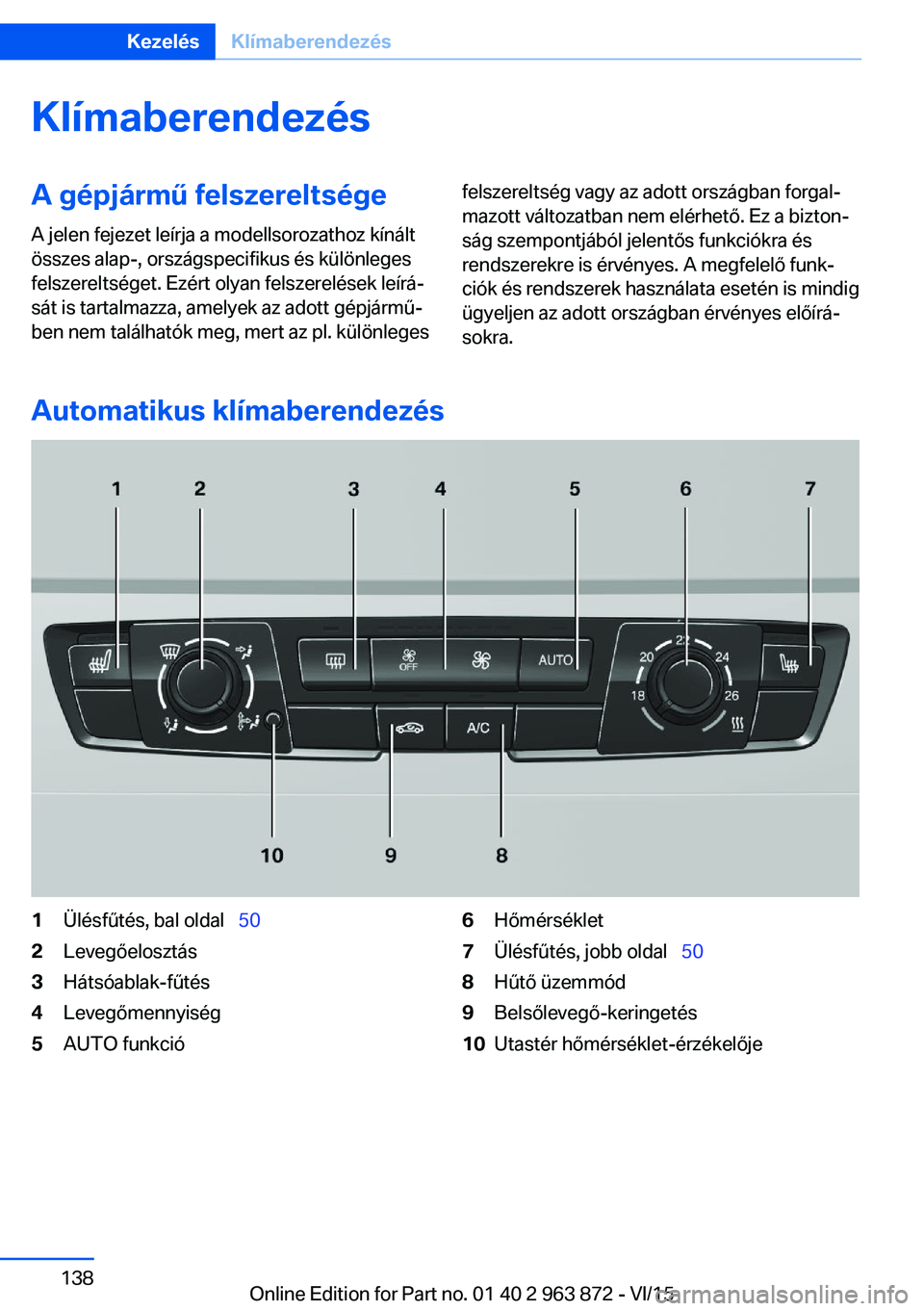

KlímaberendezésA gépjármű felszereltsége
A jelen fejezet leírja a modellsorozathoz kínált
összes alap-, országspecifikus és különleges
felszereltséget. Ezért olyan felszerelések leírá‐
sát is tartalmazza, amelyek az adott gépjármű‐
ben nem találhatók meg, mert az pl. különlegesfelszereltség vagy az adott országban forgal‐
mazott változatban nem elérhető. Ez a bizton‐
ság szempontjából jelentős funkciókra és
rendszerekre is érvényes. A megfelelő funk‐
ciók és rendszerek használata esetén is mindig
ügyeljen az adott országban érvényes előírá‐
sokra.
Automatikus klímaberendezés
1Ülésfűtés, bal oldal   502Levegőelosztás3Hátsóablak-fűtés4Levegőmennyiség5AUTO funkció6Hőmérséklet7Ülésfűtés, jobb oldal   508Hűtő üzemmód9Belsőlevegő-keringetés10Utastér hőmérséklet-érzékelőjeSeite 138KezelésKlímaberendezés138
Online Edition for Part no. 01 40 2 963 872 - VI/15

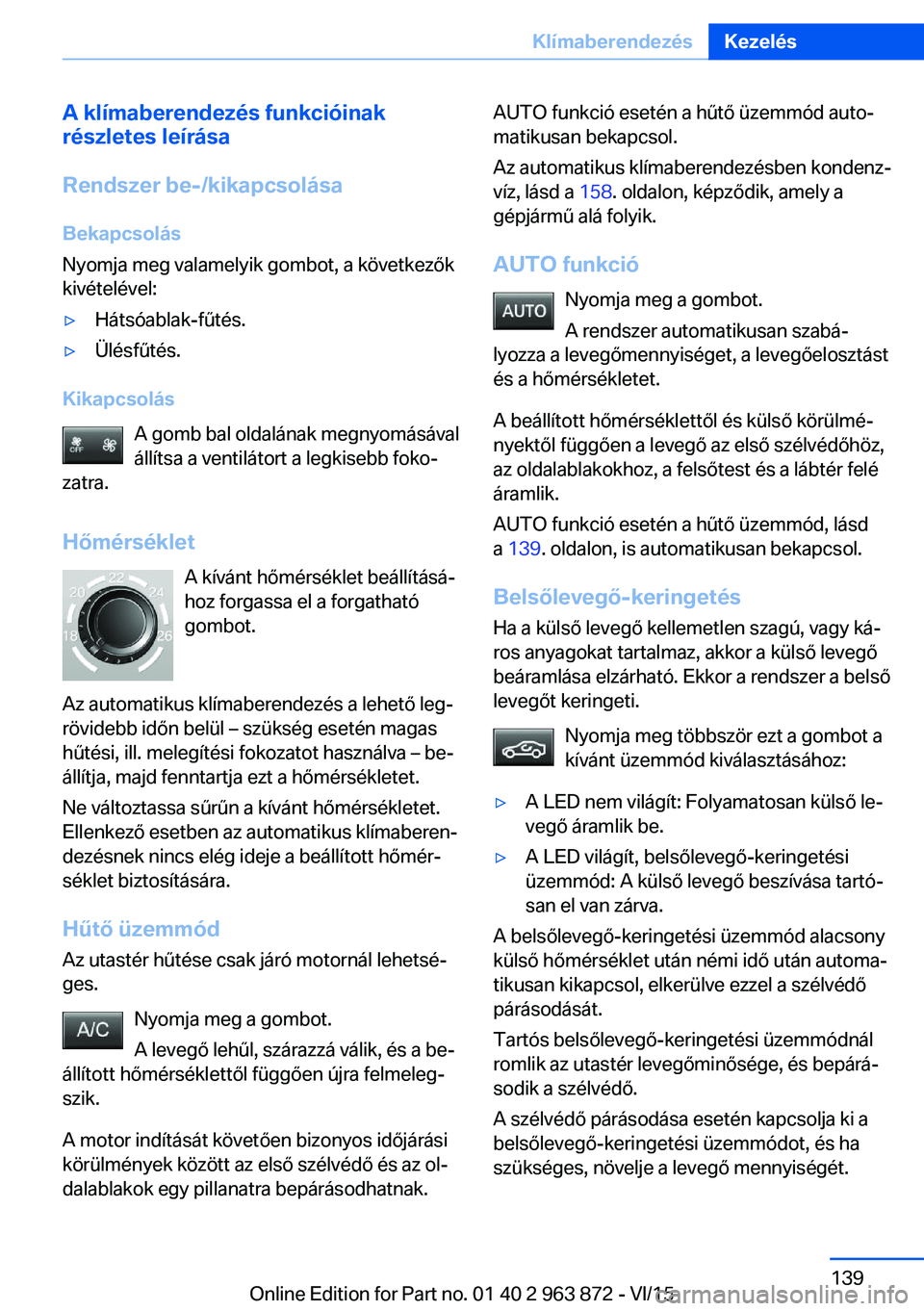

A klímaberendezés funkcióinak
részletes leírása
Rendszer be-/kikapcsolása
Bekapcsolás
Nyomja meg valamelyik gombot, a következők
kivételével:▷Hátsóablak-fűtés.▷Ülésfűtés.
Kikapcsolás
A gomb bal oldalának megnyomásával
állítsa a ventilátort a legkisebb foko‐
zatra.
Hőmérséklet A kívánt hőmérséklet beállításá‐
hoz forgassa el a forgatható
gombot.
Az automatikus klímaberendezés a lehető leg‐
rövidebb időn belül – szükség esetén magas
hűtési, ill. melegítési fokozatot használva – be‐
állítja, majd fenntartja ezt a hőmérsékletet.
Ne változtassa sűrűn a kívánt hőmérsékletet.
Ellenkező esetben az automatikus klímaberen‐
dezésnek nincs elég ideje a beállított hőmér‐
séklet biztosítására.
Hűtő üzemmód Az utastér hűtése csak járó motornál lehetsé‐
ges.
Nyomja meg a gombot.
A levegő lehűl, szárazzá válik, és a be‐
állított hőmérséklettől függően újra felmeleg‐
szik.
A motor indítását követően bizonyos időjárási
körülmények között az első szélvédő és az ol‐
dalablakok egy pillanatra bepárásodhatnak.
AUTO funkció esetén a hűtő üzemmód auto‐
matikusan bekapcsol.
Az automatikus klímaberendezésben kondenz‐
víz, lásd a 158. oldalon, képződik, amely a
gépjármű alá folyik.
AUTO funkció Nyomja meg a gombot.
A rendszer automatikusan szabá‐
lyozza a levegőmennyiséget, a levegőelosztást
és a hőmérsékletet.
A beállított hőmérséklettől és külső körülmé‐
nyektől függően a levegő az első szélvédőhöz,
az oldalablakokhoz, a felsőtest és a lábtér felé
áramlik.
AUTO funkció esetén a hűtő üzemmód, lásd
a 139 . oldalon, is automatikusan bekapcsol.
Belsőlevegő-keringetés
Ha a külső levegő kellemetlen szagú, vagy ká‐
ros anyagokat tartalmaz, akkor a külső levegő
beáramlása elzárható. Ekkor a rendszer a belső
levegőt keringeti.
Nyomja meg többször ezt a gombot akívánt üzemmód kiválasztásához:▷A LED nem világít: Folyamatosan külső le‐
vegő áramlik be.▷A LED világít, belsőlevegő-keringetési
üzemmód: A külső levegő beszívása tartó‐
san el van zárva.
A belsőlevegő-keringetési üzemmód alacsony
külső hőmérséklet után némi idő után automa‐
tikusan kikapcsol, elkerülve ezzel a szélvédő
párásodását.
Tartós belsőlevegő-keringetési üzemmódnál
romlik az utastér levegőminősége, és bepárá‐
sodik a szélvédő.
A szélvédő párásodása esetén kapcsolja ki a
belsőlevegő-keringetési üzemmódot, és ha
szükséges, növelje a levegő mennyiségét.
Seite 139KlímaberendezésKezelés139
Online Edition for Part no. 01 40 2 963 872 - VI/15

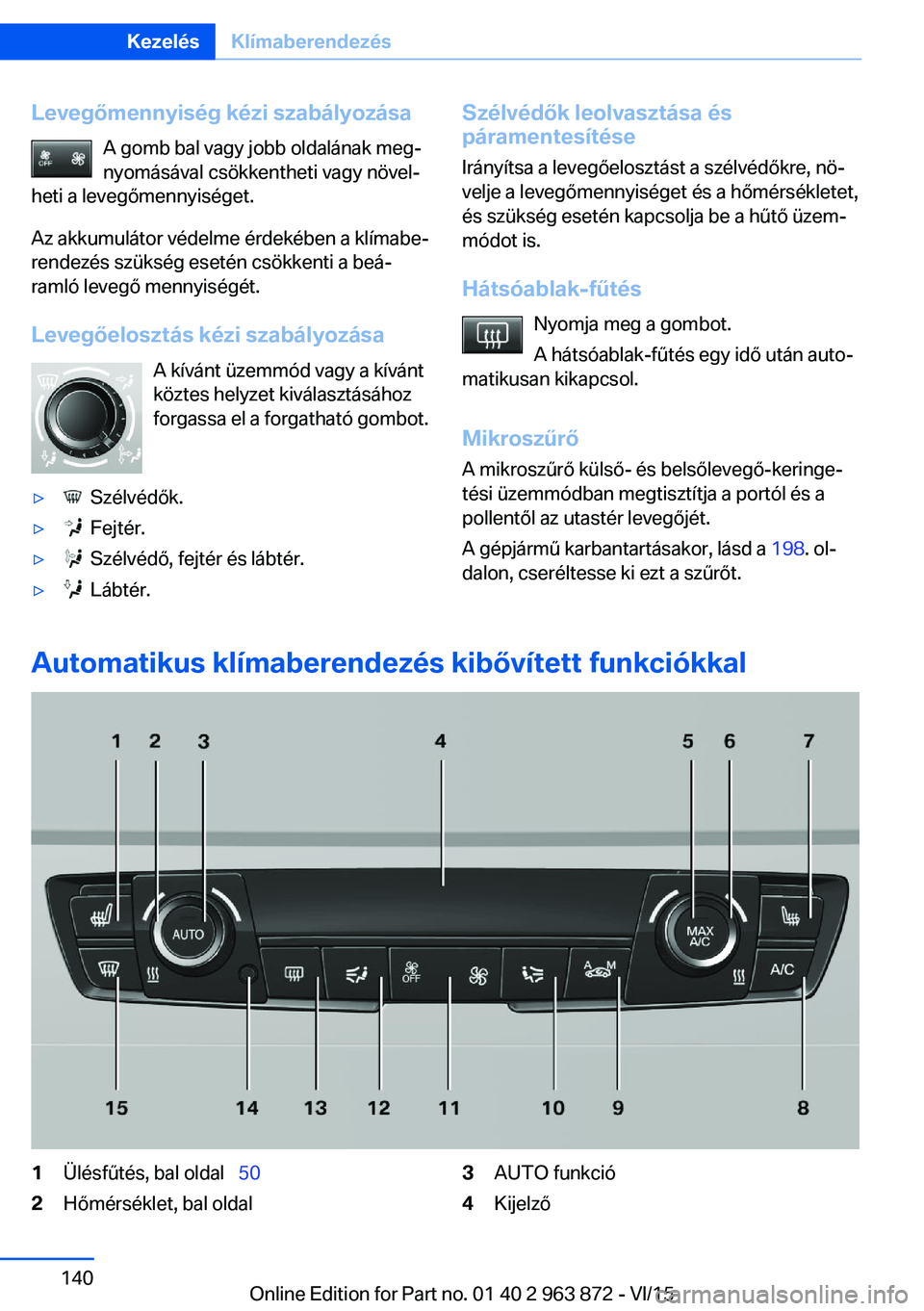

Levegőmennyiség kézi szabályozásaA gomb bal vagy jobb oldalának meg‐
nyomásával csökkentheti vagy növel‐
heti a levegőmennyiséget.
Az akkumulátor védelme érdekében a klímabe‐
rendezés szükség esetén csökkenti a beá‐
ramló levegő mennyiségét.
Levegőelosztás kézi szabályozása A kívánt üzemmód vagy a kívánt
köztes helyzet kiválasztásához
forgassa el a forgatható gombot.▷ Szélvédők.▷ Fejtér.▷ Szélvédő, fejtér és lábtér.▷ Lábtér.Szélvédők leolvasztása és
páramentesítése
Irányítsa a levegőelosztást a szélvédőkre, nö‐
velje a levegőmennyiséget és a hőmérsékletet,
és szükség esetén kapcsolja be a hűtő üzem‐
módot is.
Hátsóablak-fűtés Nyomja meg a gombot.
A hátsóablak-fűtés egy idő után auto‐
matikusan kikapcsol.
Mikroszűrő
A mikroszűrő külső- és belsőlevegő-keringe‐
tési üzemmódban megtisztítja a portól és a
pollentől az utastér levegőjét.
A gépjármű karbantartásakor, lásd a 198. ol‐
dalon, cseréltesse ki ezt a szűrőt.
Automatikus klímaberendezés kibővített funkciókkal
1Ülésfűtés, bal oldal   502Hőmérséklet, bal oldal3AUTO funkció4KijelzőSeite 140KezelésKlímaberendezés140
Online Edition for Part no. 01 40 2 963 872 - VI/15
