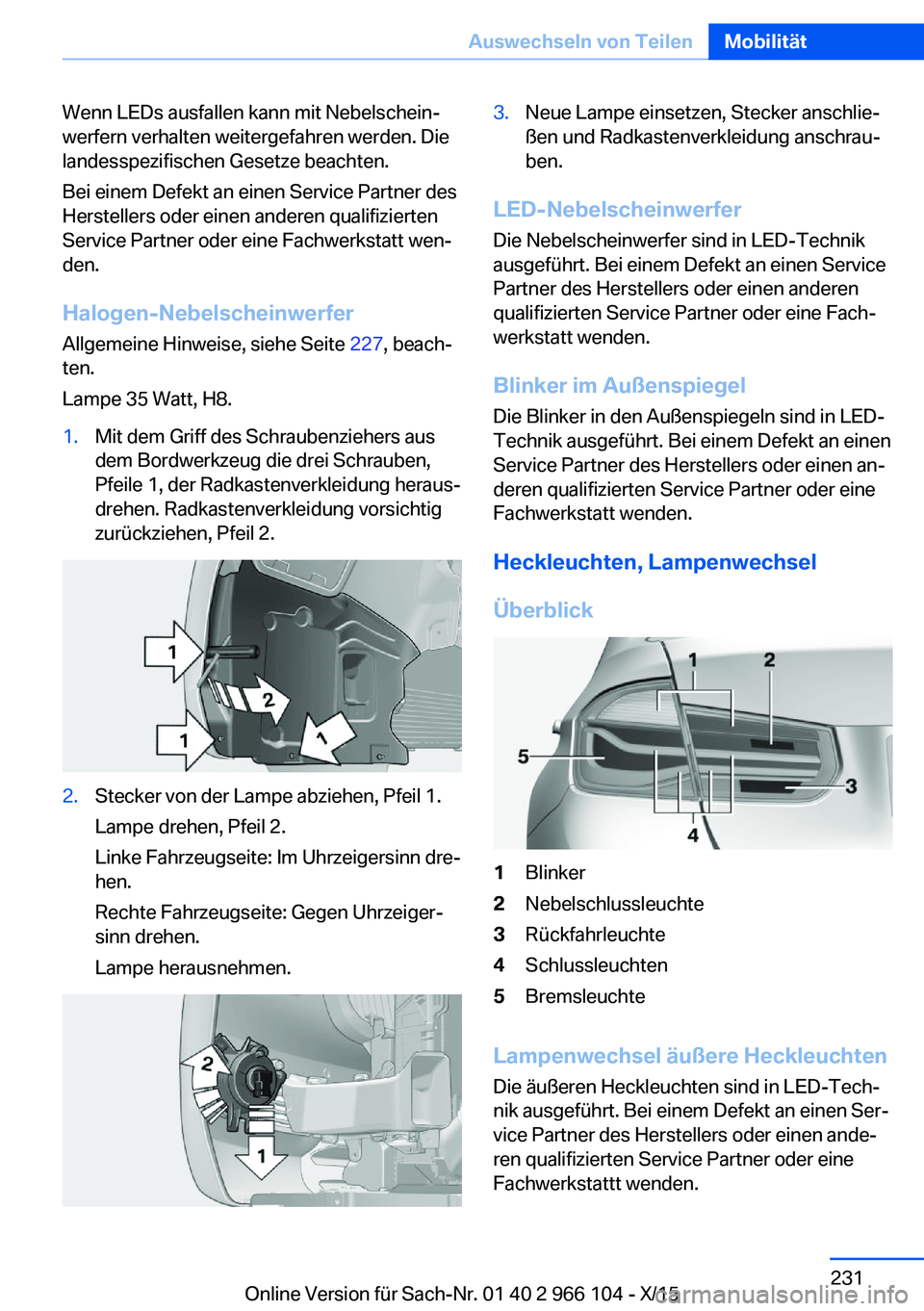

Wenn LEDs ausfallen kann mit Nebelschein‐
werfern verhalten weitergefahren werden. Die
landesspezifischen Gesetze beachten.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Halogen-Nebelscheinwerfer
Allgemeine Hinweise, siehe Seite 227, beach‐
ten.
Lampe 35 Watt, H8.1.Mit dem Griff des Schraubenziehers aus
dem Bordwerkzeug die drei Schrauben,
Pfeile 1, der Radkastenverkleidung heraus‐
drehen. Radkastenverkleidung vorsichtig
zurückziehen, Pfeil 2.2.Stecker von der Lampe abziehen, Pfeil 1.
Lampe drehen, Pfeil 2.
Linke Fahrzeugseite: Im Uhrzeigersinn dre‐
hen.
Rechte Fahrzeugseite: Gegen Uhrzeiger‐
sinn drehen.
Lampe herausnehmen.3.Neue Lampe einsetzen, Stecker anschlie‐
ßen und Radkastenverkleidung anschrau‐
ben.
LED-Nebelscheinwerfer
Die Nebelscheinwerfer sind in LED-Technik
ausgeführt. Bei einem Defekt an einen Service
Partner des Herstellers oder einen anderen
qualifizierten Service Partner oder eine Fach‐
werkstatt wenden.
Blinker im Außenspiegel
Die Blinker in den Außenspiegeln sind in LED-
Technik ausgeführt. Bei einem Defekt an einen
Service Partner des Herstellers oder einen an‐
deren qualifizierten Service Partner oder eine
Fachwerkstatt wenden.
Heckleuchten, Lampenwechsel
Überblick
1Blinker2Nebelschlussleuchte3Rückfahrleuchte4Schlussleuchten5Bremsleuchte
Lampenwechsel äußere Heckleuchten
Die äußeren Heckleuchten sind in LED-Tech‐
nik ausgeführt. Bei einem Defekt an einen Ser‐
vice Partner des Herstellers oder einen ande‐
ren qualifizierten Service Partner oder eine
Fachwerkstattt wenden.
Seite 231Auswechseln von TeilenMobilität231
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 232 of 281

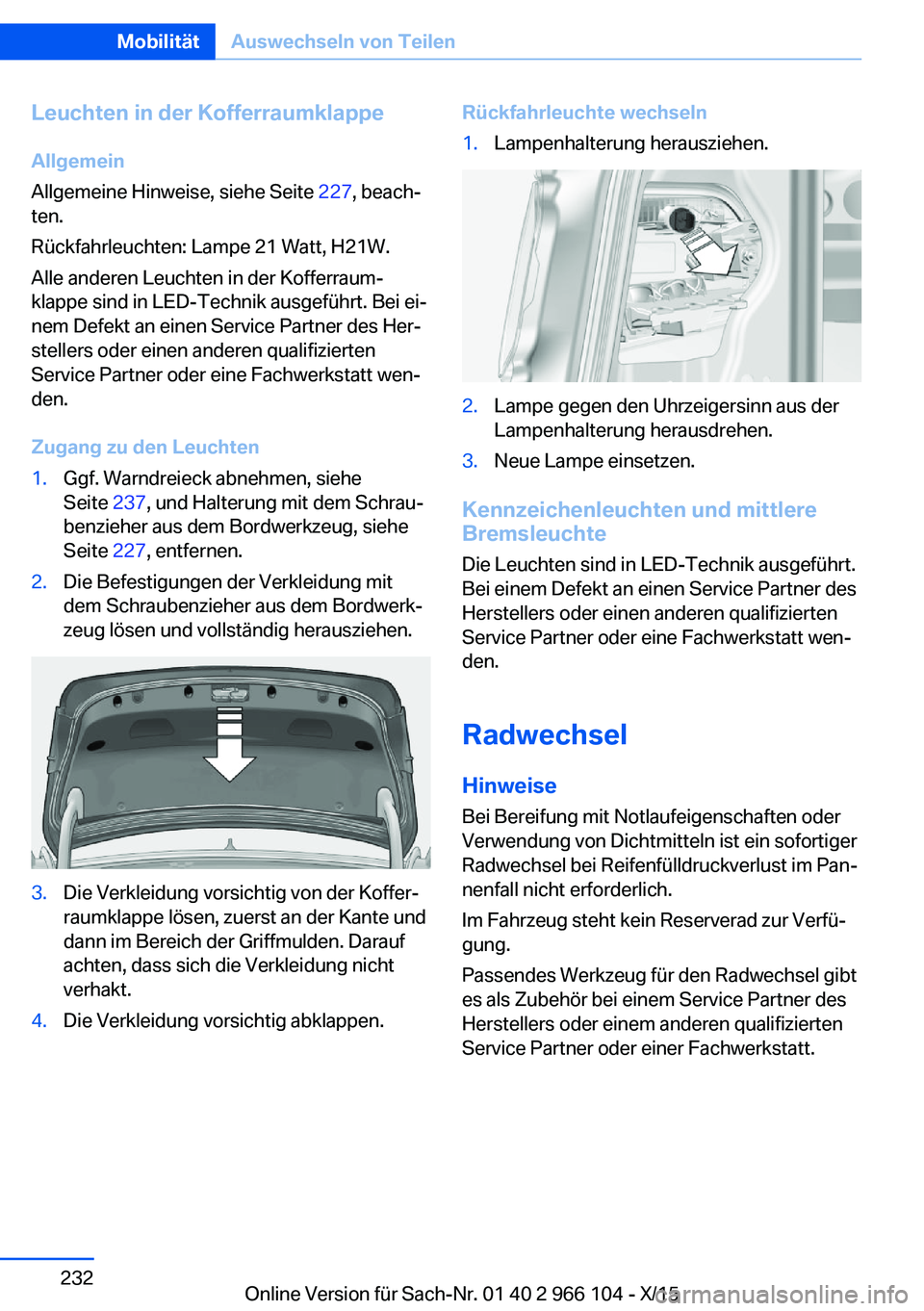

Leuchten in der KofferraumklappeAllgemein
Allgemeine Hinweise, siehe Seite 227, beach‐
ten.
Rückfahrleuchten: Lampe 21 Watt, H21W.
Alle anderen Leuchten in der Kofferraum‐
klappe sind in LED-Technik ausgeführt. Bei ei‐
nem Defekt an einen Service Partner des Her‐
stellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Zugang zu den Leuchten1.Ggf. Warndreieck abnehmen, siehe
Seite 237, und Halterung mit dem Schrau‐
benzieher aus dem Bordwerkzeug, siehe
Seite 227, entfernen.2.Die Befestigungen der Verkleidung mit
dem Schraubenzieher aus dem Bordwerk‐
zeug lösen und vollständig herausziehen.3.Die Verkleidung vorsichtig von der Koffer‐
raumklappe lösen, zuerst an der Kante und
dann im Bereich der Griffmulden. Darauf
achten, dass sich die Verkleidung nicht
verhakt.4.Die Verkleidung vorsichtig abklappen.Rückfahrleuchte wechseln1.Lampenhalterung herausziehen.2.Lampe gegen den Uhrzeigersinn aus der
Lampenhalterung herausdrehen.3.Neue Lampe einsetzen.
Kennzeichenleuchten und mittlere
Bremsleuchte
Die Leuchten sind in LED-Technik ausgeführt.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Radwechsel
Hinweise Bei Bereifung mit Notlaufeigenschaften oder
Verwendung von Dichtmitteln ist ein sofortiger
Radwechsel bei Reifenfülldruckverlust im Pan‐
nenfall nicht erforderlich.
Im Fahrzeug steht kein Reserverad zur Verfü‐
gung.
Passendes Werkzeug für den Radwechsel gibt
es als Zubehör bei einem Service Partner des
Herstellers oder einem anderen qualifizierten
Service Partner oder einer Fachwerkstatt.
Seite 232MobilitätAuswechseln von Teilen232
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 233 of 281

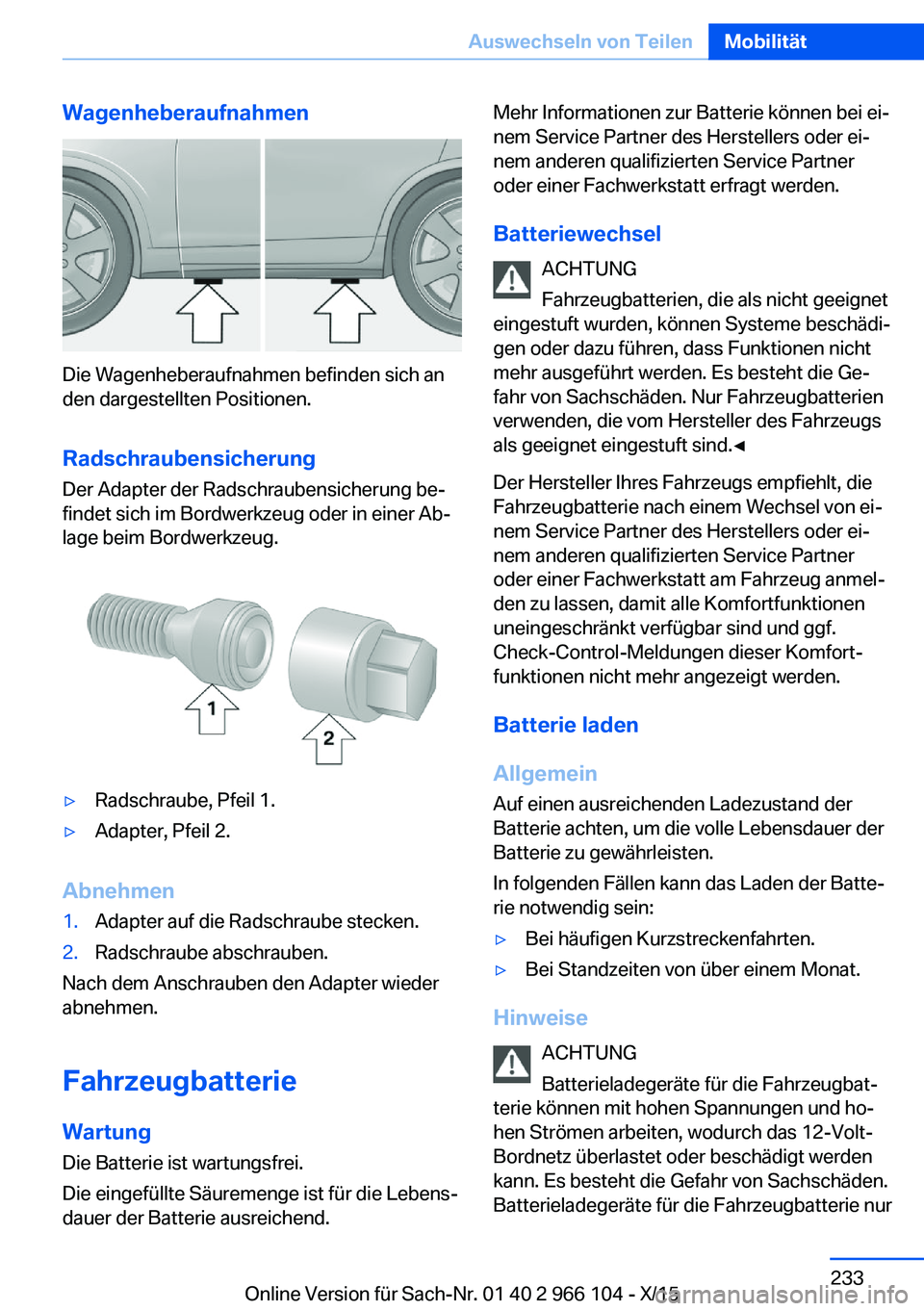

Wagenheberaufnahmen
Die Wagenheberaufnahmen befinden sich an
den dargestellten Positionen.
Radschraubensicherung
Der Adapter der Radschraubensicherung be‐
findet sich im Bordwerkzeug oder in einer Ab‐
lage beim Bordwerkzeug.
▷Radschraube, Pfeil 1.▷Adapter, Pfeil 2.
Abnehmen
1.Adapter auf die Radschraube stecken.2.Radschraube abschrauben.
Nach dem Anschrauben den Adapter wieder
abnehmen.
Fahrzeugbatterie Wartung
Die Batterie ist wartungsfrei.
Die eingefüllte Säuremenge ist für die Lebens‐
dauer der Batterie ausreichend.
Mehr Informationen zur Batterie können bei ei‐
nem Service Partner des Herstellers oder ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt erfragt werden.
Batteriewechsel ACHTUNG
Fahrzeugbatterien, die als nicht geeignet
eingestuft wurden, können Systeme beschädi‐
gen oder dazu führen, dass Funktionen nicht
mehr ausgeführt werden. Es besteht die Ge‐
fahr von Sachschäden. Nur Fahrzeugbatterien
verwenden, die vom Hersteller des Fahrzeugs als geeignet eingestuft sind.◀
Der Hersteller Ihres Fahrzeugs empfiehlt, die Fahrzeugbatterie nach einem Wechsel von ei‐
nem Service Partner des Herstellers oder ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt am Fahrzeug anmel‐
den zu lassen, damit alle Komfortfunktionen
uneingeschränkt verfügbar sind und ggf.
Check-Control-Meldungen dieser Komfort‐
funktionen nicht mehr angezeigt werden.
Batterie laden
Allgemein Auf einen ausreichenden Ladezustand derBatterie achten, um die volle Lebensdauer der
Batterie zu gewährleisten.
In folgenden Fällen kann das Laden der Batte‐
rie notwendig sein:▷Bei häufigen Kurzstreckenfahrten.▷Bei Standzeiten von über einem Monat.
Hinweise
ACHTUNG
Batterieladegeräte für die Fahrzeugbat‐
terie können mit hohen Spannungen und ho‐
hen Strömen arbeiten, wodurch das 12-Volt-
Bordnetz überlastet oder beschädigt werden
kann. Es besteht die Gefahr von Sachschäden.
Batterieladegeräte für die Fahrzeugbatterie nur
Seite 233Auswechseln von TeilenMobilität233
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 234 of 281

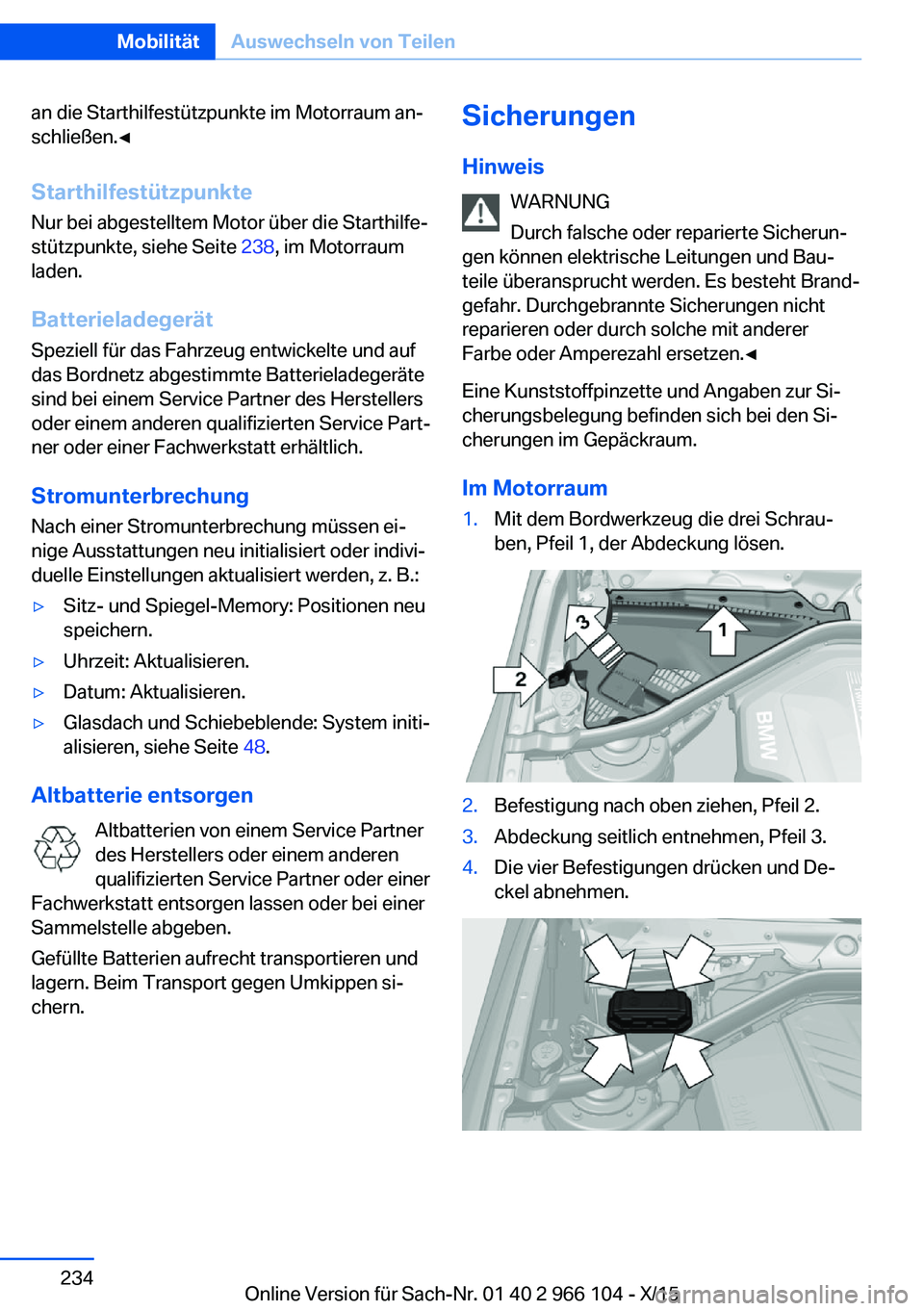

an die Starthilfestützpunkte im Motorraum an‐
schließen.◀
Starthilfestützpunkte Nur bei abgestelltem Motor über die Starthilfe‐
stützpunkte, siehe Seite 238, im Motorraum
laden.
Batterieladegerät
Speziell für das Fahrzeug entwickelte und auf
das Bordnetz abgestimmte Batterieladegeräte
sind bei einem Service Partner des Herstellers
oder einem anderen qualifizierten Service Part‐
ner oder einer Fachwerkstatt erhältlich.
Stromunterbrechung Nach einer Stromunterbrechung müssen ei‐
nige Ausstattungen neu initialisiert oder indivi‐
duelle Einstellungen aktualisiert werden, z. B.:▷Sitz- und Spiegel-Memory: Positionen neu
speichern.▷Uhrzeit: Aktualisieren.▷Datum: Aktualisieren.▷Glasdach und Schiebeblende: System initi‐
alisieren, siehe Seite 48.
Altbatterie entsorgen
Altbatterien von einem Service Partner
des Herstellers oder einem anderen
qualifizierten Service Partner oder einer
Fachwerkstatt entsorgen lassen oder bei einer
Sammelstelle abgeben.
Gefüllte Batterien aufrecht transportieren und
lagern. Beim Transport gegen Umkippen si‐
chern.
Sicherungen
Hinweis WARNUNG
Durch falsche oder reparierte Sicherun‐
gen können elektrische Leitungen und Bau‐
teile überansprucht werden. Es besteht Brand‐
gefahr. Durchgebrannte Sicherungen nicht
reparieren oder durch solche mit anderer
Farbe oder Amperezahl ersetzen.◀
Eine Kunststoffpinzette und Angaben zur Si‐
cherungsbelegung befinden sich bei den Si‐
cherungen im Gepäckraum.
Im Motorraum1.Mit dem Bordwerkzeug die drei Schrau‐
ben, Pfeil 1, der Abdeckung lösen.2.Befestigung nach oben ziehen, Pfeil 2.3.Abdeckung seitlich entnehmen, Pfeil 3.4.Die vier Befestigungen drücken und De‐
ckel abnehmen.Seite 234MobilitätAuswechseln von Teilen234
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 235 of 281

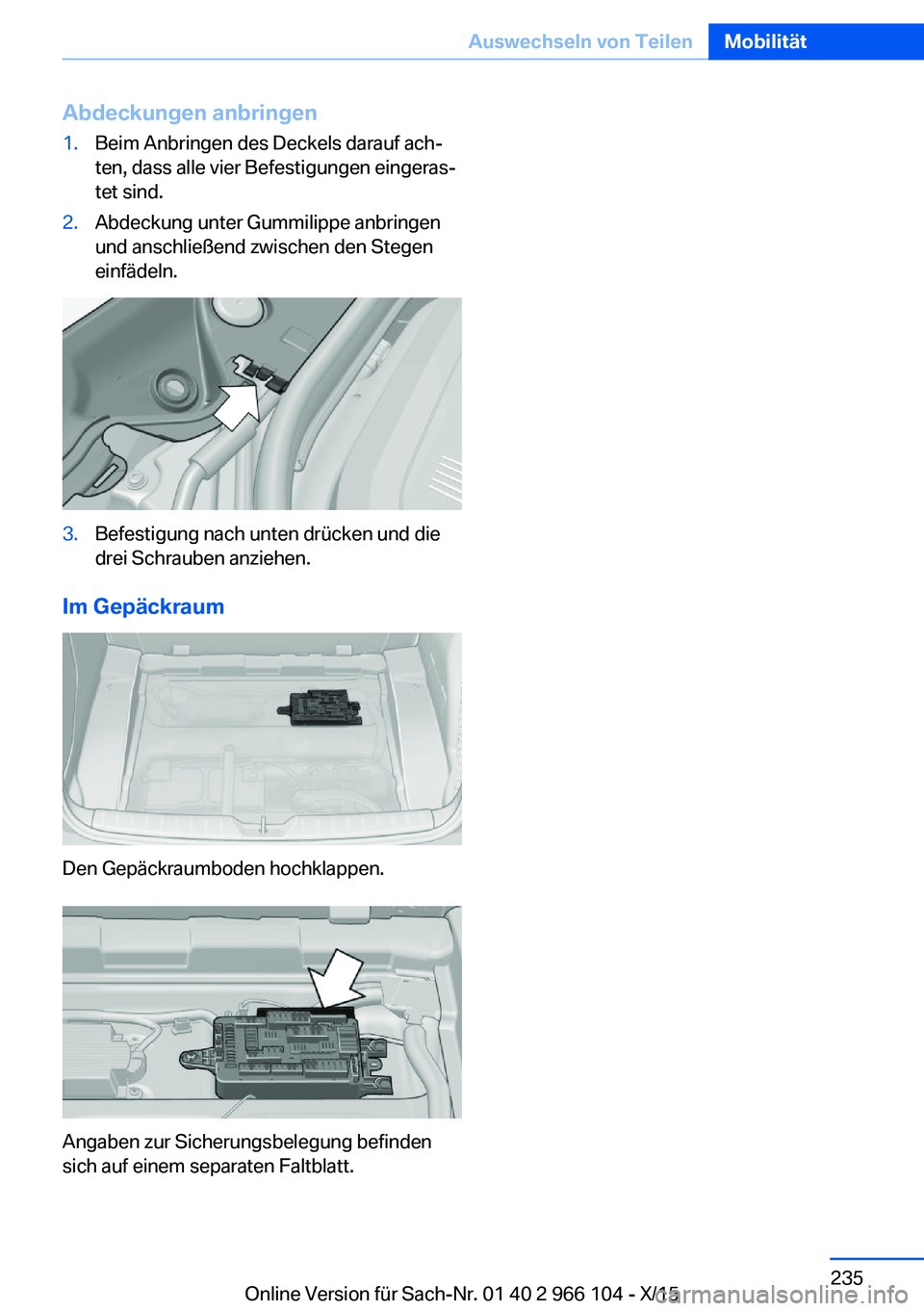

Abdeckungen anbringen1.Beim Anbringen des Deckels darauf ach‐
ten, dass alle vier Befestigungen eingeras‐
tet sind.2.Abdeckung unter Gummilippe anbringen
und anschließend zwischen den Stegen
einfädeln.3.Befestigung nach unten drücken und die
drei Schrauben anziehen.
Im Gepäckraum
Den Gepäckraumboden hochklappen.
Angaben zur Sicherungsbelegung befinden
sich auf einem separaten Faltblatt.
Seite 235Auswechseln von TeilenMobilität235
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 236 of 281

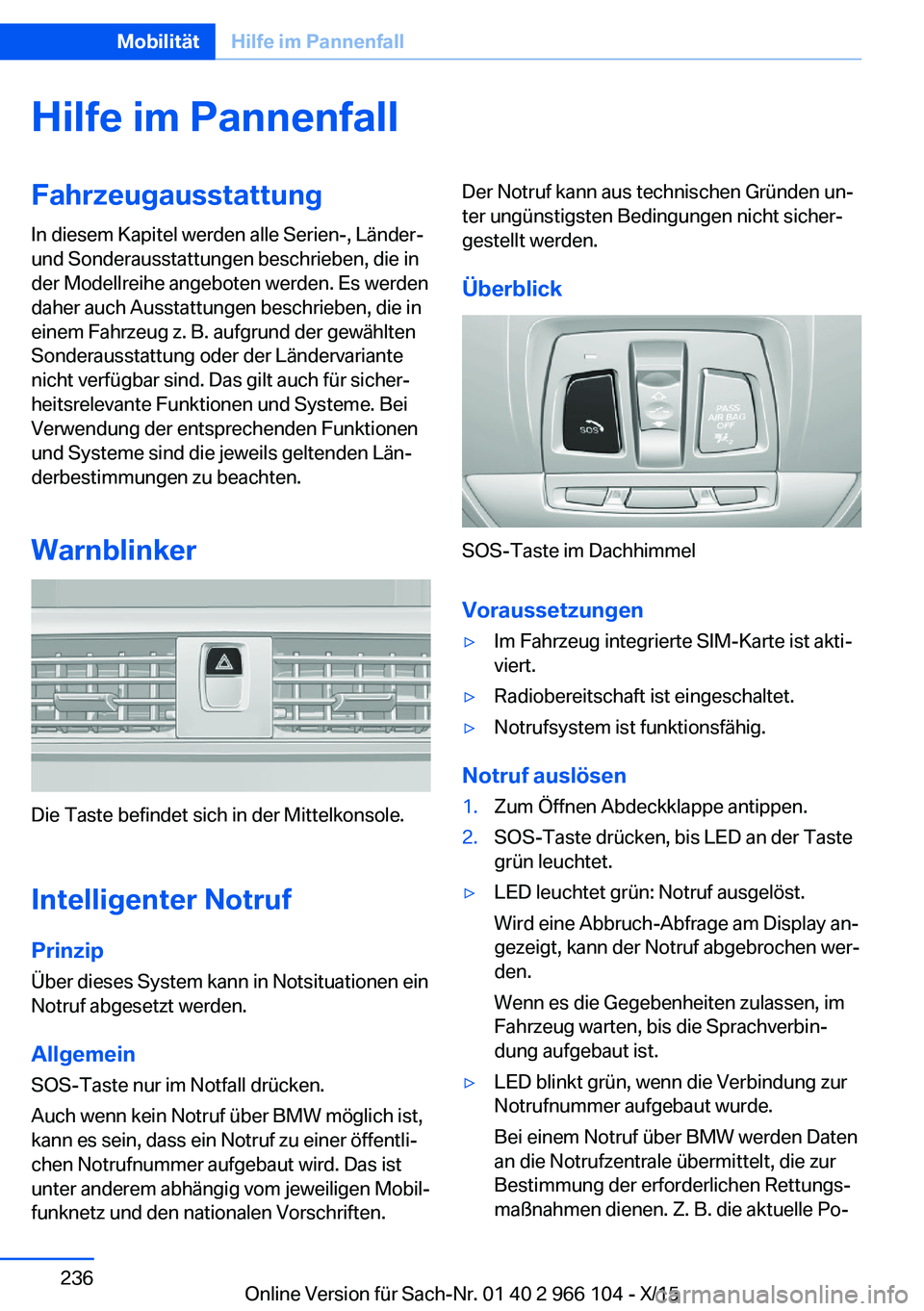

Hilfe im PannenfallFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Warnblinker
Die Taste befindet sich in der Mittelkonsole.
Intelligenter Notruf
Prinzip
Über dieses System kann in Notsituationen ein
Notruf abgesetzt werden.
Allgemein
SOS-Taste nur im Notfall drücken.
Auch wenn kein Notruf über BMW möglich ist,
kann es sein, dass ein Notruf zu einer öffentli‐
chen Notrufnummer aufgebaut wird. Das ist unter anderem abhängig vom jeweiligen Mobil‐
funknetz und den nationalen Vorschriften.
Der Notruf kann aus technischen Gründen un‐
ter ungünstigsten Bedingungen nicht sicher‐
gestellt werden.
Überblick
SOS-Taste im Dachhimmel
Voraussetzungen
▷Im Fahrzeug integrierte SIM-Karte ist akti‐
viert.▷Radiobereitschaft ist eingeschaltet.▷Notrufsystem ist funktionsfähig.
Notruf auslösen
1.Zum Öffnen Abdeckklappe antippen.2.SOS-Taste drücken, bis LED an der Taste
grün leuchtet.▷LED leuchtet grün: Notruf ausgelöst.
Wird eine Abbruch-Abfrage am Display an‐
gezeigt, kann der Notruf abgebrochen wer‐
den.
Wenn es die Gegebenheiten zulassen, im
Fahrzeug warten, bis die Sprachverbin‐
dung aufgebaut ist.▷LED blinkt grün, wenn die Verbindung zur
Notrufnummer aufgebaut wurde.
Bei einem Notruf über BMW werden Daten
an die Notrufzentrale übermittelt, die zur
Bestimmung der erforderlichen Rettungs‐
maßnahmen dienen. Z. B. die aktuelle Po‐Seite 236MobilitätHilfe im Pannenfall236
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 237 of 281

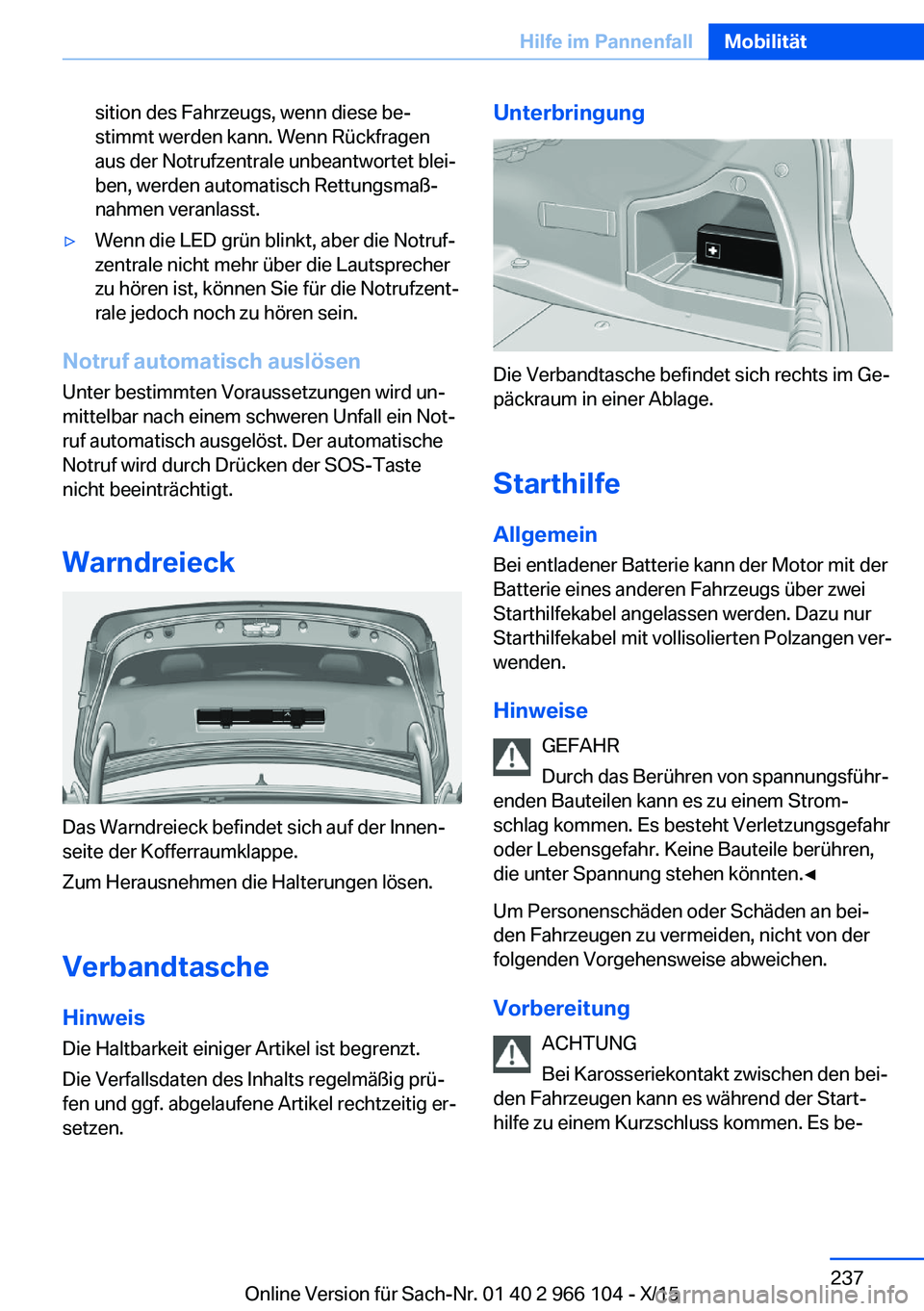

sition des Fahrzeugs, wenn diese be‐
stimmt werden kann. Wenn Rückfragen
aus der Notrufzentrale unbeantwortet blei‐
ben, werden automatisch Rettungsmaß‐
nahmen veranlasst.▷Wenn die LED grün blinkt, aber die Notruf‐
zentrale nicht mehr über die Lautsprecher
zu hören ist, können Sie für die Notrufzent‐
rale jedoch noch zu hören sein.
Notruf automatisch auslösen
Unter bestimmten Voraussetzungen wird un‐
mittelbar nach einem schweren Unfall ein Not‐
ruf automatisch ausgelöst. Der automatische
Notruf wird durch Drücken der SOS-Taste
nicht beeinträchtigt.
Warndreieck
Das Warndreieck befindet sich auf der Innen‐
seite der Kofferraumklappe.
Zum Herausnehmen die Halterungen lösen.
Verbandtasche Hinweis
Die Haltbarkeit einiger Artikel ist begrenzt.
Die Verfallsdaten des Inhalts regelmäßig prü‐
fen und ggf. abgelaufene Artikel rechtzeitig er‐
setzen.
Unterbringung
Die Verbandtasche befindet sich rechts im Ge‐
päckraum in einer Ablage.
StarthilfeAllgemein
Bei entladener Batterie kann der Motor mit der
Batterie eines anderen Fahrzeugs über zwei
Starthilfekabel angelassen werden. Dazu nur
Starthilfekabel mit vollisolierten Polzangen ver‐
wenden.
Hinweise GEFAHR
Durch das Berühren von spannungsführ‐
enden Bauteilen kann es zu einem Strom‐
schlag kommen. Es besteht Verletzungsgefahr
oder Lebensgefahr. Keine Bauteile berühren,
die unter Spannung stehen könnten.◀
Um Personenschäden oder Schäden an bei‐
den Fahrzeugen zu vermeiden, nicht von der
folgenden Vorgehensweise abweichen.
Vorbereitung ACHTUNG
Bei Karosseriekontakt zwischen den bei‐
den Fahrzeugen kann es während der Start‐
hilfe zu einem Kurzschluss kommen. Es be‐
Seite 237Hilfe im PannenfallMobilität237
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 238 of 281

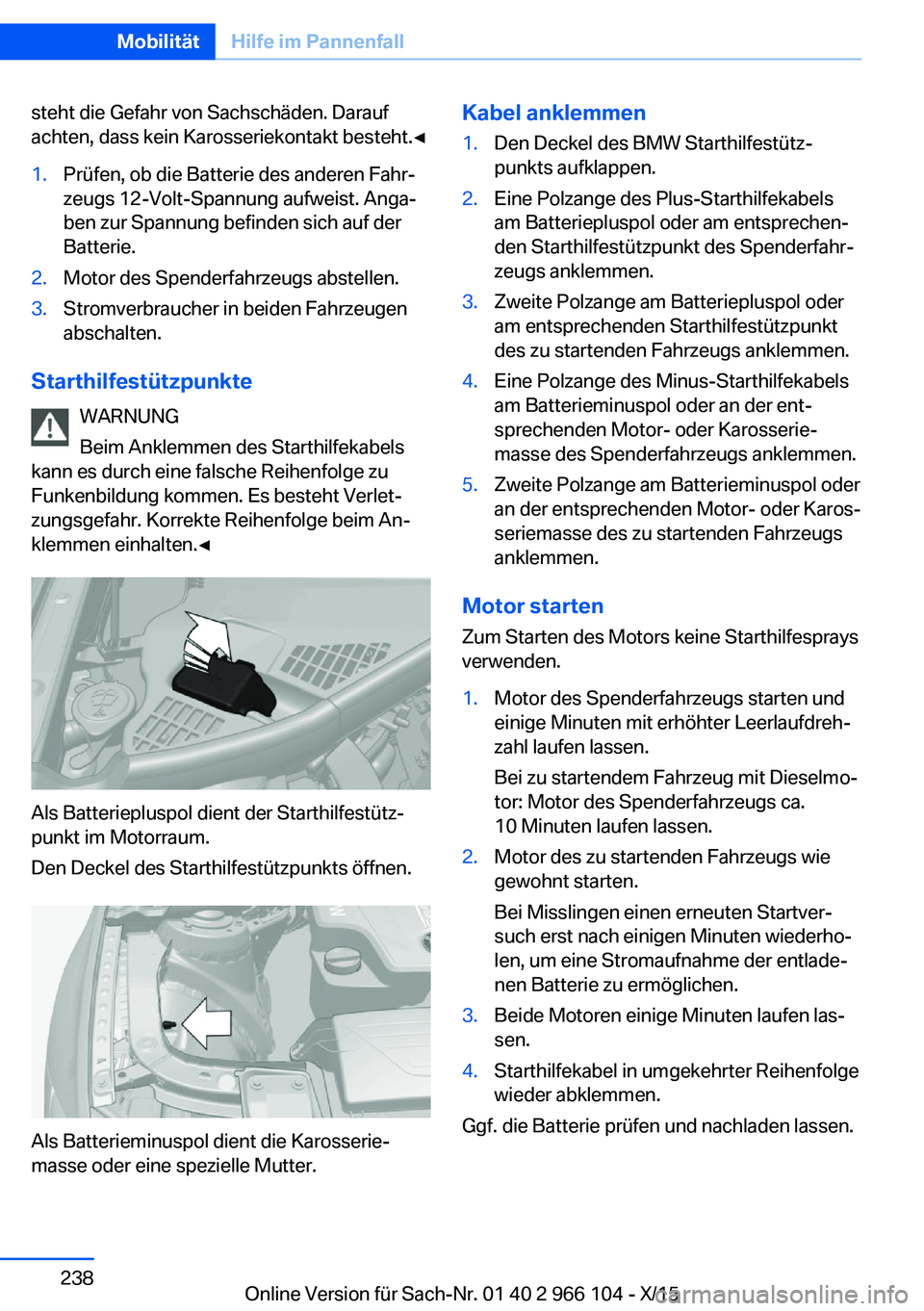

steht die Gefahr von Sachschäden. Darauf
achten, dass kein Karosseriekontakt besteht.◀1.Prüfen, ob die Batterie des anderen Fahr‐
zeugs 12-Volt-Spannung aufweist. Anga‐
ben zur Spannung befinden sich auf der
Batterie.2.Motor des Spenderfahrzeugs abstellen.3.Stromverbraucher in beiden Fahrzeugen
abschalten.
Starthilfestützpunkte
WARNUNG
Beim Anklemmen des Starthilfekabels
kann es durch eine falsche Reihenfolge zu
Funkenbildung kommen. Es besteht Verlet‐
zungsgefahr. Korrekte Reihenfolge beim An‐
klemmen einhalten.◀
Als Batteriepluspol dient der Starthilfestütz‐
punkt im Motorraum.
Den Deckel des Starthilfestützpunkts öffnen.
Als Batterieminuspol dient die Karosserie‐
masse oder eine spezielle Mutter.
Kabel anklemmen1.Den Deckel des BMW Starthilfestütz‐
punkts aufklappen.2.Eine Polzange des Plus-Starthilfekabels
am Batteriepluspol oder am entsprechen‐
den Starthilfestützpunkt des Spenderfahr‐
zeugs anklemmen.3.Zweite Polzange am Batteriepluspol oder
am entsprechenden Starthilfestützpunkt
des zu startenden Fahrzeugs anklemmen.4.Eine Polzange des Minus-Starthilfekabels
am Batterieminuspol oder an der ent‐
sprechenden Motor- oder Karosserie‐
masse des Spenderfahrzeugs anklemmen.5.Zweite Polzange am Batterieminuspol oder
an der entsprechenden Motor- oder Karos‐
seriemasse des zu startenden Fahrzeugs
anklemmen.
Motor starten
Zum Starten des Motors keine Starthilfesprays
verwenden.
1.Motor des Spenderfahrzeugs starten und
einige Minuten mit erhöhter Leerlaufdreh‐
zahl laufen lassen.
Bei zu startendem Fahrzeug mit Dieselmo‐
tor: Motor des Spenderfahrzeugs ca.
10 Minuten laufen lassen.2.Motor des zu startenden Fahrzeugs wie
gewohnt starten.
Bei Misslingen einen erneuten Startver‐
such erst nach einigen Minuten wiederho‐
len, um eine Stromaufnahme der entlade‐
nen Batterie zu ermöglichen.3.Beide Motoren einige Minuten laufen las‐
sen.4.Starthilfekabel in umgekehrter Reihenfolge
wieder abklemmen.
Ggf. die Batterie prüfen und nachladen lassen.
Seite 238MobilitätHilfe im Pannenfall238
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 239 of 281

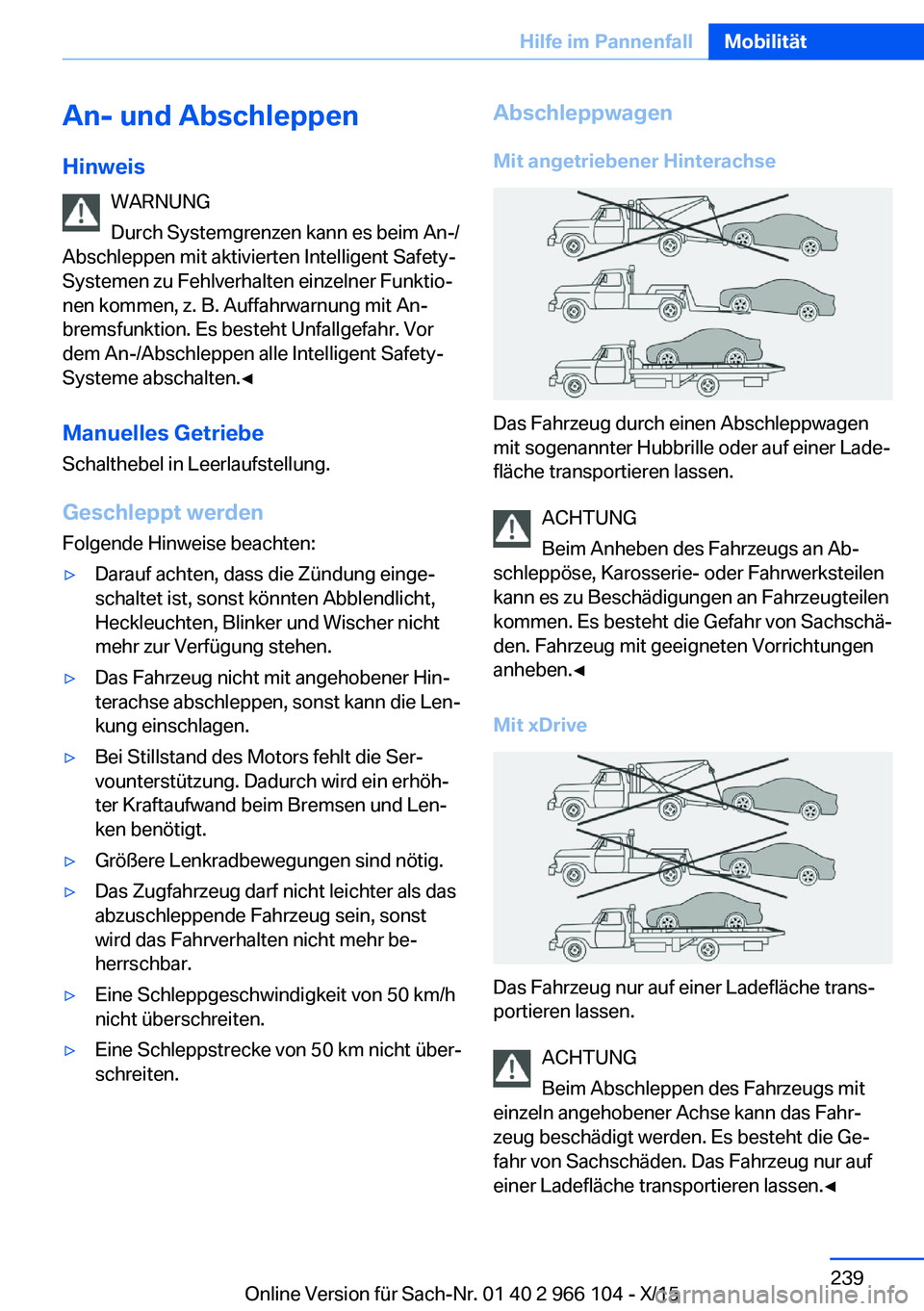

An- und AbschleppenHinweis WARNUNG
Durch Systemgrenzen kann es beim An-/
Abschleppen mit aktivierten Intelligent Safety-
Systemen zu Fehlverhalten einzelner Funktio‐
nen kommen, z. B. Auffahrwarnung mit An‐
bremsfunktion. Es besteht Unfallgefahr. Vor
dem An-/Abschleppen alle Intelligent Safety-
Systeme abschalten.◀
Manuelles Getriebe Schalthebel in Leerlaufstellung.
Geschleppt werden Folgende Hinweise beachten:▷Darauf achten, dass die Zündung einge‐
schaltet ist, sonst könnten Abblendlicht,
Heckleuchten, Blinker und Wischer nicht
mehr zur Verfügung stehen.▷Das Fahrzeug nicht mit angehobener Hin‐
terachse abschleppen, sonst kann die Len‐
kung einschlagen.▷Bei Stillstand des Motors fehlt die Ser‐
vounterstützung. Dadurch wird ein erhöh‐
ter Kraftaufwand beim Bremsen und Len‐
ken benötigt.▷Größere Lenkradbewegungen sind nötig.▷Das Zugfahrzeug darf nicht leichter als das
abzuschleppende Fahrzeug sein, sonst
wird das Fahrverhalten nicht mehr be‐
herrschbar.▷Eine Schleppgeschwindigkeit von 50 km/h
nicht überschreiten.▷Eine Schleppstrecke von 50 km nicht über‐
schreiten.Abschleppwagen
Mit angetriebener Hinterachse
Das Fahrzeug durch einen Abschleppwagen
mit sogenannter Hubbrille oder auf einer Lade‐
fläche transportieren lassen.
ACHTUNG
Beim Anheben des Fahrzeugs an Ab‐
schleppöse, Karosserie- oder Fahrwerksteilen
kann es zu Beschädigungen an Fahrzeugteilen
kommen. Es besteht die Gefahr von Sachschä‐
den. Fahrzeug mit geeigneten Vorrichtungen
anheben.◀
Mit xDrive
Das Fahrzeug nur auf einer Ladefläche trans‐
portieren lassen.
ACHTUNG
Beim Abschleppen des Fahrzeugs mit
einzeln angehobener Achse kann das Fahr‐
zeug beschädigt werden. Es besteht die Ge‐
fahr von Sachschäden. Das Fahrzeug nur auf
einer Ladefläche transportieren lassen.◀
Seite 239Hilfe im PannenfallMobilität239
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
Page 240 of 281

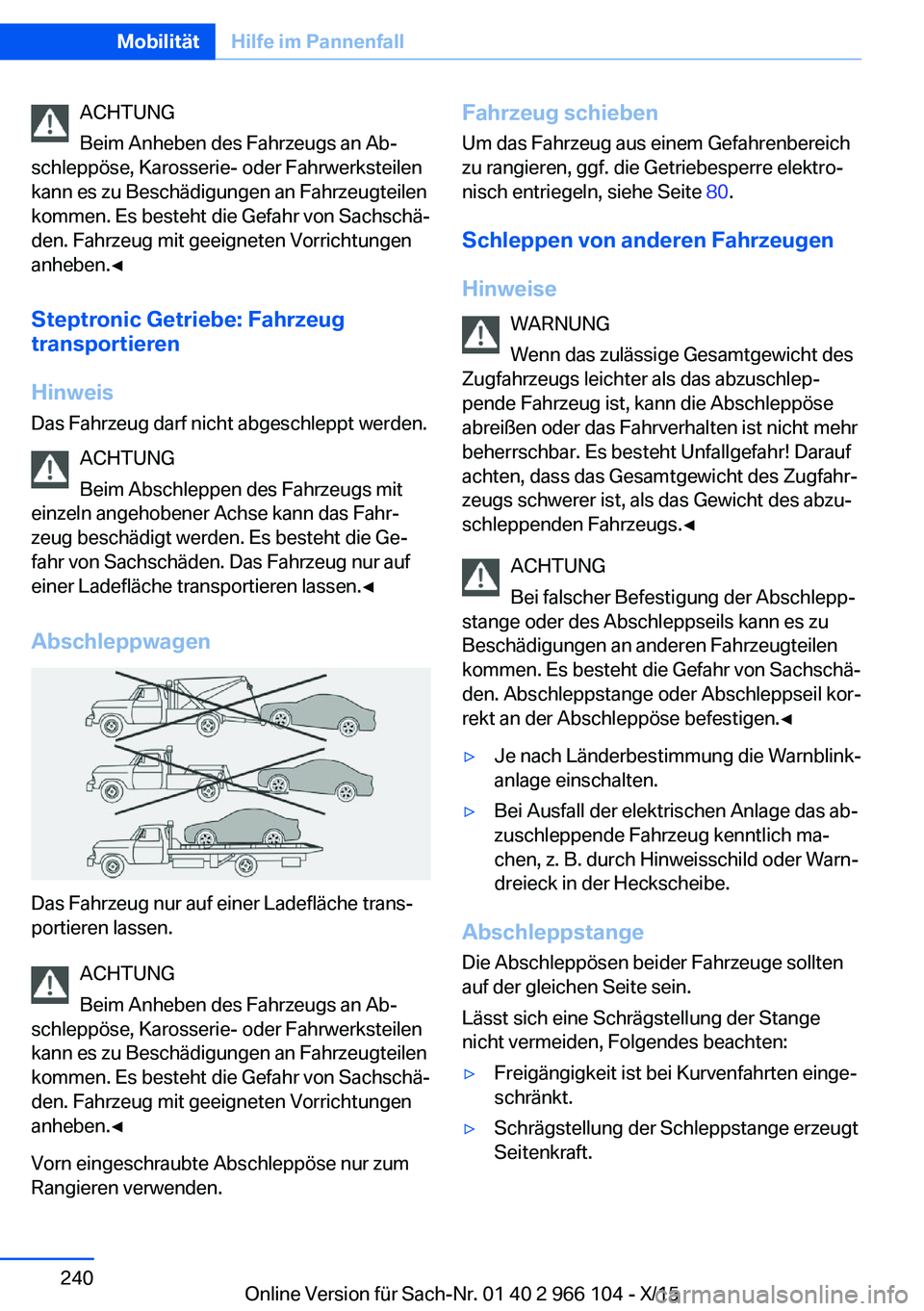

ACHTUNG
Beim Anheben des Fahrzeugs an Ab‐
schleppöse, Karosserie- oder Fahrwerksteilen
kann es zu Beschädigungen an Fahrzeugteilen
kommen. Es besteht die Gefahr von Sachschä‐
den. Fahrzeug mit geeigneten Vorrichtungen
anheben.◀
Steptronic Getriebe: Fahrzeug transportieren
Hinweis
Das Fahrzeug darf nicht abgeschleppt werden.
ACHTUNG
Beim Abschleppen des Fahrzeugs mit
einzeln angehobener Achse kann das Fahr‐
zeug beschädigt werden. Es besteht die Ge‐
fahr von Sachschäden. Das Fahrzeug nur auf
einer Ladefläche transportieren lassen.◀
Abschleppwagen
Das Fahrzeug nur auf einer Ladefläche trans‐
portieren lassen.
ACHTUNG
Beim Anheben des Fahrzeugs an Ab‐
schleppöse, Karosserie- oder Fahrwerksteilen
kann es zu Beschädigungen an Fahrzeugteilen
kommen. Es besteht die Gefahr von Sachschä‐
den. Fahrzeug mit geeigneten Vorrichtungen
anheben.◀
Vorn eingeschraubte Abschleppöse nur zum
Rangieren verwenden.
Fahrzeug schieben
Um das Fahrzeug aus einem Gefahrenbereich
zu rangieren, ggf. die Getriebesperre elektro‐
nisch entriegeln, siehe Seite 80.
Schleppen von anderen Fahrzeugen
Hinweise WARNUNG
Wenn das zulässige Gesamtgewicht des
Zugfahrzeugs leichter als das abzuschlep‐
pende Fahrzeug ist, kann die Abschleppöse
abreißen oder das Fahrverhalten ist nicht mehr
beherrschbar. Es besteht Unfallgefahr! Darauf
achten, dass das Gesamtgewicht des Zugfahr‐ zeugs schwerer ist, als das Gewicht des abzu‐schleppenden Fahrzeugs.◀
ACHTUNG
Bei falscher Befestigung der Abschlepp‐
stange oder des Abschleppseils kann es zu
Beschädigungen an anderen Fahrzeugteilen
kommen. Es besteht die Gefahr von Sachschä‐
den. Abschleppstange oder Abschleppseil kor‐
rekt an der Abschleppöse befestigen.◀▷Je nach Länderbestimmung die Warnblink‐
anlage einschalten.▷Bei Ausfall der elektrischen Anlage das ab‐
zuschleppende Fahrzeug kenntlich ma‐
chen, z. B. durch Hinweisschild oder Warn‐
dreieck in der Heckscheibe.
Abschleppstange
Die Abschleppösen beider Fahrzeuge sollten
auf der gleichen Seite sein.
Lässt sich eine Schrägstellung der Stange
nicht vermeiden, Folgendes beachten:
▷Freigängigkeit ist bei Kurvenfahrten einge‐
schränkt.▷Schrägstellung der Schleppstange erzeugt
Seitenkraft.Seite 240MobilitätHilfe im Pannenfall240
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
