BMW 3 SERIES 2016 Betriebsanleitungen (in German)

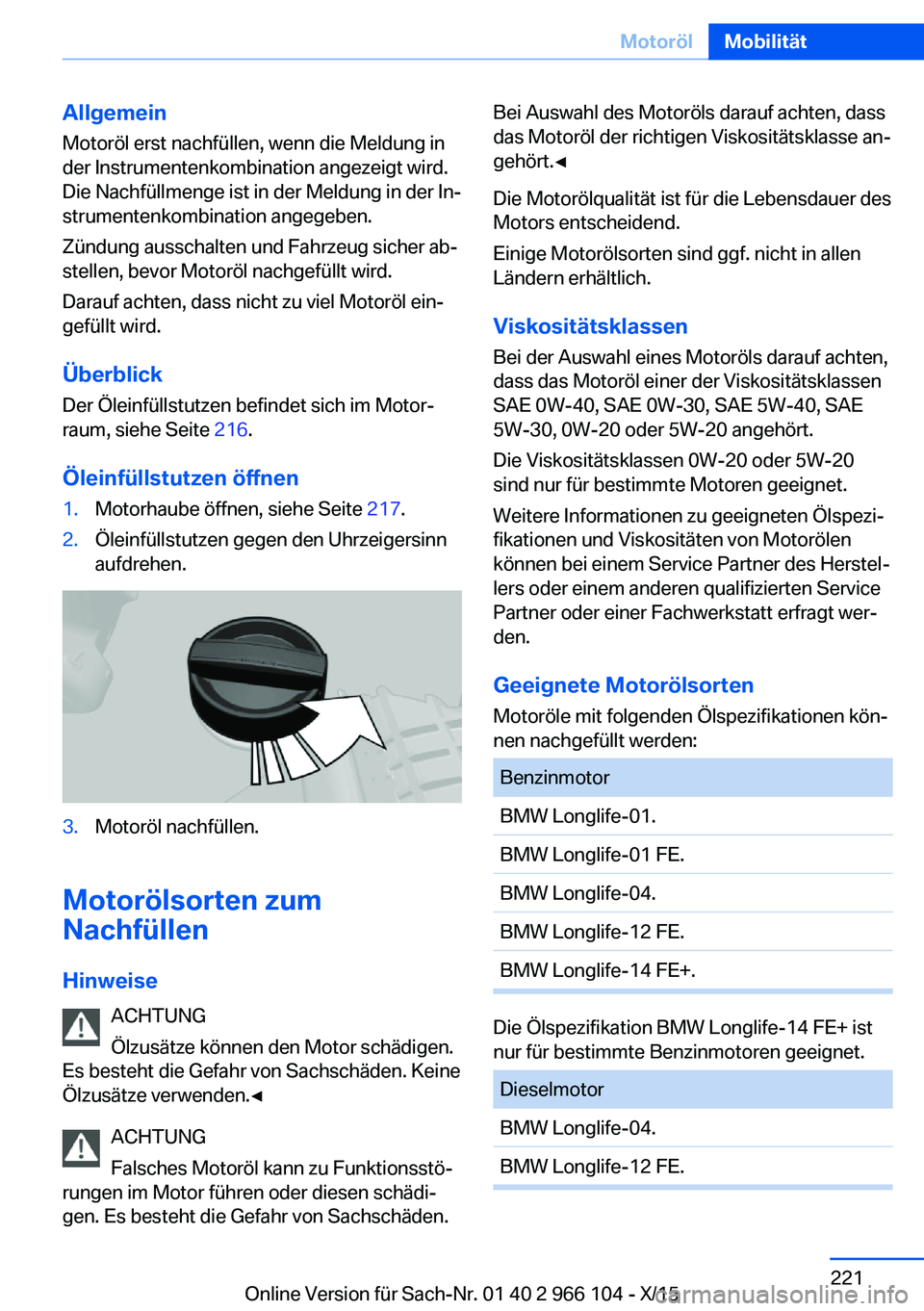

AllgemeinMotoröl erst nachfüllen, wenn die Meldung in
der Instrumentenkombination angezeigt wird.
Die Nachfüllmenge ist in der Meldung in der In‐
strumentenkombination angegeben.
Zündung ausschalten und Fahrzeug sicher ab‐
stellen, bevor Motoröl nachgefüllt wird.
Darauf achten, dass nicht zu viel Motoröl ein‐
gefüllt wird.
Überblick
Der Öleinfüllstutzen befindet sich im Motor‐
raum, siehe Seite 216.
Öleinfüllstutzen öffnen1.Motorhaube öffnen, siehe Seite 217.2.Öleinfüllstutzen gegen den Uhrzeigersinn
aufdrehen.3.Motoröl nachfüllen.
Motorölsorten zum
Nachfüllen
Hinweise ACHTUNG
Ölzusätze können den Motor schädigen.
Es besteht die Gefahr von Sachschäden. Keine
Ölzusätze verwenden.◀
ACHTUNG
Falsches Motoröl kann zu Funktionsstö‐
rungen im Motor führen oder diesen schädi‐
gen. Es besteht die Gefahr von Sachschäden.
Bei Auswahl des Motoröls darauf achten, dass
das Motoröl der richtigen Viskositätsklasse an‐
gehört.◀
Die Motorölqualität ist für die Lebensdauer des
Motors entscheidend.
Einige Motorölsorten sind ggf. nicht in allen
Ländern erhältlich.
Viskositätsklassen
Bei der Auswahl eines Motoröls darauf achten,
dass das Motoröl einer der Viskositätsklassen
SAE 0W-40, SAE 0W-30, SAE 5W-40, SAE
5W-30, 0W-20 oder 5W-20 angehört.
Die Viskositätsklassen 0W-20 oder 5W-20
sind nur für bestimmte Motoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen
können bei einem Service Partner des Herstel‐
lers oder einem anderen qualifizierten Service
Partner oder einer Fachwerkstatt erfragt wer‐
den.
Geeignete Motorölsorten Motoröle mit folgenden Ölspezifikationen kön‐
nen nachgefüllt werden:BenzinmotorBMW Longlife-01.BMW Longlife-01 FE.BMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
Die Ölspezifikation BMW Longlife-14 FE+ ist
nur für bestimmte Benzinmotoren geeignet.
DieselmotorBMW Longlife-04.BMW Longlife-12 FE.Seite 221MotorölMobilität221
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

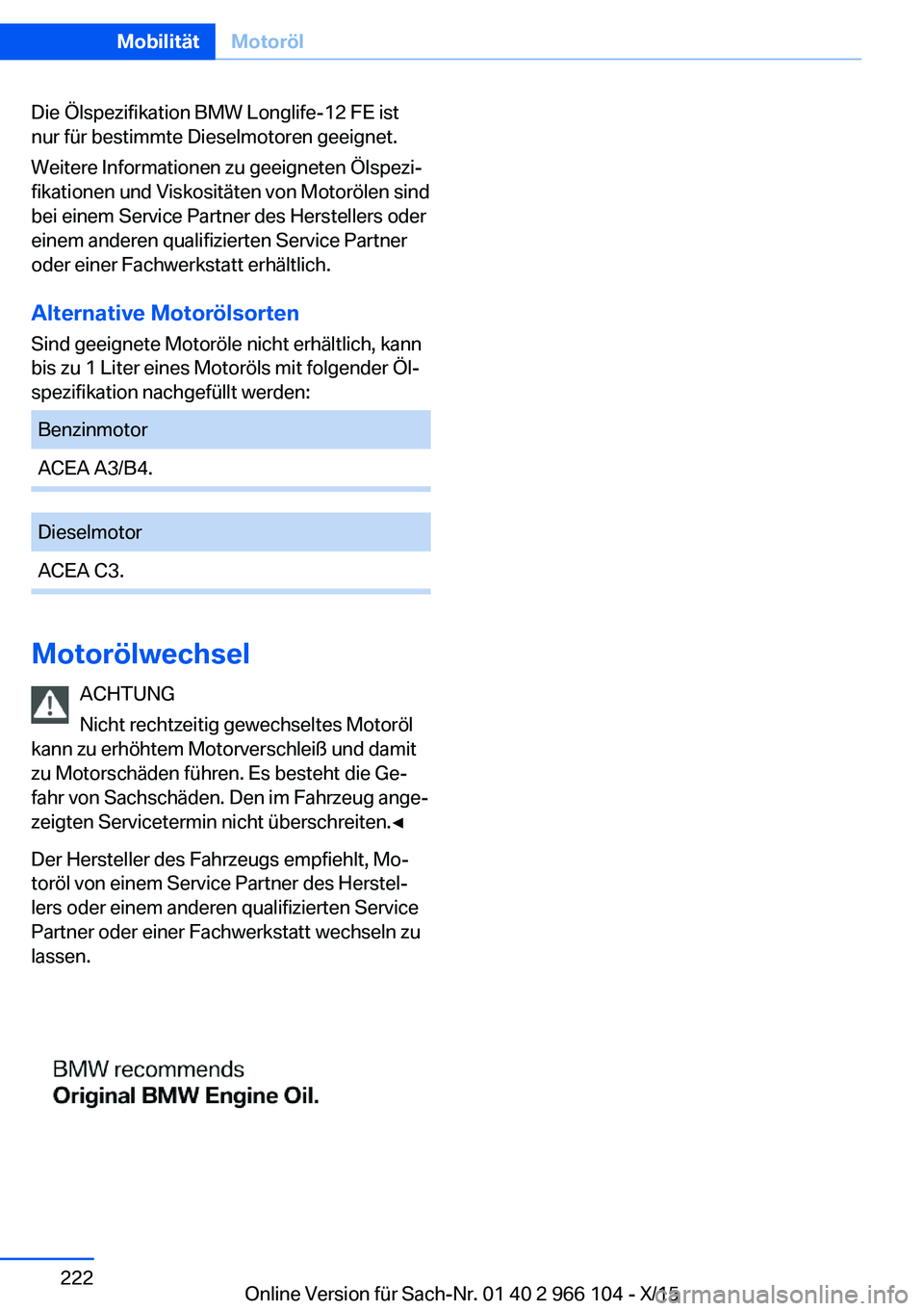

Die Ölspezifikation BMW Longlife-12 FE ist
nur für bestimmte Dieselmotoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen sind
bei einem Service Partner des Herstellers oder
einem anderen qualifizierten Service Partner
oder einer Fachwerkstatt erhältlich.
Alternative Motorölsorten
Sind geeignete Motoröle nicht erhältlich, kann
bis zu 1 Liter eines Motoröls mit folgender Öl‐
spezifikation nachgefüllt werden:BenzinmotorACEA A3/B4.DieselmotorACEA C3.
Motorölwechsel
ACHTUNG
Nicht rechtzeitig gewechseltes Motoröl
kann zu erhöhtem Motorverschleiß und damit
zu Motorschäden führen. Es besteht die Ge‐
fahr von Sachschäden. Den im Fahrzeug ange‐
zeigten Servicetermin nicht überschreiten.◀
Der Hersteller des Fahrzeugs empfiehlt, Mo‐
toröl von einem Service Partner des Herstel‐
lers oder einem anderen qualifizierten Service
Partner oder einer Fachwerkstatt wechseln zu lassen.
Seite 222MobilitätMotoröl222
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

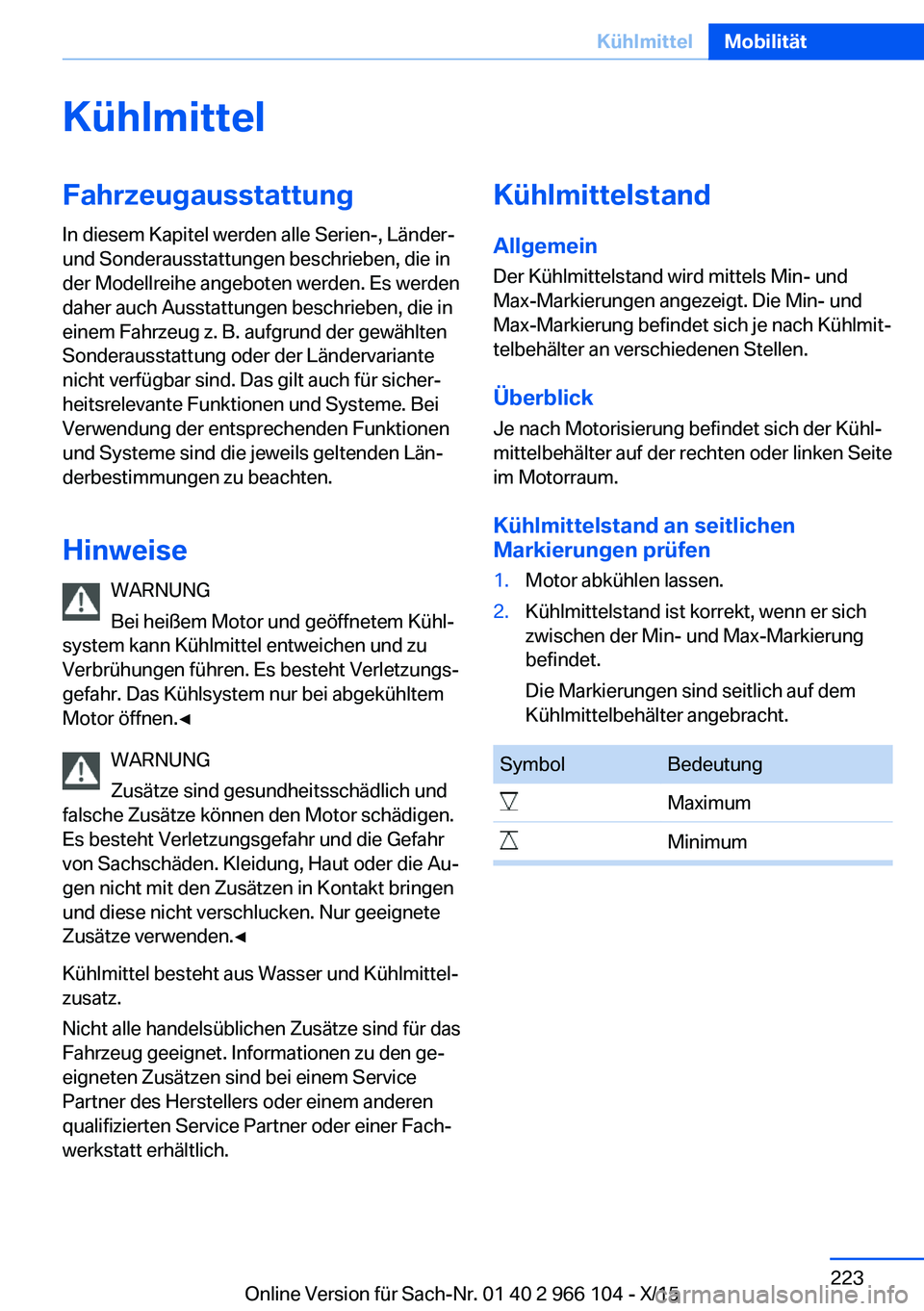

KühlmittelFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Hinweise WARNUNG
Bei heißem Motor und geöffnetem Kühl‐
system kann Kühlmittel entweichen und zu
Verbrühungen führen. Es besteht Verletzungs‐
gefahr. Das Kühlsystem nur bei abgekühltem
Motor öffnen.◀
WARNUNG
Zusätze sind gesundheitsschädlich und
falsche Zusätze können den Motor schädigen.
Es besteht Verletzungsgefahr und die Gefahr
von Sachschäden. Kleidung, Haut oder die Au‐
gen nicht mit den Zusätzen in Kontakt bringen
und diese nicht verschlucken. Nur geeignete
Zusätze verwenden.◀
Kühlmittel besteht aus Wasser und Kühlmittel‐
zusatz.
Nicht alle handelsüblichen Zusätze sind für das
Fahrzeug geeignet. Informationen zu den ge‐
eigneten Zusätzen sind bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt erhältlich.Kühlmittelstand
Allgemein Der Kühlmittelstand wird mittels Min- und
Max-Markierungen angezeigt. Die Min- und
Max-Markierung befindet sich je nach Kühlmit‐
telbehälter an verschiedenen Stellen.
Überblick
Je nach Motorisierung befindet sich der Kühl‐ mittelbehälter auf der rechten oder linken Seite
im Motorraum.
Kühlmittelstand an seitlichenMarkierungen prüfen1.Motor abkühlen lassen.2.Kühlmittelstand ist korrekt, wenn er sich
zwischen der Min- und Max-Markierung
befindet.
Die Markierungen sind seitlich auf dem
Kühlmittelbehälter angebracht.SymbolBedeutungMaximumMinimumSeite 223KühlmittelMobilität223
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

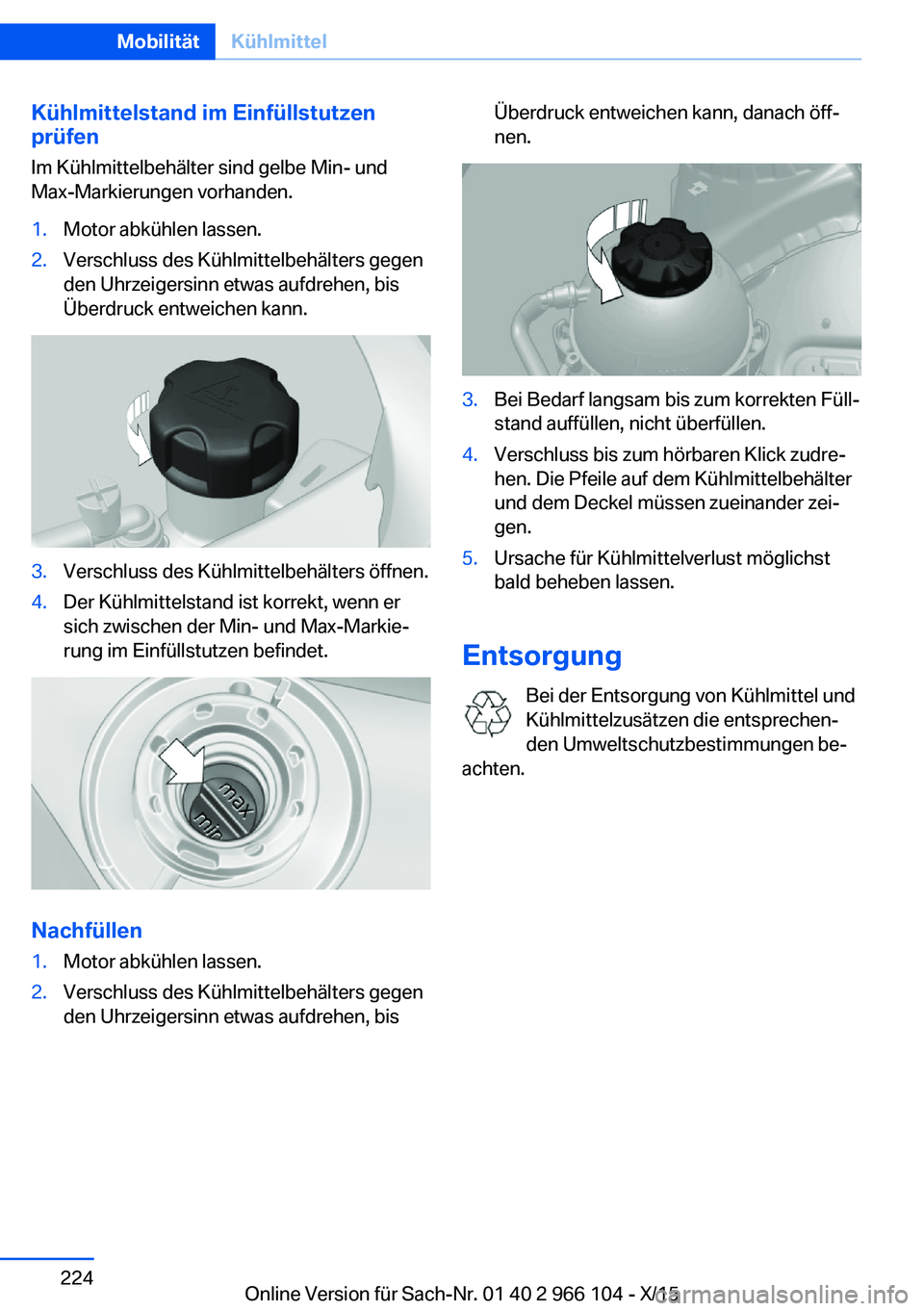

Kühlmittelstand im Einfüllstutzen
prüfen
Im Kühlmittelbehälter sind gelbe Min- und
Max-Markierungen vorhanden.1.Motor abkühlen lassen.2.Verschluss des Kühlmittelbehälters gegen
den Uhrzeigersinn etwas aufdrehen, bis
Überdruck entweichen kann.3.Verschluss des Kühlmittelbehälters öffnen.4.Der Kühlmittelstand ist korrekt, wenn er
sich zwischen der Min- und Max-Markie‐
rung im Einfüllstutzen befindet.
Nachfüllen
1.Motor abkühlen lassen.2.Verschluss des Kühlmittelbehälters gegen
den Uhrzeigersinn etwas aufdrehen, bisÜberdruck entweichen kann, danach öff‐
nen.3.Bei Bedarf langsam bis zum korrekten Füll‐
stand auffüllen, nicht überfüllen.4.Verschluss bis zum hörbaren Klick zudre‐
hen. Die Pfeile auf dem Kühlmittelbehälter
und dem Deckel müssen zueinander zei‐
gen.5.Ursache für Kühlmittelverlust möglichst
bald beheben lassen.
Entsorgung
Bei der Entsorgung von Kühlmittel und
Kühlmittelzusätzen die entsprechen‐
den Umweltschutzbestimmungen be‐
achten.
Seite 224MobilitätKühlmittel224
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

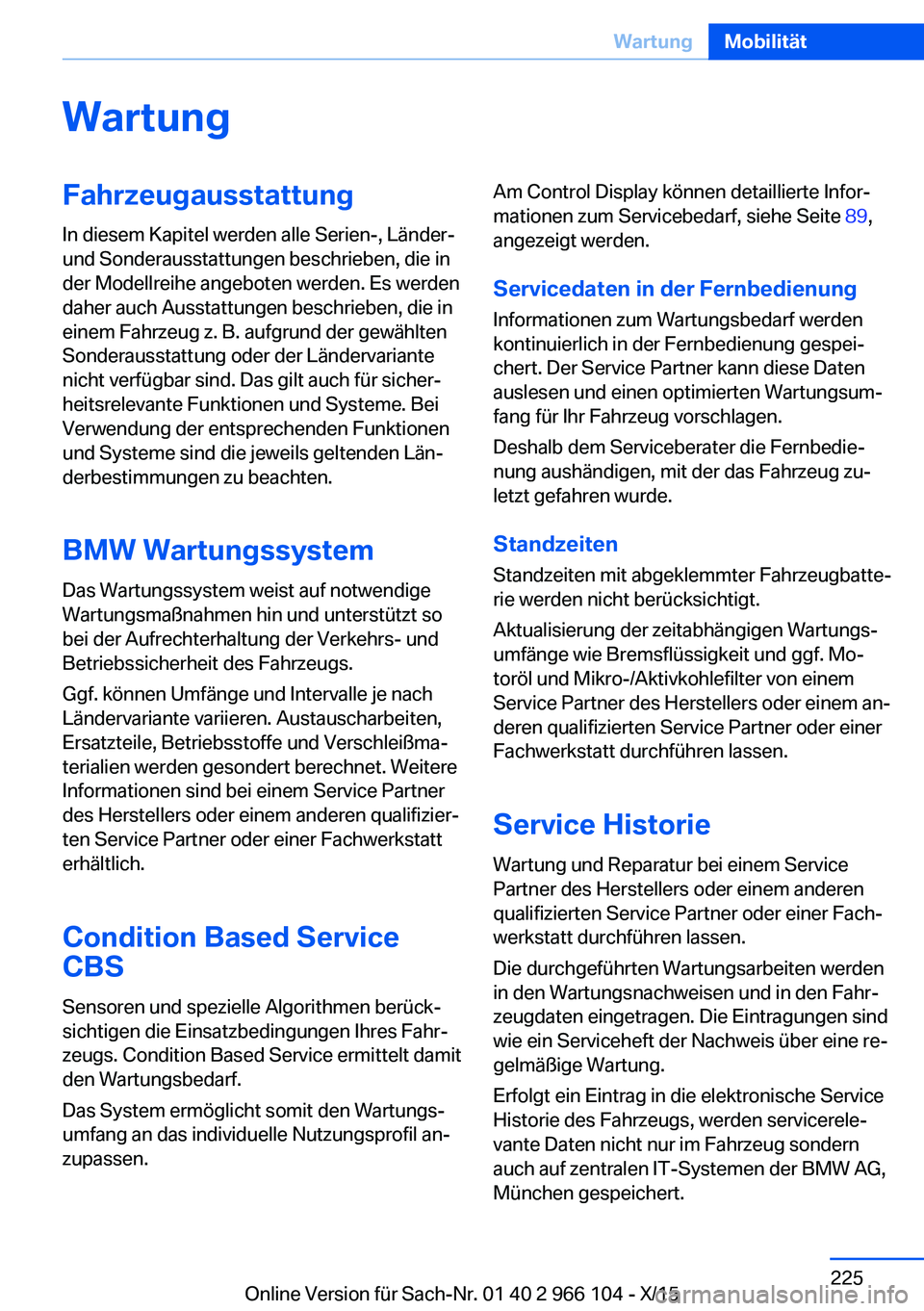

WartungFahrzeugausstattung
In diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
BMW Wartungssystem
Das Wartungssystem weist auf notwendige
Wartungsmaßnahmen hin und unterstützt so
bei der Aufrechterhaltung der Verkehrs- und
Betriebssicherheit des Fahrzeugs.
Ggf. können Umfänge und Intervalle je nach
Ländervariante variieren. Austauscharbeiten,
Ersatzteile, Betriebsstoffe und Verschleißma‐
terialien werden gesondert berechnet. Weitere
Informationen sind bei einem Service Partner
des Herstellers oder einem anderen qualifizier‐
ten Service Partner oder einer Fachwerkstatt
erhältlich.
Condition Based Service
CBS
Sensoren und spezielle Algorithmen berück‐
sichtigen die Einsatzbedingungen Ihres Fahr‐
zeugs. Condition Based Service ermittelt damit
den Wartungsbedarf.
Das System ermöglicht somit den Wartungs‐
umfang an das individuelle Nutzungsprofil an‐
zupassen.Am Control Display können detaillierte Infor‐
mationen zum Servicebedarf, siehe Seite 89,
angezeigt werden.
Servicedaten in der Fernbedienung
Informationen zum Wartungsbedarf werden
kontinuierlich in der Fernbedienung gespei‐
chert. Der Service Partner kann diese Daten
auslesen und einen optimierten Wartungsum‐
fang für Ihr Fahrzeug vorschlagen.
Deshalb dem Serviceberater die Fernbedie‐
nung aushändigen, mit der das Fahrzeug zu‐
letzt gefahren wurde.
StandzeitenStandzeiten mit abgeklemmter Fahrzeugbatte‐
rie werden nicht berücksichtigt.
Aktualisierung der zeitabhängigen Wartungs‐
umfänge wie Bremsflüssigkeit und ggf. Mo‐
toröl und Mikro-/Aktivkohlefilter von einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt durchführen lassen.
Service Historie
Wartung und Reparatur bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt durchführen lassen.
Die durchgeführten Wartungsarbeiten werden
in den Wartungsnachweisen und in den Fahr‐
zeugdaten eingetragen. Die Eintragungen sind
wie ein Serviceheft der Nachweis über eine re‐
gelmäßige Wartung.
Erfolgt ein Eintrag in die elektronische Service
Historie des Fahrzeugs, werden servicerele‐
vante Daten nicht nur im Fahrzeug sondern
auch auf zentralen IT-Systemen der BMW AG,
München gespeichert.Seite 225WartungMobilität225
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

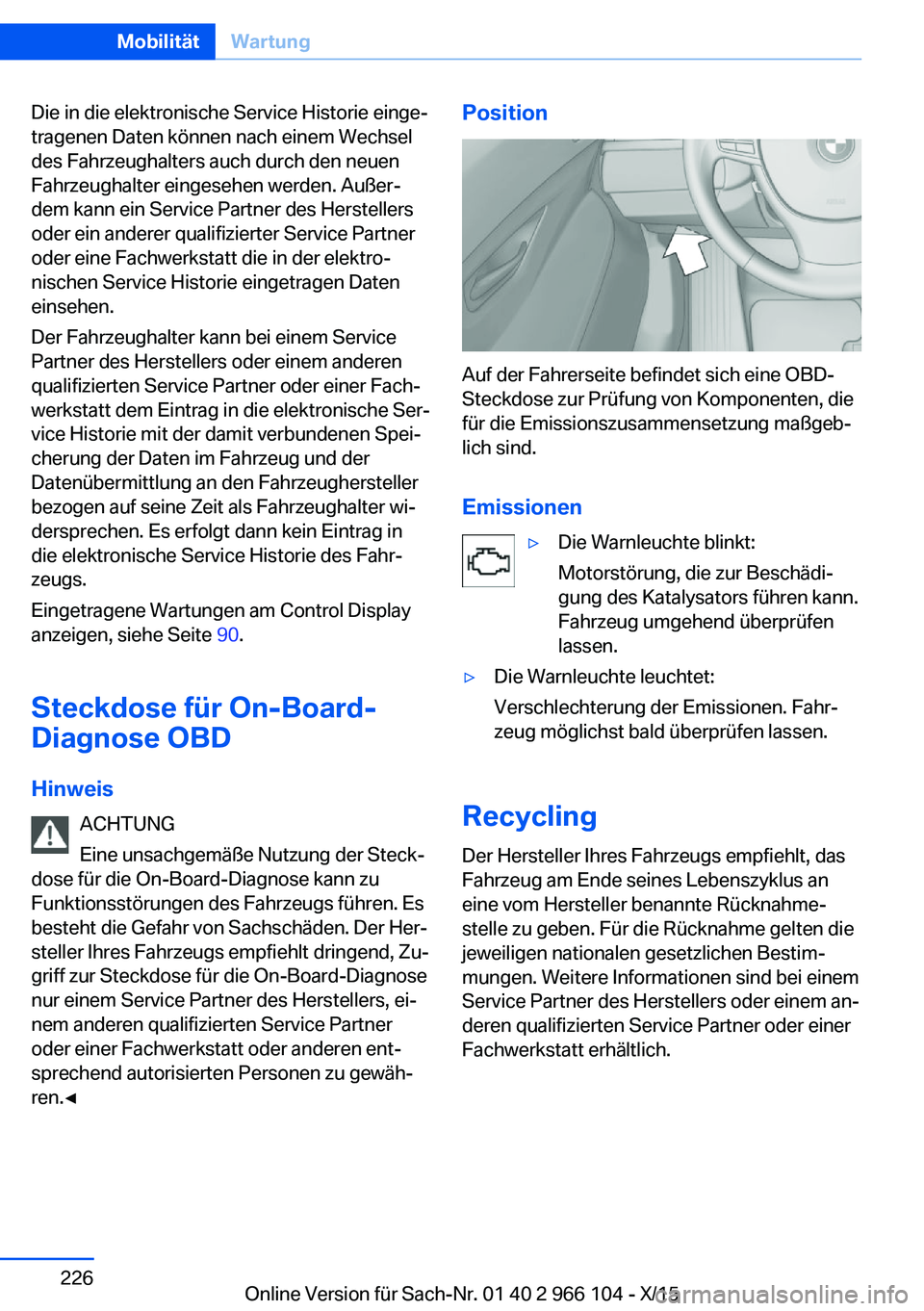

Die in die elektronische Service Historie einge‐
tragenen Daten können nach einem Wechsel
des Fahrzeughalters auch durch den neuen
Fahrzeughalter eingesehen werden. Außer‐
dem kann ein Service Partner des Herstellers
oder ein anderer qualifizierter Service Partner
oder eine Fachwerkstatt die in der elektro‐
nischen Service Historie eingetragen Daten
einsehen.
Der Fahrzeughalter kann bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt dem Eintrag in die elektronische Ser‐
vice Historie mit der damit verbundenen Spei‐
cherung der Daten im Fahrzeug und der
Datenübermittlung an den Fahrzeughersteller
bezogen auf seine Zeit als Fahrzeughalter wi‐
dersprechen. Es erfolgt dann kein Eintrag in
die elektronische Service Historie des Fahr‐
zeugs.
Eingetragene Wartungen am Control Display
anzeigen, siehe Seite 90.
Steckdose für On-Board-
Diagnose OBD
Hinweis ACHTUNG
Eine unsachgemäße Nutzung der Steck‐
dose für die On-Board-Diagnose kann zu Funktionsstörungen des Fahrzeugs führen. Es
besteht die Gefahr von Sachschäden. Der Her‐
steller Ihres Fahrzeugs empfiehlt dringend, Zu‐
griff zur Steckdose für die On-Board-Diagnose
nur einem Service Partner des Herstellers, ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt oder anderen ent‐
sprechend autorisierten Personen zu gewäh‐
ren.◀Position
Auf der Fahrerseite befindet sich eine OBD-
Steckdose zur Prüfung von Komponenten, die
für die Emissionszusammensetzung maßgeb‐
lich sind.
Emissionen
▷Die Warnleuchte blinkt:
Motorstörung, die zur Beschädi‐
gung des Katalysators führen kann.
Fahrzeug umgehend überprüfen
lassen.▷Die Warnleuchte leuchtet:
Verschlechterung der Emissionen. Fahr‐
zeug möglichst bald überprüfen lassen.
Recycling
Der Hersteller Ihres Fahrzeugs empfiehlt, das
Fahrzeug am Ende seines Lebenszyklus an
eine vom Hersteller benannte Rücknahme‐
stelle zu geben. Für die Rücknahme gelten die
jeweiligen nationalen gesetzlichen Bestim‐
mungen. Weitere Informationen sind bei einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt erhältlich.
Seite 226MobilitätWartung226
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

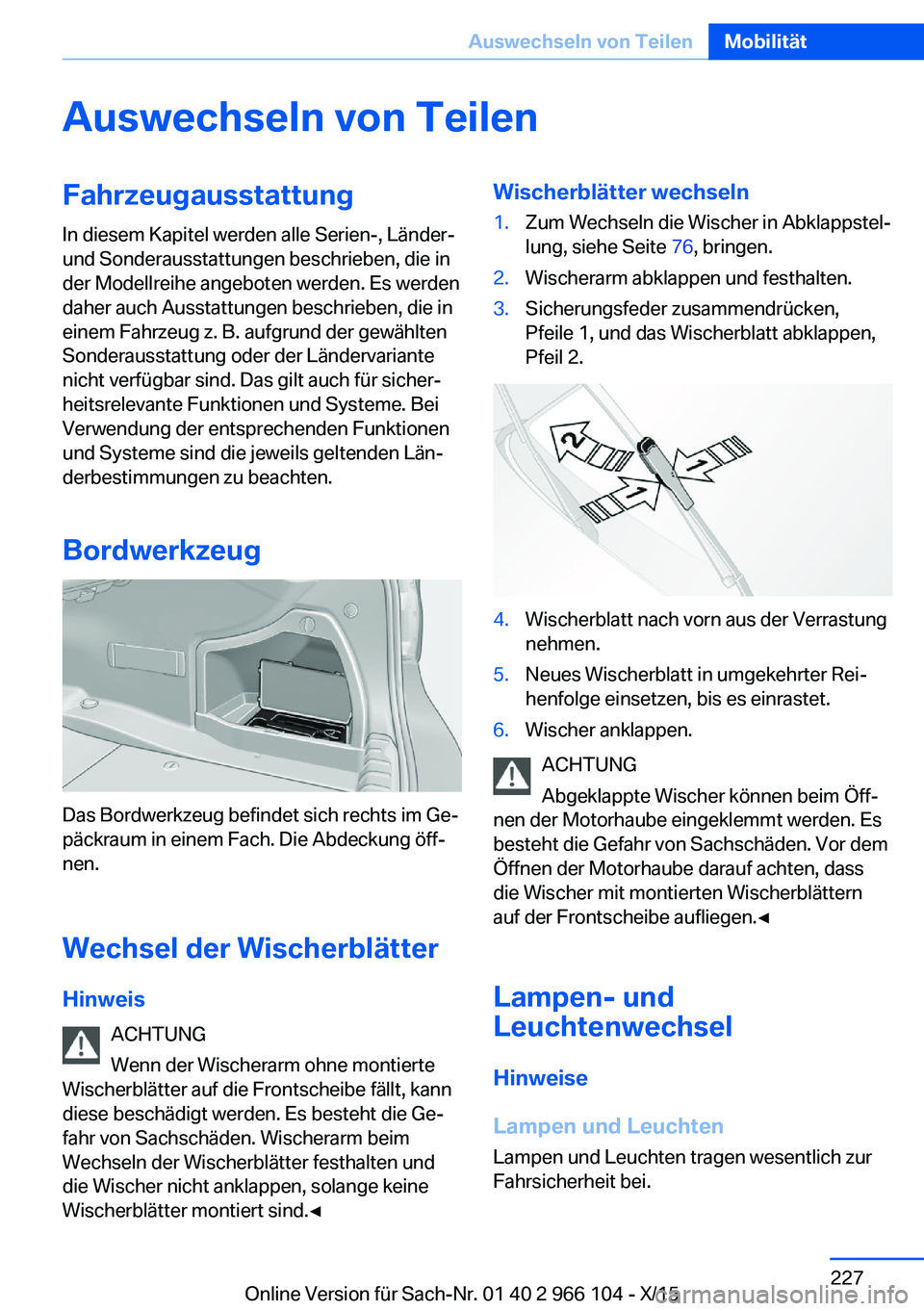

Auswechseln von TeilenFahrzeugausstattung
In diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Bordwerkzeug
Das Bordwerkzeug befindet sich rechts im Ge‐
päckraum in einem Fach. Die Abdeckung öff‐
nen.
Wechsel der Wischerblätter
Hinweis ACHTUNG
Wenn der Wischerarm ohne montierte
Wischerblätter auf die Frontscheibe fällt, kann
diese beschädigt werden. Es besteht die Ge‐
fahr von Sachschäden. Wischerarm beim
Wechseln der Wischerblätter festhalten und
die Wischer nicht anklappen, solange keine
Wischerblätter montiert sind.◀
Wischerblätter wechseln1.Zum Wechseln die Wischer in Abklappstel‐
lung, siehe Seite 76, bringen.2.Wischerarm abklappen und festhalten.3.Sicherungsfeder zusammendrücken,
Pfeile 1, und das Wischerblatt abklappen,
Pfeil 2.4.Wischerblatt nach vorn aus der Verrastung
nehmen.5.Neues Wischerblatt in umgekehrter Rei‐
henfolge einsetzen, bis es einrastet.6.Wischer anklappen.
ACHTUNG
Abgeklappte Wischer können beim Öff‐
nen der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor dem
Öffnen der Motorhaube darauf achten, dass
die Wischer mit montierten Wischerblättern
auf der Frontscheibe aufliegen.◀
Lampen- und
Leuchtenwechsel
Hinweise
Lampen und Leuchten Lampen und Leuchten tragen wesentlich zur
Fahrsicherheit bei.
Seite 227Auswechseln von TeilenMobilität227
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

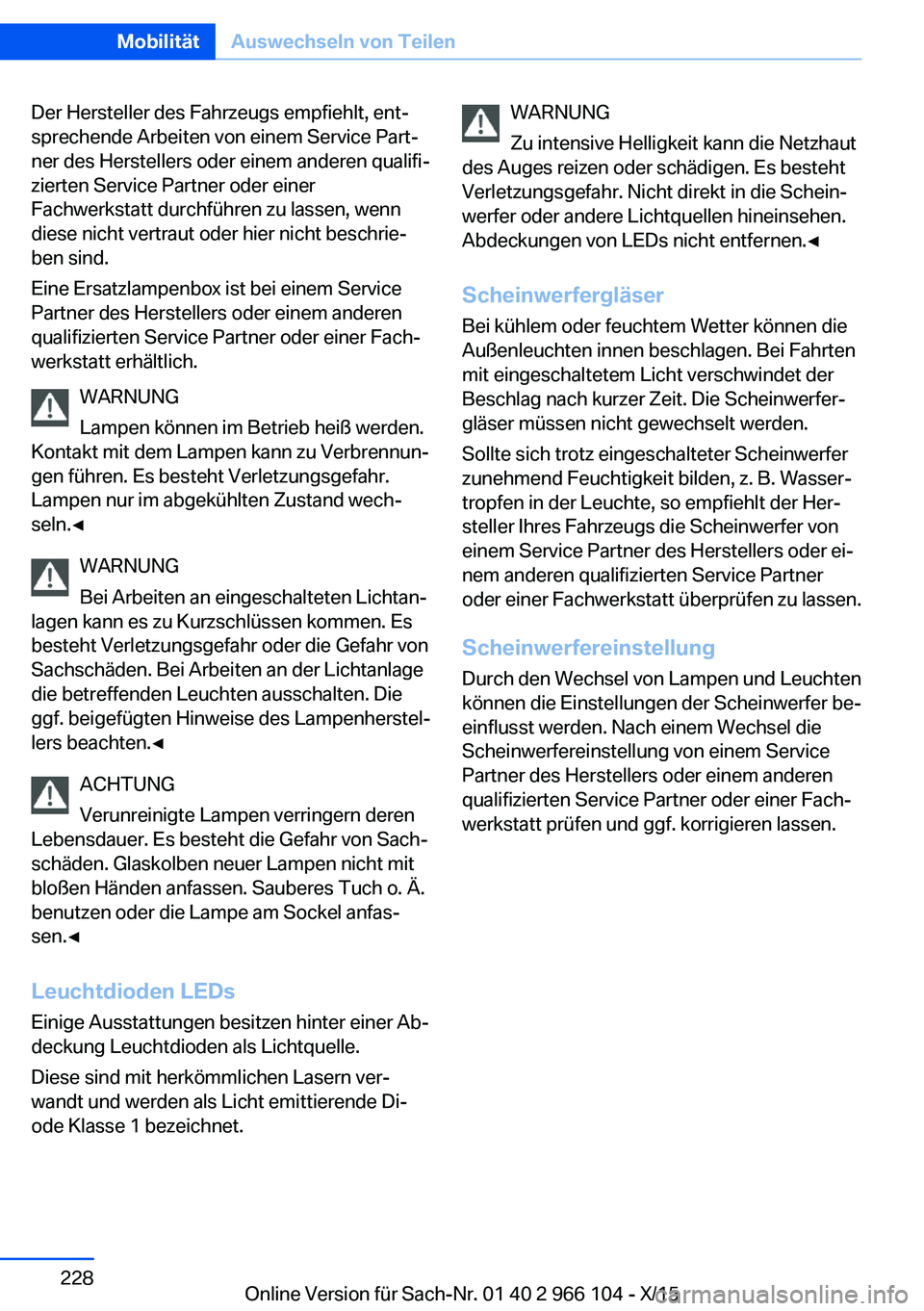

Der Hersteller des Fahrzeugs empfiehlt, ent‐
sprechende Arbeiten von einem Service Part‐
ner des Herstellers oder einem anderen qualifi‐
zierten Service Partner oder einer
Fachwerkstatt durchführen zu lassen, wenn
diese nicht vertraut oder hier nicht beschrie‐
ben sind.
Eine Ersatzlampenbox ist bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt erhältlich.
WARNUNG
Lampen können im Betrieb heiß werden.
Kontakt mit dem Lampen kann zu Verbrennun‐
gen führen. Es besteht Verletzungsgefahr.
Lampen nur im abgekühlten Zustand wech‐
seln.◀
WARNUNG
Bei Arbeiten an eingeschalteten Lichtan‐
lagen kann es zu Kurzschlüssen kommen. Es
besteht Verletzungsgefahr oder die Gefahr von
Sachschäden. Bei Arbeiten an der Lichtanlage
die betreffenden Leuchten ausschalten. Die
ggf. beigefügten Hinweise des Lampenherstel‐
lers beachten.◀
ACHTUNG
Verunreinigte Lampen verringern deren
Lebensdauer. Es besteht die Gefahr von Sach‐
schäden. Glaskolben neuer Lampen nicht mit
bloßen Händen anfassen. Sauberes Tuch o. Ä.
benutzen oder die Lampe am Sockel anfas‐
sen.◀
Leuchtdioden LEDs
Einige Ausstattungen besitzen hinter einer Ab‐
deckung Leuchtdioden als Lichtquelle.
Diese sind mit herkömmlichen Lasern ver‐
wandt und werden als Licht emittierende Di‐
ode Klasse 1 bezeichnet.WARNUNG
Zu intensive Helligkeit kann die Netzhaut
des Auges reizen oder schädigen. Es besteht
Verletzungsgefahr. Nicht direkt in die Schein‐
werfer oder andere Lichtquellen hineinsehen.
Abdeckungen von LEDs nicht entfernen.◀
Scheinwerfergläser Bei kühlem oder feuchtem Wetter können die
Außenleuchten innen beschlagen. Bei Fahrten
mit eingeschaltetem Licht verschwindet der
Beschlag nach kurzer Zeit. Die Scheinwerfer‐
gläser müssen nicht gewechselt werden.
Sollte sich trotz eingeschalteter Scheinwerfer
zunehmend Feuchtigkeit bilden, z. B. Wasser‐
tropfen in der Leuchte, so empfiehlt der Her‐
steller Ihres Fahrzeugs die Scheinwerfer von
einem Service Partner des Herstellers oder ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt überprüfen zu lassen.
Scheinwerfereinstellung Durch den Wechsel von Lampen und Leuchten
können die Einstellungen der Scheinwerfer be‐
einflusst werden. Nach einem Wechsel die Scheinwerfereinstellung von einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐ werkstatt prüfen und ggf. korrigieren lassen.Seite 228MobilitätAuswechseln von Teilen228
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

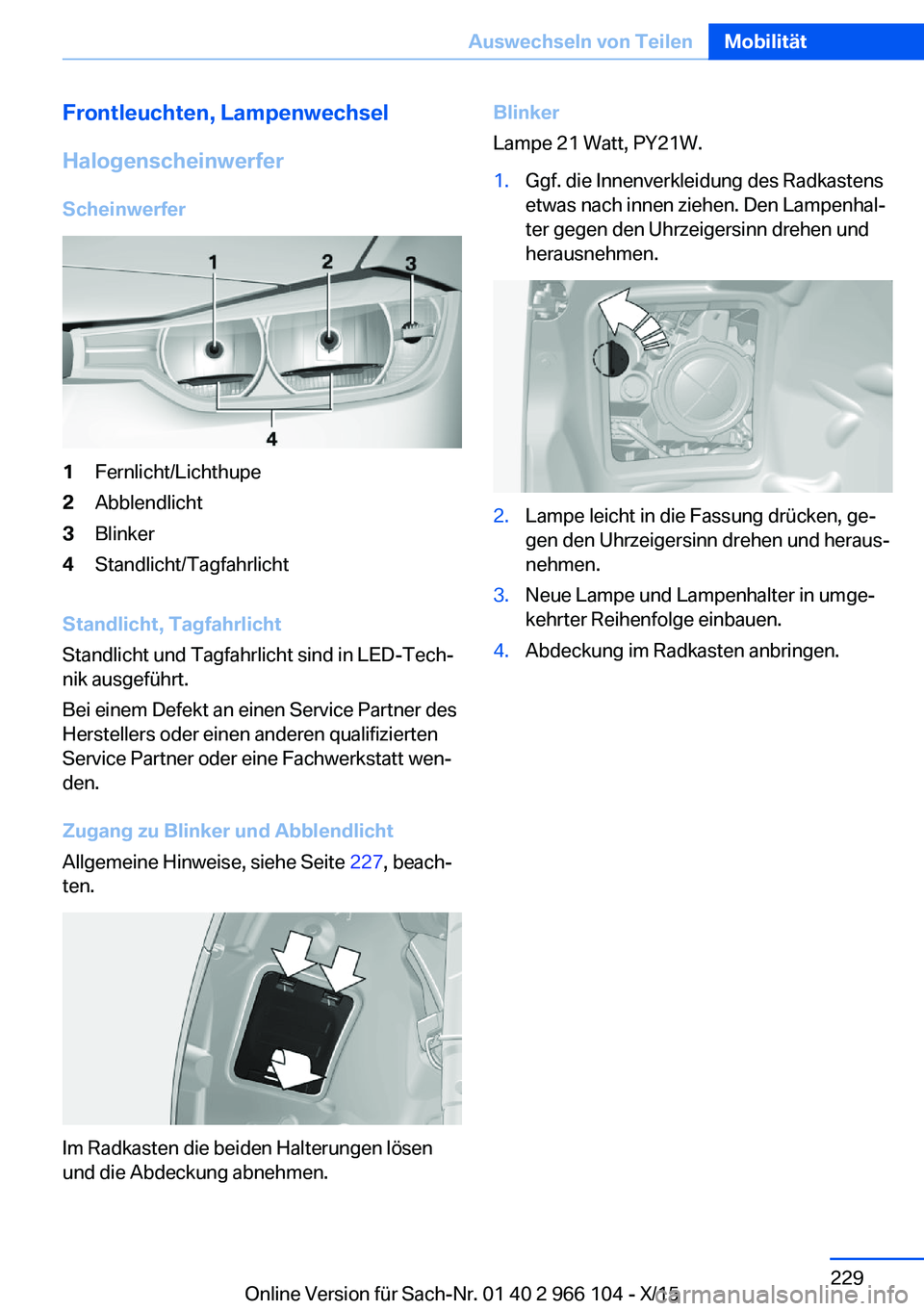

Frontleuchten, Lampenwechsel
Halogenscheinwerfer
Scheinwerfer1Fernlicht/Lichthupe2Abblendlicht3Blinker4Standlicht/Tagfahrlicht
Standlicht, Tagfahrlicht
Standlicht und Tagfahrlicht sind in LED-Tech‐
nik ausgeführt.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Zugang zu Blinker und Abblendlicht
Allgemeine Hinweise, siehe Seite 227, beach‐
ten.
Im Radkasten die beiden Halterungen lösen
und die Abdeckung abnehmen.
Blinker
Lampe 21 Watt, PY21W.1.Ggf. die Innenverkleidung des Radkastens
etwas nach innen ziehen. Den Lampenhal‐
ter gegen den Uhrzeigersinn drehen und
herausnehmen.2.Lampe leicht in die Fassung drücken, ge‐
gen den Uhrzeigersinn drehen und heraus‐
nehmen.3.Neue Lampe und Lampenhalter in umge‐
kehrter Reihenfolge einbauen.4.Abdeckung im Radkasten anbringen.Seite 229Auswechseln von TeilenMobilität229
Online Version für Sach-Nr. 01 40 2 966 104 - X/15

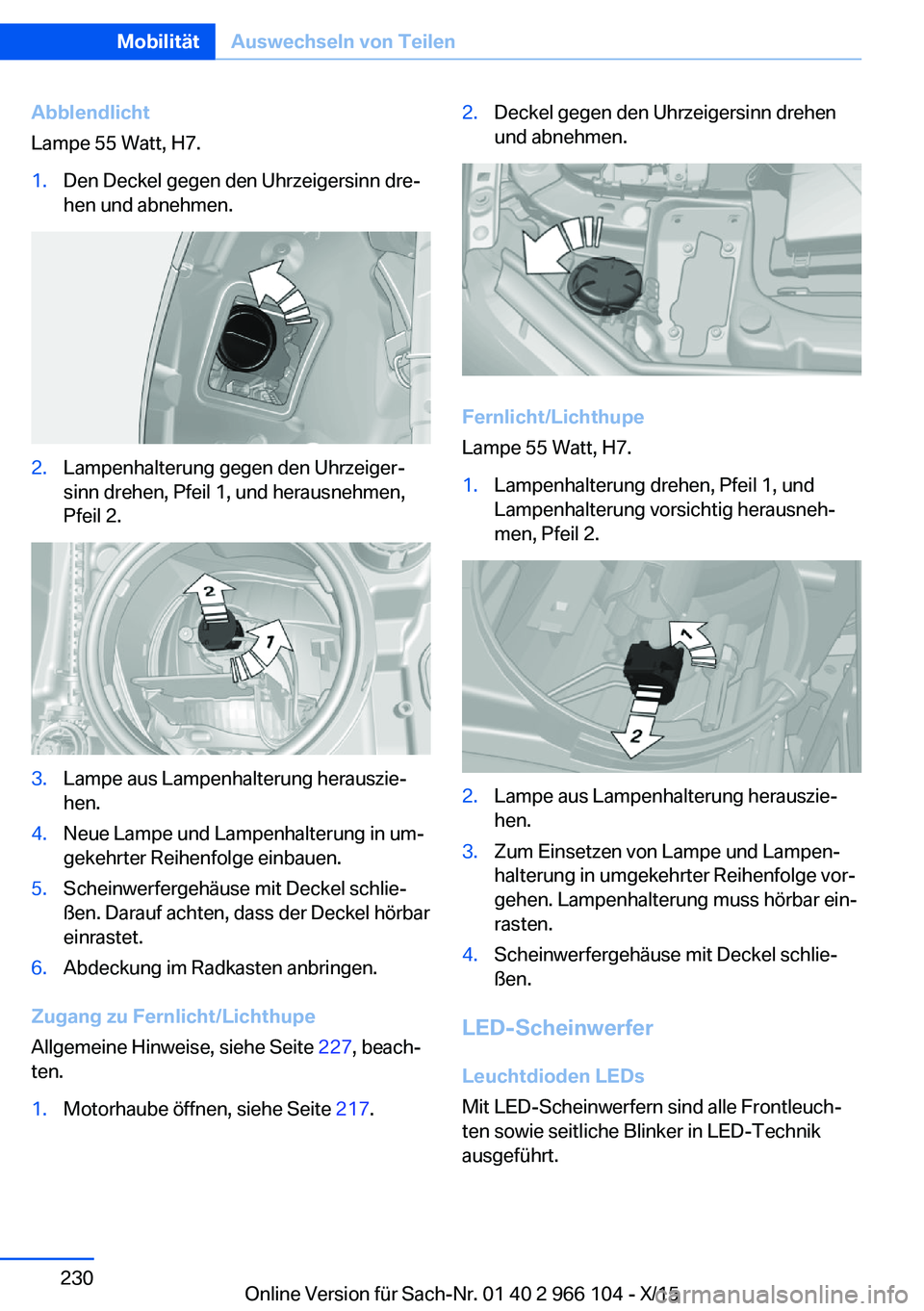

Abblendlicht
Lampe 55 Watt, H7.1.Den Deckel gegen den Uhrzeigersinn dre‐
hen und abnehmen.2.Lampenhalterung gegen den Uhrzeiger‐
sinn drehen, Pfeil 1, und herausnehmen,
Pfeil 2.3.Lampe aus Lampenhalterung herauszie‐
hen.4.Neue Lampe und Lampenhalterung in um‐
gekehrter Reihenfolge einbauen.5.Scheinwerfergehäuse mit Deckel schlie‐
ßen. Darauf achten, dass der Deckel hörbar
einrastet.6.Abdeckung im Radkasten anbringen.
Zugang zu Fernlicht/Lichthupe
Allgemeine Hinweise, siehe Seite 227, beach‐
ten.
1.Motorhaube öffnen, siehe Seite 217.2.Deckel gegen den Uhrzeigersinn drehen
und abnehmen.
Fernlicht/Lichthupe
Lampe 55 Watt, H7.
1.Lampenhalterung drehen, Pfeil 1, und
Lampenhalterung vorsichtig herausneh‐
men, Pfeil 2.2.Lampe aus Lampenhalterung herauszie‐
hen.3.Zum Einsetzen von Lampe und Lampen‐
halterung in umgekehrter Reihenfolge vor‐
gehen. Lampenhalterung muss hörbar ein‐
rasten.4.Scheinwerfergehäuse mit Deckel schlie‐
ßen.
LED-Scheinwerfer
Leuchtdioden LEDs
Mit LED-Scheinwerfern sind alle Frontleuch‐
ten sowie seitliche Blinker in LED-Technik
ausgeführt.
Seite 230MobilitätAuswechseln von Teilen230
Online Version für Sach-Nr. 01 40 2 966 104 - X/15
