COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
T6153
CYL. 3 IGNITION COIL . . . . . . . . . . . . . .
RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-3
T6154 CYL. 4 IGNITION COIL . . . . . . . . . . . . . . RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X0 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2
X2 . . . .
BATTERY B+ START POINT . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-2
X9 . . . .
B+ JUNCTION POINT . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-2
X13 . . (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . LH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2 00-4
X14 . . (30 PINS, NATURAL) . . . . . . . . . . . . . . . . LH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2 00-4
X16 . .
(26 PINS, NATURAL) . . . . . . . . . . . . . . . .
LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . .
17-3
00-2
X17 . . (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . 17-3 00-2
X20 . . (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2 04-2
X22 . . (26 PINS, GRAY) . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2 00-2
X32 . .
(12 PINS, NATURAL) . . . . . . . . . . . . . . . .
LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-2
02-4
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2 02-4
X35 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . 20-2 02-4
X44 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . .
03-4
X45 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X51 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X52 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X53 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . .
03-4
X56 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
Page 222 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X58 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X63 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-4
X64 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X65 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-4
X69 . .
(25 PINS, GRAY) . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-2
04-2
X70 . .
(7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-3
05-2
X72 . . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2 03-6
X74 . . (50 PINS, YELLOW) . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 04-1
X78 . .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH footwell on clutch pedal support bracket behind LH footwell trim . . . . .
15-3
03-1
X85 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3 05-3
X105 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X106 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X107 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . .
07-3
X111 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment top of brake fluid reservoir . . . . . . . . . 09-2
X113 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . above RH front wheel well behind RH front wheel . . . . . . . . . . . . . . . . . . . . . 07-2 09-2
X114 .
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
above LH front wheel well behind LH front wheel . . . . . . . . . . . . . . . . . . . . . .
07-2
09-2
X116 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH footwell on clutch pedal support bracket behind LH footwell trim . . . . . 15-3
X118 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . above LH front wheel well behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . 07-2
X121 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3
X123 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . .
14-3
X128 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front of vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
Page 223 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X132 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front of engine compartment
X133 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front of engine compartment
X137 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH front of vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X142 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . under rear of car LH side of on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X143 .
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
under rear of car RH side of RH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-1
09-2
X163 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-3
05-3
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X168 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . top of steering column
X173 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-3
X256 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . ahead of RH front door in lower RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 03-5
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . ahead of LH front door in lower LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-5
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . 17-3 01-3
X272 .
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
under roof center panel
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . below RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3 00-3
X292 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X295 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-2
03-3
X311 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 01-1
X312 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . 29-1
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1
X316 .
(4 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-2
07-1
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . 01-4
Page 224 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . 22-3 01-4
X322 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
03-6
X324 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 07-1
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . 09-1 06-3
X336 .
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . .
under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-3
03-6
X351 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in upper RH B–pillar
X352 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in upper LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
X371 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-3
X372 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
in RH front bumper
X379 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . on lift gate
X380 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . on lift gate
X381 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1 01-1
X382 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15-1
01-1
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under rear of car LH side of on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
X389 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
X390 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box
X400 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-4
X401 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1
X402 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-1
X413 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
at back of rear window shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X423 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever . . . . . . . . . . . . . . . . . . . . . . 15-2

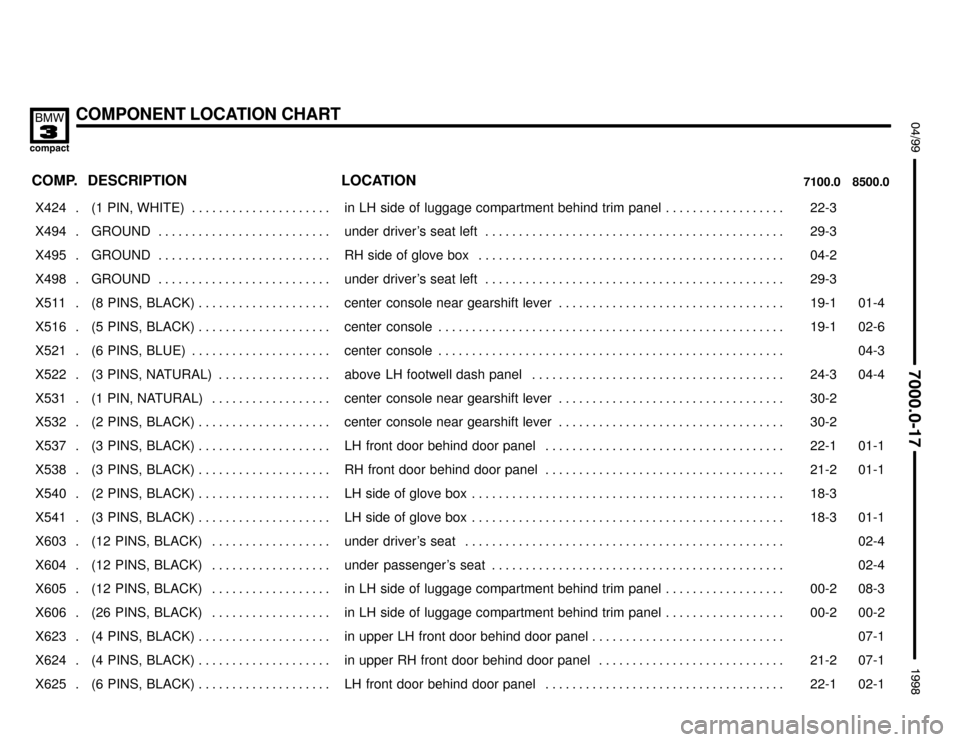

Page 225 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X424 . (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . 22-3
X494 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29-3
X495 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X498 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X511 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-1
01-4
X516 .
(5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-1
02-6
X521 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X522 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . above LH footwell dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3 04-4
X531 .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
X532 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X537 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 01-1
X538 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 01-1
X540 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-3
X541 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 01-1
X603 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-4
X604 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
under passenger’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-4
X605 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . 00-2 08-3
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . 00-2 00-2
X623 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in upper LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X624 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in upper RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-2
07-1
X625 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 02-1

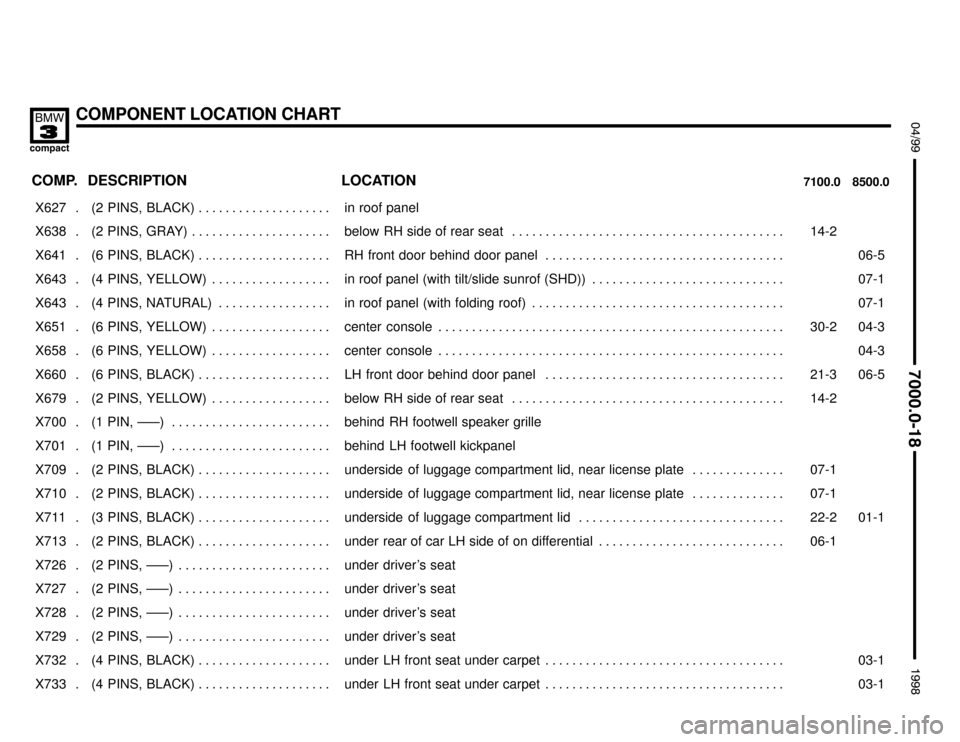

Page 226 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X627 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in roof panel
X638 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-2
X641 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-5
X643 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . in roof panel (with tilt/slide sunrof (SHD)) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X643 .
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . .
in roof panel (with folding roof) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-1
X651 .
(6 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
04-3
X658 . (6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X660 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3 06-5
X679 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-2
X700 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X701 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X709 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . 07-1
X710 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid, near license plate . . . . . . . . . . . . . .
07-1
X711 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2 01-1
X713 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under rear of car LH side of on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X726 .
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . .
under driver’s seat
X727 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat
X728 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat
X729 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat
X732 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
X733 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
Page 227 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X734 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under passenger’s seat
X735 .
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . .
under passenger’s seat
X736 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under passenger’s seat
X737 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . under passenger’s seat
X740 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-3
03-1
X741 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-3
03-1
X742 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . RH front door in door at key lock assembly
X744 . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 08-1
X745 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
right footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X746 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X747 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
X748 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3 01-1
X749 .
(4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
08-1
X753 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X768 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . 06-2
X769 .
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
in the engine compartment near RH headlight assembly . . . . . . . . . . . . . . .
06-2
X770 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . 14-1
X771 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-1
X778 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH front seat belt buckle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X782 .
(3 PINS, ORANGE) . . . . . . . . . . . . . . . . .
LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-3
09-1
X783 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
Page 228 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X816 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X817 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
rear of engine compartment behind RH fresh air cowl
X861 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X904 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 03-1
X905 .
(5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-2
X1014
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
X1148 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X1165 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X1166
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-2
X1170 (42 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X1176 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . 11-3 04-2
X1178 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . below center console LH side of gearshift selector 19-3
X1193
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X1241 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
X1245 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . above LH sun visor
X1246
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . .
above RH sun visor
X1292 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X1380 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X1381 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X1441
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
X1517 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
Page 229 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1518 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard
X1522
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center of dashboard
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
X1646 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1659
(15 PINS, YELLOW) . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-2
00-3
X1814
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-4
X1843 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . on lift gate
X1844 (1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . on lift gate
X1845
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
on lift gate
X1846 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1847 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X1883 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1 07-2
X1884
(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-2
X1885 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3 01-1
X1886 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under driver’s seat right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1890
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front of engine compartment on auxiliary fan . . . . . . . . . . . . . . . . . . . . . . . . . .
11-1
06-4
X1892 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X6000 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X6002 (20 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2 00-1
X6031
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-3
01-6
X6101 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . top center of engine
Page 230 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6102 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . top center of engine
X6103
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
top center of engine
X6104 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . top center of engine
X6120 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X6130
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
03-2
X6131
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
X6133 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X6150 (7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3 08-4
X6151
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-5
X6152 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-5
X6153 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-5
X6154 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-5
X6163
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2
X6203 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3
X6209
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front of engine HALL EFFECT CAMSHAFT SENSOR . . . . . . . . . . . . . . . . .
03-2
X6217 (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . top front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3 06-1
X6231 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X6232 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-2 06-1
X6240
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
top front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-1
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2 03-2
