BMW 318ti 1998 E36 Electrical Troubleshooting Manual
Manufacturer: BMW, Model Year: 1998, Model line: 318ti, Model: BMW 318ti 1998 E36Pages: 281, PDF Size: 2.95 MB
Page 231 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6255 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2 03-2
X6263
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-2
X6300 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . 03-4
X6301 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . 03-4
X6304
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . .
03-4
X6326
(9 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-1
03-4
X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 05-2
X6456 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . 05-2
X6509
CABLE SOCKET ALTERNATOR B+ . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
X6510
CABLE SOCKET STARTER,
TERMINAL 50 . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6511
CABLE SOCKET STARTER,
TERMINAL 30h . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6512
CABLE SOCKET STARTER,
TERMINAL 30 . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X7509
CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment
X8500 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X8503
(10 PINS, NATURAL) . . . . . . . . . . . . . . . .
center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . .
19-2
02-3
X8505 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-5
X8507 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X8511 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under front of car LH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-3
Page 232 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X8516 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2
X9997
(2 PINS, ORANGE) . . . . . . . . . . . . . . . . .
behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-1
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X10012 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
X10013
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . .
top of steering column
X10070
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-3
X10071 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3
X10074 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
X10075
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
near RH headlight assembly
X10094 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-5
X10216 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . driver’s seat right
X10217
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
passenger’s seat left
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 01-1
X10234 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X10245
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
X10246 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10247 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . in RH side of luggage compartment
X10248 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X10249
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment
X10250 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
Page 233 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10260 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . LH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2 01-1
X10261
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-3
08-1
X10262 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-4
X10263 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X10271
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X11250
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
01-2
X11289 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11290 (3 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11379
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . .
front RH side of engine compartment near RH headlight assembly . . . . . .
08-3
05-3
X11393 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . 03-4
X11394 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . 06-2
X11395 (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-5
X13006
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1
X13009 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box right
X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X13025
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-4
X13057 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X13170 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . behind side panel, right from RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
X13171 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . RH rear wheel well, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 09-4
X13176
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . .
in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-3
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1 00-3

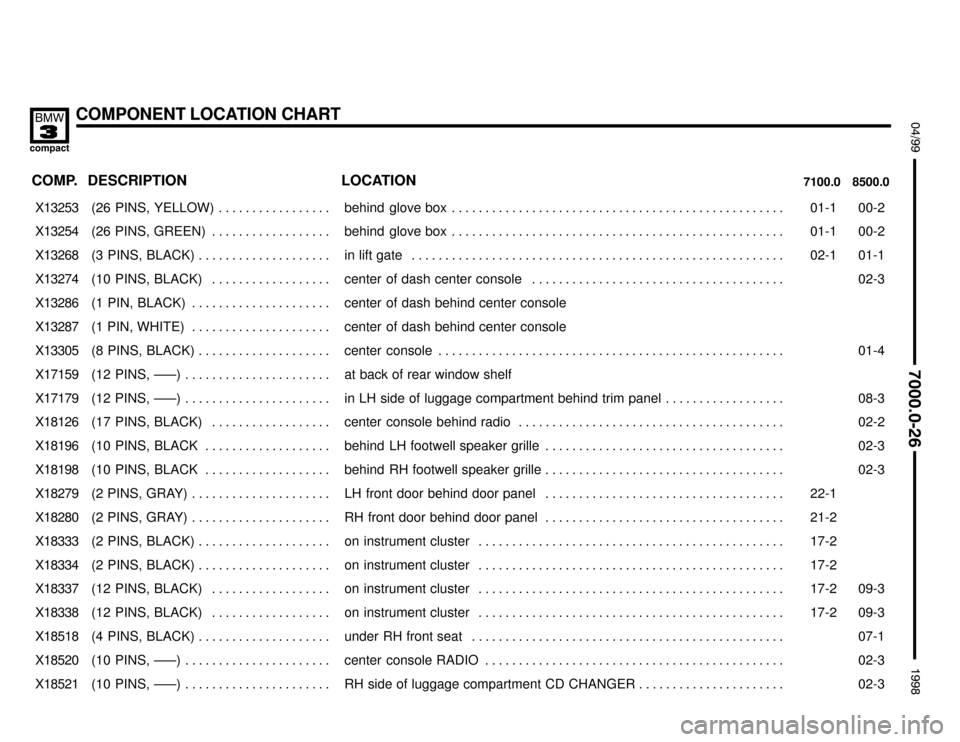

Page 234 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X13253 (26 PINS, YELLOW) . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1 00-2
X13254
(26 PINS, GREEN) . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
00-2
X13268 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1 01-1
X13274 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . center of dash center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
X13286
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . .
center of dash behind center console
X13287
(1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . .
center of dash behind center console
X13305 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-4
X17159 (12 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . at back of rear window shelf
X17179
(12 PINS, –––) . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . .
08-3
X18126 (17 PINS, BLACK) . . . . . . . . . . . . . . . . . . center console behind radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X18196 (10 PINS, BLACK . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
X18198 (10 PINS, BLACK . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
X18279
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . .
LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
X18280 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
X18333 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
X18334
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-2
X18337 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 09-3
X18338 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . on instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 09-3
X18518 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X18520
(10 PINS, –––) . . . . . . . . . . . . . . . . . . . . . .
center console RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-3
X18521 (10 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . RH side of luggage compartment CD CHANGER . . . . . . . . . . . . . . . . . . . . . . 02-3
Page 235 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
X18723 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X18994
(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . .
LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-3
01-3
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . center console right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3 05-4
X62001 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1 06-1
X62002
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
under center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-3
06-1
X90260
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . .
RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
X91009 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . in passenger’s seat area
Y1 . . . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . 11-3
Y2 . . . .
AIR CONDITIONING COMPRESSOR .
front RH side of engine compartment
Y4z . . . WATER VALVE . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3
Y5 . . . . DRIVER’S SIDE MIRROR . . . . . . . . . . . . in upper LH front door
Y6 . . . . PASSENGER’S SIDE MIRROR . . . . . . . in upper RH front door
Y19 . .
SHIFT–LOCK . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-3
Y199 . CARBON CANISTER VALVE . . . . . . . . . behind side panel, right from RH rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3
Y6101 CYL. 1 FUEL INJECTION VALVE . . . . . on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y6102
CYL. 2 FUEL INJECTION VALVE . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-2
Y6103 CYL. 3 FUEL INJECTION VALVE . . . . . on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y6104 CYL. 4 FUEL INJECTION VALVE . . . . . on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
Y6120 EVAPORATIVE EMISSION VALVE . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
Y6130
IDLE SPEED CONTROL VALVE . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
Page 236 of 281
COMPONENT LOCATION CHART
:
!
COMP.8500.0 7100.0LOCATION DESCRIPTION
Y6131
INTAKE AIR RESONANCE CHANGE-
OVER VALVE . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
Y6133 AIR PUMP . . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
Y6163
SECONDARY AIR PUMP VALVE . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2
Y6263 FUEL CHANGEOVER VALVE . . . . . . . . under LH center of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
Y8505y TRANSMISSION VALVE UNIT . . . . . . . . on RH side of transmission
Page 237 of 281
A18
HIFI AMPLIFIER
X605
X606
A6000
ENGINE CONTROL
MODULE (DME)
A8500
TRANSMISSION
CONTROL MODULE
(EGS)
A56
TILT/SLIDE SUN-
ROOF CONTROL
ASSEMBLY
E34
FRONT DOME
LIGHT/MAP READ-
ING ASSEMBLY
X336
7100.0 COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
!
Page 238 of 281
X13252X13253X13254
A8
CRUISE CONTROL
MODULE
(TEMPOMAT)X22
A52
SLIP CONTROL
MODULE
(ABS/ASC)
A836
ELECTRONIC
IMMOBILIZER
CONTROL MODULE
(EWS II)
X74
A12
SUPPLEMENTAL
RESTRAINT
SYSTEM CONTROL
MODULE
X1441
A104
BODY
ELECTRONICS
CONTROL MODULE
(ZKE IV)
COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
!
X1659
Page 239 of 281
A36
REAR WIPER/
WASHER INTERVAL
CONTROL MODULE
X90260
X10260
X13268
X13057
A835
TRANSMITTER
MODULE (EWS II)
COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
!
A51
WIPER/WASHER
MODULE
X285
A64
WIPER/WASHER
MODULE (LOW II)
Page 240 of 281
X2
BATTERY B+
START POINT P90
FRONT POWER
DISTRIBUTION BOX
G1
BATTERY X6509
X9
B+ JUNCTION
POINT X0
B+ JUNCTION
POINTG6509
GENERATOR
COMPONENT LOCATION VIEWS
!
