Rijden in bochten
Als de ingestelde snelheid te hoog is voor een
bocht, wordt de snelheid in de bocht iets ver‐
minderd, maar bochten worden niet van te vo‐
ren herkend. Daarom met aangepaste snelheid
een bocht inrijden.
In scherpe bochten kunnen in verband met het
beperkte detectiegebied van het systeem situ‐
aties optreden waarbij een voorligger niet of te
laat wordt herkend.
Bij het naderen van een bocht kan het systeem
in verband met de kromming van de bocht
kortstondig reageren op voertuigen die zich op
de andere rijstrook bevinden. Een eventuele
vertraging van de auto door het systeem kan
worden verholpen door kort te accelereren.
Na het loslaten van het gaspedaal is het sys‐
teem weer actief en wordt de snelheid weer
automatisch geregeld.
Wegrijden De auto kan bijv. in volgende situaties niet au‐
tomatisch vertrekken:
▷Bij steile hellingen.▷Voor verhogingen in het wegdek.▷Met een zware aanhanger.
In deze gevallen het gaspedaal bedienen.
Weersomstandigheden
Bij ongunstige weers- of lichtomstandigheden,
bijv. bij regen, sneeuwval, smeltende sneeuw,
mist of tegenlicht, kan een verslechterde waar‐
neming van voertuigen en kortstondige onder‐
brekingen van al waargenomen voertuigen op‐
treden. Oplettend rijden en zelf reageren op de
heersende verkeerssituatie. Evt. actief ingrij‐
pen, bijv. door remmen, sturen of uitwijken.
Storing Het systeem kan niet worden geactiveerd als
de radarsensor niet correct is gericht, veroor‐
zaakt bijv. door een parkeerschade.
Er wordt een Check-Control-melding weerge‐
geven als het systeem is uitgevallen.
Snelheidsregeling
Principe De systeem houdt een snelheid aan die met de
toetsen op het stuurwiel is opgegeven. Boven‐
dien remt het systeem als op een neerwaartse
helling de remwerking van de motor niet vol‐
staat.
Algemeen
Naargelang de voertuiginstelling kunnen de
kenmerken van de snelheidsregeling op be‐
paalde punten veranderen.
Aanwijzingen WAARSCHUWING
Het gebruik van het systeem kan in de
volgende situaties tot een verhoogd gevaar
voor ongevallen leiden:
▷Bij bochtig wegverloop.▷Bij druk verkeer.Seite 141RijcomfortBediening141
Online Edition for Part no. 01 40 2 963 964 - VI/15

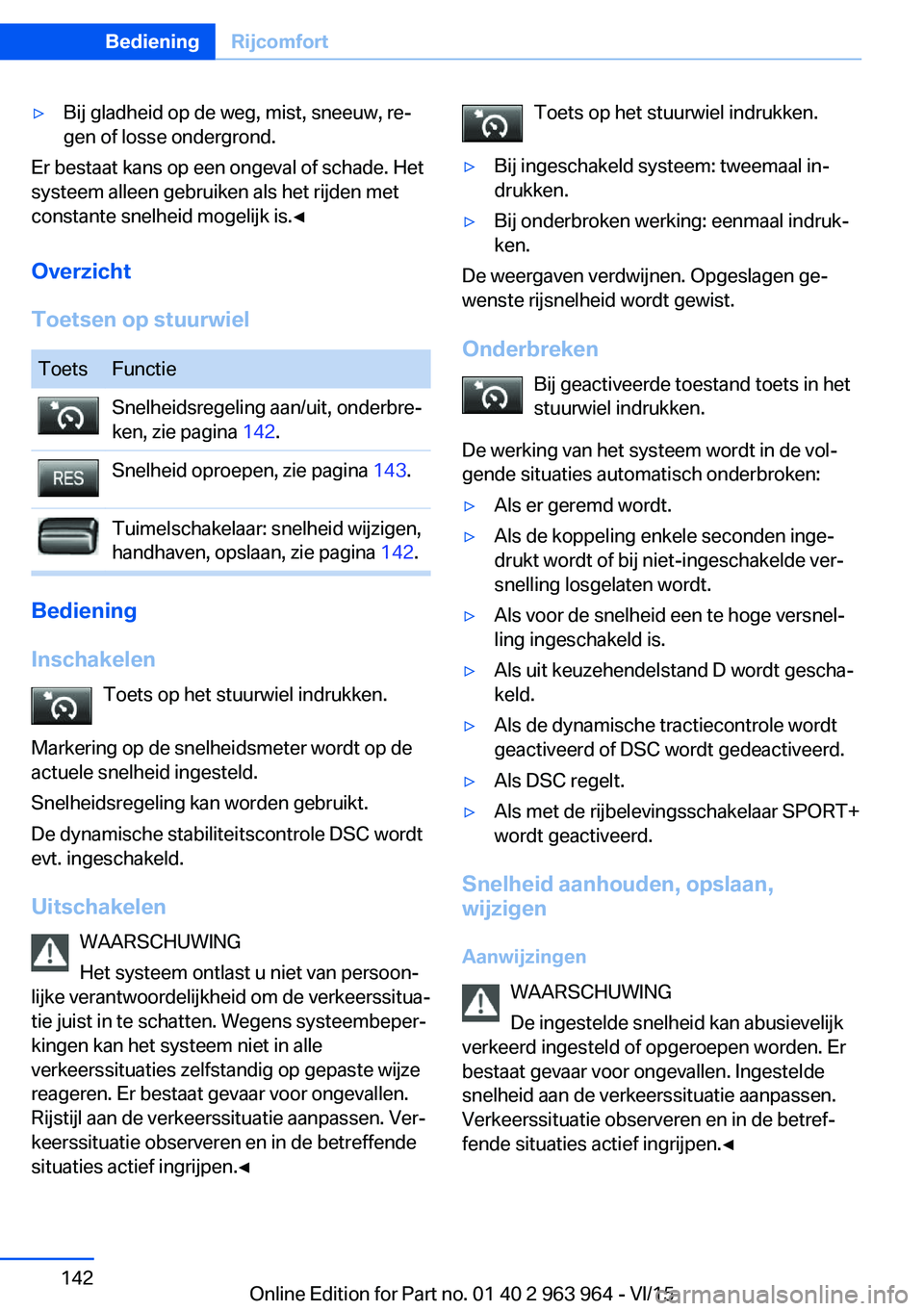

▷Bij gladheid op de weg, mist, sneeuw, re‐
gen of losse ondergrond.
Er bestaat kans op een ongeval of schade. Het
systeem alleen gebruiken als het rijden met
constante snelheid mogelijk is.◀
Overzicht
Toetsen op stuurwiel
ToetsFunctieSnelheidsregeling aan/uit, onderbre‐
ken, zie pagina 142.Snelheid oproepen, zie pagina 143.Tuimelschakelaar: snelheid wijzigen,
handhaven, opslaan, zie pagina 142.
Bediening
Inschakelen Toets op het stuurwiel indrukken.
Markering op de snelheidsmeter wordt op de
actuele snelheid ingesteld.
Snelheidsregeling kan worden gebruikt.
De dynamische stabiliteitscontrole DSC wordt
evt. ingeschakeld.
Uitschakelen WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Wegens systeembeper‐
kingen kan het systeem niet in alle
verkeerssituaties zelfstandig op gepaste wijze
reageren. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Ver‐
keerssituatie observeren en in de betreffende
situaties actief ingrijpen.◀
Toets op het stuurwiel indrukken.▷Bij ingeschakeld systeem: tweemaal in‐
drukken.▷Bij onderbroken werking: eenmaal indruk‐
ken.
De weergaven verdwijnen. Opgeslagen ge‐
wenste rijsnelheid wordt gewist.
Onderbreken Bij geactiveerde toestand toets in het
stuurwiel indrukken.
De werking van het systeem wordt in de vol‐
gende situaties automatisch onderbroken:
▷Als er geremd wordt.▷Als de koppeling enkele seconden inge‐
drukt wordt of bij niet-ingeschakelde ver‐
snelling losgelaten wordt.▷Als voor de snelheid een te hoge versnel‐
ling ingeschakeld is.▷Als uit keuzehendelstand D wordt gescha‐
keld.▷Als de dynamische tractiecontrole wordt
geactiveerd of DSC wordt gedeactiveerd.▷Als DSC regelt.▷Als met de rijbelevingsschakelaar SPORT+
wordt geactiveerd.
Snelheid aanhouden, opslaan,
wijzigen
Aanwijzingen WAARSCHUWING
De ingestelde snelheid kan abusievelijk
verkeerd ingesteld of opgeroepen worden. Er
bestaat gevaar voor ongevallen. Ingestelde
snelheid aan de verkeerssituatie aanpassen.
Verkeerssituatie observeren en in de betref‐
fende situaties actief ingrijpen.◀
Seite 142BedieningRijcomfort142
Online Edition for Part no. 01 40 2 963 964 - VI/15

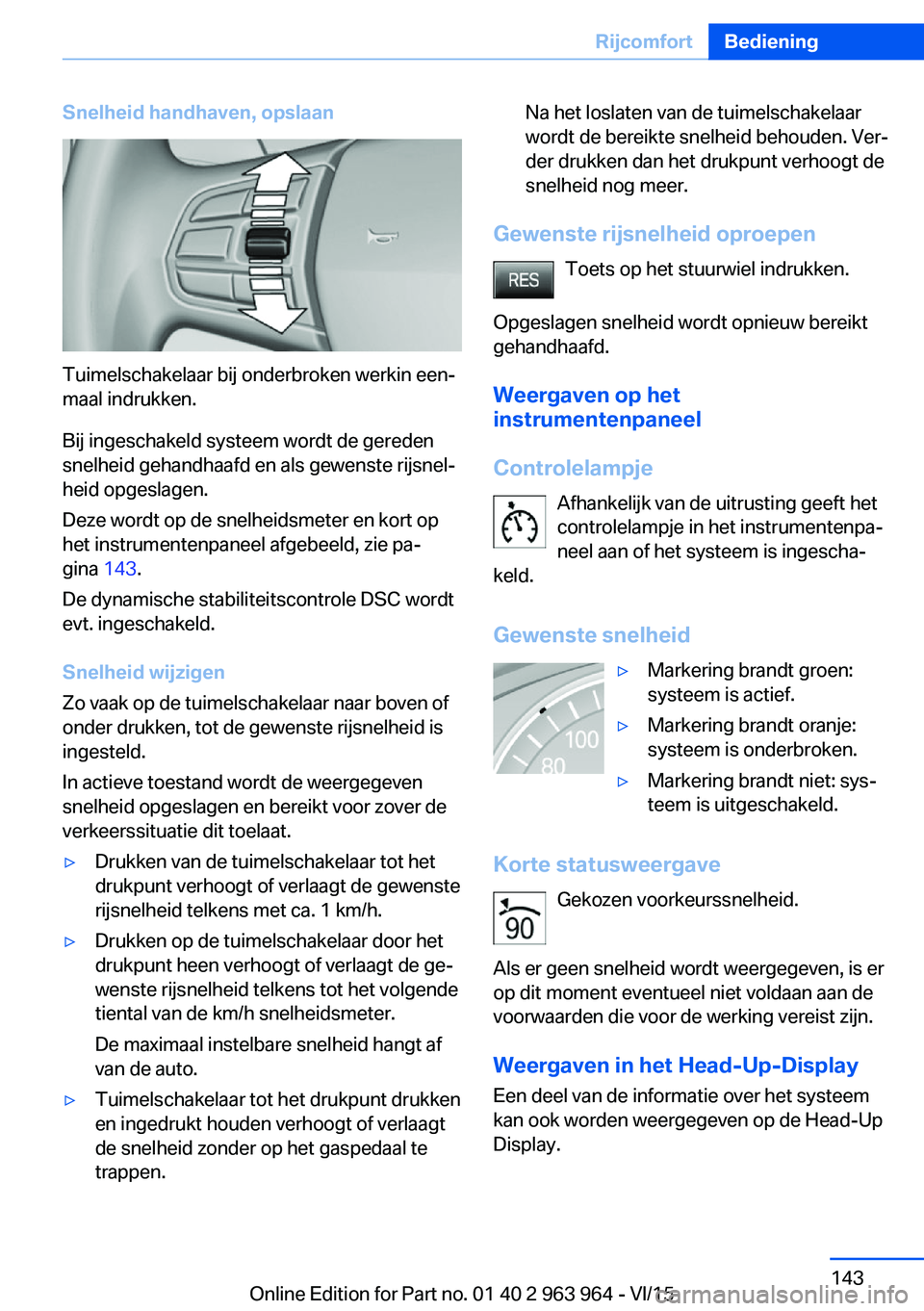

Snelheid handhaven, opslaan
Tuimelschakelaar bij onderbroken werkin een‐
maal indrukken.
Bij ingeschakeld systeem wordt de gereden
snelheid gehandhaafd en als gewenste rijsnel‐
heid opgeslagen.
Deze wordt op de snelheidsmeter en kort op
het instrumentenpaneel afgebeeld, zie pa‐
gina 143.
De dynamische stabiliteitscontrole DSC wordt
evt. ingeschakeld.
Snelheid wijzigen
Zo vaak op de tuimelschakelaar naar boven of
onder drukken, tot de gewenste rijsnelheid is
ingesteld.
In actieve toestand wordt de weergegeven
snelheid opgeslagen en bereikt voor zover de
verkeerssituatie dit toelaat.
▷Drukken van de tuimelschakelaar tot het
drukpunt verhoogt of verlaagt de gewenste
rijsnelheid telkens met ca. 1 km/h.▷Drukken op de tuimelschakelaar door het
drukpunt heen verhoogt of verlaagt de ge‐
wenste rijsnelheid telkens tot het volgende
tiental van de km/h snelheidsmeter.
De maximaal instelbare snelheid hangt af
van de auto.▷Tuimelschakelaar tot het drukpunt drukken
en ingedrukt houden verhoogt of verlaagt
de snelheid zonder op het gaspedaal te
trappen.Na het loslaten van de tuimelschakelaar
wordt de bereikte snelheid behouden. Ver‐
der drukken dan het drukpunt verhoogt de
snelheid nog meer.
Gewenste rijsnelheid oproepen
Toets op het stuurwiel indrukken.
Opgeslagen snelheid wordt opnieuw bereikt
gehandhaafd.
Weergaven op het
instrumentenpaneel
Controlelampje Afhankelijk van de uitrusting geeft het
controlelampje in het instrumentenpa‐
neel aan of het systeem is ingescha‐
keld.
Gewenste snelheid
▷Markering brandt groen:
systeem is actief.▷Markering brandt oranje:
systeem is onderbroken.▷Markering brandt niet: sys‐
teem is uitgeschakeld.
Korte statusweergave
Gekozen voorkeurssnelheid.
Als er geen snelheid wordt weergegeven, is er
op dit moment eventueel niet voldaan aan de
voorwaarden die voor de werking vereist zijn.
Weergaven in het Head-Up-Display
Een deel van de informatie over het systeem
kan ook worden weergegeven op de Head-Up
Display.
Seite 143RijcomfortBediening143
Online Edition for Part no. 01 40 2 963 964 - VI/15

Park Distance Control PDCPrincipe
PDC helpt bij het inparkeren. Langzaam nade‐ ren van een object achter of, bij overeenkom‐
stige uitrusting met PDC vóór, ook voor de
auto, wordt gemeld door:▷Geluidssignalen.▷Optische aanduiding.
Bij overeenkomstige uitvoering: obstakels aan
de zijkant van de auto die door de sensoren
van de parkeerassistent worden herkend kun‐
nen eveneens door de PDC worden gemeld.
Zie Flankbescherming, zie pagina 146.
Algemeen
Voor de meting zijn ultrasoon-sensoren in de
bumpers aangebracht.
De reikwijdte bedraagt afhankelijk van het ob‐
stakel en de omgevingsomstandigheden ca.
2 m.
Akoestische waarschuwing wordt pas in de
volgende gevallen gegeven:
▷Bij de sensoren voor en de beide hoeksen‐
soren achter bij ca. 60 cm.▷Bij de middelste sensoren achter bij
ca. 1,50 m.▷Bij een dreigende botsing.▷Met parkeerassistent: bij de sensoren aan
de zijkant bij ca. 60 cm.
Aanwijzingen
WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Wegens systeembeper‐
kingen kan het systeem niet in alle
verkeerssituaties zelfstandig op gepaste wijze
reageren. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Ver‐
keerssituatie observeren en in de betreffende
situaties actief ingrijpen.◀
WAARSCHUWING
Door een hoge snelheid bij geactiveerde
PDC kan het in verband met fysieke omstan‐
digheden gebeuren dat u te laat wordt gewaar‐
schuwd. Er bestaat kans op letsel of schade.
Snel naderen van een obstakel vermijden. Niet
gaan rijden als PDC nog niet actief is.◀
Overzicht
Met PDC vóór: toets in de auto
Park Distance Control PDC
Ultrasone sensoren PDC-sensoren op de auto.
Voorwaarden voor een correcte werking
Om de correcte werking te waarborgen:
▷Sensoren niet afdekken, bijv. met stickers,
fietsendragers enz.▷Sensoren schoon en ijsvrij houden.
Om te reinigen: met hogedrukreinigers niet
langdurig en met een afstand van minimaal
30 cm op de sensoren spuiten.
Seite 144BedieningRijcomfort144
Online Edition for Part no. 01 40 2 963 964 - VI/15

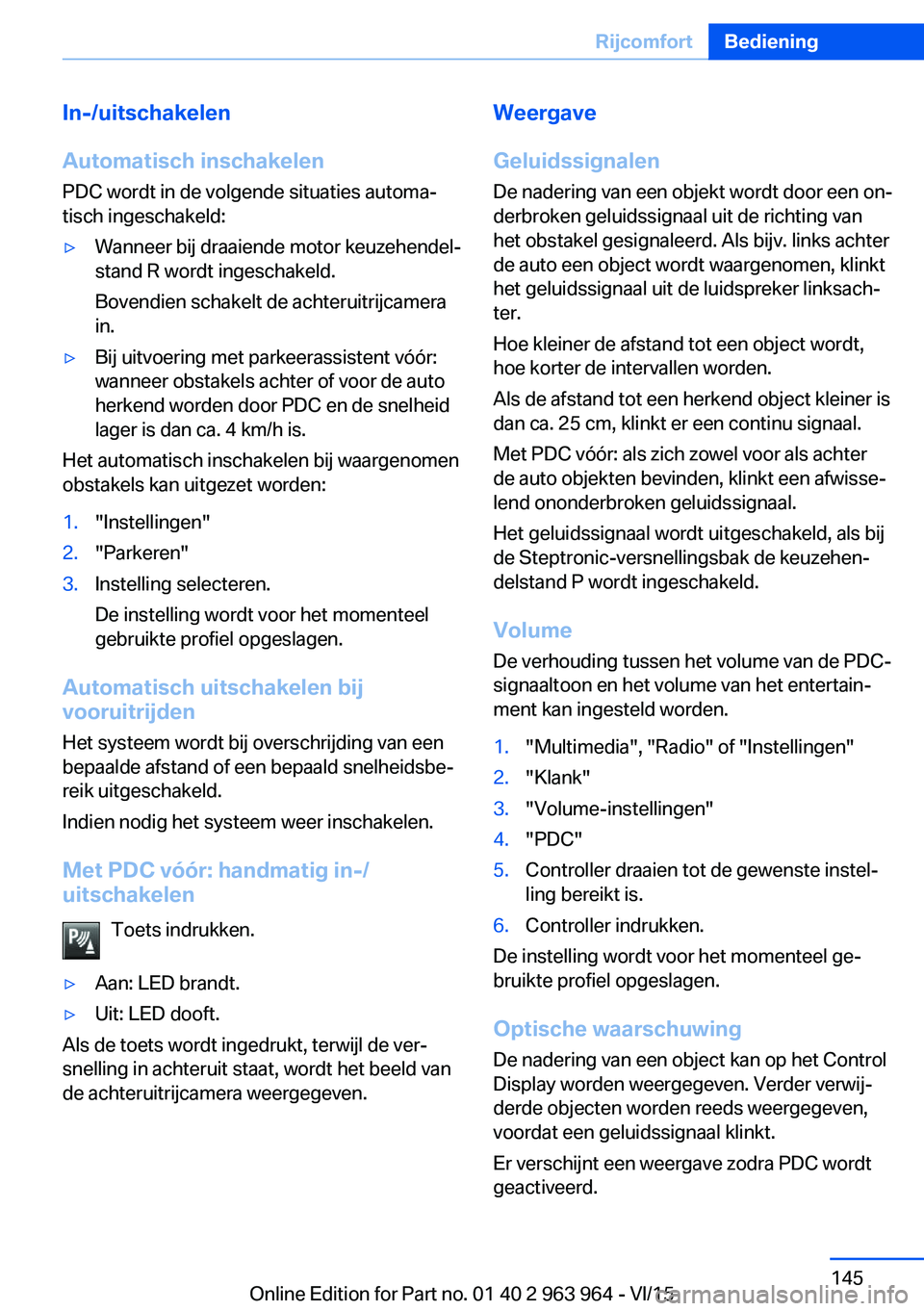

In-/uitschakelen
Automatisch inschakelen
PDC wordt in de volgende situaties automa‐
tisch ingeschakeld:▷Wanneer bij draaiende motor keuzehendel‐
stand R wordt ingeschakeld.
Bovendien schakelt de achteruitrijcamera
in.▷Bij uitvoering met parkeerassistent vóór:
wanneer obstakels achter of voor de auto
herkend worden door PDC en de snelheid
lager is dan ca. 4 km/h is.
Het automatisch inschakelen bij waargenomen
obstakels kan uitgezet worden:
1."Instellingen"2."Parkeren"3.Instelling selecteren.
De instelling wordt voor het momenteel
gebruikte profiel opgeslagen.
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een
bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Met PDC vóór: handmatig in-/
uitschakelen
Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
Als de toets wordt ingedrukt, terwijl de ver‐
snelling in achteruit staat, wordt het beeld van
de achteruitrijcamera weergegeven.
Weergave
Geluidssignalen De nadering van een objekt wordt door een on‐derbroken geluidssignaal uit de richting van
het obstakel gesignaleerd. Als bijv. links achter
de auto een object wordt waargenomen, klinkt
het geluidssignaal uit de luidspreker linksach‐
ter.
Hoe kleiner de afstand tot een object wordt, hoe korter de intervallen worden.
Als de afstand tot een herkend object kleiner is
dan ca. 25 cm, klinkt er een continu signaal.
Met PDC vóór: als zich zowel voor als achter
de auto objekten bevinden, klinkt een afwisse‐
lend ononderbroken geluidssignaal.
Het geluidssignaal wordt uitgeschakeld, als bij
de Steptronic-versnellingsbak de keuzehen‐
delstand P wordt ingeschakeld.
Volume
De verhouding tussen het volume van de PDC-
signaaltoon en het volume van het entertain‐
ment kan ingesteld worden.1."Multimedia", "Radio" of "Instellingen"2."Klank"3."Volume-instellingen"4."PDC"5.Controller draaien tot de gewenste instel‐
ling bereikt is.6.Controller indrukken.
De instelling wordt voor het momenteel ge‐
bruikte profiel opgeslagen.
Optische waarschuwing
De nadering van een object kan op het Control
Display worden weergegeven. Verder verwij‐
derde objecten worden reeds weergegeven,
voordat een geluidssignaal klinkt.
Er verschijnt een weergave zodra PDC wordt
geactiveerd.
Seite 145RijcomfortBediening145
Online Edition for Part no. 01 40 2 963 964 - VI/15

Het detectiegebied van de sensoren wordt in
de kleuren groen, geel en rood weergegeven.
Als het beeld van de achteruitrijcamera wordt
afgebeeld kan naar PDC worden omgescha‐
keld:
"Achteruitrijcamera"
Bij overeenkomstige uitvoering:
flankbescherming
Principe Obstakels aan de zijkant van de auto worden
door de sensoren van de parkeerassistent ge‐
registreerd. PDC waarschuwt voor deze obsta‐
kels via akoestische signalen of op het Control
Display.
Weergave
Obstakels aan de zijkant in de weergave van de
PDC.
▷Gekleurde markeringen: waarschuwing
voor herkende obstakels.▷Grijze markeringen: het gebied is nog niet
geregistreerd.▷Geen markeringen: er zijn geen obstakels
herkend.
Beperkingen van de flankbescherming
Het systeem herkent alleen stilstaande obsta‐
kels die eerder bij het langsrijden in het bereik
van de sensoren zijn gekomen.
Het systeem herkent wanneer de auto door
een beweging van de auto zelf of een stuuruit‐
slag het stilstaande obstakel nadert.
Het systeem herkent niet of een obstakel zich
beweegt. Daarom worden de markeringen in
de weergave bij stilstand na een bepaalde tijd
grijs weergegeven.
Grenzen van het systeem
Met aanhanger of als de
aanhangwagencontactdoos in gebruik
is
De achterste sensoren kunnen geen zinvolle
metingen uitvoeren. Ze worden daarom uitge‐
schakeld.
Er wordt een Check-Control-melding weerge‐
geven.
Grenzen van de ultrasoonmeting
Het waarnemen van objecten kan worden be‐
perkt door de grenzen van de natuurkundige
ultrasone meting, zoals bij de volgende om‐
standigheden:▷Bij kleine kinderen en dieren.▷Bij personen met bepaalde kleding, bijv.
een dikke jas.▷Bij externe storing van het ultrageluid, bijv.
door voorbijrijdende voertuigen of la‐
waaiige machines.▷Bij vuile, bevroren, beschadigde of ver‐
stelde sensoren.▷Bij bepaalde weersomstandigheden, bijv.
hoge luchtvochtigheid, regen, sneeuwval,
extreme hitte, of sterke wind.▷Bij aanhangertrekstangen en -koppelingen
van andere voertuigen.▷Bij dunne of wigvormige voorwerpen.▷Bij bewegende objecten.▷Bij hoger gelegen en uitstekende objecten,
bijv. muuruitsparingen of bagage.▷Bij objecten met hoeken en scherpe kan‐
ten.▷Bij objecten met een dunne oppervlakte of
structuur, bijv. hekken.Seite 146BedieningRijcomfort146
Online Edition for Part no. 01 40 2 963 964 - VI/15

▷Bij objecten met poreuze oppervlakken.
Reeds weergegeven, lage objecten, bijv. stoe‐
pranden, kunnen in het dode bereik van de
sensoren komen voordat of nadat reeds een
ononderbroken geluidssignaal klinkt.
Loos alarm
PDC kan onder de volgende voorwaarden een
waarschuwing weergeven, hoewel er zich geen
obstakel in het detectiegebied bevindt:
▷Bij zware regenval.▷Bij sterke verontreiniging van of ijsvorming
op de sensoren.▷Bij met sneeuw bedekte sensoren.▷Bij ruw wegdek.▷Bij oneffenheden in het wegdek, bijv. ver‐
keersdrempels.▷In grote, rechthoekige gebouwen met
gladde muren, bijv. ondergrondse garages.▷In wasinstallaties en wasstraten.▷Door sterke uitlaatgassen.▷Bij scheefzittende afdekking van de trek‐
haak.▷Door andere ultrasone bronnen, bijv. veeg‐
machines, stoomstraalreinigers of tl-lam‐
pen.
De storing wordt gemeld door een afwisse‐
lend continu signaal tussen de luidsprekers
voor en achter. Zodra de storing door an‐
dere ultrasone bronnen niet meer aanwe‐
zig is, is het systeem weer volledig be‐
drijfsklaar.
Storing
Er wordt een Check-Control-melding weerge‐
geven.
Op het Control Display wordt het detectiege‐
bied van de sensoren gearceerd weergegeven.
PDC is uitgevallen. Systeem laten controleren.
Surround View
Principe Surround View bevat verschillende camera-as‐
sistentsystemen die bij het parkeren en ma‐
noeuvreren en bij onoverzichtelijke uitritten en
kruispunten ondersteuning bieden.▷Achteruitrijcamera, zie pagina 147.▷Side View, zie pagina 150.▷Top View, zie pagina 151.
Achteruitrijcamera
Principe De achteruitrijcamera helpt bij het achter‐
waarts inparkeren en manoeuvreren. Hiertoe
wordt het gebied achter de auto op het Control
Display weergegeven.
Aanwijzingen WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀
Overzicht
Toets in de auto
Seite 147RijcomfortBediening147
Online Edition for Part no. 01 40 2 963 964 - VI/15

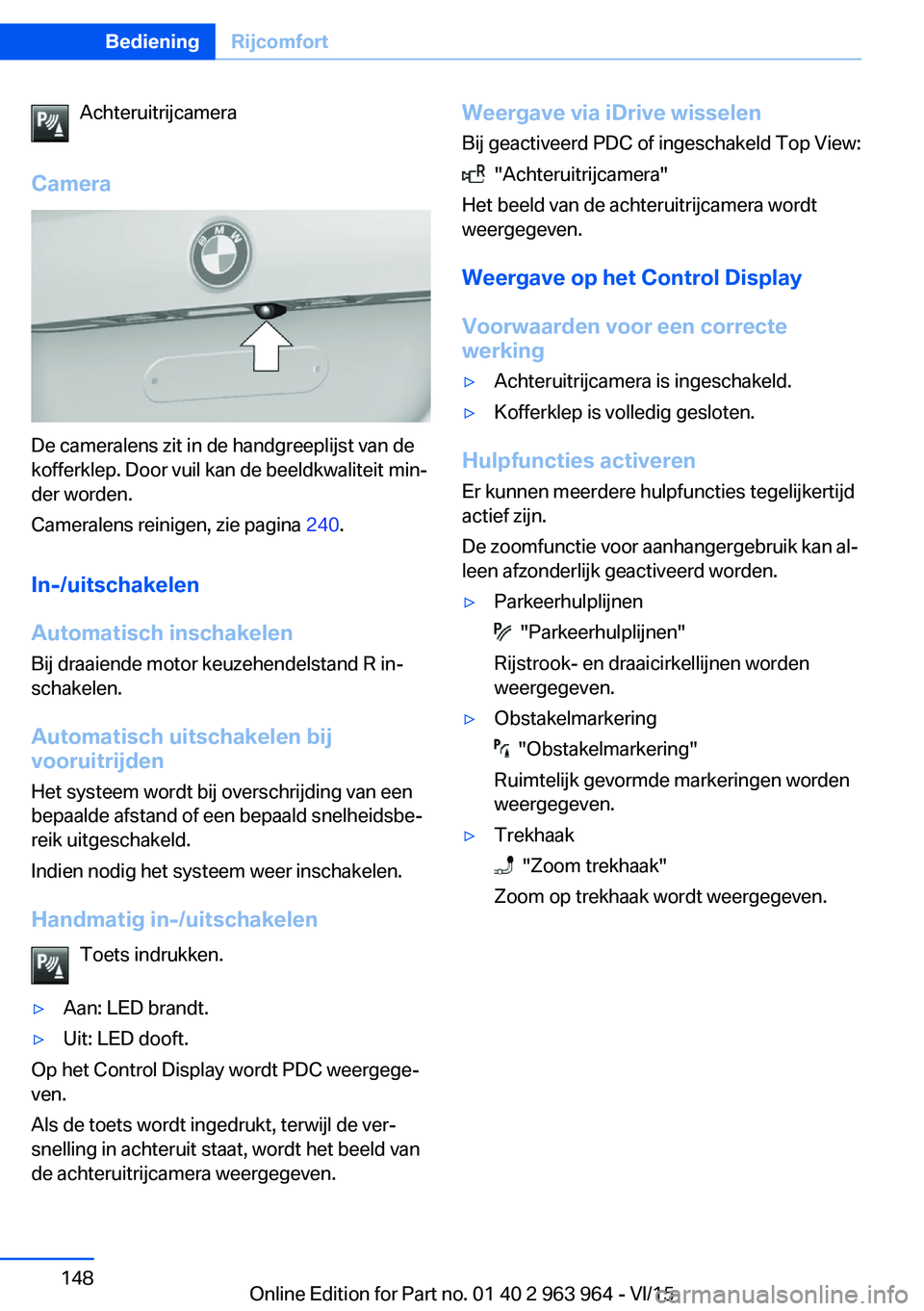

Achteruitrijcamera
Camera
De cameralens zit in de handgreeplijst van de
kofferklep. Door vuil kan de beeldkwaliteit min‐
der worden.
Cameralens reinigen, zie pagina 240.
In-/uitschakelen
Automatisch inschakelen
Bij draaiende motor keuzehendelstand R in‐
schakelen.
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een
bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Handmatig in-/uitschakelen Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
Op het Control Display wordt PDC weergege‐
ven.
Als de toets wordt ingedrukt, terwijl de ver‐
snelling in achteruit staat, wordt het beeld van
de achteruitrijcamera weergegeven.
Weergave via iDrive wisselen
Bij geactiveerd PDC of ingeschakeld Top View:
"Achteruitrijcamera"
Het beeld van de achteruitrijcamera wordt
weergegeven.
Weergave op het Control Display
Voorwaarden voor een correcte
werking
▷Achteruitrijcamera is ingeschakeld.▷Kofferklep is volledig gesloten.
Hulpfuncties activeren
Er kunnen meerdere hulpfuncties tegelijkertijd
actief zijn.
De zoomfunctie voor aanhangergebruik kan al‐
leen afzonderlijk geactiveerd worden.
▷Parkeerhulplijnen
"Parkeerhulplijnen"
Rijstrook- en draaicirkellijnen worden
weergegeven.
▷Obstakelmarkering
"Obstakelmarkering"
Ruimtelijk gevormde markeringen worden
weergegeven.
▷Trekhaak
"Zoom trekhaak"
Zoom op trekhaak wordt weergegeven.
Seite 148BedieningRijcomfort148
Online Edition for Part no. 01 40 2 963 964 - VI/15

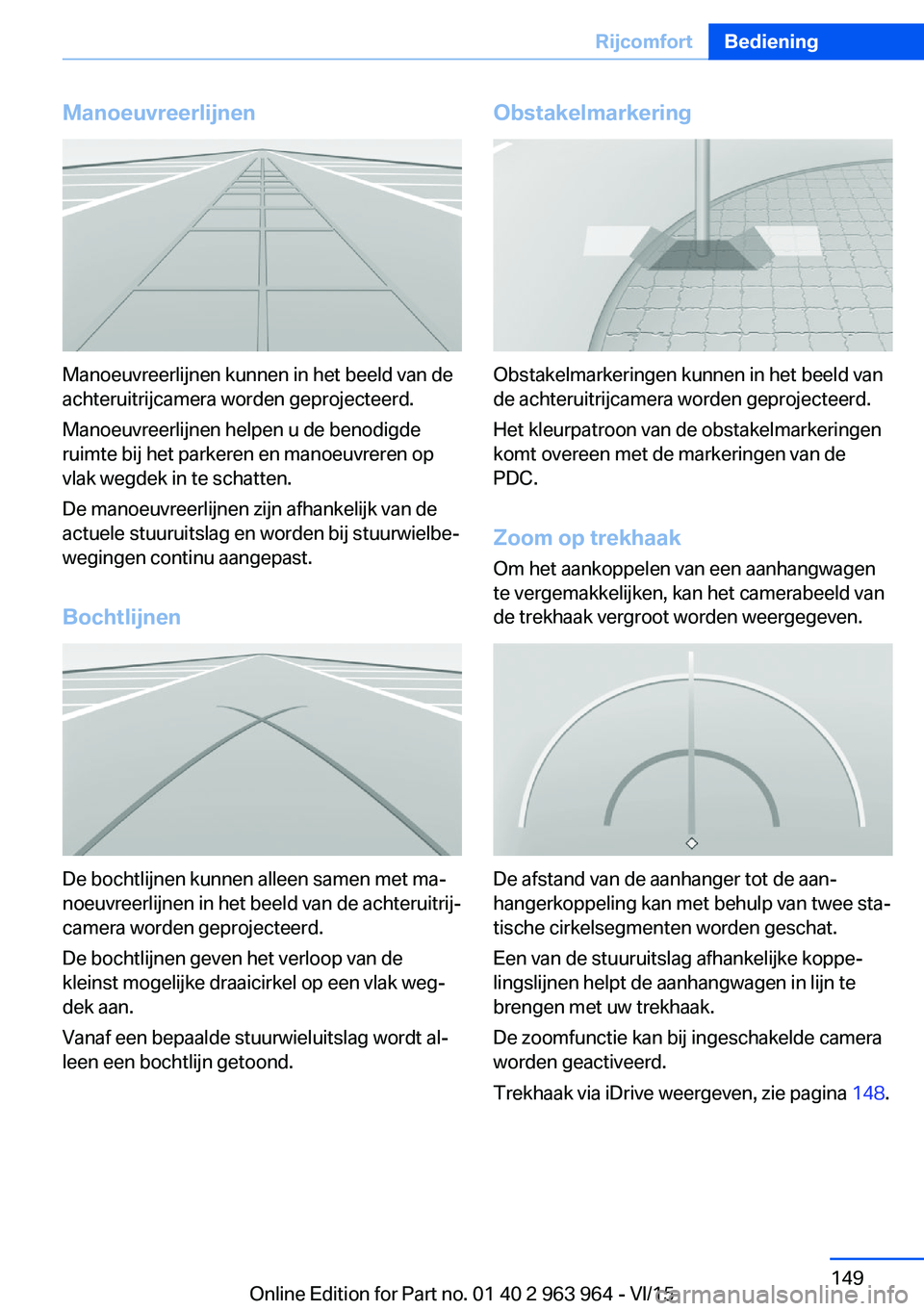

Manoeuvreerlijnen
Manoeuvreerlijnen kunnen in het beeld van de
achteruitrijcamera worden geprojecteerd.
Manoeuvreerlijnen helpen u de benodigde
ruimte bij het parkeren en manoeuvreren op
vlak wegdek in te schatten.
De manoeuvreerlijnen zijn afhankelijk van de
actuele stuuruitslag en worden bij stuurwielbe‐
wegingen continu aangepast.
Bochtlijnen
De bochtlijnen kunnen alleen samen met ma‐
noeuvreerlijnen in het beeld van de achteruitrij‐
camera worden geprojecteerd.
De bochtlijnen geven het verloop van de
kleinst mogelijke draaicirkel op een vlak weg‐
dek aan.
Vanaf een bepaalde stuurwieluitslag wordt al‐
leen een bochtlijn getoond.
Obstakelmarkering
Obstakelmarkeringen kunnen in het beeld van
de achteruitrijcamera worden geprojecteerd.
Het kleurpatroon van de obstakelmarkeringen
komt overeen met de markeringen van de
PDC.
Zoom op trekhaak
Om het aankoppelen van een aanhangwagen
te vergemakkelijken, kan het camerabeeld van
de trekhaak vergroot worden weergegeven.
De afstand van de aanhanger tot de aan‐
hangerkoppeling kan met behulp van twee sta‐
tische cirkelsegmenten worden geschat.
Een van de stuuruitslag afhankelijke koppe‐
lingslijnen helpt de aanhangwagen in lijn te
brengen met uw trekhaak.
De zoomfunctie kan bij ingeschakelde camera
worden geactiveerd.
Trekhaak via iDrive weergeven, zie pagina 148.
Seite 149RijcomfortBediening149
Online Edition for Part no. 01 40 2 963 964 - VI/15

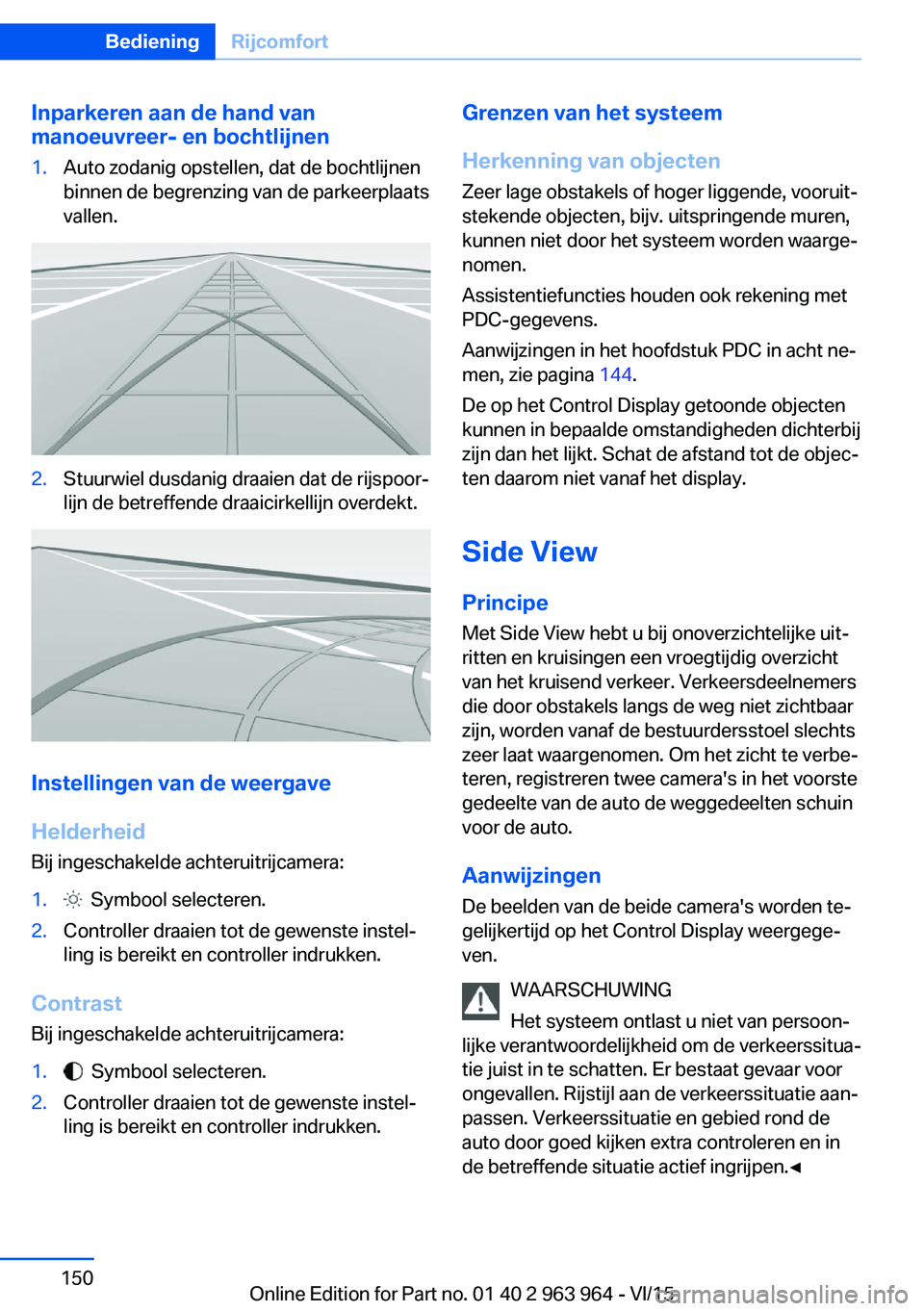

Inparkeren aan de hand van
manoeuvreer- en bochtlijnen1.Auto zodanig opstellen, dat de bochtlijnen
binnen de begrenzing van de parkeerplaats
vallen.2.Stuurwiel dusdanig draaien dat de rijspoor‐
lijn de betreffende draaicirkellijn overdekt.
Instellingen van de weergave
Helderheid
Bij ingeschakelde achteruitrijcamera:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde achteruitrijcamera:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.Grenzen van het systeem
Herkenning van objecten Zeer lage obstakels of hoger liggende, vooruit‐
stekende objecten, bijv. uitspringende muren,
kunnen niet door het systeem worden waarge‐
nomen.
Assistentiefuncties houden ook rekening met
PDC-gegevens.
Aanwijzingen in het hoofdstuk PDC in acht ne‐
men, zie pagina 144.
De op het Control Display getoonde objecten kunnen in bepaalde omstandigheden dichterbij
zijn dan het lijkt. Schat de afstand tot de objec‐
ten daarom niet vanaf het display.
Side View Principe
Met Side View hebt u bij onoverzichtelijke uit‐
ritten en kruisingen een vroegtijdig overzicht
van het kruisend verkeer. Verkeersdeelnemers
die door obstakels langs de weg niet zichtbaar
zijn, worden vanaf de bestuurdersstoel slechts
zeer laat waargenomen. Om het zicht te verbe‐
teren, registreren twee camera's in het voorste
gedeelte van de auto de weggedeelten schuin
voor de auto.
AanwijzingenDe beelden van de beide camera's worden te‐
gelijkertijd op het Control Display weergege‐
ven.
WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀Seite 150BedieningRijcomfort150
Online Edition for Part no. 01 40 2 963 964 - VI/15
