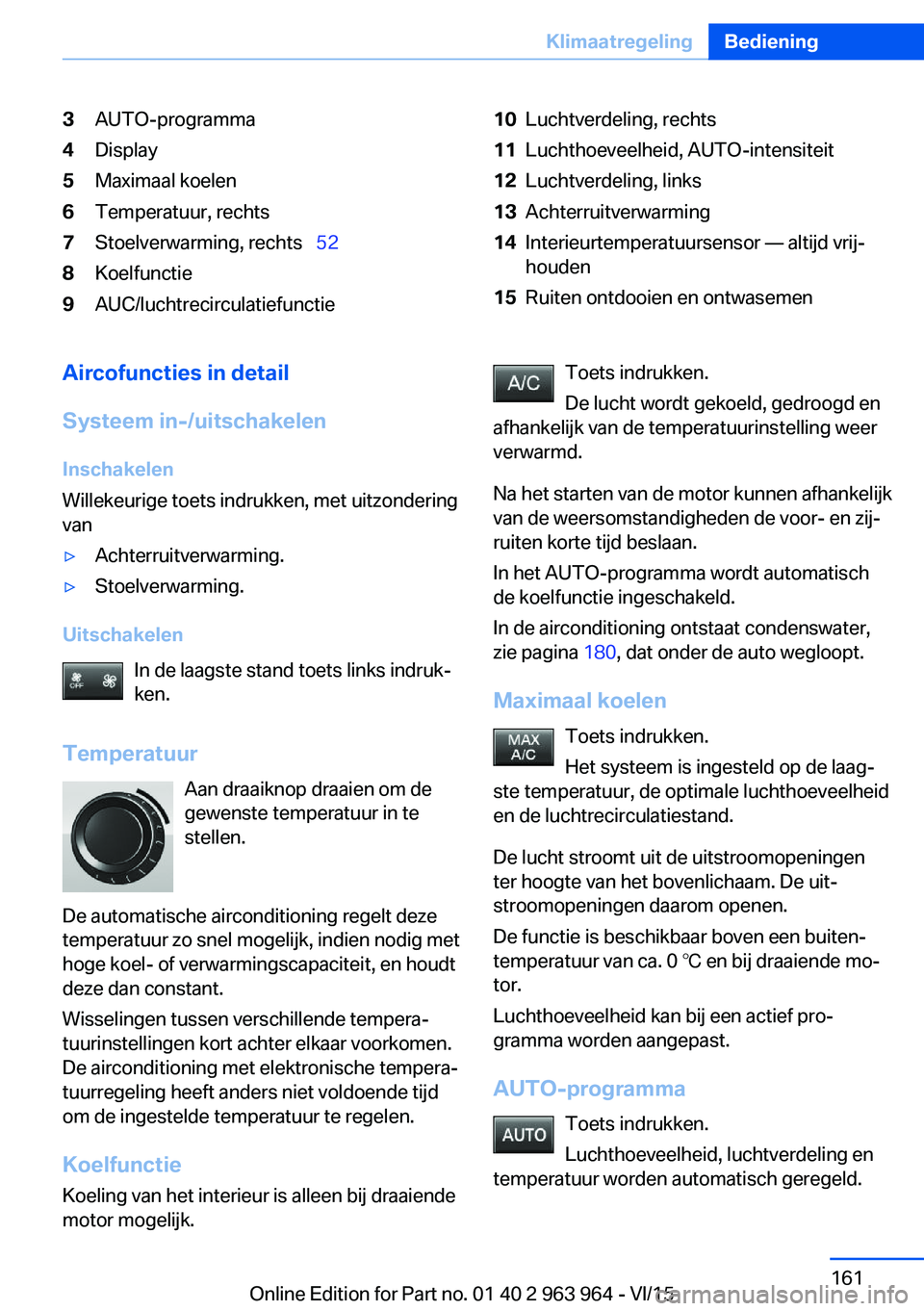

3AUTO-programma4Display5Maximaal koelen6Temperatuur, rechts7Stoelverwarming, rechts  528Koelfunctie9AUC/luchtrecirculatiefunctie10Luchtverdeling, rechts11Luchthoeveelheid, AUTO-intensiteit12Luchtverdeling, links13Achterruitverwarming14Interieurtemperatuursensor — altijd vrij‐
houden15Ruiten ontdooien en ontwasemenAircofuncties in detail
Systeem in-/uitschakelen Inschakelen
Willekeurige toets indrukken, met uitzondering
van▷Achterruitverwarming.▷Stoelverwarming.
Uitschakelen
In de laagste stand toets links indruk‐
ken.
Temperatuur Aan draaiknop draaien om de
gewenste temperatuur in te
stellen.
De automatische airconditioning regelt deze
temperatuur zo snel mogelijk, indien nodig met
hoge koel- of verwarmingscapaciteit, en houdt
deze dan constant.
Wisselingen tussen verschillende tempera‐
tuurinstellingen kort achter elkaar voorkomen.
De airconditioning met elektronische tempera‐
tuurregeling heeft anders niet voldoende tijd
om de ingestelde temperatuur te regelen.
Koelfunctie
Koeling van het interieur is alleen bij draaiende
motor mogelijk.
Toets indrukken.
De lucht wordt gekoeld, gedroogd en
afhankelijk van de temperatuurinstelling weer
verwarmd.
Na het starten van de motor kunnen afhankelijk
van de weersomstandigheden de voor- en zij‐
ruiten korte tijd beslaan.
In het AUTO-programma wordt automatisch
de koelfunctie ingeschakeld.
In de airconditioning ontstaat condenswater,
zie pagina 180, dat onder de auto wegloopt.
Maximaal koelen Toets indrukken.
Het systeem is ingesteld op de laag‐
ste temperatuur, de optimale luchthoeveelheid
en de luchtrecirculatiestand.
De lucht stroomt uit de uitstroomopeningen
ter hoogte van het bovenlichaam. De uit‐
stroomopeningen daarom openen.
De functie is beschikbaar boven een buiten‐
temperatuur van ca. 0 ℃ en bij draaiende mo‐
tor.
Luchthoeveelheid kan bij een actief pro‐
gramma worden aangepast.
AUTO-programma Toets indrukken.
Luchthoeveelheid, luchtverdeling en
temperatuur worden automatisch geregeld.Seite 161KlimaatregelingBediening161
Online Edition for Part no. 01 40 2 963 964 - VI/15

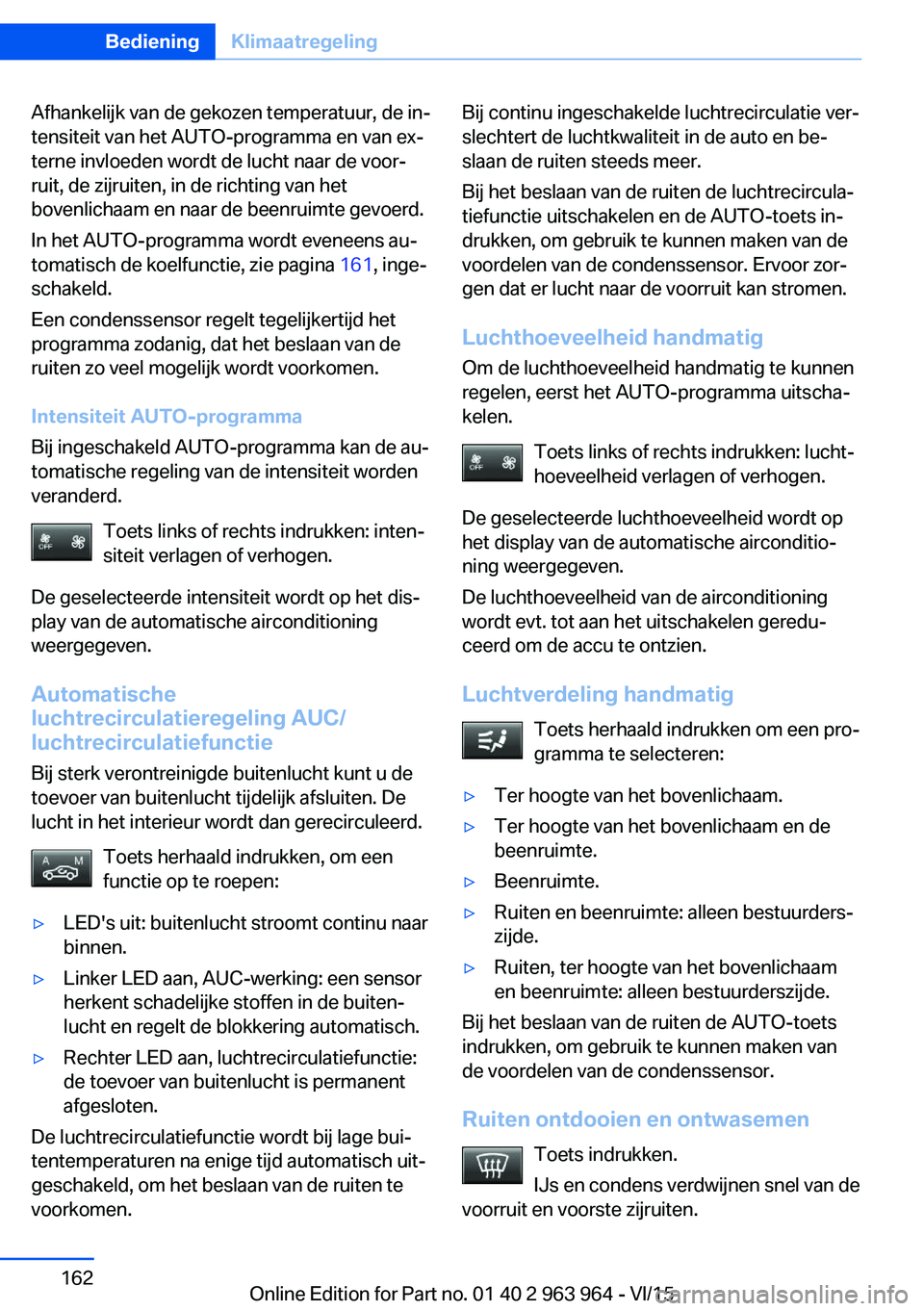

Afhankelijk van de gekozen temperatuur, de in‐
tensiteit van het AUTO-programma en van ex‐
terne invloeden wordt de lucht naar de voor‐
ruit, de zijruiten, in de richting van het
bovenlichaam en naar de beenruimte gevoerd.
In het AUTO-programma wordt eveneens au‐
tomatisch de koelfunctie, zie pagina 161, inge‐
schakeld.
Een condenssensor regelt tegelijkertijd het
programma zodanig, dat het beslaan van de
ruiten zo veel mogelijk wordt voorkomen.
Intensiteit AUTO-programma
Bij ingeschakeld AUTO-programma kan de au‐
tomatische regeling van de intensiteit worden
veranderd.
Toets links of rechts indrukken: inten‐
siteit verlagen of verhogen.
De geselecteerde intensiteit wordt op het dis‐
play van de automatische airconditioning
weergegeven.
Automatische
luchtrecirculatieregeling AUC/
luchtrecirculatiefunctie
Bij sterk verontreinigde buitenlucht kunt u de
toevoer van buitenlucht tijdelijk afsluiten. De
lucht in het interieur wordt dan gerecirculeerd.
Toets herhaald indrukken, om een
functie op te roepen:▷LED's uit: buitenlucht stroomt continu naar
binnen.▷Linker LED aan, AUC-werking: een sensor
herkent schadelijke stoffen in de buiten‐
lucht en regelt de blokkering automatisch.▷Rechter LED aan, luchtrecirculatiefunctie:
de toevoer van buitenlucht is permanent
afgesloten.
De luchtrecirculatiefunctie wordt bij lage bui‐
tentemperaturen na enige tijd automatisch uit‐
geschakeld, om het beslaan van de ruiten te
voorkomen.
Bij continu ingeschakelde luchtrecirculatie ver‐
slechtert de luchtkwaliteit in de auto en be‐
slaan de ruiten steeds meer.
Bij het beslaan van de ruiten de luchtrecircula‐
tiefunctie uitschakelen en de AUTO-toets in‐
drukken, om gebruik te kunnen maken van de
voordelen van de condenssensor. Ervoor zor‐
gen dat er lucht naar de voorruit kan stromen.
Luchthoeveelheid handmatig Om de luchthoeveelheid handmatig te kunnen
regelen, eerst het AUTO-programma uitscha‐
kelen.
Toets links of rechts indrukken: lucht‐
hoeveelheid verlagen of verhogen.
De geselecteerde luchthoeveelheid wordt op
het display van de automatische airconditio‐
ning weergegeven.
De luchthoeveelheid van de airconditioning
wordt evt. tot aan het uitschakelen geredu‐
ceerd om de accu te ontzien.
Luchtverdeling handmatig Toets herhaald indrukken om een pro‐
gramma te selecteren:▷Ter hoogte van het bovenlichaam.▷Ter hoogte van het bovenlichaam en de
beenruimte.▷Beenruimte.▷Ruiten en beenruimte: alleen bestuurders‐
zijde.▷Ruiten, ter hoogte van het bovenlichaam
en beenruimte: alleen bestuurderszijde.
Bij het beslaan van de ruiten de AUTO-toets
indrukken, om gebruik te kunnen maken van
de voordelen van de condenssensor.
Ruiten ontdooien en ontwasemen Toets indrukken.
IJs en condens verdwijnen snel van de
voorruit en voorste zijruiten.
Seite 162BedieningKlimaatregeling162
Online Edition for Part no. 01 40 2 963 964 - VI/15

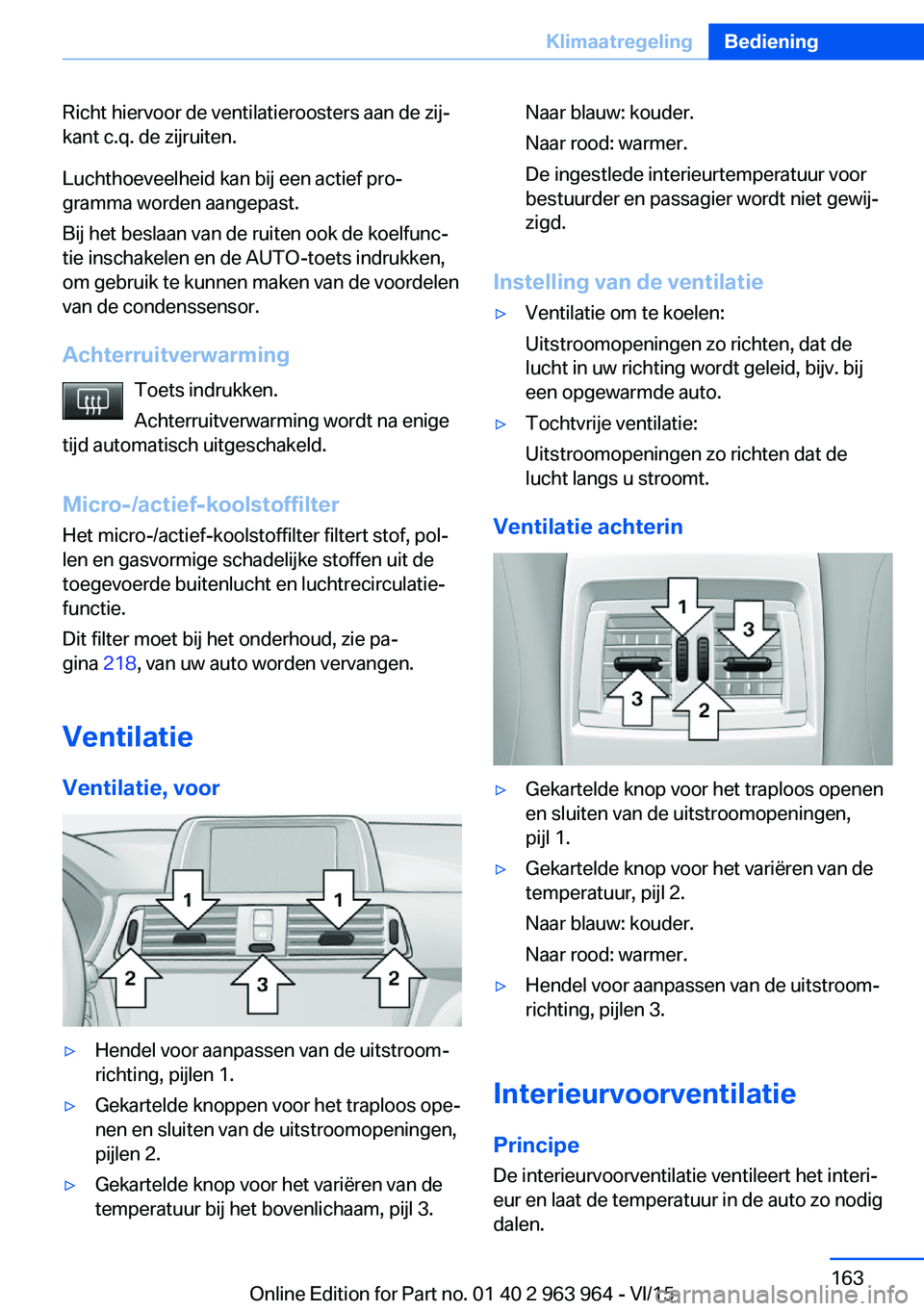

Richt hiervoor de ventilatieroosters aan de zij‐
kant c.q. de zijruiten.
Luchthoeveelheid kan bij een actief pro‐
gramma worden aangepast.
Bij het beslaan van de ruiten ook de koelfunc‐
tie inschakelen en de AUTO-toets indrukken,
om gebruik te kunnen maken van de voordelen
van de condenssensor.
Achterruitverwarming Toets indrukken.
Achterruitverwarming wordt na enige
tijd automatisch uitgeschakeld.
Micro-/actief-koolstoffilter
Het micro-/actief-koolstoffilter filtert stof, pol‐
len en gasvormige schadelijke stoffen uit de
toegevoerde buitenlucht en luchtrecirculatie‐
functie.
Dit filter moet bij het onderhoud, zie pa‐
gina 218, van uw auto worden vervangen.
Ventilatie Ventilatie, voor▷Hendel voor aanpassen van de uitstroom‐
richting, pijlen 1.▷Gekartelde knoppen voor het traploos ope‐
nen en sluiten van de uitstroomopeningen,
pijlen 2.▷Gekartelde knop voor het variëren van de
temperatuur bij het bovenlichaam, pijl 3.Naar blauw: kouder.
Naar rood: warmer.
De ingestlede interieurtemperatuur voor
bestuurder en passagier wordt niet gewij‐
zigd.
Instelling van de ventilatie
▷Ventilatie om te koelen:
Uitstroomopeningen zo richten, dat de
lucht in uw richting wordt geleid, bijv. bij
een opgewarmde auto.▷Tochtvrije ventilatie:
Uitstroomopeningen zo richten dat de
lucht langs u stroomt.
Ventilatie achterin
▷Gekartelde knop voor het traploos openen
en sluiten van de uitstroomopeningen,
pijl 1.▷Gekartelde knop voor het variëren van de
temperatuur, pijl 2.
Naar blauw: kouder.
Naar rood: warmer.▷Hendel voor aanpassen van de uitstroom‐
richting, pijlen 3.
Interieurvoorventilatie
Principe De interieurvoorventilatie ventileert het interi‐
eur en laat de temperatuur in de auto zo nodig
dalen.
Seite 163KlimaatregelingBediening163
Online Edition for Part no. 01 40 2 963 964 - VI/15

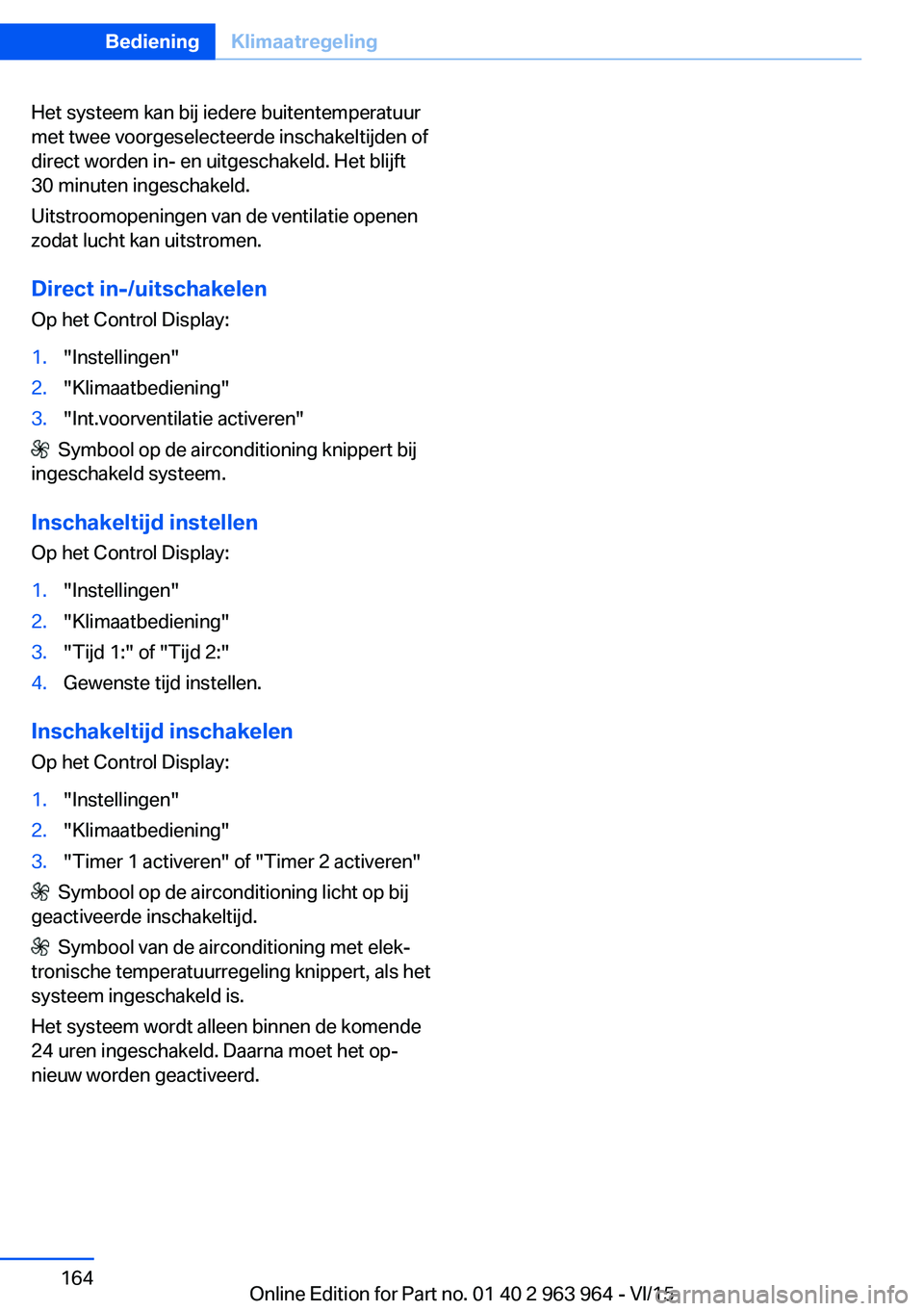

Het systeem kan bij iedere buitentemperatuur
met twee voorgeselecteerde inschakeltijden of
direct worden in- en uitgeschakeld. Het blijft
30 minuten ingeschakeld.
Uitstroomopeningen van de ventilatie openen
zodat lucht kan uitstromen.
Direct in-/uitschakelen Op het Control Display:1."Instellingen"2."Klimaatbediening"3."Int.voorventilatie activeren"
Symbool op de airconditioning knippert bij
ingeschakeld systeem.
Inschakeltijd instellen Op het Control Display:
1."Instellingen"2."Klimaatbediening"3."Tijd 1:" of "Tijd 2:"4.Gewenste tijd instellen.
Inschakeltijd inschakelen
Op het Control Display:
1."Instellingen"2."Klimaatbediening"3."Timer 1 activeren" of "Timer 2 activeren"
Symbool op de airconditioning licht op bij
geactiveerde inschakeltijd.
Symbool van de airconditioning met elek‐
tronische temperatuurregeling knippert, als het
systeem ingeschakeld is.
Het systeem wordt alleen binnen de komende
24 uren ingeschakeld. Daarna moet het op‐
nieuw worden geactiveerd.
Seite 164BedieningKlimaatregeling164
Online Edition for Part no. 01 40 2 963 964 - VI/15

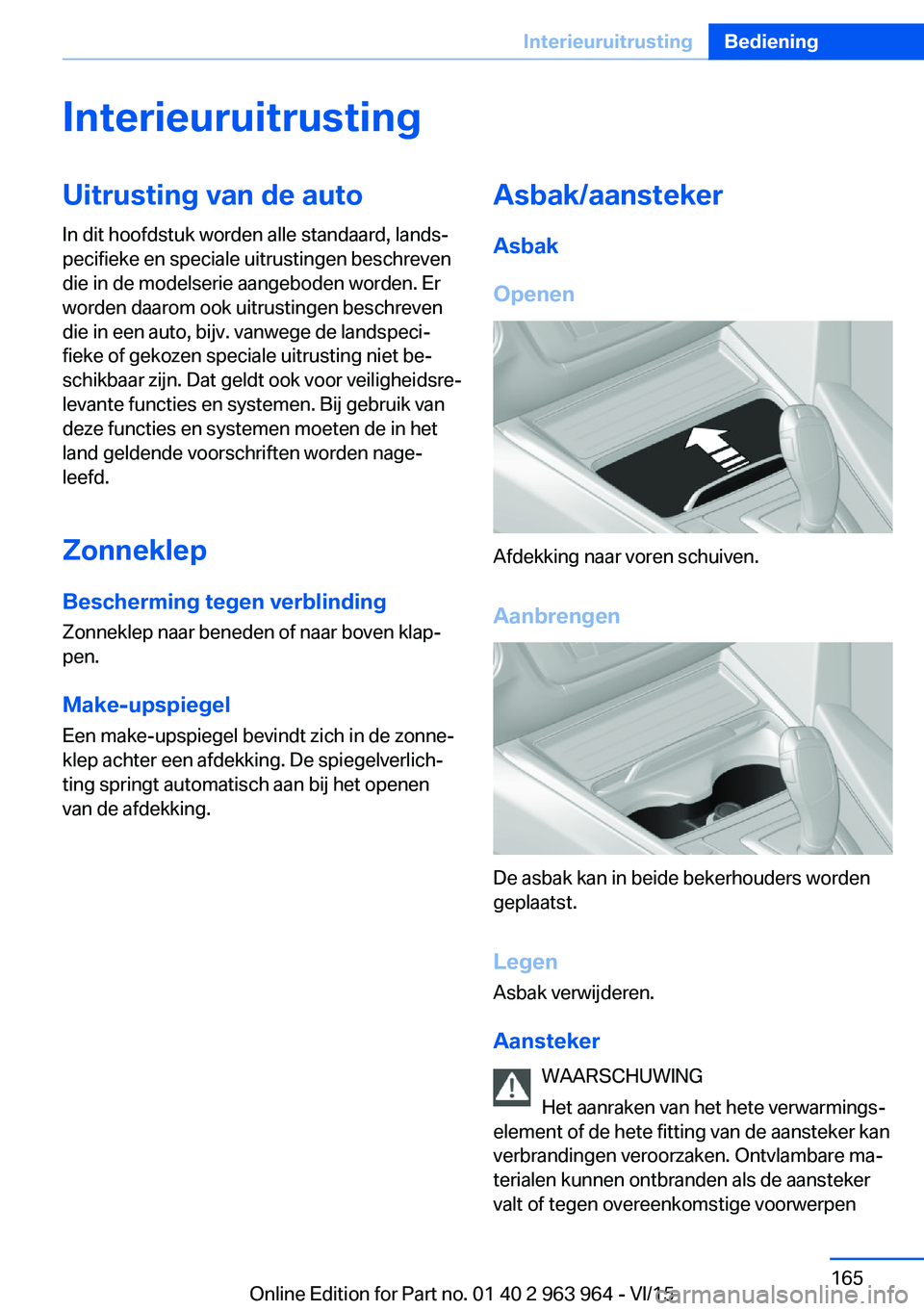

InterieuruitrustingUitrusting van de auto
In dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Zonneklep Bescherming tegen verblindingZonneklep naar beneden of naar boven klap‐
pen.
Make-upspiegel Een make-upspiegel bevindt zich in de zonne‐
klep achter een afdekking. De spiegelverlich‐
ting springt automatisch aan bij het openen
van de afdekking.Asbak/aansteker
Asbak
Openen
Afdekking naar voren schuiven.
Aanbrengen
De asbak kan in beide bekerhouders worden
geplaatst.
Legen Asbak verwijderen.
Aansteker WAARSCHUWING
Het aanraken van het hete verwarmings‐
element of de hete fitting van de aansteker kan
verbrandingen veroorzaken. Ontvlambare ma‐
terialen kunnen ontbranden als de aansteker
valt of tegen overeenkomstige voorwerpen
Seite 165InterieuruitrustingBediening165
Online Edition for Part no. 01 40 2 963 964 - VI/15

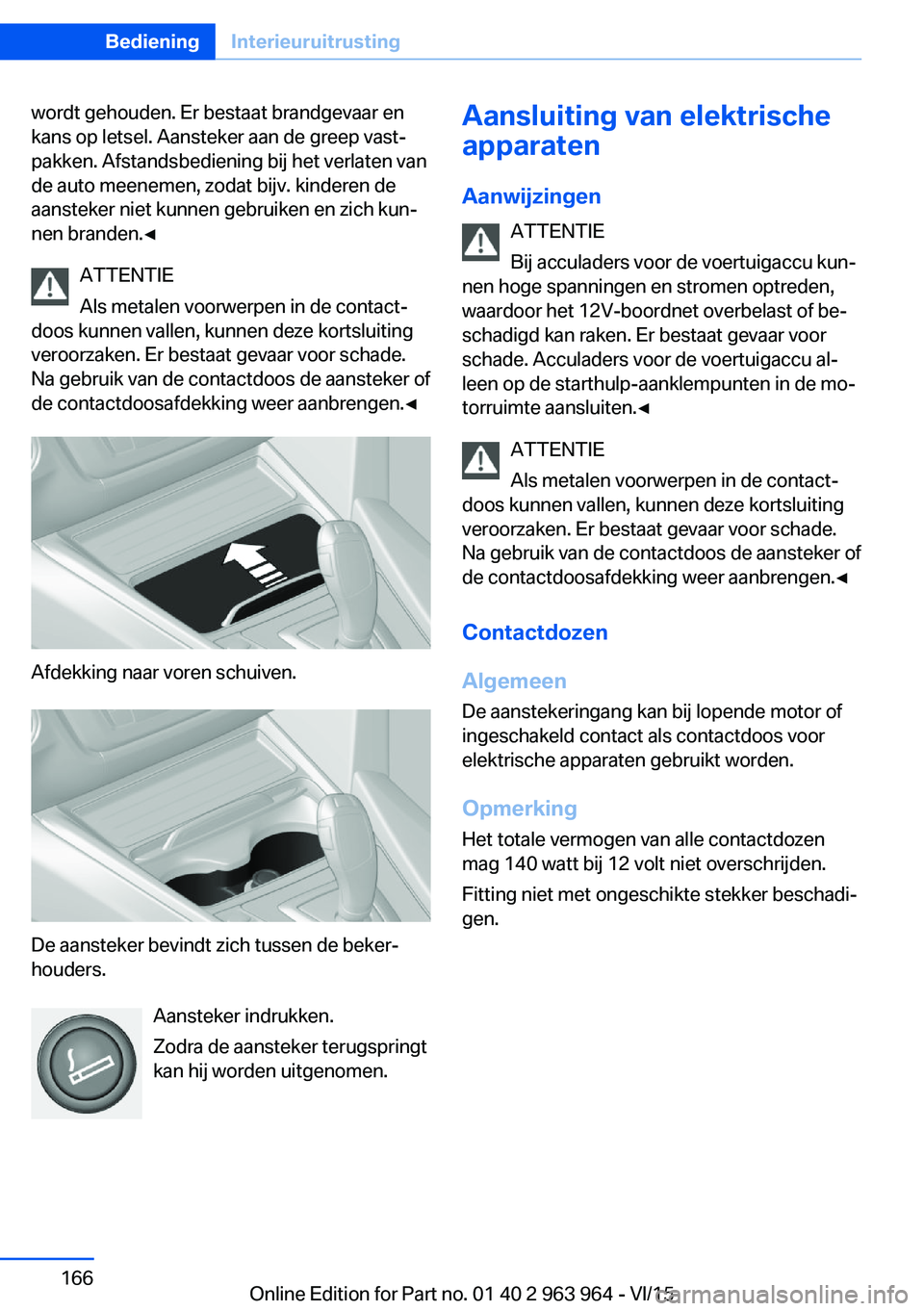

wordt gehouden. Er bestaat brandgevaar en
kans op letsel. Aansteker aan de greep vast‐
pakken. Afstandsbediening bij het verlaten van
de auto meenemen, zodat bijv. kinderen de
aansteker niet kunnen gebruiken en zich kun‐
nen branden.◀
ATTENTIE
Als metalen voorwerpen in de contact‐
doos kunnen vallen, kunnen deze kortsluiting
veroorzaken. Er bestaat gevaar voor schade.
Na gebruik van de contactdoos de aansteker of
de contactdoosafdekking weer aanbrengen.◀
Afdekking naar voren schuiven.
De aansteker bevindt zich tussen de beker‐
houders.
Aansteker indrukken.
Zodra de aansteker terugspringt
kan hij worden uitgenomen.
Aansluiting van elektrische
apparaten
Aanwijzingen ATTENTIE
Bij acculaders voor de voertuigaccu kun‐
nen hoge spanningen en stromen optreden,
waardoor het 12V-boordnet overbelast of be‐
schadigd kan raken. Er bestaat gevaar voor
schade. Acculaders voor de voertuigaccu al‐
leen op de starthulp-aanklempunten in de mo‐
torruimte aansluiten.◀
ATTENTIE
Als metalen voorwerpen in de contact‐
doos kunnen vallen, kunnen deze kortsluiting
veroorzaken. Er bestaat gevaar voor schade.
Na gebruik van de contactdoos de aansteker of
de contactdoosafdekking weer aanbrengen.◀
Contactdozen
Algemeen
De aanstekeringang kan bij lopende motor of
ingeschakeld contact als contactdoos voor
elektrische apparaten gebruikt worden.
Opmerking Het totale vermogen van alle contactdozen
mag 140 watt bij 12 volt niet overschrijden.
Fitting niet met ongeschikte stekker beschadi‐
gen.Seite 166BedieningInterieuruitrusting166
Online Edition for Part no. 01 40 2 963 964 - VI/15

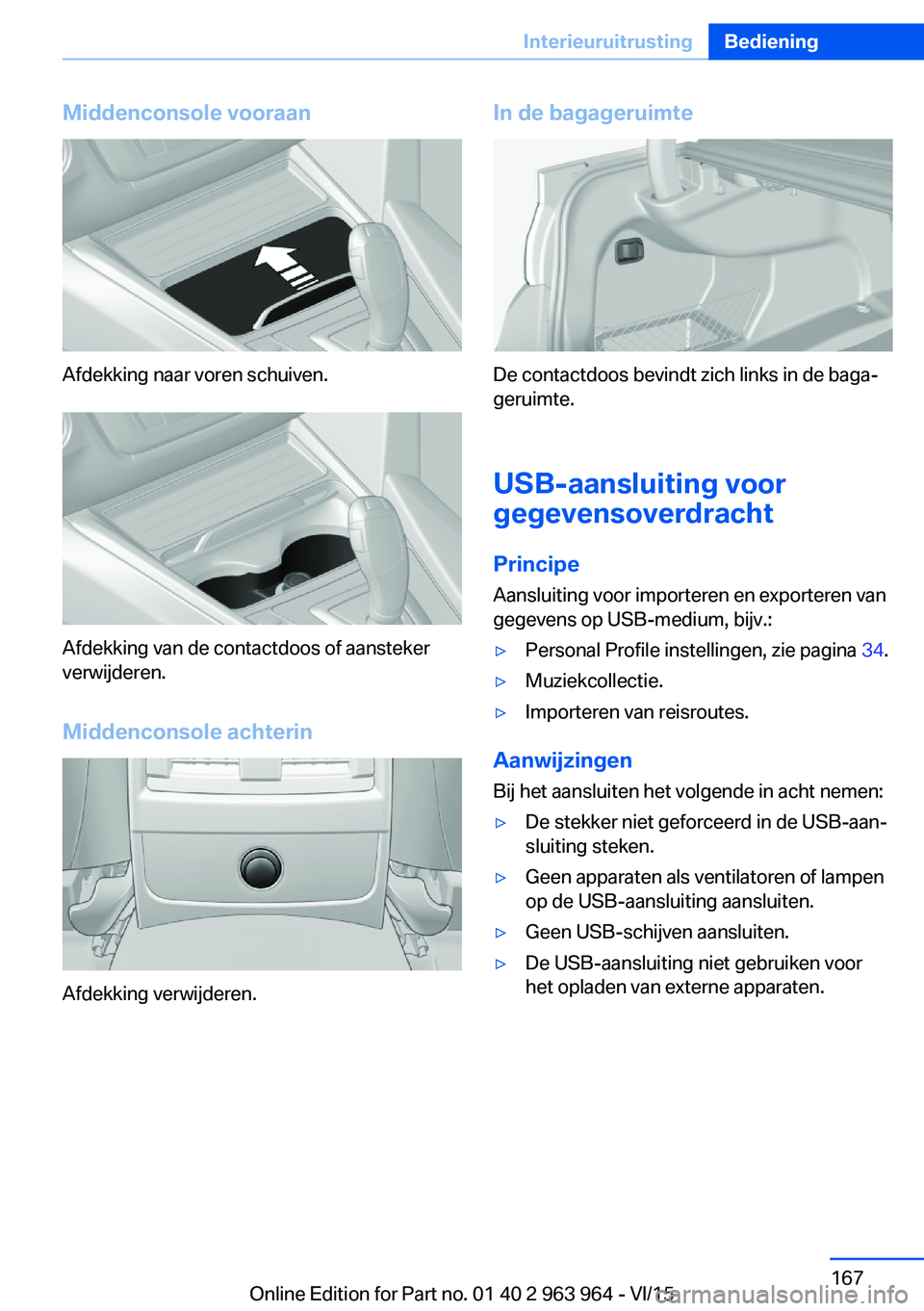

Middenconsole vooraan
Afdekking naar voren schuiven.
Afdekking van de contactdoos of aansteker
verwijderen.
Middenconsole achterin
Afdekking verwijderen.
In de bagageruimte
De contactdoos bevindt zich links in de baga‐
geruimte.
USB-aansluiting voor
gegevensoverdracht
Principe
Aansluiting voor importeren en exporteren van
gegevens op USB-medium, bijv.:
▷Personal Profile instellingen, zie pagina 34.▷Muziekcollectie.▷Importeren van reisroutes.
Aanwijzingen
Bij het aansluiten het volgende in acht nemen:
▷De stekker niet geforceerd in de USB-aan‐
sluiting steken.▷Geen apparaten als ventilatoren of lampen
op de USB-aansluiting aansluiten.▷Geen USB-schijven aansluiten.▷De USB-aansluiting niet gebruiken voor
het opladen van externe apparaten.Seite 167InterieuruitrustingBediening167
Online Edition for Part no. 01 40 2 963 964 - VI/15

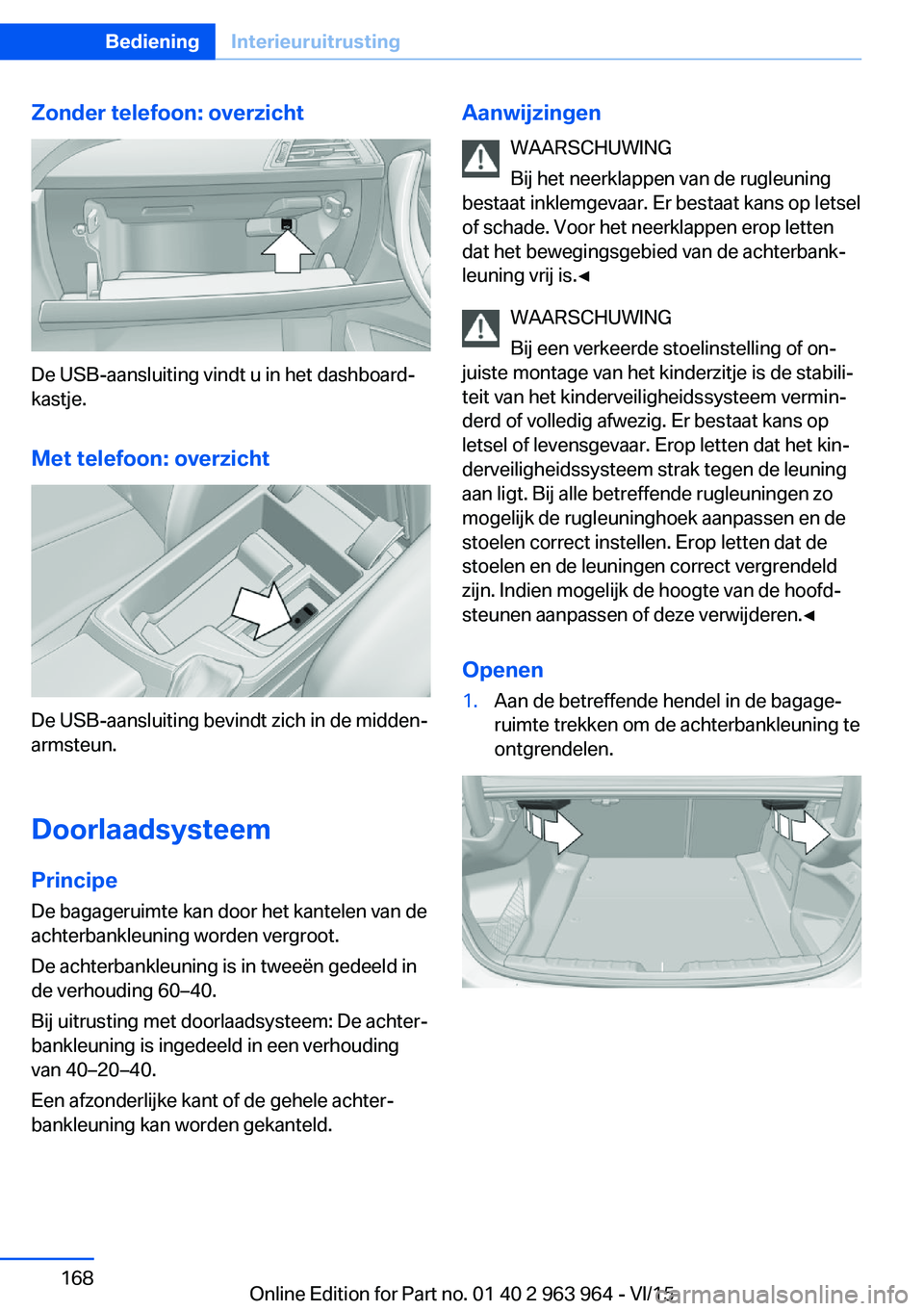

Zonder telefoon: overzicht
De USB-aansluiting vindt u in het dashboard‐
kastje.
Met telefoon: overzicht
De USB-aansluiting bevindt zich in de midden‐
armsteun.
Doorlaadsysteem
Principe
De bagageruimte kan door het kantelen van de
achterbankleuning worden vergroot.
De achterbankleuning is in tweeën gedeeld in
de verhouding 60–40.
Bij uitrusting met doorlaadsysteem: De achter‐
bankleuning is ingedeeld in een verhouding
van 40–20–40.
Een afzonderlijke kant of de gehele achter‐
bankleuning kan worden gekanteld.
Aanwijzingen
WAARSCHUWING
Bij het neerklappen van de rugleuning
bestaat inklemgevaar. Er bestaat kans op letsel
of schade. Voor het neerklappen erop letten
dat het bewegingsgebied van de achterbank‐
leuning vrij is.◀
WAARSCHUWING
Bij een verkeerde stoelinstelling of on‐
juiste montage van het kinderzitje is de stabili‐
teit van het kinderveiligheidssysteem vermin‐
derd of volledig afwezig. Er bestaat kans op
letsel of levensgevaar. Erop letten dat het kin‐
derveiligheidssysteem strak tegen de leuning
aan ligt. Bij alle betreffende rugleuningen zo
mogelijk de rugleuninghoek aanpassen en de
stoelen correct instellen. Erop letten dat de
stoelen en de leuningen correct vergrendeld
zijn. Indien mogelijk de hoogte van de hoofd‐
steunen aanpassen of deze verwijderen.◀
Openen1.Aan de betreffende hendel in de bagage‐
ruimte trekken om de achterbankleuning te
ontgrendelen.Seite 168BedieningInterieuruitrusting168
Online Edition for Part no. 01 40 2 963 964 - VI/15

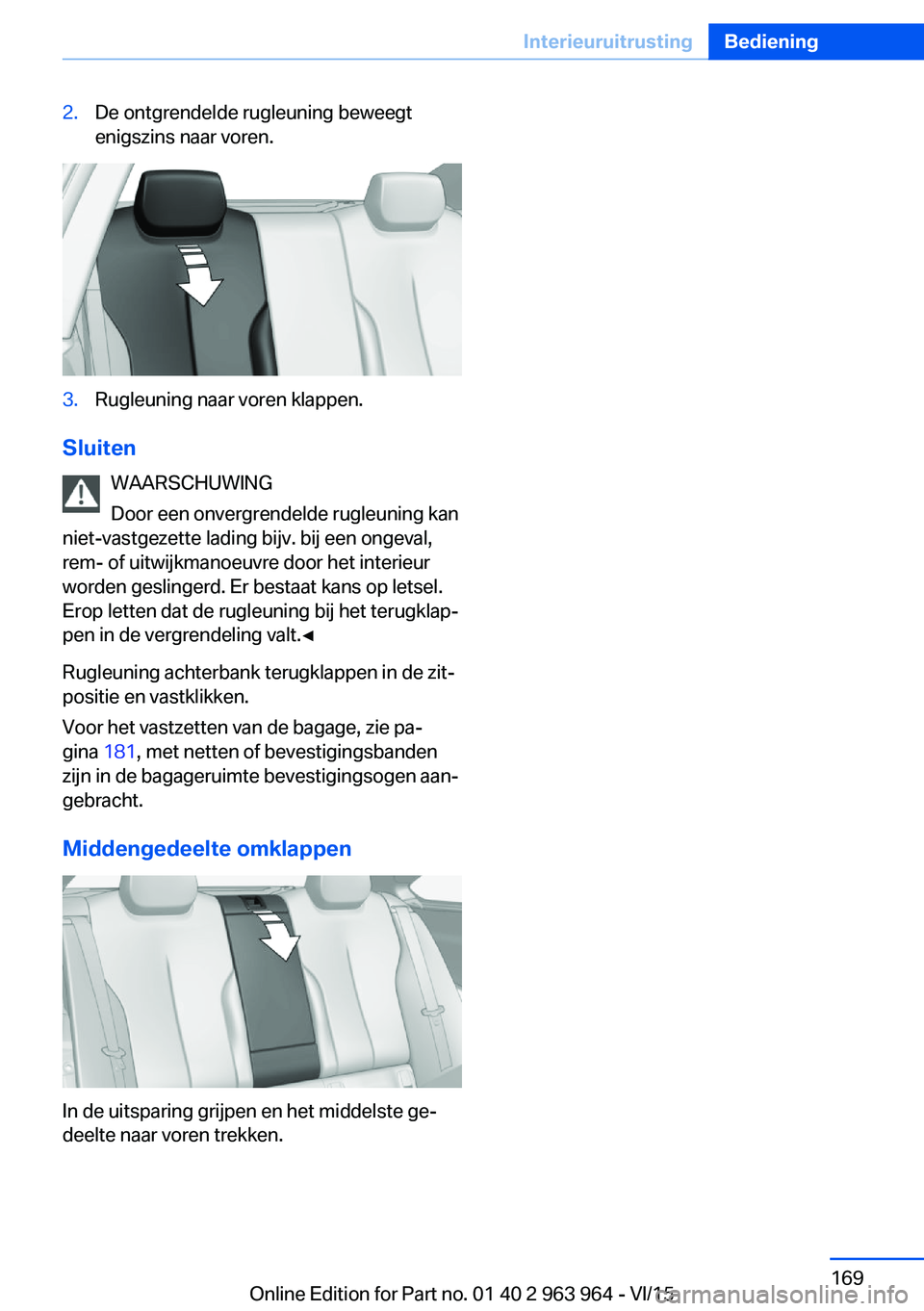

2.De ontgrendelde rugleuning beweegt
enigszins naar voren.3.Rugleuning naar voren klappen.
Sluiten
WAARSCHUWING
Door een onvergrendelde rugleuning kan
niet-vastgezette lading bijv. bij een ongeval,
rem- of uitwijkmanoeuvre door het interieur
worden geslingerd. Er bestaat kans op letsel.
Erop letten dat de rugleuning bij het terugklap‐
pen in de vergrendeling valt.◀
Rugleuning achterbank terugklappen in de zit‐
positie en vastklikken.
Voor het vastzetten van de bagage, zie pa‐
gina 181, met netten of bevestigingsbanden
zijn in de bagageruimte bevestigingsogen aan‐
gebracht.
Middengedeelte omklappen
In de uitsparing grijpen en het middelste ge‐
deelte naar voren trekken.
Seite 169InterieuruitrustingBediening169
Online Edition for Part no. 01 40 2 963 964 - VI/15

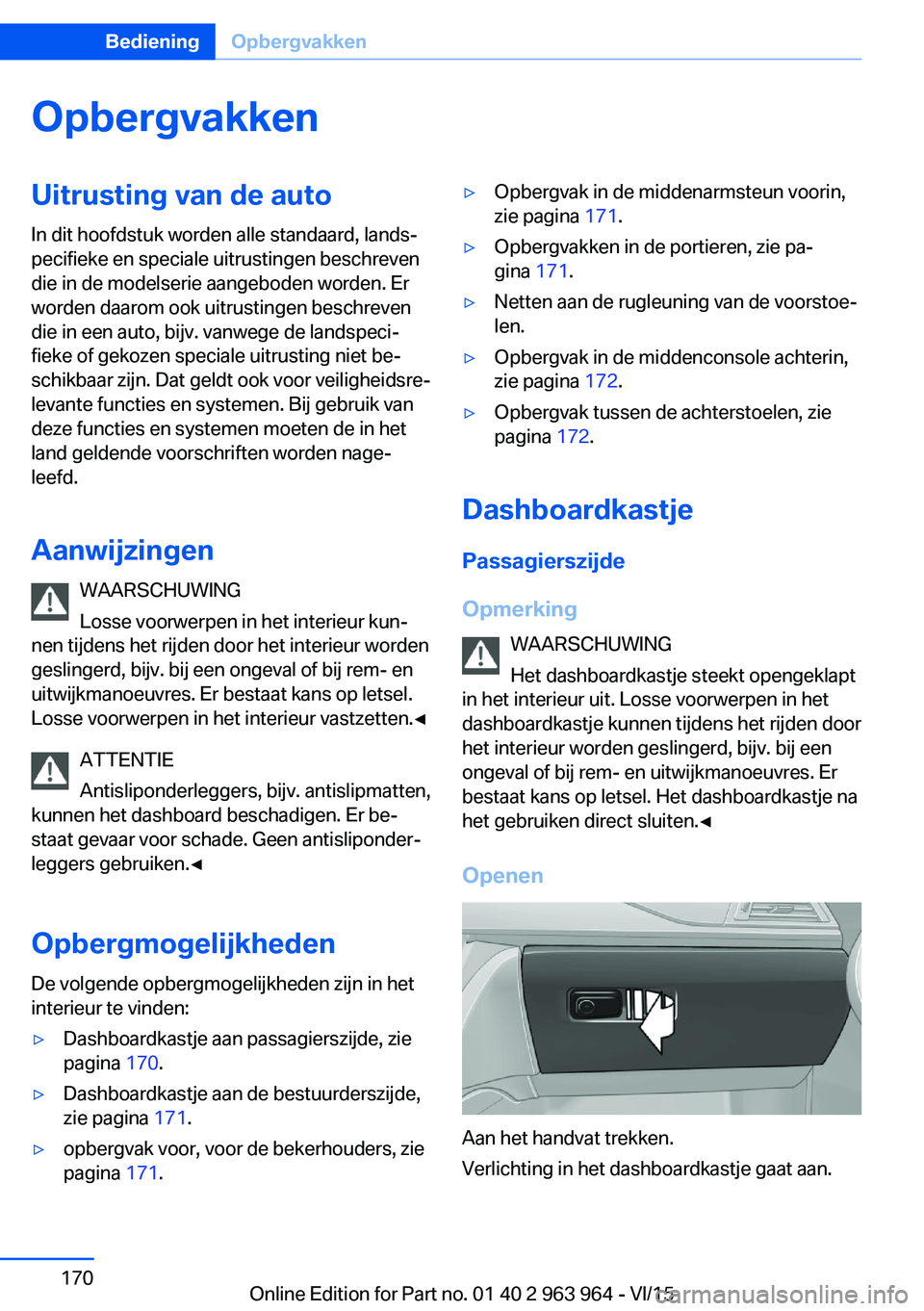

OpbergvakkenUitrusting van de autoIn dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Aanwijzingen WAARSCHUWING
Losse voorwerpen in het interieur kun‐
nen tijdens het rijden door het interieur worden
geslingerd, bijv. bij een ongeval of bij rem- en
uitwijkmanoeuvres. Er bestaat kans op letsel.
Losse voorwerpen in het interieur vastzetten.◀
ATTENTIE
Antisliponderleggers, bijv. antislipmatten,
kunnen het dashboard beschadigen. Er be‐
staat gevaar voor schade. Geen antisliponder‐
leggers gebruiken.◀
Opbergmogelijkheden
De volgende opbergmogelijkheden zijn in het
interieur te vinden:▷Dashboardkastje aan passagierszijde, zie
pagina 170.▷Dashboardkastje aan de bestuurderszijde,
zie pagina 171.▷opbergvak voor, voor de bekerhouders, zie
pagina 171.▷Opbergvak in de middenarmsteun voorin,
zie pagina 171.▷Opbergvakken in de portieren, zie pa‐
gina 171.▷Netten aan de rugleuning van de voorstoe‐
len.▷Opbergvak in de middenconsole achterin,
zie pagina 172.▷Opbergvak tussen de achterstoelen, zie
pagina 172.
Dashboardkastje
Passagierszijde
Opmerking WAARSCHUWING
Het dashboardkastje steekt opengeklapt
in het interieur uit. Losse voorwerpen in het
dashboardkastje kunnen tijdens het rijden door
het interieur worden geslingerd, bijv. bij een
ongeval of bij rem- en uitwijkmanoeuvres. Er
bestaat kans op letsel. Het dashboardkastje na
het gebruiken direct sluiten.◀
Openen
Aan het handvat trekken.
Verlichting in het dashboardkastje gaat aan.
Seite 170BedieningOpbergvakken170
Online Edition for Part no. 01 40 2 963 964 - VI/15
