BMW 4 SERIES COUPE 2016 Instructieboekjes (in Dutch)

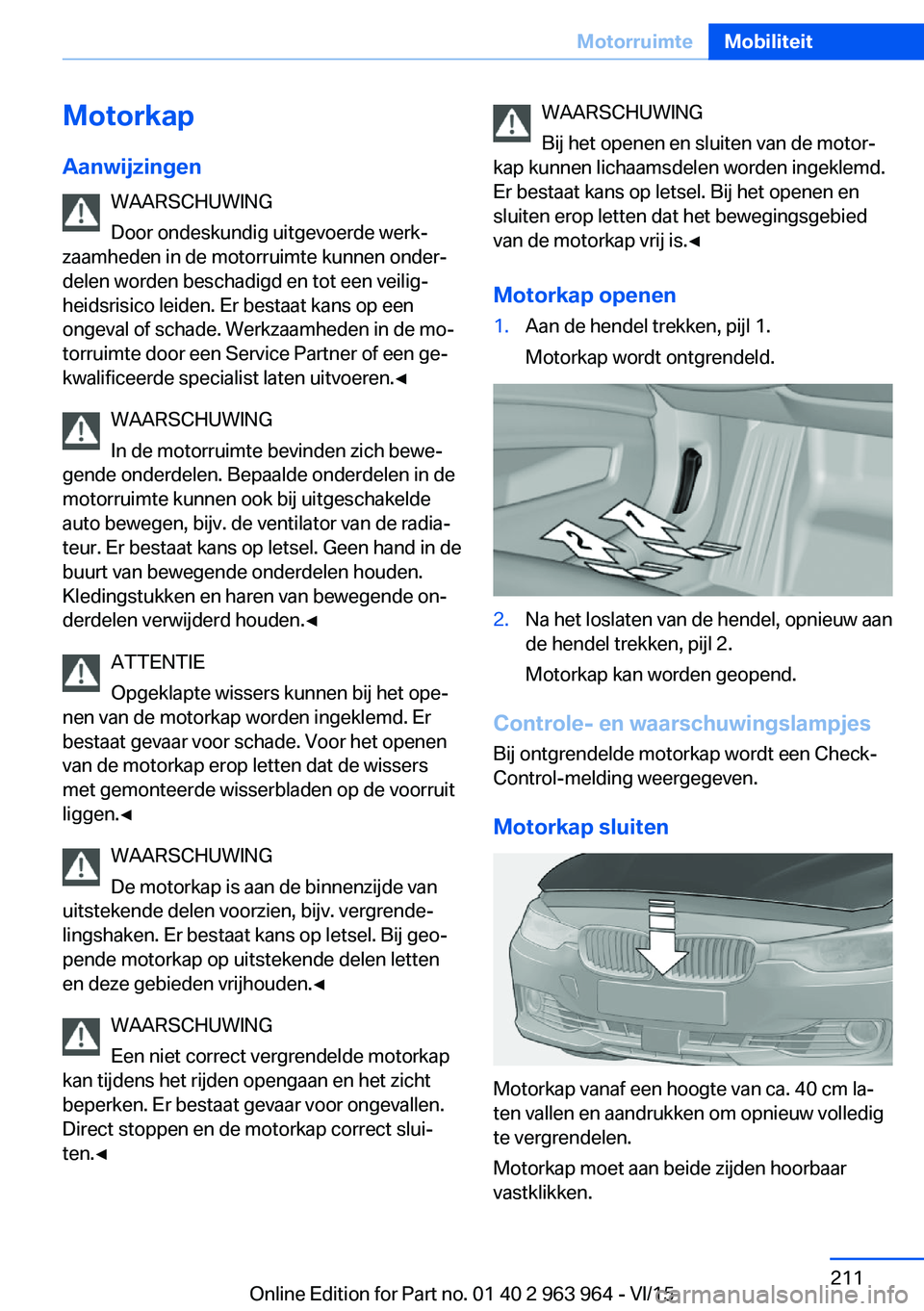

MotorkapAanwijzingen WAARSCHUWING
Door ondeskundig uitgevoerde werk‐
zaamheden in de motorruimte kunnen onder‐
delen worden beschadigd en tot een veilig‐
heidsrisico leiden. Er bestaat kans op een
ongeval of schade. Werkzaamheden in de mo‐
torruimte door een Service Partner of een ge‐
kwalificeerde specialist laten uitvoeren.◀
WAARSCHUWING
In de motorruimte bevinden zich bewe‐
gende onderdelen. Bepaalde onderdelen in de
motorruimte kunnen ook bij uitgeschakelde
auto bewegen, bijv. de ventilator van de radia‐
teur. Er bestaat kans op letsel. Geen hand in de
buurt van bewegende onderdelen houden.
Kledingstukken en haren van bewegende on‐
derdelen verwijderd houden.◀
ATTENTIE
Opgeklapte wissers kunnen bij het ope‐
nen van de motorkap worden ingeklemd. Er
bestaat gevaar voor schade. Voor het openen
van de motorkap erop letten dat de wissers
met gemonteerde wisserbladen op de voorruit
liggen.◀
WAARSCHUWING
De motorkap is aan de binnenzijde van
uitstekende delen voorzien, bijv. vergrende‐
lingshaken. Er bestaat kans op letsel. Bij geo‐
pende motorkap op uitstekende delen letten
en deze gebieden vrijhouden.◀
WAARSCHUWING
Een niet correct vergrendelde motorkap
kan tijdens het rijden opengaan en het zicht
beperken. Er bestaat gevaar voor ongevallen.
Direct stoppen en de motorkap correct slui‐
ten.◀WAARSCHUWING
Bij het openen en sluiten van de motor‐
kap kunnen lichaamsdelen worden ingeklemd.
Er bestaat kans op letsel. Bij het openen en
sluiten erop letten dat het bewegingsgebied
van de motorkap vrij is.◀
Motorkap openen1.Aan de hendel trekken, pijl 1.
Motorkap wordt ontgrendeld.2.Na het loslaten van de hendel, opnieuw aan
de hendel trekken, pijl 2.
Motorkap kan worden geopend.
Controle- en waarschuwingslampjes
Bij ontgrendelde motorkap wordt een Check-
Control-melding weergegeven.
Motorkap sluiten
Motorkap vanaf een hoogte van ca. 40 cm la‐
ten vallen en aandrukken om opnieuw volledig
te vergrendelen.
Motorkap moet aan beide zijden hoorbaar
vastklikken.
Seite 211MotorruimteMobiliteit211
Online Edition for Part no. 01 40 2 963 964 - VI/15

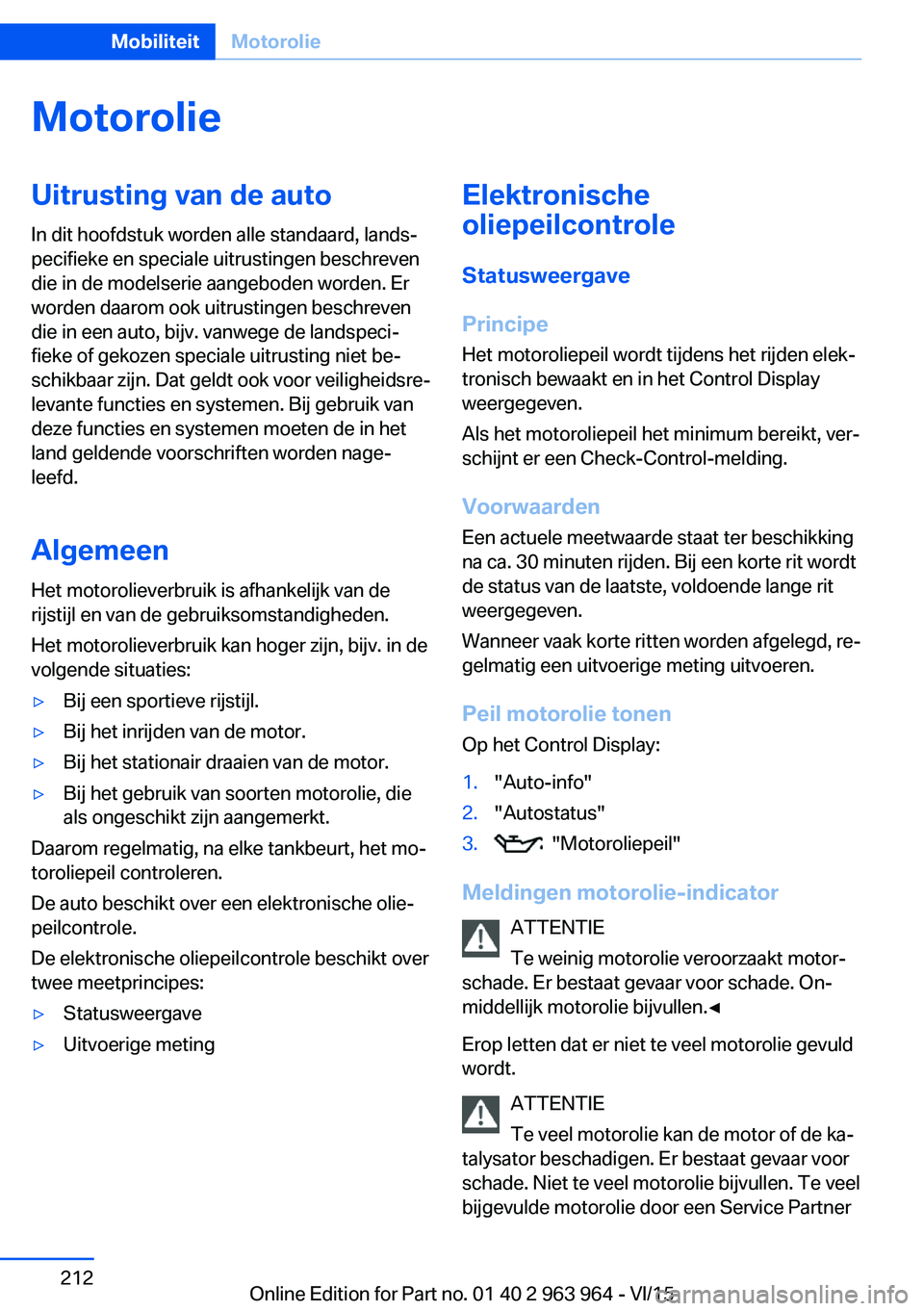

MotorolieUitrusting van de autoIn dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Algemeen Het motorolieverbruik is afhankelijk van de
rijstijl en van de gebruiksomstandigheden.
Het motorolieverbruik kan hoger zijn, bijv. in de
volgende situaties:▷Bij een sportieve rijstijl.▷Bij het inrijden van de motor.▷Bij het stationair draaien van de motor.▷Bij het gebruik van soorten motorolie, die
als ongeschikt zijn aangemerkt.
Daarom regelmatig, na elke tankbeurt, het mo‐
toroliepeil controleren.
De auto beschikt over een elektronische olie‐
peilcontrole.
De elektronische oliepeilcontrole beschikt over
twee meetprincipes:
▷Statusweergave▷Uitvoerige metingElektronische
oliepeilcontrole
Statusweergave
Principe
Het motoroliepeil wordt tijdens het rijden elek‐
tronisch bewaakt en in het Control Display
weergegeven.
Als het motoroliepeil het minimum bereikt, ver‐
schijnt er een Check-Control-melding.
Voorwaarden
Een actuele meetwaarde staat ter beschikking na ca. 30 minuten rijden. Bij een korte rit wordt
de status van de laatste, voldoende lange rit
weergegeven.
Wanneer vaak korte ritten worden afgelegd, re‐
gelmatig een uitvoerige meting uitvoeren.
Peil motorolie tonen Op het Control Display:1."Auto-info"2."Autostatus"3. "Motoroliepeil"
Meldingen motorolie-indicator
ATTENTIE
Te weinig motorolie veroorzaakt motor‐
schade. Er bestaat gevaar voor schade. On‐
middellijk motorolie bijvullen.◀
Erop letten dat er niet te veel motorolie gevuld
wordt.
ATTENTIE
Te veel motorolie kan de motor of de ka‐
talysator beschadigen. Er bestaat gevaar voor
schade. Niet te veel motorolie bijvullen. Te veel
bijgevulde motorolie door een Service Partner
Seite 212MobiliteitMotorolie212
Online Edition for Part no. 01 40 2 963 964 - VI/15

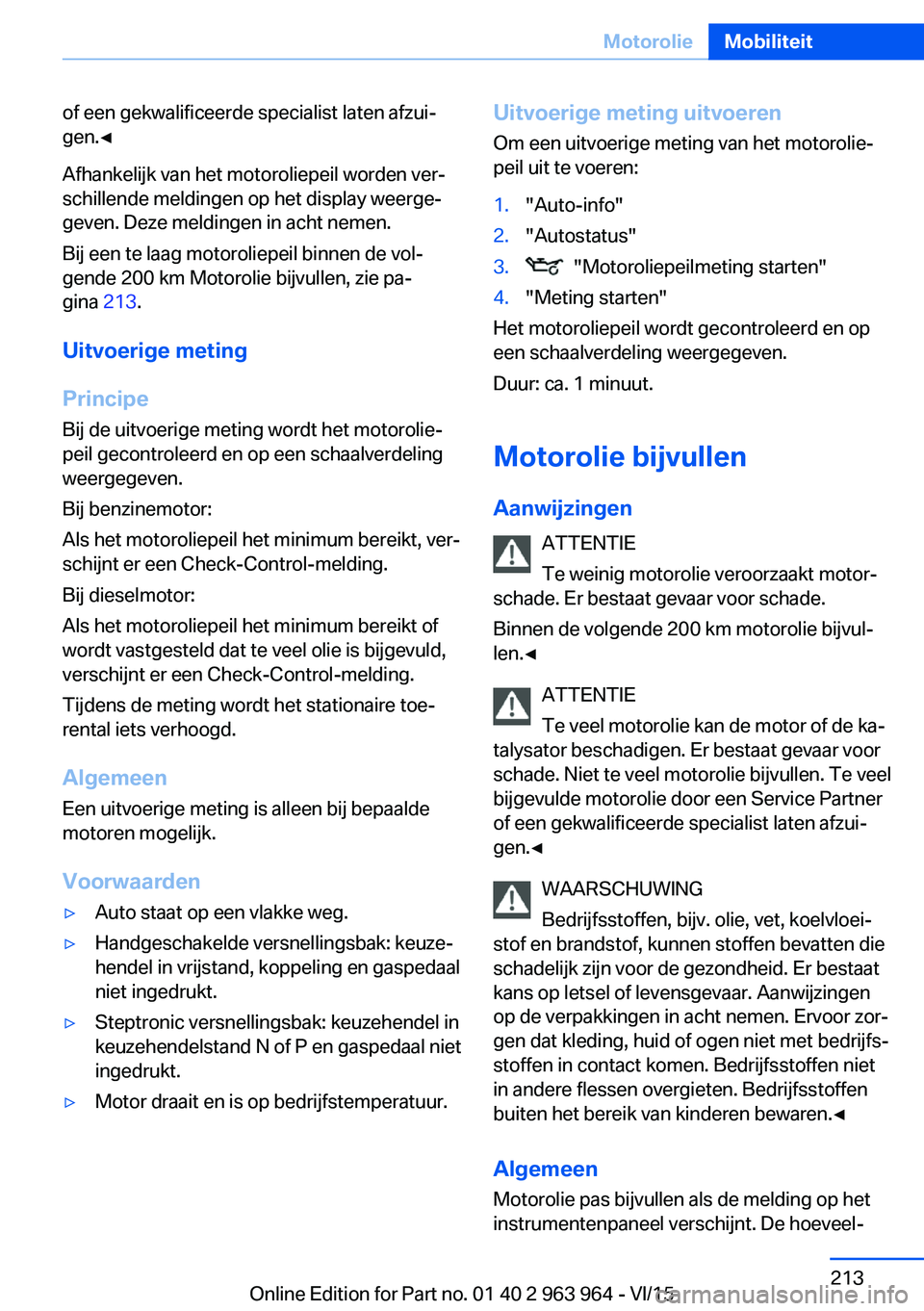

of een gekwalificeerde specialist laten afzui‐
gen.◀
Afhankelijk van het motoroliepeil worden ver‐
schillende meldingen op het display weerge‐
geven. Deze meldingen in acht nemen.
Bij een te laag motoroliepeil binnen de vol‐
gende 200 km Motorolie bijvullen, zie pa‐
gina 213.
Uitvoerige meting
Principe Bij de uitvoerige meting wordt het motorolie‐
peil gecontroleerd en op een schaalverdeling
weergegeven.
Bij benzinemotor:
Als het motoroliepeil het minimum bereikt, ver‐
schijnt er een Check-Control-melding.
Bij dieselmotor:
Als het motoroliepeil het minimum bereikt of
wordt vastgesteld dat te veel olie is bijgevuld,
verschijnt er een Check-Control-melding.
Tijdens de meting wordt het stationaire toe‐
rental iets verhoogd.
Algemeen
Een uitvoerige meting is alleen bij bepaalde
motoren mogelijk.
Voorwaarden▷Auto staat op een vlakke weg.▷Handgeschakelde versnellingsbak: keuze‐
hendel in vrijstand, koppeling en gaspedaal
niet ingedrukt.▷Steptronic versnellingsbak: keuzehendel in
keuzehendelstand N of P en gaspedaal niet
ingedrukt.▷Motor draait en is op bedrijfstemperatuur.Uitvoerige meting uitvoeren
Om een uitvoerige meting van het motorolie‐
peil uit te voeren:1."Auto-info"2."Autostatus"3. "Motoroliepeilmeting starten"4."Meting starten"
Het motoroliepeil wordt gecontroleerd en op
een schaalverdeling weergegeven.
Duur: ca. 1 minuut.
Motorolie bijvullen
Aanwijzingen ATTENTIE
Te weinig motorolie veroorzaakt motor‐
schade. Er bestaat gevaar voor schade.
Binnen de volgende 200 km motorolie bijvul‐
len.◀
ATTENTIE
Te veel motorolie kan de motor of de ka‐
talysator beschadigen. Er bestaat gevaar voor
schade. Niet te veel motorolie bijvullen. Te veel
bijgevulde motorolie door een Service Partner
of een gekwalificeerde specialist laten afzui‐
gen.◀
WAARSCHUWING
Bedrijfsstoffen, bijv. olie, vet, koelvloei‐
stof en brandstof, kunnen stoffen bevatten die
schadelijk zijn voor de gezondheid. Er bestaat
kans op letsel of levensgevaar. Aanwijzingen
op de verpakkingen in acht nemen. Ervoor zor‐
gen dat kleding, huid of ogen niet met bedrijfs‐
stoffen in contact komen. Bedrijfsstoffen niet
in andere flessen overgieten. Bedrijfsstoffen
buiten het bereik van kinderen bewaren.◀

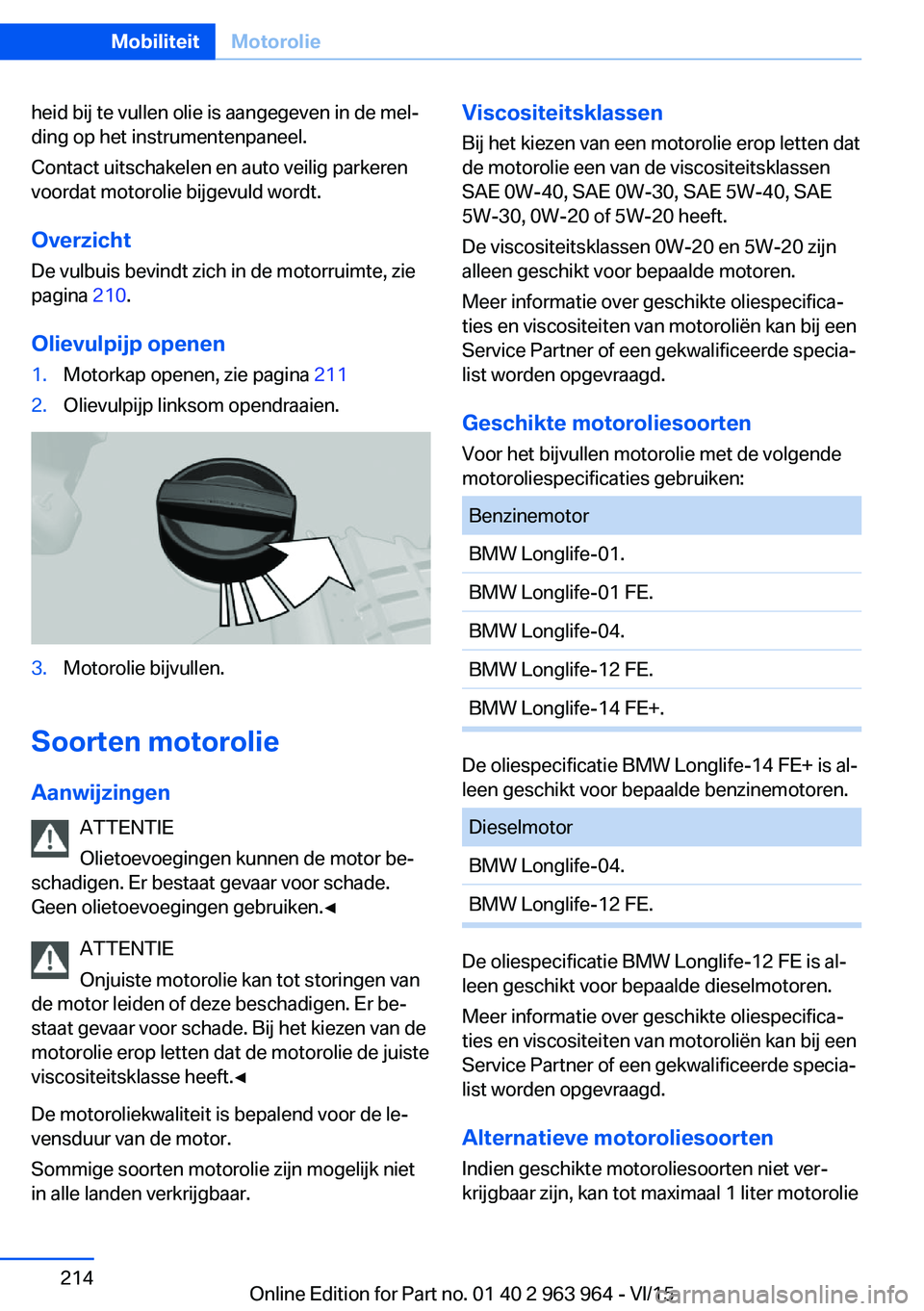

Algemeen
Motorolie pas bijvullen als de melding op het
instrumentenpaneel verschijnt. De hoeveel‐
Seite 213MotorolieMobiliteit213
Online Edition for Part no. 01 40 2 963 964 - VI/15

heid bij te vullen olie is aangegeven in de mel‐
ding op het instrumentenpaneel.
Contact uitschakelen en auto veilig parkeren
voordat motorolie bijgevuld wordt.
Overzicht
De vulbuis bevindt zich in de motorruimte, zie
pagina 210.
Olievulpijp openen1.Motorkap openen, zie pagina 2112.Olievulpijp linksom opendraaien.3.Motorolie bijvullen.
Soorten motorolie
Aanwijzingen ATTENTIE
Olietoevoegingen kunnen de motor be‐
schadigen. Er bestaat gevaar voor schade.
Geen olietoevoegingen gebruiken.◀
ATTENTIE
Onjuiste motorolie kan tot storingen van
de motor leiden of deze beschadigen. Er be‐
staat gevaar voor schade. Bij het kiezen van de
motorolie erop letten dat de motorolie de juiste
viscositeitsklasse heeft.◀
De motoroliekwaliteit is bepalend voor de le‐
vensduur van de motor.
Sommige soorten motorolie zijn mogelijk niet
in alle landen verkrijgbaar.
Viscositeitsklassen
Bij het kiezen van een motorolie erop letten dat
de motorolie een van de viscositeitsklassen
SAE 0W-40, SAE 0W-30, SAE 5W-40, SAE
5W-30, 0W-20 of 5W-20 heeft.
De viscositeitsklassen 0W-20 en 5W-20 zijn
alleen geschikt voor bepaalde motoren.
Meer informatie over geschikte oliespecifica‐
ties en viscositeiten van motoroliën kan bij een
Service Partner of een gekwalificeerde specia‐
list worden opgevraagd.
Geschikte motoroliesoorten Voor het bijvullen motorolie met de volgende
motoroliespecificaties gebruiken:BenzinemotorBMW Longlife-01.BMW Longlife-01 FE.BMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
De oliespecificatie BMW Longlife-14 FE+ is al‐
leen geschikt voor bepaalde benzinemotoren.
DieselmotorBMW Longlife-04.BMW Longlife-12 FE.
De oliespecificatie BMW Longlife-12 FE is al‐
leen geschikt voor bepaalde dieselmotoren.
Meer informatie over geschikte oliespecifica‐
ties en viscositeiten van motoroliën kan bij een
Service Partner of een gekwalificeerde specia‐
list worden opgevraagd.
Alternatieve motoroliesoorten Indien geschikte motoroliesoorten niet ver‐
krijgbaar zijn, kan tot maximaal 1 liter motorolie
Seite 214MobiliteitMotorolie214
Online Edition for Part no. 01 40 2 963 964 - VI/15

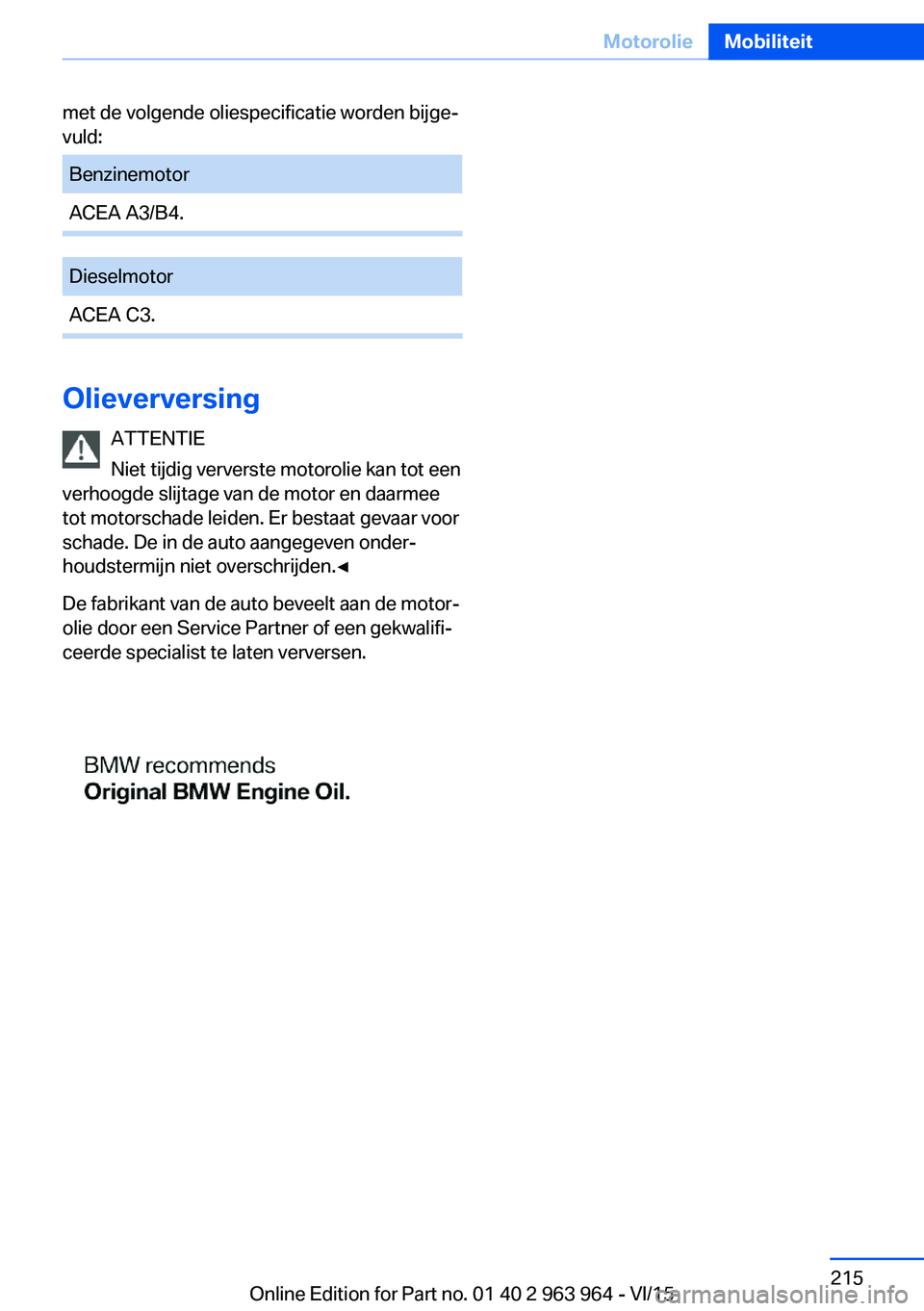

met de volgende oliespecificatie worden bijge‐
vuld:BenzinemotorACEA A3/B4.DieselmotorACEA C3.
Olieverversing
ATTENTIE
Niet tijdig ververste motorolie kan tot een
verhoogde slijtage van de motor en daarmee
tot motorschade leiden. Er bestaat gevaar voor
schade. De in de auto aangegeven onder‐
houdstermijn niet overschrijden.◀
De fabrikant van de auto beveelt aan de motor‐
olie door een Service Partner of een gekwalifi‐
ceerde specialist te laten verversen.
Seite 215MotorolieMobiliteit215
Online Edition for Part no. 01 40 2 963 964 - VI/15

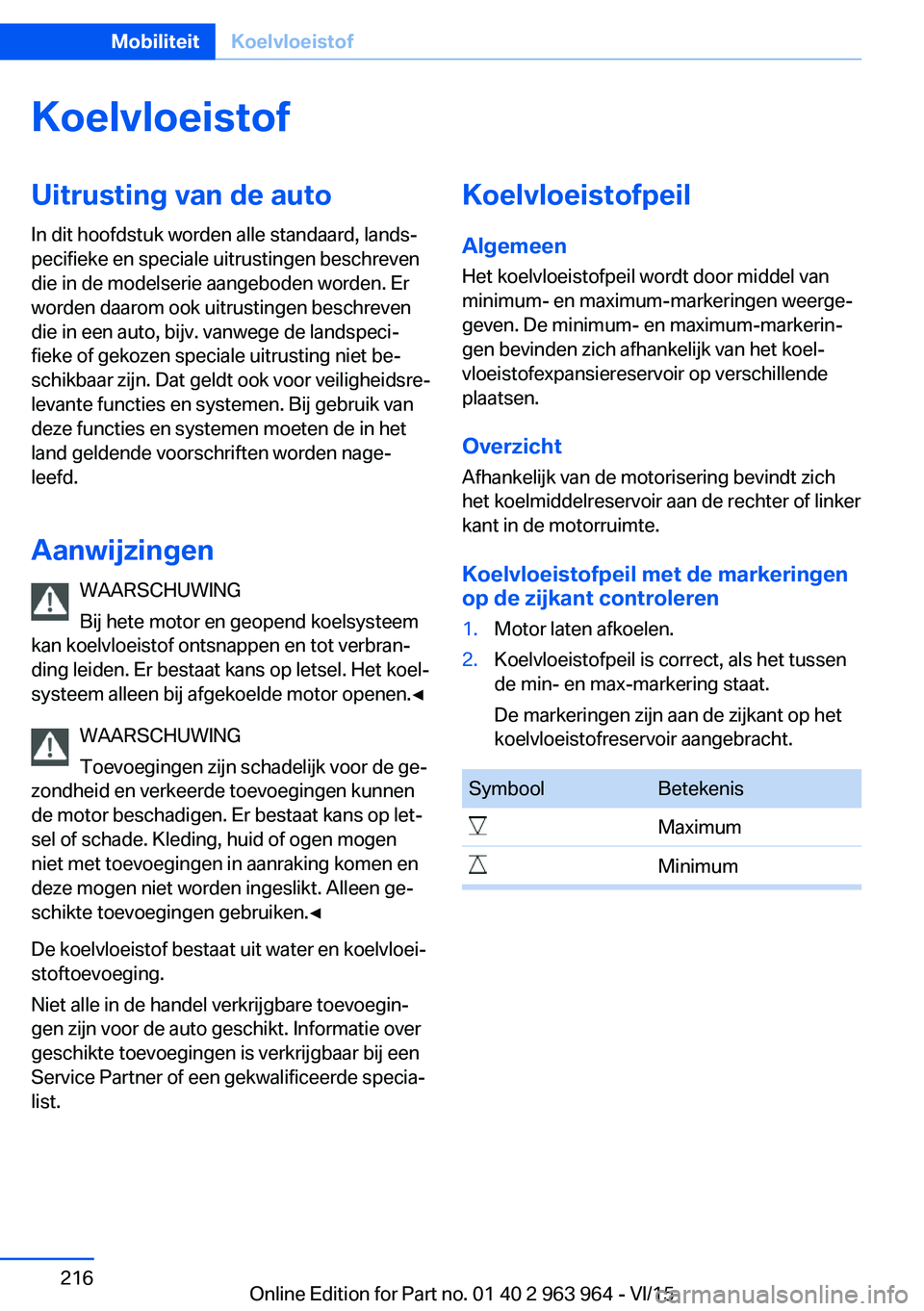

KoelvloeistofUitrusting van de auto
In dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Aanwijzingen WAARSCHUWING
Bij hete motor en geopend koelsysteem
kan koelvloeistof ontsnappen en tot verbran‐
ding leiden. Er bestaat kans op letsel. Het koel‐
systeem alleen bij afgekoelde motor openen.◀
WAARSCHUWING
Toevoegingen zijn schadelijk voor de ge‐
zondheid en verkeerde toevoegingen kunnen
de motor beschadigen. Er bestaat kans op let‐
sel of schade. Kleding, huid of ogen mogen
niet met toevoegingen in aanraking komen en
deze mogen niet worden ingeslikt. Alleen ge‐
schikte toevoegingen gebruiken.◀
De koelvloeistof bestaat uit water en koelvloei‐
stoftoevoeging.
Niet alle in de handel verkrijgbare toevoegin‐
gen zijn voor de auto geschikt. Informatie over
geschikte toevoegingen is verkrijgbaar bij een
Service Partner of een gekwalificeerde specia‐
list.Koelvloeistofpeil
Algemeen
Het koelvloeistofpeil wordt door middel van
minimum- en maximum-markeringen weerge‐
geven. De minimum- en maximum-markerin‐
gen bevinden zich afhankelijk van het koel‐
vloeistofexpansiereservoir op verschillende
plaatsen.
Overzicht
Afhankelijk van de motorisering bevindt zich
het koelmiddelreservoir aan de rechter of linker
kant in de motorruimte.
Koelvloeistofpeil met de markeringen
op de zijkant controleren1.Motor laten afkoelen.2.Koelvloeistofpeil is correct, als het tussen
de min- en max-markering staat.
De markeringen zijn aan de zijkant op het
koelvloeistofreservoir aangebracht.SymboolBetekenisMaximumMinimumSeite 216MobiliteitKoelvloeistof216
Online Edition for Part no. 01 40 2 963 964 - VI/15

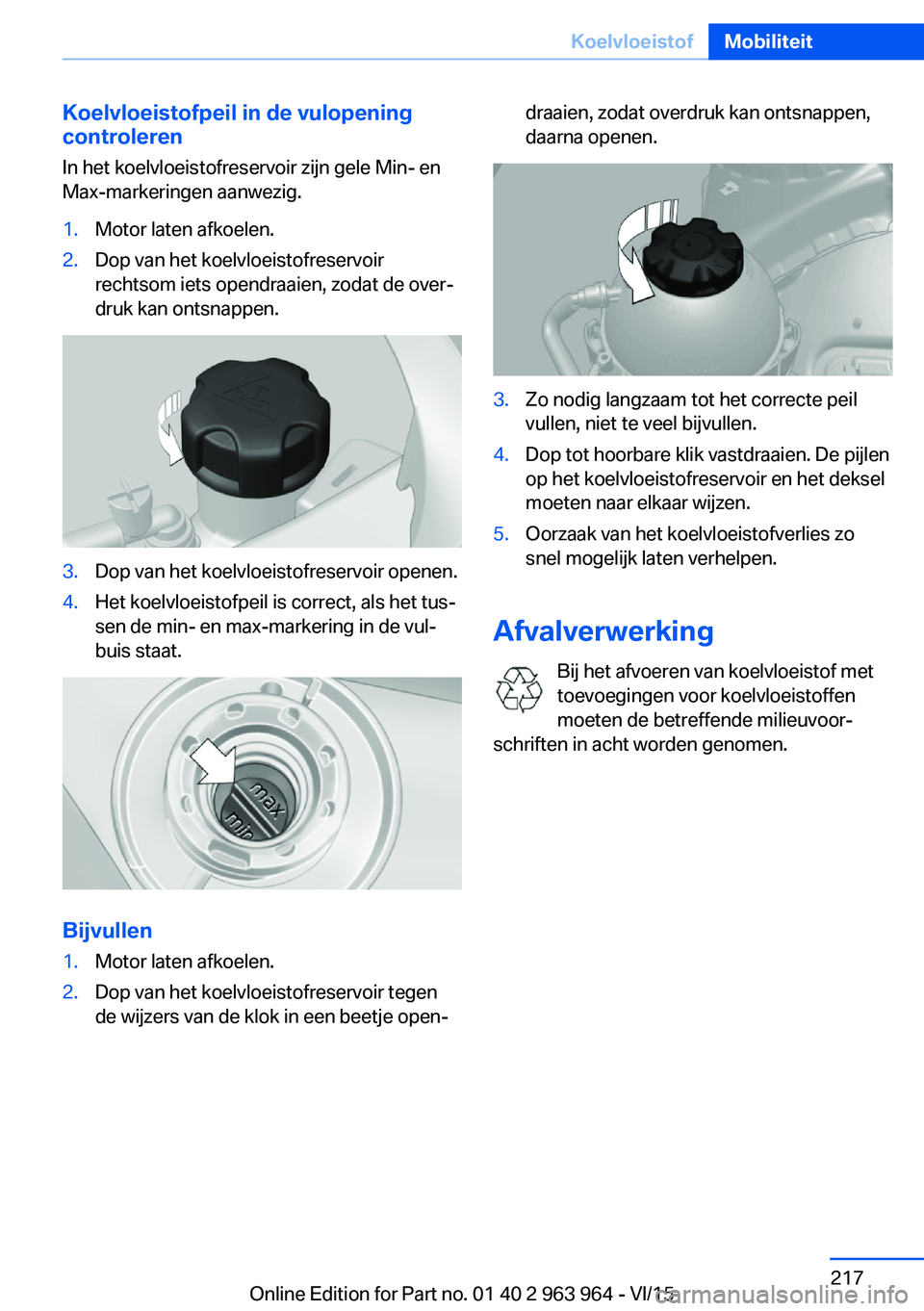

Koelvloeistofpeil in de vulopening
controleren
In het koelvloeistofreservoir zijn gele Min- en
Max-markeringen aanwezig.1.Motor laten afkoelen.2.Dop van het koelvloeistofreservoir
rechtsom iets opendraaien, zodat de over‐
druk kan ontsnappen.3.Dop van het koelvloeistofreservoir openen.4.Het koelvloeistofpeil is correct, als het tus‐
sen de min- en max-markering in de vul‐
buis staat.
Bijvullen
1.Motor laten afkoelen.2.Dop van het koelvloeistofreservoir tegen
de wijzers van de klok in een beetje open‐draaien, zodat overdruk kan ontsnappen,
daarna openen.3.Zo nodig langzaam tot het correcte peil
vullen, niet te veel bijvullen.4.Dop tot hoorbare klik vastdraaien. De pijlen
op het koelvloeistofreservoir en het deksel
moeten naar elkaar wijzen.5.Oorzaak van het koelvloeistofverlies zo
snel mogelijk laten verhelpen.
Afvalverwerking
Bij het afvoeren van koelvloeistof met
toevoegingen voor koelvloeistoffen
moeten de betreffende milieuvoor‐
schriften in acht worden genomen.
Seite 217KoelvloeistofMobiliteit217
Online Edition for Part no. 01 40 2 963 964 - VI/15

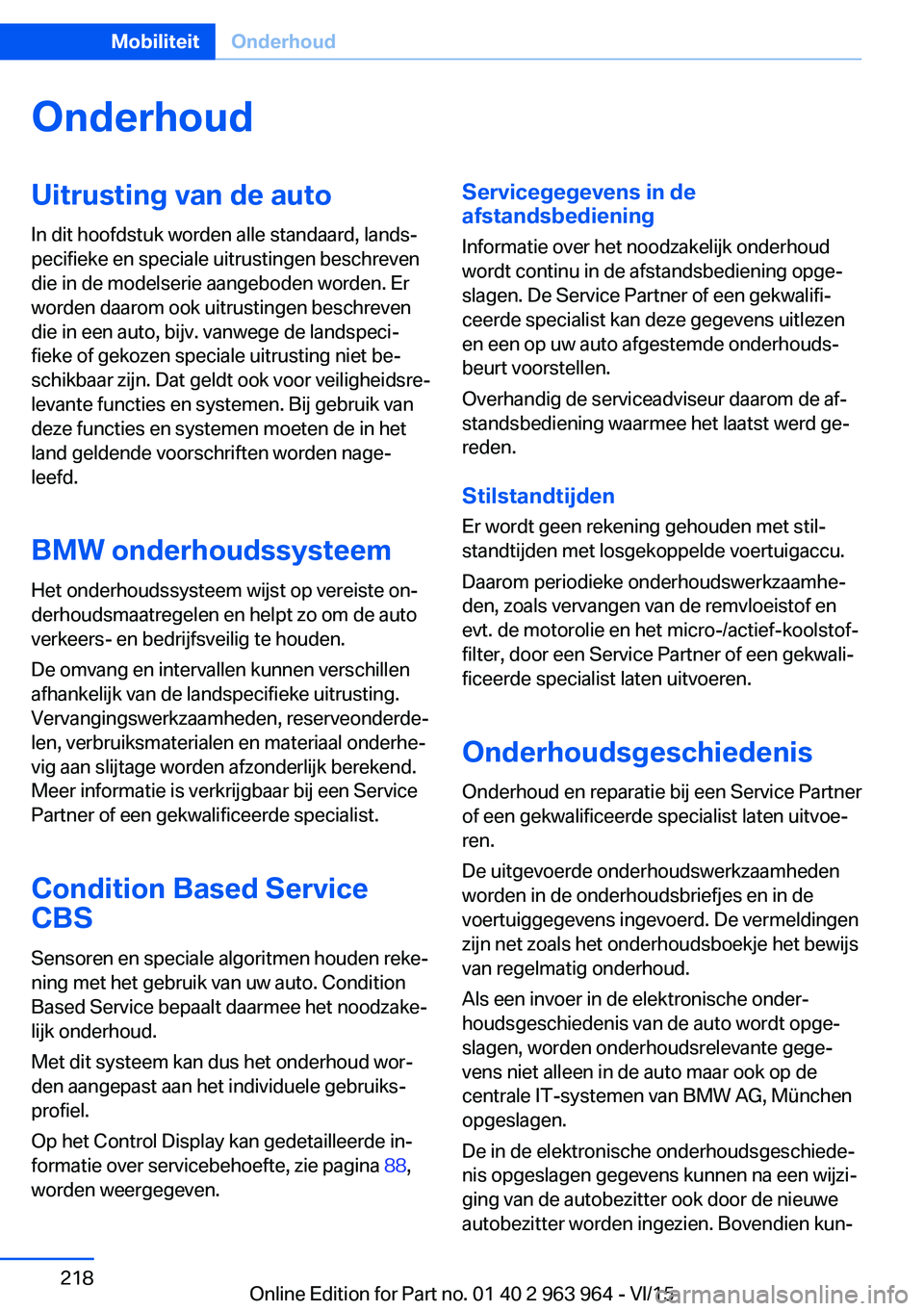

OnderhoudUitrusting van de autoIn dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
BMW onderhoudssysteem Het onderhoudssysteem wijst op vereiste on‐
derhoudsmaatregelen en helpt zo om de auto
verkeers- en bedrijfsveilig te houden.
De omvang en intervallen kunnen verschillen
afhankelijk van de landspecifieke uitrusting.
Vervangingswerkzaamheden, reserveonderde‐
len, verbruiksmaterialen en materiaal onderhe‐
vig aan slijtage worden afzonderlijk berekend.
Meer informatie is verkrijgbaar bij een Service
Partner of een gekwalificeerde specialist.
Condition Based Service
CBS
Sensoren en speciale algoritmen houden reke‐
ning met het gebruik van uw auto. Condition
Based Service bepaalt daarmee het noodzake‐
lijk onderhoud.
Met dit systeem kan dus het onderhoud wor‐
den aangepast aan het individuele gebruiks‐
profiel.
Op het Control Display kan gedetailleerde in‐
formatie over servicebehoefte, zie pagina 88,
worden weergegeven.Servicegegevens in de
afstandsbediening
Informatie over het noodzakelijk onderhoud
wordt continu in de afstandsbediening opge‐
slagen. De Service Partner of een gekwalifi‐
ceerde specialist kan deze gegevens uitlezen
en een op uw auto afgestemde onderhouds‐
beurt voorstellen.
Overhandig de serviceadviseur daarom de af‐
standsbediening waarmee het laatst werd ge‐
reden.
Stilstandtijden Er wordt geen rekening gehouden met stil‐
standtijden met losgekoppelde voertuigaccu.
Daarom periodieke onderhoudswerkzaamhe‐
den, zoals vervangen van de remvloeistof en
evt. de motorolie en het micro-/actief-koolstof‐
filter, door een Service Partner of een gekwali‐
ficeerde specialist laten uitvoeren.
OnderhoudsgeschiedenisOnderhoud en reparatie bij een Service Partner
of een gekwalificeerde specialist laten uitvoe‐
ren.
De uitgevoerde onderhoudswerkzaamheden
worden in de onderhoudsbriefjes en in de
voertuiggegevens ingevoerd. De vermeldingen
zijn net zoals het onderhoudsboekje het bewijs
van regelmatig onderhoud.
Als een invoer in de elektronische onder‐
houdsgeschiedenis van de auto wordt opge‐
slagen, worden onderhoudsrelevante gege‐
vens niet alleen in de auto maar ook op de
centrale IT-systemen van BMW AG, München
opgeslagen.
De in de elektronische onderhoudsgeschiede‐
nis opgeslagen gegevens kunnen na een wijzi‐
ging van de autobezitter ook door de nieuwe
autobezitter worden ingezien. Bovendien kun‐Seite 218MobiliteitOnderhoud218
Online Edition for Part no. 01 40 2 963 964 - VI/15

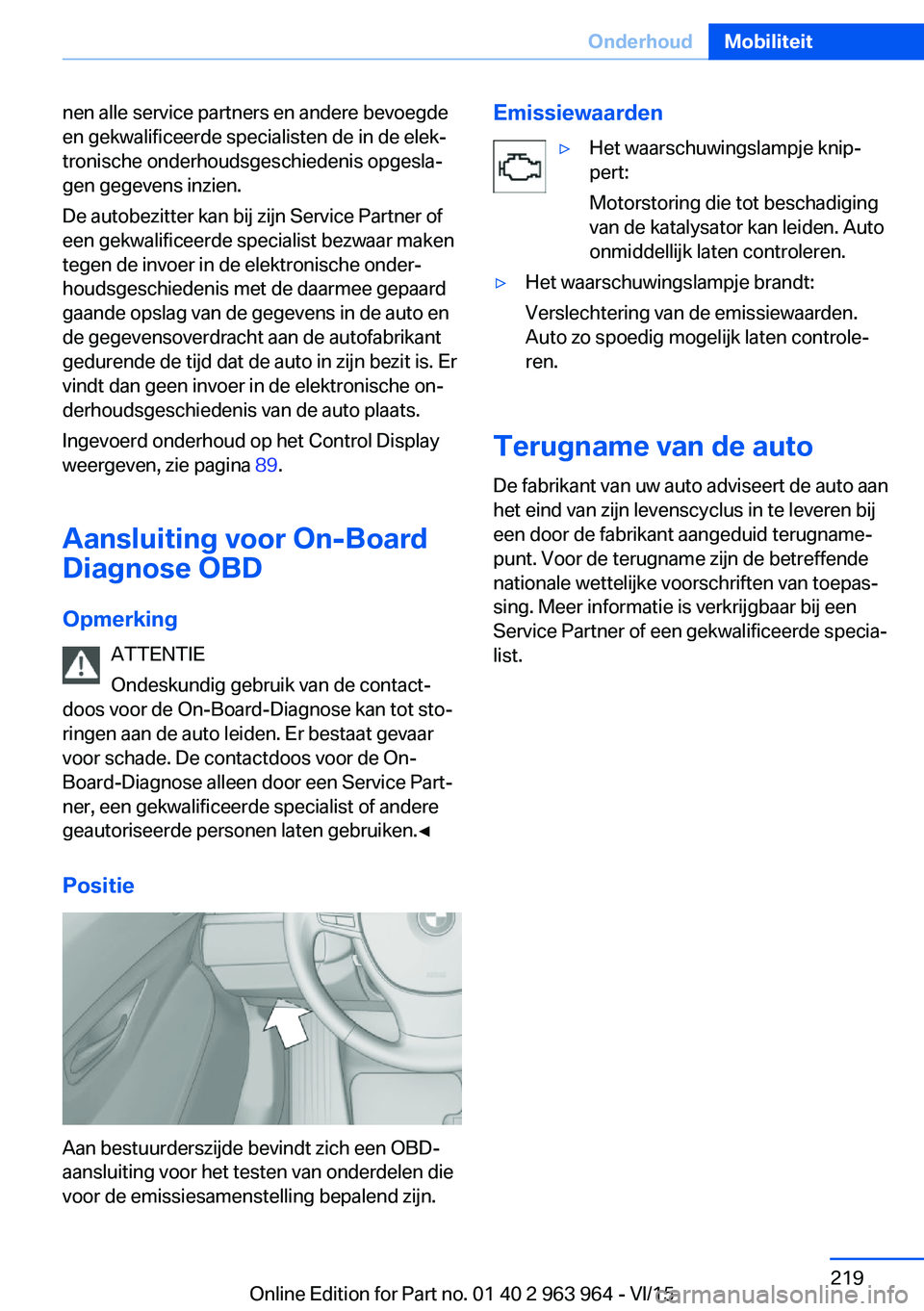

nen alle service partners en andere bevoegde
en gekwalificeerde specialisten de in de elek‐
tronische onderhoudsgeschiedenis opgesla‐
gen gegevens inzien.
De autobezitter kan bij zijn Service Partner of
een gekwalificeerde specialist bezwaar maken
tegen de invoer in de elektronische onder‐
houdsgeschiedenis met de daarmee gepaard
gaande opslag van de gegevens in de auto en
de gegevensoverdracht aan de autofabrikant
gedurende de tijd dat de auto in zijn bezit is. Er
vindt dan geen invoer in de elektronische on‐
derhoudsgeschiedenis van de auto plaats.
Ingevoerd onderhoud op het Control Display
weergeven, zie pagina 89.
Aansluiting voor On-Board
Diagnose OBD
Opmerking ATTENTIE
Ondeskundig gebruik van de contact‐
doos voor de On-Board-Diagnose kan tot sto‐
ringen aan de auto leiden. Er bestaat gevaar
voor schade. De contactdoos voor de On-
Board-Diagnose alleen door een Service Part‐
ner, een gekwalificeerde specialist of andere
geautoriseerde personen laten gebruiken.◀
Positie
Aan bestuurderszijde bevindt zich een OBD-
aansluiting voor het testen van onderdelen die
voor de emissiesamenstelling bepalend zijn.
Emissiewaarden▷Het waarschuwingslampje knip‐
pert:
Motorstoring die tot beschadiging
van de katalysator kan leiden. Auto
onmiddellijk laten controleren.▷Het waarschuwingslampje brandt:
Verslechtering van de emissiewaarden.
Auto zo spoedig mogelijk laten controle‐
ren.
Terugname van de auto
De fabrikant van uw auto adviseert de auto aan
het eind van zijn levenscyclus in te leveren bij
een door de fabrikant aangeduid terugname‐
punt. Voor de terugname zijn de betreffende
nationale wettelijke voorschriften van toepas‐
sing. Meer informatie is verkrijgbaar bij een
Service Partner of een gekwalificeerde specia‐
list.
Seite 219OnderhoudMobiliteit219
Online Edition for Part no. 01 40 2 963 964 - VI/15

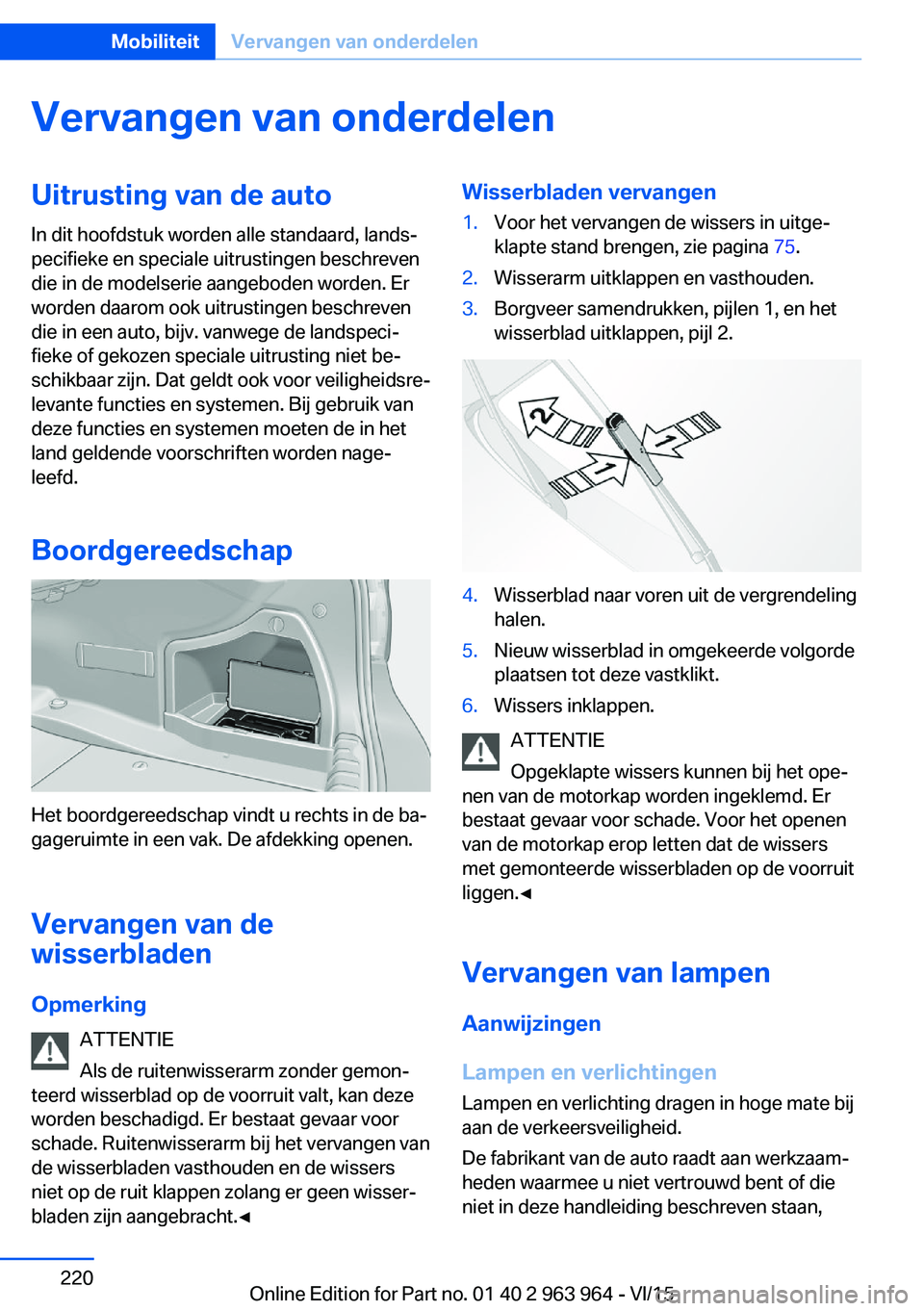

Vervangen van onderdelenUitrusting van de autoIn dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Boordgereedschap
Het boordgereedschap vindt u rechts in de ba‐
gageruimte in een vak. De afdekking openen.
Vervangen van de
wisserbladen
Opmerking ATTENTIE
Als de ruitenwisserarm zonder gemon‐
teerd wisserblad op de voorruit valt, kan deze
worden beschadigd. Er bestaat gevaar voor
schade. Ruitenwisserarm bij het vervangen van
de wisserbladen vasthouden en de wissers
niet op de ruit klappen zolang er geen wisser‐
bladen zijn aangebracht.◀
Wisserbladen vervangen1.Voor het vervangen de wissers in uitge‐
klapte stand brengen, zie pagina 75.2.Wisserarm uitklappen en vasthouden.3.Borgveer samendrukken, pijlen 1, en het
wisserblad uitklappen, pijl 2.4.Wisserblad naar voren uit de vergrendeling
halen.5.Nieuw wisserblad in omgekeerde volgorde
plaatsen tot deze vastklikt.6.Wissers inklappen.
ATTENTIE
Opgeklapte wissers kunnen bij het ope‐
nen van de motorkap worden ingeklemd. Er
bestaat gevaar voor schade. Voor het openen
van de motorkap erop letten dat de wissers
met gemonteerde wisserbladen op de voorruit
liggen.◀
Vervangen van lampen
Aanwijzingen
Lampen en verlichtingen Lampen en verlichting dragen in hoge mate bij
aan de verkeersveiligheid.
De fabrikant van de auto raadt aan werkzaam‐
heden waarmee u niet vertrouwd bent of die
niet in deze handleiding beschreven staan,
Seite 220MobiliteitVervangen van onderdelen220
Online Edition for Part no. 01 40 2 963 964 - VI/15
