BMW 4 SERIES GRAN COUPE 2016 Betriebsanleitungen (in German)

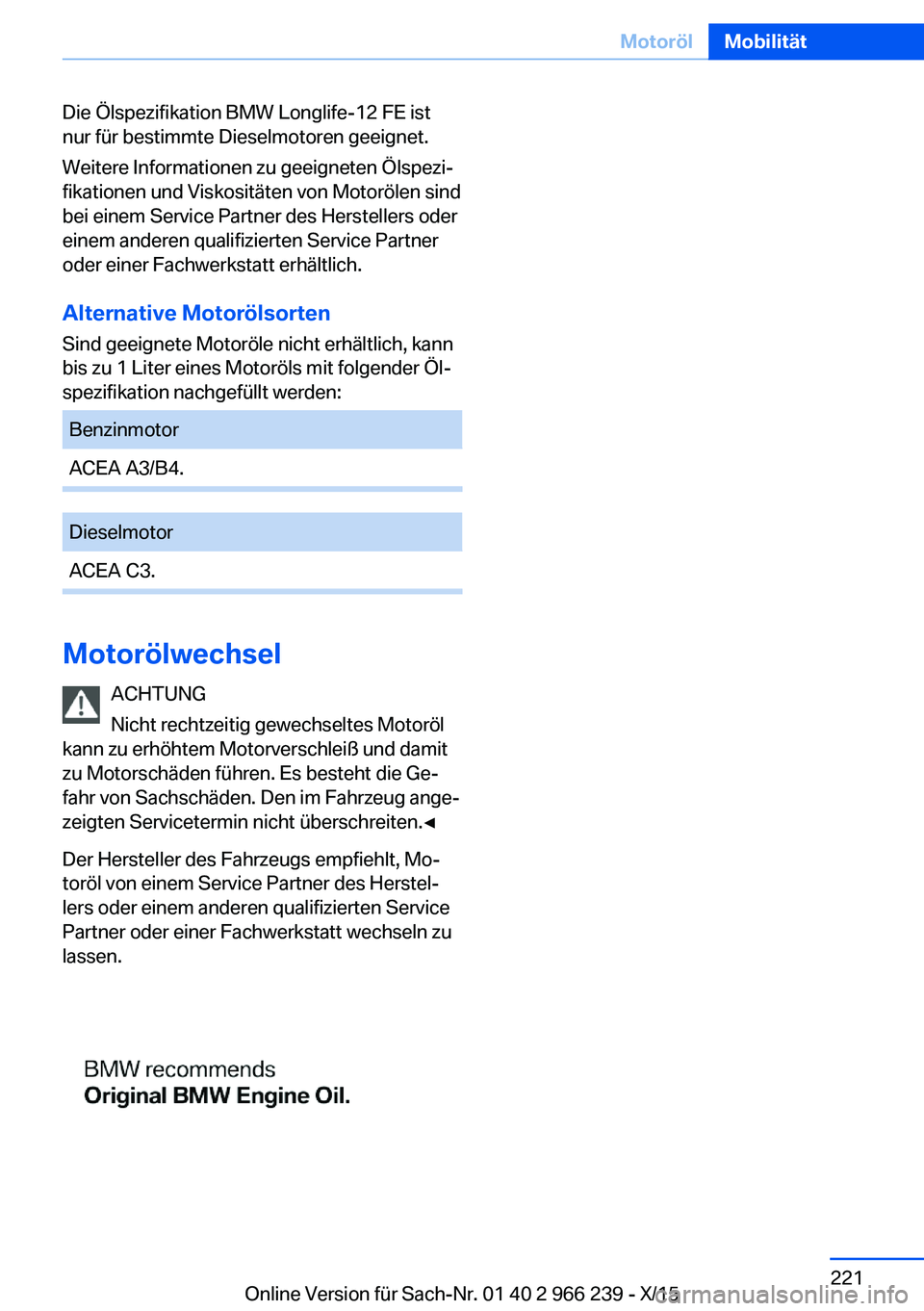

Die Ölspezifikation BMW Longlife-12 FE ist
nur für bestimmte Dieselmotoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen sind
bei einem Service Partner des Herstellers oder
einem anderen qualifizierten Service Partner
oder einer Fachwerkstatt erhältlich.
Alternative Motorölsorten
Sind geeignete Motoröle nicht erhältlich, kann
bis zu 1 Liter eines Motoröls mit folgender Öl‐
spezifikation nachgefüllt werden:BenzinmotorACEA A3/B4.DieselmotorACEA C3.
Motorölwechsel
ACHTUNG
Nicht rechtzeitig gewechseltes Motoröl
kann zu erhöhtem Motorverschleiß und damit
zu Motorschäden führen. Es besteht die Ge‐
fahr von Sachschäden. Den im Fahrzeug ange‐
zeigten Servicetermin nicht überschreiten.◀
Der Hersteller des Fahrzeugs empfiehlt, Mo‐
toröl von einem Service Partner des Herstel‐
lers oder einem anderen qualifizierten Service
Partner oder einer Fachwerkstatt wechseln zu lassen.
Seite 221MotorölMobilität221
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

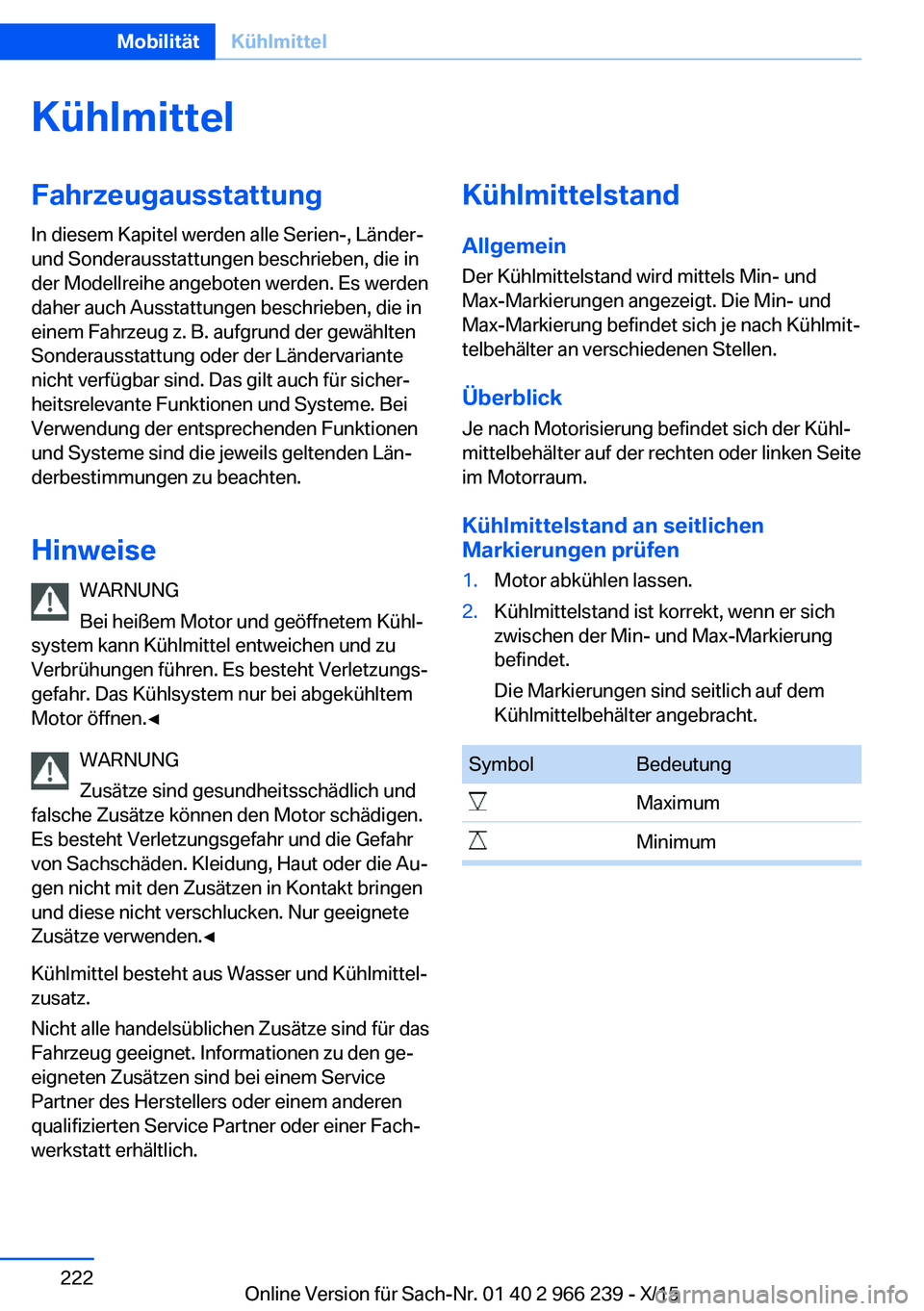

KühlmittelFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Hinweise WARNUNG
Bei heißem Motor und geöffnetem Kühl‐
system kann Kühlmittel entweichen und zu
Verbrühungen führen. Es besteht Verletzungs‐
gefahr. Das Kühlsystem nur bei abgekühltem
Motor öffnen.◀
WARNUNG
Zusätze sind gesundheitsschädlich und
falsche Zusätze können den Motor schädigen.
Es besteht Verletzungsgefahr und die Gefahr
von Sachschäden. Kleidung, Haut oder die Au‐
gen nicht mit den Zusätzen in Kontakt bringen
und diese nicht verschlucken. Nur geeignete
Zusätze verwenden.◀
Kühlmittel besteht aus Wasser und Kühlmittel‐
zusatz.
Nicht alle handelsüblichen Zusätze sind für das
Fahrzeug geeignet. Informationen zu den ge‐
eigneten Zusätzen sind bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt erhältlich.Kühlmittelstand
Allgemein Der Kühlmittelstand wird mittels Min- und
Max-Markierungen angezeigt. Die Min- und
Max-Markierung befindet sich je nach Kühlmit‐
telbehälter an verschiedenen Stellen.
Überblick
Je nach Motorisierung befindet sich der Kühl‐ mittelbehälter auf der rechten oder linken Seite
im Motorraum.
Kühlmittelstand an seitlichenMarkierungen prüfen1.Motor abkühlen lassen.2.Kühlmittelstand ist korrekt, wenn er sich
zwischen der Min- und Max-Markierung
befindet.
Die Markierungen sind seitlich auf dem
Kühlmittelbehälter angebracht.SymbolBedeutungMaximumMinimumSeite 222MobilitätKühlmittel222
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

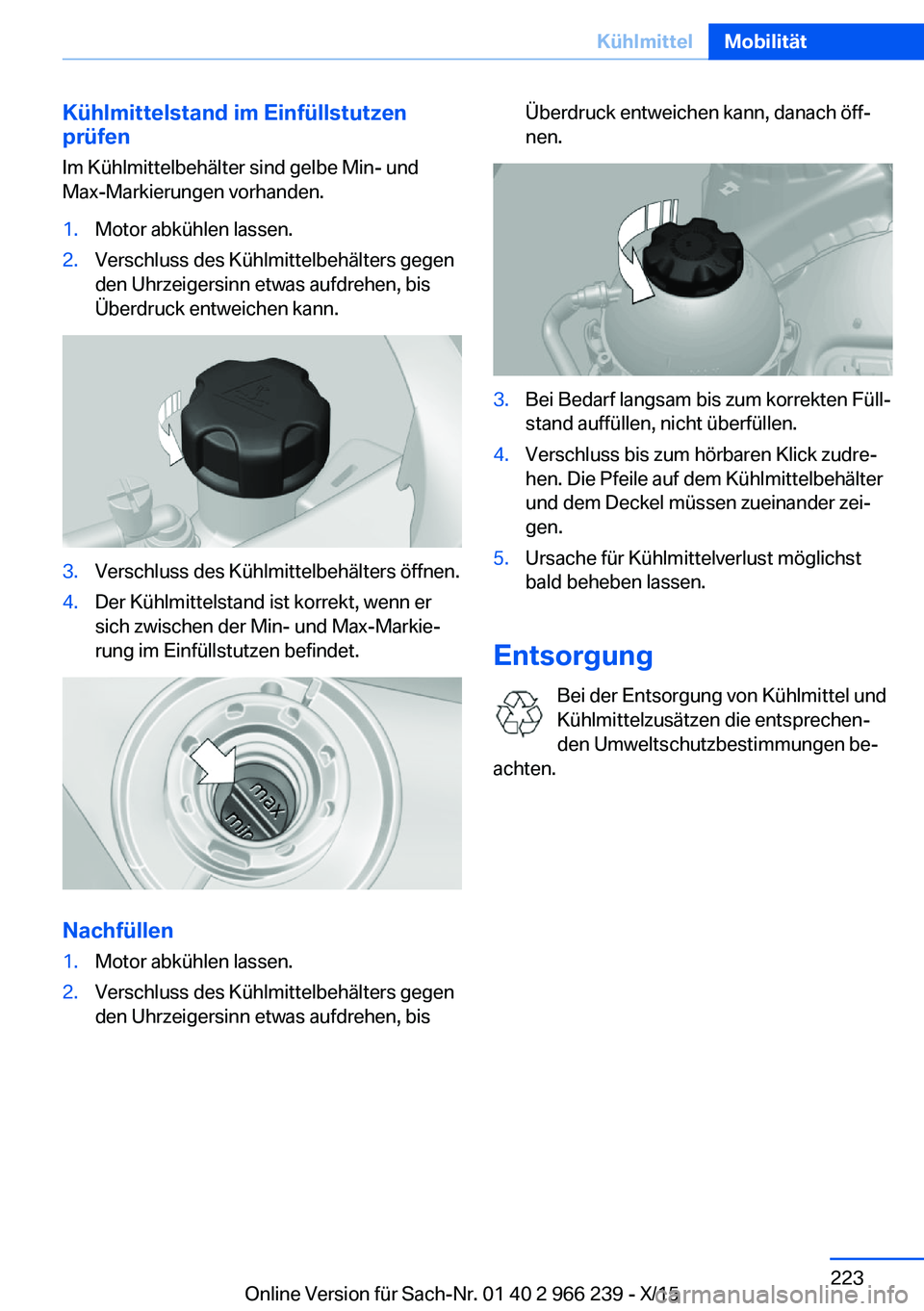

Kühlmittelstand im Einfüllstutzen
prüfen
Im Kühlmittelbehälter sind gelbe Min- und
Max-Markierungen vorhanden.1.Motor abkühlen lassen.2.Verschluss des Kühlmittelbehälters gegen
den Uhrzeigersinn etwas aufdrehen, bis
Überdruck entweichen kann.3.Verschluss des Kühlmittelbehälters öffnen.4.Der Kühlmittelstand ist korrekt, wenn er
sich zwischen der Min- und Max-Markie‐
rung im Einfüllstutzen befindet.
Nachfüllen
1.Motor abkühlen lassen.2.Verschluss des Kühlmittelbehälters gegen
den Uhrzeigersinn etwas aufdrehen, bisÜberdruck entweichen kann, danach öff‐
nen.3.Bei Bedarf langsam bis zum korrekten Füll‐
stand auffüllen, nicht überfüllen.4.Verschluss bis zum hörbaren Klick zudre‐
hen. Die Pfeile auf dem Kühlmittelbehälter
und dem Deckel müssen zueinander zei‐
gen.5.Ursache für Kühlmittelverlust möglichst
bald beheben lassen.
Entsorgung
Bei der Entsorgung von Kühlmittel und
Kühlmittelzusätzen die entsprechen‐
den Umweltschutzbestimmungen be‐
achten.
Seite 223KühlmittelMobilität223
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

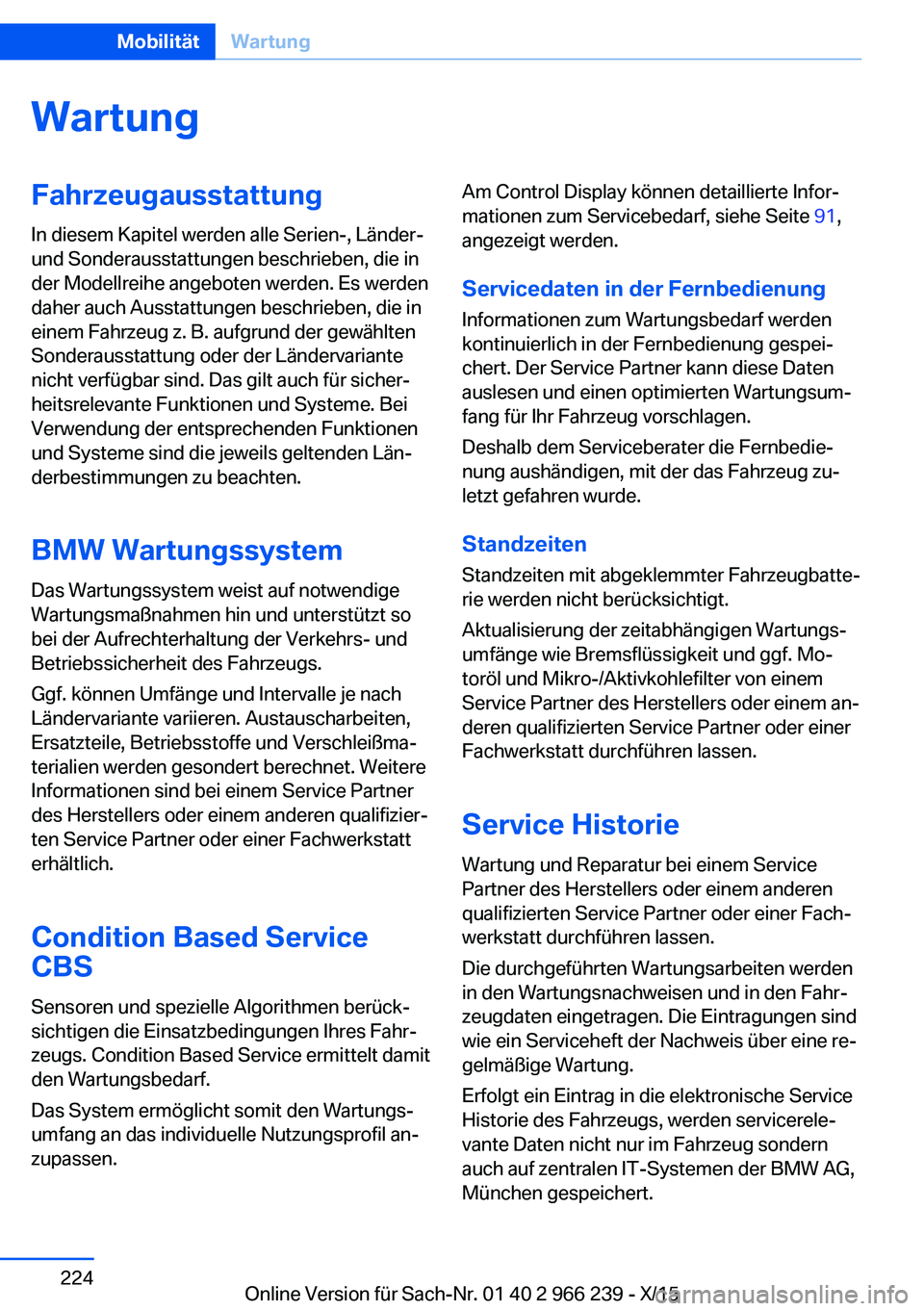

WartungFahrzeugausstattung
In diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
BMW Wartungssystem
Das Wartungssystem weist auf notwendige
Wartungsmaßnahmen hin und unterstützt so
bei der Aufrechterhaltung der Verkehrs- und
Betriebssicherheit des Fahrzeugs.
Ggf. können Umfänge und Intervalle je nach
Ländervariante variieren. Austauscharbeiten,
Ersatzteile, Betriebsstoffe und Verschleißma‐
terialien werden gesondert berechnet. Weitere
Informationen sind bei einem Service Partner
des Herstellers oder einem anderen qualifizier‐
ten Service Partner oder einer Fachwerkstatt
erhältlich.
Condition Based Service
CBS
Sensoren und spezielle Algorithmen berück‐
sichtigen die Einsatzbedingungen Ihres Fahr‐
zeugs. Condition Based Service ermittelt damit
den Wartungsbedarf.
Das System ermöglicht somit den Wartungs‐
umfang an das individuelle Nutzungsprofil an‐
zupassen.Am Control Display können detaillierte Infor‐
mationen zum Servicebedarf, siehe Seite 91,
angezeigt werden.
Servicedaten in der Fernbedienung
Informationen zum Wartungsbedarf werden
kontinuierlich in der Fernbedienung gespei‐
chert. Der Service Partner kann diese Daten
auslesen und einen optimierten Wartungsum‐
fang für Ihr Fahrzeug vorschlagen.
Deshalb dem Serviceberater die Fernbedie‐
nung aushändigen, mit der das Fahrzeug zu‐
letzt gefahren wurde.
StandzeitenStandzeiten mit abgeklemmter Fahrzeugbatte‐
rie werden nicht berücksichtigt.
Aktualisierung der zeitabhängigen Wartungs‐
umfänge wie Bremsflüssigkeit und ggf. Mo‐
toröl und Mikro-/Aktivkohlefilter von einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt durchführen lassen.
Service Historie
Wartung und Reparatur bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt durchführen lassen.
Die durchgeführten Wartungsarbeiten werden
in den Wartungsnachweisen und in den Fahr‐
zeugdaten eingetragen. Die Eintragungen sind
wie ein Serviceheft der Nachweis über eine re‐
gelmäßige Wartung.
Erfolgt ein Eintrag in die elektronische Service
Historie des Fahrzeugs, werden servicerele‐
vante Daten nicht nur im Fahrzeug sondern
auch auf zentralen IT-Systemen der BMW AG,
München gespeichert.Seite 224MobilitätWartung224
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

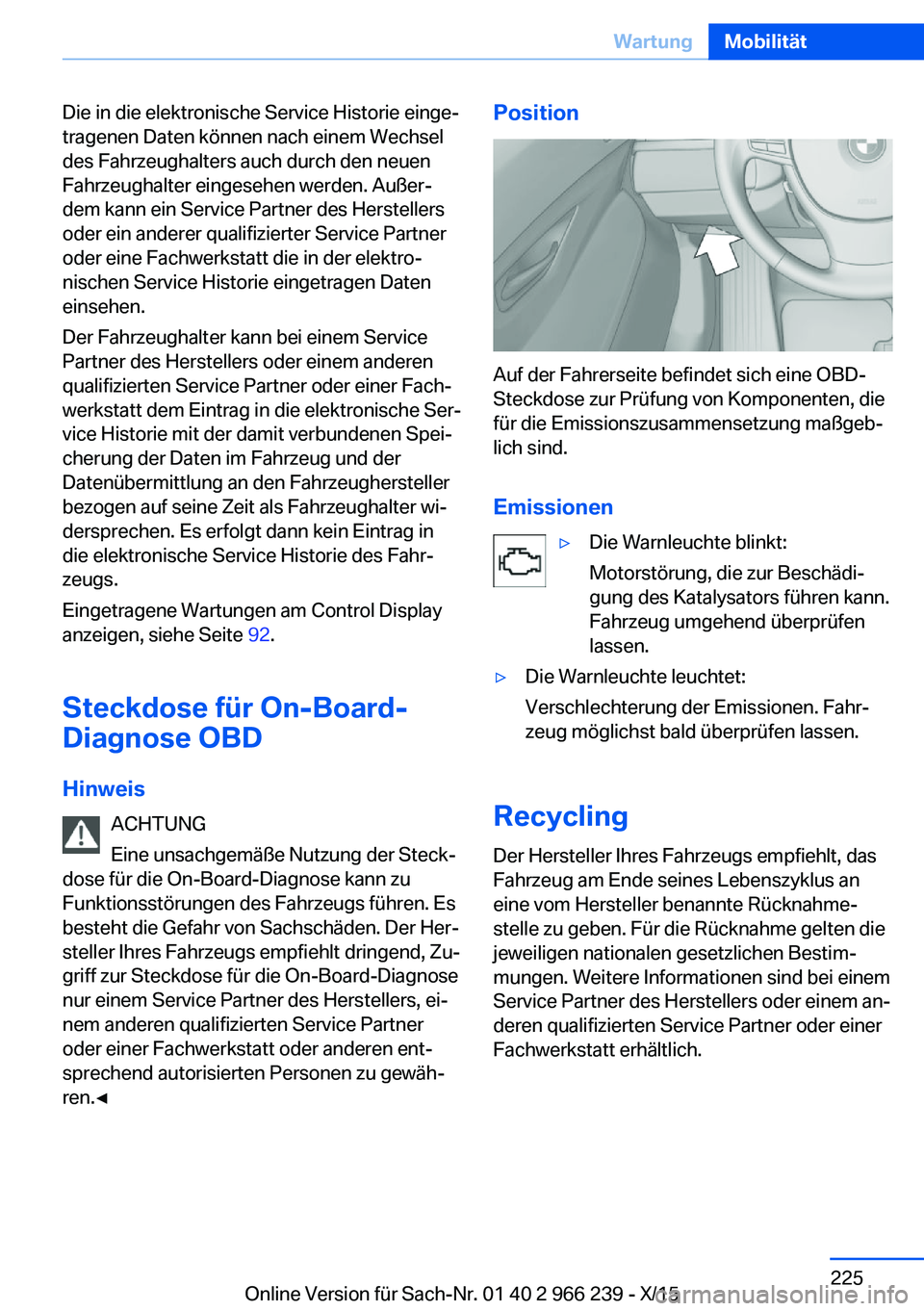

Die in die elektronische Service Historie einge‐
tragenen Daten können nach einem Wechsel
des Fahrzeughalters auch durch den neuen
Fahrzeughalter eingesehen werden. Außer‐
dem kann ein Service Partner des Herstellers
oder ein anderer qualifizierter Service Partner
oder eine Fachwerkstatt die in der elektro‐
nischen Service Historie eingetragen Daten
einsehen.
Der Fahrzeughalter kann bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt dem Eintrag in die elektronische Ser‐
vice Historie mit der damit verbundenen Spei‐
cherung der Daten im Fahrzeug und der
Datenübermittlung an den Fahrzeughersteller
bezogen auf seine Zeit als Fahrzeughalter wi‐
dersprechen. Es erfolgt dann kein Eintrag in
die elektronische Service Historie des Fahr‐
zeugs.
Eingetragene Wartungen am Control Display
anzeigen, siehe Seite 92.
Steckdose für On-Board-
Diagnose OBD
Hinweis ACHTUNG
Eine unsachgemäße Nutzung der Steck‐
dose für die On-Board-Diagnose kann zu Funktionsstörungen des Fahrzeugs führen. Es
besteht die Gefahr von Sachschäden. Der Her‐
steller Ihres Fahrzeugs empfiehlt dringend, Zu‐
griff zur Steckdose für die On-Board-Diagnose
nur einem Service Partner des Herstellers, ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt oder anderen ent‐
sprechend autorisierten Personen zu gewäh‐
ren.◀Position
Auf der Fahrerseite befindet sich eine OBD-
Steckdose zur Prüfung von Komponenten, die
für die Emissionszusammensetzung maßgeb‐
lich sind.
Emissionen
▷Die Warnleuchte blinkt:
Motorstörung, die zur Beschädi‐
gung des Katalysators führen kann.
Fahrzeug umgehend überprüfen
lassen.▷Die Warnleuchte leuchtet:
Verschlechterung der Emissionen. Fahr‐
zeug möglichst bald überprüfen lassen.
Recycling
Der Hersteller Ihres Fahrzeugs empfiehlt, das
Fahrzeug am Ende seines Lebenszyklus an
eine vom Hersteller benannte Rücknahme‐
stelle zu geben. Für die Rücknahme gelten die
jeweiligen nationalen gesetzlichen Bestim‐
mungen. Weitere Informationen sind bei einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt erhältlich.
Seite 225WartungMobilität225
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

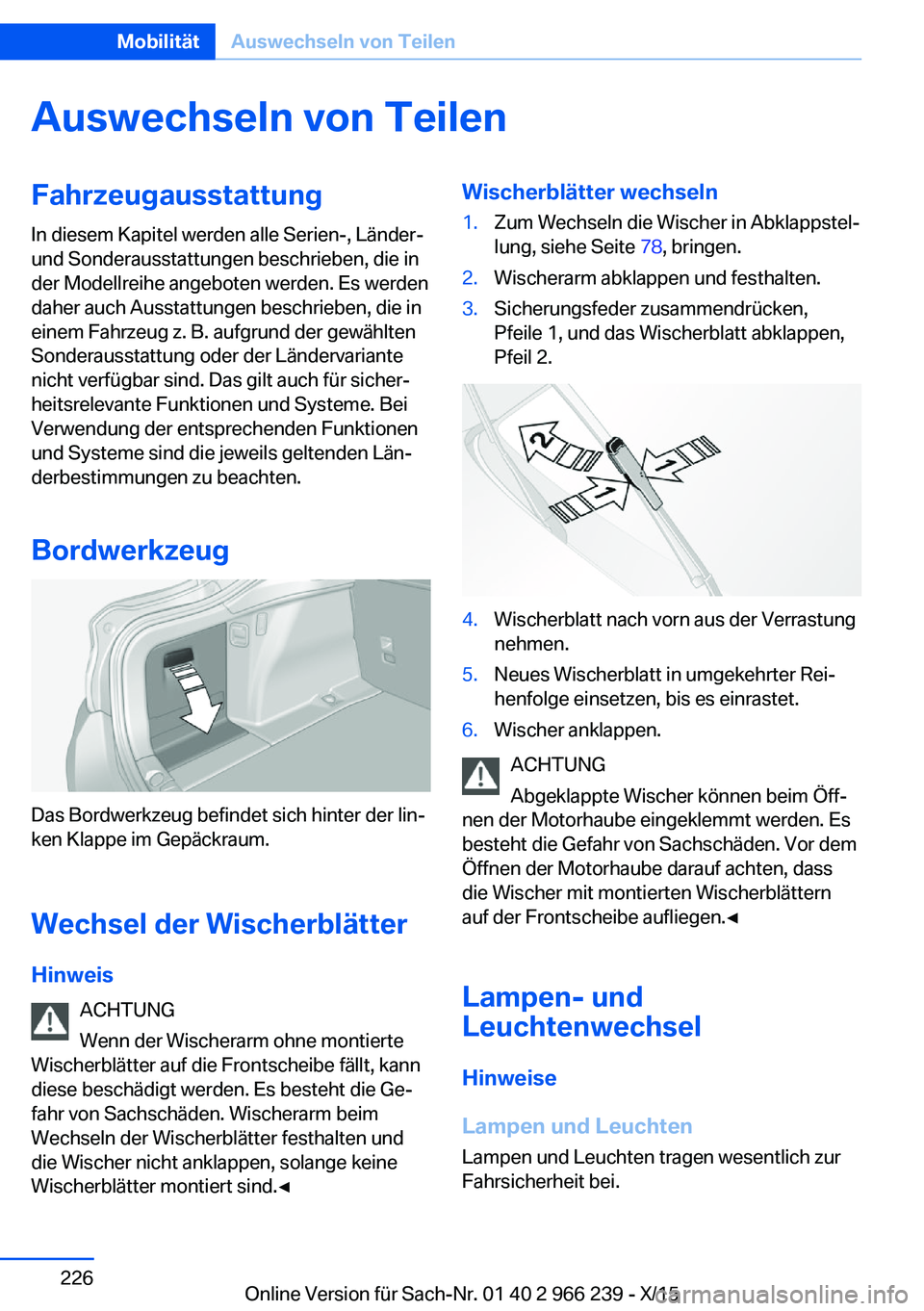

Auswechseln von TeilenFahrzeugausstattung
In diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Bordwerkzeug
Das Bordwerkzeug befindet sich hinter der lin‐
ken Klappe im Gepäckraum.
Wechsel der Wischerblätter
Hinweis ACHTUNG
Wenn der Wischerarm ohne montierte
Wischerblätter auf die Frontscheibe fällt, kann
diese beschädigt werden. Es besteht die Ge‐
fahr von Sachschäden. Wischerarm beim
Wechseln der Wischerblätter festhalten und
die Wischer nicht anklappen, solange keine
Wischerblätter montiert sind.◀
Wischerblätter wechseln1.Zum Wechseln die Wischer in Abklappstel‐
lung, siehe Seite 78, bringen.2.Wischerarm abklappen und festhalten.3.Sicherungsfeder zusammendrücken,
Pfeile 1, und das Wischerblatt abklappen,
Pfeil 2.4.Wischerblatt nach vorn aus der Verrastung
nehmen.5.Neues Wischerblatt in umgekehrter Rei‐
henfolge einsetzen, bis es einrastet.6.Wischer anklappen.
ACHTUNG
Abgeklappte Wischer können beim Öff‐
nen der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor dem
Öffnen der Motorhaube darauf achten, dass
die Wischer mit montierten Wischerblättern
auf der Frontscheibe aufliegen.◀
Lampen- und
Leuchtenwechsel
Hinweise
Lampen und Leuchten Lampen und Leuchten tragen wesentlich zur
Fahrsicherheit bei.
Seite 226MobilitätAuswechseln von Teilen226
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

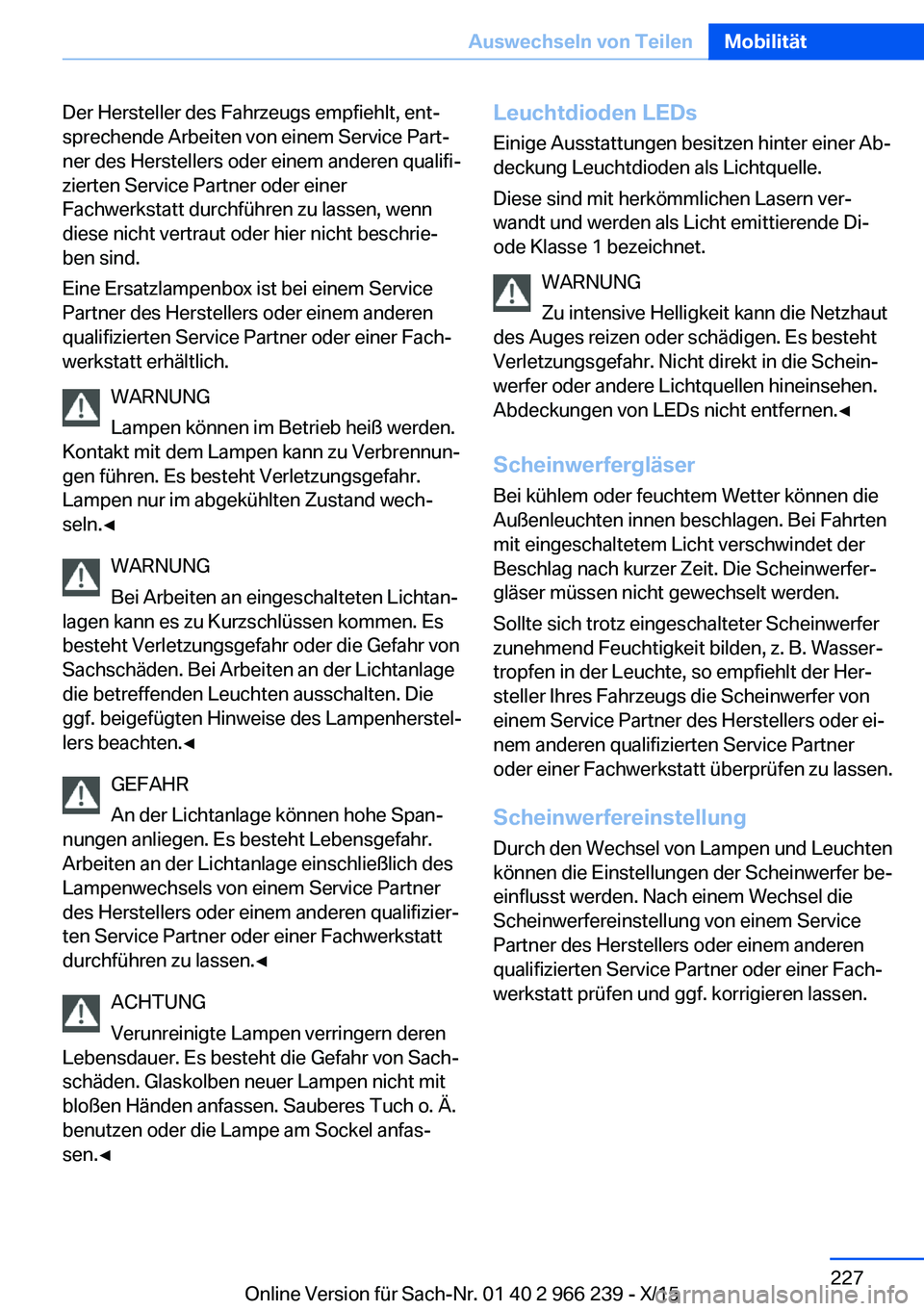

Der Hersteller des Fahrzeugs empfiehlt, ent‐
sprechende Arbeiten von einem Service Part‐
ner des Herstellers oder einem anderen qualifi‐
zierten Service Partner oder einer
Fachwerkstatt durchführen zu lassen, wenn
diese nicht vertraut oder hier nicht beschrie‐
ben sind.
Eine Ersatzlampenbox ist bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt erhältlich.
WARNUNG
Lampen können im Betrieb heiß werden.
Kontakt mit dem Lampen kann zu Verbrennun‐
gen führen. Es besteht Verletzungsgefahr.
Lampen nur im abgekühlten Zustand wech‐
seln.◀
WARNUNG
Bei Arbeiten an eingeschalteten Lichtan‐
lagen kann es zu Kurzschlüssen kommen. Es
besteht Verletzungsgefahr oder die Gefahr von
Sachschäden. Bei Arbeiten an der Lichtanlage
die betreffenden Leuchten ausschalten. Die
ggf. beigefügten Hinweise des Lampenherstel‐
lers beachten.◀
GEFAHR
An der Lichtanlage können hohe Span‐
nungen anliegen. Es besteht Lebensgefahr.
Arbeiten an der Lichtanlage einschließlich des
Lampenwechsels von einem Service Partner
des Herstellers oder einem anderen qualifizier‐
ten Service Partner oder einer Fachwerkstatt
durchführen zu lassen.◀
ACHTUNG
Verunreinigte Lampen verringern deren
Lebensdauer. Es besteht die Gefahr von Sach‐
schäden. Glaskolben neuer Lampen nicht mit
bloßen Händen anfassen. Sauberes Tuch o. Ä.
benutzen oder die Lampe am Sockel anfas‐
sen.◀Leuchtdioden LEDs
Einige Ausstattungen besitzen hinter einer Ab‐
deckung Leuchtdioden als Lichtquelle.
Diese sind mit herkömmlichen Lasern ver‐
wandt und werden als Licht emittierende Di‐
ode Klasse 1 bezeichnet.
WARNUNG
Zu intensive Helligkeit kann die Netzhaut
des Auges reizen oder schädigen. Es besteht
Verletzungsgefahr. Nicht direkt in die Schein‐
werfer oder andere Lichtquellen hineinsehen.
Abdeckungen von LEDs nicht entfernen.◀
Scheinwerfergläser Bei kühlem oder feuchtem Wetter können die
Außenleuchten innen beschlagen. Bei Fahrten
mit eingeschaltetem Licht verschwindet der
Beschlag nach kurzer Zeit. Die Scheinwerfer‐
gläser müssen nicht gewechselt werden.
Sollte sich trotz eingeschalteter Scheinwerfer
zunehmend Feuchtigkeit bilden, z. B. Wasser‐
tropfen in der Leuchte, so empfiehlt der Her‐
steller Ihres Fahrzeugs die Scheinwerfer von
einem Service Partner des Herstellers oder ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt überprüfen zu lassen.
Scheinwerfereinstellung
Durch den Wechsel von Lampen und Leuchten
können die Einstellungen der Scheinwerfer be‐
einflusst werden. Nach einem Wechsel die
Scheinwerfereinstellung von einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐
werkstatt prüfen und ggf. korrigieren lassen.Seite 227Auswechseln von TeilenMobilität227
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

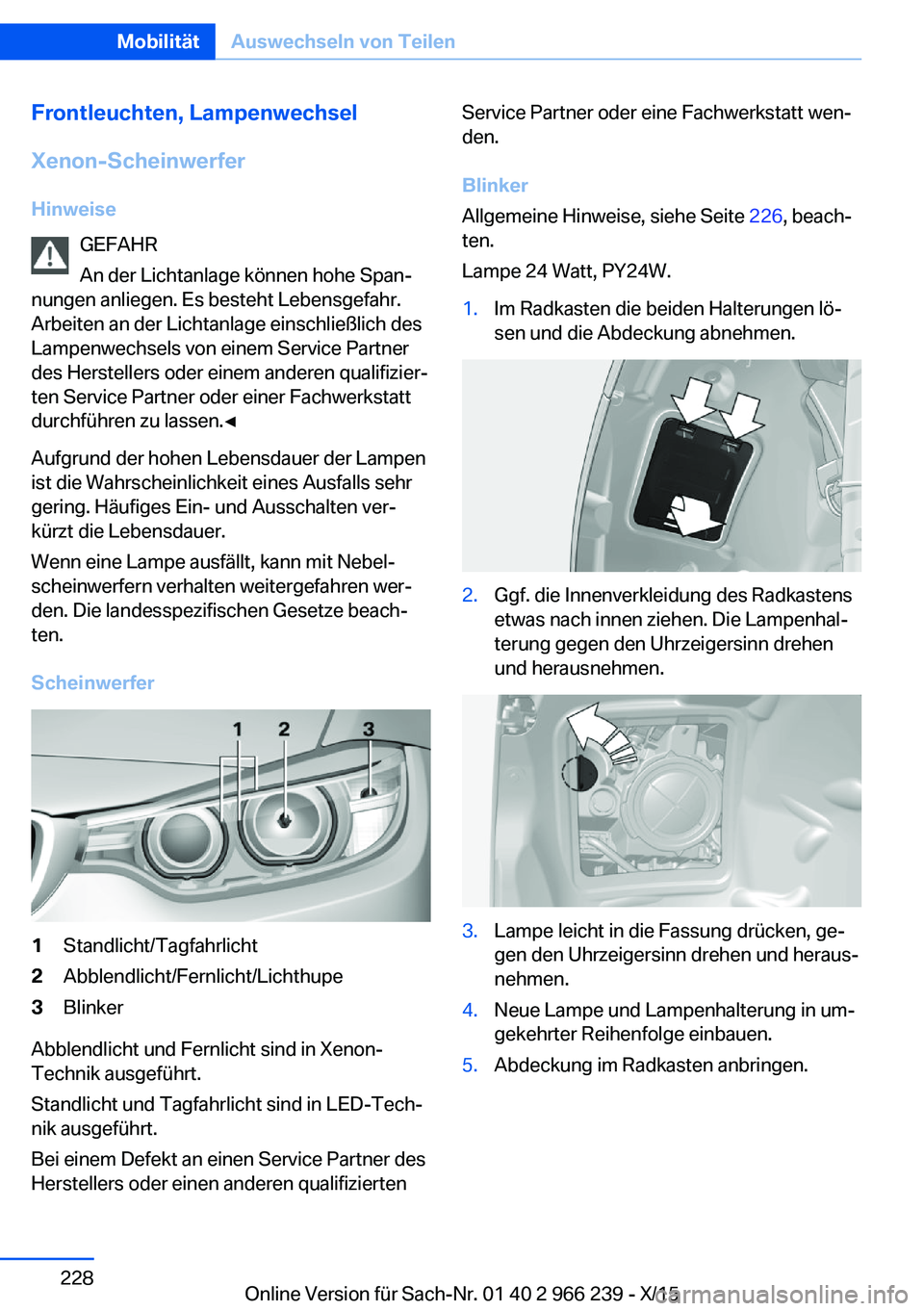

Frontleuchten, Lampenwechsel
Xenon-Scheinwerfer Hinweise GEFAHR
An der Lichtanlage können hohe Span‐
nungen anliegen. Es besteht Lebensgefahr.
Arbeiten an der Lichtanlage einschließlich des
Lampenwechsels von einem Service Partner
des Herstellers oder einem anderen qualifizier‐
ten Service Partner oder einer Fachwerkstatt
durchführen zu lassen.◀
Aufgrund der hohen Lebensdauer der Lampen
ist die Wahrscheinlichkeit eines Ausfalls sehr
gering. Häufiges Ein- und Ausschalten ver‐
kürzt die Lebensdauer.
Wenn eine Lampe ausfällt, kann mit Nebel‐
scheinwerfern verhalten weitergefahren wer‐
den. Die landesspezifischen Gesetze beach‐
ten.
Scheinwerfer1Standlicht/Tagfahrlicht2Abblendlicht/Fernlicht/Lichthupe3Blinker
Abblendlicht und Fernlicht sind in Xenon-
Technik ausgeführt.
Standlicht und Tagfahrlicht sind in LED-Tech‐
nik ausgeführt.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Blinker
Allgemeine Hinweise, siehe Seite 226, beach‐
ten.
Lampe 24 Watt, PY24W.1.Im Radkasten die beiden Halterungen lö‐
sen und die Abdeckung abnehmen.2.Ggf. die Innenverkleidung des Radkastens
etwas nach innen ziehen. Die Lampenhal‐
terung gegen den Uhrzeigersinn drehen
und herausnehmen.3.Lampe leicht in die Fassung drücken, ge‐
gen den Uhrzeigersinn drehen und heraus‐
nehmen.4.Neue Lampe und Lampenhalterung in um‐
gekehrter Reihenfolge einbauen.5.Abdeckung im Radkasten anbringen.Seite 228MobilitätAuswechseln von Teilen228
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

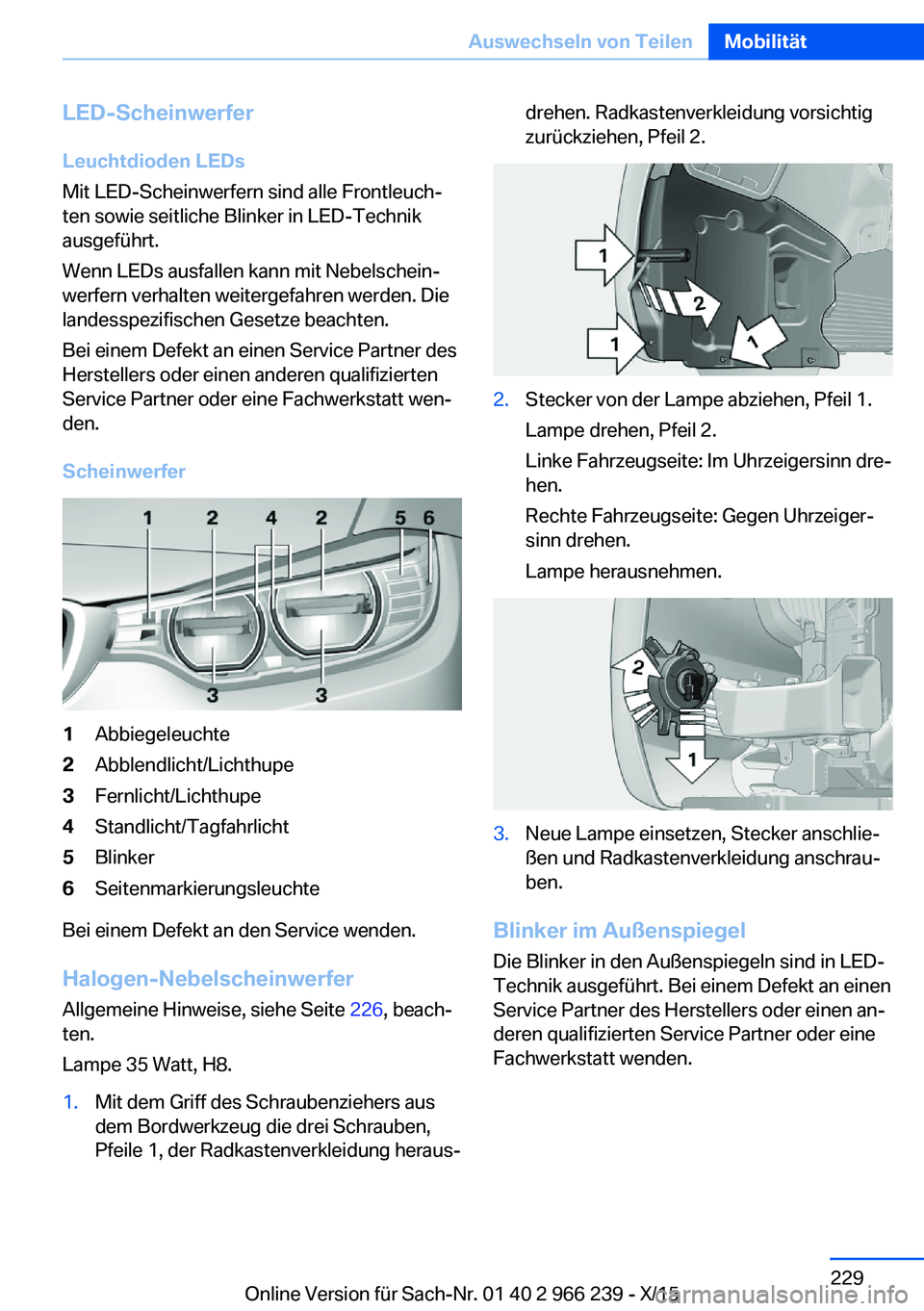

LED-Scheinwerfer
Leuchtdioden LEDs
Mit LED-Scheinwerfern sind alle Frontleuch‐
ten sowie seitliche Blinker in LED-Technik
ausgeführt.
Wenn LEDs ausfallen kann mit Nebelschein‐
werfern verhalten weitergefahren werden. Die
landesspezifischen Gesetze beachten.
Bei einem Defekt an einen Service Partner des
Herstellers oder einen anderen qualifizierten
Service Partner oder eine Fachwerkstatt wen‐
den.
Scheinwerfer1Abbiegeleuchte2Abblendlicht/Lichthupe3Fernlicht/Lichthupe4Standlicht/Tagfahrlicht5Blinker6Seitenmarkierungsleuchte
Bei einem Defekt an den Service wenden.
Halogen-Nebelscheinwerfer
Allgemeine Hinweise, siehe Seite 226, beach‐
ten.
Lampe 35 Watt, H8.
1.Mit dem Griff des Schraubenziehers aus
dem Bordwerkzeug die drei Schrauben,
Pfeile 1, der Radkastenverkleidung heraus‐drehen. Radkastenverkleidung vorsichtig
zurückziehen, Pfeil 2.2.Stecker von der Lampe abziehen, Pfeil 1.
Lampe drehen, Pfeil 2.
Linke Fahrzeugseite: Im Uhrzeigersinn dre‐
hen.
Rechte Fahrzeugseite: Gegen Uhrzeiger‐
sinn drehen.
Lampe herausnehmen.3.Neue Lampe einsetzen, Stecker anschlie‐
ßen und Radkastenverkleidung anschrau‐
ben.
Blinker im Außenspiegel
Die Blinker in den Außenspiegeln sind in LED-
Technik ausgeführt. Bei einem Defekt an einen Service Partner des Herstellers oder einen an‐
deren qualifizierten Service Partner oder eine
Fachwerkstatt wenden.
Seite 229Auswechseln von TeilenMobilität229
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

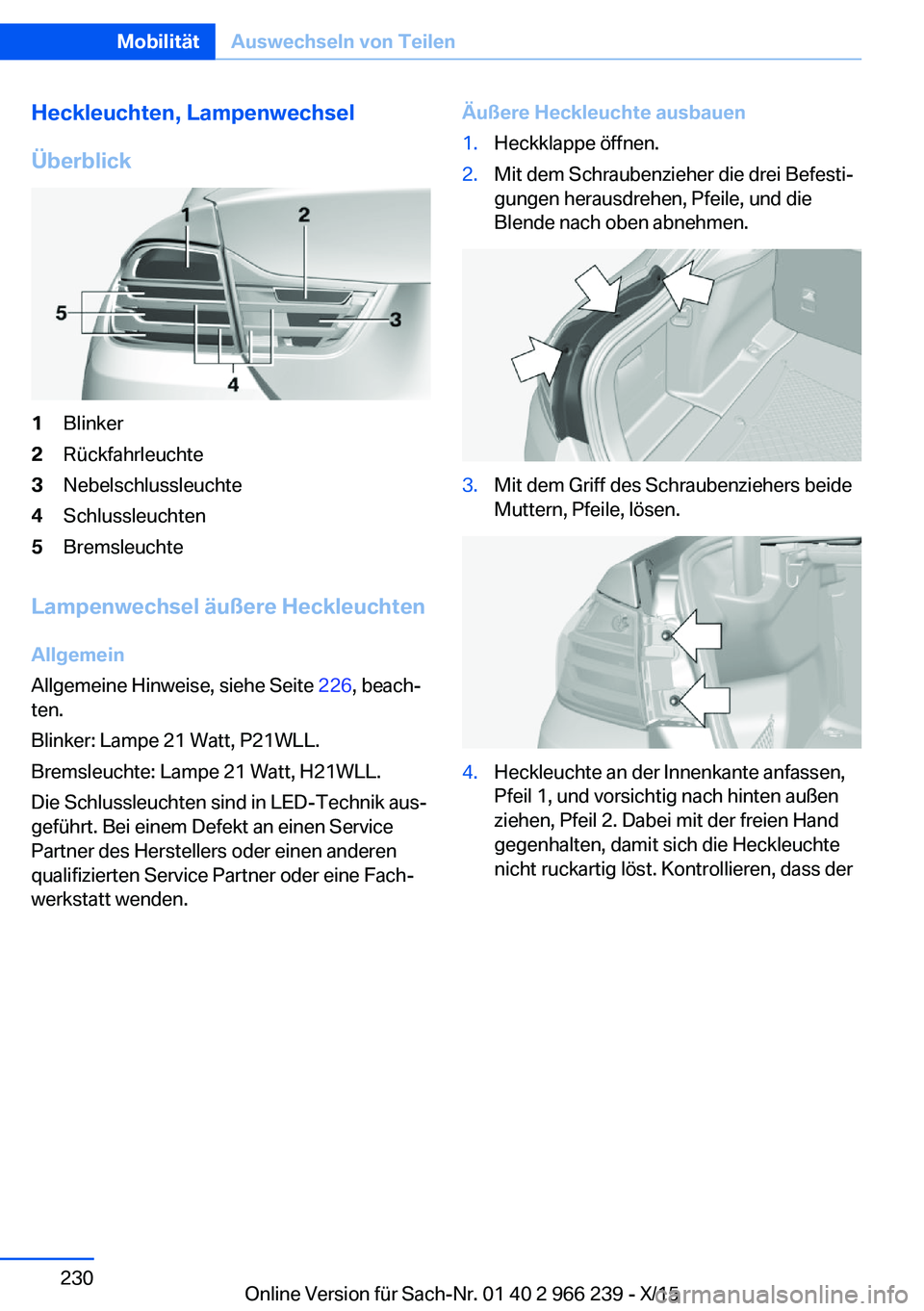

Heckleuchten, Lampenwechsel
Überblick1Blinker2Rückfahrleuchte3Nebelschlussleuchte4Schlussleuchten5Bremsleuchte
Lampenwechsel äußere Heckleuchten
Allgemein
Allgemeine Hinweise, siehe Seite 226, beach‐
ten.
Blinker: Lampe 21 Watt, P21WLL.
Bremsleuchte: Lampe 21 Watt, H21WLL.
Die Schlussleuchten sind in LED-Technik aus‐
geführt. Bei einem Defekt an einen Service
Partner des Herstellers oder einen anderen
qualifizierten Service Partner oder eine Fach‐
werkstatt wenden.
Äußere Heckleuchte ausbauen1.Heckklappe öffnen.2.Mit dem Schraubenzieher die drei Befesti‐
gungen herausdrehen, Pfeile, und die
Blende nach oben abnehmen.3.Mit dem Griff des Schraubenziehers beide
Muttern, Pfeile, lösen.4.Heckleuchte an der Innenkante anfassen,
Pfeil 1, und vorsichtig nach hinten außen
ziehen, Pfeil 2. Dabei mit der freien Hand
gegenhalten, damit sich die Heckleuchte
nicht ruckartig löst. Kontrollieren, dass derSeite 230MobilitätAuswechseln von Teilen230
Online Version für Sach-Nr. 01 40 2 966 239 - X/15
