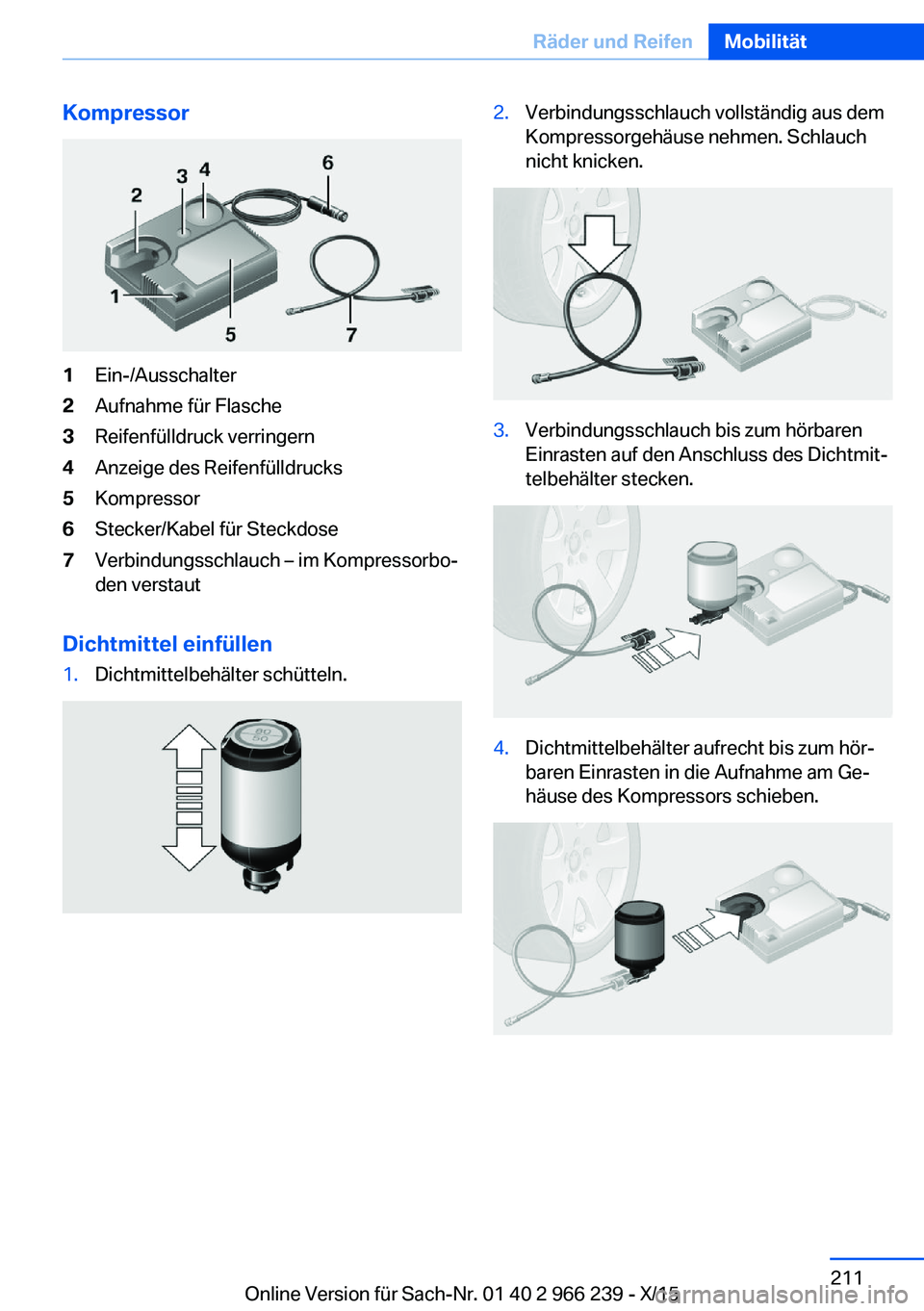

Kompressor1Ein-/Ausschalter2Aufnahme für Flasche3Reifenfülldruck verringern4Anzeige des Reifenfülldrucks5Kompressor6Stecker/Kabel für Steckdose7Verbindungsschlauch – im Kompressorbo‐
den verstaut
Dichtmittel einfüllen
1.Dichtmittelbehälter schütteln.2.Verbindungsschlauch vollständig aus dem
Kompressorgehäuse nehmen. Schlauch
nicht knicken.3.Verbindungsschlauch bis zum hörbaren
Einrasten auf den Anschluss des Dichtmit‐
telbehälter stecken.4.Dichtmittelbehälter aufrecht bis zum hör‐
baren Einrasten in die Aufnahme am Ge‐
häuse des Kompressors schieben.Seite 211Räder und ReifenMobilität211
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

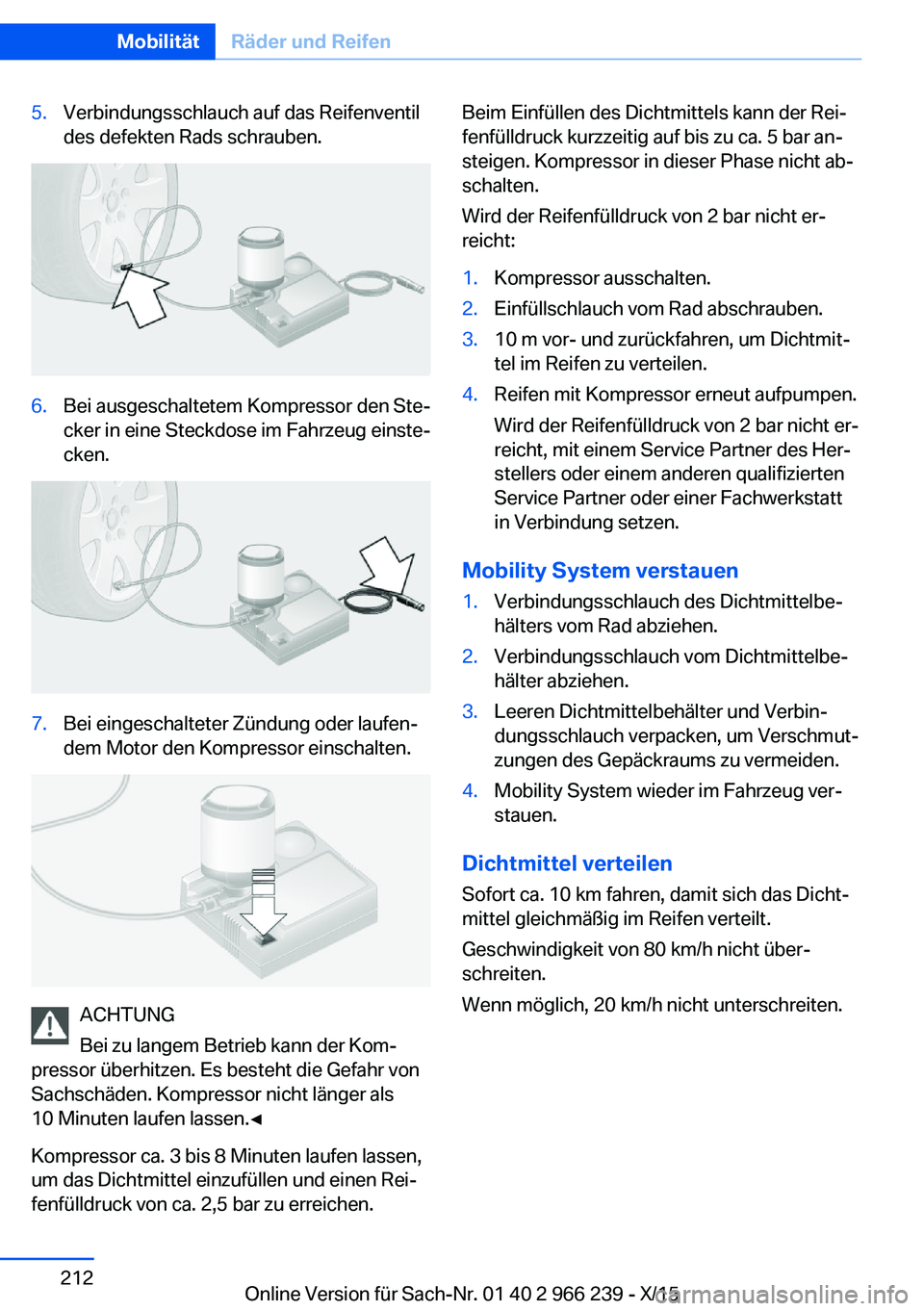

5.Verbindungsschlauch auf das Reifenventil
des defekten Rads schrauben.6.Bei ausgeschaltetem Kompressor den Ste‐
cker in eine Steckdose im Fahrzeug einste‐
cken.7.Bei eingeschalteter Zündung oder laufen‐
dem Motor den Kompressor einschalten.
ACHTUNG
Bei zu langem Betrieb kann der Kom‐
pressor überhitzen. Es besteht die Gefahr von
Sachschäden. Kompressor nicht länger als
10 Minuten laufen lassen.◀
Kompressor ca. 3 bis 8 Minuten laufen lassen,
um das Dichtmittel einzufüllen und einen Rei‐
fenfülldruck von ca. 2,5 bar zu erreichen.
Beim Einfüllen des Dichtmittels kann der Rei‐
fenfülldruck kurzzeitig auf bis zu ca. 5 bar an‐
steigen. Kompressor in dieser Phase nicht ab‐
schalten.
Wird der Reifenfülldruck von 2 bar nicht er‐
reicht:1.Kompressor ausschalten.2.Einfüllschlauch vom Rad abschrauben.3.10 m vor- und zurückfahren, um Dichtmit‐
tel im Reifen zu verteilen.4.Reifen mit Kompressor erneut aufpumpen.
Wird der Reifenfülldruck von 2 bar nicht er‐
reicht, mit einem Service Partner des Her‐
stellers oder einem anderen qualifizierten
Service Partner oder einer Fachwerkstatt
in Verbindung setzen.
Mobility System verstauen
1.Verbindungsschlauch des Dichtmittelbe‐
hälters vom Rad abziehen.2.Verbindungsschlauch vom Dichtmittelbe‐
hälter abziehen.3.Leeren Dichtmittelbehälter und Verbin‐
dungsschlauch verpacken, um Verschmut‐
zungen des Gepäckraums zu vermeiden.4.Mobility System wieder im Fahrzeug ver‐
stauen.
Dichtmittel verteilen
Sofort ca. 10 km fahren, damit sich das Dicht‐
mittel gleichmäßig im Reifen verteilt.
Geschwindigkeit von 80 km/h nicht über‐
schreiten.
Wenn möglich, 20 km/h nicht unterschreiten.
Seite 212MobilitätRäder und Reifen212
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

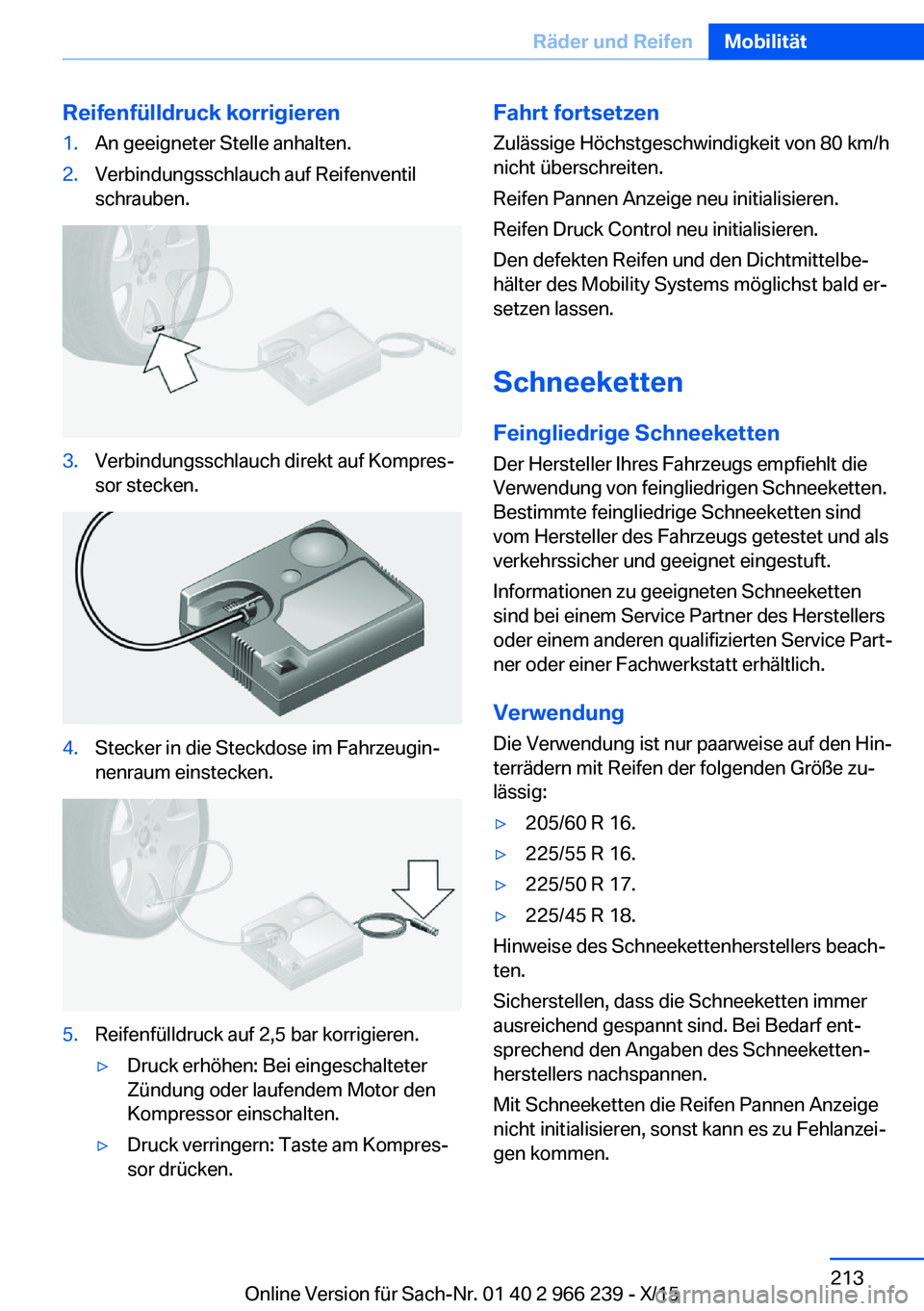

Reifenfülldruck korrigieren1.An geeigneter Stelle anhalten.2.Verbindungsschlauch auf Reifenventil
schrauben.3.Verbindungsschlauch direkt auf Kompres‐
sor stecken.4.Stecker in die Steckdose im Fahrzeugin‐
nenraum einstecken.5.Reifenfülldruck auf 2,5 bar korrigieren.▷Druck erhöhen: Bei eingeschalteter
Zündung oder laufendem Motor den
Kompressor einschalten.▷Druck verringern: Taste am Kompres‐
sor drücken.Fahrt fortsetzen
Zulässige Höchstgeschwindigkeit von 80 km/h
nicht überschreiten.
Reifen Pannen Anzeige neu initialisieren.
Reifen Druck Control neu initialisieren.
Den defekten Reifen und den Dichtmittelbe‐
hälter des Mobility Systems möglichst bald er‐
setzen lassen.
Schneeketten
Feingliedrige Schneeketten
Der Hersteller Ihres Fahrzeugs empfiehlt die
Verwendung von feingliedrigen Schneeketten.
Bestimmte feingliedrige Schneeketten sind
vom Hersteller des Fahrzeugs getestet und als
verkehrssicher und geeignet eingestuft.
Informationen zu geeigneten Schneeketten
sind bei einem Service Partner des Herstellers
oder einem anderen qualifizierten Service Part‐
ner oder einer Fachwerkstatt erhältlich.
Verwendung
Die Verwendung ist nur paarweise auf den Hin‐ terrädern mit Reifen der folgenden Größe zu‐
lässig:▷205/60 R 16.▷225/55 R 16.▷225/50 R 17.▷225/45 R 18.
Hinweise des Schneekettenherstellers beach‐
ten.
Sicherstellen, dass die Schneeketten immer
ausreichend gespannt sind. Bei Bedarf ent‐
sprechend den Angaben des Schneeketten‐
herstellers nachspannen.
Mit Schneeketten die Reifen Pannen Anzeige
nicht initialisieren, sonst kann es zu Fehlanzei‐
gen kommen.
Seite 213Räder und ReifenMobilität213
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

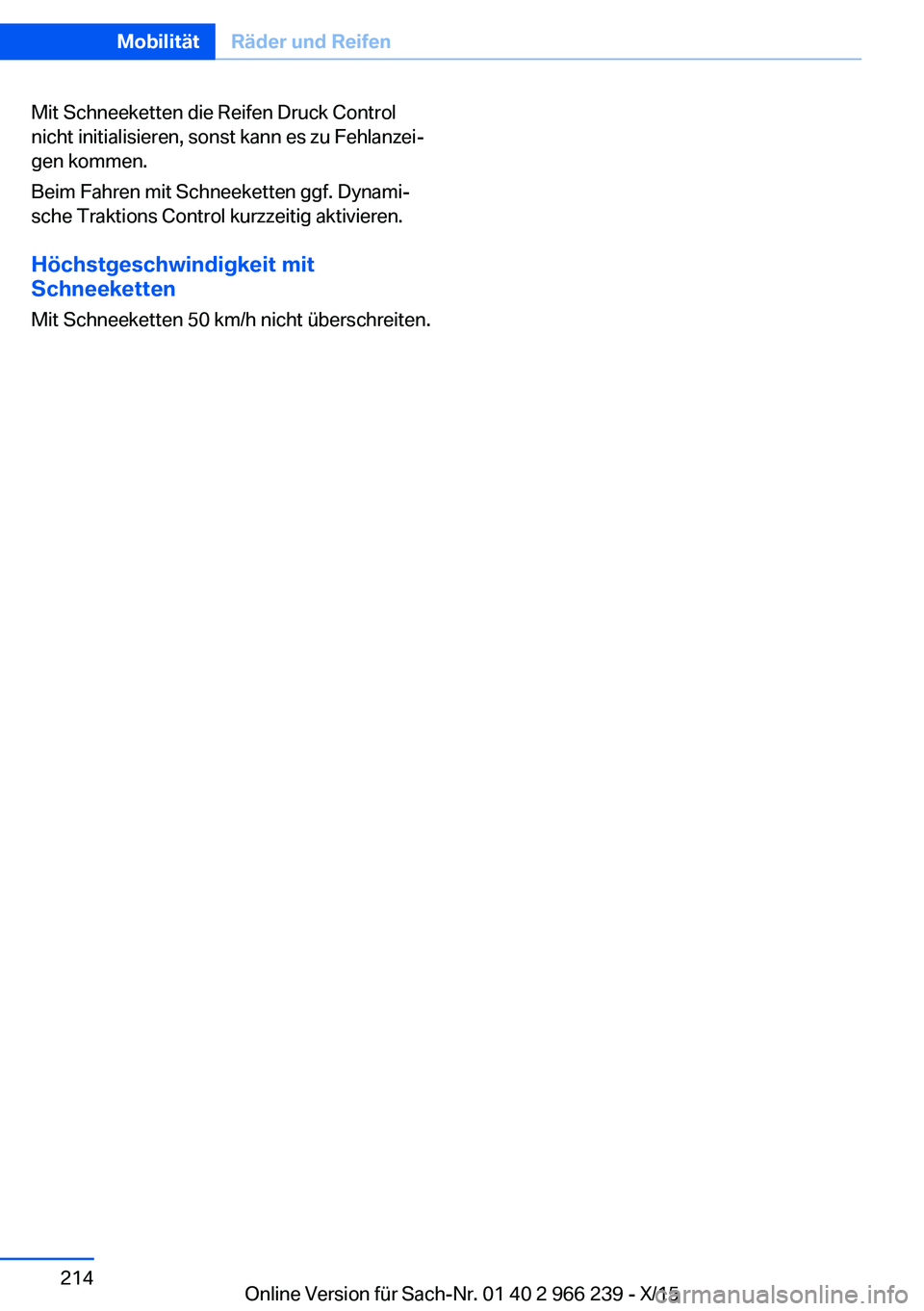

Mit Schneeketten die Reifen Druck Control
nicht initialisieren, sonst kann es zu Fehlanzei‐
gen kommen.
Beim Fahren mit Schneeketten ggf. Dynami‐
sche Traktions Control kurzzeitig aktivieren.
Höchstgeschwindigkeit mit
Schneeketten
Mit Schneeketten 50 km/h nicht überschreiten.Seite 214MobilitätRäder und Reifen214
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

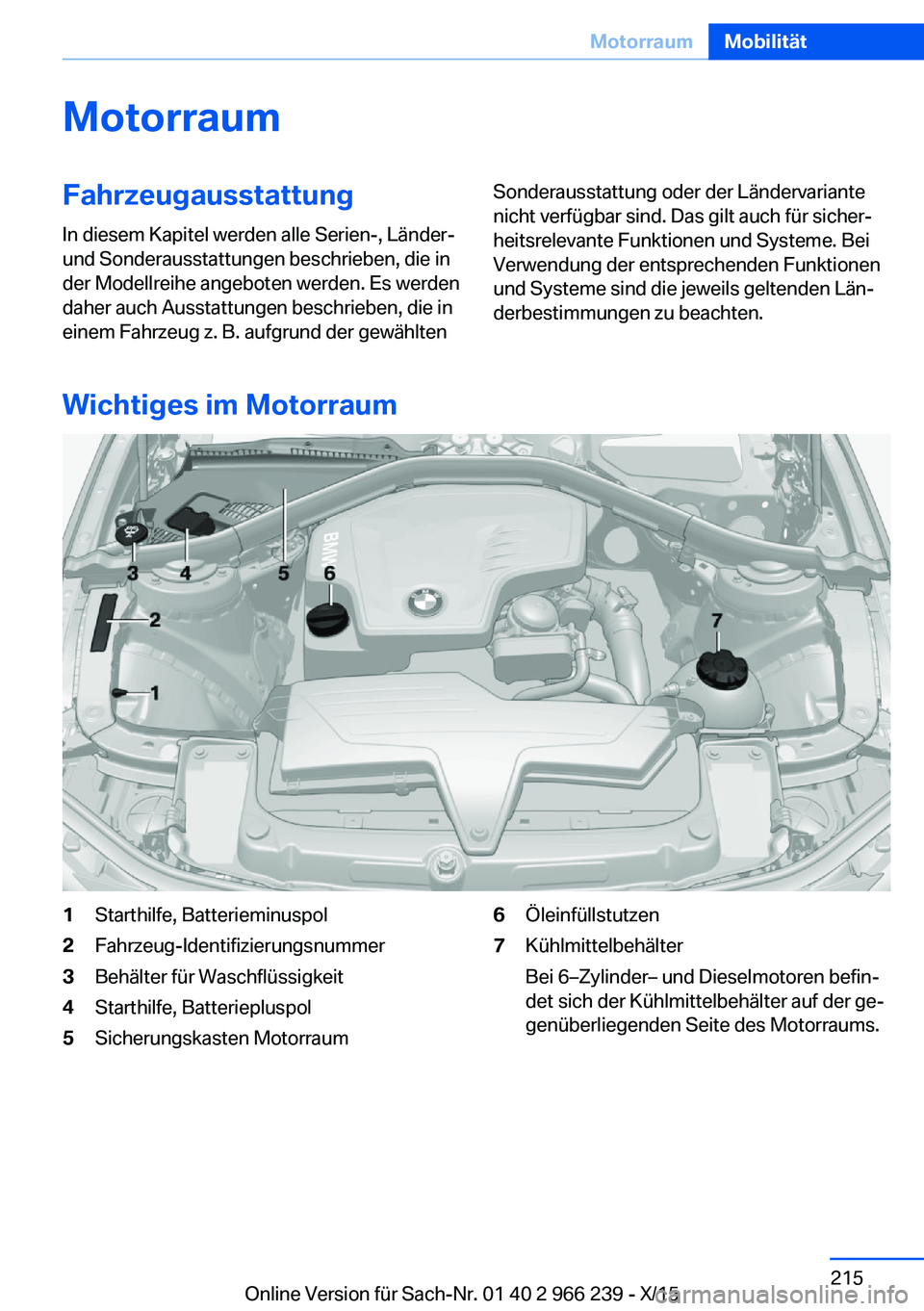

MotorraumFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewähltenSonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Wichtiges im Motorraum
1Starthilfe, Batterieminuspol2Fahrzeug-Identifizierungsnummer3Behälter für Waschflüssigkeit4Starthilfe, Batteriepluspol5Sicherungskasten Motorraum6Öleinfüllstutzen7Kühlmittelbehälter
Bei 6–Zylinder– und Dieselmotoren befin‐
det sich der Kühlmittelbehälter auf der ge‐
genüberliegenden Seite des Motorraums.Seite 215MotorraumMobilität215
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

MotorhaubeHinweise WARNUNG
Unsachgemäß durchgeführte Arbeiten
im Motorraum können Bauteile beschädigen
und zu einem Sicherheitsrisiko führen. Es be‐
steht Unfallgefahr oder die Gefahr von Sach‐
schäden. Arbeiten im Motorraum von einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt durchführen lassen.◀
WARNUNG
Im Motorraum sind Bauteile, die sich be‐
wegen. Bestimmte Bauteile im Motorraum
können sich auch bei ausgeschaltetem Fahr‐
zeug bewegen, z. B. der Lüfter des Kühlers. Es
besteht Verletzungsgefahr. Nicht in den Be‐
reich von sich bewegenden Teilen greifen.
Kleidungsstücke und Haare von beweglichen
Teilen fern halten.◀
WARNUNG
Die Motorhaube besitzt auf der Innen‐
seite hervorstehende Teile, z. B. Verriege‐
lungshaken. Es besteht Verletzungsgefahr. Bei
geöffneter Motorhaube auf hervorstehenden
Teile achten und diese Bereiche frei halten.◀
WARNUNG
Eine nicht korrekt verriegelte Motor‐
haube kann sich während der Fahrt öffnen und
die Sicht einschränken. Es besteht Unfallge‐
fahr. Sofort anhalten und Motorhaube korrekt
schließen.◀
WARNUNG
Beim Öffnen und Schließen der Motor‐
haube können Körperteile eingeklemmt wer‐
den. Es besteht Verletzungsgefahr. Beim Öff‐
nen und Schließen darauf achten, dass der
Bewegungsbereich der Motorhaube frei ist.◀ACHTUNG
Abgeklappte Wischer können beim Öff‐
nen der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor dem
Öffnen der Motorhaube darauf achten, dass
die Wischer mit montierten Wischerblättern
auf der Frontscheibe aufliegen.◀
Motorhaube öffnen1.Hebel ziehen, Pfeil 1.
Motorhaube wird entriegelt.2.Nach Loslassen des Hebels den Hebel er‐
neut ziehen, Pfeil 2.
Motorhaube lässt sich öffnen.
Kontroll- und Warnleuchten
Bei entriegelter Motorhaube wird eine Check-
Control-Meldung angezeigt.
Motorhaube schließen
Motorhaube aus ca. 40 cm Höhe fallen lassen
und nachdrücken, um die Motorhaube wieder
vollständig zu verriegeln.
Seite 216MobilitätMotorraum216
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

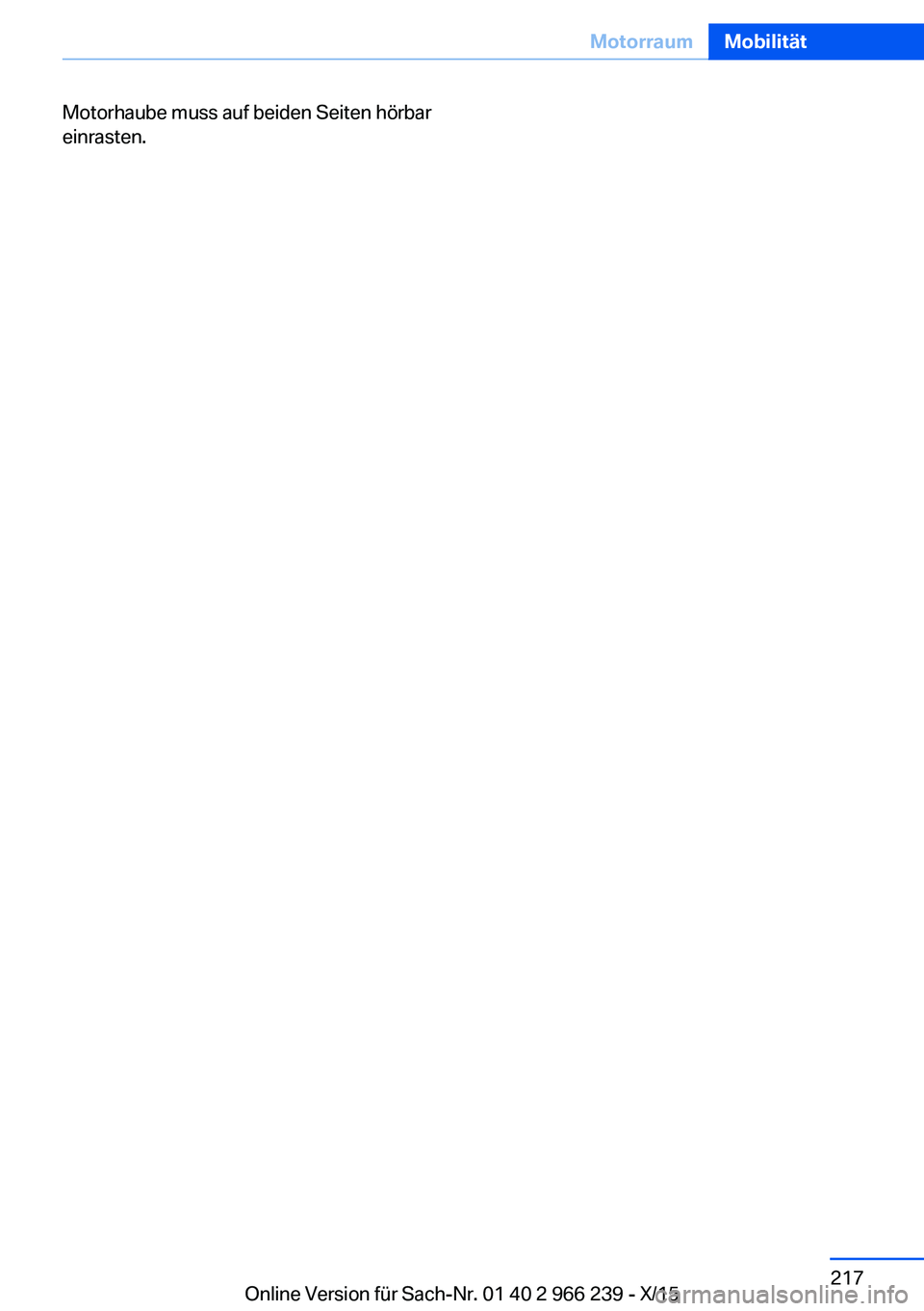

Motorhaube muss auf beiden Seiten hörbar
einrasten.Seite 217MotorraumMobilität217
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

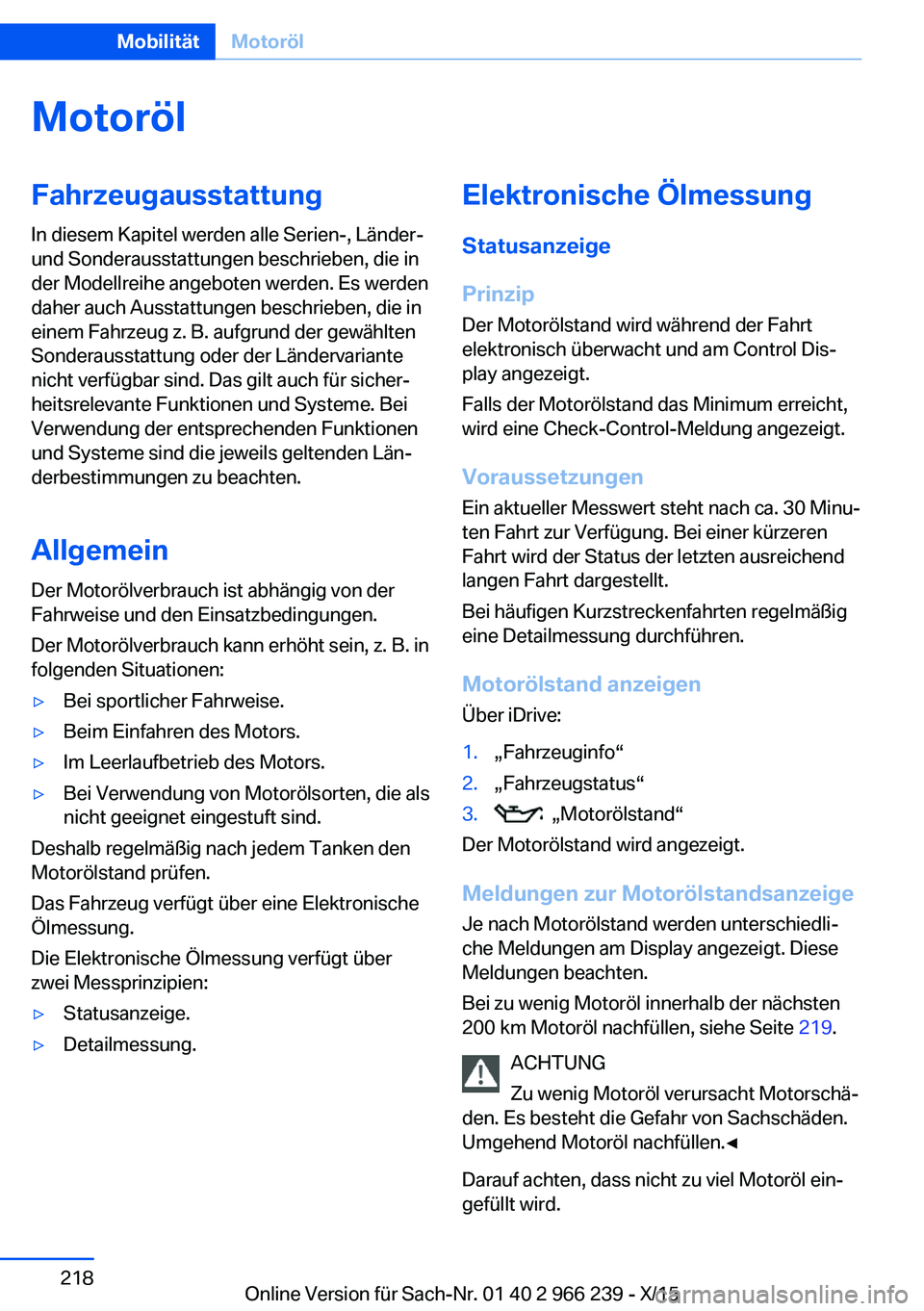

MotorölFahrzeugausstattung
In diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Allgemein
Der Motorölverbrauch ist abhängig von der
Fahrweise und den Einsatzbedingungen.
Der Motorölverbrauch kann erhöht sein, z. B. in
folgenden Situationen:▷Bei sportlicher Fahrweise.▷Beim Einfahren des Motors.▷Im Leerlaufbetrieb des Motors.▷Bei Verwendung von Motorölsorten, die als
nicht geeignet eingestuft sind.
Deshalb regelmäßig nach jedem Tanken den
Motorölstand prüfen.
Das Fahrzeug verfügt über eine Elektronische
Ölmessung.
Die Elektronische Ölmessung verfügt über
zwei Messprinzipien:
▷Statusanzeige.▷Detailmessung.Elektronische Ölmessung
Statusanzeige
Prinzip Der Motorölstand wird während der Fahrt
elektronisch überwacht und am Control Dis‐
play angezeigt.
Falls der Motorölstand das Minimum erreicht,
wird eine Check-Control-Meldung angezeigt.
Voraussetzungen
Ein aktueller Messwert steht nach ca. 30 Minu‐
ten Fahrt zur Verfügung. Bei einer kürzeren
Fahrt wird der Status der letzten ausreichend
langen Fahrt dargestellt.
Bei häufigen Kurzstreckenfahrten regelmäßig
eine Detailmessung durchführen.
Motorölstand anzeigenÜber iDrive:1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Motorölstand“
Der Motorölstand wird angezeigt.
Meldungen zur Motorölstandsanzeige
Je nach Motorölstand werden unterschiedli‐
che Meldungen am Display angezeigt. Diese
Meldungen beachten.
Bei zu wenig Motoröl innerhalb der nächsten
200 km Motoröl nachfüllen, siehe Seite 219.
ACHTUNG
Zu wenig Motoröl verursacht Motorschä‐
den. Es besteht die Gefahr von Sachschäden.
Umgehend Motoröl nachfüllen.◀
Darauf achten, dass nicht zu viel Motoröl ein‐
gefüllt wird.
Seite 218MobilitätMotoröl218
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

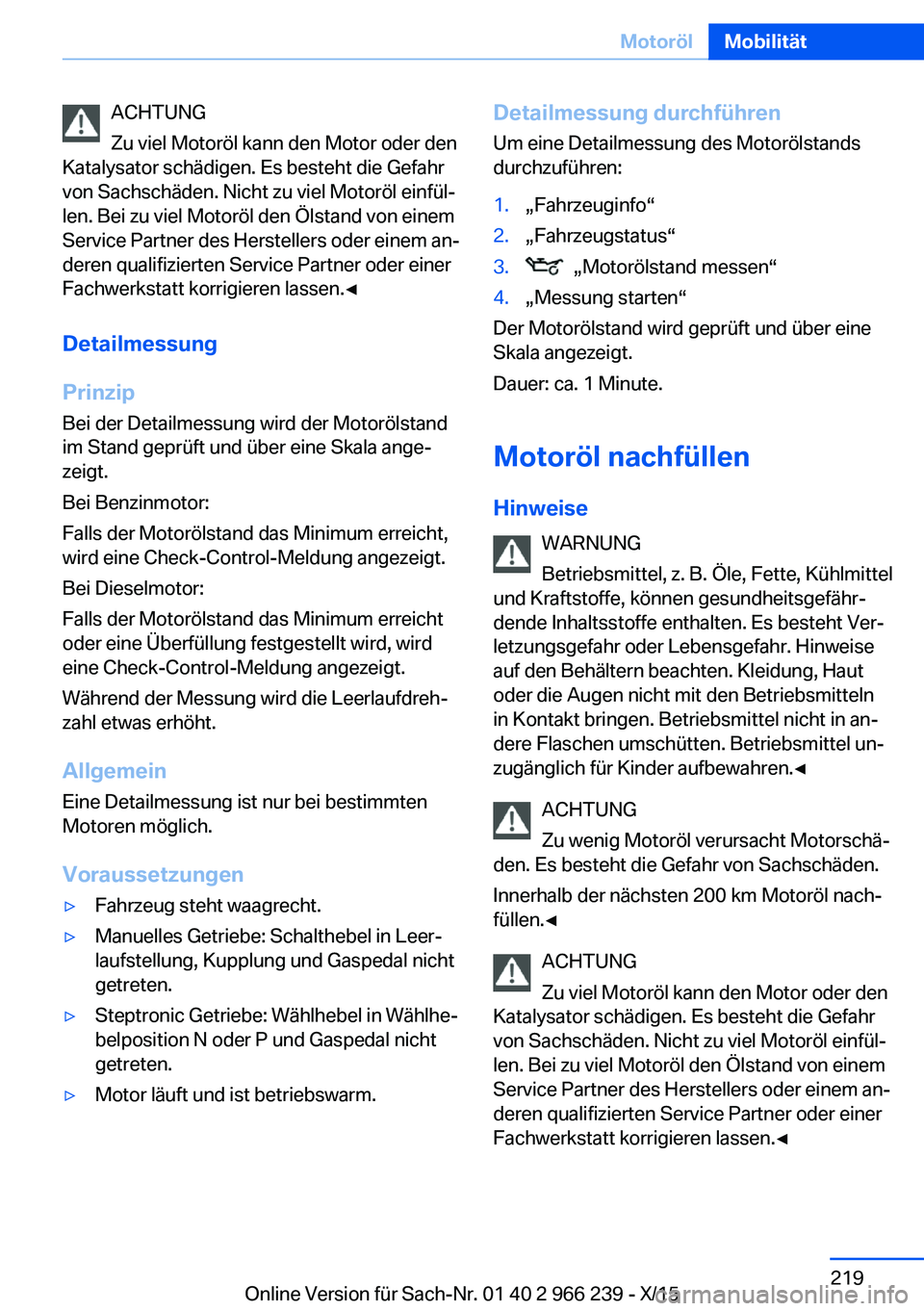

ACHTUNG
Zu viel Motoröl kann den Motor oder den
Katalysator schädigen. Es besteht die Gefahr
von Sachschäden. Nicht zu viel Motoröl einfül‐
len. Bei zu viel Motoröl den Ölstand von einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt korrigieren lassen.◀
Detailmessung
Prinzip Bei der Detailmessung wird der Motorölstand
im Stand geprüft und über eine Skala ange‐
zeigt.
Bei Benzinmotor:
Falls der Motorölstand das Minimum erreicht,
wird eine Check-Control-Meldung angezeigt.
Bei Dieselmotor:
Falls der Motorölstand das Minimum erreicht
oder eine Überfüllung festgestellt wird, wird
eine Check-Control-Meldung angezeigt.
Während der Messung wird die Leerlaufdreh‐
zahl etwas erhöht.
Allgemein
Eine Detailmessung ist nur bei bestimmten
Motoren möglich.
Voraussetzungen▷Fahrzeug steht waagrecht.▷Manuelles Getriebe: Schalthebel in Leer‐
laufstellung, Kupplung und Gaspedal nicht
getreten.▷Steptronic Getriebe: Wählhebel in Wählhe‐
belposition N oder P und Gaspedal nicht
getreten.▷Motor läuft und ist betriebswarm.Detailmessung durchführen
Um eine Detailmessung des Motorölstands
durchzuführen:1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Motorölstand messen“4.„Messung starten“
Der Motorölstand wird geprüft und über eine
Skala angezeigt.
Dauer: ca. 1 Minute.
Motoröl nachfüllen
Hinweise WARNUNG
Betriebsmittel, z. B. Öle, Fette, Kühlmittel
und Kraftstoffe, können gesundheitsgefähr‐
dende Inhaltsstoffe enthalten. Es besteht Ver‐
letzungsgefahr oder Lebensgefahr. Hinweise
auf den Behältern beachten. Kleidung, Haut
oder die Augen nicht mit den Betriebsmitteln
in Kontakt bringen. Betriebsmittel nicht in an‐
dere Flaschen umschütten. Betriebsmittel un‐
zugänglich für Kinder aufbewahren.◀
ACHTUNG
Zu wenig Motoröl verursacht Motorschä‐
den. Es besteht die Gefahr von Sachschäden.
Innerhalb der nächsten 200 km Motoröl nach‐
füllen.◀
ACHTUNG
Zu viel Motoröl kann den Motor oder den
Katalysator schädigen. Es besteht die Gefahr
von Sachschäden. Nicht zu viel Motoröl einfül‐
len. Bei zu viel Motoröl den Ölstand von einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt korrigieren lassen.◀
Seite 219MotorölMobilität219
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

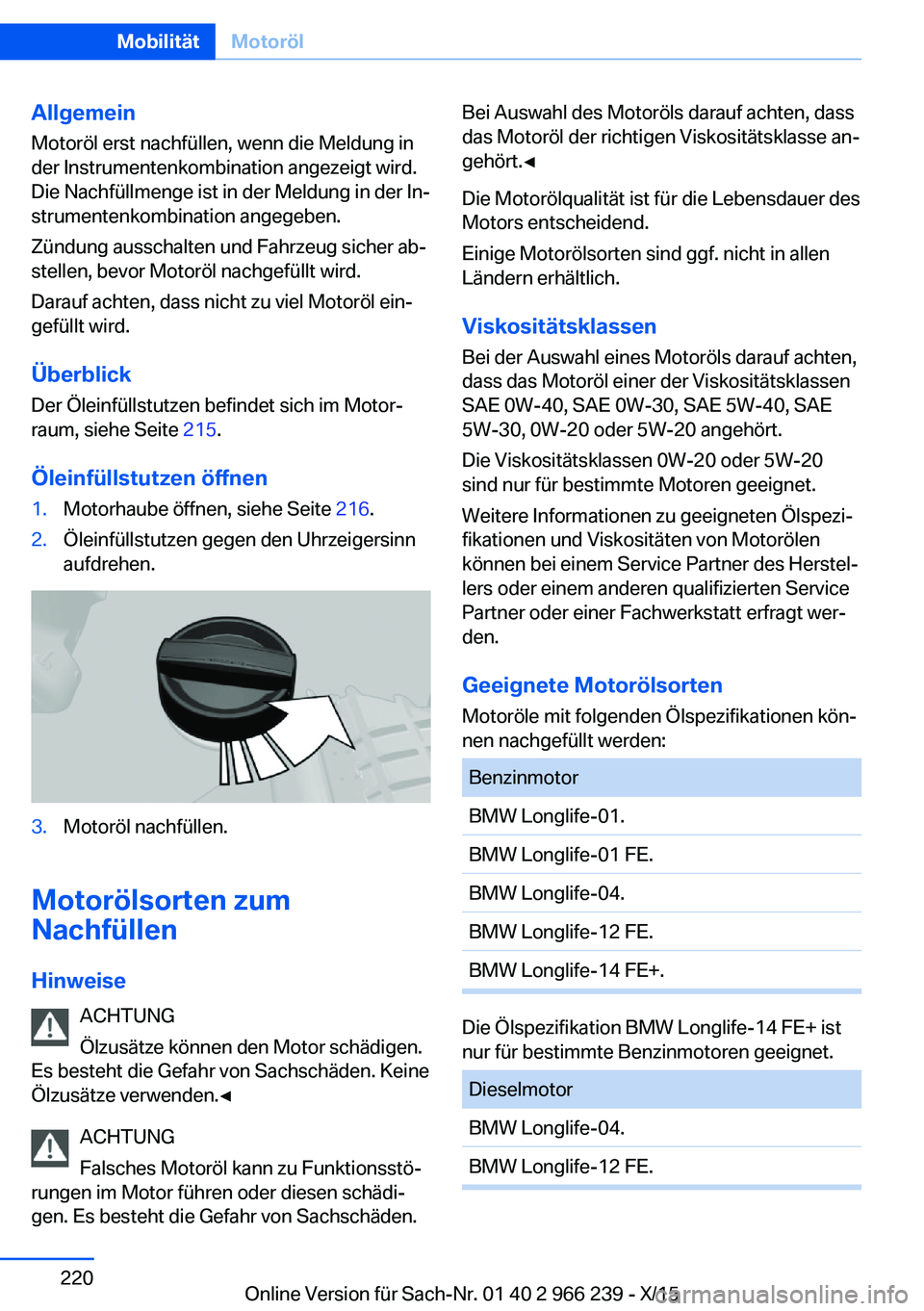

AllgemeinMotoröl erst nachfüllen, wenn die Meldung in
der Instrumentenkombination angezeigt wird.
Die Nachfüllmenge ist in der Meldung in der In‐
strumentenkombination angegeben.
Zündung ausschalten und Fahrzeug sicher ab‐
stellen, bevor Motoröl nachgefüllt wird.
Darauf achten, dass nicht zu viel Motoröl ein‐
gefüllt wird.
Überblick
Der Öleinfüllstutzen befindet sich im Motor‐
raum, siehe Seite 215.
Öleinfüllstutzen öffnen1.Motorhaube öffnen, siehe Seite 216.2.Öleinfüllstutzen gegen den Uhrzeigersinn
aufdrehen.3.Motoröl nachfüllen.
Motorölsorten zum
Nachfüllen
Hinweise ACHTUNG
Ölzusätze können den Motor schädigen.
Es besteht die Gefahr von Sachschäden. Keine
Ölzusätze verwenden.◀
ACHTUNG
Falsches Motoröl kann zu Funktionsstö‐
rungen im Motor führen oder diesen schädi‐
gen. Es besteht die Gefahr von Sachschäden.
Bei Auswahl des Motoröls darauf achten, dass
das Motoröl der richtigen Viskositätsklasse an‐
gehört.◀
Die Motorölqualität ist für die Lebensdauer des
Motors entscheidend.
Einige Motorölsorten sind ggf. nicht in allen
Ländern erhältlich.
Viskositätsklassen
Bei der Auswahl eines Motoröls darauf achten,
dass das Motoröl einer der Viskositätsklassen
SAE 0W-40, SAE 0W-30, SAE 5W-40, SAE
5W-30, 0W-20 oder 5W-20 angehört.
Die Viskositätsklassen 0W-20 oder 5W-20
sind nur für bestimmte Motoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen
können bei einem Service Partner des Herstel‐
lers oder einem anderen qualifizierten Service
Partner oder einer Fachwerkstatt erfragt wer‐
den.
Geeignete Motorölsorten Motoröle mit folgenden Ölspezifikationen kön‐
nen nachgefüllt werden:BenzinmotorBMW Longlife-01.BMW Longlife-01 FE.BMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
Die Ölspezifikation BMW Longlife-14 FE+ ist
nur für bestimmte Benzinmotoren geeignet.
DieselmotorBMW Longlife-04.BMW Longlife-12 FE.Seite 220MobilitätMotoröl220
Online Version für Sach-Nr. 01 40 2 966 239 - X/15
