Abschleppseil
Beim Anfahren des Zugfahrzeugs darauf ach‐
ten, dass das Abschleppseil gespannt ist.
Zum Schleppen Nylonseile oder Nylonbänder
verwenden, die allzu ruckartige Zugbelastun‐
gen vermeiden.
Abschleppöse
Allgemein
Die schraubbare Abschleppöse immer mitfüh‐
ren.
Die Abschleppöse kann vorn oder hinten am
Fahrzeug eingeschraubt werden.
Die Abschleppöse befindet sich zusammen mit
dem Bordwerkzeug, siehe Seite 226, im Ge‐
päckraum.
Hinweise ACHTUNG
Wenn die Abschleppöse nicht wie vorge‐
sehen verwendet wird entstehen Schäden am
Fahrzeug oder an der Abschleppöse. Es be‐
steht die Gefahr von Sachschäden. Die Hin‐
weise zur Verwendung der Abschleppöse be‐
achten.◀
Verwendung der Abschleppöse:
▷Nur die dem Fahrzeug beiliegende Ab‐
schleppöse verwenden und diese bis zum
Anschlag fest einschrauben.▷Die Abschleppöse nur zum Schleppen auf
einer befestigten Fahrbahn verwenden.▷Vorn eingeschraubte Abschleppöse nur
zum Rangieren verwenden.▷Querbelastungen der Abschleppöse ver‐
meiden, z. B. Fahrzeug nicht an der Ab‐
schleppöse anheben.
Gewinde für Abschleppöse
Auf die Markierung am Rand der Abdeckung
drücken, um diese herauszudrücken.
Anschleppen
Steptronic Getriebe
Fahrzeug nicht anschleppen.
Wegen des Steptronic Getriebes ist ein Star‐
ten des Motors durch Anschleppen nicht mög‐
lich.
Die Ursache der Startschwierigkeiten beheben
lassen.
Manuelles Getriebe
Fahrzeug möglichst nicht anschleppen, son‐
dern Motor mittels Starthilfe, siehe Seite 237,
starten. Mit Katalysator nur bei kaltem Motor
anschleppen.
1.Warnblinkanlage einschalten, Länderbe‐
stimmungen beachten.2.Zündung, siehe Seite 70, einschalten.3.Den 3. Gang einlegen.4.Bei getretener Kupplung anschleppen las‐
sen und die Kupplung langsam loslassen.
Nach dem Anspringen des Motors sofort
wieder die Kupplung treten.Seite 241Hilfe im PannenfallMobilität241
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

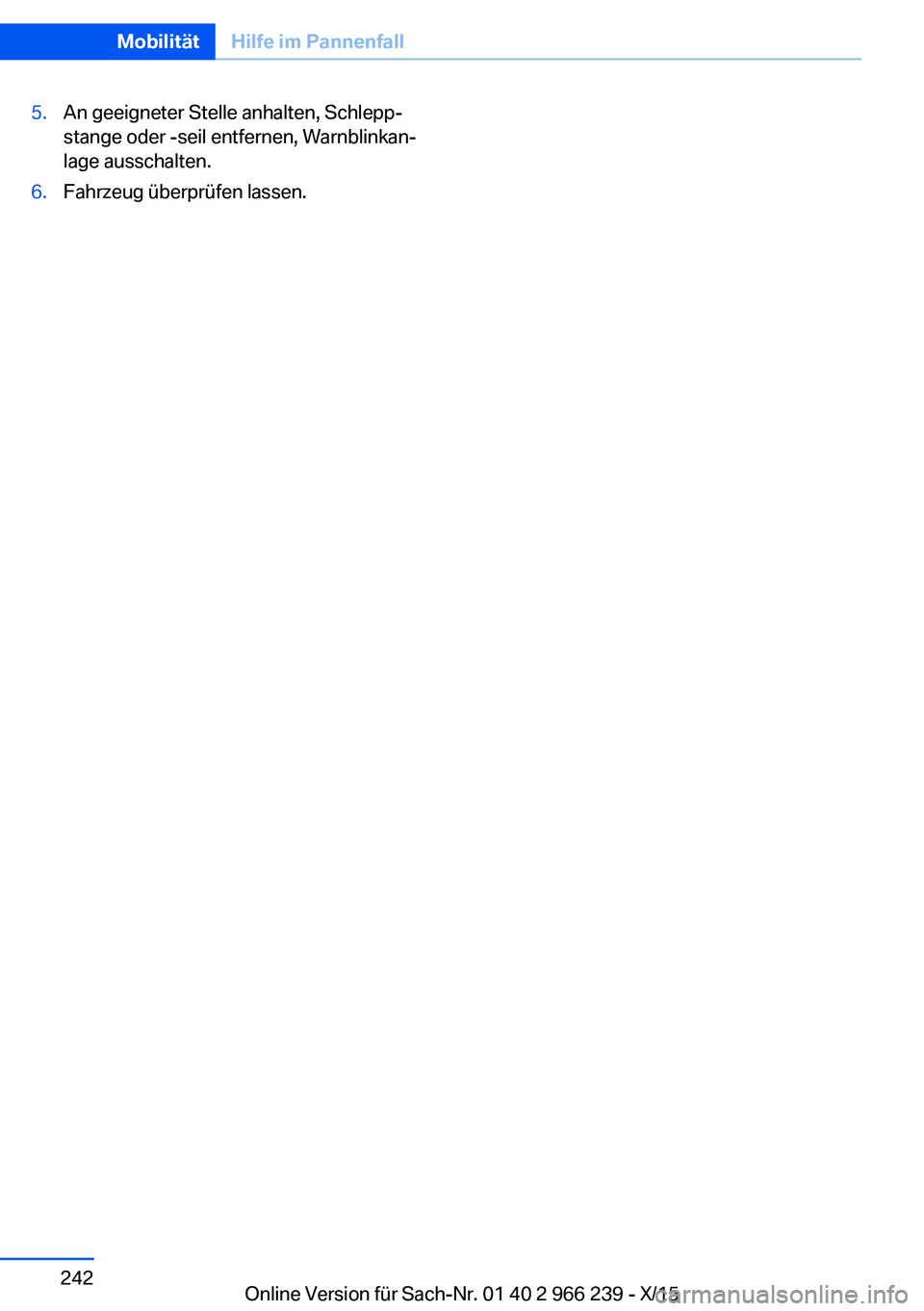

5.An geeigneter Stelle anhalten, Schlepp‐
stange oder -seil entfernen, Warnblinkan‐
lage ausschalten.6.Fahrzeug überprüfen lassen.Seite 242MobilitätHilfe im Pannenfall242
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

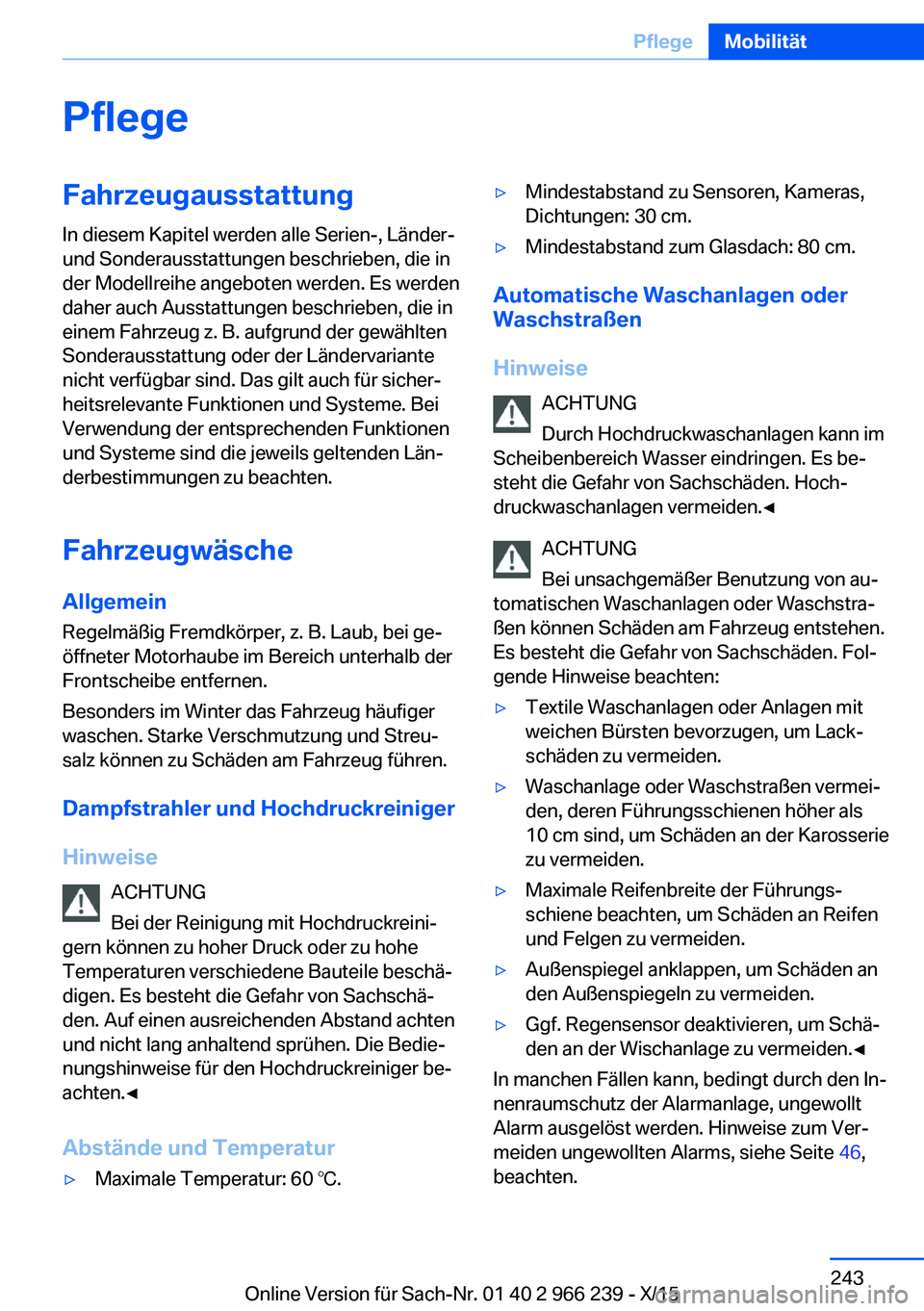

PflegeFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Fahrzeugwäsche
Allgemein Regelmäßig Fremdkörper, z. B. Laub, bei ge‐
öffneter Motorhaube im Bereich unterhalb der
Frontscheibe entfernen.
Besonders im Winter das Fahrzeug häufiger
waschen. Starke Verschmutzung und Streu‐
salz können zu Schäden am Fahrzeug führen.
Dampfstrahler und Hochdruckreiniger
Hinweise ACHTUNG
Bei der Reinigung mit Hochdruckreini‐
gern können zu hoher Druck oder zu hohe
Temperaturen verschiedene Bauteile beschä‐
digen. Es besteht die Gefahr von Sachschä‐
den. Auf einen ausreichenden Abstand achten
und nicht lang anhaltend sprühen. Die Bedie‐
nungshinweise für den Hochdruckreiniger be‐
achten.◀
Abstände und Temperatur▷Maximale Temperatur: 60 ℃.▷Mindestabstand zu Sensoren, Kameras,
Dichtungen: 30 cm.▷Mindestabstand zum Glasdach: 80 cm.
Automatische Waschanlagen oder Waschstraßen
Hinweise ACHTUNG
Durch Hochdruckwaschanlagen kann im
Scheibenbereich Wasser eindringen. Es be‐
steht die Gefahr von Sachschäden. Hoch‐
druckwaschanlagen vermeiden.◀
ACHTUNG
Bei unsachgemäßer Benutzung von au‐
tomatischen Waschanlagen oder Waschstra‐
ßen können Schäden am Fahrzeug entstehen.
Es besteht die Gefahr von Sachschäden. Fol‐
gende Hinweise beachten:
▷Textile Waschanlagen oder Anlagen mit
weichen Bürsten bevorzugen, um Lack‐
schäden zu vermeiden.▷Waschanlage oder Waschstraßen vermei‐
den, deren Führungsschienen höher als
10 cm sind, um Schäden an der Karosserie
zu vermeiden.▷Maximale Reifenbreite der Führungs‐
schiene beachten, um Schäden an Reifen
und Felgen zu vermeiden.▷Außenspiegel anklappen, um Schäden an
den Außenspiegeln zu vermeiden.▷Ggf. Regensensor deaktivieren, um Schä‐
den an der Wischanlage zu vermeiden.◀
In manchen Fällen kann, bedingt durch den In‐
nenraumschutz der Alarmanlage, ungewollt
Alarm ausgelöst werden. Hinweise zum Ver‐
meiden ungewollten Alarms, siehe Seite 46,
beachten.
Seite 243PflegeMobilität243
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

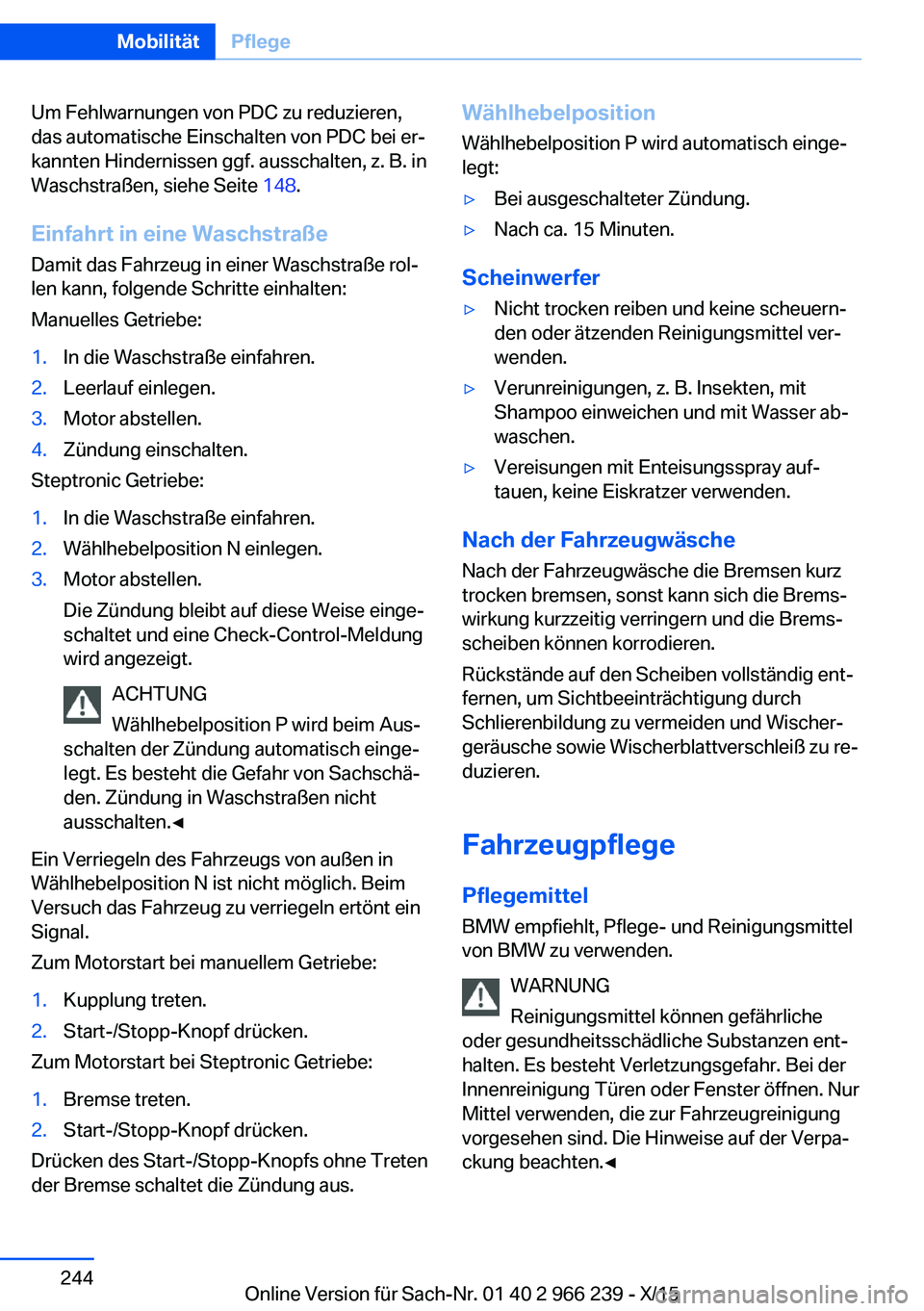

Um Fehlwarnungen von PDC zu reduzieren,
das automatische Einschalten von PDC bei er‐
kannten Hindernissen ggf. ausschalten, z. B. in
Waschstraßen, siehe Seite 148.
Einfahrt in eine Waschstraße
Damit das Fahrzeug in einer Waschstraße rol‐
len kann, folgende Schritte einhalten:
Manuelles Getriebe:1.In die Waschstraße einfahren.2.Leerlauf einlegen.3.Motor abstellen.4.Zündung einschalten.
Steptronic Getriebe:
1.In die Waschstraße einfahren.2.Wählhebelposition N einlegen.3.Motor abstellen.
Die Zündung bleibt auf diese Weise einge‐
schaltet und eine Check-Control-Meldung
wird angezeigt.
ACHTUNG
Wählhebelposition P wird beim Aus‐
schalten der Zündung automatisch einge‐
legt. Es besteht die Gefahr von Sachschä‐
den. Zündung in Waschstraßen nicht
ausschalten.◀
Ein Verriegeln des Fahrzeugs von außen in
Wählhebelposition N ist nicht möglich. Beim
Versuch das Fahrzeug zu verriegeln ertönt ein
Signal.
Zum Motorstart bei manuellem Getriebe:
1.Kupplung treten.2.Start-/Stopp-Knopf drücken.
Zum Motorstart bei Steptronic Getriebe:
1.Bremse treten.2.Start-/Stopp-Knopf drücken.
Drücken des Start-/Stopp-Knopfs ohne Treten
der Bremse schaltet die Zündung aus.
Wählhebelposition
Wählhebelposition P wird automatisch einge‐
legt:▷Bei ausgeschalteter Zündung.▷Nach ca. 15 Minuten.
Scheinwerfer
▷Nicht trocken reiben und keine scheuern‐
den oder ätzenden Reinigungsmittel ver‐
wenden.▷Verunreinigungen, z. B. Insekten, mit
Shampoo einweichen und mit Wasser ab‐
waschen.▷Vereisungen mit Enteisungsspray auf‐
tauen, keine Eiskratzer verwenden.
Nach der Fahrzeugwäsche
Nach der Fahrzeugwäsche die Bremsen kurz
trocken bremsen, sonst kann sich die Brems‐
wirkung kurzzeitig verringern und die Brems‐
scheiben können korrodieren.
Rückstände auf den Scheiben vollständig ent‐
fernen, um Sichtbeeinträchtigung durch
Schlierenbildung zu vermeiden und Wischer‐
geräusche sowie Wischerblattverschleiß zu re‐
duzieren.
Fahrzeugpflege
Pflegemittel BMW empfiehlt, Pflege- und Reinigungsmittel
von BMW zu verwenden.
WARNUNG
Reinigungsmittel können gefährliche
oder gesundheitsschädliche Substanzen ent‐
halten. Es besteht Verletzungsgefahr. Bei der
Innenreinigung Türen oder Fenster öffnen. Nur
Mittel verwenden, die zur Fahrzeugreinigung
vorgesehen sind. Die Hinweise auf der Verpa‐
ckung beachten.◀
Seite 244MobilitätPflege244
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

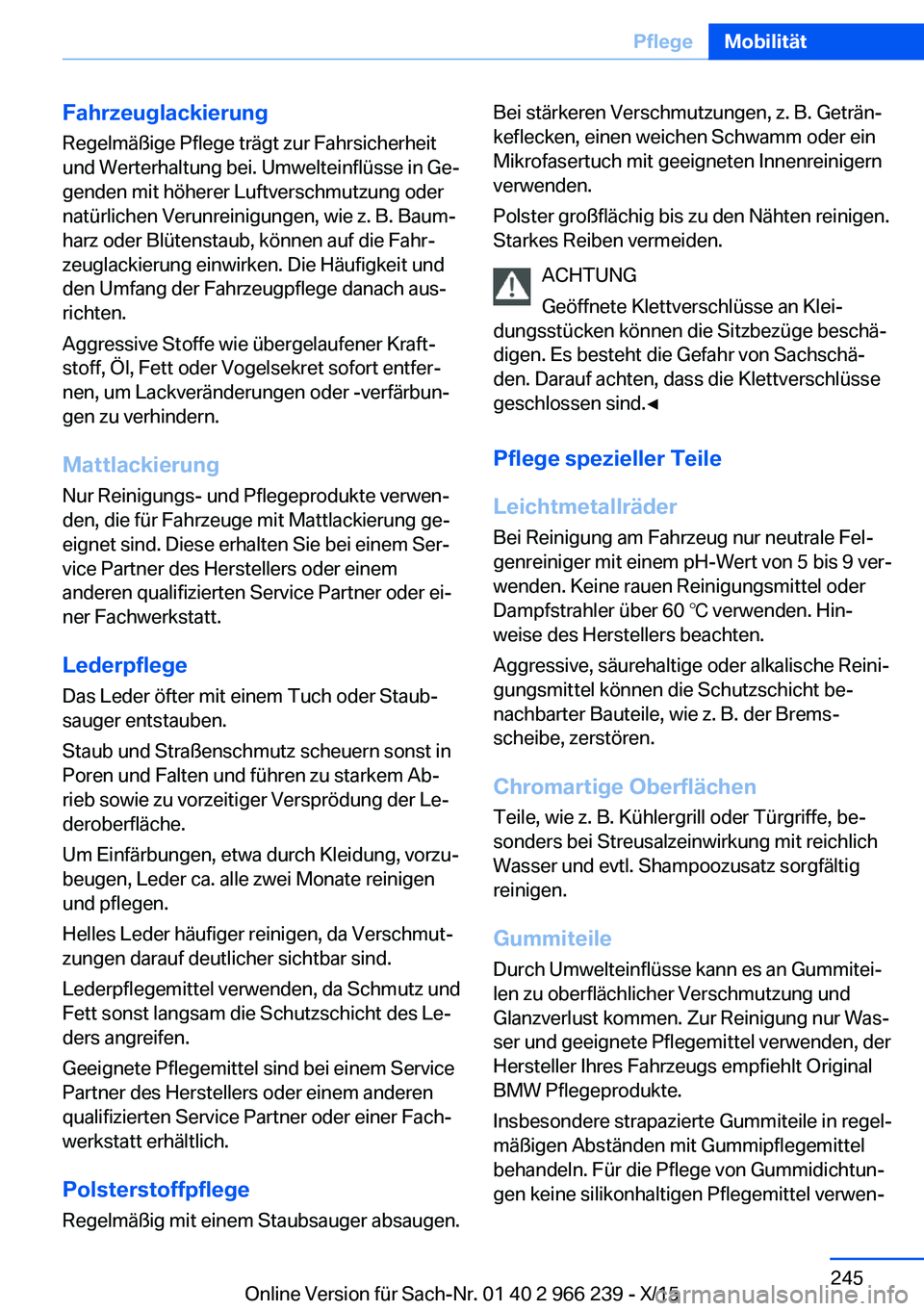

Fahrzeuglackierung
Regelmäßige Pflege trägt zur Fahrsicherheit
und Werterhaltung bei. Umwelteinflüsse in Ge‐
genden mit höherer Luftverschmutzung oder
natürlichen Verunreinigungen, wie z. B. Baum‐
harz oder Blütenstaub, können auf die Fahr‐
zeuglackierung einwirken. Die Häufigkeit und
den Umfang der Fahrzeugpflege danach aus‐
richten.
Aggressive Stoffe wie übergelaufener Kraft‐
stoff, Öl, Fett oder Vogelsekret sofort entfer‐
nen, um Lackveränderungen oder -verfärbun‐
gen zu verhindern.
Mattlackierung
Nur Reinigungs- und Pflegeprodukte verwen‐
den, die für Fahrzeuge mit Mattlackierung ge‐
eignet sind. Diese erhalten Sie bei einem Ser‐
vice Partner des Herstellers oder einem
anderen qualifizierten Service Partner oder ei‐
ner Fachwerkstatt.
Lederpflege Das Leder öfter mit einem Tuch oder Staub‐
sauger entstauben.
Staub und Straßenschmutz scheuern sonst in
Poren und Falten und führen zu starkem Ab‐
rieb sowie zu vorzeitiger Versprödung der Le‐
deroberfläche.
Um Einfärbungen, etwa durch Kleidung, vorzu‐
beugen, Leder ca. alle zwei Monate reinigen
und pflegen.
Helles Leder häufiger reinigen, da Verschmut‐
zungen darauf deutlicher sichtbar sind.
Lederpflegemittel verwenden, da Schmutz und
Fett sonst langsam die Schutzschicht des Le‐
ders angreifen.
Geeignete Pflegemittel sind bei einem Service
Partner des Herstellers oder einem anderen
qualifizierten Service Partner oder einer Fach‐ werkstatt erhältlich.
Polsterstoffpflege
Regelmäßig mit einem Staubsauger absaugen.Bei stärkeren Verschmutzungen, z. B. Geträn‐
keflecken, einen weichen Schwamm oder ein
Mikrofasertuch mit geeigneten Innenreinigern
verwenden.
Polster großflächig bis zu den Nähten reinigen.
Starkes Reiben vermeiden.
ACHTUNG
Geöffnete Klettverschlüsse an Klei‐
dungsstücken können die Sitzbezüge beschä‐
digen. Es besteht die Gefahr von Sachschä‐
den. Darauf achten, dass die Klettverschlüsse
geschlossen sind.◀
Pflege spezieller Teile
Leichtmetallräder Bei Reinigung am Fahrzeug nur neutrale Fel‐
genreiniger mit einem pH-Wert von 5 bis 9 ver‐ wenden. Keine rauen Reinigungsmittel oder
Dampfstrahler über 60 ℃ verwenden. Hin‐ weise des Herstellers beachten.
Aggressive, säurehaltige oder alkalische Reini‐
gungsmittel können die Schutzschicht be‐
nachbarter Bauteile, wie z. B. der Brems‐
scheibe, zerstören.
Chromartige Oberflächen Teile, wie z. B. Kühlergrill oder Türgriffe, be‐
sonders bei Streusalzeinwirkung mit reichlich
Wasser und evtl. Shampoozusatz sorgfältig
reinigen.
Gummiteile Durch Umwelteinflüsse kann es an Gummitei‐
len zu oberflächlicher Verschmutzung und
Glanzverlust kommen. Zur Reinigung nur Was‐
ser und geeignete Pflegemittel verwenden, der
Hersteller Ihres Fahrzeugs empfiehlt Original
BMW Pflegeprodukte.
Insbesondere strapazierte Gummiteile in regel‐
mäßigen Abständen mit Gummipflegemittel
behandeln. Für die Pflege von Gummidichtun‐
gen keine silikonhaltigen Pflegemittel verwen‐Seite 245PflegeMobilität245
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

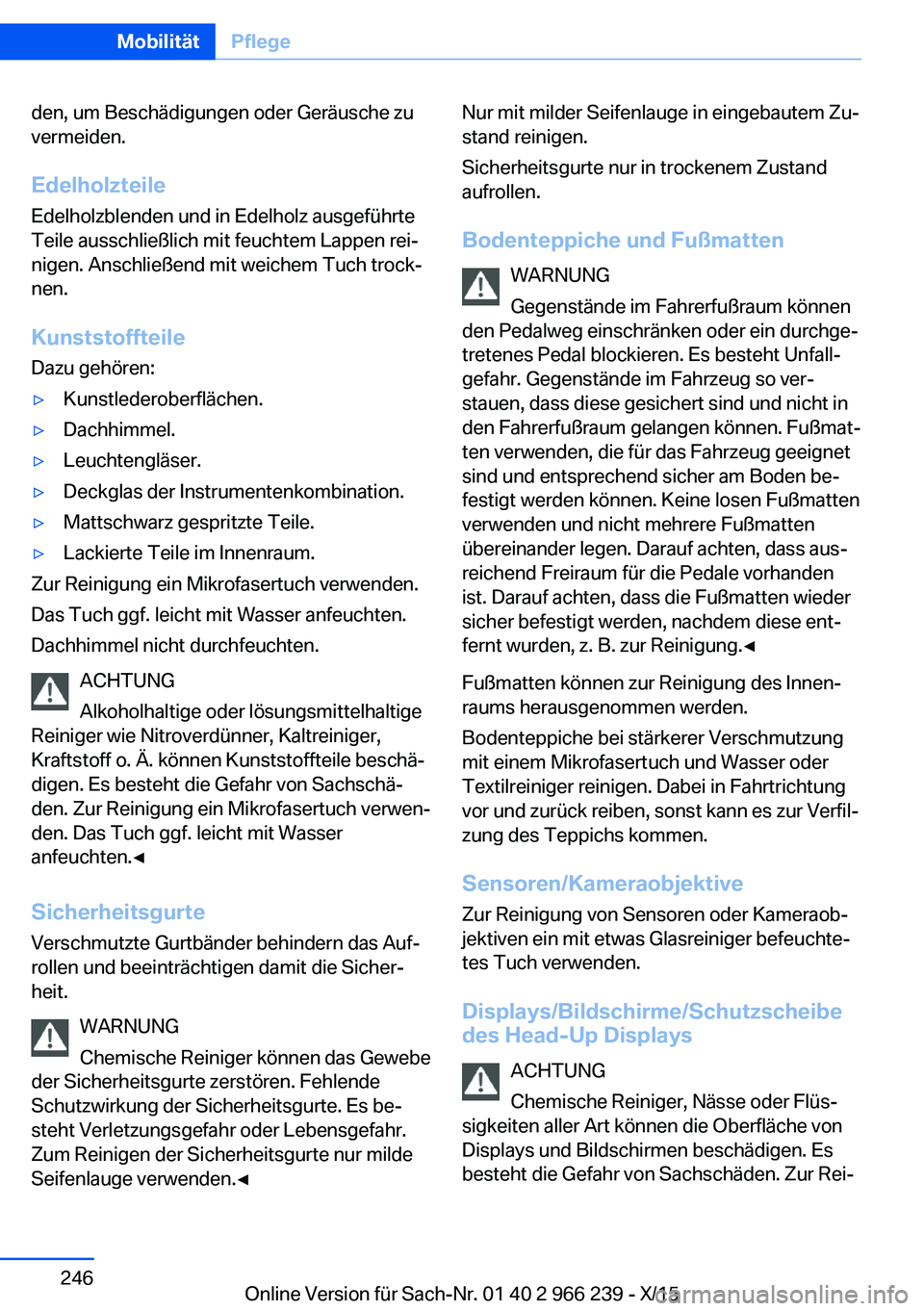

den, um Beschädigungen oder Geräusche zu
vermeiden.
Edelholzteile
Edelholzblenden und in Edelholz ausgeführte
Teile ausschließlich mit feuchtem Lappen rei‐
nigen. Anschließend mit weichem Tuch trock‐
nen.
Kunststoffteile
Dazu gehören:▷Kunstlederoberflächen.▷Dachhimmel.▷Leuchtengläser.▷Deckglas der Instrumentenkombination.▷Mattschwarz gespritzte Teile.▷Lackierte Teile im Innenraum.
Zur Reinigung ein Mikrofasertuch verwenden.
Das Tuch ggf. leicht mit Wasser anfeuchten.
Dachhimmel nicht durchfeuchten.
ACHTUNG
Alkoholhaltige oder lösungsmittelhaltige
Reiniger wie Nitroverdünner, Kaltreiniger,
Kraftstoff o. Ä. können Kunststoffteile beschä‐
digen. Es besteht die Gefahr von Sachschä‐
den. Zur Reinigung ein Mikrofasertuch verwen‐
den. Das Tuch ggf. leicht mit Wasser
anfeuchten.◀
Sicherheitsgurte Verschmutzte Gurtbänder behindern das Auf‐
rollen und beeinträchtigen damit die Sicher‐
heit.
WARNUNG
Chemische Reiniger können das Gewebe
der Sicherheitsgurte zerstören. Fehlende Schutzwirkung der Sicherheitsgurte. Es be‐
steht Verletzungsgefahr oder Lebensgefahr.
Zum Reinigen der Sicherheitsgurte nur milde
Seifenlauge verwenden.◀
Nur mit milder Seifenlauge in eingebautem Zu‐
stand reinigen.
Sicherheitsgurte nur in trockenem Zustand
aufrollen.
Bodenteppiche und Fußmatten WARNUNG
Gegenstände im Fahrerfußraum können
den Pedalweg einschränken oder ein durchge‐
tretenes Pedal blockieren. Es besteht Unfall‐
gefahr. Gegenstände im Fahrzeug so ver‐
stauen, dass diese gesichert sind und nicht in
den Fahrerfußraum gelangen können. Fußmat‐
ten verwenden, die für das Fahrzeug geeignet
sind und entsprechend sicher am Boden be‐
festigt werden können. Keine losen Fußmatten
verwenden und nicht mehrere Fußmatten
übereinander legen. Darauf achten, dass aus‐
reichend Freiraum für die Pedale vorhanden
ist. Darauf achten, dass die Fußmatten wieder
sicher befestigt werden, nachdem diese ent‐
fernt wurden, z. B. zur Reinigung.◀
Fußmatten können zur Reinigung des Innen‐
raums herausgenommen werden.
Bodenteppiche bei stärkerer Verschmutzung
mit einem Mikrofasertuch und Wasser oder
Textilreiniger reinigen. Dabei in Fahrtrichtung
vor und zurück reiben, sonst kann es zur Verfil‐
zung des Teppichs kommen.
Sensoren/Kameraobjektive Zur Reinigung von Sensoren oder Kameraob‐
jektiven ein mit etwas Glasreiniger befeuchte‐
tes Tuch verwenden.
Displays/Bildschirme/Schutzscheibe
des Head-Up Displays
ACHTUNG
Chemische Reiniger, Nässe oder Flüs‐
sigkeiten aller Art können die Oberfläche von
Displays und Bildschirmen beschädigen. Es
besteht die Gefahr von Sachschäden. Zur Rei‐Seite 246MobilitätPflege246
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

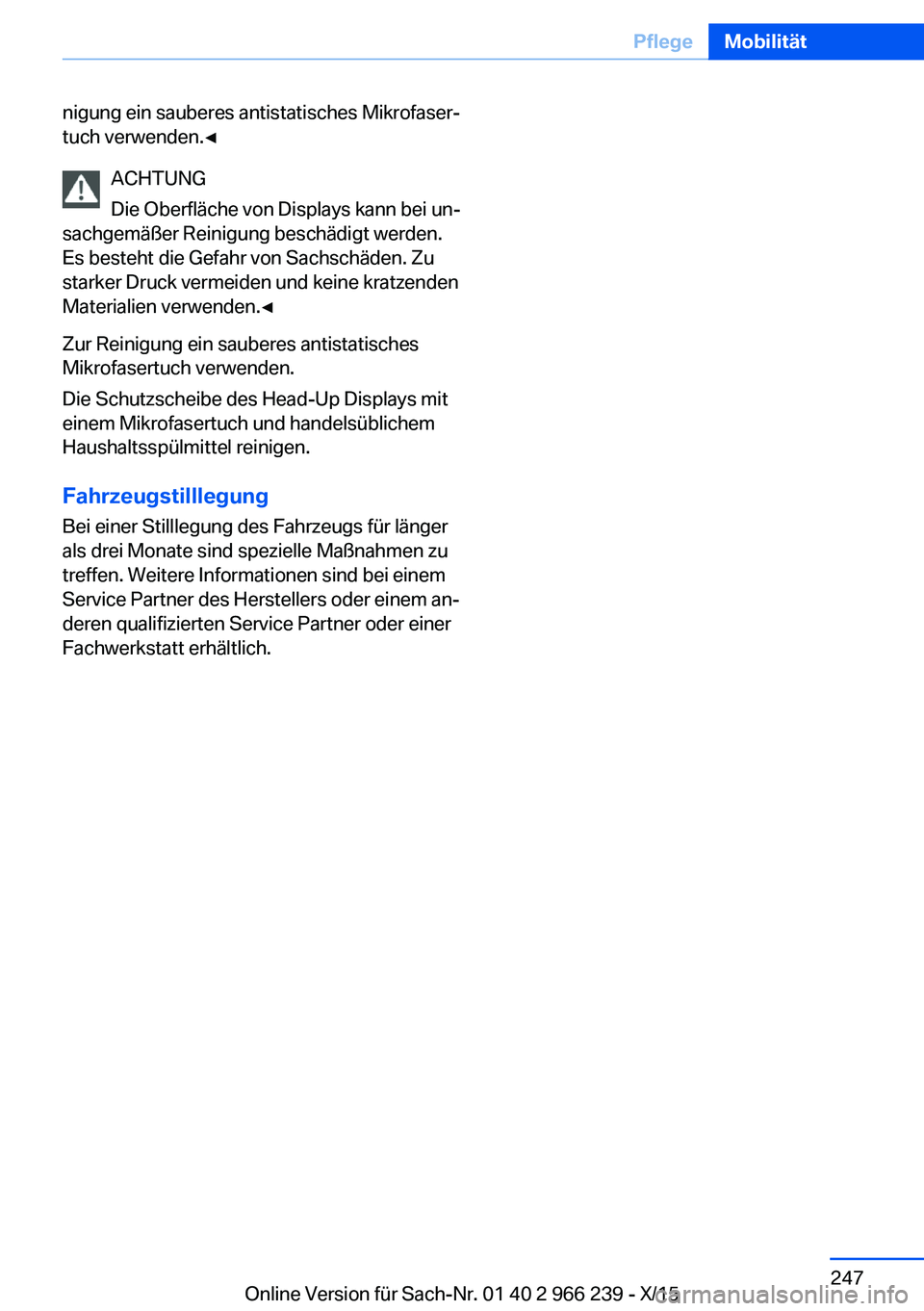

nigung ein sauberes antistatisches Mikrofaser‐
tuch verwenden.◀
ACHTUNG
Die Oberfläche von Displays kann bei un‐
sachgemäßer Reinigung beschädigt werden.
Es besteht die Gefahr von Sachschäden. Zu
starker Druck vermeiden und keine kratzenden
Materialien verwenden.◀
Zur Reinigung ein sauberes antistatisches
Mikrofasertuch verwenden.
Die Schutzscheibe des Head-Up Displays mit
einem Mikrofasertuch und handelsüblichem
Haushaltsspülmittel reinigen.
Fahrzeugstilllegung
Bei einer Stilllegung des Fahrzeugs für länger
als drei Monate sind spezielle Maßnahmen zu
treffen. Weitere Informationen sind bei einem
Service Partner des Herstellers oder einem an‐
deren qualifizierten Service Partner oder einer
Fachwerkstatt erhältlich.Seite 247PflegeMobilität247
Online Version für Sach-Nr. 01 40 2 966 239 - X/15

Online Version für Sach-Nr. 01 40 2 966 239 - X/15

Nachschlagen
Das Kapitel enthält die technischen Daten und das Stichwortverzeichnis, das Sie am
schnellsten zu den gesuchten Informationen führt.Online Version für Sach-Nr. 01 40 2 966 239 - X/15

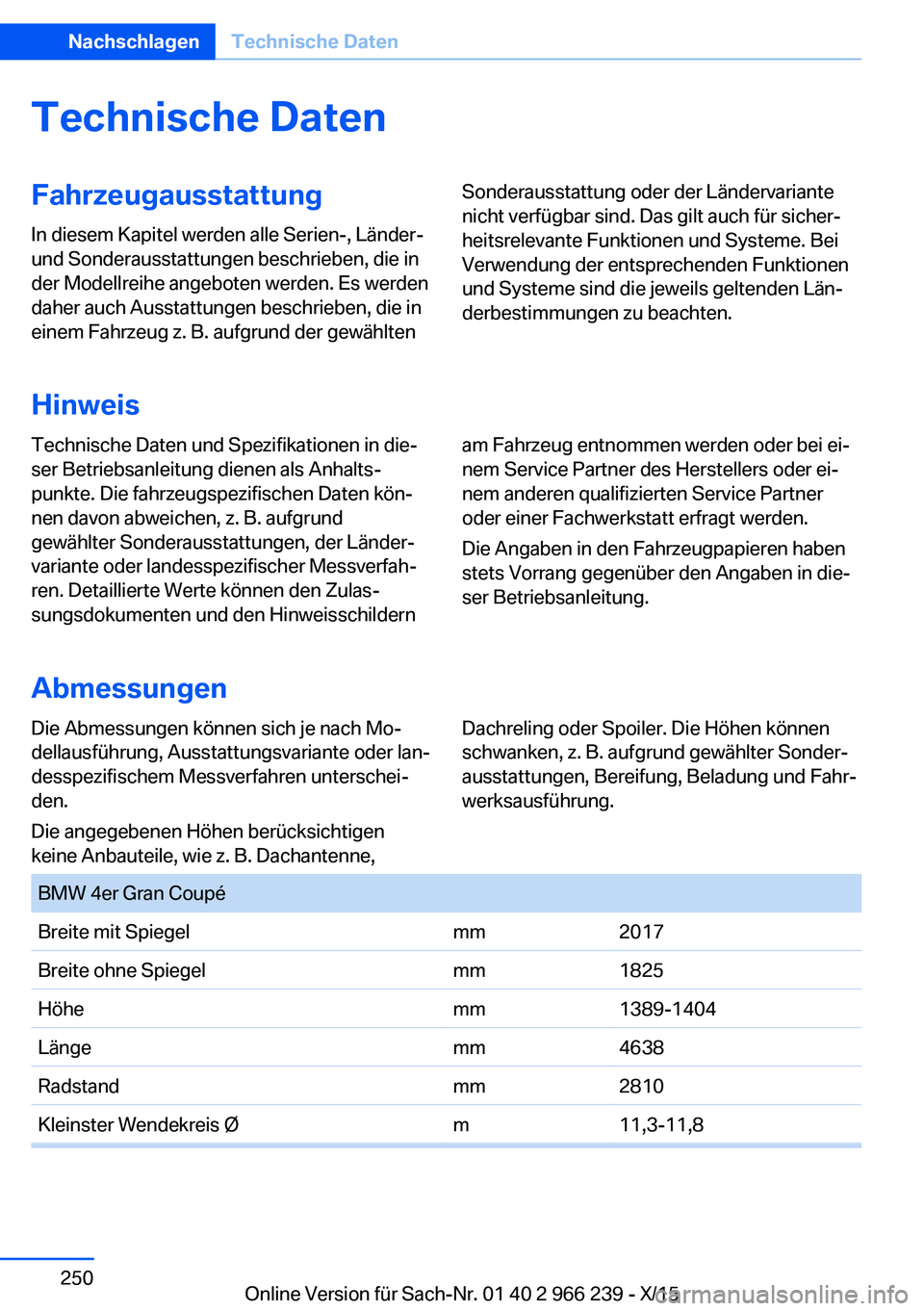

Technische DatenFahrzeugausstattungIn diesem Kapitel werden alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewähltenSonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Hinweis
Technische Daten und Spezifikationen in die‐
ser Betriebsanleitung dienen als Anhalts‐
punkte. Die fahrzeugspezifischen Daten kön‐
nen davon abweichen, z. B. aufgrund
gewählter Sonderausstattungen, der Länder‐
variante oder landesspezifischer Messverfah‐
ren. Detaillierte Werte können den Zulas‐
sungsdokumenten und den Hinweisschildernam Fahrzeug entnommen werden oder bei ei‐
nem Service Partner des Herstellers oder ei‐
nem anderen qualifizierten Service Partner
oder einer Fachwerkstatt erfragt werden.
Die Angaben in den Fahrzeugpapieren haben
stets Vorrang gegenüber den Angaben in die‐
ser Betriebsanleitung.
Abmessungen
Die Abmessungen können sich je nach Mo‐
dellausführung, Ausstattungsvariante oder lan‐
desspezifischem Messverfahren unterschei‐
den.
Die angegebenen Höhen berücksichtigen
keine Anbauteile, wie z. B. Dachantenne,Dachreling oder Spoiler. Die Höhen können
schwanken, z. B. aufgrund gewählter Sonder‐
ausstattungen, Bereifung, Beladung und Fahr‐
werksausführung. BMW 4er Gran CoupéBreite mit Spiegelmm2017Breite ohne Spiegelmm1825Höhemm1389-1404Längemm4638Radstandmm2810Kleinster Wendekreis Øm11,3-11,8Seite 250NachschlagenTechnische Daten250
Online Version für Sach-Nr. 01 40 2 966 239 - X/15
