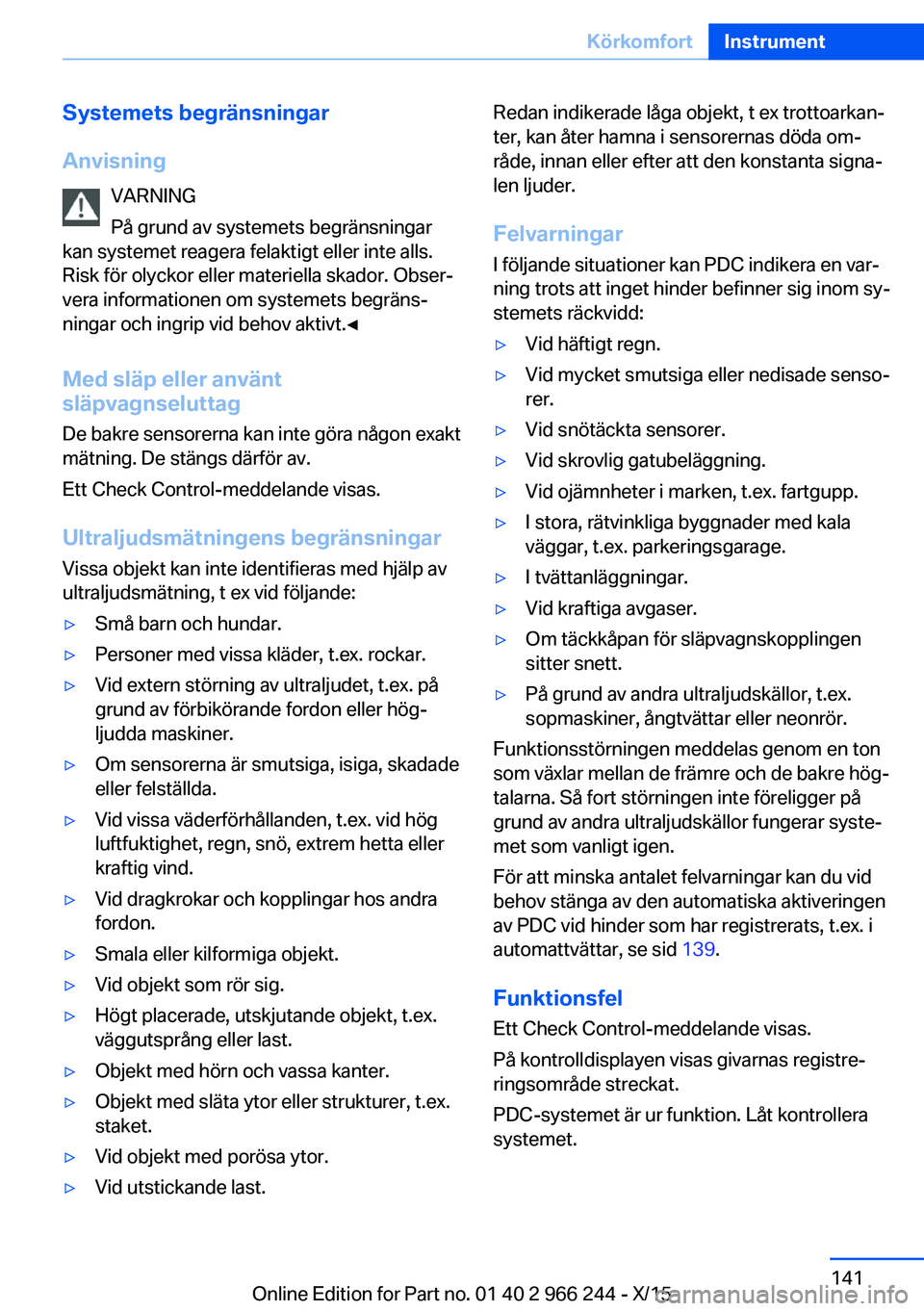

Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Med släp eller använt
släpvagnseluttag
De bakre sensorerna kan inte göra någon exakt
mätning. De stängs därför av.
Ett Check Control-meddelande visas.
Ultraljudsmätningens begränsningar Vissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn och vassa kanter.▷Objekt med släta ytor eller strukturer, t.ex.
staket.▷Vid objekt med porösa ytor.▷Vid utstickande last.Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
råde, innan eller efter att den konstanta signa‐
len ljuder.
FelvarningarI följande situationer kan PDC indikera en var‐
ning trots att inget hinder befinner sig inom sy‐
stemets räckvidd:▷Vid häftigt regn.▷Vid mycket smutsiga eller nedisade senso‐
rer.▷Vid snötäckta sensorer.▷Vid skrovlig gatubeläggning.▷Vid ojämnheter i marken, t.ex. fartgupp.▷I stora, rätvinkliga byggnader med kala
väggar, t.ex. parkeringsgarage.▷I tvättanläggningar.▷Vid kraftiga avgaser.▷Om täckkåpan för släpvagnskopplingen
sitter snett.▷På grund av andra ultraljudskällor, t.ex.
sopmaskiner, ångtvättar eller neonrör.
Funktionsstörningen meddelas genom en ton
som växlar mellan de främre och de bakre hög‐
talarna. Så fort störningen inte föreligger på
grund av andra ultraljudskällor fungerar syste‐
met som vanligt igen.
För att minska antalet felvarningar kan du vid
behov stänga av den automatiska aktiveringen
av PDC vid hinder som har registrerats, t.ex. i
automattvättar, se sid 139.
Funktionsfel Ett Check Control-meddelande visas.
På kontrolldisplayen visas givarnas registre‐
ringsområde streckat.
PDC-systemet är ur funktion. Låt kontrollera
systemet.
Seite 141KörkomfortInstrument141
Online Edition for Part no. 01 40 2 966 244 - X/15

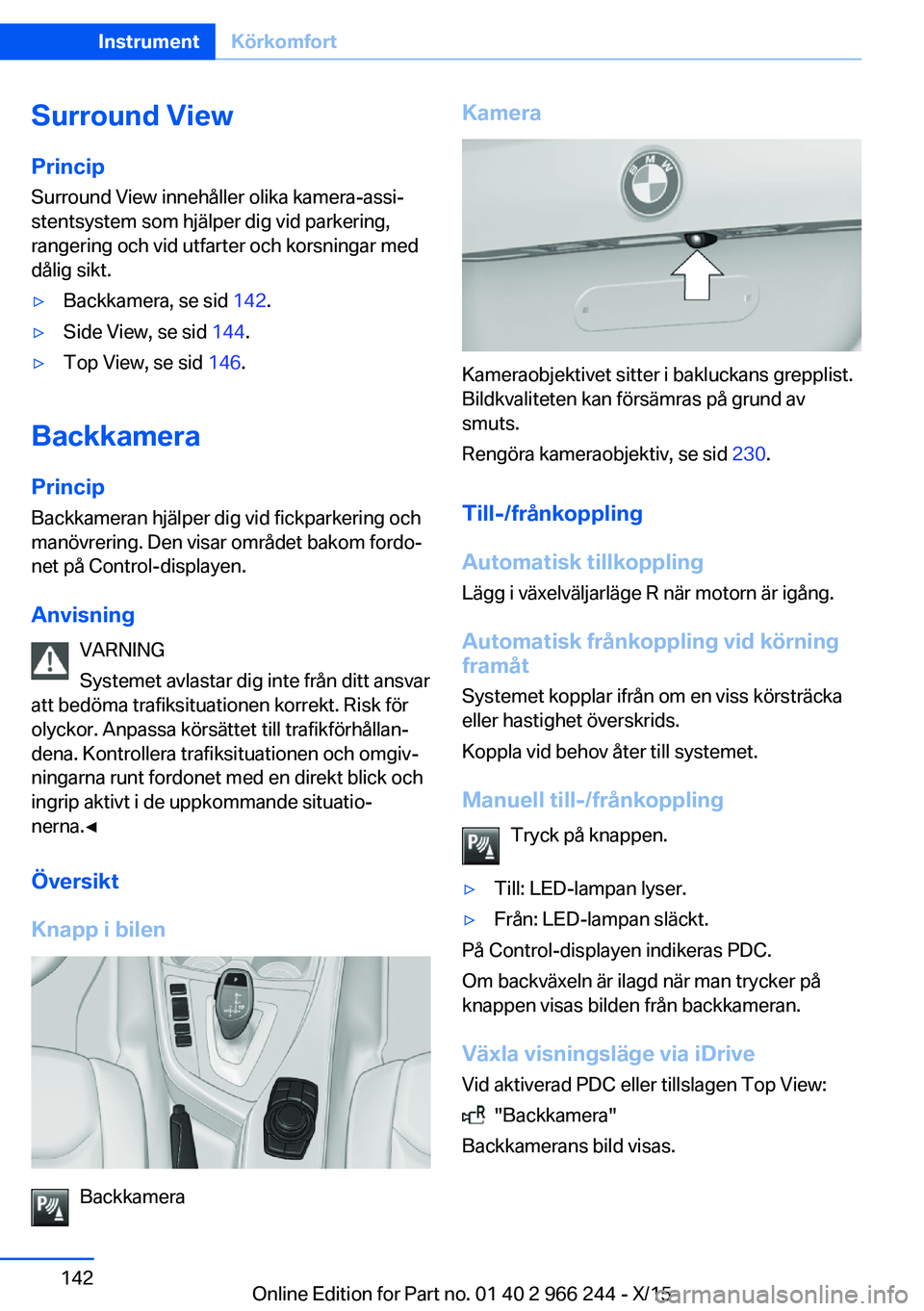

Surround View
Princip Surround View innehåller olika kamera-assi‐
stentsystem som hjälper dig vid parkering,
rangering och vid utfarter och korsningar med
dålig sikt.▷Backkamera, se sid 142.▷Side View, se sid 144.▷Top View, se sid 146.
Backkamera
Princip Backkameran hjälper dig vid fickparkering och
manövrering. Den visar området bakom fordo‐
net på Control-displayen.
Anvisning VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. Risk för
olyckor. Anpassa körsättet till trafikförhållan‐
dena. Kontrollera trafiksituationen och omgiv‐
ningarna runt fordonet med en direkt blick och
ingrip aktivt i de uppkommande situatio‐
nerna.◀
Översikt
Knapp i bilen
Backkamera
Kamera
Kameraobjektivet sitter i bakluckans grepplist.
Bildkvaliteten kan försämras på grund av
smuts.
Rengöra kameraobjektiv, se sid 230.
Till-/frånkoppling
Automatisk tillkoppling
Lägg i växelväljarläge R när motorn är igång.
Automatisk frånkoppling vid körning
framåt
Systemet kopplar ifrån om en viss körsträcka
eller hastighet överskrids.
Koppla vid behov åter till systemet.
Manuell till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
På Control-displayen indikeras PDC.
Om backväxeln är ilagd när man trycker på
knappen visas bilden från backkameran.
Växla visningsläge via iDrive
Vid aktiverad PDC eller tillslagen Top View:
"Backkamera"
Backkamerans bild visas.
Seite 142InstrumentKörkomfort142
Online Edition for Part no. 01 40 2 966 244 - X/15

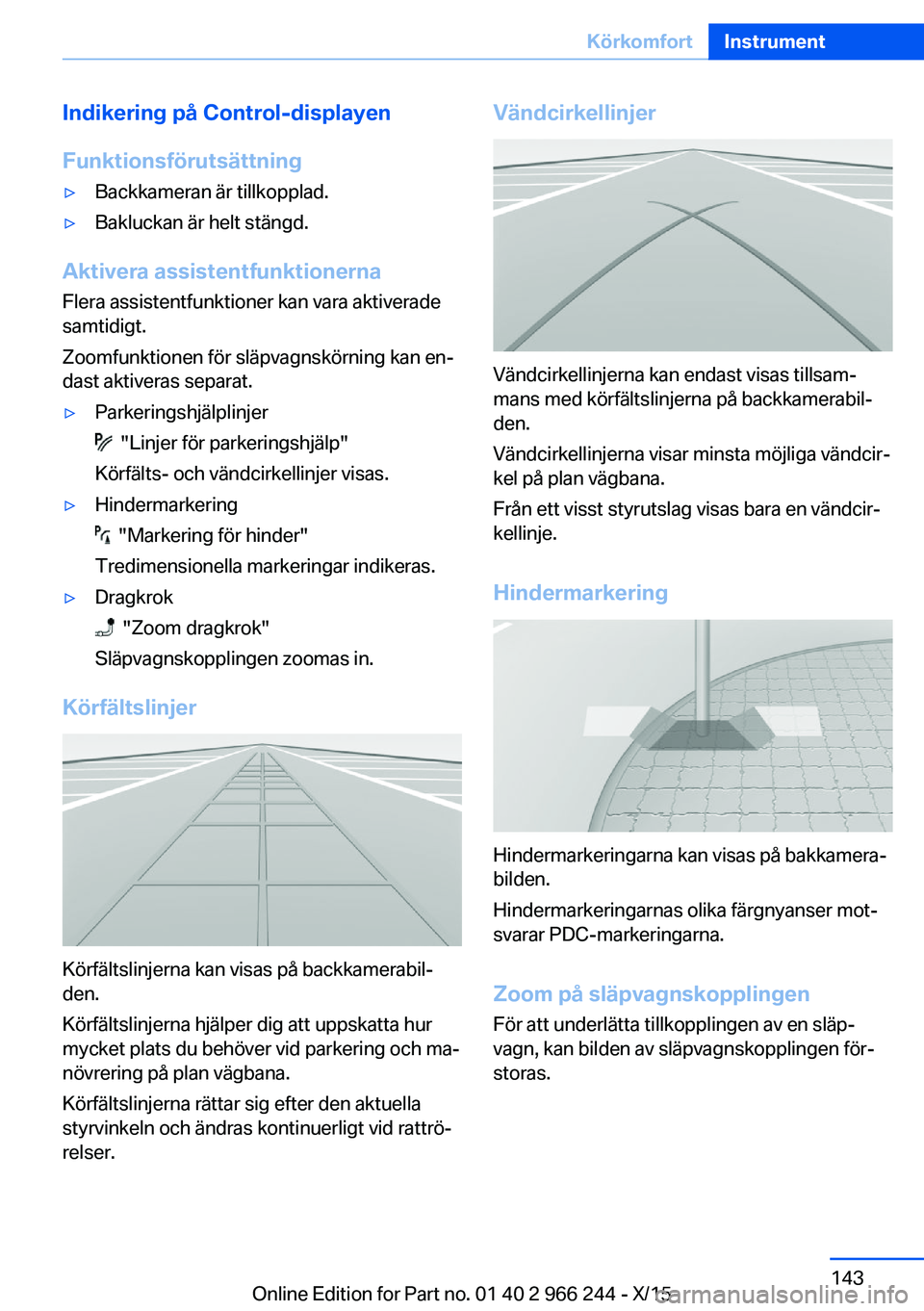

Indikering på Control-displayen
Funktionsförutsättning▷Backkameran är tillkopplad.▷Bakluckan är helt stängd.
Aktivera assistentfunktionerna
Flera assistentfunktioner kan vara aktiverade
samtidigt.
Zoomfunktionen för släpvagnskörning kan en‐
dast aktiveras separat.
▷Parkeringshjälplinjer
"Linjer för parkeringshjälp"
Körfälts- och vändcirkellinjer visas.
▷Hindermarkering
"Markering för hinder"
Tredimensionella markeringar indikeras.
▷Dragkrok
"Zoom dragkrok"
Släpvagnskopplingen zoomas in.
Körfältslinjer
Körfältslinjerna kan visas på backkamerabil‐
den.
Körfältslinjerna hjälper dig att uppskatta hur
mycket plats du behöver vid parkering och ma‐
növrering på plan vägbana.
Körfältslinjerna rättar sig efter den aktuella
styrvinkeln och ändras kontinuerligt vid rattrö‐
relser.
Vändcirkellinjer
Vändcirkellinjerna kan endast visas tillsam‐
mans med körfältslinjerna på backkamerabil‐
den.
Vändcirkellinjerna visar minsta möjliga vändcir‐
kel på plan vägbana.
Från ett visst styrutslag visas bara en vändcir‐
kellinje.
Hindermarkering
Hindermarkeringarna kan visas på bakkamera‐
bilden.
Hindermarkeringarnas olika färgnyanser mot‐
svarar PDC-markeringarna.
Zoom på släpvagnskopplingen
För att underlätta tillkopplingen av en släp‐
vagn, kan bilden av släpvagnskopplingen för‐
storas.
Seite 143KörkomfortInstrument143
Online Edition for Part no. 01 40 2 966 244 - X/15

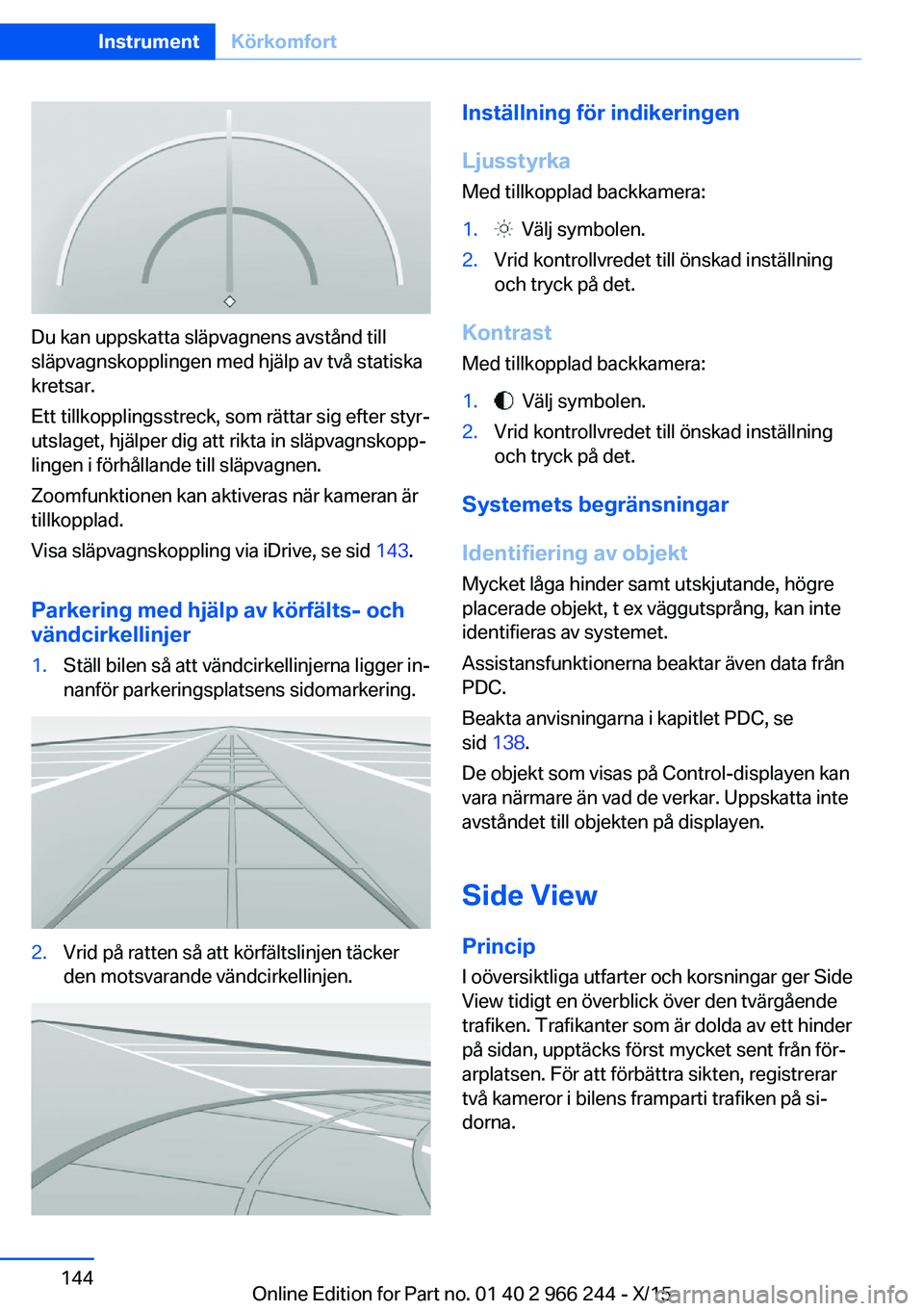

Du kan uppskatta släpvagnens avstånd till
släpvagnskopplingen med hjälp av två statiska
kretsar.
Ett tillkopplingsstreck, som rättar sig efter styr‐
utslaget, hjälper dig att rikta in släpvagnskopp‐
lingen i förhållande till släpvagnen.
Zoomfunktionen kan aktiveras när kameran är
tillkopplad.
Visa släpvagnskoppling via iDrive, se sid 143.
Parkering med hjälp av körfälts- och vändcirkellinjer
1.Ställ bilen så att vändcirkellinjerna ligger in‐
nanför parkeringsplatsens sidomarkering.2.Vrid på ratten så att körfältslinjen täcker
den motsvarande vändcirkellinjen.Inställning för indikeringen
Ljusstyrka Med tillkopplad backkamera:1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Kontrast
Med tillkopplad backkamera:
1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Systemets begränsningar
Identifiering av objekt Mycket låga hinder samt utskjutande, högre
placerade objekt, t ex väggutsprång, kan inte
identifieras av systemet.
Assistansfunktionerna beaktar även data från
PDC.
Beakta anvisningarna i kapitlet PDC, se
sid 138 .
De objekt som visas på Control-displayen kan
vara närmare än vad de verkar. Uppskatta inte
avståndet till objekten på displayen.
Side View Princip I oöversiktliga utfarter och korsningar ger Side
View tidigt en överblick över den tvärgående
trafiken. Trafikanter som är dolda av ett hinder
på sidan, upptäcks först mycket sent från för‐
arplatsen. För att förbättra sikten, registrerar
två kameror i bilens framparti trafiken på si‐
dorna.
Seite 144InstrumentKörkomfort144
Online Edition for Part no. 01 40 2 966 244 - X/15

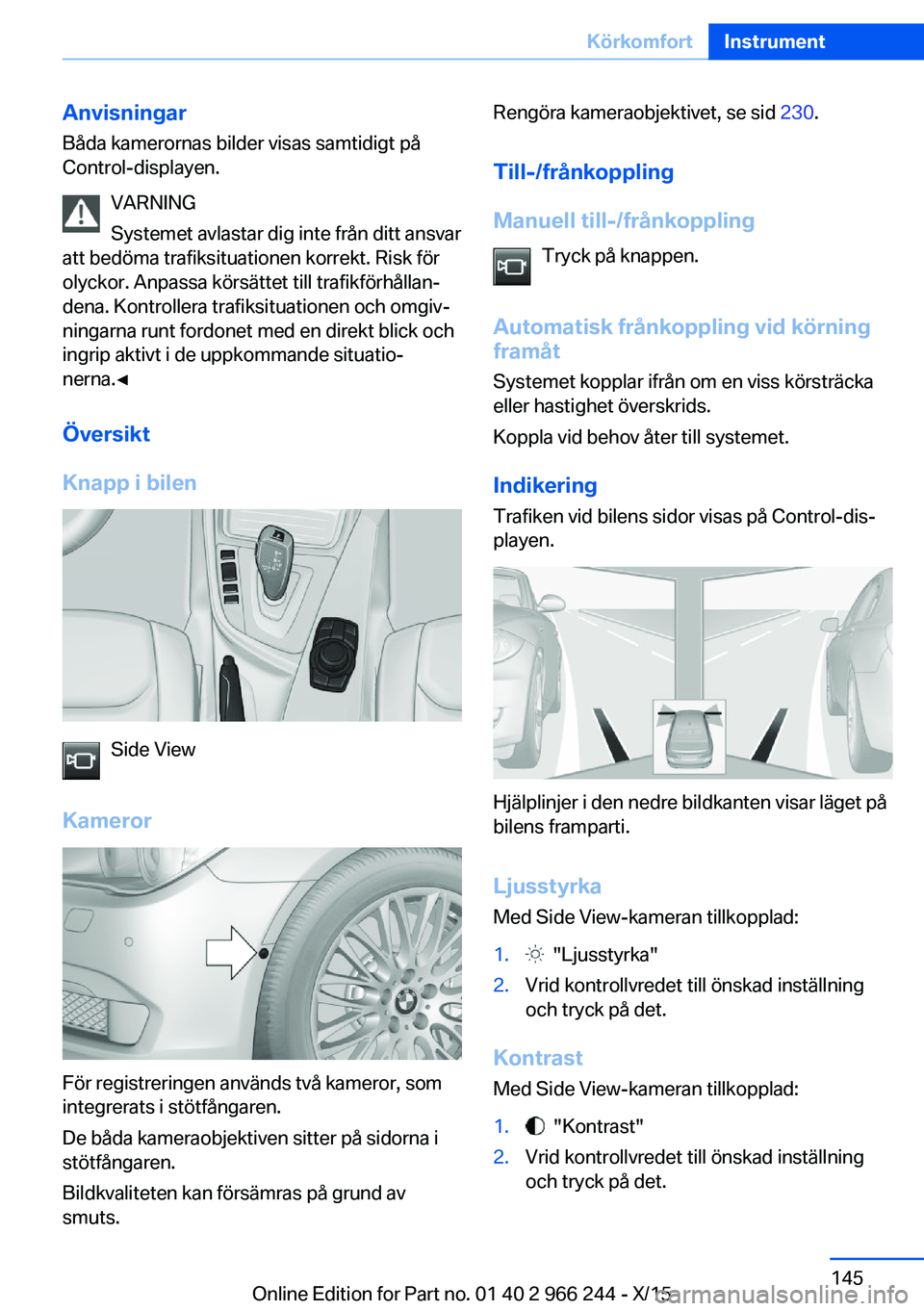

Anvisningar
Båda kamerornas bilder visas samtidigt på
Control-displayen.
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. Risk för
olyckor. Anpassa körsättet till trafikförhållan‐
dena. Kontrollera trafiksituationen och omgiv‐
ningarna runt fordonet med en direkt blick och
ingrip aktivt i de uppkommande situatio‐
nerna.◀
Översikt
Knapp i bilen
Side View
Kameror
För registreringen används två kameror, som
integrerats i stötfångaren.
De båda kameraobjektiven sitter på sidorna i
stötfångaren.
Bildkvaliteten kan försämras på grund av
smuts.
Rengöra kameraobjektivet, se sid 230.
Till-/frånkoppling
Manuell till-/frånkoppling Tryck på knappen.
Automatisk frånkoppling vid körning
framåt
Systemet kopplar ifrån om en viss körsträcka
eller hastighet överskrids.
Koppla vid behov åter till systemet.
Indikering Trafiken vid bilens sidor visas på Control-dis‐
playen.
Hjälplinjer i den nedre bildkanten visar läget på
bilens framparti.
Ljusstyrka
Med Side View-kameran tillkopplad:
1. "Ljusstyrka"2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Kontrast
Med Side View-kameran tillkopplad:
1. "Kontrast"2.Vrid kontrollvredet till önskad inställning
och tryck på det.Seite 145KörkomfortInstrument145
Online Edition for Part no. 01 40 2 966 244 - X/15

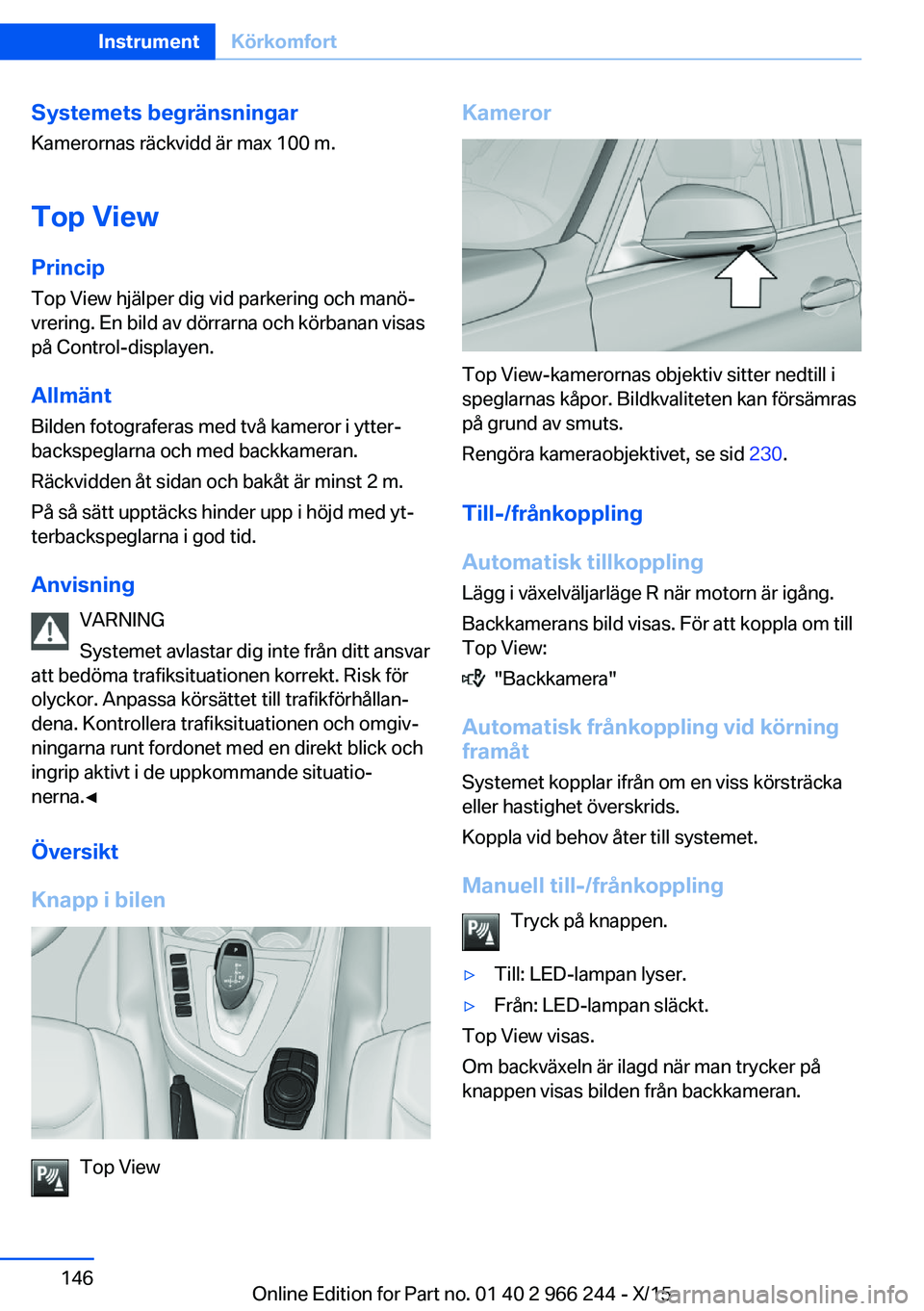

Systemets begränsningar
Kamerornas räckvidd är max 100 m.
Top View
Princip Top View hjälper dig vid parkering och manö‐
vrering. En bild av dörrarna och körbanan visas
på Control-displayen.
Allmänt
Bilden fotograferas med två kameror i ytter‐
backspeglarna och med backkameran.
Räckvidden åt sidan och bakåt är minst 2 m.
På så sätt upptäcks hinder upp i höjd med yt‐
terbackspeglarna i god tid.
Anvisning VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. Risk för
olyckor. Anpassa körsättet till trafikförhållan‐
dena. Kontrollera trafiksituationen och omgiv‐
ningarna runt fordonet med en direkt blick och
ingrip aktivt i de uppkommande situatio‐
nerna.◀
Översikt
Knapp i bilen
Top View
Kameror
Top View-kamerornas objektiv sitter nedtill i
speglarnas kåpor. Bildkvaliteten kan försämras
på grund av smuts.
Rengöra kameraobjektivet, se sid 230.
Till-/frånkoppling
Automatisk tillkoppling
Lägg i växelväljarläge R när motorn är igång.
Backkamerans bild visas. För att koppla om till
Top View:
"Backkamera"
Automatisk frånkoppling vid körning
framåt
Systemet kopplar ifrån om en viss körsträcka
eller hastighet överskrids.
Koppla vid behov åter till systemet.
Manuell till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
Top View visas.
Om backväxeln är ilagd när man trycker på
knappen visas bilden från backkameran.
Seite 146InstrumentKörkomfort146
Online Edition for Part no. 01 40 2 966 244 - X/15

Indikering
Optisk varning
Du kan visa avståndet till ett objekt på Control-
displayen.
Vid litet avstånd fram till ett objekt visas en röd
stolpe framför bilen på PDC-indikeringen.
Indikeringen visas så snart Top View aktiveras.
Om backkamerans bild visas går det att växla
till Top View:
"Backkamera"
Ljusstyrka
Med Top View tillkopplat:
1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Kontrast
Med Top View tillkopplat:
1. Välj symbolen.2.Vrid kontrollvredet till önskad inställning
och tryck på det.
Visa vändcirkel- och körfältslinjer
▷Den statiska, röda vändcirkellinjen visar hur
mycket plats som behövs på sidan vid fullt
styrutslag.▷Den variabla körfältslinjen hjälper dig att
uppskatta hur mycket plats som behövs på
sidan.Körfältslinjen beror på den ilagda växeln
och det aktuella styrutslaget. Körspårslin‐
jen anpassas kontinuerligt vid rattrörelse.
"Linjer för parkeringshjälp"
Vändcirkel- och körfältslinjer visas.
Systemets begränsningar
Top View-funktionen kan inte användas i föl‐
jande situationer:
▷När dörren är öppen.▷När bakluckan är öppen.▷När ytterbackspegeln är infälld.▷Vid dåliga ljusförhållanden.
I någon av dessa situationer visas ett Check
Control-meddelande.
Parkeringsassistent Princip
Systemet underlättar vid parkering i följande
situationer:
▷Vid sidoparkering parallellt med vägbanan.▷Vid bakåtparkering på tvärs mot vägbanan.
Handhavandet av parkeringsassistenten består
av följande tre steg:
▷Slå på och aktivera.▷Sökning efter parkeringsluckor.▷Parkering.
Systemets status samt nödvändiga anvis‐
ningar visas på Control-displayen.
Seite 147KörkomfortInstrument147
Online Edition for Part no. 01 40 2 966 244 - X/15

Ultraljudssensorer mäter parkeringsfickor på
båda sidor om bilen.
Parkeringsassistenten beräknar den optimala
parkeringslinjen och övertar styrningen under
parkeringen.
Anvisningar
Till parkeringsassistenten hör också Park Di‐
stance Control PDC, se sid 138.
Vid parkering, beakta även optisk och akustisk
information och anvisningar på PDC, parker‐
ingsassistenten och backkameran och reagera
motsvarande.
Höga ljud utanför eller inne i bilen kan över‐
rösta PDC-signalen.
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Vid användning av släpvagnskopplingen
kan parkeringsassistenten förorsaka skador på
grund av att sensorerna är skymda. Risk för
olyckor eller materiella skador. Vid körning
med släpvagn eller vid användning av släp‐
vagnskopplingen med t.ex. en cykelhållare får
parkeringsassistenten inte användas.◀
OBSERVERA
Parkeringsassistenten styr eventuellt bi‐
len upp över eller upp på trottoarkanter. Risk
för materiella skador. Håll trafiksituationen un‐
der uppsikt och ingrip aktivt vid behov.◀
En motor som stängts av med den automatiska
start-/stoppfunktionen startas automatiskt vid
aktivering av parkeringsassistenten.Översikt
Knapp i bilen
Parkeringsassistent
Ultraljudssensorer
De fyra ultraljudssensorerna för att mäta par‐
keringsluckorna sitter fram och bak på fordo‐
nets sidor.
För att vara säker på att systemet fungerar per‐
fekt:
▷Håll sensorerna rena och isfria.▷Håll ett avstånd på minst 30 cm när du an‐
vänder högtryckstvätt och spruta inte för
länge på sensorerna.▷Klistra inte över sensorerna.
Förutsättningar
Mätning av parkeringsfickor
▷Rak körning framåt upp till ca 35 km/h.▷Maximalt avstånd till raden med parkerade
fordon: 1,5 m.Seite 148InstrumentKörkomfort148
Online Edition for Part no. 01 40 2 966 244 - X/15

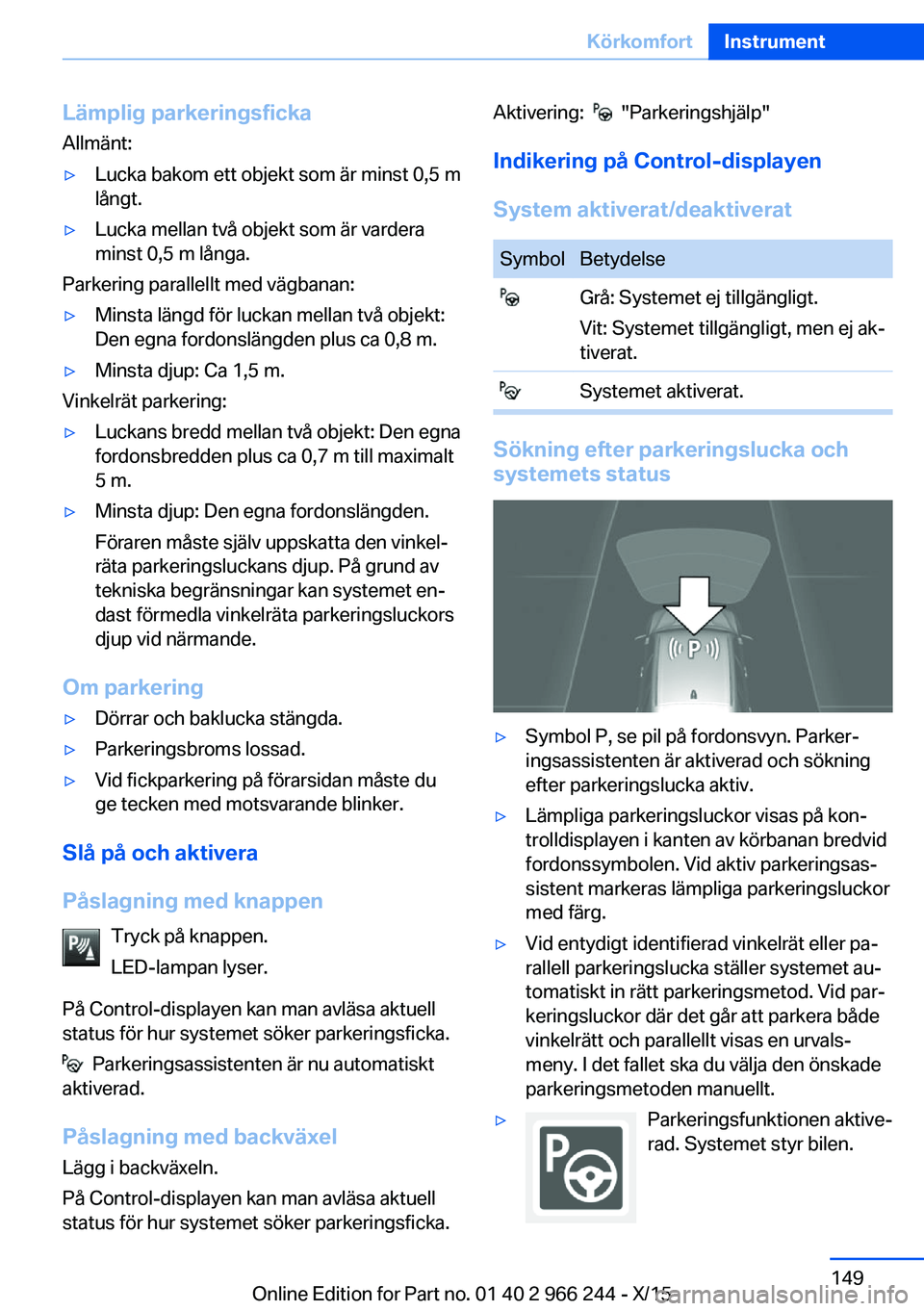

Lämplig parkeringsficka
Allmänt:▷Lucka bakom ett objekt som är minst 0,5 m
långt.▷Lucka mellan två objekt som är vardera
minst 0,5 m långa.
Parkering parallellt med vägbanan:
▷Minsta längd för luckan mellan två objekt:
Den egna fordonslängden plus ca 0,8 m.▷Minsta djup: Ca 1,5 m.
Vinkelrät parkering:
▷Luckans bredd mellan två objekt: Den egna
fordonsbredden plus ca 0,7 m till maximalt
5 m.▷Minsta djup: Den egna fordonslängden.
Föraren måste själv uppskatta den vinkel‐
räta parkeringsluckans djup. På grund av
tekniska begränsningar kan systemet en‐
dast förmedla vinkelräta parkeringsluckors
djup vid närmande.
Om parkering
▷Dörrar och baklucka stängda.▷Parkeringsbroms lossad.▷Vid fickparkering på förarsidan måste du
ge tecken med motsvarande blinker.
Slå på och aktivera
Påslagning med knappen Tryck på knappen.
LED-lampan lyser.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Parkeringsassistenten är nu automatiskt
aktiverad.
Påslagning med backväxel
Lägg i backväxeln.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Aktivering: "Parkeringshjälp"
Indikering på Control-displayen System aktiverat/deaktiveratSymbolBetydelse Grå: Systemet ej tillgängligt.
Vit: Systemet tillgängligt, men ej ak‐
tiverat. Systemet aktiverat.
Sökning efter parkeringslucka och
systemets status
▷Symbol P, se pil på fordonsvyn. Parker‐
ingsassistenten är aktiverad och sökning
efter parkeringslucka aktiv.▷Lämpliga parkeringsluckor visas på kon‐
trolldisplayen i kanten av körbanan bredvid
fordonssymbolen. Vid aktiv parkeringsas‐
sistent markeras lämpliga parkeringsluckor
med färg.▷Vid entydigt identifierad vinkelrät eller pa‐
rallell parkeringslucka ställer systemet au‐
tomatiskt in rätt parkeringsmetod. Vid par‐
keringsluckor där det går att parkera både
vinkelrätt och parallellt visas en urvals‐
meny. I det fallet ska du välja den önskade
parkeringsmetoden manuellt.▷Parkeringsfunktionen aktive‐
rad. Systemet styr bilen.Seite 149KörkomfortInstrument149
Online Edition for Part no. 01 40 2 966 244 - X/15

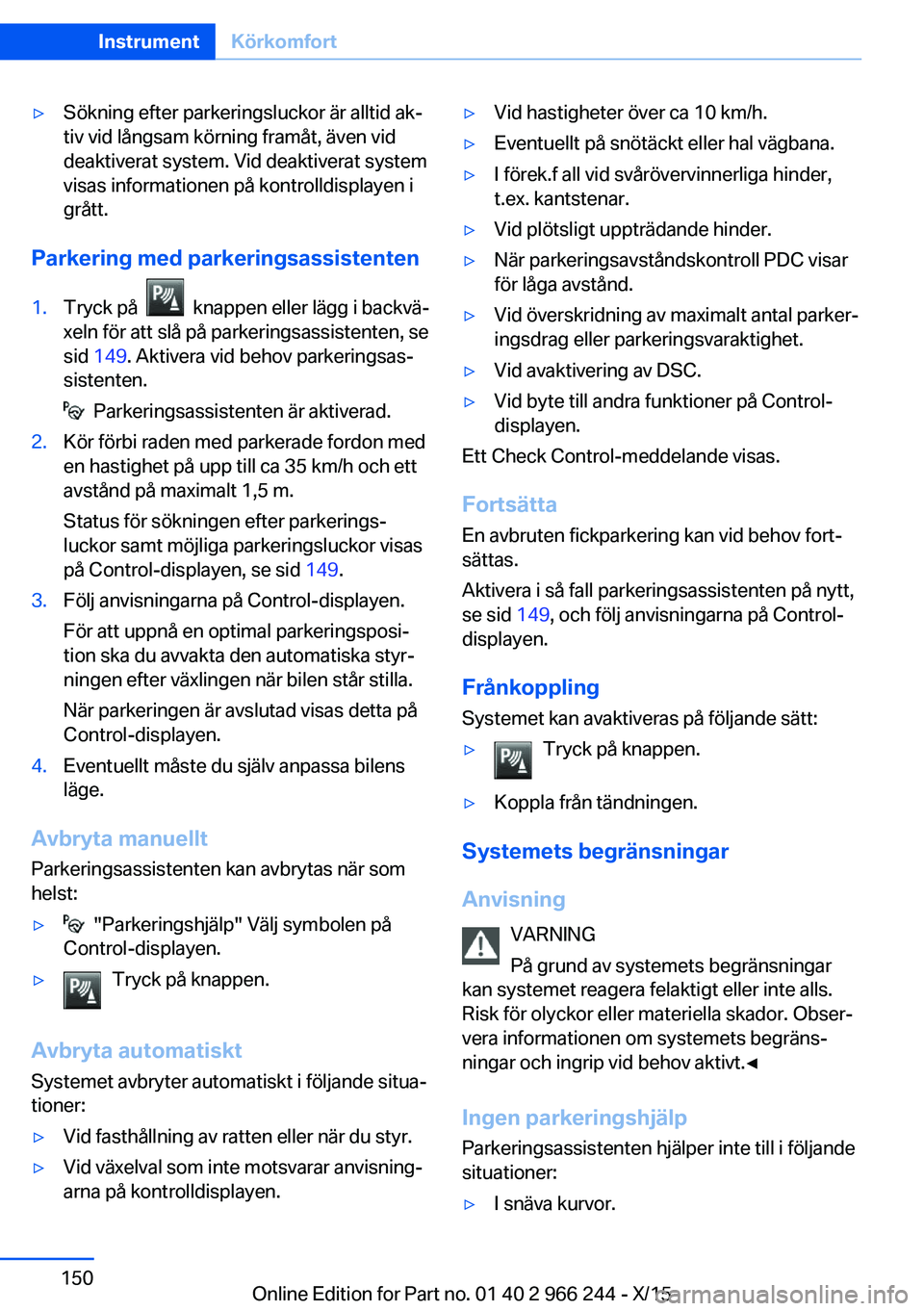

▷Sökning efter parkeringsluckor är alltid ak‐
tiv vid långsam körning framåt, även vid
deaktiverat system. Vid deaktiverat system
visas informationen på kontrolldisplayen i
grått.
Parkering med parkeringsassistenten
1.Tryck på knappen eller lägg i backvä‐
xeln för att slå på parkeringsassistenten, se
sid 149 . Aktivera vid behov parkeringsas‐
sistenten.
Parkeringsassistenten är aktiverad.
2.Kör förbi raden med parkerade fordon med
en hastighet på upp till ca 35 km/h och ett
avstånd på maximalt 1,5 m.
Status för sökningen efter parkerings‐
luckor samt möjliga parkeringsluckor visas
på Control-displayen, se sid 149.3.Följ anvisningarna på Control-displayen.
För att uppnå en optimal parkeringsposi‐
tion ska du avvakta den automatiska styr‐
ningen efter växlingen när bilen står stilla.
När parkeringen är avslutad visas detta på
Control-displayen.4.Eventuellt måste du själv anpassa bilens
läge.
Avbryta manuellt
Parkeringsassistenten kan avbrytas när som
helst:
▷ "Parkeringshjälp" Välj symbolen på
Control-displayen.▷Tryck på knappen.
Avbryta automatiskt
Systemet avbryter automatiskt i följande situa‐
tioner:
▷Vid fasthållning av ratten eller när du styr.▷Vid växelval som inte motsvarar anvisning‐
arna på kontrolldisplayen.▷Vid hastigheter över ca 10 km/h.▷Eventuellt på snötäckt eller hal vägbana.▷I förek.f all vid svårövervinnerliga hinder,
t.ex. kantstenar.▷Vid plötsligt uppträdande hinder.▷När parkeringsavståndskontroll PDC visar
för låga avstånd.▷Vid överskridning av maximalt antal parker‐
ingsdrag eller parkeringsvaraktighet.▷Vid avaktivering av DSC.▷Vid byte till andra funktioner på Control-
displayen.
Ett Check Control-meddelande visas.
Fortsätta
En avbruten fickparkering kan vid behov fort‐
sättas.
Aktivera i så fall parkeringsassistenten på nytt,
se sid 149, och följ anvisningarna på Control-
displayen.
FrånkopplingSystemet kan avaktiveras på följande sätt:
▷Tryck på knappen.▷Koppla från tändningen.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Ingen parkeringshjälp
Parkeringsassistenten hjälper inte till i följande
situationer:
▷I snäva kurvor.Seite 150InstrumentKörkomfort150
Online Edition for Part no. 01 40 2 966 244 - X/15
