BMW 4 SERIES GRAN COUPE 2016 Libretti Di Uso E manutenzione (in Italian)

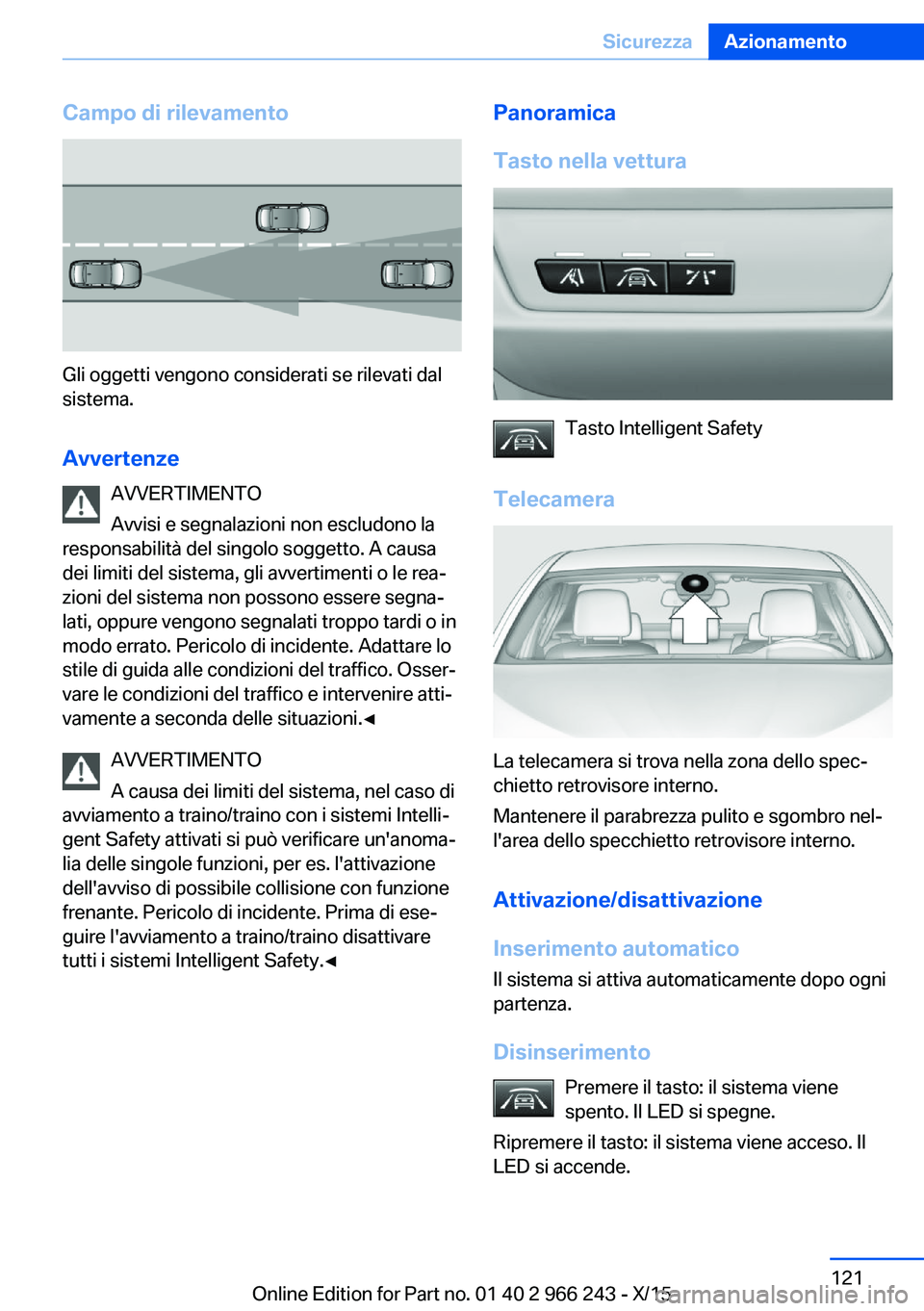

Campo di rilevamento
Gli oggetti vengono considerati se rilevati dal
sistema.
Avvertenze AVVERTIMENTO
Avvisi e segnalazioni non escludono la
responsabilità del singolo soggetto. A causa dei limiti del sistema, gli avvertimenti o le rea‐
zioni del sistema non possono essere segna‐
lati, oppure vengono segnalati troppo tardi o in
modo errato. Pericolo di incidente. Adattare lo
stile di guida alle condizioni del traffico. Osser‐
vare le condizioni del traffico e intervenire atti‐
vamente a seconda delle situazioni.◀
AVVERTIMENTO
A causa dei limiti del sistema, nel caso di
avviamento a traino/traino con i sistemi Intelli‐
gent Safety attivati si può verificare un'anoma‐
lia delle singole funzioni, per es. l'attivazione dell'avviso di possibile collisione con funzione
frenante. Pericolo di incidente. Prima di ese‐
guire l'avviamento a traino/traino disattivare
tutti i sistemi Intelligent Safety.◀
Panoramica
Tasto nella vettura
Tasto Intelligent Safety
Telecamera
La telecamera si trova nella zona dello spec‐
chietto retrovisore interno.
Mantenere il parabrezza pulito e sgombro nel‐
l'area dello specchietto retrovisore interno.
Attivazione/disattivazione
Inserimento automatico
Il sistema si attiva automaticamente dopo ogni
partenza.
Disinserimento Premere il tasto: il sistema viene
spento. Il LED si spegne.
Ripremere il tasto: il sistema viene acceso. Il
LED si accende.
Seite 121SicurezzaAzionamento121
Online Edition for Part no. 01 40 2 966 243 - X/15

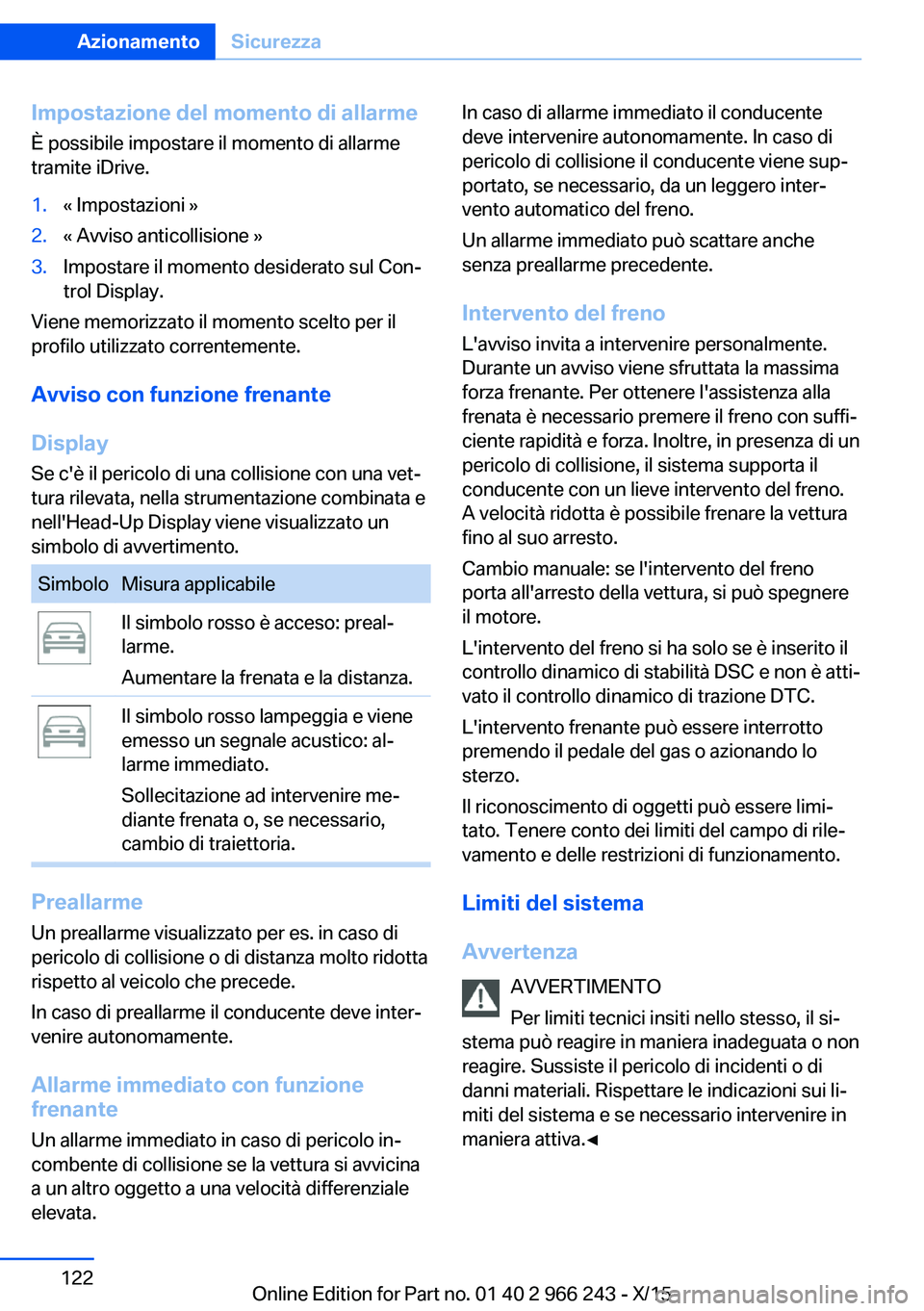

Impostazione del momento di allarme
È possibile impostare il momento di allarme
tramite iDrive.1.« Impostazioni »2.« Avviso anticollisione »3.Impostare il momento desiderato sul Con‐
trol Display.
Viene memorizzato il momento scelto per il
profilo utilizzato correntemente.
Avviso con funzione frenante
Display
Se c'è il pericolo di una collisione con una vet‐
tura rilevata, nella strumentazione combinata e
nell'Head-Up Display viene visualizzato un
simbolo di avvertimento.
SimboloMisura applicabileIl simbolo rosso è acceso: preal‐
larme.
Aumentare la frenata e la distanza.Il simbolo rosso lampeggia e viene
emesso un segnale acustico: al‐
larme immediato.
Sollecitazione ad intervenire me‐
diante frenata o, se necessario,
cambio di traiettoria.
Preallarme
Un preallarme visualizzato per es. in caso di
pericolo di collisione o di distanza molto ridotta
rispetto al veicolo che precede.
In caso di preallarme il conducente deve inter‐
venire autonomamente.
Allarme immediato con funzione
frenante
Un allarme immediato in caso di pericolo in‐
combente di collisione se la vettura si avvicina
a un altro oggetto a una velocità differenziale
elevata.
In caso di allarme immediato il conducente
deve intervenire autonomamente. In caso di
pericolo di collisione il conducente viene sup‐
portato, se necessario, da un leggero inter‐
vento automatico del freno.
Un allarme immediato può scattare anche
senza preallarme precedente.
Intervento del freno L'avviso invita a intervenire personalmente.
Durante un avviso viene sfruttata la massima
forza frenante. Per ottenere l'assistenza alla
frenata è necessario premere il freno con suffi‐
ciente rapidità e forza. Inoltre, in presenza di un
pericolo di collisione, il sistema supporta il
conducente con un lieve intervento del freno.
A velocità ridotta è possibile frenare la vettura
fino al suo arresto.
Cambio manuale: se l'intervento del freno
porta all'arresto della vettura, si può spegnere
il motore.
L'intervento del freno si ha solo se è inserito il
controllo dinamico di stabilità DSC e non è atti‐
vato il controllo dinamico di trazione DTC.
L'intervento frenante può essere interrotto
premendo il pedale del gas o azionando lo
sterzo.
Il riconoscimento di oggetti può essere limi‐
tato. Tenere conto dei limiti del campo di rile‐
vamento e delle restrizioni di funzionamento.
Limiti del sistema
Avvertenza AVVERTIMENTO
Per limiti tecnici insiti nello stesso, il si‐
stema può reagire in maniera inadeguata o non
reagire. Sussiste il pericolo di incidenti o di
danni materiali. Rispettare le indicazioni sui li‐
miti del sistema e se necessario intervenire in
maniera attiva.◀Seite 122AzionamentoSicurezza122
Online Edition for Part no. 01 40 2 966 243 - X/15

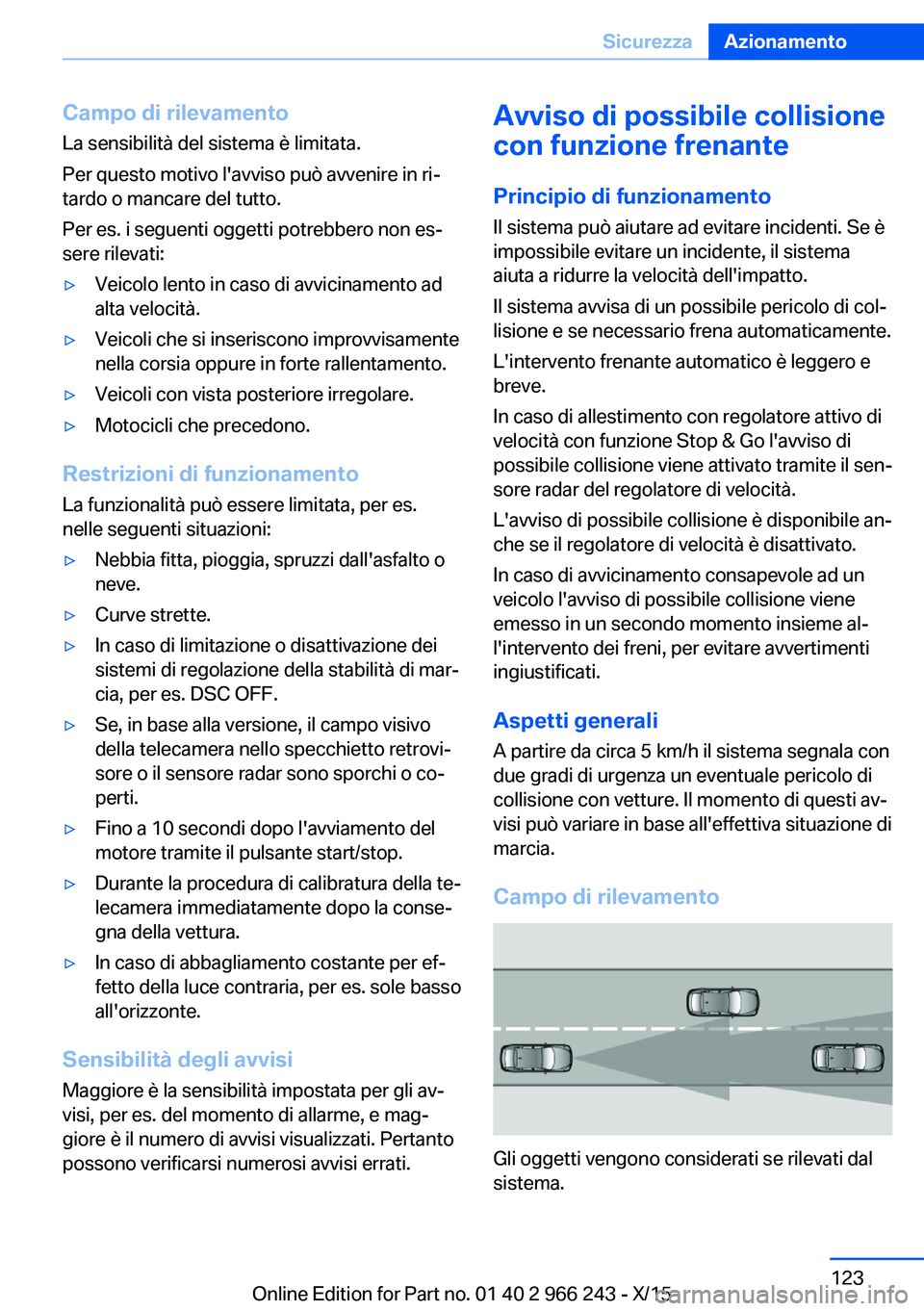

Campo di rilevamentoLa sensibilità del sistema è limitata.
Per questo motivo l'avviso può avvenire in ri‐
tardo o mancare del tutto.
Per es. i seguenti oggetti potrebbero non es‐
sere rilevati:▷Veicolo lento in caso di avvicinamento ad
alta velocità.▷Veicoli che si inseriscono improvvisamente
nella corsia oppure in forte rallentamento.▷Veicoli con vista posteriore irregolare.▷Motocicli che precedono.
Restrizioni di funzionamento
La funzionalità può essere limitata, per es.
nelle seguenti situazioni:
▷Nebbia fitta, pioggia, spruzzi dall'asfalto o
neve.▷Curve strette.▷In caso di limitazione o disattivazione dei
sistemi di regolazione della stabilità di mar‐
cia, per es. DSC OFF.▷Se, in base alla versione, il campo visivo
della telecamera nello specchietto retrovi‐
sore o il sensore radar sono sporchi o co‐
perti.▷Fino a 10 secondi dopo l'avviamento del
motore tramite il pulsante start/stop.▷Durante la procedura di calibratura della te‐
lecamera immediatamente dopo la conse‐
gna della vettura.▷In caso di abbagliamento costante per ef‐
fetto della luce contraria, per es. sole basso
all'orizzonte.
Sensibilità degli avvisi
Maggiore è la sensibilità impostata per gli av‐
visi, per es. del momento di allarme, e mag‐
giore è il numero di avvisi visualizzati. Pertanto
possono verificarsi numerosi avvisi errati.
Avviso di possibile collisione
con funzione frenante
Principio di funzionamento
Il sistema può aiutare ad evitare incidenti. Se è
impossibile evitare un incidente, il sistema
aiuta a ridurre la velocità dell'impatto.
Il sistema avvisa di un possibile pericolo di col‐
lisione e se necessario frena automaticamente.
L'intervento frenante automatico è leggero e
breve.
In caso di allestimento con regolatore attivo di
velocità con funzione Stop & Go l'avviso di
possibile collisione viene attivato tramite il sen‐
sore radar del regolatore di velocità.
L'avviso di possibile collisione è disponibile an‐
che se il regolatore di velocità è disattivato.
In caso di avvicinamento consapevole ad un
veicolo l'avviso di possibile collisione viene
emesso in un secondo momento insieme al‐
l'intervento dei freni, per evitare avvertimenti
ingiustificati.
Aspetti generali
A partire da circa 5 km/h il sistema segnala con
due gradi di urgenza un eventuale pericolo di
collisione con vetture. Il momento di questi av‐
visi può variare in base all'effettiva situazione di
marcia.
Campo di rilevamento
Gli oggetti vengono considerati se rilevati dal
sistema.
Seite 123SicurezzaAzionamento123
Online Edition for Part no. 01 40 2 966 243 - X/15

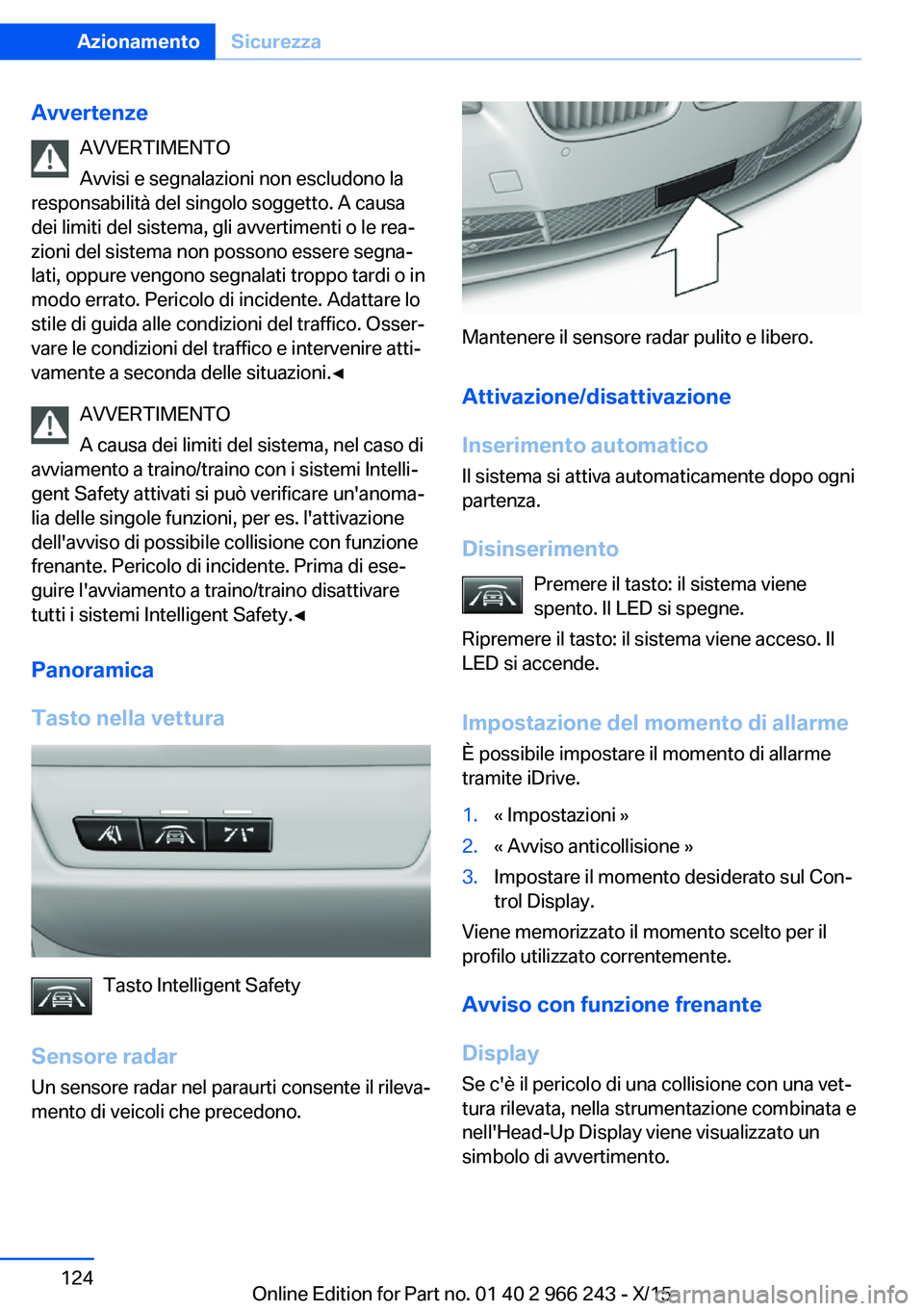

AvvertenzeAVVERTIMENTO
Avvisi e segnalazioni non escludono la
responsabilità del singolo soggetto. A causa dei limiti del sistema, gli avvertimenti o le rea‐
zioni del sistema non possono essere segna‐
lati, oppure vengono segnalati troppo tardi o in
modo errato. Pericolo di incidente. Adattare lo
stile di guida alle condizioni del traffico. Osser‐
vare le condizioni del traffico e intervenire atti‐
vamente a seconda delle situazioni.◀
AVVERTIMENTO
A causa dei limiti del sistema, nel caso di
avviamento a traino/traino con i sistemi Intelli‐
gent Safety attivati si può verificare un'anoma‐
lia delle singole funzioni, per es. l'attivazione dell'avviso di possibile collisione con funzione
frenante. Pericolo di incidente. Prima di ese‐
guire l'avviamento a traino/traino disattivare
tutti i sistemi Intelligent Safety.◀
Panoramica
Tasto nella vettura
Tasto Intelligent Safety
Sensore radar Un sensore radar nel paraurti consente il rileva‐
mento di veicoli che precedono.
Mantenere il sensore radar pulito e libero.
Attivazione/disattivazione
Inserimento automatico
Il sistema si attiva automaticamente dopo ogni
partenza.
Disinserimento Premere il tasto: il sistema viene
spento. Il LED si spegne.
Ripremere il tasto: il sistema viene acceso. Il
LED si accende.
Impostazione del momento di allarmeÈ possibile impostare il momento di allarme
tramite iDrive.
1.« Impostazioni »2.« Avviso anticollisione »3.Impostare il momento desiderato sul Con‐
trol Display.
Viene memorizzato il momento scelto per il
profilo utilizzato correntemente.
Avviso con funzione frenante
Display
Se c'è il pericolo di una collisione con una vet‐
tura rilevata, nella strumentazione combinata e
nell'Head-Up Display viene visualizzato un
simbolo di avvertimento.
Seite 124AzionamentoSicurezza124
Online Edition for Part no. 01 40 2 966 243 - X/15

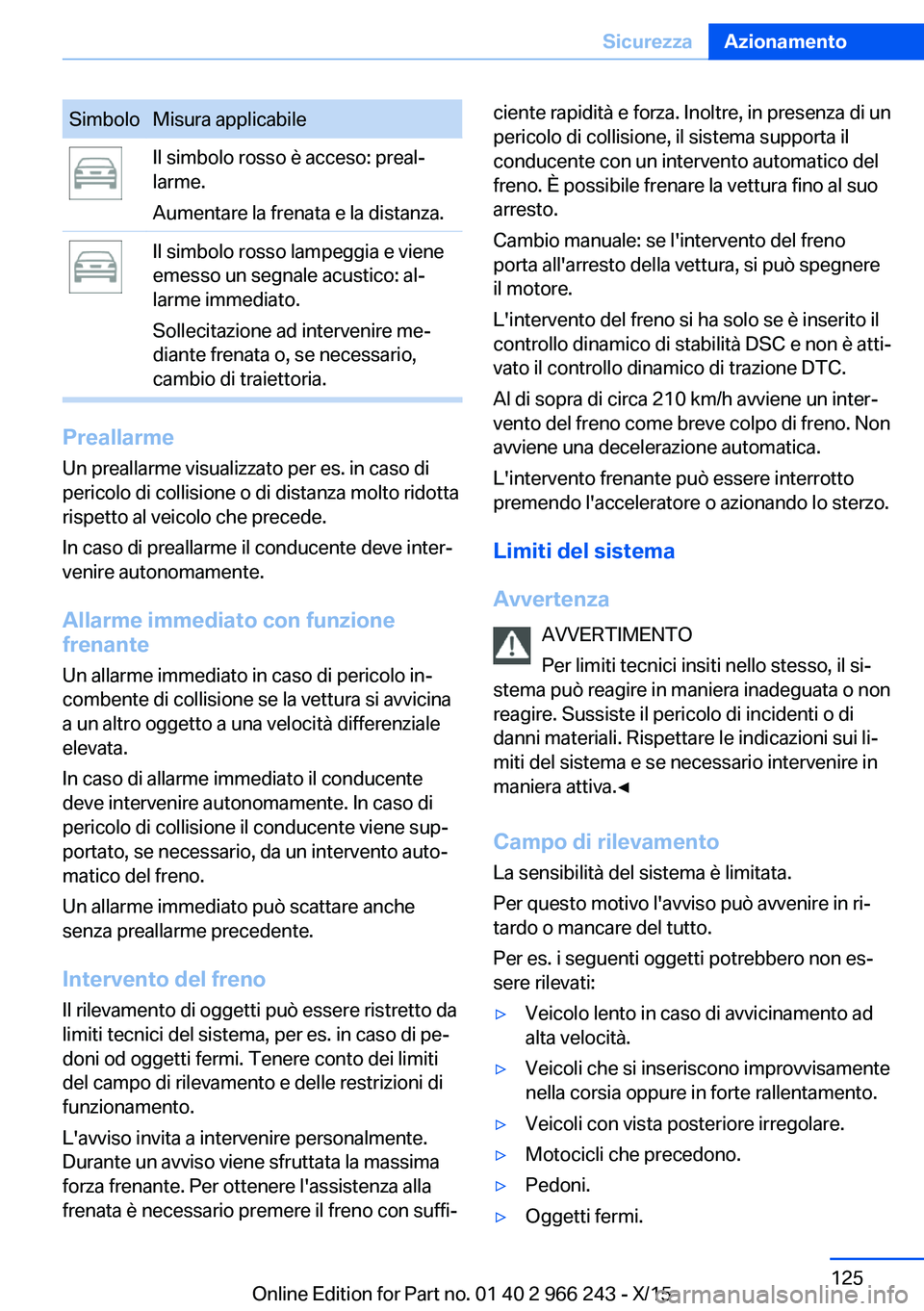

SimboloMisura applicabileIl simbolo rosso è acceso: preal‐
larme.
Aumentare la frenata e la distanza.Il simbolo rosso lampeggia e viene
emesso un segnale acustico: al‐
larme immediato.
Sollecitazione ad intervenire me‐
diante frenata o, se necessario,
cambio di traiettoria.
Preallarme
Un preallarme visualizzato per es. in caso di
pericolo di collisione o di distanza molto ridotta
rispetto al veicolo che precede.
In caso di preallarme il conducente deve inter‐
venire autonomamente.
Allarme immediato con funzione
frenante
Un allarme immediato in caso di pericolo in‐
combente di collisione se la vettura si avvicina
a un altro oggetto a una velocità differenziale
elevata.
In caso di allarme immediato il conducente
deve intervenire autonomamente. In caso di
pericolo di collisione il conducente viene sup‐
portato, se necessario, da un intervento auto‐
matico del freno.
Un allarme immediato può scattare anche
senza preallarme precedente.
Intervento del freno Il rilevamento di oggetti può essere ristretto da
limiti tecnici del sistema, per es. in caso di pe‐
doni od oggetti fermi. Tenere conto dei limiti
del campo di rilevamento e delle restrizioni di
funzionamento.
L'avviso invita a intervenire personalmente.
Durante un avviso viene sfruttata la massima
forza frenante. Per ottenere l'assistenza alla
frenata è necessario premere il freno con suffi‐
ciente rapidità e forza. Inoltre, in presenza di un
pericolo di collisione, il sistema supporta il
conducente con un intervento automatico del
freno. È possibile frenare la vettura fino al suo
arresto.
Cambio manuale: se l'intervento del freno
porta all'arresto della vettura, si può spegnere
il motore.
L'intervento del freno si ha solo se è inserito il
controllo dinamico di stabilità DSC e non è atti‐
vato il controllo dinamico di trazione DTC.
Al di sopra di circa 210 km/h avviene un inter‐
vento del freno come breve colpo di freno. Non
avviene una decelerazione automatica.
L'intervento frenante può essere interrotto
premendo l'acceleratore o azionando lo sterzo.
Limiti del sistema
Avvertenza AVVERTIMENTO
Per limiti tecnici insiti nello stesso, il si‐
stema può reagire in maniera inadeguata o non
reagire. Sussiste il pericolo di incidenti o di
danni materiali. Rispettare le indicazioni sui li‐
miti del sistema e se necessario intervenire in
maniera attiva.◀
Campo di rilevamento La sensibilità del sistema è limitata.
Per questo motivo l'avviso può avvenire in ri‐
tardo o mancare del tutto.
Per es. i seguenti oggetti potrebbero non es‐
sere rilevati:▷Veicolo lento in caso di avvicinamento ad
alta velocità.▷Veicoli che si inseriscono improvvisamente
nella corsia oppure in forte rallentamento.▷Veicoli con vista posteriore irregolare.▷Motocicli che precedono.▷Pedoni.▷Oggetti fermi.Seite 125SicurezzaAzionamento125
Online Edition for Part no. 01 40 2 966 243 - X/15

Restrizioni di funzionamento
La funzionalità può essere limitata, per es.
nelle seguenti situazioni:▷Nebbia fitta, pioggia, spruzzi dall'asfalto o
neve.▷Curve strette.▷In caso di limitazione o disattivazione dei
sistemi di regolazione della stabilità di mar‐
cia, per es. DSC OFF.▷Sensore radar sporco o coperto.
Sensibilità degli avvisi
Maggiore è la sensibilità impostata per gli av‐
visi, per es. del momento di allarme, e mag‐
giore è il numero di avvisi visualizzati. Pertanto
possono verificarsi numerosi avvisi errati.
Avviso di presenza persone
con funzione frenante City
Principio di funzionamento
Il sistema può aiutare ad evitare incidenti con
pedoni.
In zone urbane a ridotta velocità, il sistema av‐
visa di un eventuale pericolo di collisione con
pedoni e prevede una funzione frenante.
Il sistema è controllato tramite la telecamera
alloggiata nella zona dello specchietto retrovi‐
sore interno.
Aspetti generali
In condizioni di luminosità sufficiente, il si‐
stema avvisa di un eventuale pericolo di colli‐
sione con pedoni a partire da circa 10 km/h
fino a circa 60 km/h e supporta il conducente
con un intervento del freno poco prima di una
collisione.
Vengono rilevate le persone purché si trovino
nel campo di rilevamento del sistema.
Campo di rilevamento
Il campo di rilevamento davanti alla vettura
comprende due campi:
▷Campo centrale, freccia 1 direttamente da‐
vanti alla vettura.▷Campo esteso, freccia 2 a destra e a sini‐
stra.
Il pericolo di collisione incombe quando delle
persone si trovano nel campo centrale. Si
viene avvertiti che delle persone si trovano nel
campo esteso solo quando queste si spostano
verso il campo centrale.
Avvertenze AVVERTIMENTO
Avvisi e segnalazioni non escludono la
responsabilità del singolo soggetto. A causa dei limiti del sistema, gli avvertimenti o le rea‐
zioni del sistema non possono essere segna‐ lati, oppure vengono segnalati troppo tardi o in
modo errato. Pericolo di incidente. Adattare lo
stile di guida alle condizioni del traffico. Osser‐
vare le condizioni del traffico e intervenire atti‐
vamente a seconda delle situazioni.◀
AVVERTIMENTO
A causa dei limiti del sistema, nel caso di
avviamento a traino/traino con i sistemi Intelli‐
gent Safety attivati si può verificare un'anoma‐
lia delle singole funzioni, per es. l'attivazione dell'avviso di possibile collisione con funzione
frenante. Pericolo di incidente. Prima di ese‐
guire l'avviamento a traino/traino disattivare
tutti i sistemi Intelligent Safety.◀
Seite 126AzionamentoSicurezza126
Online Edition for Part no. 01 40 2 966 243 - X/15

Panoramica
Tasto nella vettura
Tasto Intelligent Safety
Telecamera
La telecamera si trova nella zona dello spec‐
chietto retrovisore interno.
Mantenere il parabrezza pulito e sgombro nel‐
l'area dello specchietto retrovisore interno.
Attivazione/disattivazione
Inserimento automatico
Il sistema si attiva automaticamente dopo ogni
partenza.
Disinserimento Pressione del tasto: attivazione dei si‐
stemi. Il LED si spegne.
Nuova pressione del tasto: disattivazione dei
sistemi. Il LED si accende.
Avviso con funzione frenante
Display
Se c'è il pericolo di una collisione con una per‐
sona rilevata, nella strumentazione combinata
e nell'Head-Up Display viene visualizzato un
simbolo di avvertimento.
Compare il simbolo rosso e viene
emesso un segnale acustico.
Intervento immediato del conducente, tramite
frenata o schivata.
Intervento del frenoL'avviso invita a intervenire personalmente.
Durante un avviso viene sfruttata la massima
forza frenante. Per ottenere l'assistenza alla
frenata è necessario premere il freno con suffi‐
ciente rapidità e forza. Inoltre, in presenza di un
pericolo di collisione, il sistema supporta il
conducente con un lieve intervento del freno.
A velocità ridotta è possibile frenare la vettura
fino al suo arresto.
Cambio manuale: se l'intervento del freno
porta all'arresto della vettura, si può spegnere
il motore.
L'intervento del freno si ha solo se è inserito il
controllo dinamico di stabilità DSC e non è atti‐
vato il controllo dinamico di trazione DTC.
L'intervento frenante può essere interrotto
premendo il pedale del gas o azionando lo
sterzo.
Il riconoscimento di oggetti può essere limi‐
tato. Tenere conto dei limiti del campo di rile‐
vamento e delle restrizioni di funzionamento.
Limiti del sistema
Avvertenza AVVERTIMENTO
Per limiti tecnici insiti nello stesso, il si‐
stema può reagire in maniera inadeguata o non
reagire. Sussiste il pericolo di incidenti o di
danni materiali. Rispettare le indicazioni sui li‐Seite 127SicurezzaAzionamento127
Online Edition for Part no. 01 40 2 966 243 - X/15

miti del sistema e se necessario intervenire in
maniera attiva.◀

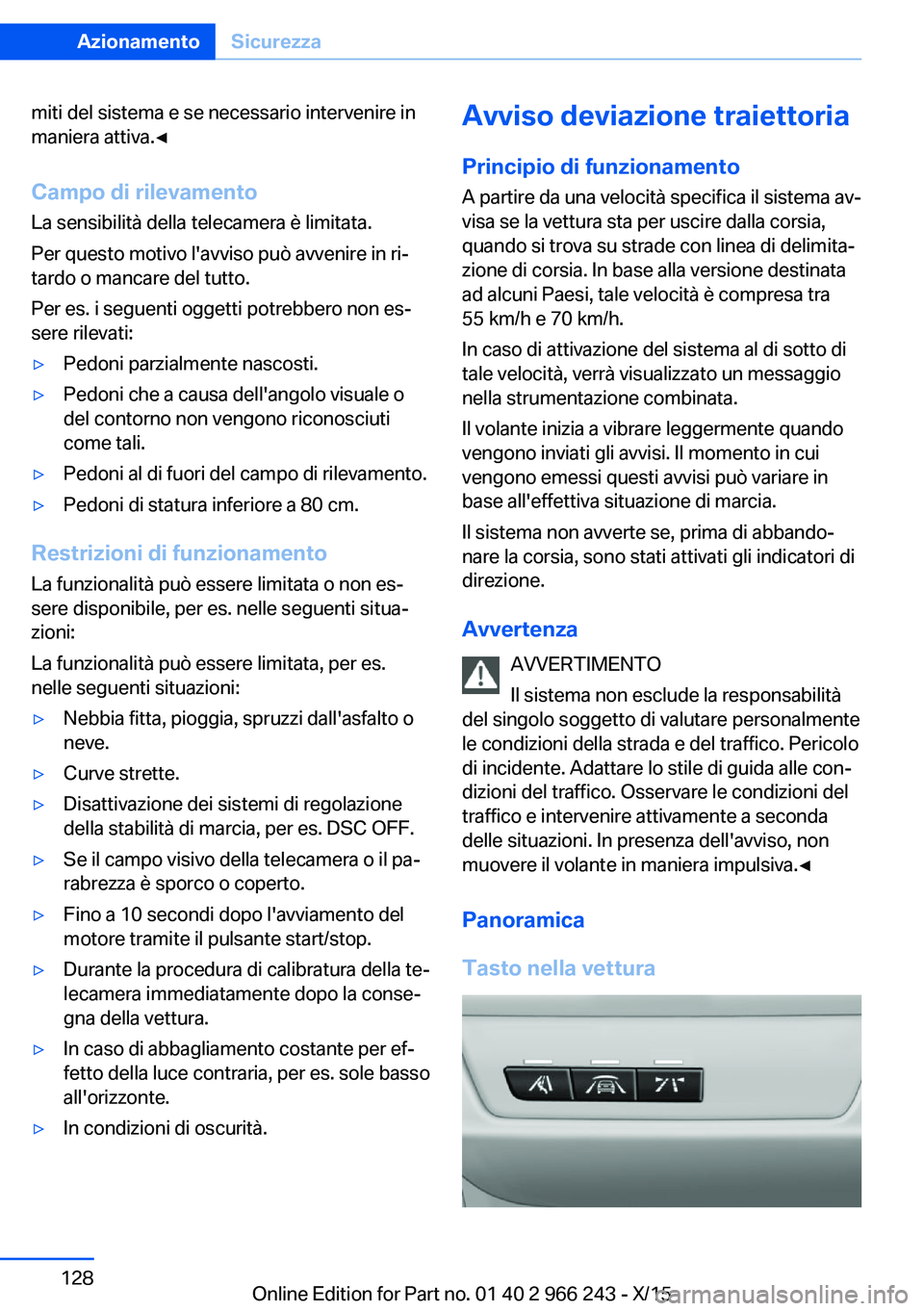

Campo di rilevamento La sensibilità della telecamera è limitata.
Per questo motivo l'avviso può avvenire in ri‐
tardo o mancare del tutto.
Per es. i seguenti oggetti potrebbero non es‐
sere rilevati:▷Pedoni parzialmente nascosti.▷Pedoni che a causa dell'angolo visuale o
del contorno non vengono riconosciuti
come tali.▷Pedoni al di fuori del campo di rilevamento.▷Pedoni di statura inferiore a 80 cm.
Restrizioni di funzionamento
La funzionalità può essere limitata o non es‐
sere disponibile, per es. nelle seguenti situa‐
zioni:
La funzionalità può essere limitata, per es.
nelle seguenti situazioni:
▷Nebbia fitta, pioggia, spruzzi dall'asfalto o
neve.▷Curve strette.▷Disattivazione dei sistemi di regolazione
della stabilità di marcia, per es. DSC OFF.▷Se il campo visivo della telecamera o il pa‐
rabrezza è sporco o coperto.▷Fino a 10 secondi dopo l'avviamento del
motore tramite il pulsante start/stop.▷Durante la procedura di calibratura della te‐
lecamera immediatamente dopo la conse‐
gna della vettura.▷In caso di abbagliamento costante per ef‐
fetto della luce contraria, per es. sole basso
all'orizzonte.▷In condizioni di oscurità.Avviso deviazione traiettoria
Principio di funzionamento
A partire da una velocità specifica il sistema av‐
visa se la vettura sta per uscire dalla corsia,
quando si trova su strade con linea di delimita‐
zione di corsia. In base alla versione destinata
ad alcuni Paesi, tale velocità è compresa tra
55 km/h e 70 km/h.
In caso di attivazione del sistema al di sotto di
tale velocità, verrà visualizzato un messaggio
nella strumentazione combinata.
Il volante inizia a vibrare leggermente quando
vengono inviati gli avvisi. Il momento in cui
vengono emessi questi avvisi può variare in
base all'effettiva situazione di marcia.
Il sistema non avverte se, prima di abbando‐
nare la corsia, sono stati attivati gli indicatori di
direzione.
Avvertenza AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni della strada e del traffico. Pericolo
di incidente. Adattare lo stile di guida alle con‐
dizioni del traffico. Osservare le condizioni del
traffico e intervenire attivamente a seconda
delle situazioni. In presenza dell'avviso, non
muovere il volante in maniera impulsiva.◀
Panoramica
Tasto nella vetturaSeite 128AzionamentoSicurezza128
Online Edition for Part no. 01 40 2 966 243 - X/15

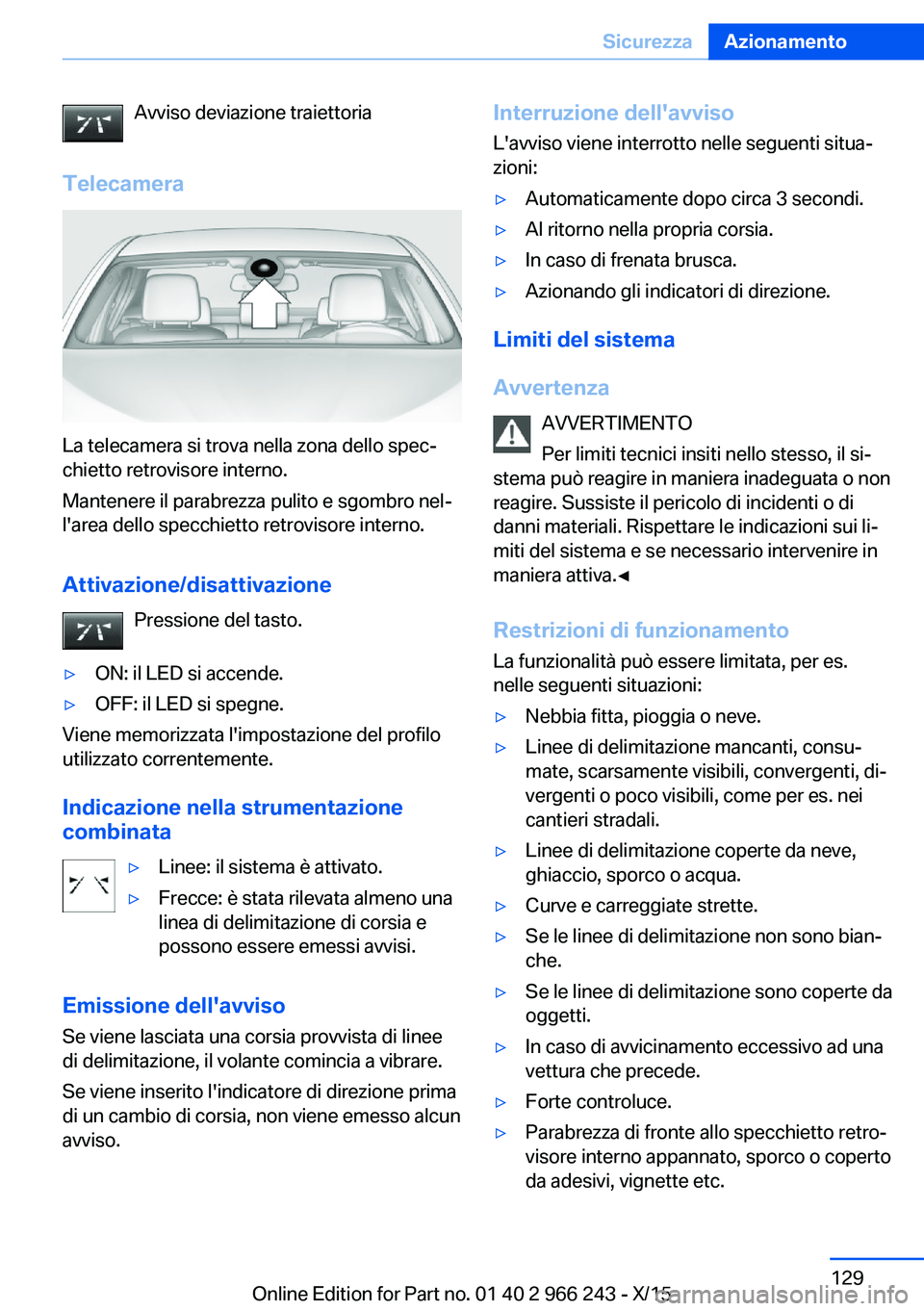

Avviso deviazione traiettoria
Telecamera
La telecamera si trova nella zona dello spec‐
chietto retrovisore interno.
Mantenere il parabrezza pulito e sgombro nel‐
l'area dello specchietto retrovisore interno.
Attivazione/disattivazione Pressione del tasto.
▷ON: il LED si accende.▷OFF: il LED si spegne.
Viene memorizzata l'impostazione del profilo
utilizzato correntemente.
Indicazione nella strumentazione
combinata
▷Linee: il sistema è attivato.▷Frecce: è stata rilevata almeno una
linea di delimitazione di corsia e
possono essere emessi avvisi.
Emissione dell'avviso
Se viene lasciata una corsia provvista di linee
di delimitazione, il volante comincia a vibrare.
Se viene inserito l'indicatore di direzione prima
di un cambio di corsia, non viene emesso alcun
avviso.
Interruzione dell'avviso
L'avviso viene interrotto nelle seguenti situa‐
zioni:▷Automaticamente dopo circa 3 secondi.▷Al ritorno nella propria corsia.▷In caso di frenata brusca.▷Azionando gli indicatori di direzione.
Limiti del sistema
Avvertenza AVVERTIMENTO
Per limiti tecnici insiti nello stesso, il si‐
stema può reagire in maniera inadeguata o non
reagire. Sussiste il pericolo di incidenti o di
danni materiali. Rispettare le indicazioni sui li‐
miti del sistema e se necessario intervenire in
maniera attiva.◀
Restrizioni di funzionamento
La funzionalità può essere limitata, per es.
nelle seguenti situazioni:
▷Nebbia fitta, pioggia o neve.▷Linee di delimitazione mancanti, consu‐
mate, scarsamente visibili, convergenti, di‐
vergenti o poco visibili, come per es. nei
cantieri stradali.▷Linee di delimitazione coperte da neve,
ghiaccio, sporco o acqua.▷Curve e carreggiate strette.▷Se le linee di delimitazione non sono bian‐
che.▷Se le linee di delimitazione sono coperte da
oggetti.▷In caso di avvicinamento eccessivo ad una
vettura che precede.▷Forte controluce.▷Parabrezza di fronte allo specchietto retro‐
visore interno appannato, sporco o coperto
da adesivi, vignette etc.Seite 129SicurezzaAzionamento129
Online Edition for Part no. 01 40 2 966 243 - X/15

▷Durante la procedura di calibratura della te‐
lecamera immediatamente dopo la conse‐
gna della vettura.
Avviso cambio corsia
Principio di funzionamento
Due sensori radar posti nel paraurti posteriore
sorvegliano la zona posteriore e laterale della
vettura a partire da circa 20 km/h.
In alcune versioni, i sensori radar sono attivi a
partire da circa 50 km/h.
Il sistema segnala la presenza di vetture nel‐
l'angolo cieco, freccia 1, o in avvicinamento
dalla corsia a fianco, freccia 2.
La luce nel corpo dello specchietto retrovisore
esterno si accende tenuemente.
Prima di un cambio di corsia con indicatore di
direzione inserito, il sistema effettua una se‐
gnalazione nelle situazioni citate.
La luce nel corpo dello specchietto retrovisore
esterno lampeggia e il volante vibra.
Avvertenza AVVERTIMENTO
Il sistema non esclude la responsabilità
del singolo soggetto di valutare personalmente
le condizioni di visibilità e del traffico. Pericolo
di incidente. Adattare lo stile di guida alle con‐
dizioni del traffico. Osservare le condizioni del
traffico e intervenire attivamente a seconda
delle situazioni.◀
Panoramica
Tasto nella vettura
Avviso cambio corsia
Sensori radar
I sensori radar si trovano nel paraurti poste‐
riore.
Attivazione/disattivazione Pressione del tasto.
▷ON: il LED si accende.▷OFF: il LED si spegne.
Viene memorizzata l'impostazione del profilo
utilizzato correntemente.
Seite 130AzionamentoSicurezza130
Online Edition for Part no. 01 40 2 966 243 - X/15
