BMW 4 SERIES GRAN COUPE 2016 Notices Demploi (in French)
Manufacturer: BMW, Model Year: 2016, Model line: 4 SERIES GRAN COUPE, Model: BMW 4 SERIES GRAN COUPE 2016Pages: 284, PDF Size: 5.51 MB

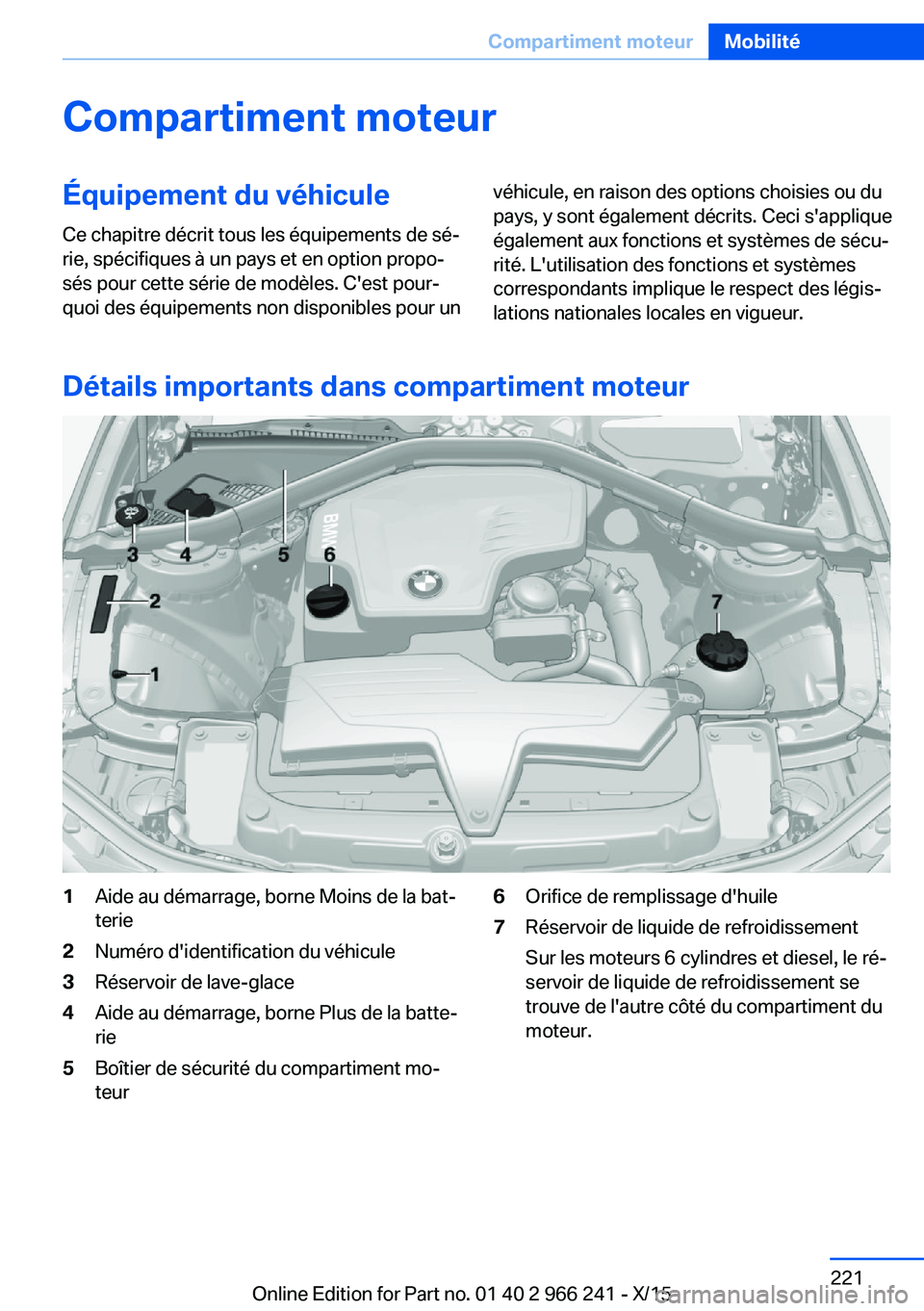

Page 221 of 284

Compartiment moteurÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour unvéhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Détails importants dans compartiment moteur
1Aide au démarrage, borne Moins de la bat‐
terie2Numéro d'identification du véhicule3Réservoir de lave-glace4Aide au démarrage, borne Plus de la batte‐
rie5Boîtier de sécurité du compartiment mo‐
teur6Orifice de remplissage d'huile7Réservoir de liquide de refroidissement
Sur les moteurs 6 cylindres et diesel, le ré‐
servoir de liquide de refroidissement se
trouve de l'autre côté du compartiment du
moteur.Seite 221Compartiment moteurMobilité221
Online Edition for Part no. 01 40 2 966 241 - X/15

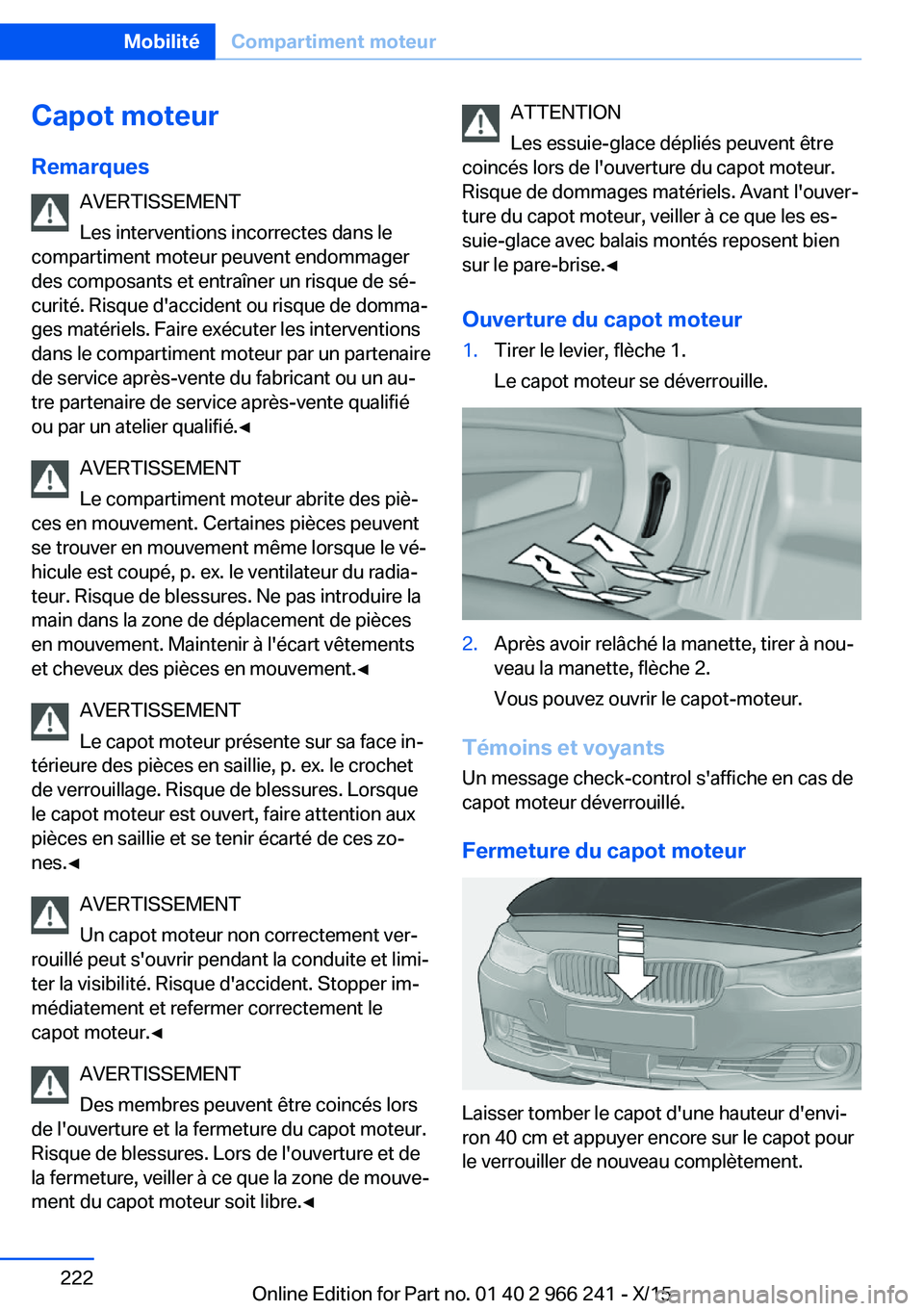

Page 222 of 284

Capot moteur
Remarques AVERTISSEMENT
Les interventions incorrectes dans le
compartiment moteur peuvent endommager
des composants et entraîner un risque de sé‐
curité. Risque d'accident ou risque de domma‐
ges matériels. Faire exécuter les interventions
dans le compartiment moteur par un partenaire
de service après-vente du fabricant ou un au‐
tre partenaire de service après-vente qualifié
ou par un atelier qualifié.◀
AVERTISSEMENT
Le compartiment moteur abrite des piè‐
ces en mouvement. Certaines pièces peuvent
se trouver en mouvement même lorsque le vé‐
hicule est coupé, p. ex. le ventilateur du radia‐
teur. Risque de blessures. Ne pas introduire la
main dans la zone de déplacement de pièces
en mouvement. Maintenir à l'écart vêtements
et cheveux des pièces en mouvement.◀
AVERTISSEMENT
Le capot moteur présente sur sa face in‐
térieure des pièces en saillie, p. ex. le crochet
de verrouillage. Risque de blessures. Lorsque
le capot moteur est ouvert, faire attention aux
pièces en saillie et se tenir écarté de ces zo‐
nes.◀
AVERTISSEMENT
Un capot moteur non correctement ver‐
rouillé peut s'ouvrir pendant la conduite et limi‐
ter la visibilité. Risque d'accident. Stopper im‐
médiatement et refermer correctement le
capot moteur.◀
AVERTISSEMENT
Des membres peuvent être coincés lors
de l'ouverture et la fermeture du capot moteur.
Risque de blessures. Lors de l'ouverture et de
la fermeture, veiller à ce que la zone de mouve‐
ment du capot moteur soit libre.◀ATTENTION
Les essuie-glace dépliés peuvent être
coincés lors de l'ouverture du capot moteur.
Risque de dommages matériels. Avant l'ouver‐
ture du capot moteur, veiller à ce que les es‐
suie-glace avec balais montés reposent bien
sur le pare-brise.◀
Ouverture du capot moteur1.Tirer le levier, flèche 1.
Le capot moteur se déverrouille.2.Après avoir relâché la manette, tirer à nou‐
veau la manette, flèche 2.
Vous pouvez ouvrir le capot-moteur.
Témoins et voyants Un message check-control s'affiche en cas de
capot moteur déverrouillé.
Fermeture du capot moteur
Laisser tomber le capot d'une hauteur d'envi‐
ron 40 cm et appuyer encore sur le capot pour
le verrouiller de nouveau complètement.
Seite 222MobilitéCompartiment moteur222
Online Edition for Part no. 01 40 2 966 241 - X/15

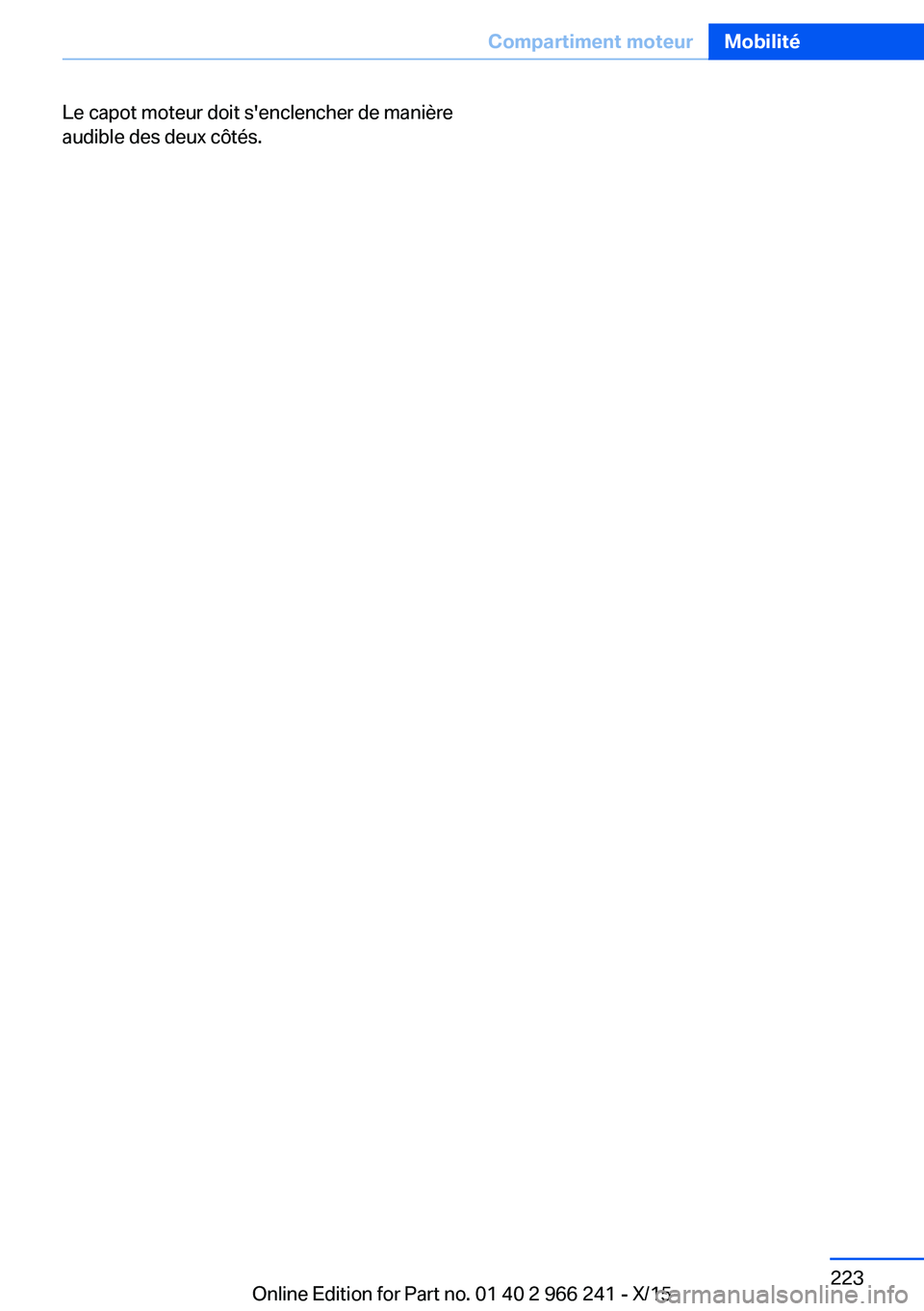

Page 223 of 284

Le capot moteur doit s'enclencher de manière
audible des deux côtés.Seite 223Compartiment moteurMobilité223
Online Edition for Part no. 01 40 2 966 241 - X/15

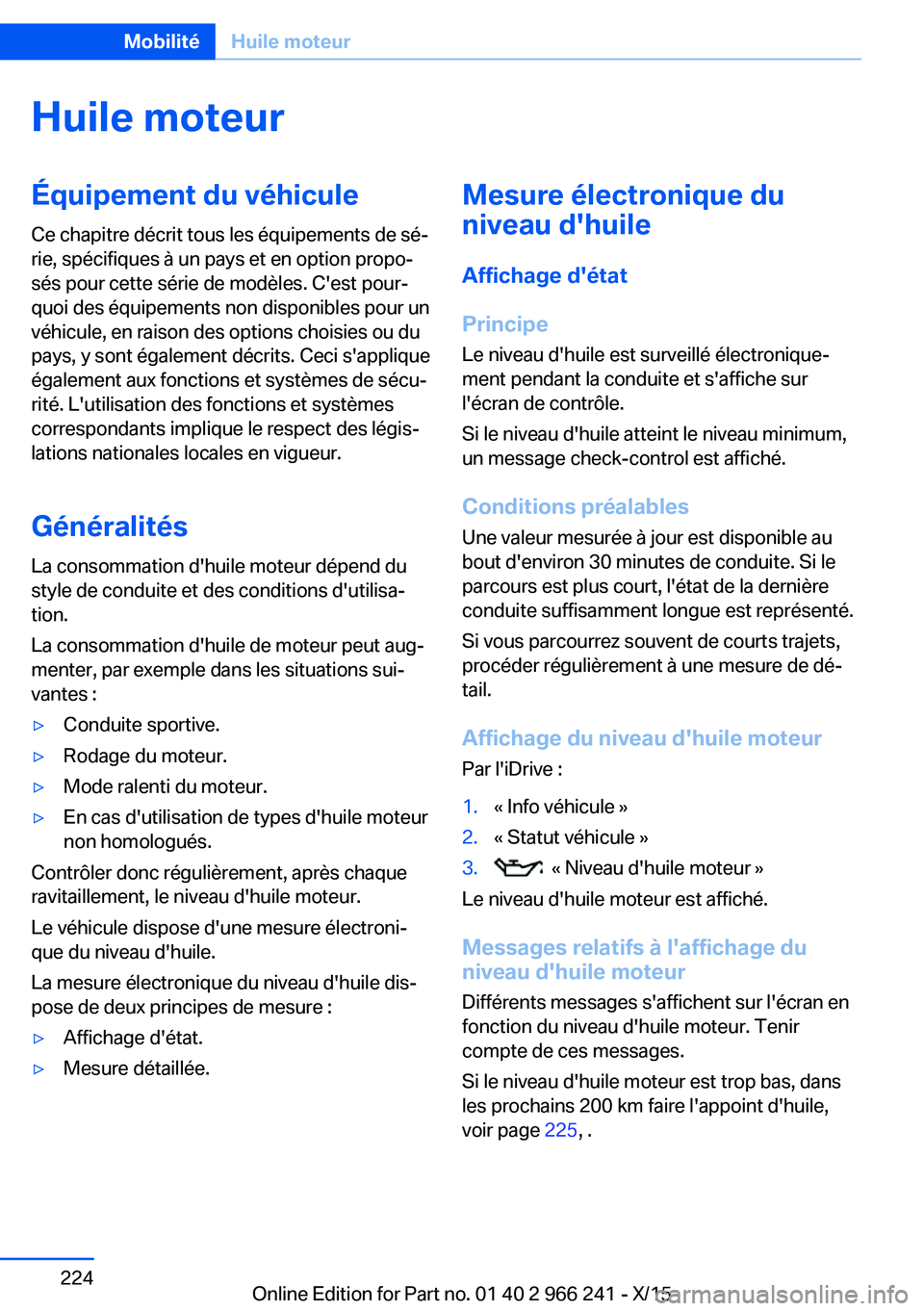

Page 224 of 284

Huile moteurÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour un
véhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Généralités
La consommation d'huile moteur dépend du
style de conduite et des conditions d'utilisa‐
tion.
La consommation d'huile de moteur peut aug‐
menter, par exemple dans les situations sui‐ vantes :▷Conduite sportive.▷Rodage du moteur.▷Mode ralenti du moteur.▷En cas d'utilisation de types d'huile moteur
non homologués.
Contrôler donc régulièrement, après chaque
ravitaillement, le niveau d'huile moteur.
Le véhicule dispose d'une mesure électroni‐
que du niveau d'huile.
La mesure électronique du niveau d'huile dis‐
pose de deux principes de mesure :
▷Affichage d'état.▷Mesure détaillée.Mesure électronique du
niveau d'huile
Affichage d'état
Principe Le niveau d'huile est surveillé électronique‐
ment pendant la conduite et s'affiche sur
l'écran de contrôle.
Si le niveau d'huile atteint le niveau minimum,
un message check-control est affiché.
Conditions préalables
Une valeur mesurée à jour est disponible au
bout d'environ 30 minutes de conduite. Si le
parcours est plus court, l'état de la dernière
conduite suffisamment longue est représenté.
Si vous parcourrez souvent de courts trajets,
procéder régulièrement à une mesure de dé‐
tail.
Affichage du niveau d'huile moteur Par l'iDrive :1.« Info véhicule »2.« Statut véhicule »3. « Niveau d'huile moteur »
Le niveau d'huile moteur est affiché.
Messages relatifs à l'affichage du
niveau d'huile moteur
Différents messages s'affichent sur l'écran en
fonction du niveau d'huile moteur. Tenir
compte de ces messages.
Si le niveau d'huile moteur est trop bas, dans
les prochains 200 km faire l'appoint d'huile,
voir page 225, .
Seite 224MobilitéHuile moteur224
Online Edition for Part no. 01 40 2 966 241 - X/15
Page 225 of 284

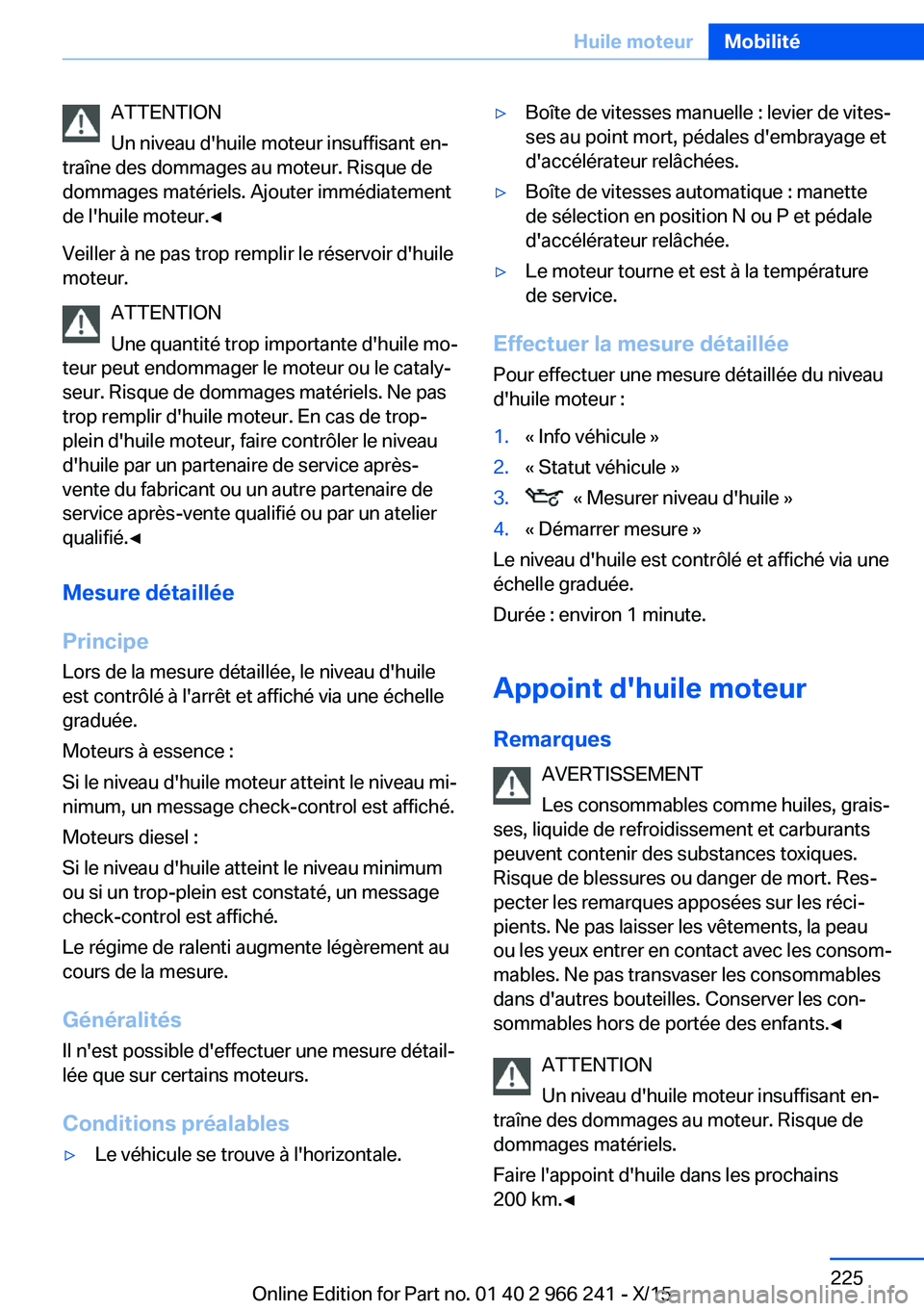

ATTENTION
Un niveau d'huile moteur insuffisant en‐
traîne des dommages au moteur. Risque de
dommages matériels. Ajouter immédiatement
de l'huile moteur.◀
Veiller à ne pas trop remplir le réservoir d'huile
moteur.
ATTENTION
Une quantité trop importante d'huile mo‐
teur peut endommager le moteur ou le cataly‐
seur. Risque de dommages matériels. Ne pas
trop remplir d'huile moteur. En cas de trop-
plein d'huile moteur, faire contrôler le niveau
d'huile par un partenaire de service après-
vente du fabricant ou un autre partenaire de
service après-vente qualifié ou par un atelier
qualifié.◀
Mesure détaillée
Principe Lors de la mesure détaillée, le niveau d'huile
est contrôlé à l'arrêt et affiché via une échelle
graduée.
Moteurs à essence :
Si le niveau d'huile moteur atteint le niveau mi‐
nimum, un message check-control est affiché.
Moteurs diesel :
Si le niveau d'huile atteint le niveau minimum
ou si un trop-plein est constaté, un message
check-control est affiché.
Le régime de ralenti augmente légèrement au
cours de la mesure.
Généralités
Il n'est possible d'effectuer une mesure détail‐
lée que sur certains moteurs.
Conditions préalables▷Le véhicule se trouve à l'horizontale.▷Boîte de vitesses manuelle : levier de vites‐
ses au point mort, pédales d'embrayage et
d'accélérateur relâchées.▷Boîte de vitesses automatique : manette
de sélection en position N ou P et pédale
d'accélérateur relâchée.▷Le moteur tourne et est à la température
de service.
Effectuer la mesure détaillée
Pour effectuer une mesure détaillée du niveau
d'huile moteur :
1.« Info véhicule »2.« Statut véhicule »3. « Mesurer niveau d'huile »4.« Démarrer mesure »
Le niveau d'huile est contrôlé et affiché via une
échelle graduée.
Durée : environ 1 minute.
Appoint d'huile moteur Remarques AVERTISSEMENT
Les consommables comme huiles, grais‐
ses, liquide de refroidissement et carburants
peuvent contenir des substances toxiques.
Risque de blessures ou danger de mort. Res‐
pecter les remarques apposées sur les réci‐
pients. Ne pas laisser les vêtements, la peau
ou les yeux entrer en contact avec les consom‐
mables. Ne pas transvaser les consommables
dans d'autres bouteilles. Conserver les con‐
sommables hors de portée des enfants.◀
ATTENTION
Un niveau d'huile moteur insuffisant en‐
traîne des dommages au moteur. Risque de
dommages matériels.
Faire l'appoint d'huile dans les prochains
200 km.◀
Seite 225Huile moteurMobilité225
Online Edition for Part no. 01 40 2 966 241 - X/15

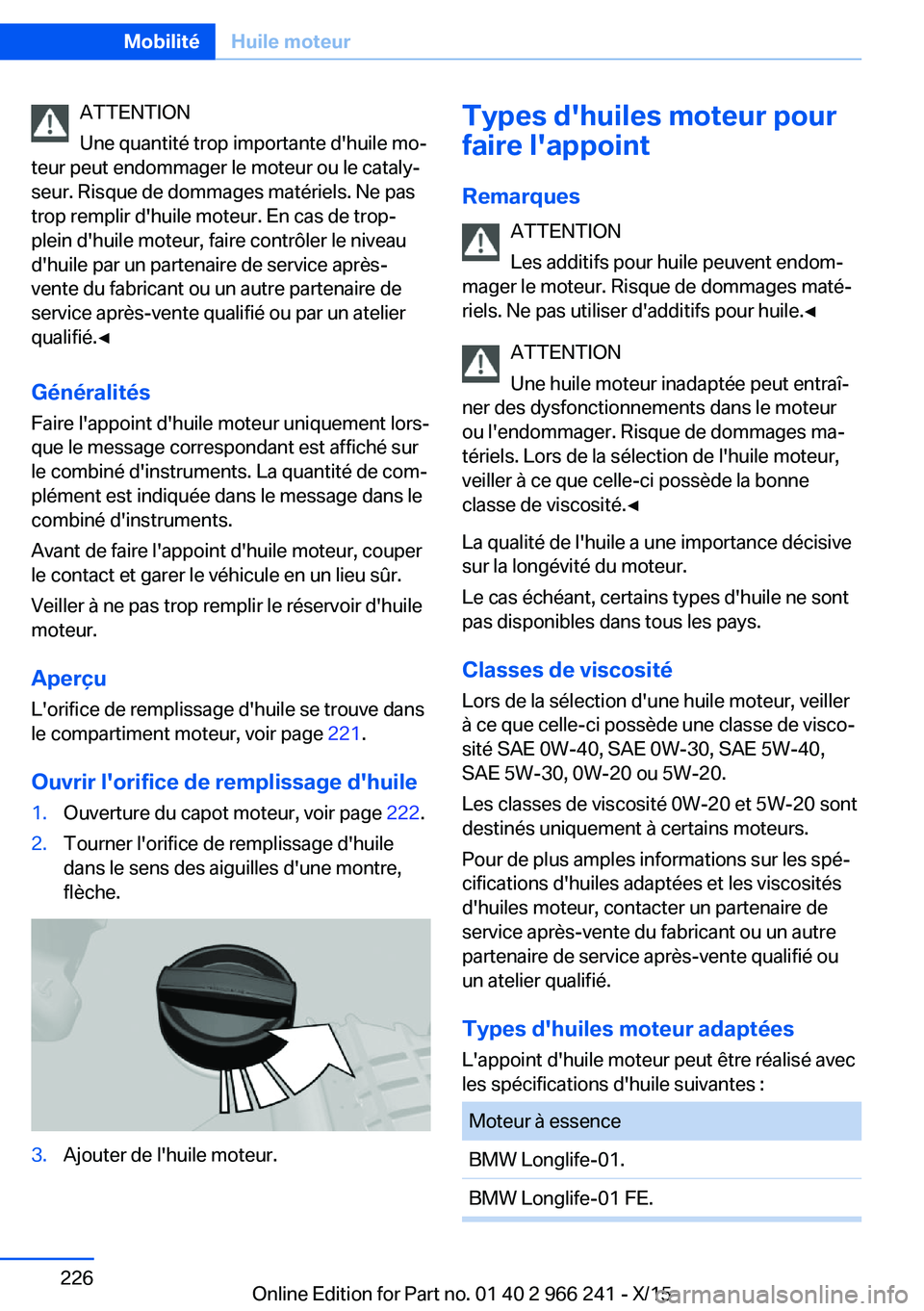

Page 226 of 284

ATTENTION
Une quantité trop importante d'huile mo‐
teur peut endommager le moteur ou le cataly‐
seur. Risque de dommages matériels. Ne pas
trop remplir d'huile moteur. En cas de trop-
plein d'huile moteur, faire contrôler le niveau
d'huile par un partenaire de service après-
vente du fabricant ou un autre partenaire de
service après-vente qualifié ou par un atelier
qualifié.◀
Généralités Faire l'appoint d'huile moteur uniquement lors‐
que le message correspondant est affiché sur
le combiné d'instruments. La quantité de com‐
plément est indiquée dans le message dans le
combiné d'instruments.
Avant de faire l'appoint d'huile moteur, couper
le contact et garer le véhicule en un lieu sûr.
Veiller à ne pas trop remplir le réservoir d'huile
moteur.
Aperçu L'orifice de remplissage d'huile se trouve dans
le compartiment moteur, voir page 221.
Ouvrir l'orifice de remplissage d'huile1.Ouverture du capot moteur, voir page 222.2.Tourner l'orifice de remplissage d'huile
dans le sens des aiguilles d'une montre,
flèche.3.Ajouter de l'huile moteur.Types d'huiles moteur pour
faire l'appoint
Remarques ATTENTION
Les additifs pour huile peuvent endom‐
mager le moteur. Risque de dommages maté‐
riels. Ne pas utiliser d'additifs pour huile.◀
ATTENTION
Une huile moteur inadaptée peut entraî‐
ner des dysfonctionnements dans le moteur
ou l'endommager. Risque de dommages ma‐
tériels. Lors de la sélection de l'huile moteur,
veiller à ce que celle-ci possède la bonne
classe de viscosité.◀
La qualité de l'huile a une importance décisive
sur la longévité du moteur.
Le cas échéant, certains types d'huile ne sont
pas disponibles dans tous les pays.
Classes de viscosité
Lors de la sélection d'une huile moteur, veiller
à ce que celle-ci possède une classe de visco‐
sité SAE 0W-40, SAE 0W-30, SAE 5W-40, SAE 5W-30, 0W-20 ou 5W-20.
Les classes de viscosité 0W-20 et 5W-20 sont
destinés uniquement à certains moteurs.
Pour de plus amples informations sur les spé‐
cifications d'huiles adaptées et les viscosités
d'huiles moteur, contacter un partenaire de service après-vente du fabricant ou un autre
partenaire de service après-vente qualifié ou
un atelier qualifié.
Types d'huiles moteur adaptées
L'appoint d'huile moteur peut être réalisé avec
les spécifications d'huile suivantes :Moteur à essenceBMW Longlife-01.BMW Longlife-01 FE.Seite 226MobilitéHuile moteur226
Online Edition for Part no. 01 40 2 966 241 - X/15

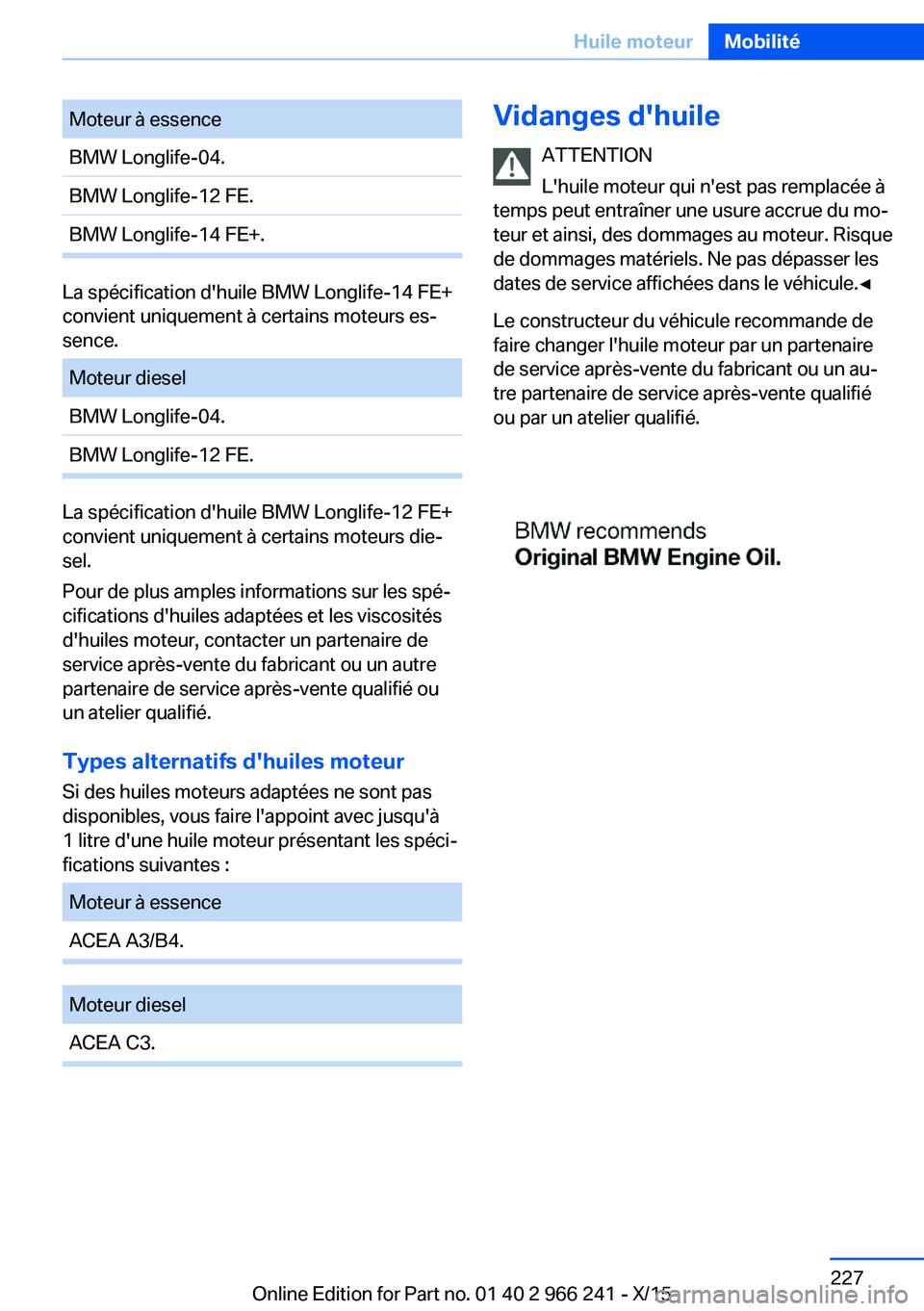

Page 227 of 284

Moteur à essenceBMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
La spécification d'huile BMW Longlife-14 FE+
convient uniquement à certains moteurs es‐
sence.
Moteur dieselBMW Longlife-04.BMW Longlife-12 FE.
La spécification d'huile BMW Longlife-12 FE+
convient uniquement à certains moteurs die‐
sel.
Pour de plus amples informations sur les spé‐
cifications d'huiles adaptées et les viscosités
d'huiles moteur, contacter un partenaire de
service après-vente du fabricant ou un autre
partenaire de service après-vente qualifié ou
un atelier qualifié.
Types alternatifs d'huiles moteur
Si des huiles moteurs adaptées ne sont pas
disponibles, vous faire l'appoint avec jusqu'à
1 litre d'une huile moteur présentant les spéci‐
fications suivantes :
Moteur à essenceACEA A3/B4.Moteur dieselACEA C3.Vidanges d'huile
ATTENTION
L'huile moteur qui n'est pas remplacée à
temps peut entraîner une usure accrue du mo‐
teur et ainsi, des dommages au moteur. Risque
de dommages matériels. Ne pas dépasser les
dates de service affichées dans le véhicule.◀
Le constructeur du véhicule recommande de
faire changer l'huile moteur par un partenaire
de service après-vente du fabricant ou un au‐
tre partenaire de service après-vente qualifié
ou par un atelier qualifié.Seite 227Huile moteurMobilité227
Online Edition for Part no. 01 40 2 966 241 - X/15
Page 228 of 284

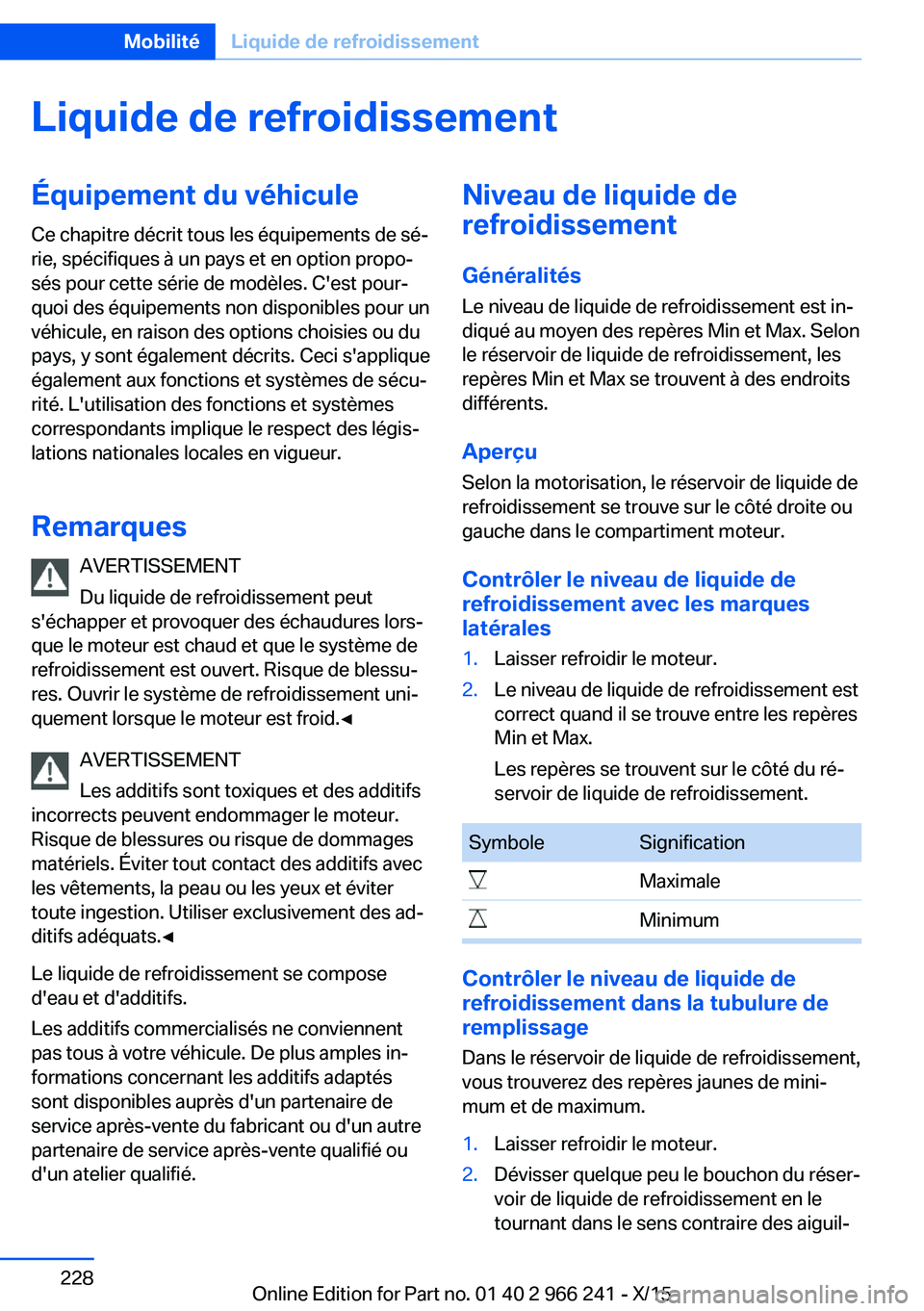

Liquide de refroidissementÉquipement du véhiculeCe chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour un
véhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Remarques AVERTISSEMENT
Du liquide de refroidissement peut
s'échapper et provoquer des échaudures lors‐
que le moteur est chaud et que le système de refroidissement est ouvert. Risque de blessu‐
res. Ouvrir le système de refroidissement uni‐
quement lorsque le moteur est froid.◀
AVERTISSEMENT
Les additifs sont toxiques et des additifs
incorrects peuvent endommager le moteur.
Risque de blessures ou risque de dommages
matériels. Éviter tout contact des additifs avec
les vêtements, la peau ou les yeux et éviter
toute ingestion. Utiliser exclusivement des ad‐
ditifs adéquats.◀
Le liquide de refroidissement se compose
d'eau et d'additifs.
Les additifs commercialisés ne conviennent
pas tous à votre véhicule. De plus amples in‐
formations concernant les additifs adaptés
sont disponibles auprès d'un partenaire de
service après-vente du fabricant ou d'un autre
partenaire de service après-vente qualifié ou
d'un atelier qualifié.Niveau de liquide de
refroidissement
Généralités
Le niveau de liquide de refroidissement est in‐
diqué au moyen des repères Min et Max. Selon
le réservoir de liquide de refroidissement, les
repères Min et Max se trouvent à des endroits
différents.
Aperçu
Selon la motorisation, le réservoir de liquide de
refroidissement se trouve sur le côté droite ou
gauche dans le compartiment moteur.
Contrôler le niveau de liquide derefroidissement avec les marques
latérales1.Laisser refroidir le moteur.2.Le niveau de liquide de refroidissement est
correct quand il se trouve entre les repères
Min et Max.
Les repères se trouvent sur le côté du ré‐
servoir de liquide de refroidissement.SymboleSignificationMaximaleMinimum
Contrôler le niveau de liquide de
refroidissement dans la tubulure de
remplissage
Dans le réservoir de liquide de refroidissement,
vous trouverez des repères jaunes de mini‐ mum et de maximum.
1.Laisser refroidir le moteur.2.Dévisser quelque peu le bouchon du réser‐
voir de liquide de refroidissement en le
tournant dans le sens contraire des aiguil‐Seite 228MobilitéLiquide de refroidissement228
Online Edition for Part no. 01 40 2 966 241 - X/15
Page 229 of 284

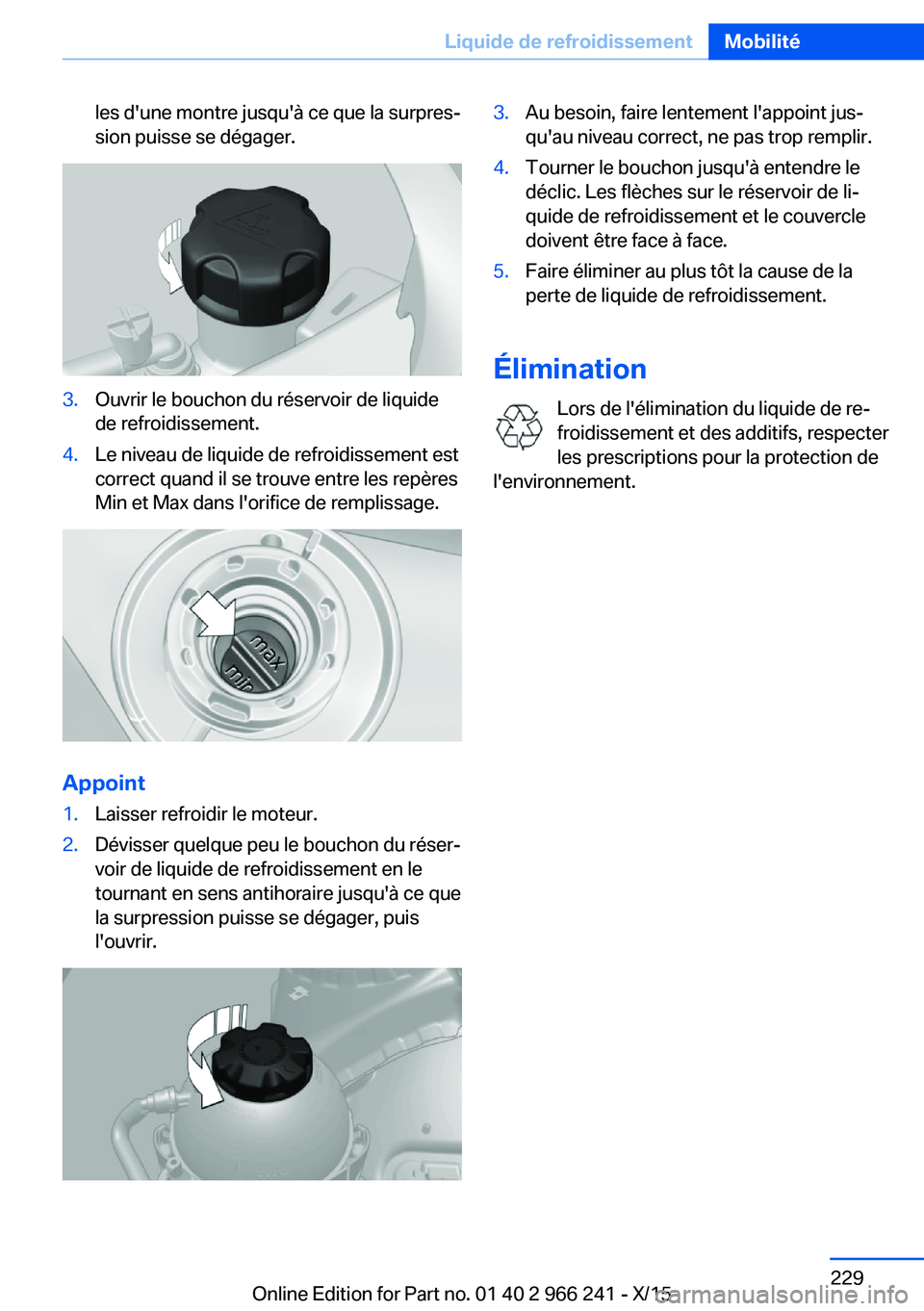

les d'une montre jusqu'à ce que la surpres‐
sion puisse se dégager.3.Ouvrir le bouchon du réservoir de liquide
de refroidissement.4.Le niveau de liquide de refroidissement est
correct quand il se trouve entre les repères
Min et Max dans l'orifice de remplissage.
Appoint
1.Laisser refroidir le moteur.2.Dévisser quelque peu le bouchon du réser‐
voir de liquide de refroidissement en le
tournant en sens antihoraire jusqu'à ce que
la surpression puisse se dégager, puis
l'ouvrir.3.Au besoin, faire lentement l'appoint jus‐
qu'au niveau correct, ne pas trop remplir.4.Tourner le bouchon jusqu'à entendre le
déclic. Les flèches sur le réservoir de li‐
quide de refroidissement et le couvercle
doivent être face à face.5.Faire éliminer au plus tôt la cause de la
perte de liquide de refroidissement.
Élimination
Lors de l'élimination du liquide de re‐
froidissement et des additifs, respecter
les prescriptions pour la protection de
l'environnement.
Seite 229Liquide de refroidissementMobilité229
Online Edition for Part no. 01 40 2 966 241 - X/15
Page 230 of 284

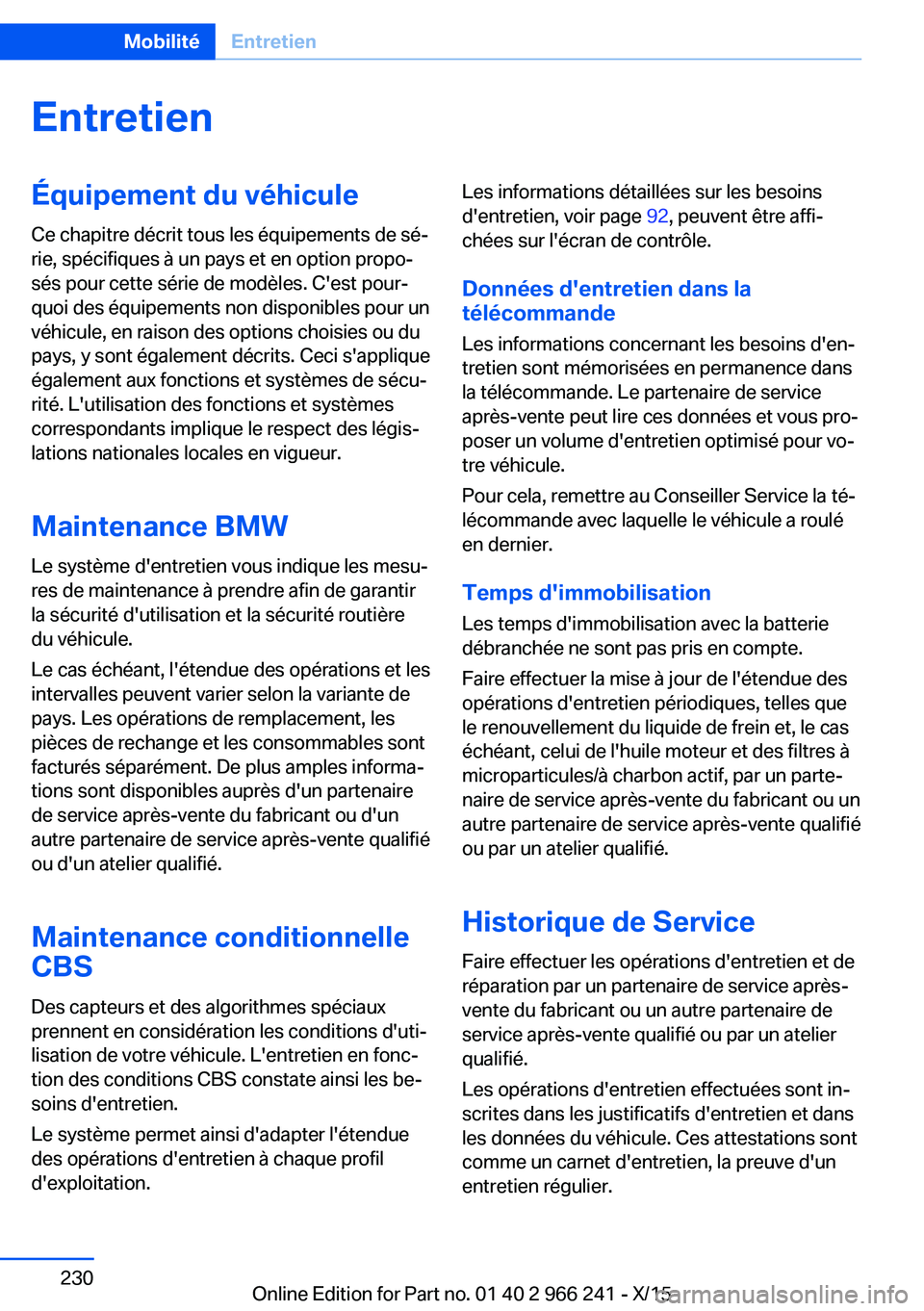

EntretienÉquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques à un pays et en option propo‐
sés pour cette série de modèles. C'est pour‐
quoi des équipements non disponibles pour un
véhicule, en raison des options choisies ou du
pays, y sont également décrits. Ceci s'applique
également aux fonctions et systèmes de sécu‐
rité. L'utilisation des fonctions et systèmes
correspondants implique le respect des légis‐
lations nationales locales en vigueur.
Maintenance BMW
Le système d'entretien vous indique les mesu‐
res de maintenance à prendre afin de garantir la sécurité d'utilisation et la sécurité routière
du véhicule.
Le cas échéant, l'étendue des opérations et les
intervalles peuvent varier selon la variante de
pays. Les opérations de remplacement, les
pièces de rechange et les consommables sont
facturés séparément. De plus amples informa‐
tions sont disponibles auprès d'un partenaire
de service après-vente du fabricant ou d'un
autre partenaire de service après-vente qualifié
ou d'un atelier qualifié.
Maintenance conditionnelle
CBS
Des capteurs et des algorithmes spéciaux
prennent en considération les conditions d'uti‐
lisation de votre véhicule. L'entretien en fonc‐
tion des conditions CBS constate ainsi les be‐
soins d'entretien.
Le système permet ainsi d'adapter l'étendue
des opérations d'entretien à chaque profil
d'exploitation.Les informations détaillées sur les besoins
d'entretien, voir page 92, peuvent être affi‐
chées sur l'écran de contrôle.
Données d'entretien dans la
télécommande
Les informations concernant les besoins d'en‐
tretien sont mémorisées en permanence dans
la télécommande. Le partenaire de service
après-vente peut lire ces données et vous pro‐
poser un volume d'entretien optimisé pour vo‐
tre véhicule.
Pour cela, remettre au Conseiller Service la té‐
lécommande avec laquelle le véhicule a roulé
en dernier.
Temps d'immobilisation Les temps d'immobilisation avec la batterie
débranchée ne sont pas pris en compte.
Faire effectuer la mise à jour de l'étendue des
opérations d'entretien périodiques, telles que
le renouvellement du liquide de frein et, le cas
échéant, celui de l'huile moteur et des filtres à
microparticules/à charbon actif, par un parte‐
naire de service après-vente du fabricant ou un
autre partenaire de service après-vente qualifié
ou par un atelier qualifié.
Historique de Service Faire effectuer les opérations d'entretien et de
réparation par un partenaire de service après-
vente du fabricant ou un autre partenaire de
service après-vente qualifié ou par un atelier
qualifié.
Les opérations d'entretien effectuées sont in‐
scrites dans les justificatifs d'entretien et dans
les données du véhicule. Ces attestations sont
comme un carnet d'entretien, la preuve d'un
entretien régulier.Seite 230MobilitéEntretien230
Online Edition for Part no. 01 40 2 966 241 - X/15
