Handleiding
G 650 Xcountry
Page 2 of 128

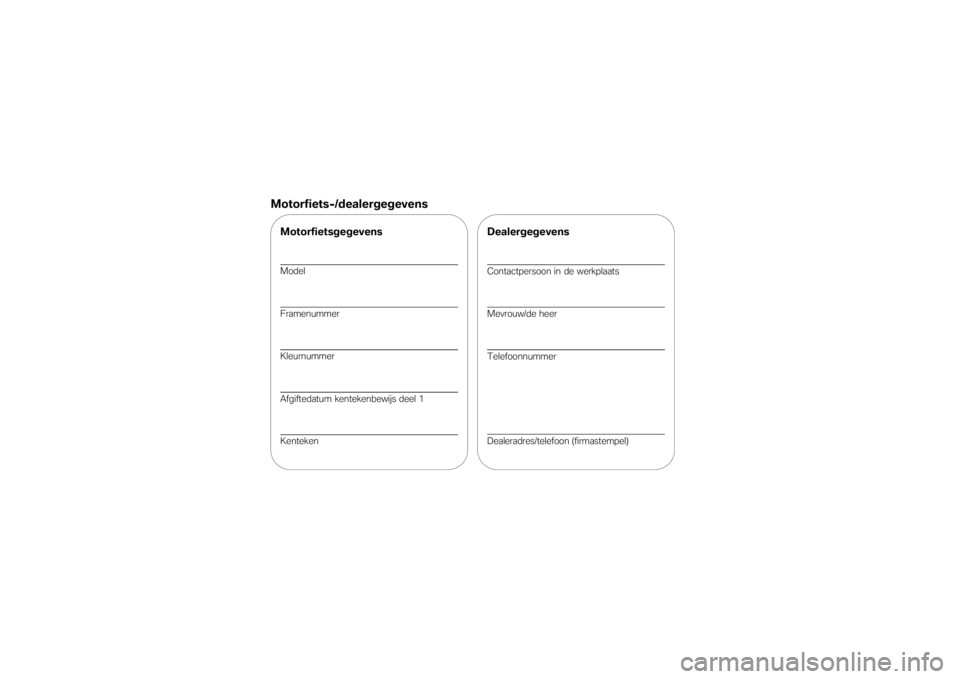

Motorfiets-/dealergegevensMotorfietsgegevensModel
Framenummer
Kleurnummer
Afgiftedatum kentekenbewijs deel 1
Kenteken
DealergegevensContactpersoon in de werkplaats
Mevrouw/de heer
Telefoonnummer
Dealeradres/telefoon (firmastempel)
Page 3 of 128

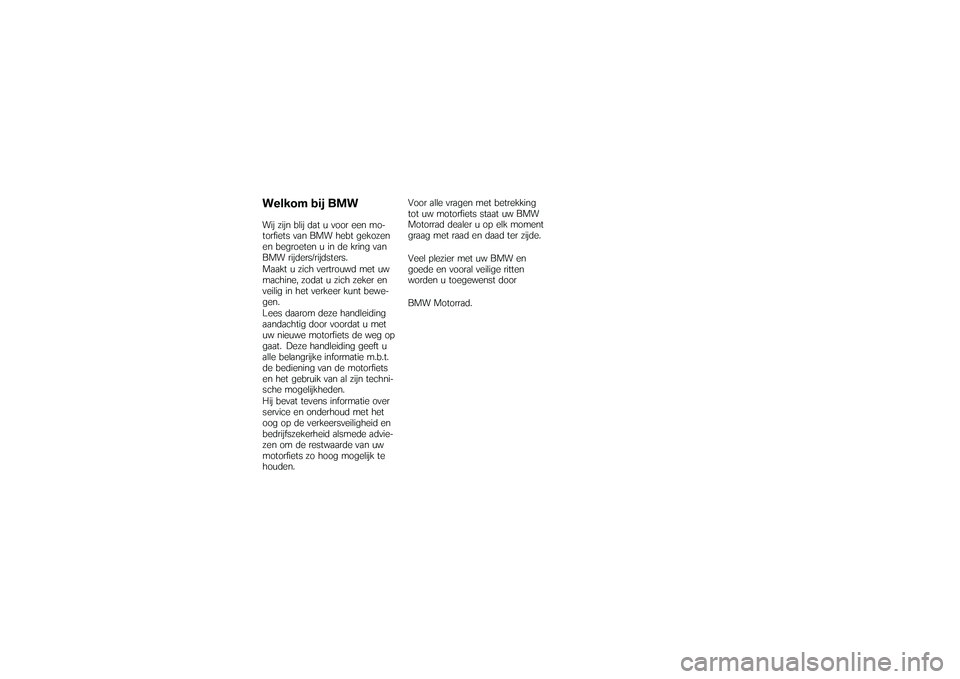

Welkom bij BMWWij zijn blij dat u voor een mo-
torfiets van BMW hebt gekozen
en begroeten u in de kring van
BMW rijders/rijdsters.
Maakt u zich vertrouwd met uw
machine, zodat u zich zeker en
veilig in het verkeer kunt bewe-
gen.
Lees daarom deze handleiding
aandachtig door voordat u met
uw nieuwe motorfiets de weg op
gaat. Deze handleiding geeft u
alle belangrijke informatie m.b.t.
de bediening van de motorfiets
en het gebruik van al zijn techni-
sche mogelijkheden.
Hij bevat tevens informatie over
service en onderhoud met het
oog op de verkeersveiligheid en
bedrijfszekerheid alsmede advie-
zen om de restwaarde van uw
motorfiets zo hoog mogelijk te
houden.Voor alle vragen met betrekking
tot uw motorfiets staat uw BMW
Motorrad dealer u op elk moment
graag met raad en daad ter zijde.
Veel plezier met uw BMW en
goede en vooral veilige ritten
worden u toegewenst door
BMW Motorrad.
Page 4 of 128

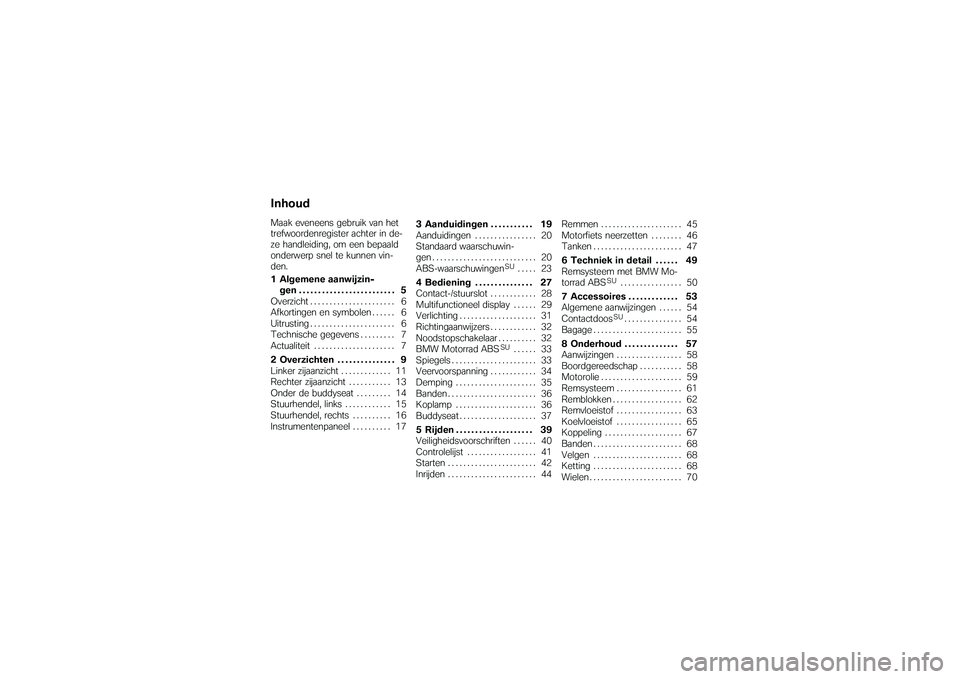

InhoudMaak eveneens gebruik van het
trefwoordenregister achter in de-
ze handleiding, om een bepaald
onderwerp snel te kunnen vin-
den.
1 Algemene aanwijzin-gen ......................... 5
Overzicht . ..................... 6
Afkortingen en symbolen . . . . . . 6
Uitrusting . ..................... 6
Technische gegevens . . . . . . . . . 7
Actualiteit ..................... 7
2 Overzichten . . . . . . . . . . . . . . . 9
Linker zijaanzicht ............. 11
Rechter zijaanzicht . . ......... 13
Onder de buddyseat ......... 14
Stuurhendel, links . . . ......... 15
Stuurhendel, rechts . ......... 16
Instrumentenpaneel . ......... 173 Aanduidingen . . . . . . . . . . . 19
Aanduidingen . . .
............. 20
Standaard waarschuwin-
gen........................... 20
ABS-waarschuwingen
SU
..... 23
4 Bediening . . . . . . . . . . . . . . . 27
Contact-/stuurslot . . . ......... 28
Multifunctioneel display . . . . . . 29
Verlichting .................... 31
Richtingaanwijzers . . . ......... 32
Noodstopschakelaar . ......... 32
BMW Motorrad ABS
SU
...... 33
Spiegels . . .................... 33
Veervoorspanning . . . ......... 34
Demping . .................... 35
Banden . . . .................... 36
Koplamp . .................... 36
Buddyseat .................... 37
5 Rijden . . . . . . . . . . . . . . . . . . . . 39
Veiligheidsvoorschriften . . . . . . 40
Controlelijst . . . . . ............. 41
Starten . . . .................... 42
Inrijden . . . .................... 44 Remmen .
.................... 45
Motorfiets neerzetten . . . . . . . . 46
Tanken . . . .................... 47
6 Techniek in detail . . . . . . 49
Remsysteem met BMW Mo-
torrad ABS
SU
................ 50
7 Accessoires . . . . . . . . . . . . . 53
Algemene aanwijzingen . . . . . . 54
ContactdoosSU............... 54
Bagage . . . .................... 55
8 Onderhoud . . . . . . . . . . . . . . 57
Aanwijzingen . . . . ............. 58
Boordgereedschap . . ......... 58
Motorolie . .................... 59
Remsysteem . . . . ............. 61
Remblokken . . . . . ............. 62
Remvloeistof . . . . ............. 63
Koelvloeistof . . . . ............. 65
Koppeling .................... 67
Banden . . . .................... 68
Velgen . . . .................... 68
Ketting . . . .................... 68
Wielen . . . . .................... 70

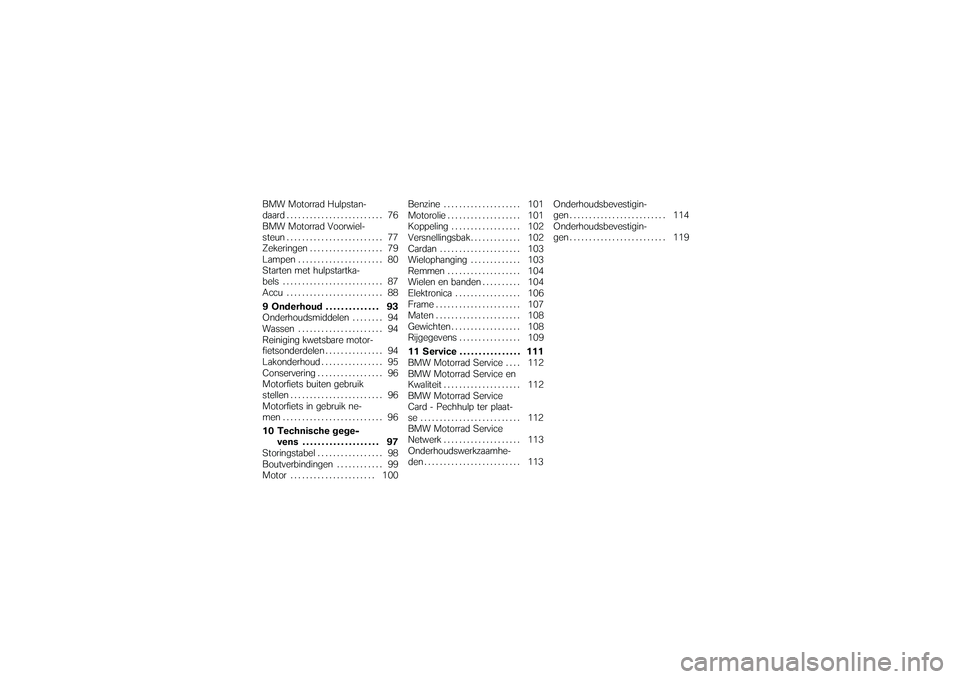

Page 5 of 128
BMW Motorrad Hulpstan-
daard ......................... 76
BMW Motorrad Voorwiel-
steun . ........................ 77
Zekeringen . . ................. 79
Lampen . . . . . ................. 80
Starten met hulpstartka-
bels . . ........................ 87
Accu . ........................ 88
9 Onderhoud . . . . . . . . . . . . . . 93
Onderhoudsmiddelen . . ...... 94
Wassen . . . . . ................. 94
Reiniging kwetsbare motor-
fietsonderdelen . . ............. 94
Lakonderhoud . . . ............. 95
Conservering ................. 96
Motorfiets buiten gebruik
stellen ........................ 96
Motorfiets in gebruik ne-
men .......................... 96
10 Technische gege- vens . . . . ................ 97
Storingstabel ................. 98
Boutverbindingen . . . . . . ...... 99
Motor ...................... 100 Benzine . . . . .
............... 101
Motorolie . . . . ............... 101
Koppeling . . . ............... 102
Versnellingsbak . . ........... 102
Cardan . . . . . . ............... 103
Wielophanging . . ........... 103
Remmen . . . . ............... 104
Wielen en banden . . . . . . .... 104
Elektronica . . ............... 106
Frame ...................... 107
Maten ...................... 108
Gewichten . . . ............... 108
Rijgegevens . ............... 109
11 Service . . . . . . . . . . . . . . . . 111
BMW Motorrad Service .... 112
BMW Motorrad Service en
Kwaliteit . . . . . ............... 112
BMW Motorrad Service
Card - Pechhulp ter plaat-
se .......................... 112
BMW Motorrad Service
Netwerk . . . . . ............... 113
Onderhoudswerkzaamhe-
den......................... 113 Onderhoudsbevestigin-
gen......................... 114
Onderhoudsbevestigin-
gen......................... 119
Page 6 of 128
Page 7 of 128

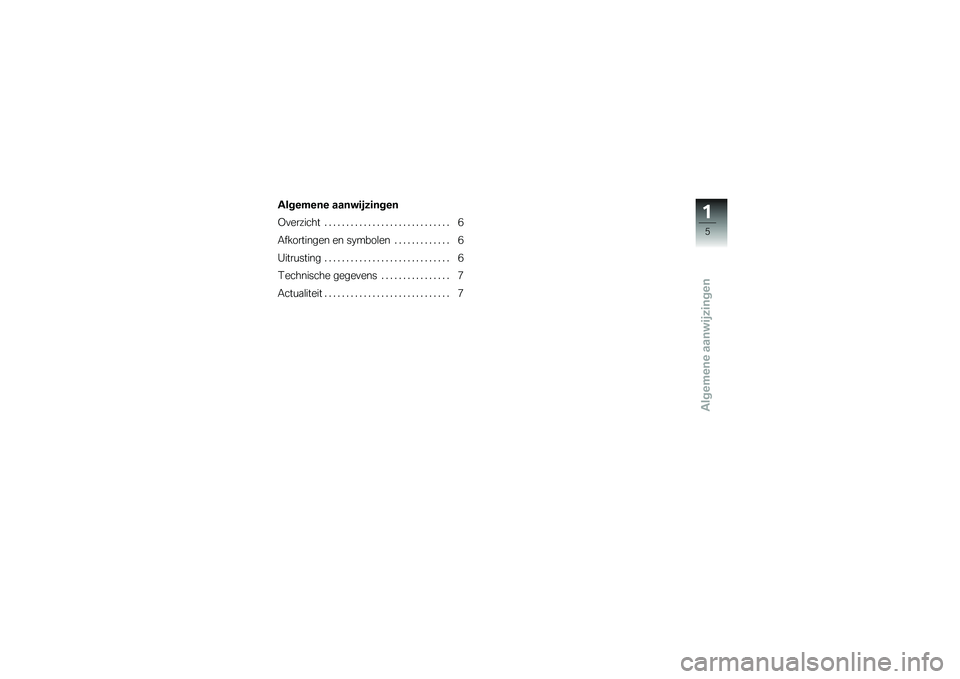

Algemene aanwijzingen
Algemene aanwijzingen
Overzicht............................. 6
Afkortingen en symbolen ............. 6
Uitrusting ............................. 6
Technische gegevens . . . ............. 7
Actualiteit ............................. 7
15zAlgemene aanwijzingen
Page 8 of 128

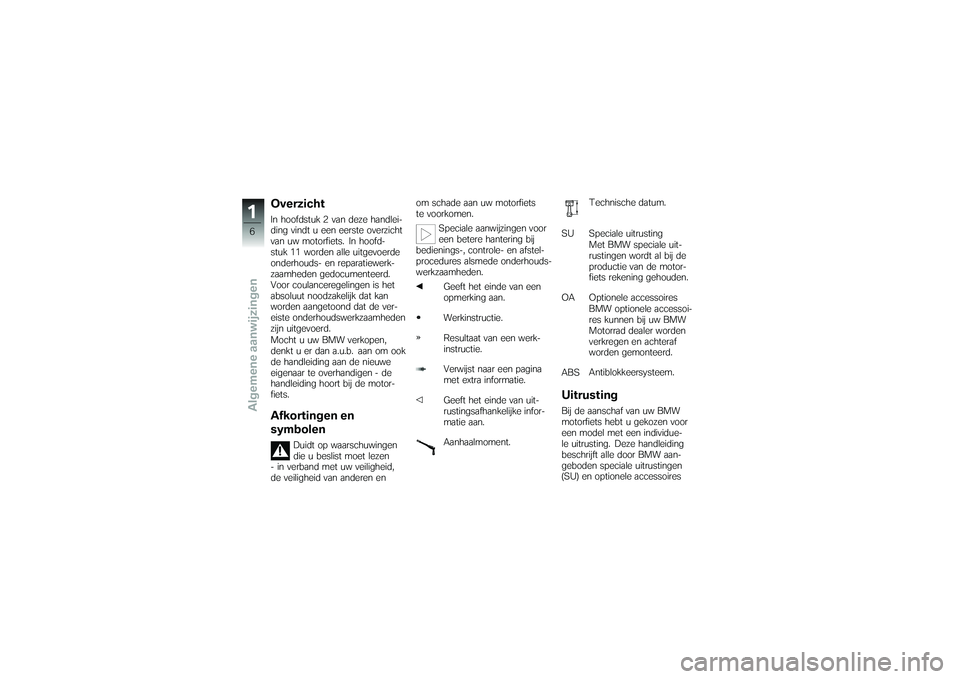

OverzichtIn hoofdstuk 2 van deze handlei-
ding vindt u een eerste overzicht
van uw motorfiets. In hoofd-
stuk 11 worden alle uitgevoerde
onderhouds- en reparatiewerk-
zaamheden gedocumenteerd.
Voor coulanceregelingen is het
absoluut noodzakelijk dat kan
worden aangetoond dat de ver-
eiste onderhoudswerkzaamheden
zijn uitgevoerd.
Mocht u uw BMW verkopen,
denkt u er dan a.u.b. aan om ook
de handleiding aan de nieuwe
eigenaar te overhandigen - de
handleiding hoort bij de motor-
fiets.Afkortingen en
symbolen
Duidt op waarschuwingen
die u beslist moet lezen
- in verband met uw veiligheid,
de veiligheid van anderen en om schade aan uw motorfiets
te voorkomen.
Speciale aanwijzingen voor
een betere hantering bij
bedienings-, controle- en afstel-
procedures alsmede onderhouds-
werkzaamheden.
Geeft het einde van een
opmerking aan.
Werkinstructie.
Resultaat van een werk-
instructie.
Verwijst naar een pagina
met extra informatie.
Geeft het einde van uit-
rustingsafhankelijke infor-
matie aan.
Aanhaalmoment. Technische datum.
SU Speciale uitrusting Met BMW speciale uit-
rustingen wordt al bij de
productie van de motor-
fiets rekening gehouden.
OA Optionele accessoires BMW optionele accessoi-
res kunnen bij uw BMW
Motorrad dealer worden
verkregen en achteraf
worden gemonteerd.
ABS Antiblokkeersysteem.
UitrustingBij de aanschaf van uw BMW
motorfiets hebt u gekozen voor
een model met een individue-
le uitrusting. Deze handleiding
beschrijft alle door BMW aan-
geboden speciale uitrustingen
(SU) en optionele accessoires
16zAlgemene aanwijzingen
Page 9 of 128
(OA). Hebt u er a.u.b. begrip voor
dat ook uitrustingsvarianten wor-
den beschreven die u mogelijk
niet gekozen hebt. Tevens zijn
landspecifieke afwijkingen van de
afgebeelde motorfiets mogelijk.
Indien uw BMW uitrustingen be-
vat die niet in deze handleiding
zijn beschreven, dan worden de-
ze in een afzonderlijke handlei-
ding beschreven.Technische gegevensAlle gegevens t.a.v. maten, ge-
wichten en prestaties in de hand-
leiding hebben betrekking op het
Deutsche Institut für Normung
e. V. (DIN) en zijn inclusief de
hierdoor gehanteerde toleranties.
Afwijkingen zijn bij uitvoeringen
voor bepaalde landen mogelijk.
ActualiteitHet hoge veiligheids- en kwa-
liteitsniveau van BMW motor-
fietsen wordt door een continue
doorontwikkeling van de con-
structie, uitrusting en accessoires
gegarandeerd. Hierdoor kunnen
eventuele afwijkingen tussen de-
ze handleiding en uw motorfiets
ontstaan. Ook vergissingen kan
BMW Motorrad niet helemaal uit-
sluiten. Daarom verzoeken wij
u er begrip voor te hebben dat
eventuele aanspraken op grond
van de in deze handleiding voor-
komende gegevens, afbeeldingen
en beschrijvingen niet kunnen
worden aanvaard.
17zAlgemene aanwijzingen
Page 10 of 128
18zAlgemene aanwijzingen
