BMW MOTORRAD K 1200 GT 2007 Libretto di uso e manutenzione (in Italian)

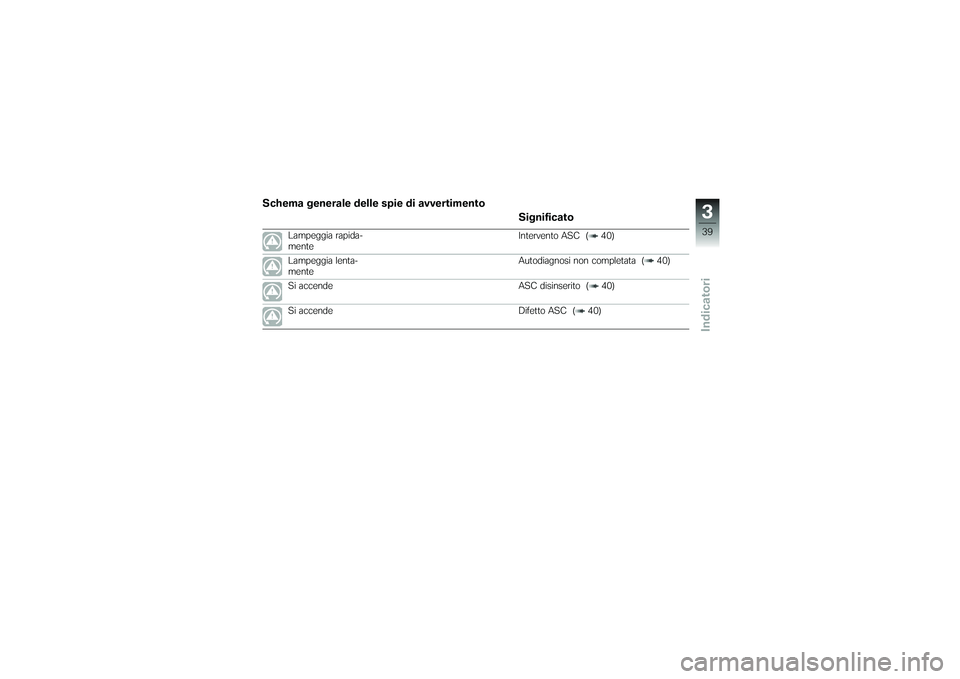

Schema generale delle spie di avvertimentoSignificato
Lampeggia rapida-
mente Intervento ASC ( 40)
Lampeggia lenta-
mente Autodiagnosi non completata ( 40)
Si accende ASC disinserito ( 40)
Si accende Difetto ASC ( 40)
339zIndicatori

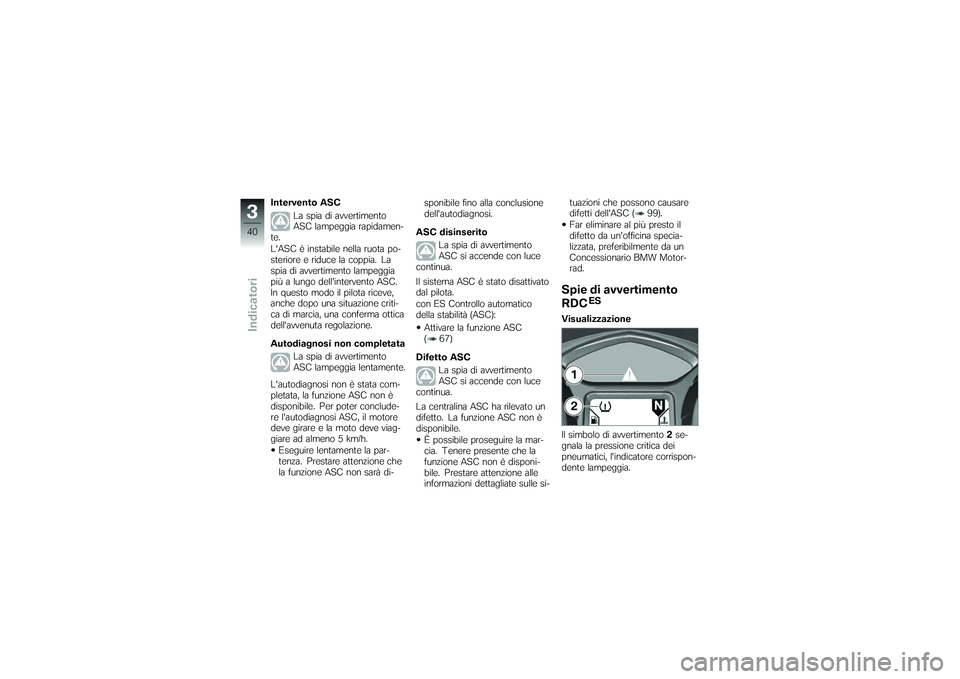

Intervento ASCLa spia di avvertimento
ASC lampeggia rapidamen-
te.
L'ASC è instabile nella ruota po-
steriore e riduce la coppia. La
spia di avvertimento lampeggia
più a lungo dell'intervento ASC.
In questo modo il pilota riceve,
anche dopo una situazione criti-
ca di marcia, una conferma ottica
dell'avvenuta regolazione.
Autodiagnosi non completata
La spia di avvertimento
ASC lampeggia lentamente.
L'autodiagnosi non è stata com-
pletata, la funzione ASC non è
disponibile. Per poter conclude-
re l'autodiagnosi ASC, il motore
deve girare e la moto deve viag-
giare ad almeno 5 km/h. Eseguire lentamente la par-
tenza. Prestare attenzione che
la funzione ASC non sarà di- sponibile fino alla conclusione
dell'autodiagnosi.
ASC disinserito La spia di avvertimento
ASC si accende con luce
continua.
Il sistema ASC è stato disattivato
dal pilota.
con ES Controllo automatico
della stabilità (ASC):
Attivare la funzione ASC
( 67)
Difetto ASC La spia di avvertimento
ASC si accende con luce
continua.
La centralina ASC ha rilevato un
difetto. La funzione ASC non è
disponibile.
È possibile proseguire la mar-
cia. Tenere presente che la
funzione ASC non è disponi-
bile. Prestare attenzione alle
informazioni dettagliate sulle si- tuazioni che possono causare
difetti dell'ASC ( 99).
Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
Spie di avvertimento
RDC
ES
Visualizzazione
Il simbolo di avvertimento 2se-
gnala la pressione critica dei
pneumatici, l'indicatore corrispon-
dente lampeggia.
340zIndicatori

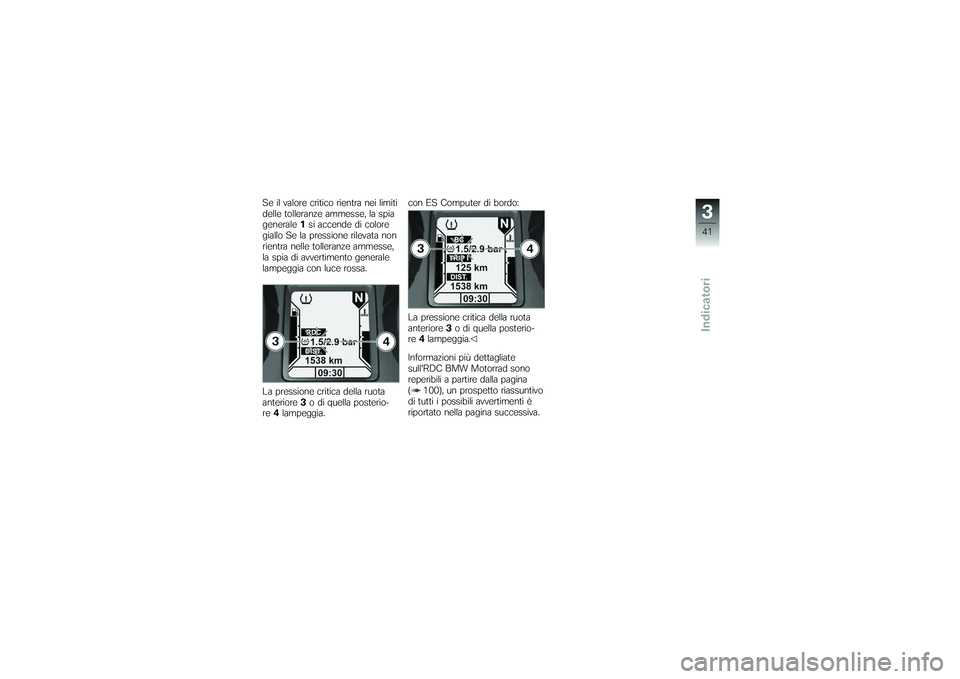

Se il valore critico rientra nei limiti
delle tolleranze ammesse, la spia
generale1si accende di colore
giallo Se la pressione rilevata non
rientra nelle tolleranze ammesse,
la spia di avvertimento generale
lampeggia con luce rossa.
La pressione critica della ruota
anteriore 3o di quella posterio-
re 4lampeggia. con ES Computer di bordo:
La pressione critica della ruota
anteriore
3o di quella posterio-
re 4lampeggia.
Informazioni più dettagliate
sull'RDC BMW Motorrad sono
reperibili a partire dalla pagina
( 100), un prospetto riassuntivo
di tutti i possibili avvertimenti è
riportato nella pagina successiva.
341zIndicatori

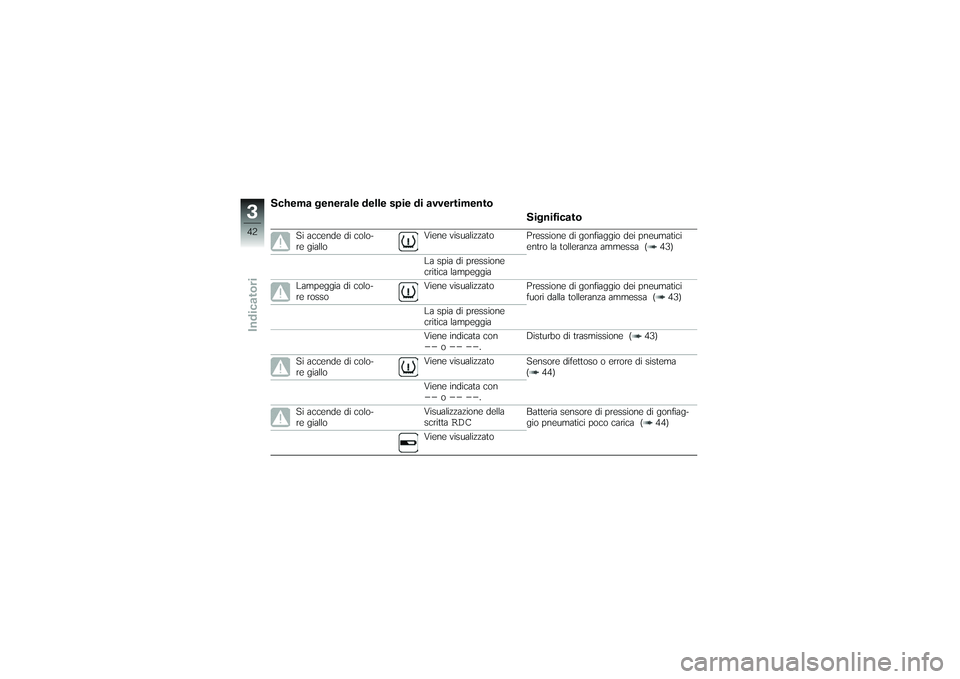

Schema generale delle spie di avvertimentoSignificato
Si accende di colo-
re gialloViene visualizzato
Pressione di gonfiaggio dei pneumatici
entro la tolleranza ammessa ( 43)
La spia di pressione
critica lampeggia
Lampeggia di colo-
re rosso Viene visualizzato
Pressione di gonfiaggio dei pneumatici
fuori dalla tolleranza ammessa ( 43)
La spia di pressione
critica lampeggia
Viene indicata con
--
o-- --
. Disturbo di trasmissione ( 43)
Si accende di colo-
re giallo Viene visualizzato
Sensore difettoso o errore di sistema
( 44)
Viene indicata con
--
o-- --
.
Si accende di colo-
re giallo Visualizzazione della
scritta
RDC
Batteria sensore di pressione di gonfiag-
gio pneumatici poco carica ( 44)
Viene visualizzato

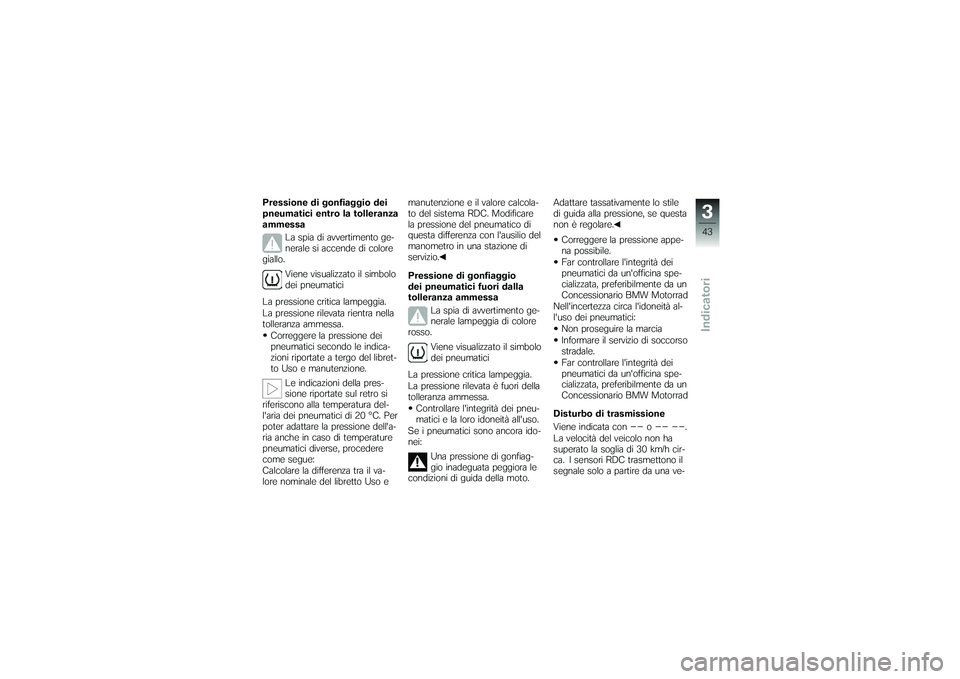

342zIndicatori

Pressione di gonfiaggio dei
pneumatici entro la tolleranza
ammessaLa spia di avvertimento ge-
nerale si accende di colore
giallo.
Viene visualizzato il simbolo
dei pneumatici
La pressione critica lampeggia.
La pressione rilevata rientra nella
tolleranza ammessa. Correggere la pressione dei
pneumatici secondo le indica-
zioni riportate a tergo del libret-
to Uso e manutenzione.
Le indicazioni della pres-
sione riportate sul retro si
riferiscono alla temperatura del-
l'aria dei pneumatici di 20 °C. Per
poter adattare la pressione dell'a-
ria anche in caso di temperature
pneumatici diverse, procedere
come segue:
Calcolare la differenza tra il va-
lore nominale del libretto Uso e manutenzione e il valore calcola-
to del sistema RDC. Modificare
la pressione del pneumatico di
questa differenza con l'ausilio del
manometro in una stazione di
servizio.
Pressione di gonfiaggio
dei pneumatici fuori dalla
tolleranza ammessa
La spia di avvertimento ge-
nerale lampeggia di colore
rosso.
Viene visualizzato il simbolo
dei pneumatici
La pressione critica lampeggia.
La pressione rilevata è fuori della
tolleranza ammessa. Controllare l'integrità dei pneu-
matici e la loro idoneità all'uso.
Se i pneumatici sono ancora ido-
nei:
Una pressione di gonfiag-
gio inadeguata peggiora le
condizioni di guida della moto. Adattare tassativamente lo stile
di guida alla pressione, se questa
non è regolare.
Correggere la pressione appe-
na possibile.
Far controllare l'integrità dei
pneumatici da un'officina spe-
cializzata, preferibilmente da un
Concessionario BMW Motorrad
Nell'incertezza circa l'idoneità al-
l'uso dei pneumatici: Non proseguire la marcia
Informare il servizio di soccorso
stradale.
Far controllare l'integrità dei
pneumatici da un'officina spe-
cializzata, preferibilmente da un
Concessionario BMW Motorrad
Disturbo di trasmissione
Viene indicata con
--
o-- --
.
La velocità del veicolo non ha
superato la soglia di 30 km/h cir-
ca. I sensori RDC trasmettono il
segnale solo a partire da una ve-

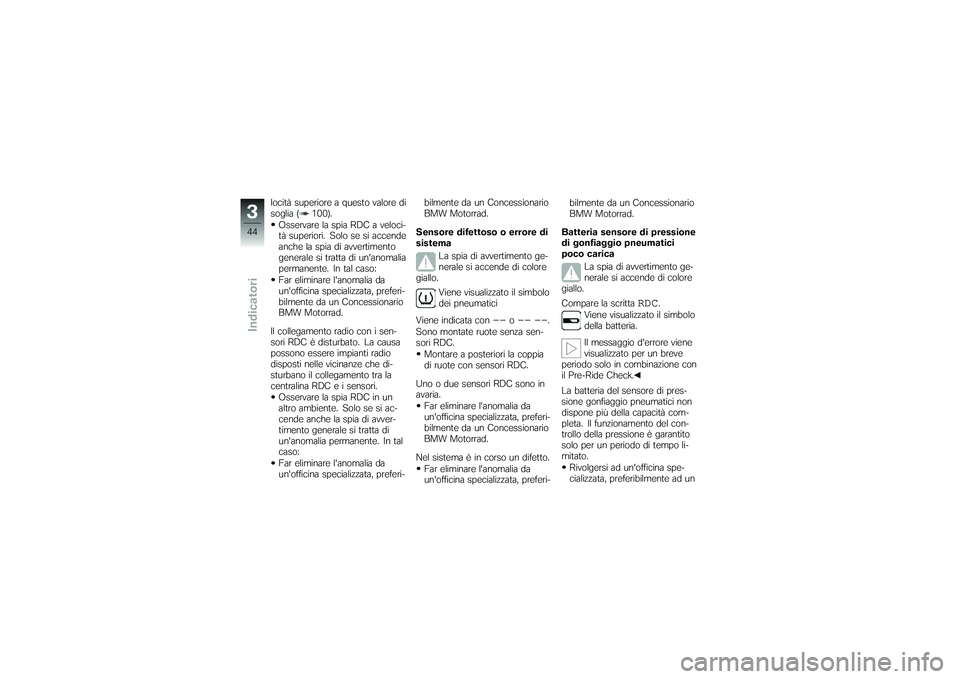

343zIndicatori

locità superiore a questo valore di
soglia ( 100).Osservare la spia RDC a veloci-
tà superiori. Solo se si accende
anche la spia di avvertimento
generale si tratta di un'anomalia
permanente. In tal caso:
Far eliminare l'anomalia da
un'officina specializzata, preferi-
bilmente da un Concessionario
BMW Motorrad.
Il collegamento radio con i sen-
sori RDC è disturbato. La causa
possono essere impianti radio
disposti nelle vicinanze che di-
sturbano il collegamento tra la
centralina RDC e i sensori. Osservare la spia RDC in un
altro ambiente. Solo se si ac-
cende anche la spia di avver-
timento generale si tratta di
un'anomalia permanente. In tal
caso:
Far eliminare l'anomalia da
un'officina specializzata, preferi- bilmente da un Concessionario
BMW Motorrad.
Sensore difettoso o errore di
sistema La spia di avvertimento ge-
nerale si accende di colore
giallo.
Viene visualizzato il simbolo
dei pneumatici
Viene indicata con
--
o-- --
.
Sono montate ruote senza sen-
sori RDC. Montare a posteriori la coppia
di ruote con sensori RDC.
Uno o due sensori RDC sono in
avaria. Far eliminare l'anomalia da
un'officina specializzata, preferi-
bilmente da un Concessionario
BMW Motorrad.
Nel sistema è in corso un difetto. Far eliminare l'anomalia da
un'officina specializzata, preferi- bilmente da un Concessionario
BMW Motorrad.
Batteria sensore di pressione
di gonfiaggio pneumatici
poco carica La spia di avvertimento ge-
nerale si accende di colore
giallo.
Compare la scritta
RDC
.
Viene visualizzato il simbolo
della batteria.
Il messaggio d'errore viene
visualizzato per un breve
periodo solo in combinazione con
il Pre-Ride Check.
La batteria del sensore di pres-
sione gonfiaggio pneumatici non
dispone più della capacità com-
pleta. Il funzionamento del con-
trollo della pressione è garantito
solo per un periodo di tempo li-
mitato.
Rivolgersi ad un'officina spe-
cializzata, preferibilmente ad un
344zIndicatori

Concessionario BMW Motor-

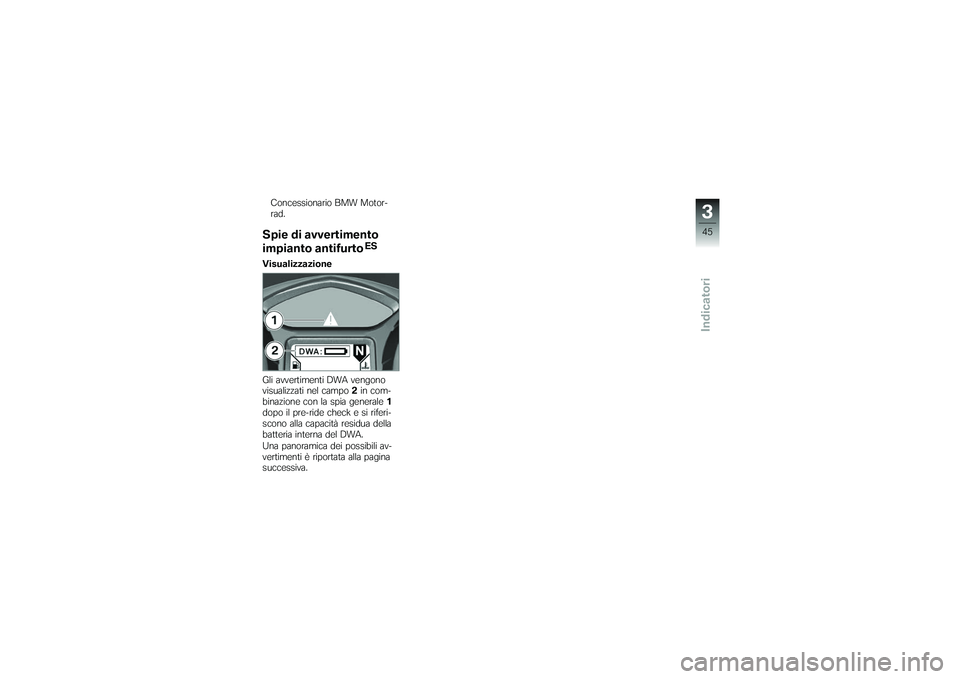

rad.Spie di avvertimento
impianto antifurto
ES
Visualizzazione
Gli avvertimenti DWA vengono
visualizzati nel campo 2in com-
binazione con la spia generale 1
dopo il pre-ride check e si riferi-
scono alla capacità residua della
batteria interna del DWA.
Una panoramica dei possibili av-
vertimenti è riportata alla pagina
successiva.
345zIndicatori

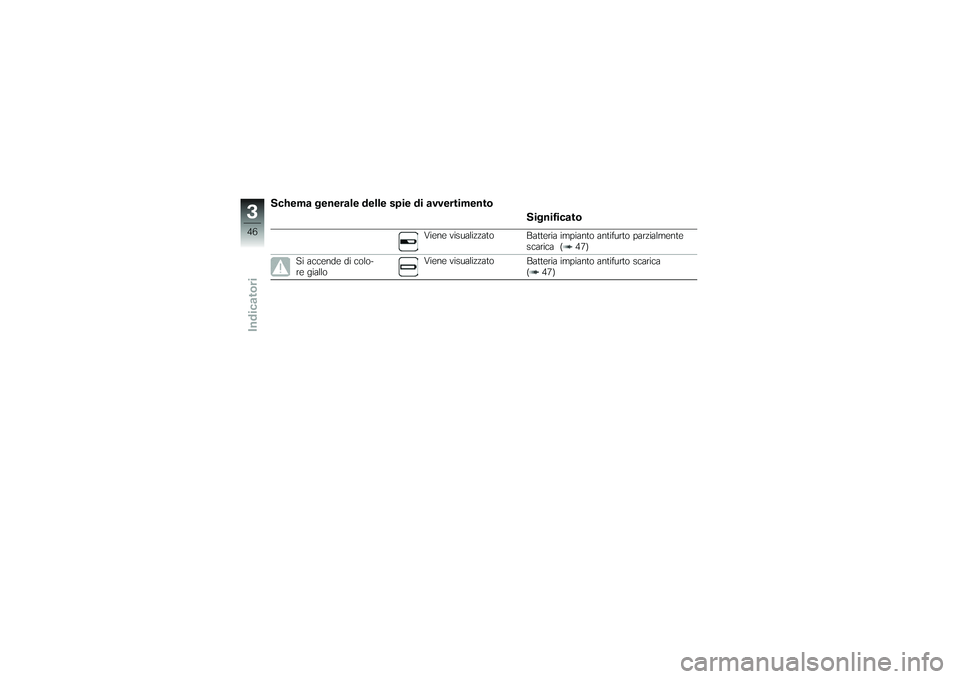

Schema generale delle spie di avvertimentoSignificato
Viene visualizzatoBatteria impianto antifurto parzialmente
scarica ( 47)
Si accende di colo-
re giallo Viene visualizzato
Batteria impianto antifurto scarica
( 47)

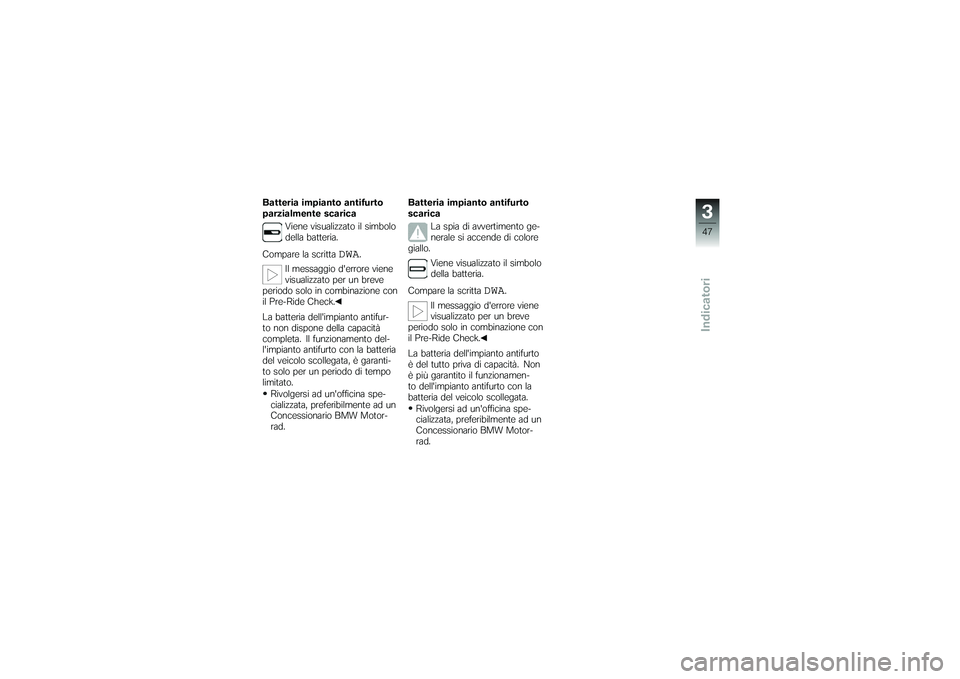

346zIndicatori

Batteria impianto antifurto
parzialmente scaricaViene visualizzato il simbolo
della batteria.
Compare la scritta
DWA
.
Il messaggio d'errore viene
visualizzato per un breve
periodo solo in combinazione con
il Pre-Ride Check.
La batteria dell'impianto antifur-
to non dispone della capacità
completa. Il funzionamento del-
l'impianto antifurto con la batteria
del veicolo scollegata, è garanti-
to solo per un periodo di tempo
limitato.
Rivolgersi ad un'officina spe-
cializzata, preferibilmente ad un
Concessionario BMW Motor-
rad. Batteria impianto antifurto
scarica
La spia di avvertimento ge-
nerale si accende di colore
giallo.
Viene visualizzato il simbolo
della batteria.
Compare la scritta
DWA
.
Il messaggio d'errore viene
visualizzato per un breve
periodo solo in combinazione con
il Pre-Ride Check.
La batteria dell'impianto antifurto
è del tutto priva di capacità. Non
è più garantito il funzionamen-
to dell'impianto antifurto con la
batteria del veicolo scollegata.
Rivolgersi ad un'officina spe-
cializzata, preferibilmente ad un
Concessionario BMW Motor-
rad.
