BMW MOTORRAD K 1200 R 2006 Livret de bord (in French)

Vues d'ensemble
Vue d'ensemble côté gauche . . 11
Vue d'ensemble côté droit . . . . . 13
Sous la selle . . . . . . . . . . . . . . . . . . 15
Commodo côté gauche . . . . . . . . 16
Commodo côté droit . . . . . . . . . . . 17
Combiné d'instruments . . . . . . . . 18
Projecteur . . . . . . . . . . . . . . . . . . . . . 19
29zVues d'ensemble

210zVues d'ensemble

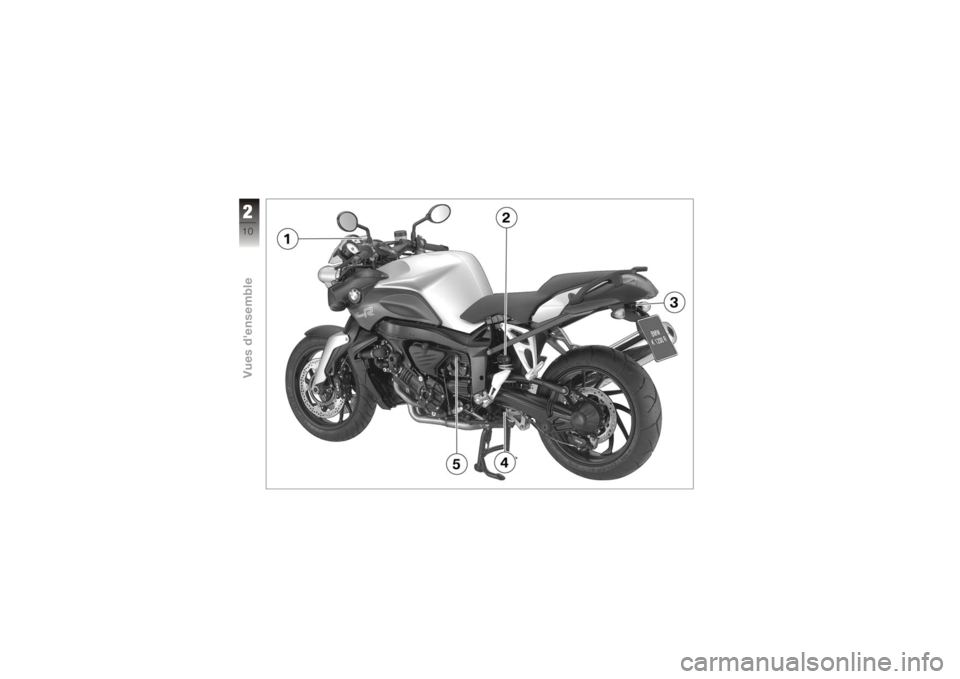

Vue d'ensemble côté
gauche1Réservoir de liquide
d'embrayage ( 98)
2 Réglage de la précharge
du ressort arrière ( 59)
3 Serrure de selle, en
dessous du feu arrière
( 55)
4 Réglage de l'amortisseur
arrière ( 60)
5 Prise électrique ( 82)
211zVues d'ensemble

212zVues d'ensemble

Vue d'ensemble côté
droit1Indicateur du niveau
d'huile moteur ( 91)
2 Orifice de remplissage
du carburant ( 73)
3 Compartiment de la bat-
terie ( 124)
4 Réservoir de liquide de
frein avant ( 96)
5 Plaque constructeur
6 Numéro de châssis
7 Réservoir de liquide de
frein arrière ( 97)
213zVues d'ensemble

214zVues d'ensemble

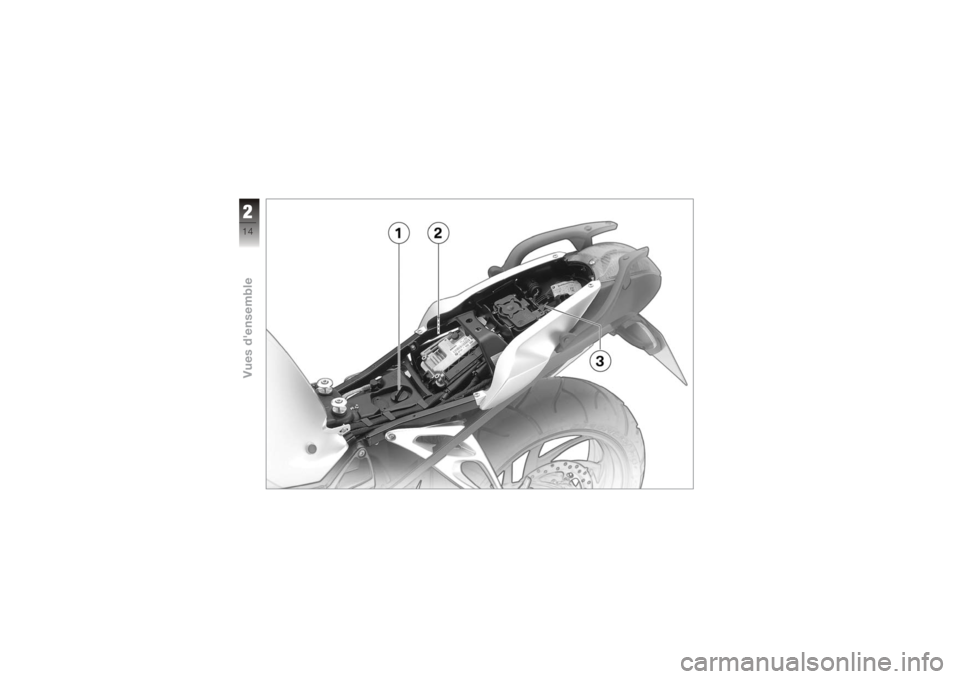

Sous la selle1Orifice de remplissage de
l'huile moteur ( 92)
2 Outillage de bord ( 90)
3 Support pour casque
( 57)
215zVues d'ensemble

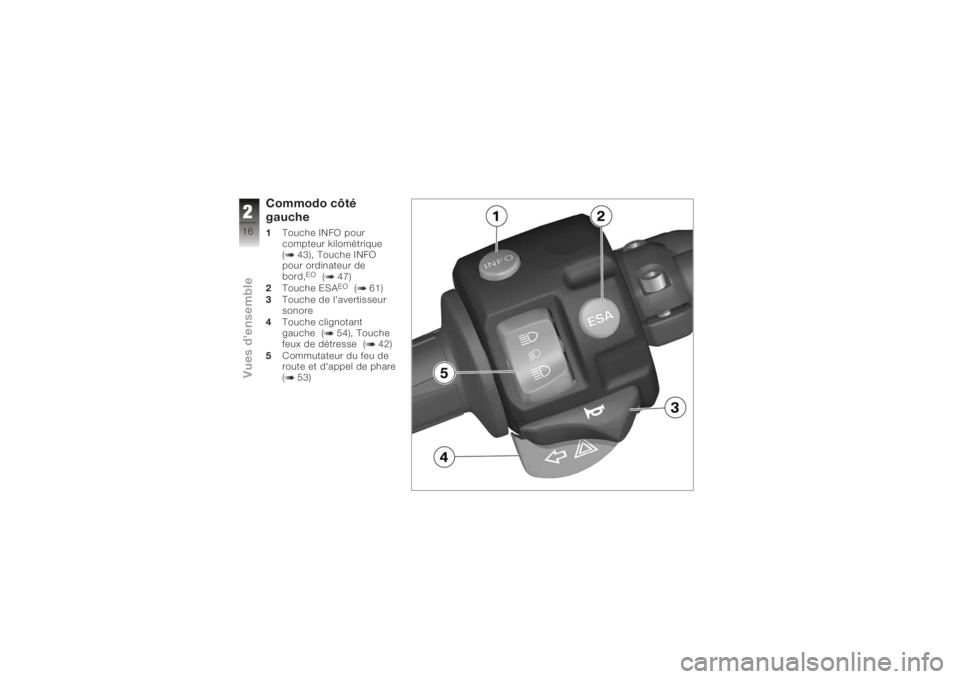

Commodo côté
gauche1Touche INFO pour
compteur kilométrique
( 43), Touche INFO
pour ordinateur de
bord,
EO
( 47)
2 Touche ESA
EO
( 61)
3 Touche de l'avertisseur
sonore
4 Touche clignotant
gauche ( 54), Touche
feux de détresse ( 42)
5 Commutateur du feu de
route et d'appel de phare
( 53)
216zVues d'ensemble

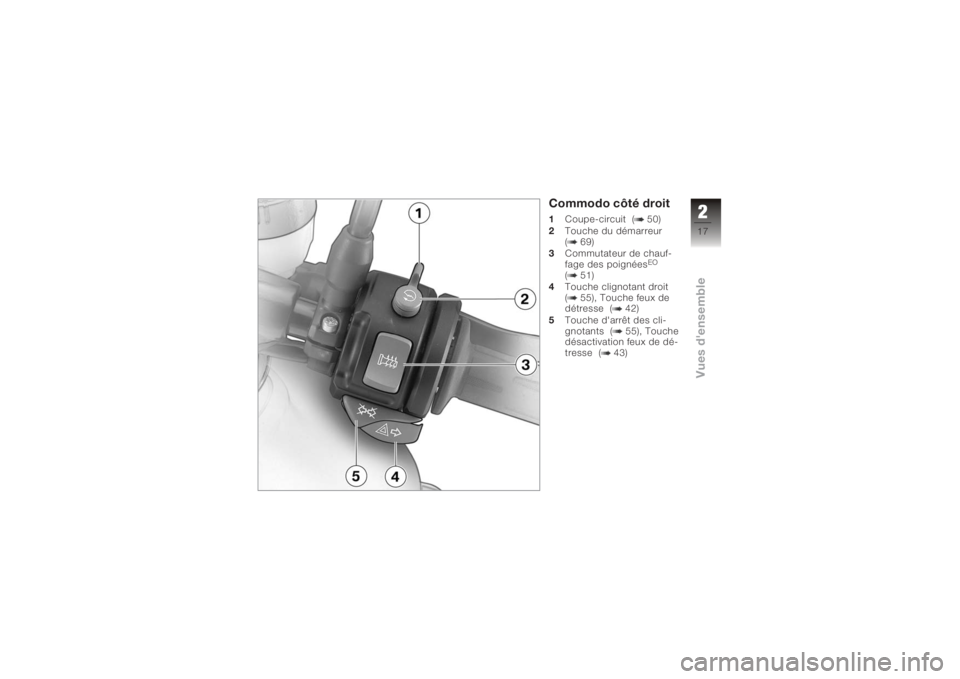

Commodo côté droit1Coupe-circuit ( 50)
2 Touche du démarreur
( 69)
3 Commutateur de chauf-
fage des poignées
EO
( 51)
4 Touche clignotant droit
( 55), Touche feux de
détresse ( 42)
5 Touche d'arrêt des cli-
gnotants ( 55), Touche
désactivation feux de dé-
tresse ( 43)
217zVues d'ensemble

Combiné
d'instruments1Compteur de vitesse
2 Compte-tours
3 Voyants d'alerte et té-
moins ( 22)
4 Ecran multifonctions
( 22)
5 Voyant de l'alarme antivol
(EO) et capteur de l'éclai-
rage des instruments
6 Utilisation du compteur
kilométrique ( 43)
L'éclairage du combiné
d'instruments est équi-
pé d'une inversion jour/nuit
automatique.
218zVues d'ensemble
