gloeilampen zijn hiervan het

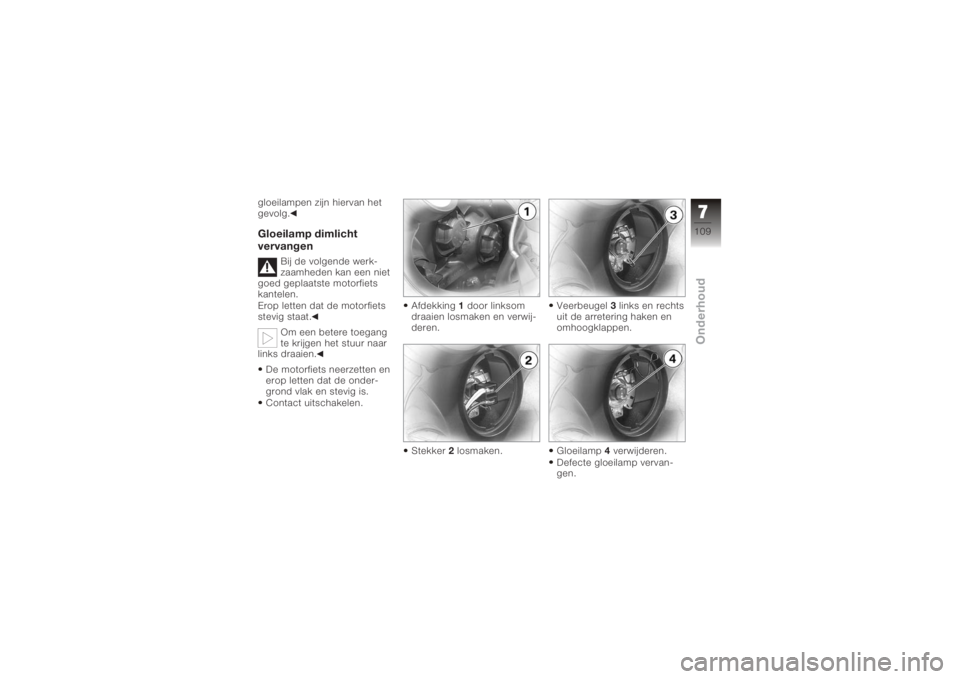

gevolg.Gloeilamp dimlicht
vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
Om een betere toegang
te krijgen het stuur naar
links draaien.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen. Afdekking
1door linksom
draaien losmaken en verwij-
deren.
Stekker 2losmaken. Veerbeugel
3links en rechts
uit de arretering haken en
omhoogklappen.
Gloeilamp 4verwijderen.
Defecte gloeilamp vervan-
gen.
7109zOnderhoud

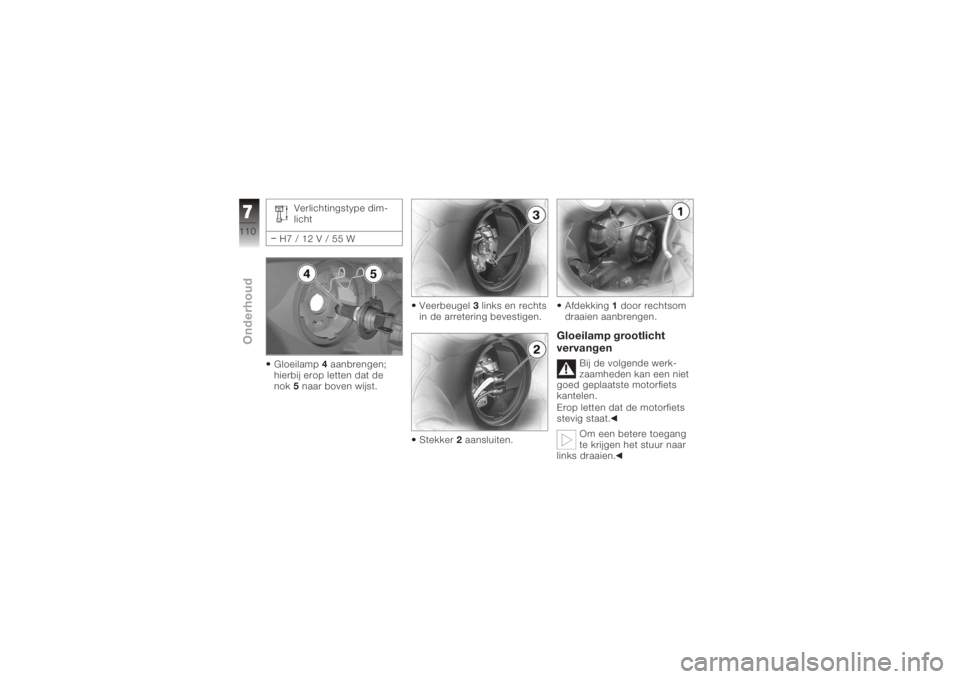

Verlichtingstype dim-
licht
H7/12V/55W
Gloeilamp 4aanbrengen;
hierbij erop letten dat de
nok 5naar boven wijst. Veerbeugel
3links en rechts
in de arretering bevestigen.
Stekker 2aansluiten. Afdekking
1door rechtsom
draaien aanbrengen.
Gloeilamp grootlicht
vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
Om een betere toegang
te krijgen het stuur naar
links draaien.
7110zOnderhoud

De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen.
Afdekking1door linksom
draaien losmaken en verwij-
deren. Stekker
2losmaken.
Veerbeugel 3links en rechts
uit de arretering haken en
omhoogklappen. Gloeilamp
4verwijderen.
Defecte gloeilamp vervan-
gen.
Verlichtingstype groot-
licht
H7/12V/55W
7111zOnderhoud

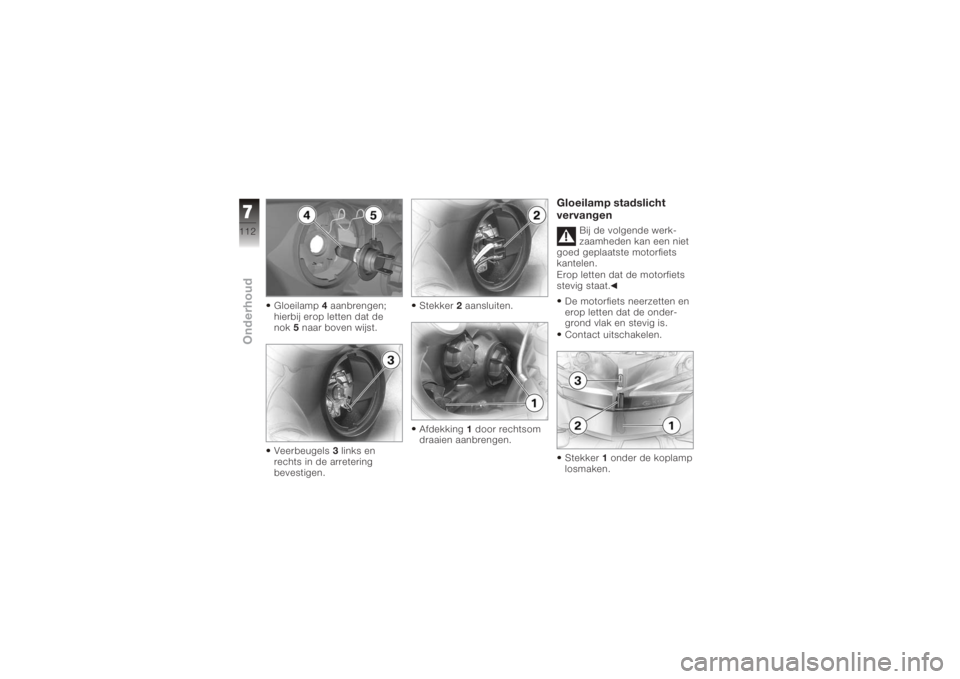

Gloeilamp4aanbrengen;
hierbij erop letten dat de
nok 5naar boven wijst.
Veerbeugels 3links en
rechts in de arretering
bevestigen. Stekker
2aansluiten.
Afdekking 1door rechtsom
draaien aanbrengen.
Gloeilamp stadslicht
vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen.
Stekker 1onder de koplamp
losmaken.
7112zOnderhoud

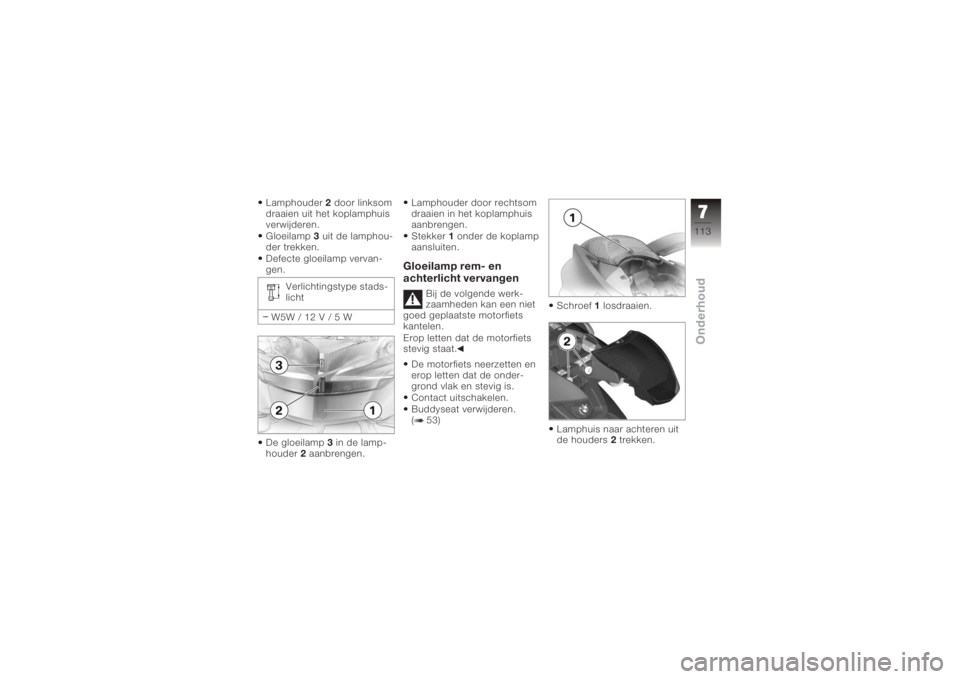

Lamphouder2door linksom
draaien uit het koplamphuis
verwijderen.
Gloeilamp 3uit de lamphou-
der trekken.
Defecte gloeilamp vervan-
gen.
Verlichtingstype stads-
licht
W5W / 12 V / 5 W
De gloeilamp 3in de lamp-
houder 2aanbrengen. Lamphouder door rechtsom
draaien in het koplamphuis
aanbrengen.
Stekker
1onder de koplamp
aansluiten.
Gloeilamp rem- en
achterlicht vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen.
Buddyseat verwijderen.
( 53) Schroef
1losdraaien.
Lamphuis naar achteren uit
de houders 2trekken.
7113zOnderhoud

Lamphouder3door links-
om draaien uit het lamphuis
verwijderen.
Gloeilamp 4in de houder 5
drukken en door linksom
draaien verwijderen. Defecte gloeilamp vervan-
gen.
Soort lamp van achter-
/remlicht
P21W / 12 V / 21 W
Gloeilamp 4in de houder 5
drukken en door rechtsom
draaien vastzetten. Lamphouder
3rechtsom
draaiend in het lamphuis
aanbrengen.
Lamphuis in steunen 2aan-
brengen.
7114zOnderhoud

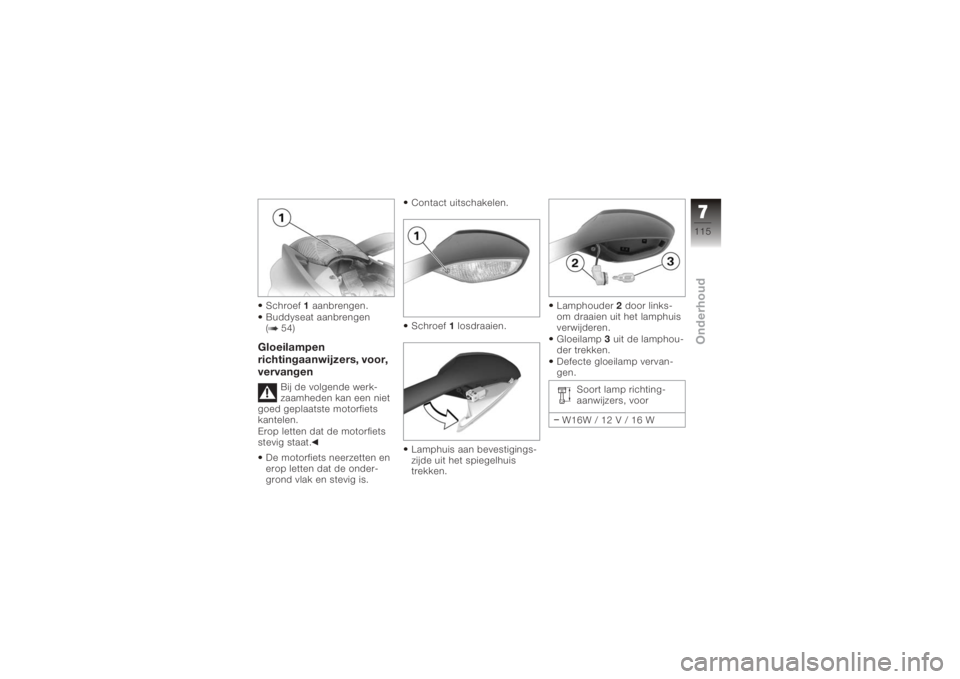

Schroef1aanbrengen.
Buddyseat aanbrengen
( 54)Gloeilampen
richtingaanwijzers, voor,
vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is. Contact uitschakelen.
Schroef
1losdraaien.
Lamphuis aan bevestigings-
zijde uit het spiegelhuis
trekken. Lamphouder
2door links-
om draaien uit het lamphuis
verwijderen.
Gloeilamp 3uit de lamphou-
der trekken.
Defecte gloeilamp vervan-
gen.
Soort lamp richting-
aanwijzers, voor
W16W / 12 V / 16 W
7115zOnderhoud

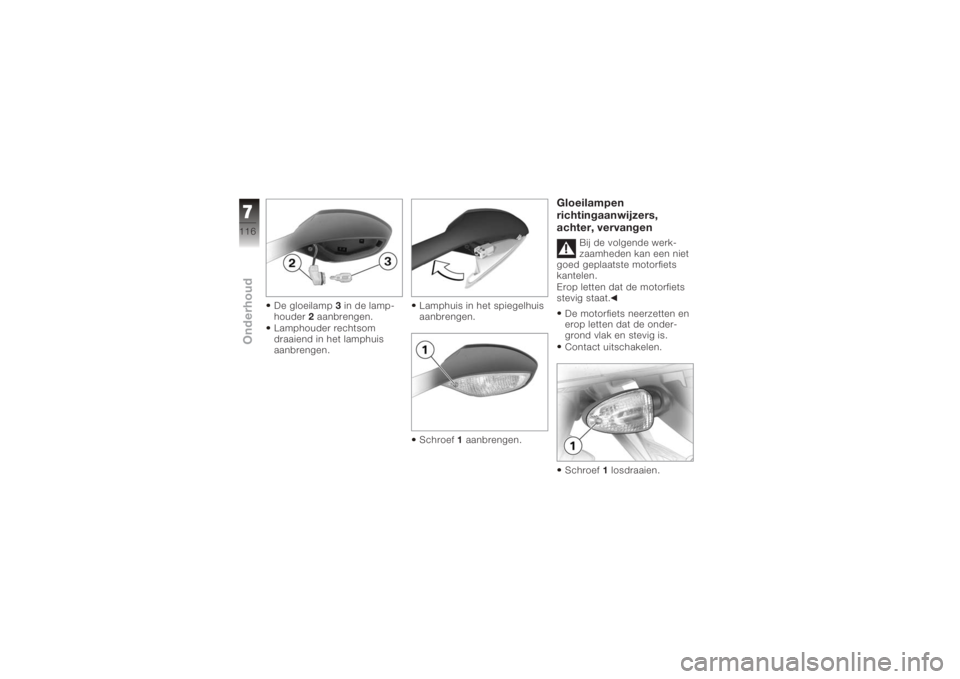

De gloeilamp3in de lamp-
houder 2aanbrengen.
Lamphouder rechtsom
draaiend in het lamphuis
aanbrengen. Lamphuis in het spiegelhuis
aanbrengen.
Schroef
1aanbrengen.
Gloeilampen
richtingaanwijzers,
achter, vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen.
Schroef 1losdraaien.
7116zOnderhoud

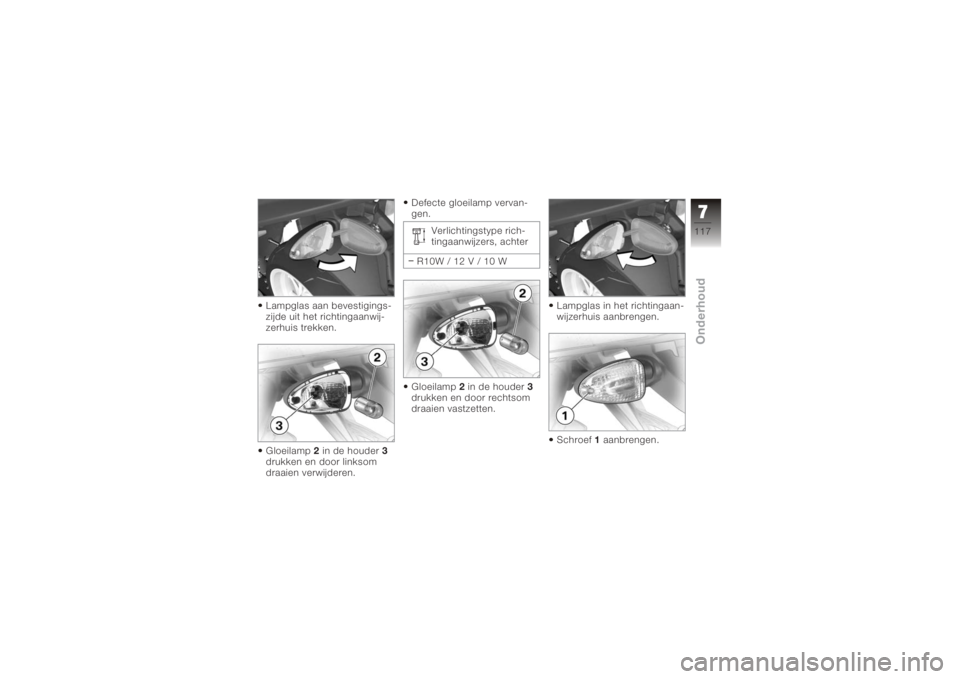

Lampglas aan bevestigings-
zijde uit het richtingaanwij-
zerhuis trekken.
Gloeilamp2in de houder 3
drukken en door linksom
draaien verwijderen. Defecte gloeilamp vervan-
gen.
Verlichtingstype rich-
tingaanwijzers, achter
R10W / 12 V / 10 W
Gloeilamp 2in de houder 3
drukken en door rechtsom
draaien vastzetten. Lampglas in het richtingaan-
wijzerhuis aanbrengen.
Schroef
1aanbrengen.
7117zOnderhoud

Starten met
hulpstartkabels
De bedrading naar de
contactdoos is niet be-
rekend op het starten van de
motor m.b.v. hulpstartkabels.
Een te hoge stroomsterkte
kan tot brand of schade aan
de boordelektronica leiden.
Bij starthulp de contactdoos
niet gebruiken.
Het aanraken van onder
spanning staande delen
van het ontstekingssysteem
bij draaiende motor kan tot
elektrische schokken leiden.
Bij draaiende motor geen on-
derdelen van het ontstekings-
systeem aanraken.
Door contact tussen de
pooltangen van de start-
kabels en de motorfiets kan
kortsluiting ontstaan.
Alleen startkabels met volle- dig geïsoleerde pooltangen
gebruiken.
Starthulp met een ho-
gere spanning dan 12 V
kan tot schade aan de boord-
elektronica leiden.
De accu van het stroomle-
verende voertuig moet een
spanning van 12 V hebben.
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
Tijdens de starthulp de accu
niet van het boordnet los-
maken.
Het accuvakdeksel verwij-
deren. ( 120)
De motor van de stroomle-
verende motorfiets tijdens
de starthulp laten draaien.
De rode hulpstartkabel eerst
op de pluspool van de ont- laden accu en daarna op de
pluspool van de hulpaccu
aansluiten.
De zwarte hulpstartkabel op
de minpool van de hulpac-
cu en daarna op de minpool
van de ontladen accu aan-
sluiten.
De motorfiets met de ont-
laden accu normaal star-
ten. Bij het mislukken van
de startpoging, ter bescher-
ming van de startmotor en
de hulpaccu, pas na enkele
minuten weer een nieuwe
startpoging ondernemen.
Beide motoren enkele mi-
nuten laten draaien, voordat
de hulpstartkabels worden
losgemaakt.
De hulpstartkabels eerst
losmaken van de minpool
en vervolgens van de plus-
pool.
Het accuvakdeksel aan-
brengen. ( 121)
