BMW MOTORRAD K 1200 S 2006 Handleiding (in Dutch)

Overzichten
Linker zijaanzicht . . . . . . . . . . . . . . 11
Rechter zijaanzicht . . . . . . . . . . . . 13
Onder de buddyseat . . . . . . . . . . . 14
Stuurhendel, links . . . . . . . . . . . . . 15
Stuurhendel, rechts . . . . . . . . . . . . 16
Instrumentenpaneel . . . . . . . . . . . 17
Koplamp . . . . . . . . . . . . . . . . . . . . . . 18
29zOverzichten

210zOverzichten

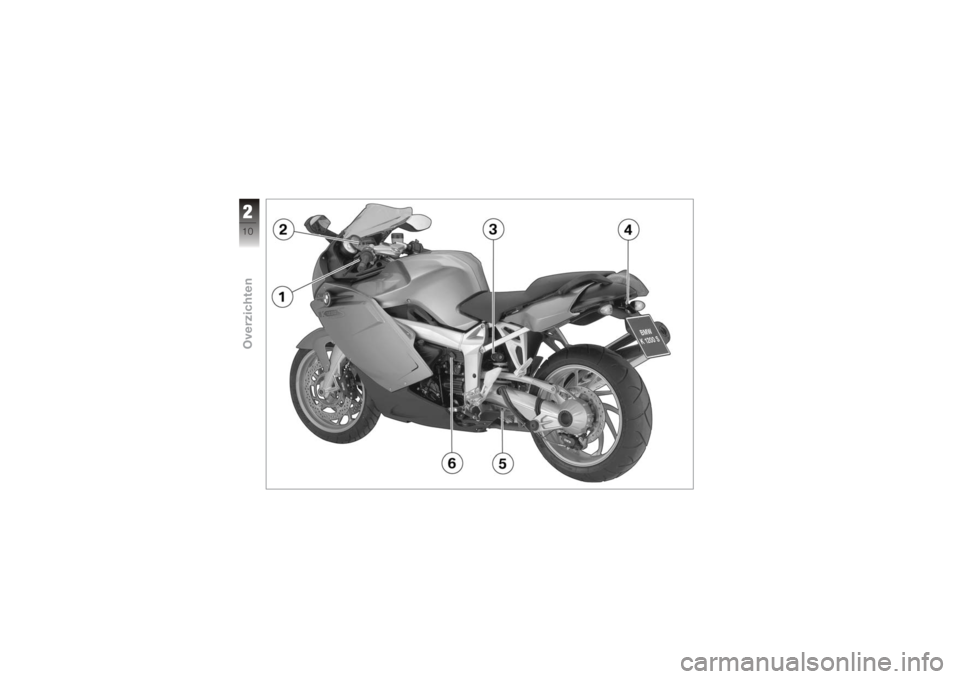

Linker zijaanzicht1Instelling koplamphoogte
( 52)
2 Koppelingsvloeistofreser-
voir ( 96)
3 Instelling veervoorspan-
ning achter ( 57)
4 Buddyseatslot onder
achterlicht ( 53)
5 Schokdemper achter in-
stellen ( 58)
6 Contactdoos ( 80)
211zOverzichten

212zOverzichten

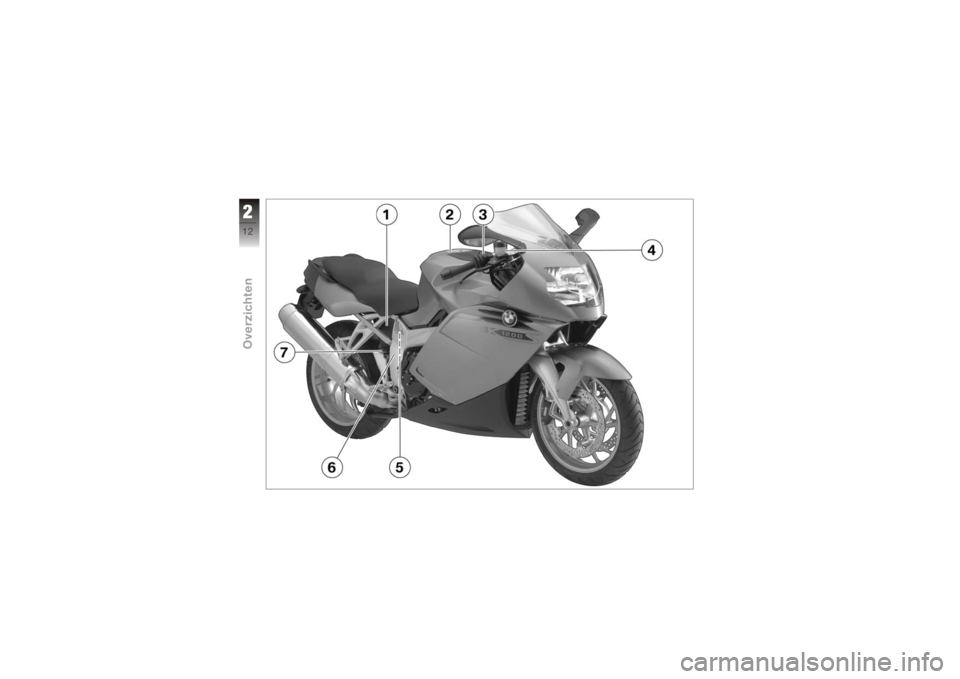

Rechter zijaanzicht1Aanduiding motoroliepeil
( 89)
2 Vulopening benzinetank
( 71)
3 Accubak ( 121)
4 Remvloeistofreservoir,
voor ( 94)
5 Typeplaatje op framebuis
achter
6 Framenummer, aan rech-
ter zijkant voor
7 Remvloeistofreservoir,
achter ( 95)
213zOverzichten

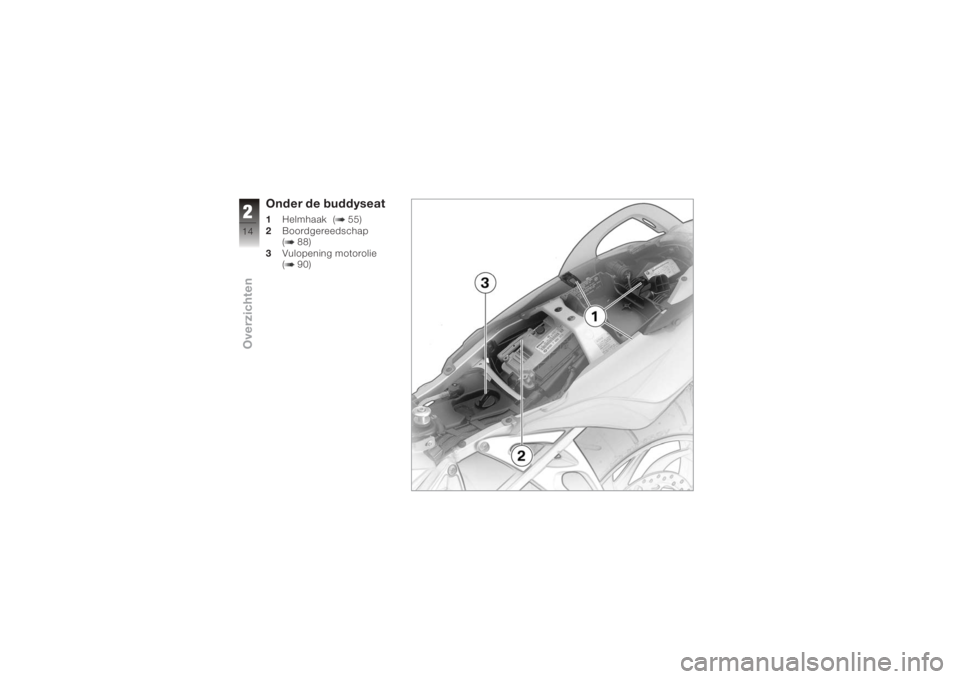

Onder de buddyseat1Helmhaak ( 55)
2 Boordgereedschap
( 88)
3 Vulopening motorolie
( 90)
214zOverzichten

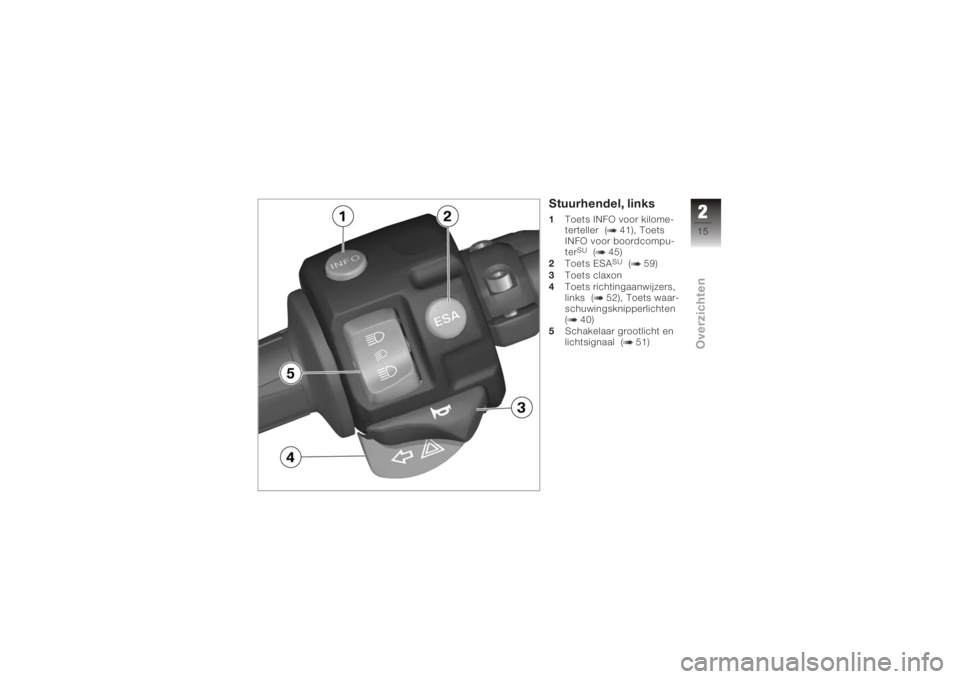

Stuurhendel, links1Toets INFO voor kilome-
terteller ( 41), Toets
INFO voor boordcompu-
ter
SU
( 45)
2 Toets ESA
SU
( 59)
3 Toets claxon
4 Toets richtingaanwijzers,
links ( 52), Toets waar-
schuwingsknipperlichten
( 40)
5 Schakelaar grootlicht en
lichtsignaal ( 51)
215zOverzichten

Stuurhendel, rechts1Noodstopschakelaar
( 48)
2 Toets startmotor ( 66)
3 Schakelaar handvatver-
warming
SU
( 49)
4 Toets richtingaanwijzers,
rechts ( 53), Toets
waarschuwingsknipper-
lichten ( 40)
5 Toets richtingaanwijzers
uit ( 53), Toets waar-
schuwingsknipperlichten
uit ( 41)
216zOverzichten

Instrumentenpaneel1 Toerenteller
2 Snelheidsmeter
3 Waarschuwings- en con-
trolelampen ( 20)
4 Multifunctioneel display
( 20)
5 Controlelamp DWA (SU)
en sensor instrumenten-
verlichting
6 Bediening kilometerteller
( 41)
De verlichting van het
instrumentenpaneel
is met een automatische
dag-/nachtomschakeling
uitgerust.
217zOverzichten

Koplamp1Grootlicht
2 Dimlicht
3 Lamp stadslicht
218zOverzichten
