BMW MOTORRAD K 1200 S 2006 Manual de instrucciones (in Spanish)

Indicadores
Pantalla multifunción . . . . . . . . . . 20
Testigos de control y de
advertencia . . . . . . . . . . . . . . . . . . . 20
Testigo de advertencia del
ABS .......................... 20
Indicadores de
funcionamiento . . . . . . . . . . . . . . . . 21
Indicadores de advertencia . . . . 21
Indicadores de advertencia del
control de presión de
neumáticos RDC
EO
............ 29
Indicadores de advertencia del
ABS .......................... 33

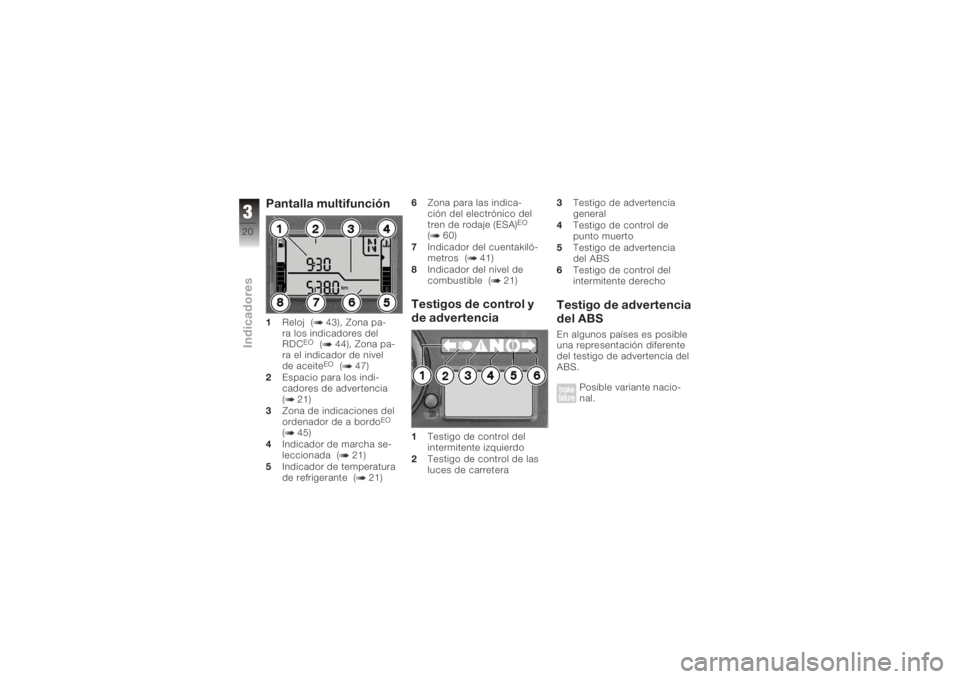

319zIndicadores

Pantalla multifunción1Reloj ( 43), Zona pa-
ra los indicadores del
RDC
EO
( 44), Zona pa-
ra el indicador de nivel
de aceiteEO
( 47)
2 Espacio para los indi-
cadores de advertencia
( 21)
3 Zona de indicaciones del
ordenador de a bordo
EO
( 45)
4 Indicador de marcha se-
leccionada ( 21)
5 Indicador de temperatura
de refrigerante ( 21) 6
Zona para las indica-
ción del electrónico del
tren de rodaje (ESA)
EO
( 60)
7 Indicador del cuentakiló-
metros ( 41)
8 Indicador del nivel de
combustible ( 21)
Testigos de control y
de advertencia1Testigo de control del
intermitente izquierdo
2 Testigo de control de las
luces de carretera 3
Testigo de advertencia
general
4 Testigo de control de
punto muerto
5 Testigo de advertencia
del ABS
6 Testigo de control del
intermitente derecho
Testigo de advertencia
del ABSEn algunos países es posible
una representación diferente
del testigo de advertencia del
ABS.
Posible variante nacio-
nal.
320zIndicadores

Indicadores de
funcionamientoNivel de combustible
Los segmentos debajo
del símbolo del surtidor
de gasolina indican la canti-
dad de combustible restante.
Marcha
Se indica la marcha se-
leccionada.
Si no hay ninguna marcha en-
granada, el indicador de cam-
bio indica N y el testigo de
control de punto muerto se
enciende.
Temperatura del líquido
refrigerante
Los segmentos debajo
del símbolo de tempe-
ratura indican el nivel de la
temperatura del líquido refri-
gerante.
Indicadores de
advertenciaRepresentación
Todas las advertencias se in-
dican mediante testigos de
advertencia o indicaciones y
símbolos en la pantalla mul-
tifunción, y en algunos casos
se ilumina también el testi-
go de advertencia general en
color rojo o en amarillo. Si
existen varias advertencias,
se muestran todos los testi-
gos de control y símbolos de
advertencia correspondientes.
Las advertencias van mos-
trándose de forma alterna.
321zIndicadores

Vista general de los indicadores de advertencia
Representación Significado
Se ilumina en
amarilloSe muestra la ad-
vertencia
EWS!
EWS activo ( 24)
Se ilumina en
amarillo La advertencia
FUEL!
parpadea
Se ha alcanzado el nivel de reserva
( 24)
Se ilumina en rojo El indicador de
temperatura par-
padeaTemperatura del líquido refrigerante
demasiado alta ( 24)
Se ilumina en
amarillo Aparece
Sistema electrónico del motor
( 25)
Parpadea en rojo Aparece Presión de aceite del motor insufi-
ciente ( 25)
Se muestra con
la advertencia
CHECK OIL
Nivel de aceite de motor demasiado
bajo ( 26)
Se ilumina en rojo Aparece
Corriente de carga de batería insufi-
ciente ( 26)
Se ilumina en
amarillo Se muestra la
advertencia
LAMPR!
Avería en la lámpara trasera ( 27)
322zIndicadores

RepresentaciónSignificado
Se muestra la
advertenciaLAMPF!
Avería en la lámpara delantera
( 27)
Se ilumina en
amarillo Se muestra la
advertencia
LAMPS!
Avería en las lámparas ( 28)
Aparece Advertencia sobre hielo ( 28)
Se muestra la
advertencia
DWALO!
Batería de la alarma antirrobo (EO)
débil ( 28)
Se ilumina en
amarillo Se muestra la ad-
vertencia
DWA!
Batería de la alarma antirrobo (EO)
vacía ( 29)
323zIndicadores

EWS activoEl testigo de advertencia
general se ilumina en
amarillo.
Se muestra la advertenciaEWS!
.
La llave utilizada no está
autorizada para el arranque o
la comunicación entre la llave
y el sistema electrónico del
motor está interrumpida. Retirar la llave situada en el
encendido.
Utilizar la llave de repuesto.
A ser posible, encargar la
sustitución de la llave de-
fectuosa en un Concesiona-
rio BMW Motorrad.
Se ha alcanzado el nivel de
reserva El testigo de advertencia
general se ilumina en
amarillo. La advertencia
FUEL!
parpa-
dea.
La falta de combustible
puede provocar fallos de
combustión y que el motor se
apague repentinamente. Los
fallos de combustión pueden
dañar el catalizador, el paro
repentino del motor puede
provocar accidentes.
No agotar el contenido del
depósito de combustible.
Se muestra la autonomía
prevista.
En el depósito queda como
máximo la reserva de com-
bustible. Cantidad de reserva
de combustible
4l
Repostar ( 72) Temperatura del líquido
refrigerante demasiado alta
El testigo de advertencia
general se ilumina en
rojo.
El indicador de tempera-
tura parpadea.
En caso de sobrecalen-
tamiento del motor, la
continuación de la marcha
puede provocar daños en el
motor.
Observar siempre las medi-
das descritas más abajo.
La temperatura del líquido re-
frigerante es demasiado alta.
Si es posible, para que el
motor se refrigere, conducir
en carga parcial.
Apagar el motor en reten-
ciones, pero dejar el encen-
dido conectado para que el
ventilador siga funcionando.
Si la temperatura del refri-
gerante se eleva con dema-
324zIndicadores

siada frecuencia, se reco-
mienda acudir lo antes posi-
ble a un taller especializado,
a ser posible a un Conce-
sionario BMW Motorrad.
Sistema electrónico del
motor El testigo de advertencia
general se ilumina en
amarillo.
Se indica el símbolo del
sistema electrónico del
motor.
El motor se encuentra en
funcionamiento de emer-
gencia. Es probable que esté
disponible solo una potencia
reducida del motor la cual, en
maniobras de adelantamien-
to, pude provocar situaciones
peligrosas.
Adaptar la conducción a la
potencia actual del motor,
que probablemente se ha
reducido. La unidad de mando del sis-
tema electrónico del motor
ha diagnosticado una ave-
ría. En casos excepcionales,
el motor se apaga y no pue-
de volver a arrancarse. En el
resto de casos, el motor con-
tinúa funcionando en modo
de emergencia.
Se puede proseguir la mar-
cha, pero es posible que no
se disponga de la potencia
del motor acostumbrada.
Se recomienda acudir a un
taller especializado, a ser
posible a un Concesionario
BMW Motorrad, para subsa-
nar el fallo.
Presión de aceite del motor
insuficiente El testigo de adverten-
cia general parpadea en
rojo. Se indica el símbolo de
presión de aceite del
motor.
La presión de aceite del cir-
cuito de lubricación es dema-
siado baja. Cuando se en-
ciende el testigo de adver-
tencia parar de inmediato y
apagar el motor.
La advertencia de pre-
sión de aceite de motor
insuficiente no cumple la fun-
ción de un control del nivel
de aceite. El nivel de aceite
correcto sólo se puede con-
trolar en el indicador de nivel
de aceite.
La causa de la advertencia de
presión de aceite de motor
insuficiente puede ser que el
nivel de aceite de motor sea
demasiado bajo.
Comprobar el nivel de acei-
te del motor ( 89)
325zIndicadores

Si el nivel de aceite del motor
es demasiado bajo:Añadir aceite de motor
( 90)
En caso de mostrarse la ad-
vertencia de presión de acei-
te de motor insuficiente con
el nivel de aceite de motor
correcto: Aparte del nivel de acei-
te demasiado bajo, hay
otros problemas en el motor
que pueden activar el testigo
de advertencia de presión de
aceite insuficiente. En esos
casos, continuar la marcha
puede provocar daños en el
motor.
Si aparece esta advertencia a
pesar de que el nivel de acei-
te del motor es correcto: No
continuar la marcha.
No continuar la marcha.
Se recomienda acudir a un
taller especializado, a ser posible a un Concesionario
BMW Motorrad, para subsa-
nar el fallo.
Nivel de aceite de motor
demasiado bajo Se muestra el símbolo
del nivel de aceite con la
advertencia
CHECK OIL
.
El sensor electrónico del ni-
vel de aceite ha registrado un
nivel de aceite del motor de-
masiado bajo.
El nivel de aceite del motor
solo se puede determinar
comprobando el indicador de
nivel de aceite. En la próxima
parada de repostaje: Comprobar el nivel de acei-
te del motor ( 89)
Si el nivel de aceite del motor
es demasiado bajo: Añadir aceite de motor
( 90) Si en la pantalla aparece la
indicación "Comprobar el ni-
vel de aceite" a pesar de que
el indicador muestra un nivel
de aceite correcto, es proba-
ble que el sensor del nivel de
aceite esté averiado.
Acudir a un taller especia-
lizado, a ser posible a un
Concesionario BMW Mo-
torrad.
Corriente de carga de
batería insuficiente El testigo de advertencia
general se ilumina en
rojo.
Se indica el símbolo de
carga de la batería.
Una batería descargada
puede causar una pa-
rada inesperada del motor y
originar con ello una situación
peligrosa.
Encargar lo más rápidamente
326zIndicadores

posible la reparación de la
avería.Si ya no se carga la ba-
tería, proseguir la mar-
cha puede provocar una des-
carga completa y dañar irre-
mediablemente la batería.
Si es posible, no proseguir la
marcha.
La batería no se carga.
Se puede proseguir la mar-
cha hasta que se descargue
la batería. No obstante, el
motor se puede parar sin
previo aviso y la batería se
puede descargar por com-
pleto y averiarse irremedia-
blemente.
Se recomienda acudir a un
taller especializado, a ser
posible a un Concesionario
BMW Motorrad, para subsa-
nar el fallo. Avería en la lámpara trasera
El testigo de advertencia
general se ilumina en
amarillo.
Se muestra la advertencia
LAMPR!
.
El hecho de que se fun-
da una lámpara de la
motocicleta supone un riesgo
para la seguridad, ya que es
posible que los otros conduc-
tores no vean al conductor ni
la máquina.
Sustituir las lámparas de-
fectuosas con la mayor bre-
vedad posible; es aconse-
jable disponer siempre de
las lámparas de recambio
correspondientes.
Defecto en la lámpara de la
luz trasera o del freno.
Sustituir la lámpara de los
frenos y la de la luz trasera
( 114) Avería en la lámpara
delantera
Se muestra la advertencia
LAMPF!
.
El hecho de que se fun-
da una lámpara de la
motocicleta supone un riesgo
para la seguridad, ya que es
posible que los otros conduc-
tores no vean al conductor ni
la máquina.
Sustituir las lámparas de-
fectuosas con la mayor bre-
vedad posible; es aconse-
jable disponer siempre de
las lámparas de recambio
correspondientes.
Lámpara de luces de cruce,
de luces de carretera, de lu-
ces de posición o de intermi-
tente defectuosa.
Sustituir la lámpara de las
luces de cruce ( 110)
Sustituir la lámpara de la luz
de carretera ( 112)
327zIndicadores

Sustituir la lámpara de la luz
de posición ( 113)
Sustituir las lámparas de
los intermitentes delanteros
( 116)
Sustituir las lámparas de
los intermitentes traseros
( 118)
Avería en las lámparas El testigo de advertencia
general se ilumina en
amarillo.
Se muestra la advertenciaLAMPS!
.
El hecho de que se fun-
da una lámpara de la
motocicleta supone un riesgo
para la seguridad, ya que es
posible que los otros conduc-
tores no vean al conductor ni
la máquina.
Sustituir las lámparas de-
fectuosas con la mayor bre-
vedad posible; es aconse-
jable disponer siempre de las lámparas de recambio
correspondientes.
Hay varias lámparas averia-
das.
Leer la descripción de los
fallos que aparece más ade-
lante.
Advertencia sobre hielo Se indica el símbolo de
advertencia de hielo.
La temperatura medida en el
exterior del vehículo es infe-
rior a 3 °C. La advertencia sobre
hielo no excluye la po-
sibilidad de que se hayan for-
mado placas de hielo incluso
si se registran temperaturas
por encima de 3 °C.
Con temperaturas exteriores
bajas siempre debe conducir-
se con precaución, en espe-
cial sobre puentes y calzadas
sombrías. Conducir con precaución.
Batería de la alarma
antirrobo (EO) débil
Se muestra la advertencia
DWALO!
.
Este mensaje de error
se muestra durante un
breve espacio de tiempo solo
en combinación con el pre-
ride-check.
La batería de la alarma an-
tirrobo ya no dispone de su
capacidad plena. El funciona-
miento de la alarma antirrobo
con la batería del vehículo de-
sembornada sólo queda ga-
rantizado durante un periodo
limitado.
Acudir a un taller especia-
lizado, a ser posible a un
Concesionario BMW Mo-
torrad.
328zIndicadores
