BMW MOTORRAD R 850 R 2004 Handleiding (in Dutch)

1
Overzicht en bediening
19

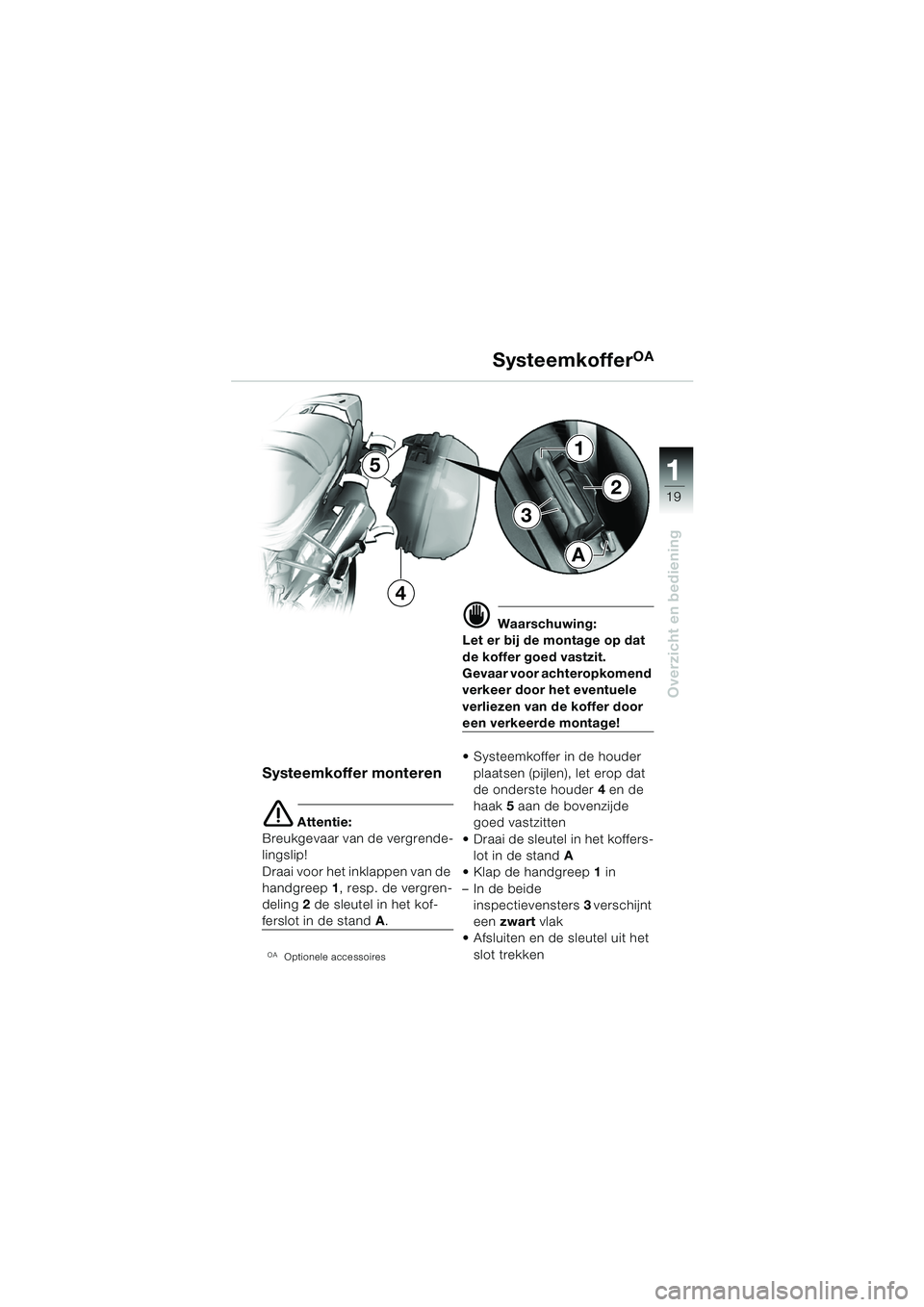

Systeemkoffer monteren
e Attentie:
Breukgevaar van de vergrende-
lingslip!
Draai voor het inklappen van de
handgreep 1, resp. de vergren-
deling 2 de sleutel in het kof-
ferslot in de stand A.
OAOptionele accessoires
d Waarschuwing:
Let er bij de montage op dat
de koffer goed vastzit.
Gevaar voor achteropkomend
verkeer door het eventuele
verliezen van de koffer door
een verkeerde montage!
 Systeemkoffer in de houder
plaatsen (pijlen), let erop dat
de onderste houder 4 en de
haak 5 aan de bovenzijde
goed vastzitten
 Draai de sleutel in het koffers- lot in de stand A
 Klap de handgreep 1 in
– In de beide inspectievensters 3 verschijnt
een zwart vlak
 Afsluiten en de sleutel uit het
slot trekken
SysteemkofferOA
3
1
2
A
4
5
10r28bkn3.book Seite 19 Dienstag, 25. Mai 2004 5:45 17

22
20

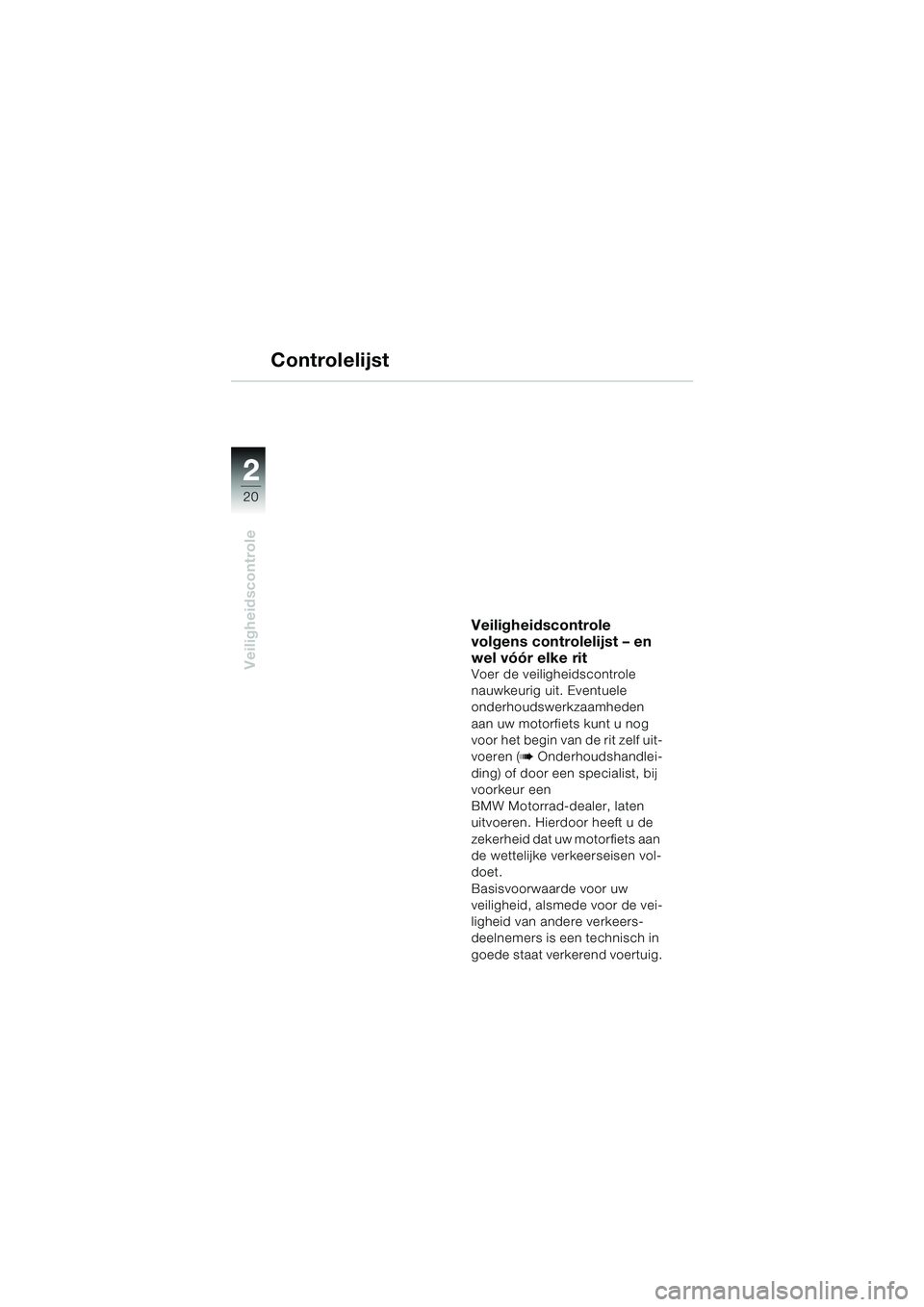

Veiligheidscontrole
Controlelijst
Veiligheidscontrole
volgens controlelijst – en
wel vóór elke rit
Voer de veiligheidscontrole
nauwkeurig uit. Eventuele
onderhoudswerkzaamheden
aan uw motorfiets kunt u nog
voor het begin van de rit zelf uit-
voeren (
b Onderhoudshandlei-
ding) of door een specialist, bij
voorkeur een
BMW Motorrad-dealer, laten
uitvoeren. Hierdoor heeft u de
zekerheid dat uw motorfiets aan
de wettelijke verkeerseisen vol-
doet.
Basisvoorwaarde voor uw
veiligheid, alsmede voor de vei-
ligheid van andere verkeers-
deelnemers is een technisch in
goede staat verkerend voertuig.
10r2802n3.fm Seite 20 Donnerstag, 3. Juni 2004 11:47 11

2
21
2

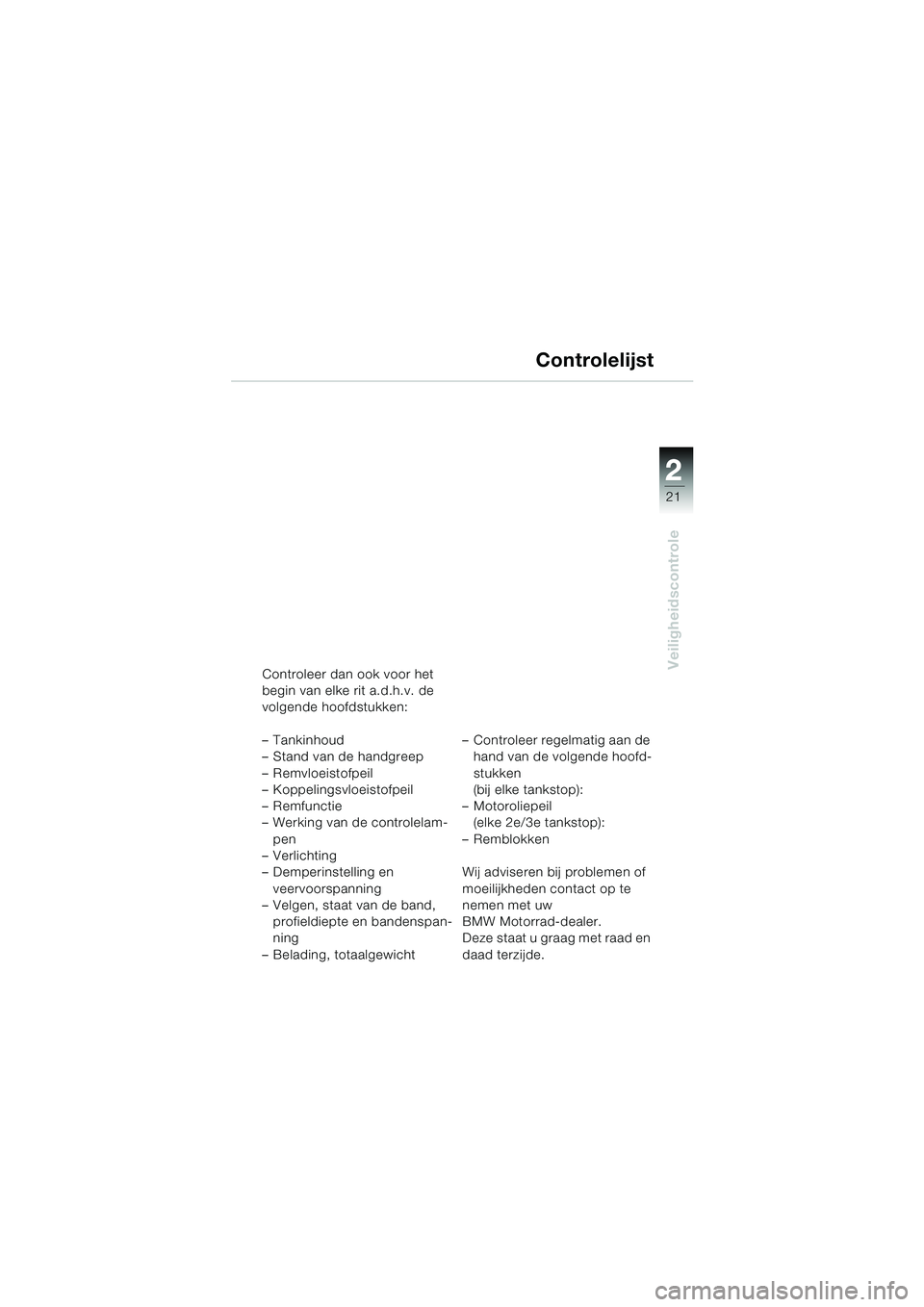

VeiligheidscontroleControleer dan ook voor het
begin van elke rit a.d.h.v. de
volgende hoofdstukken:
–Tankinhoud
– Stand van de handgreep
– Remvloeistofpeil
– Koppelingsvloeistofpeil
–Remfunctie
– Werking van de controlelam-pen
–Verlichting
– Demperinstelling en veervoorspanning
– Velgen, staat van de band,
profieldiepte en bandenspan-
ning
– Belading, totaalgewicht – Controleer regelmatig aan de
hand van de volgende hoofd-
stukken
(bij elke tankstop):
– Motoroliepeil (elke 2e/3e tankstop):
– Remblokken
Wij adviseren bij problemen of
moeilijkheden contact op te
nemen met uw
BMW Motorrad-dealer.
Deze staat u graag met raad en
daad terzijde.
Controlelijst
10r2802n3.fm Seite 21 Donnerstag, 3. Juni 2004 11:47 11

22
22
Veiligheidscontrole

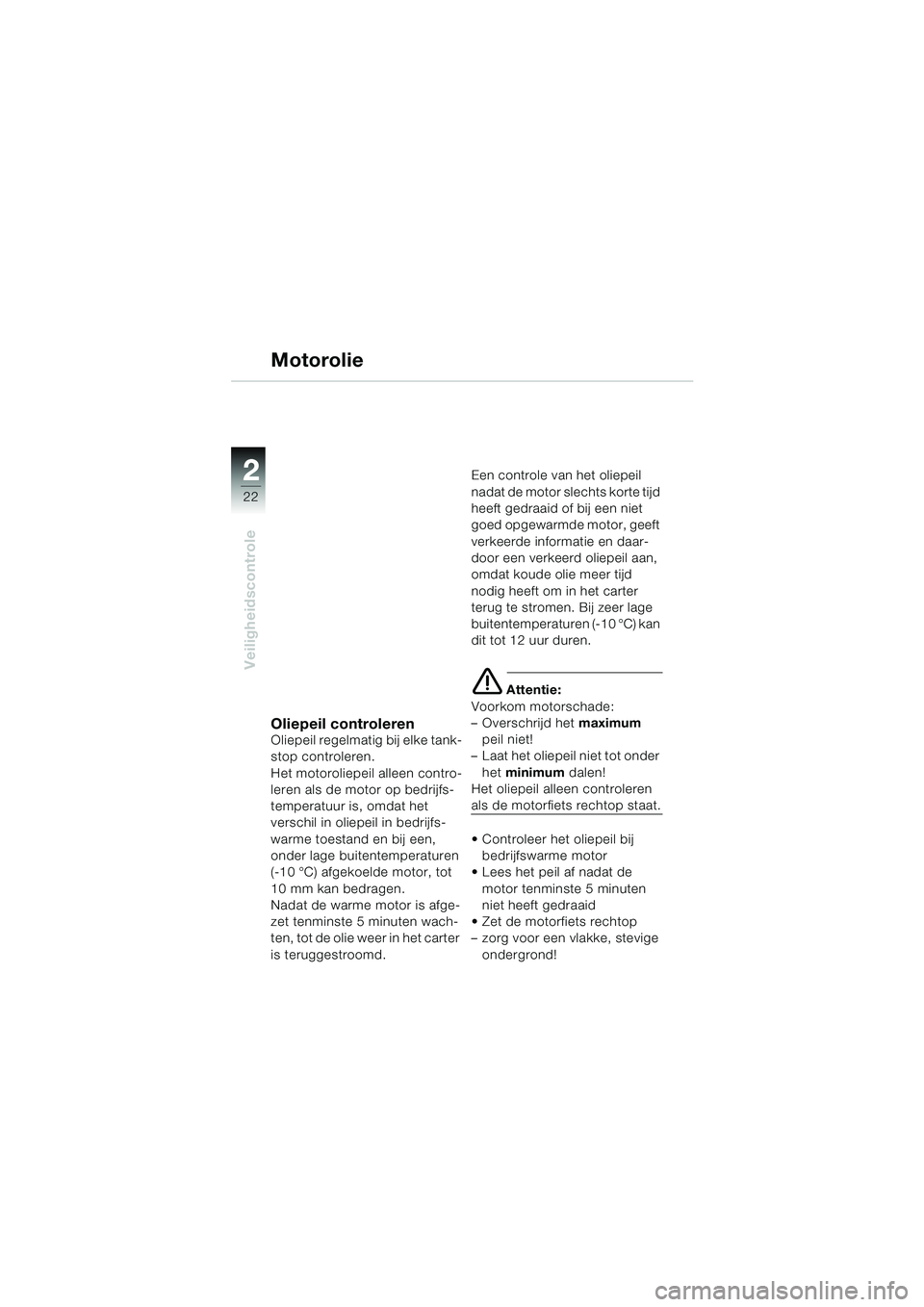

Motorolie
Oliepeil controlerenOliepeil regelmatig bij elke tank-
stop controleren.
Het motoroliepeil alleen contro-
leren als de motor op bedrijfs-
temperatuur is, omdat het
verschil in oliepeil in bedrijfs-
warme toestand en bij een,
onder lage buitentemperaturen
(-10 °C) afgekoelde motor, tot
10 mm kan bedragen.
Nadat de warme motor is afge-
zet tenminste 5 minuten wach-
ten, tot de olie weer in het carter
is teruggestroomd.Een controle van het oliepeil
nadat de motor slechts korte tijd
heeft gedraaid of bij een niet
goed opgewarmde motor, geeft
verkeerde informatie en daar-
door een verkeerd oliepeil aan,
omdat koude olie meer tijd
nodig heeft om in het carter
terug te stromen. Bij zeer lage
buitentemperaturen (-10 °C) kan
dit tot 12 uur duren.
e Attentie:
Voorkom motorschade:
–Overschrijd het maximum
peil niet!
– Laat het oliepeil niet tot onder
het minimum dalen!
Het oliepeil alleen controleren
als de motorfiets rechtop staat.
 Controleer het oliepeil bij bedrijfswarme motor
 Lees het peil af nadat de
motor tenminste 5 minuten
niet heeft gedraaid
 Zet de motorfiets rechtop
– zorg voor een vlakke, stevige ondergrond!
10r2802n3.fm Seite 22 Donnerstag, 3. Juni 2004 11:47 11

2
23
2
Veiligheidscontrole

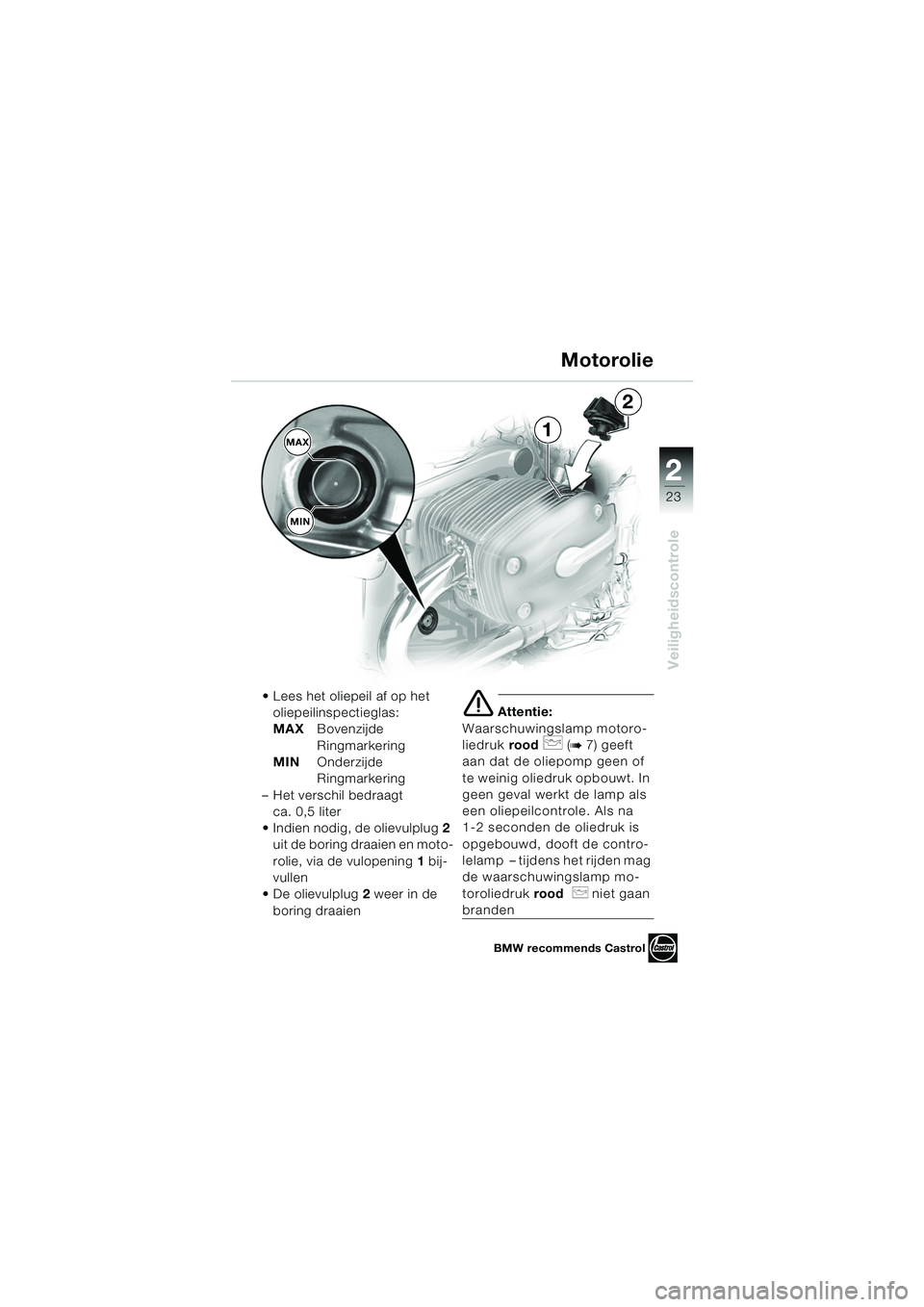

 Lees het oliepeil af op het oliepeilinspectieglas:
MAX Bovenzijde
Ringmarkering
MIN Onderzijde
Ringmarkering
– Het verschil bedraagt ca. 0,5 liter
 Indien nodig, de olievulplug 2
uit de boring draaien en moto-
rolie, via de vulopening 1 bij-
vullen
 De olievulplug 2 weer in de
boring draaien
e Attentie:
Waarschuwingslamp motoro-
liedruk rood
p (b 7) geeft
aan dat de oliepomp geen of
te weinig oliedruk opbouwt. In
geen geval werkt de lamp als
een oliepeilcontrole. Als na
1-2 seconden de oliedruk is
opgebouwd, dooft de contro-
lelamp – tijdens het rijden mag
de waarschuwingslamp mo-
toroliedruk rood
p niet gaan
branden
Motorolie
BMW recommends Castrol
MAX
MIN1
2
10r2802n3.fm Seite 23 Donnerstag, 3. Juni 2004 11:47 11

22
24
Veiligheidscontrole

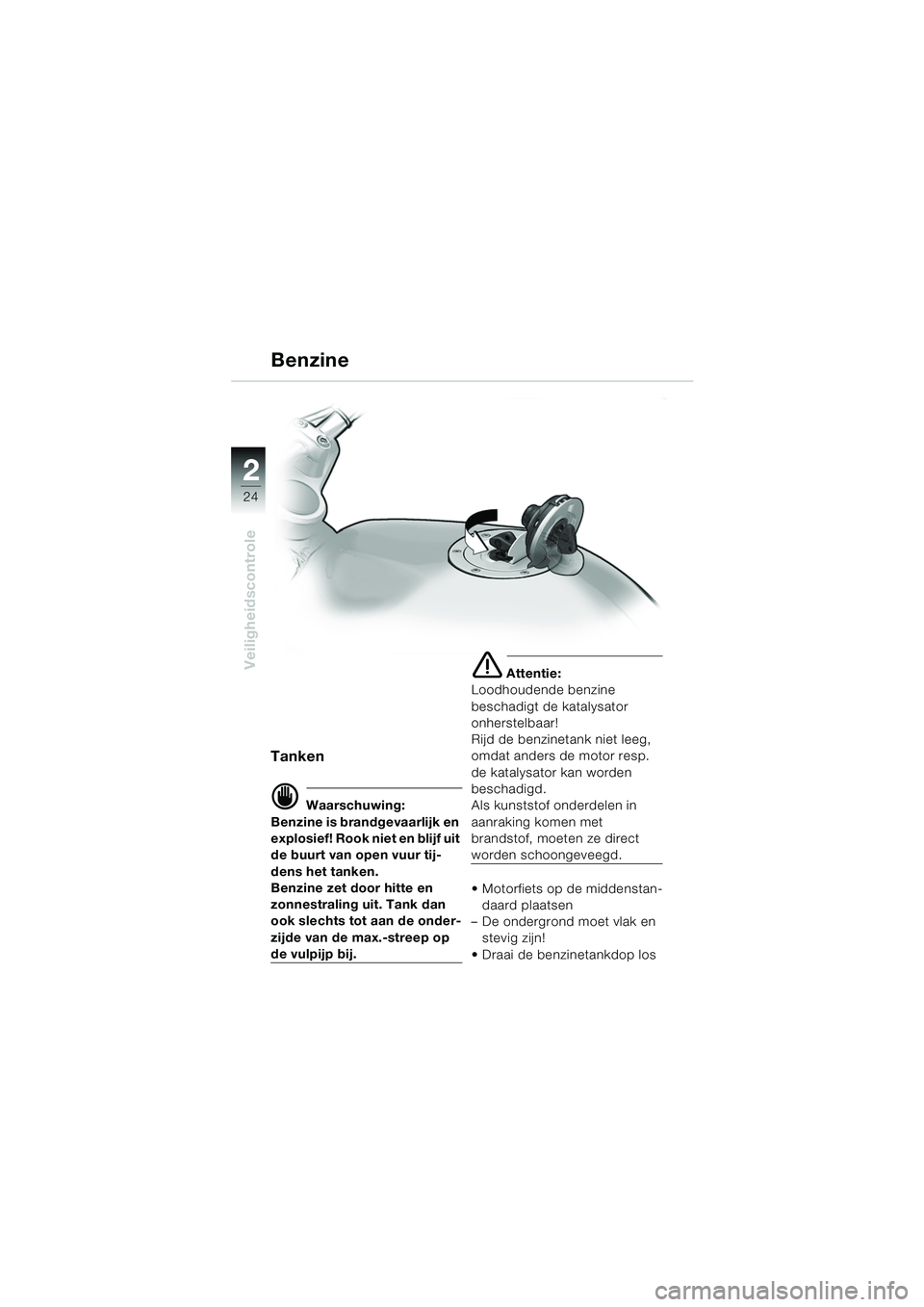

Benzine
Tanken
d Waarschuwing:
Benzine is brandgevaarlijk en
explosief! Rook niet en blijf uit
de buurt van open vuur tij-
dens het tanken.
Benzine zet door hitte en
zonnestraling uit. Tank dan
ook slechts tot aan de onder-
zijde van de max.-streep op
de vulpijp bij.
e Attentie:
Loodhoudende benzine
beschadigt de katalysator
onherstelbaar!
Rijd de benzinetank niet leeg,
omdat anders de motor resp.
de katalysator kan worden
beschadigd.
Als kunststof onderdelen in
aanraking komen met
brandstof, moeten ze direct
worden schoongeveegd.
 Motorfiets op de middenstan- daard plaatsen
– De ondergrond moet vlak en stevig zijn!
 Draai de benzinetankdop los
10r2802n3.fm Seite 24 Donnerstag, 3. Juni 2004 11:47 11

2
25
2
Veiligheidscontrole

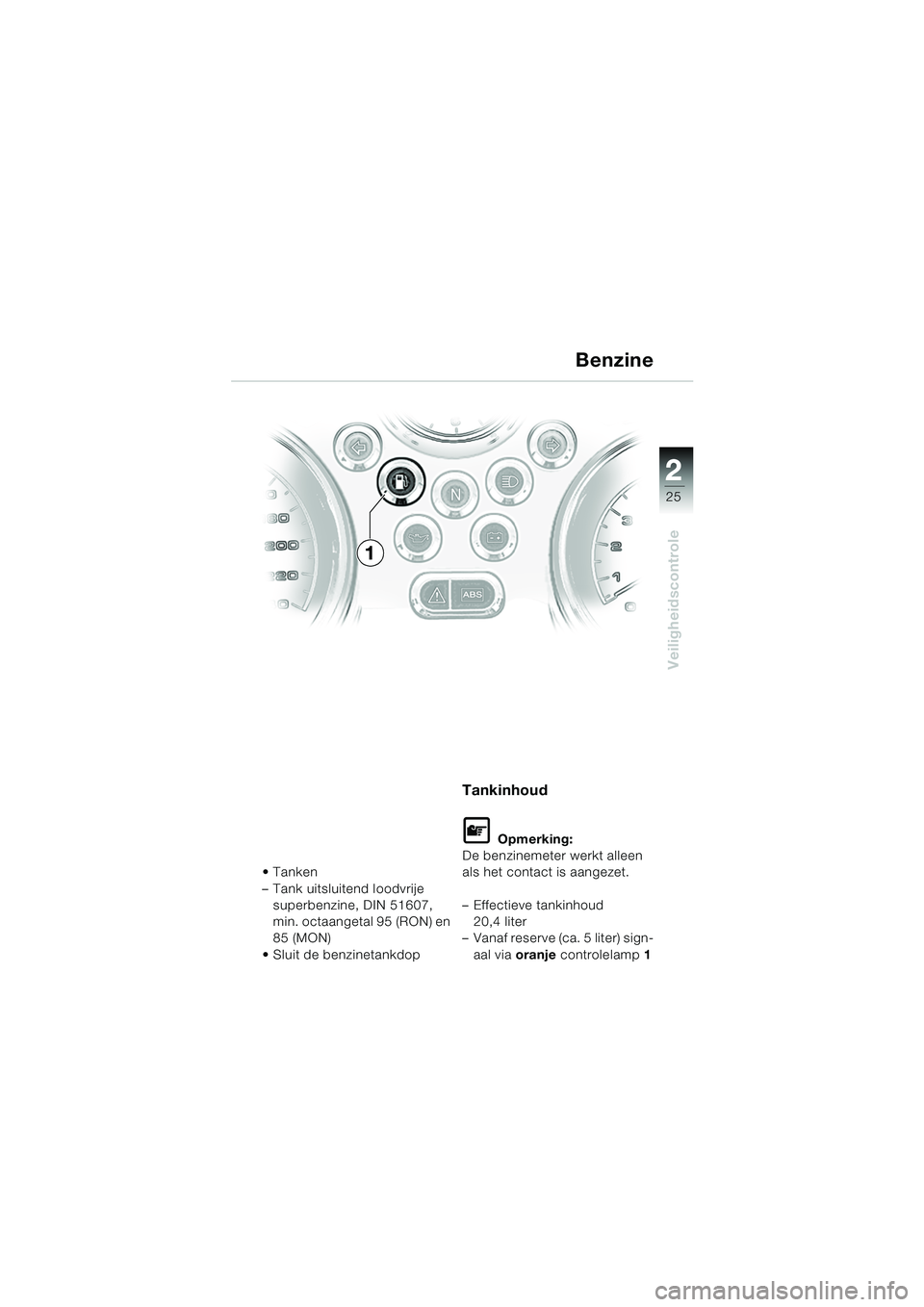

Benzine
Tanken
– Tank uitsluitend loodvrije superbenzine, DIN 51607,
min. octaangetal 95 (RON) en
85 (MON)
 Sluit de benzinetankdop
Tankinhoud
L Opmerking:
De benzinemeter werkt alleen
als het contact is aangezet.
– Effectieve tankinhoud 20,4 liter
– Vanaf reserve (ca. 5 liter) sign-
aal via oranje controlelamp 1
1
10r2802n3.fm Seite 25 Donnerstag, 3. Juni 2004 11:47 11

22
26
Veiligheidscontrole

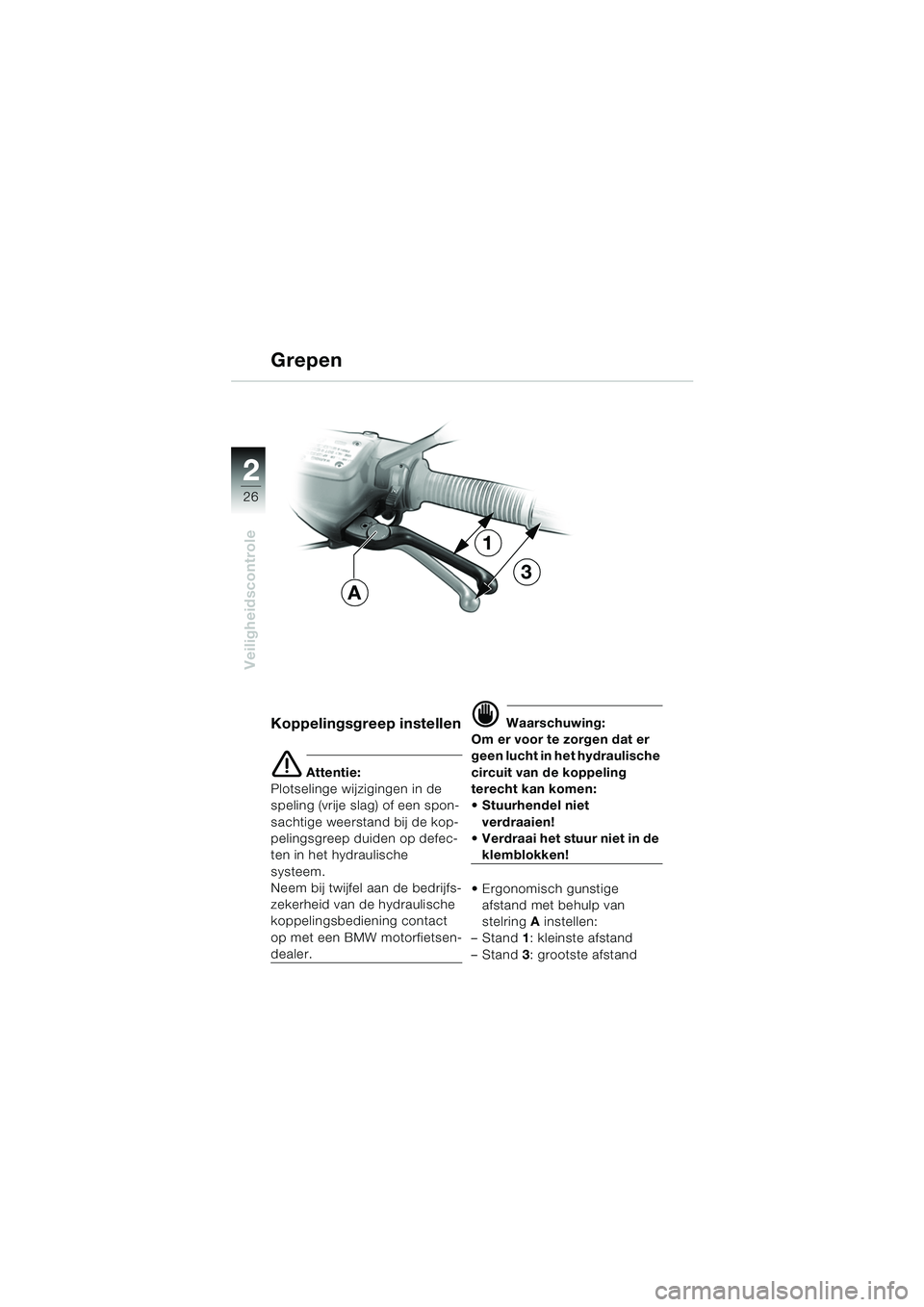

Koppelingsgreep instellen
e Attentie:
Plotselinge wijzigingen in de
speling (vrije slag) of een spon-
sachtige weerstand bij de kop-
pelingsgreep duiden op defec-
ten in het hydraulische
systeem.
Neem bij twijfel aan de bedrijfs-
zekerheid van de hydraulische
koppelingsbediening contact
op met een BMW motorfietsen-
dealer.
d Waarschuwing:
Om er voor te zorgen dat er
geen lucht in het hydraulische
circuit van de koppeling
terecht kan komen:
 Stuurhendel niet verdraaien!
 Verdraai het stuur niet in de
klemblokken!
 Ergonomisch gunstige afstand met behulp van
stelring A instellen:
–Stand 1: kleinste afstand
–Stand 3: grootste afstand
Grepen
A
3
1
10r2802n3.fm Seite 26 Donnerstag, 3. Juni 2004 11:47 11

2
27
2
Veiligheidscontrole

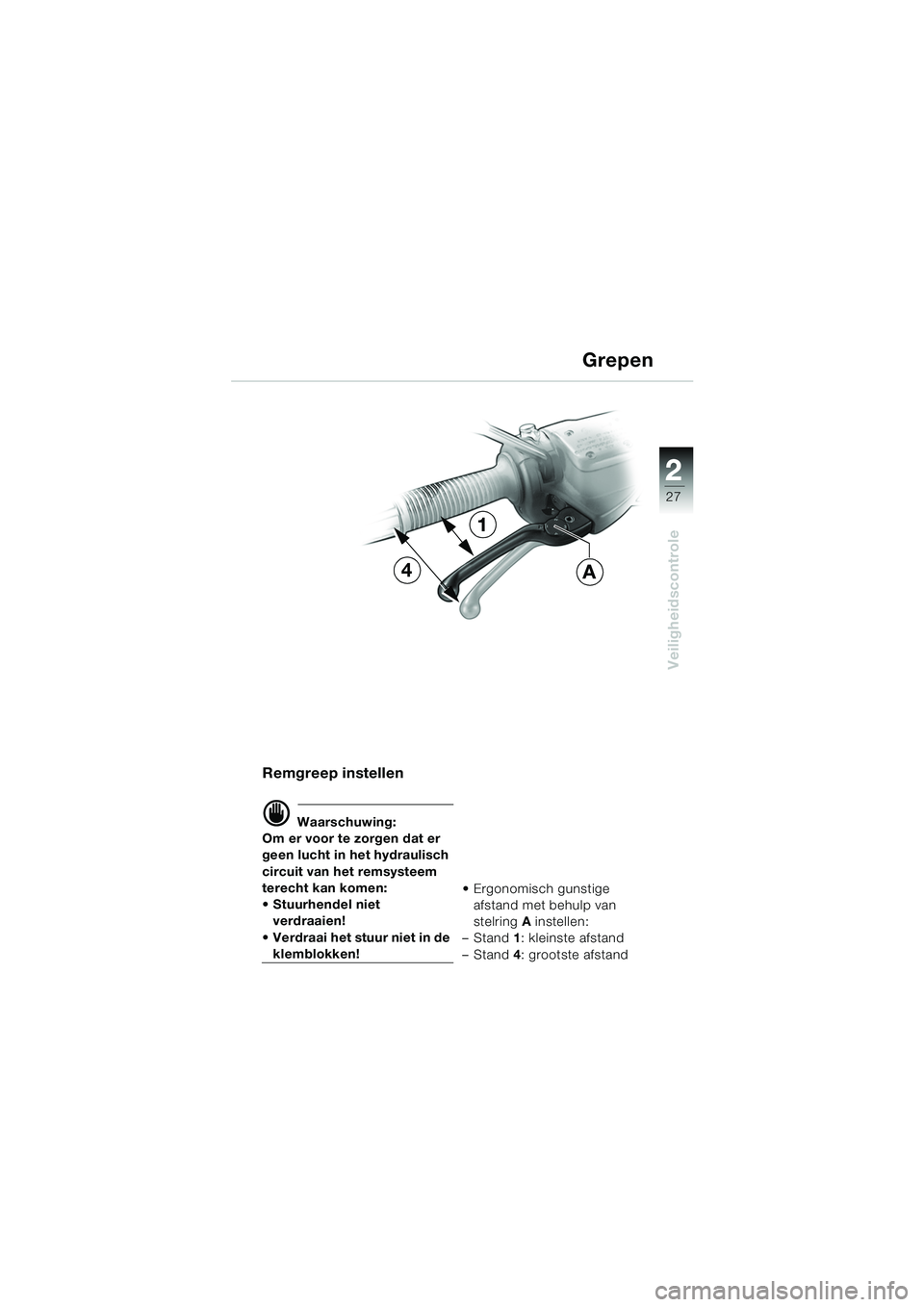

Remgreep instellen
d Waarschuwing:
Om er voor te zorgen dat er
geen lucht in het hydraulisch
circuit van het remsysteem
terecht kan komen:
 Stuurhendel niet verdraaien!
 Verdraai het stuur niet in de
klemblokken!  Ergonomisch gunstige
afstand met behulp van
stelring A instellen:
–Stand 1: kleinste afstand
–Stand 4: grootste afstand
Grepen
4
1
A
10r2802n3.fm Seite 27 Donnerstag, 3. Juni 2004 11:47 11

22
28
Veiligheidscontrole

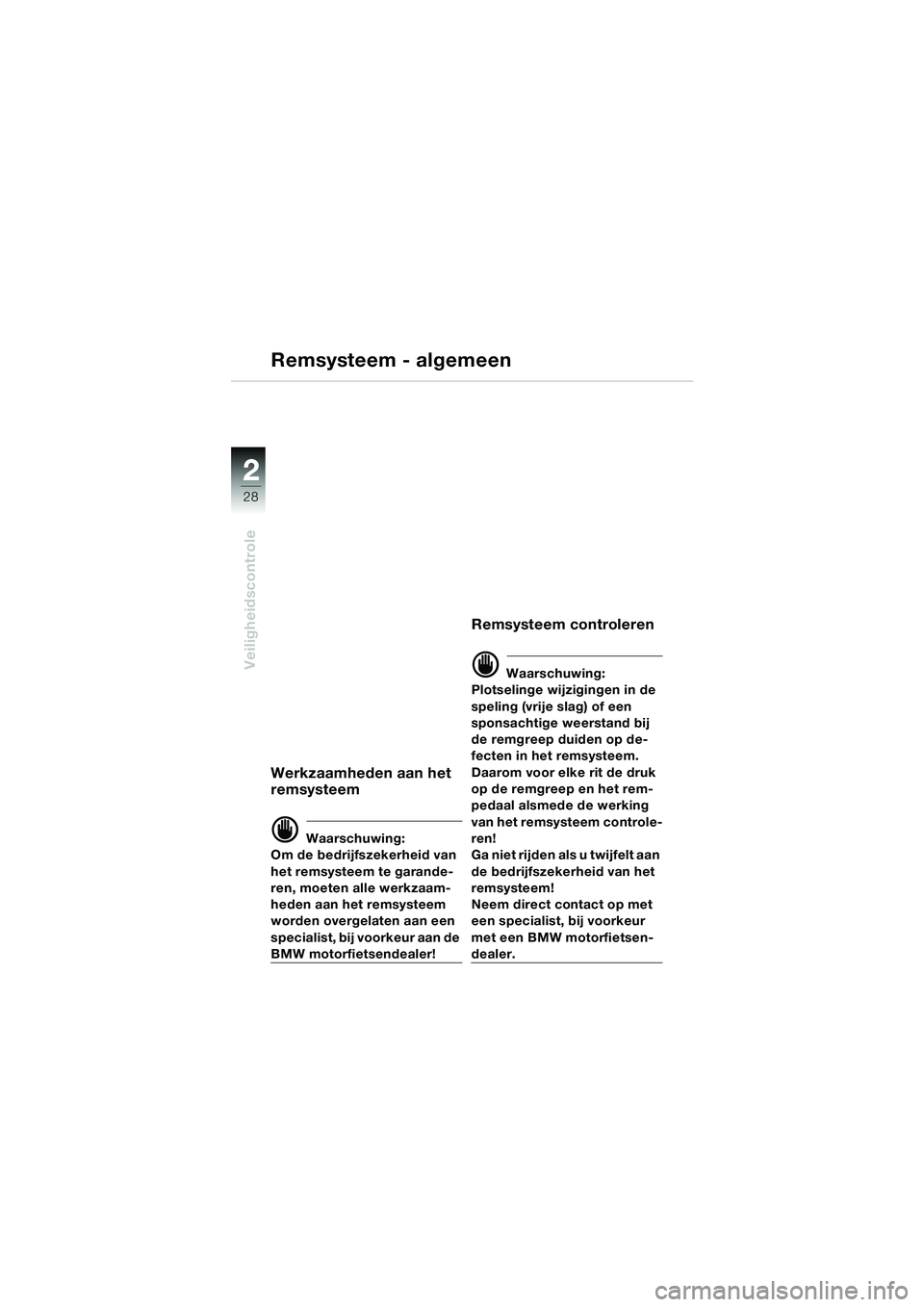

Remsysteem - algemeen
Werkzaamheden aan het
remsysteem
d Waarschuwing:
Om de bedrijfszekerheid van
het remsysteem te garande-
ren, moeten alle werkzaam-
heden aan het remsysteem
worden overgelaten aan een
specialist, bij voorkeur aan de
BMW motorfietsendealer!
Remsysteem controleren
d Waarschuwing:
Plotselinge wijzigingen in de
speling (vrije slag) of een
sponsachtige weerstand bij
de remgreep duiden op de-
fecten in het remsysteem.
Daarom voor elke rit de druk
op de remgreep en het rem-
pedaal alsmede de werking
van het remsysteem controle-
ren!
Ga niet rijden als u twijfelt aan
de bedrijfszekerheid van het
remsysteem!
Neem direct contact op met
een specialist, bij voorkeur
met een BMW motorfietsen-
dealer.
