Starten – Rijden – Parkeren
Remsysteem - met integraal ABS-systeemSU

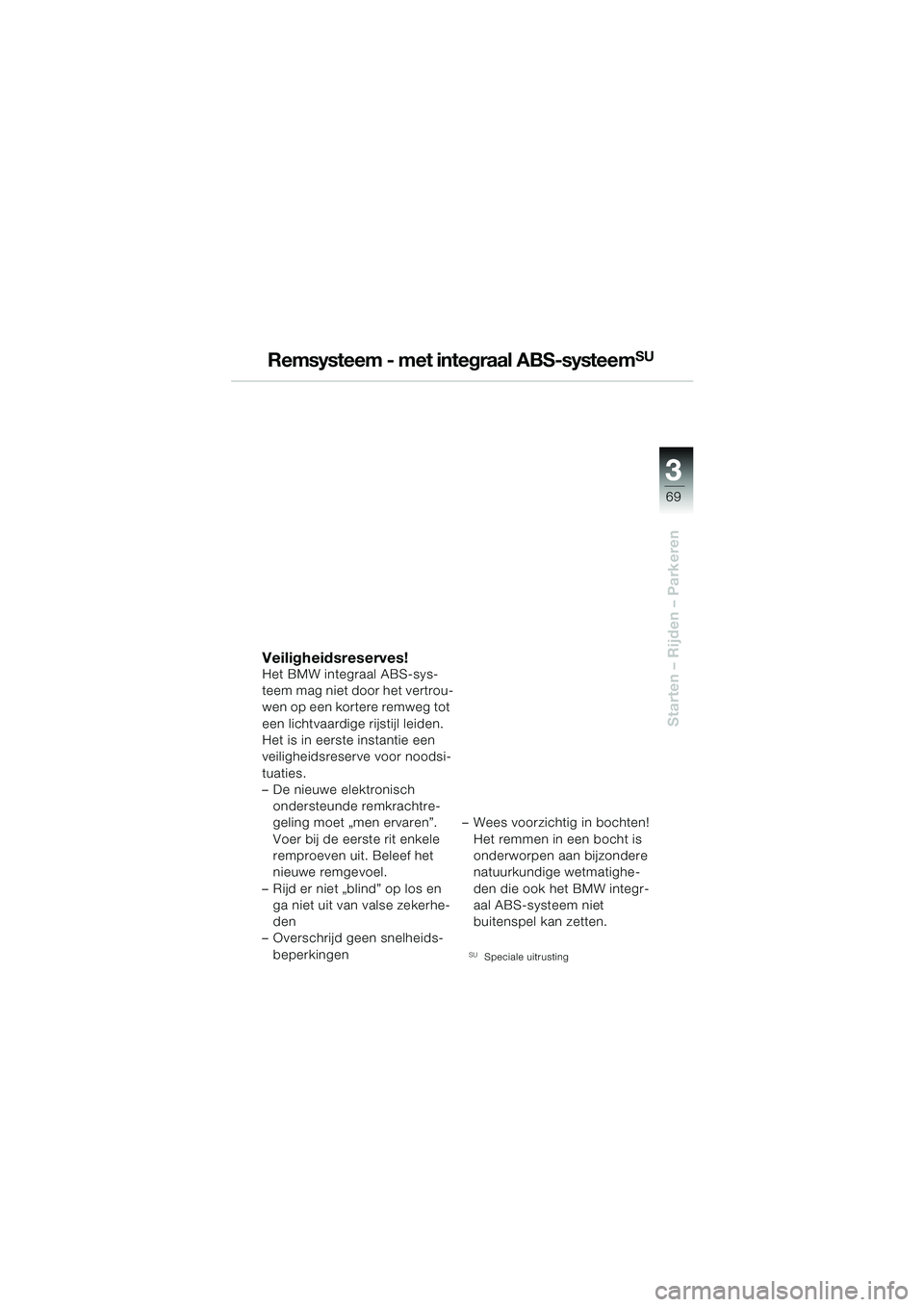

Veiligheidsreserves!Het BMW integraal ABS-sys-
teem mag niet door het vertrou-
wen op een kortere remweg tot
een lichtvaardige rijstijl leiden.
Het is in eerste instantie een
veiligheidsreserve voor noodsi-
tuaties.
– De nieuwe elektronisch ondersteunde remkrachtre-
geling moet „men ervaren”.
Voer bij de eerste rit enkele
remproeven uit. Beleef het
nieuwe remgevoel.
– Rijd er niet „blind” op los en ga niet uit van valse zekerhe-
den
– Overschrijd geen snelheids-
beperkingen – Wees voorzichtig in bochten!
Het remmen in een bocht is
onderworpen aan bijzondere
natuurkundige wetmatighe-
den die ook het BMW integr-
aal ABS-systeem niet
buitenspel kan zetten.

Speciale uitrusting
10r28bkn3.book Seite 69 Dienstag, 25. Mai 2004 5:45 17

33
70
Starten – Rijden – Parkeren
Remsysteem - met integraal ABS-systeemSU

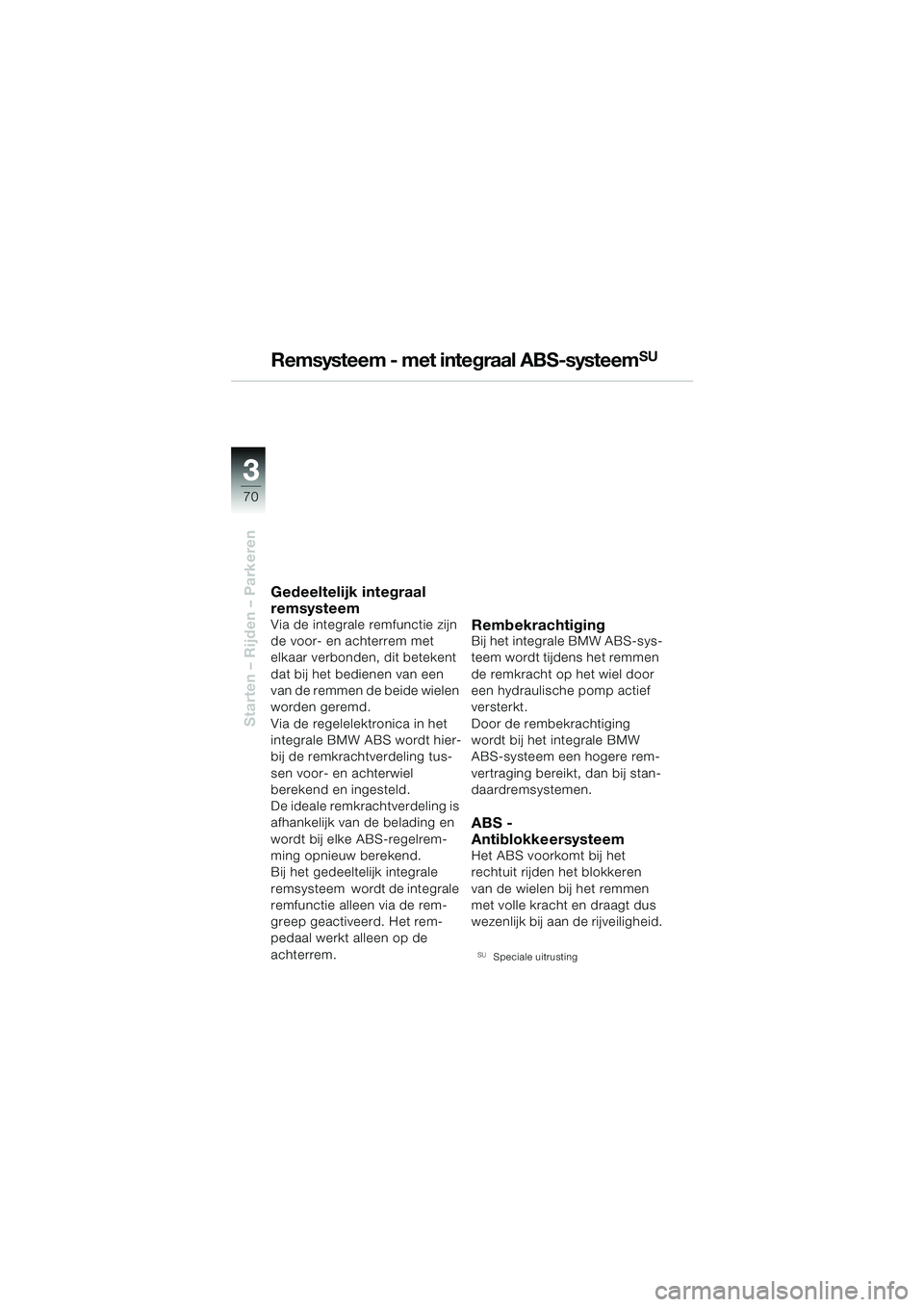

Gedeeltelijk integraal
remsysteem
Via de integrale remfunctie zijn
de voor- en achterrem met
elkaar verbonden, dit betekent
dat bij het bedienen van een
van de remmen de beide wielen
worden geremd.
Via de regelelektronica in het
integrale BMW ABS wordt hier-
bij de remkrachtverdeling tus-
sen voor- en achterwiel
berekend en ingesteld.
De ideale remkrachtverdeling is
afhankelijk van de belading en
wordt bij elke ABS-regelrem-
ming opnieuw berekend.
Bij het gedeeltelijk integrale
remsysteem wordt de integrale
remfunctie alleen via de rem-
greep geactiveerd. Het rem-
pedaal werkt alleen op de
achterrem.RembekrachtigingBij het integrale BMW ABS-sys-
teem wordt tijdens het remmen
de remkracht op het wiel door
een hydraulische pomp actief
versterkt.
Door de rembekrachtiging
wordt bij het integrale BMW
ABS-systeem een hogere rem-
vertraging bereikt, dan bij stan-
daardremsystemen.
ABS -
Antiblokkeersysteem
Het ABS voorkomt bij het
rechtuit rijden het blokkeren
van de wielen bij het remmen
met volle kracht en draagt dus
wezenlijk bij aan de rijveiligheid.

Speciale uitrusting
10r28bkn3.book Seite 70 Dienstag, 25. Mai 2004 5:45 17

3
71
3
Starten – Rijden – Parkeren
Remsysteem - met integraal ABS-systeemSU
RESTREMFUNCTIE Bij een storing in het integrale
BMW ABS-systeem is in het
betreffende remcircuit alleen
nog de RESTREMFUNCTIE
beschikbaar.
De RESTREMFUNCTIE is de
resterende remcapaciteit zon-
der hydraulische bekrachtiging
door het integrale BMW ABS.
Daarom moet in dit geval op de
remgreep en het rempedaal
een AANZIENLIJK hogere
kracht worden uitgeoefend, ter-
wijl ook de slag groter is!
Bij de RESTREMFUNCTIE
werkt in het betreffende remcir-
cuit het ABS niet.
Bij de RESTREMFUNCTIE is de
integrale remwerking gedeelte-
lijk of geheel opgeheven.
d Waarschuwing:
Bij RESTREMFUNCTIE met
een defensieve rijstijl direct
de dichtstbijzijnde
BMW motorfietsen dealer
opzoeken.
L Opmerking:
Bij de RESTREMFUNCTIE van
de voorrem adviseren wij de
remgreep met behulp van de
stelknop A (
b 27) in stand 4 in
te stellen.
De RESTREMFUNCTIE treedt
op bij:
–Contact af
– Voor en tijdens de zelfdia-
gnose (
b 72)
– Storing in het integrale BMW ABS-systeem (
b 75)
L Opmerking:
Bij de RESTREMFUNCTIE in
beide remcircuits is bij het be-
dienen van de remgreep/het
rempedaal geen pompgeluid
meer hoorbaar.

Speciale uitrusting
10r28bkn3.book Seite 71 Dienstag, 25. Mai 2004 5:45 17

33
72
Starten – Rijden – Parkeren
Remsysteem - met integraal ABS-systeemSU

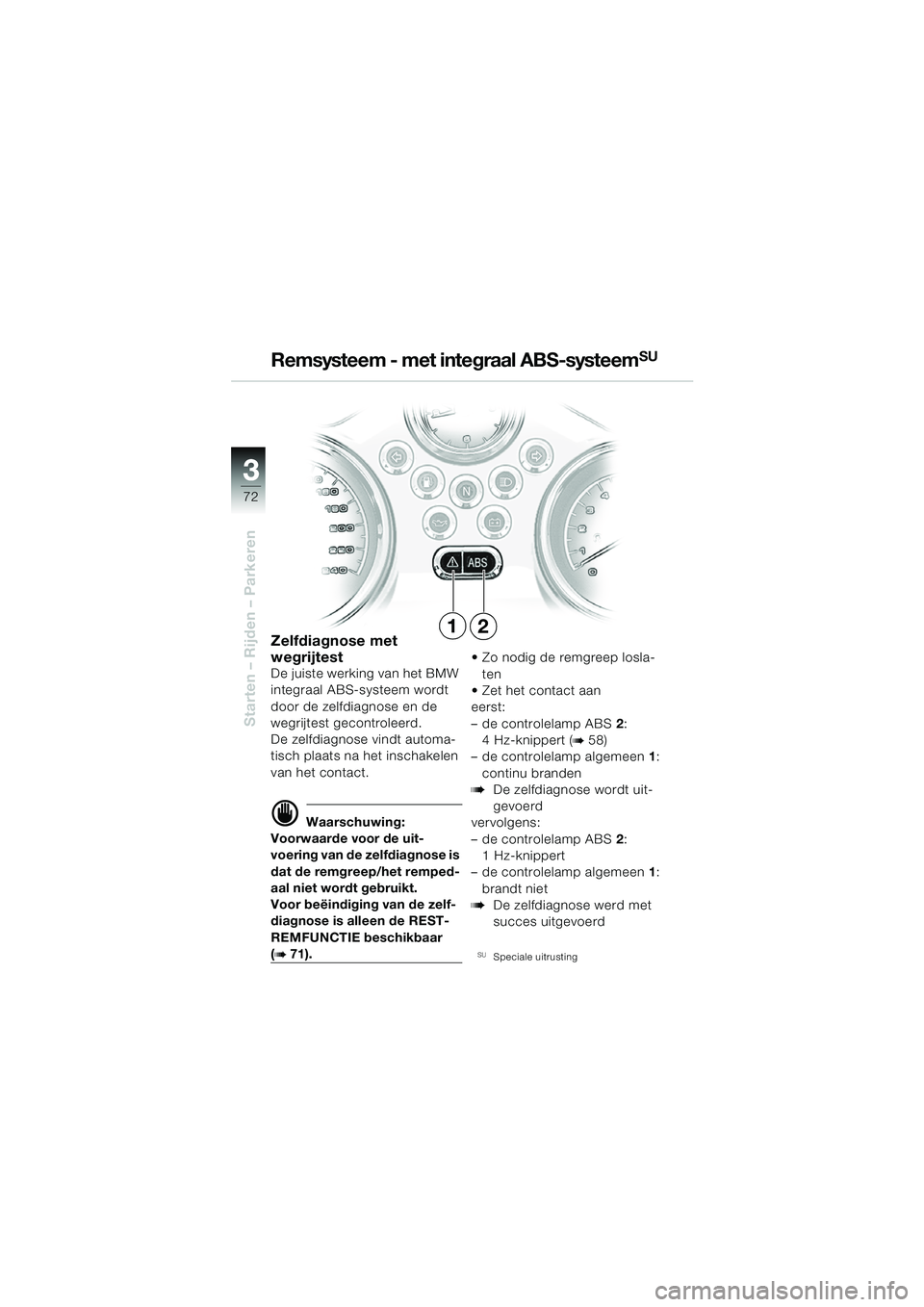

Zelfdiagnose met
wegrijtest
De juiste werking van het BMW
integraal ABS-systeem wordt
door de zelfdiagnose en de
wegrijtest gecontroleerd.
De zelfdiagnose vindt automa-
tisch plaats na het inschakelen
van het contact.
d Waarschuwing:
Voorwaarde voor de uit-
voering van de zelfdiagnose is
dat de remgreep/het remped-
aal niet wordt gebruikt.
Voor beëindiging van de zelf-
diagnose is alleen de REST-
REMFUNCTIE beschikbaar
(b 71).  Zo nodig de remgreep losla-
ten
 Zet het contact aan
eerst:
– de controlelamp ABS 2:
4 Hz-knippert (
b 58)
– de controlelamp algemeen 1:
continu branden
bDe zelfdiagnose wordt uit-
gevoerd
vervolgens:
– de controlelamp ABS 2:
1 Hz-knippert
– de controlelamp algemeen 1:
brandt niet
bDe zelfdiagnose werd met
succes uitgevoerd

Speciale uitrusting
12
10r28bkn3.book Seite 72 Dienstag, 25. Mai 2004 5:45 17

3
73
3
Starten – Rijden – Parkeren
 Motor starten
 Wegrijden
– de controlelamp ABS2:
brandt niet (vanaf
ca. 5 km/h rijsnelheid)
bWegrijtest met succes uit-
gevoerd
bBMW integraal ABS-sys-
teem beschikbaar

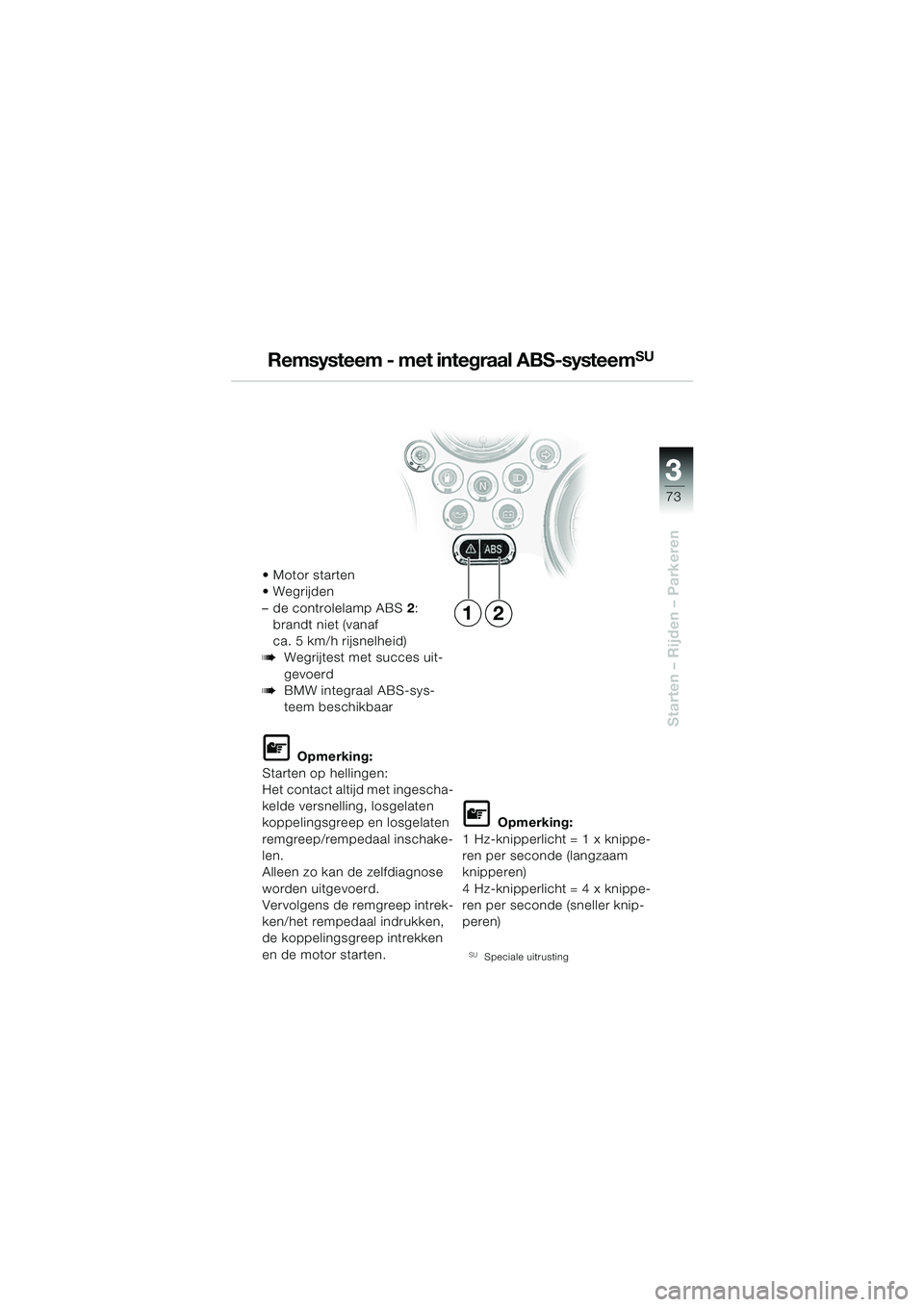

L Opmerking:
Starten op hellingen:
Het contact altijd met ingescha-
kelde versnelling, losgelaten
koppelingsgreep en losgelaten
remgreep/rempedaal inschake-
len.
Alleen zo kan de zelfdiagnose
worden uitgevoerd.
Vervolgens de remgreep intrek-
ken/het rempedaal indrukken,
de koppelingsgreep intrekken
en de motor starten.
L Opmerking:
1 Hz-knipperlicht = 1 x knippe-
ren per seconde (langzaam
knipperen)
4 Hz-knipperlicht = 4 x knippe-
ren per seconde (sneller knip-
peren)

Speciale uitrusting
Remsysteem - met integraal ABS-systeemSU
12
10r28bkn3.book Seite 73 Dienstag, 25. Mai 2004 5:45 17

33
74
Starten – Rijden – Parkeren
d Waarschuwing:
Bij het uitvallen van het inte-
grale BMW ABS-systeem in
beide remcircuits, is alleen
nog de RESTREMFUNCTIE
beschikbaar! (b 71)
d Waarschuwing:
Bij RESTREMFUNCTIE (
b 71)
met defensieve rijstijl direct
een specialist, bij voorkeur
een BMW motorfietsendealer
opzoeken!
d Waarschuwing:
Bij een ABS-storing zijn alle
veiligheidsreserves van het
ABS-systeem niet actief totdat
het defect is verholpen.
Kans op vallen bij extreem
hard remmen doordat het
voorwiel blokkeert of doordat
het achterwiel vrijkomt van
het wegdek bij zeer veel grip
van de voorband. Ga niet rij-
den als u twijfelt aan de
bedrijfszekerheid van het
remsysteem.

Speciale uitrusting
Remsysteem - met integraal ABS-systeemSU
12
10r28bkn3.book Seite 74 Dienstag, 25. Mai 2004 5:45 17

3
75
3
Starten – Rijden – Parkeren

Speciale uitrusting
Waarschu-
wingslamp
algemeeneWaarschu-
wingslamp
ABS
l /
brake failure Storing

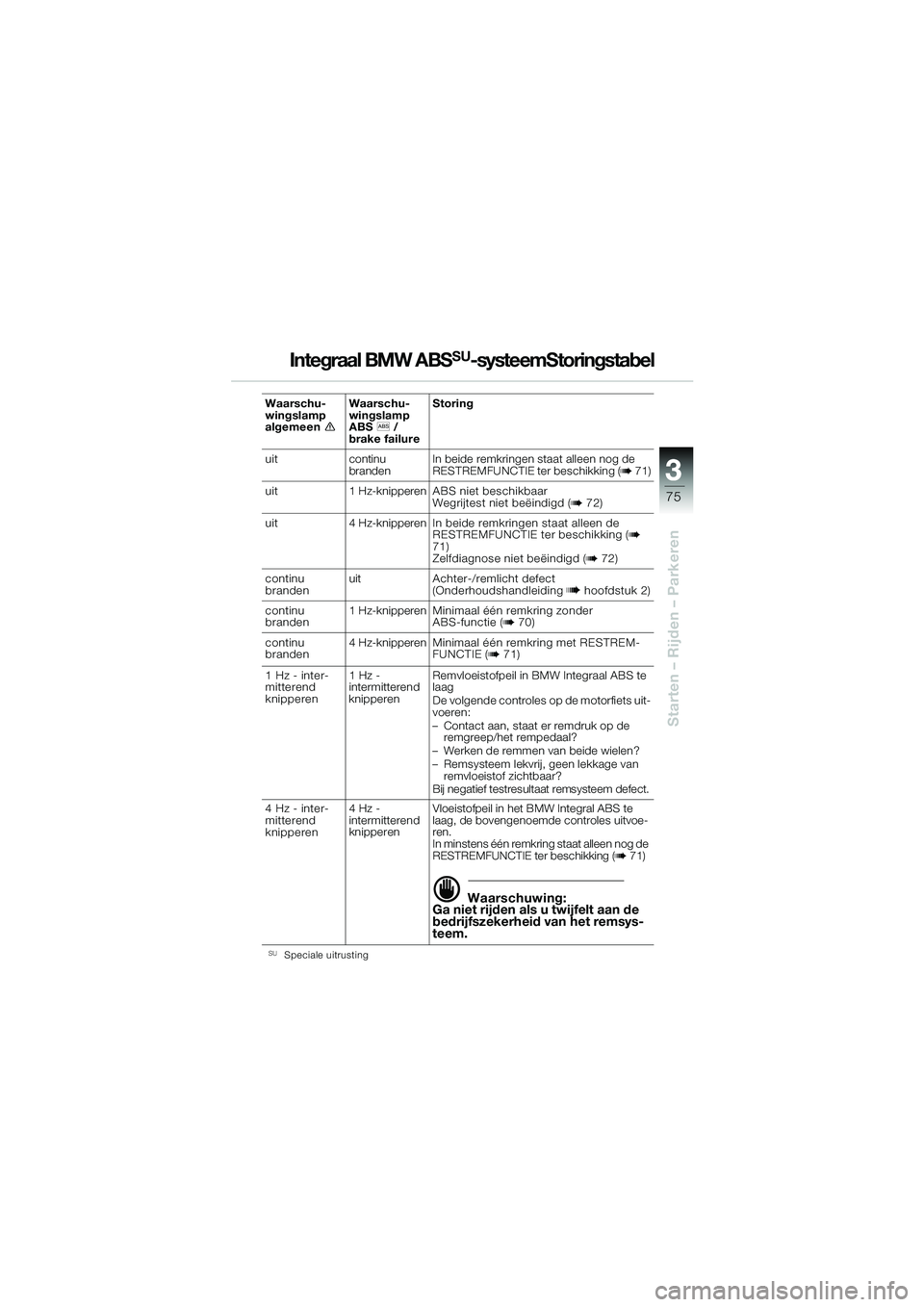

uit continu brandenIn beide remkringen staat alleen nog de
RESTREMFUNCTIE ter beschikking (
b 71)
uit 1 Hz-knipperen ABS niet beschikbaar Wegrijtest niet beëindigd (
b 72)
uit 4 Hz-knipperen In beide remkringen staat alleen de RESTREMFUNCTIE ter beschikking (
b
71)
Zelfdiagnose niet beëindigd (
b 72)
continu
branden uit Achter-/remlicht defect
(Onderhoudshandleiding b hoofdstuk 2)
continu
branden 1 Hz-knipperen Minimaal één remkring zonder
ABS-functie (
b 70)
continu
branden 4 Hz-knipperen Minimaal één remkring met RESTREM-
FUNCTIE (
b 71)
1 Hz - inter-
mitterend
knipperen 1 Hz -
intermitterend
knipperen Remvloeistofpeil in BMW Integraal ABS te
laag
De volgende controles op de motorfiets uit-
voeren:
– Contact aan, staat er remdruk op de
remgreep/het rempedaal?
– Werken de remmen van beide wielen?
– Remsysteem lekvrij, geen lekkage van remvloeistof zichtbaar?
Bij negatief testresultaat remsysteem defect.
4 Hz - inter-
mitterend
knipperen 4 Hz -
intermitterend
knipperenVloeistofpeil in het BMW Integral ABS te
laag, de bovengenoemde controles uitvoe-
ren.
In minstens één remkring staat alleen nog de
RESTREMFUNCTIE ter beschikking (
b 71)
d Waarschuwing:
Ga niet rijden als u twijfelt aan de
bedrijfszekerheid van het remsys-
teem.
Integraal BMW ABSSU-systeemStoringstabel
10r28bkn3.book Seite 75 Dienstag, 25. Mai 2004 5:45 17

44
76
Veilig op weg

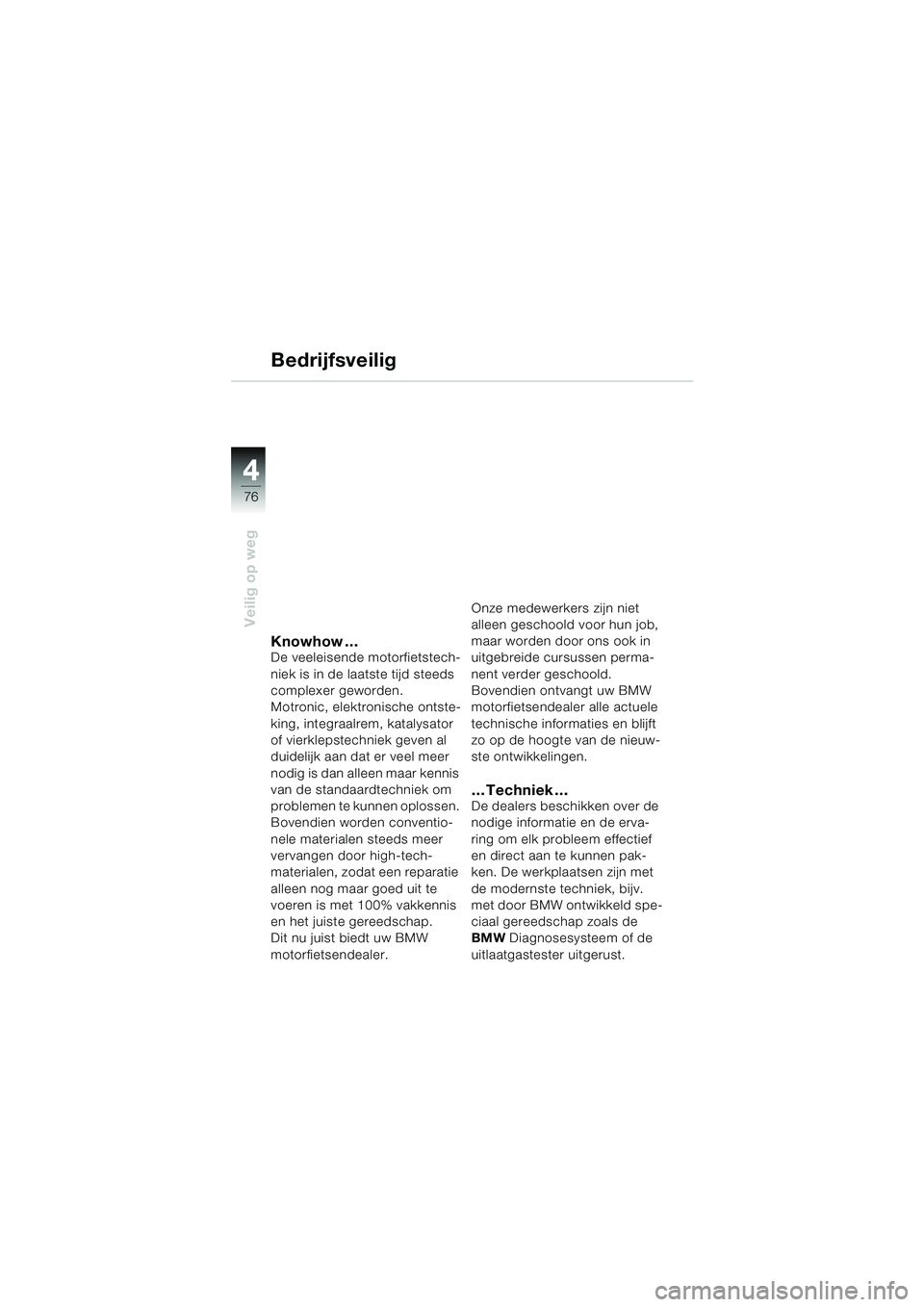

Knowhow …De veeleisende motorfietstech-
niek is in de laatste tijd steeds
complexer geworden.
Motronic, elektronische ontste-
king, integraalrem, katalysator
of vierklepstechniek geven al
duidelijk aan dat er veel meer
nodig is dan alleen maar kennis
van de standaardtechniek om
problemen te kunnen oplossen.
Bovendien worden conventio-
nele materialen steeds meer
vervangen door high-tech-
materialen, zodat een reparatie
alleen nog maar goed uit te
voeren is met 100% vakkennis
en het juiste gereedschap.
Dit nu juist biedt uw BMW
motorfietsendealer.Onze medewerkers zijn niet
alleen geschoold voor hun job,
maar worden door ons ook in
uitgebreide cursussen perma-
nent verder geschoold.
Bovendien ontvangt uw BMW
motorfietsendealer alle actuele
technische informaties en blijft
zo op de hoogte van de nieuw-
ste ontwikkelingen.
… Techniek …De dealers beschikken over de
nodige informatie en de erva-
ring om elk probleem effectief
en direct aan te kunnen pak-
ken. De werkplaatsen zijn met
de modernste techniek, bijv.
met door BMW ontwikkeld spe-
ciaal gereedschap zoals de
BMW
Diagnosesysteem of de
uitlaatgastester uitgerust.
Bedrijfsveilig
10r28bkn3.book Seite 76 Dienstag, 25. Mai 2004 5:45 17

4
77
4
Veilig op weg

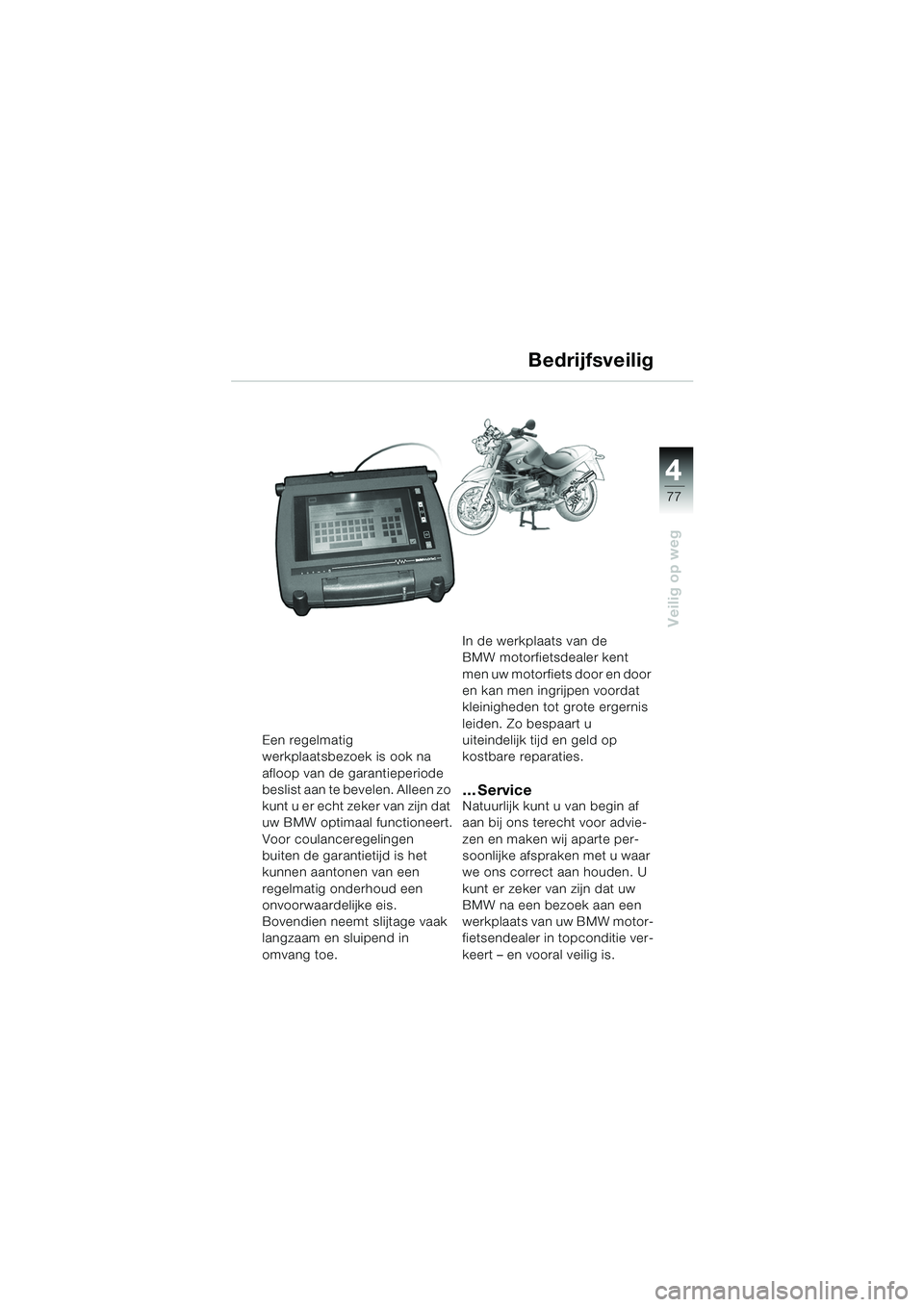

Een regelmatig
werkplaatsbezoek is ook na
afloop van de garantieperiode
beslist aan te bevelen. Alleen zo
kunt u er echt zeker van zijn dat
uw BMW optimaal functioneert.
Voor coulanceregelingen
buiten de garantietijd is het
kunnen aantonen van een
regelmatig onderhoud een
onvoorwaardelijke eis.
Bovendien neemt slijtage vaak
langzaam en sluipend in
omvang toe.In de werkplaats van de
BMW motorfietsdealer kent
men uw motorfiets door en door
en kan men ingrijpen voordat
kleinigheden tot grote ergernis
leiden. Zo bespaart u
uiteindelijk tijd en geld op
kostbare reparaties.
…ServiceNatuurlijk kunt u van begin af
aan bij ons terecht voor advie-
zen en maken wij aparte per-
soonlijke afspraken met u waar
we ons correct aan houden. U
kunt er zeker van zijn dat uw
BMW na een bezoek aan een
werkplaats van uw BMW motor-
fietsendealer in topconditie ver-
keert – en vooral veilig is.
Bedrijfsveilig
10r28bkn3.book Seite 77 Dienstag, 25. Mai 2004 5:45 17

44
78
Veilig op weg
Service wereldwijd

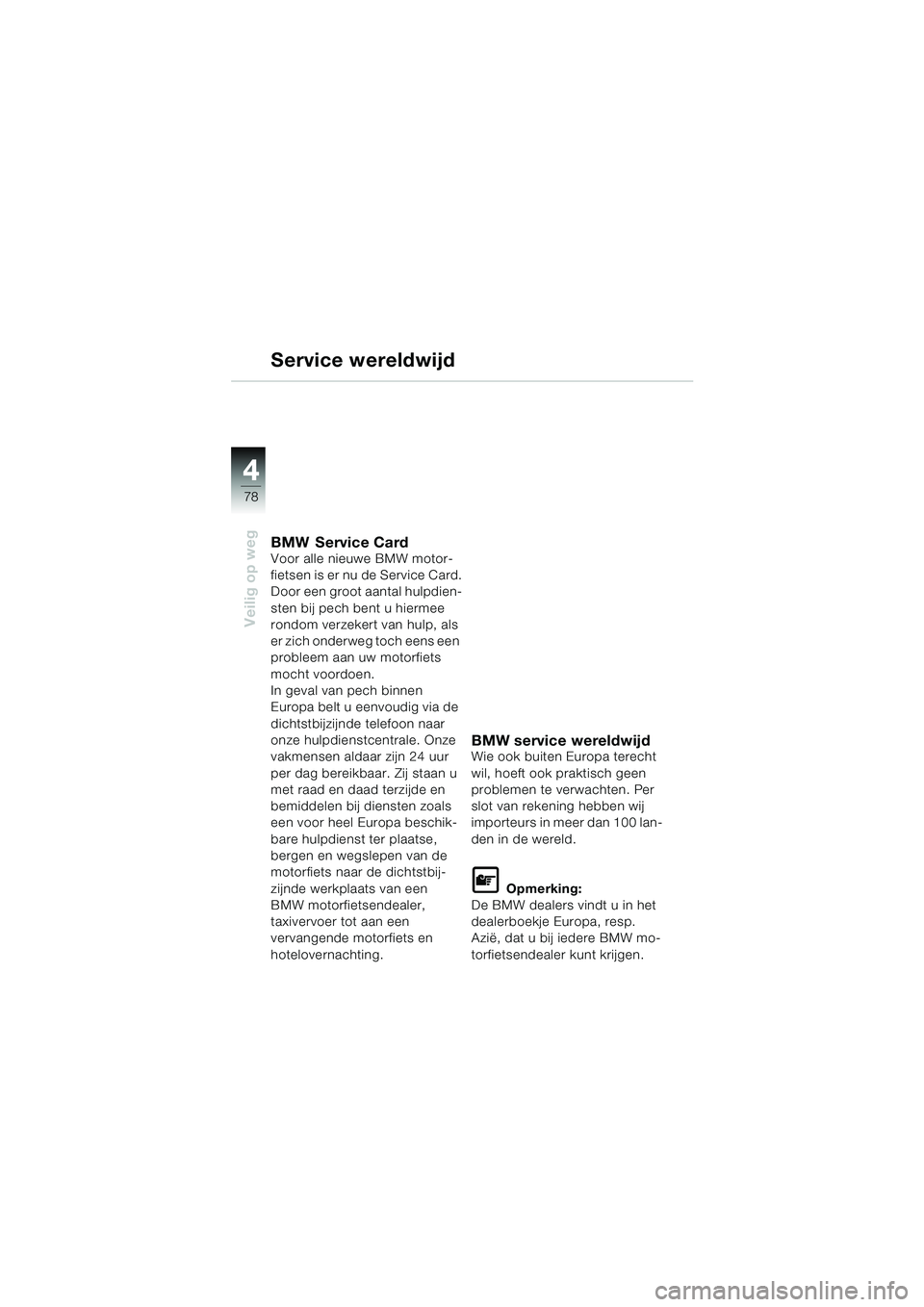

BMW Service CardVoor alle nieuwe BMW motor-
fietsen is er nu de Service Card.
Door een groot aantal hulpdien-
sten bij pech bent u hiermee
rondom verzekert van hulp, als
er zich onderweg toch eens een
probleem aan uw motorfiets
mocht voordoen.
In geval van pech binnen
Europa belt u eenvoudig via de
dichtstbijzijnde telefoon naar
onze hulpdienstcentrale. Onze
vakmensen aldaar zijn 24 uur
per dag bereikbaar. Zij staan u
met raad en daad terzijde en
bemiddelen bij diensten zoals
een voor heel Europa beschik-
bare hulpdienst ter plaatse,
bergen en wegslepen van de
motorfiets naar de dichtstbij-
zijnde werkplaats van een
BMW motorfietsendealer,
taxivervoer tot aan een
vervangende motorfiets en
hotelovernachting.
BMW service wereldwijdWie ook buiten Europa terecht
wil, hoeft ook praktisch geen
problemen te verwachten. Per
slot van rekening hebben wij
importeurs in meer dan 100 lan-
den in de wereld.
L Opmerking:
De BMW dealers vindt u in het
dealerboekje Europa, resp.
Azië, dat u bij iedere BMW mo-
torfietsendealer kunt krijgen.
10r28bkn3.book Seite 78 Dienstag, 25. Mai 2004 5:45 17
