BMW MOTORRAD R 850 R 2004 Instruktionsbok (in Swedish)
Manufacturer: BMW MOTORRAD, Model Year: 2004, Model line: R 850 R, Model: BMW MOTORRAD R 850 R 2004Pages: 92, PDF Size: 6.35 MB
Page 11 of 92
1
Översikt och handhavande
9

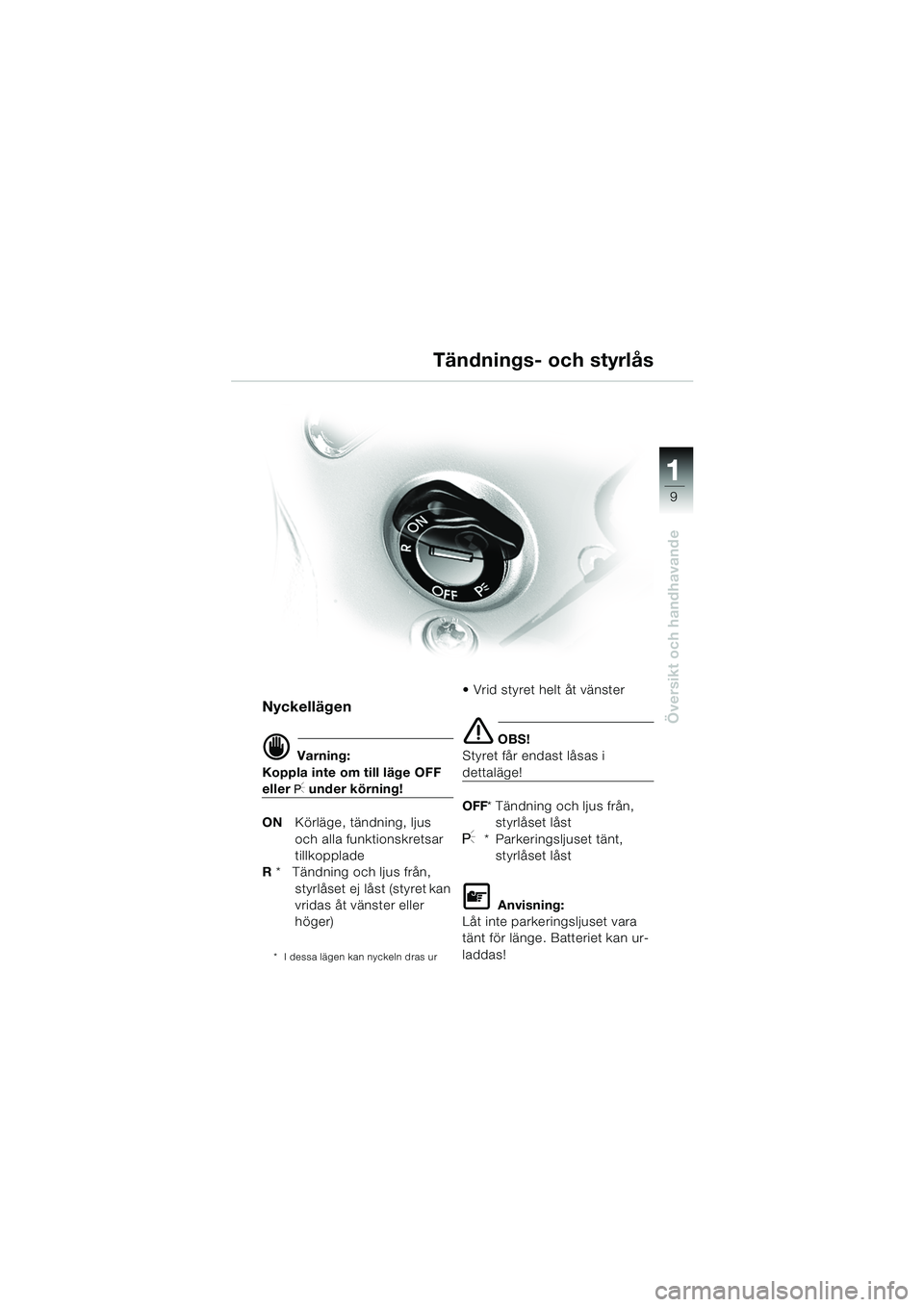

Tändnings- och styrlås
Nyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset ej låst (styret kan
vridas åt vänster eller
höger)
* I dessa lägen kan nyckeln dras ur
Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i
dettaläge!
OFF * Tändning och ljus från,
styrlåset låst
I*Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan ur-
laddas!
10r28bks3.book Seite 9 Dienstag, 25. Mai 2004 6:06 18
Page 12 of 92
1
Översikt och handhavande
10

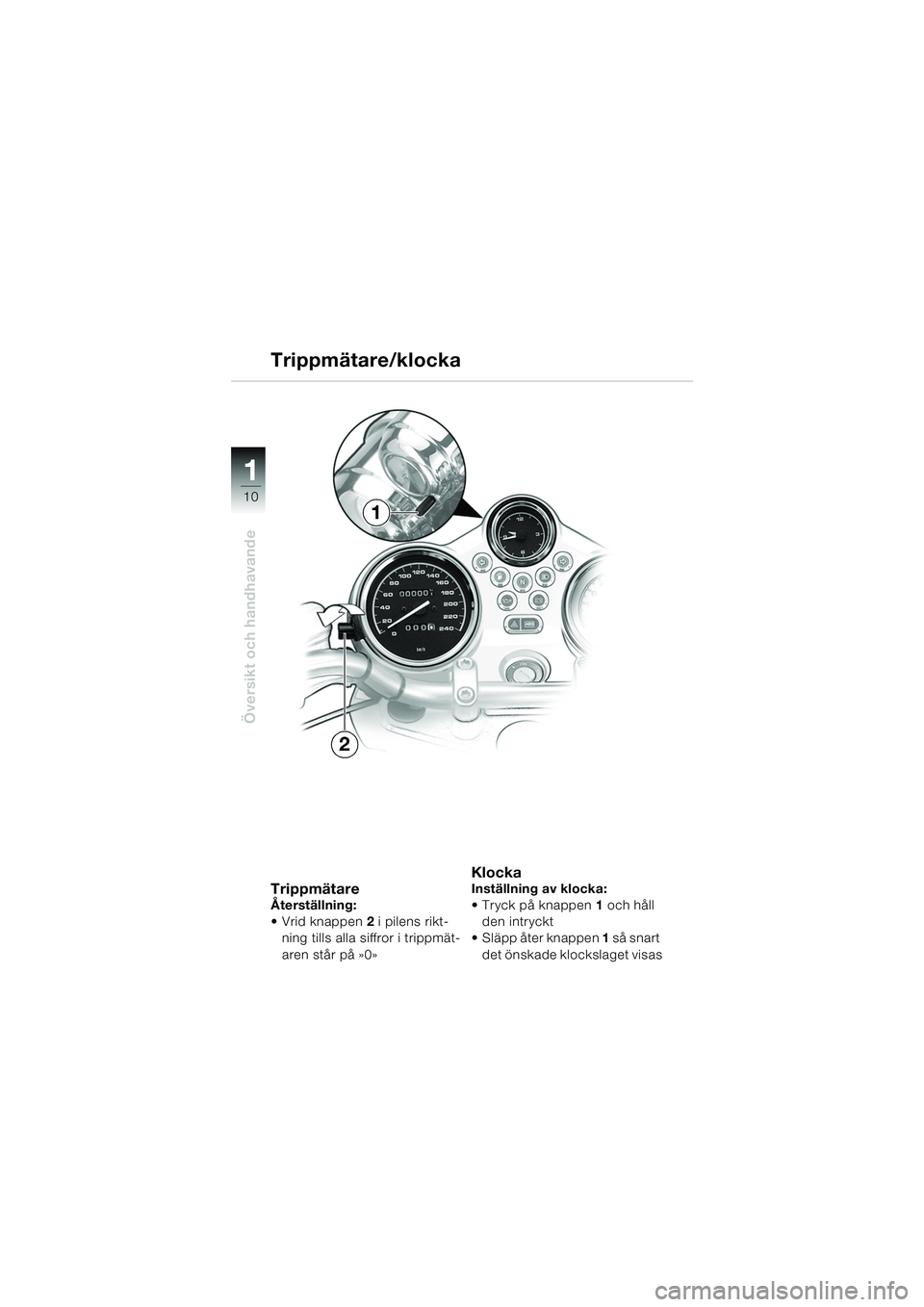

TrippmätareÅterställning:
Vrid knappen 2 i pilens rikt-
ning tills alla siffror i trippmät-
aren står på »0»
Klocka Inställning av klocka:
Tryck på knappen 1 och håll
den intryckt
Släpp åter knappen 1 så snart
det önskade klockslaget visas
Trippmätare/klocka
2
1
10r28bks3.book Seite 10 Dienstag, 25. Mai 2004 6:06 18
Page 13 of 92
1
Översikt och handhavande
11

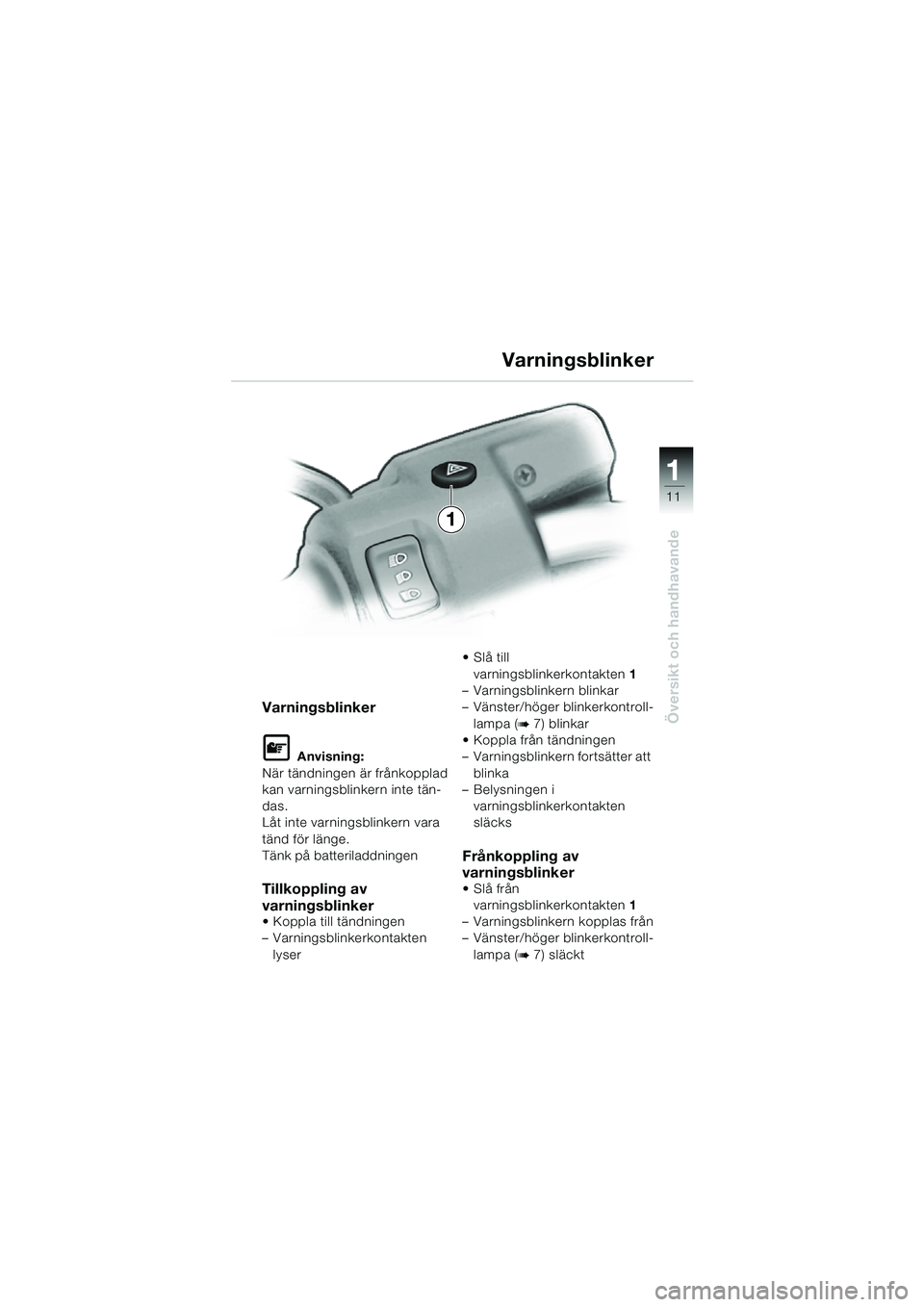

Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Tänk på batteriladdningen
Tillkoppling av
varningsblinker
Koppla till tändningen
– Varningsblinkerkontakten lyser Slå till
varningsblinkerkontakten 1
– Varningsblinkern blinkar
– Vänster/höger blinkerkontroll- lampa (
b 7) blinkar
Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
– Belysningen i
varningsblinkerkontakten
släcks
Frånkoppling av
varningsblinker
Slå från varningsblinkerkontakten 1
– Varningsblinkern kopplas från
– Vänster/höger blinkerkontroll- lampa (
b 7) släckt
Varningsblinker
1
10r28bks3.book Seite 11 Dienstag, 25. Mai 2004 6:06 18
Page 14 of 92
1
Översikt och handhavande
12

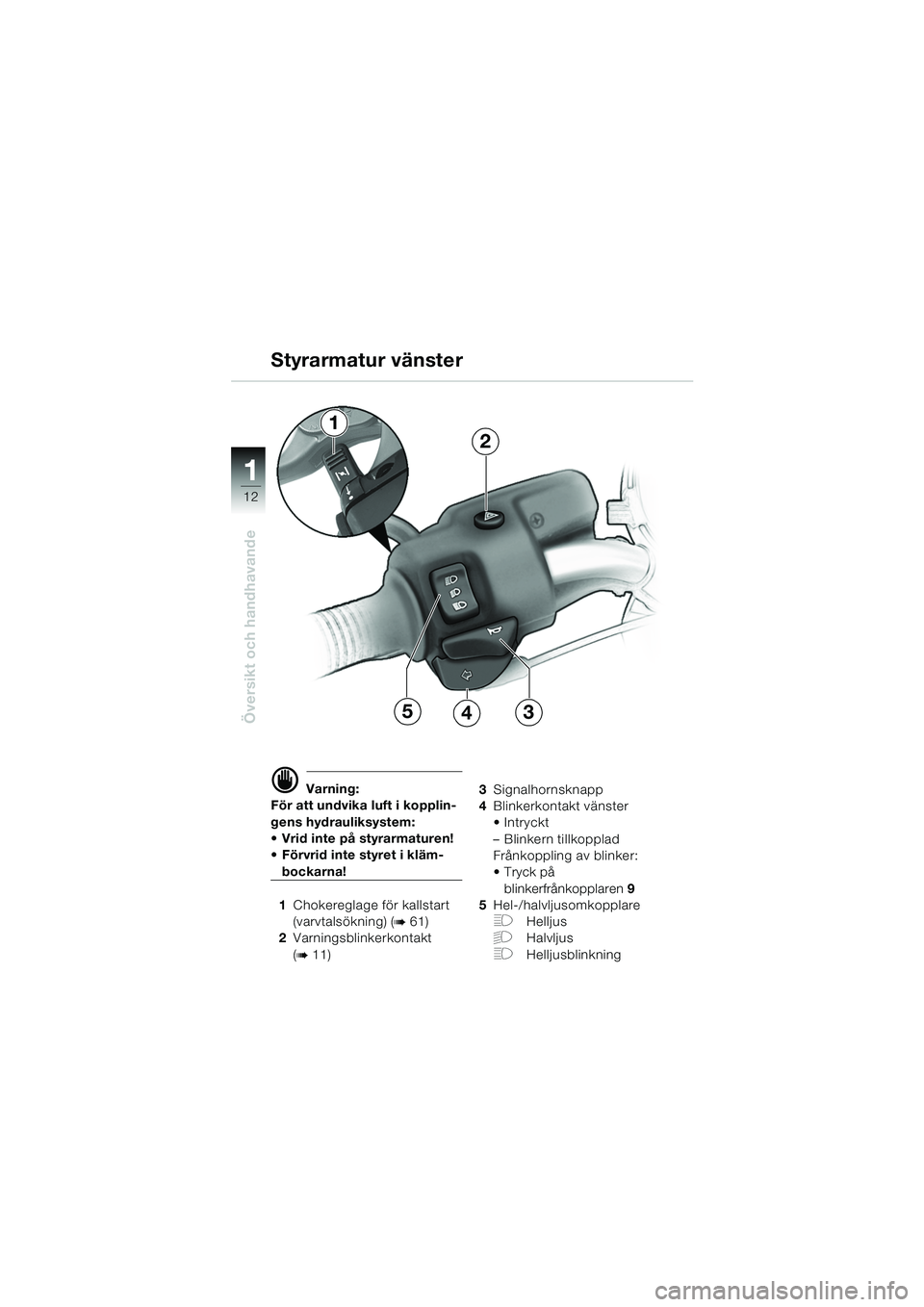

d Varning:
För att undvika luft i kopplin-
gens hydrauliksystem:
Vrid inte på styrarmaturen!
Förvrid inte styret i kläm-
bockarna!
1 Chokereglage för kallstart
(varvtalsökning) (
b 61)
2 Varningsblinkerkontakt
(
b 11) 3
Signalhornsknapp
4 Blinkerkontakt vänster
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
Tryck på
blinkerfrånkopplaren 9
5 Hel-/halvljusomkopplare
FHelljus
GHalvljus
FHelljusblinkning
Styrarmatur vänster
1
2
534
10r28bks3.book Seite 12 Dienstag, 25. Mai 2004 6:06 18

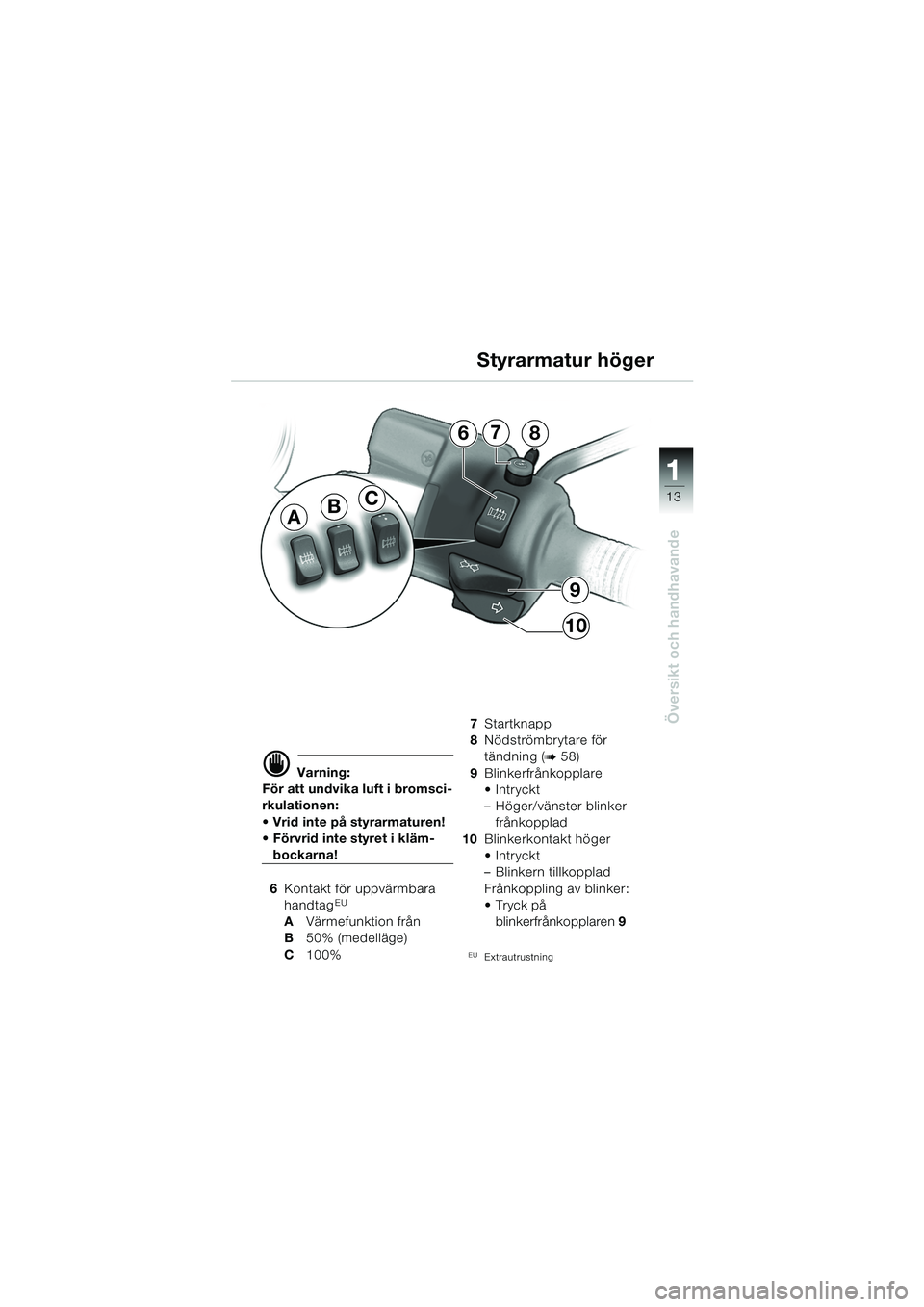

Page 15 of 92
1
Översikt och handhavande
13
d Varning:
För att undvika luft i bromsci-
rkulationen:
Vrid inte på styrarmaturen!
Förvrid inte styret i kläm-
bockarna!
6 Kontakt för uppvärmbara
handtag
EU
A Värmefunktion från
B 50% (medelläge)
C 100% 7
Startknapp
8 Nödströmbrytare för
tändning (
b 58)
9 Blinkerfrånkopplare
Intryckt
– Höger/vänster blinker
frånkopplad
10 Blinkerkontakt höger
Intryckt
– Blinkern tillkopplad
Frånkoppling av blinker:
Tryck på
blinkerfrånkopplaren 9
EUExtrautrustning
Styrarmatur höger
BA
C
9
10
876
10r28bks3.book Seite 13 Dienstag, 25. Mai 2004 6:06 18

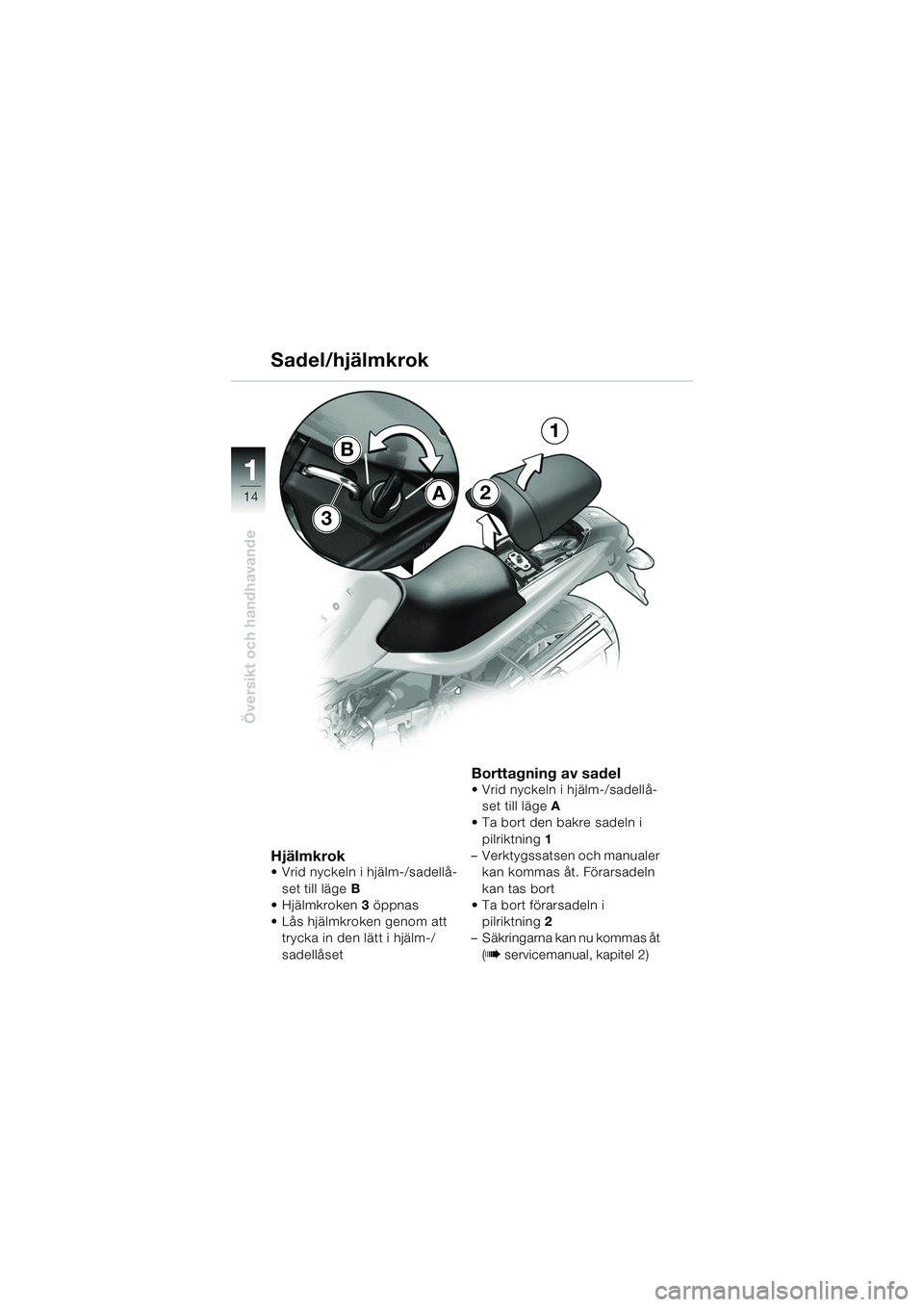

Page 16 of 92
1
Översikt och handhavande
14
Hjälmkrok Vrid nyckeln i hjälm-/sadellå-set till läge B
Hjälmkroken 3 öppnas
Lås hjälmkroken genom att trycka in den lätt i hjälm-/
sadellåset
Borttagning av sadel Vrid nyckeln i hjälm-/sadellå-
set till läge A
Ta bort den bakre sadeln i
pilriktning 1
– Verktygssatsen och manualer kan kommas åt. Förarsadeln
kan tas bort
Ta bort förarsadeln i
pilriktning 2
– Säkringarna kan nu kommas åt
(b servicemanual, kapitel 2)
Sadel/hjälmkrok
A2
1
B
3
10r28bks3.book Seite 14 Dienstag, 25. Mai 2004 6:06 18
Page 17 of 92
1
Översikt och handhavande
15

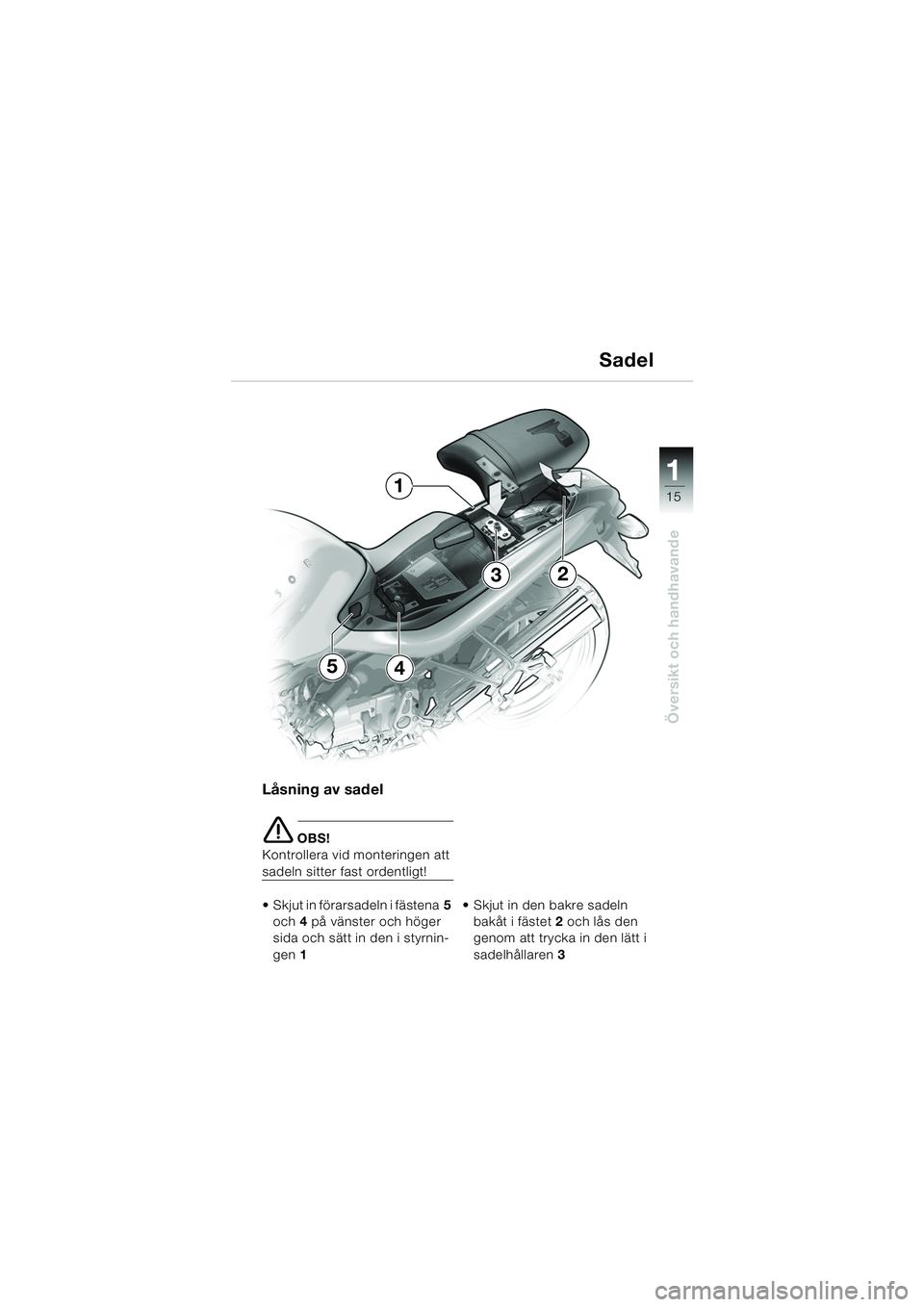

Låsning av sadel
e OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
Skjut in förarsadeln i fästena 5
och 4 på vänster och höger
sida och sätt in den i styrnin-
gen 1 Skjut in den bakre sadeln
bakåt i fästet 2 och lås den
genom att trycka in den lätt i
sadelhållaren 3
Sadel
5
1
4
23
10r28bks3.book Seite 15 Dienstag, 25. Mai 2004 6:06 18
Page 18 of 92
1
Översikt och handhavande
16

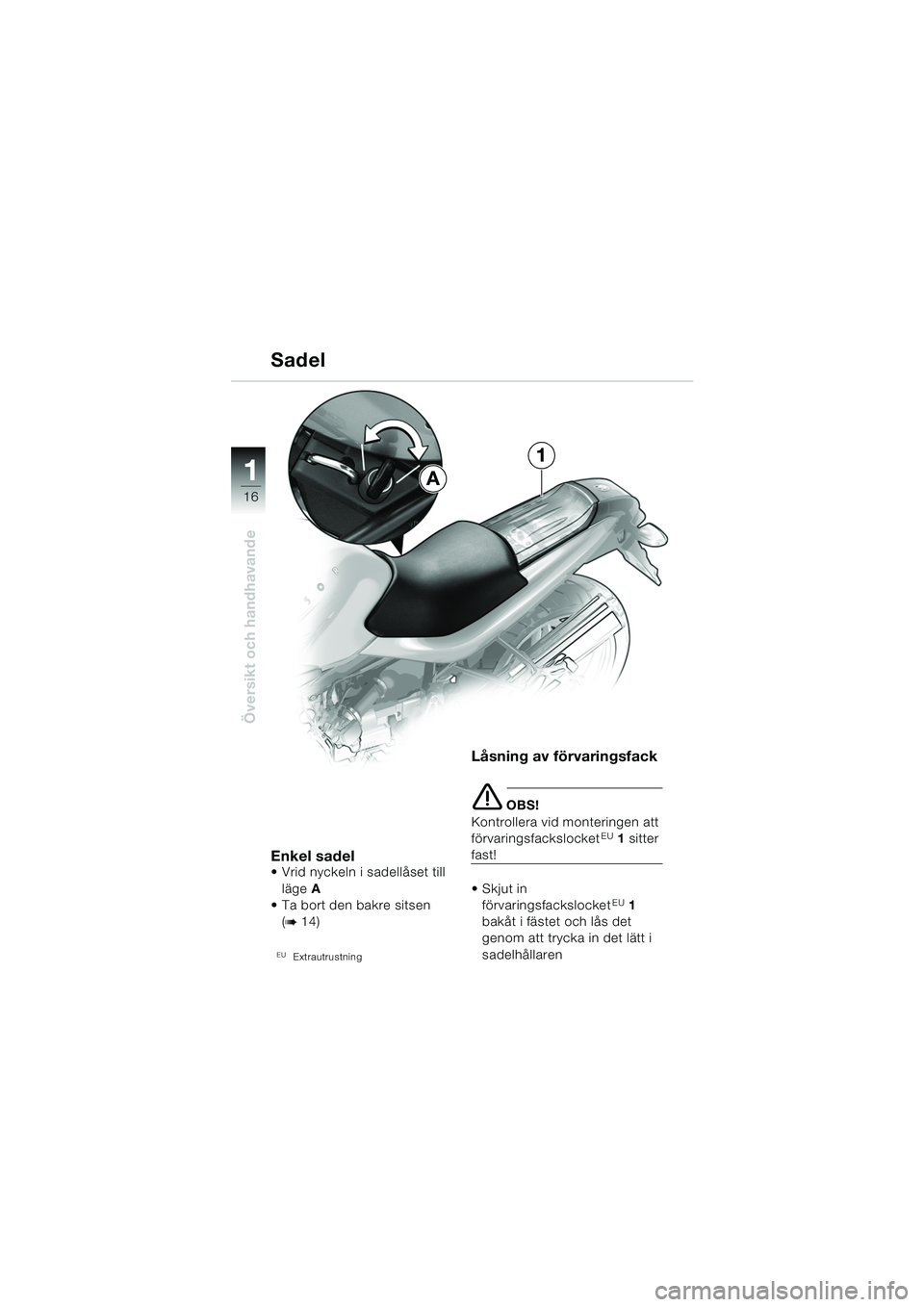

Enkel sadel Vrid nyckeln i sadellåset till läge A
Ta bort den bakre sitsen
(
b 14)
EUExtrautrustning
Låsning av förvaringsfack
e OBS!
Kontrollera vid monteringen att
förvaringsfackslocket
EU 1 sitter
fast!
Skjut in
förvaringsfackslocket
EU 1
bakåt i fästet och lås det
genom att trycka in det lätt i
sadelhållaren
Sadel
A
1
10r28bks3.book Seite 16 Dienstag, 25. Mai 2004 6:06 18
Page 19 of 92
1
Översikt och handhavande
17

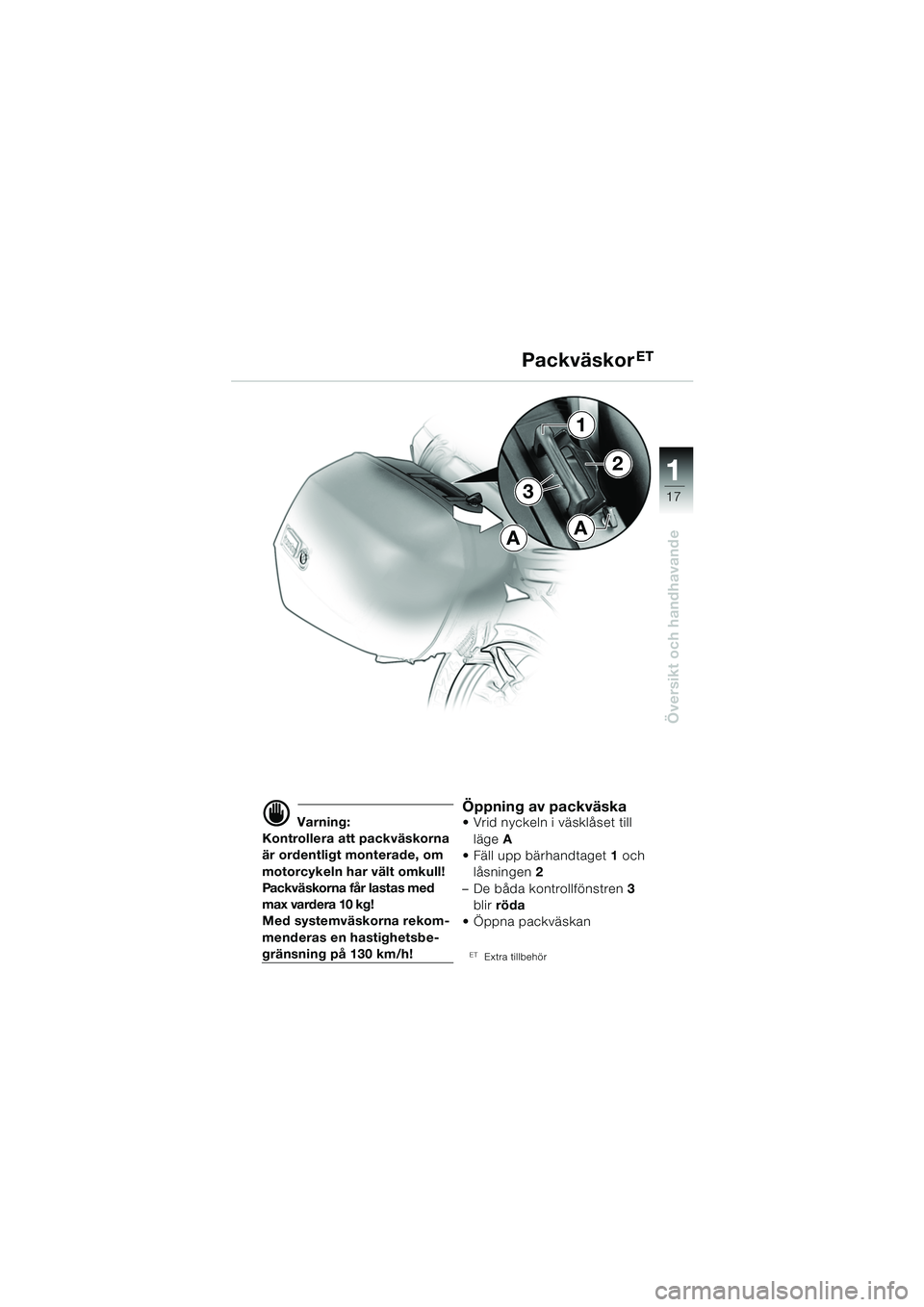

d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packväskorna får lastas med
max vardera 10 kg!
Med systemväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!
Öppning av packväska Vrid nyckeln i väsklåset till
läge A
Fäll upp bärhandtaget 1 och
låsningen 2
– De båda kontrollfönstren 3
blir röda
Öppna packväskan
ETExtra tillbehör
PackväskorET
3
1
2
AA
10r28bks3.book Seite 17 Dienstag, 25. Mai 2004 6:06 18
Page 20 of 92
1
Översikt och handhavande
18

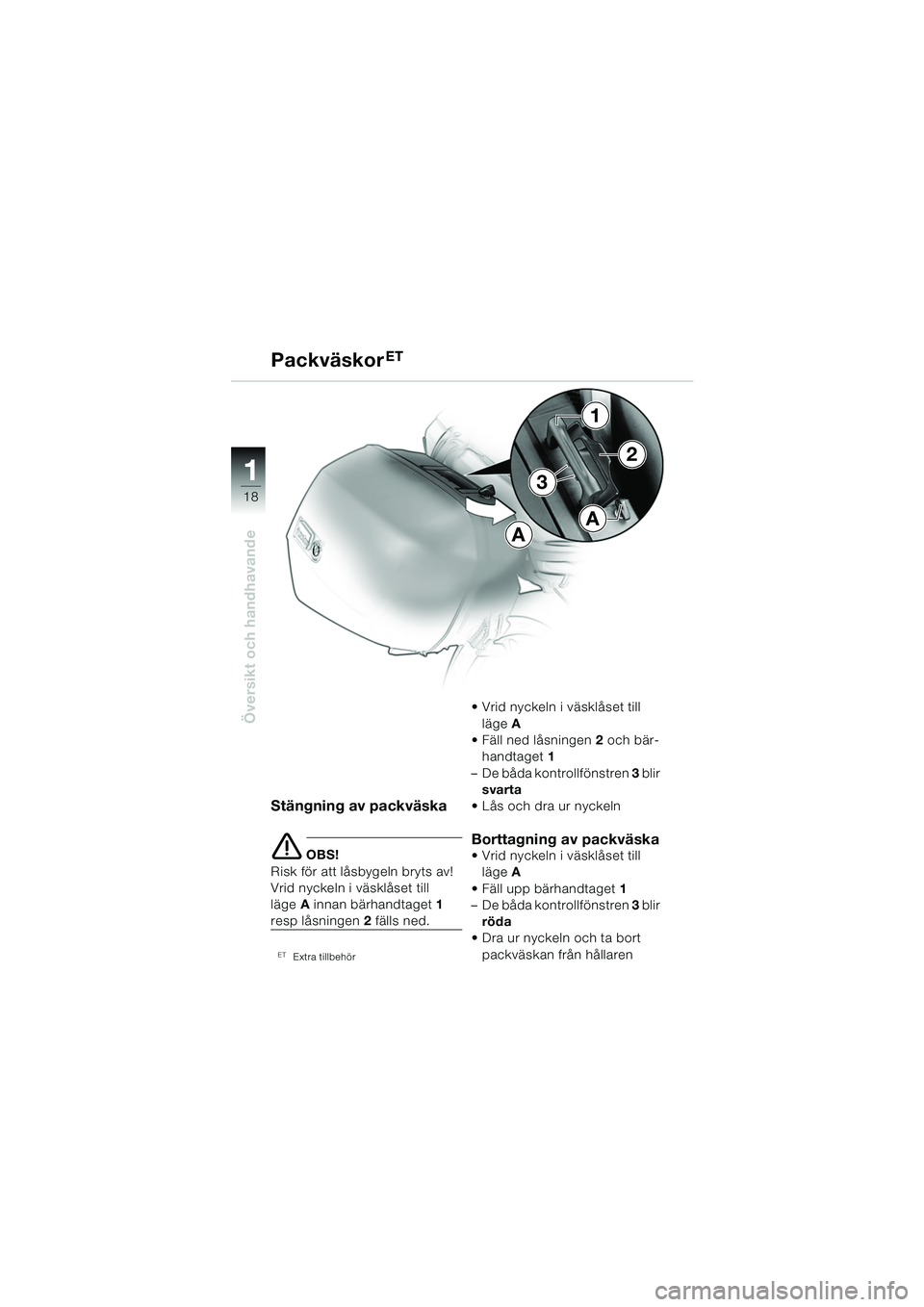

Stängning av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till
läge A innan bärhandtaget 1
resp låsningen 2 fälls ned.
ETExtra tillbehör
Vrid nyckeln i väsklåset till
läge A
Fäll ned låsningen 2 och bär-
handtaget 1
– De båda kontrollfönstren 3 blir
svarta
Lås och dra ur nyckeln
Borttagning av packväska
Vrid nyckeln i väsklåset till läge A
Fäll upp bärhandtaget 1
– De båda kontrollfönstren 3 blir
röda
Dra ur nyckeln och ta bort
packväskan från hållaren
PackväskorET
3
1
2
A
A
10r28bks3.book Seite 18 Dienstag, 25. Mai 2004 6:06 18
