Generalidades
Con una claridad suficiente, el sistema advierte
a partir de aprox. 10 km/h hasta approx.
60 km/h de posibles riesgos de colisión con peatones e interviene activando el freno poco
antes de una colisión.
Al mismo tiempo, se tienen en cuenta las per‐
sonas que se encuentran en la zona de detec‐
ción del sistema.
Campo de detección
El campo de detección que hay delante del ve‐
hículo se compone de dos partes:
▷Zona central, flecha 1, directamente de‐
lante del vehículo.▷Zona ampliada, flecha 2, a derecha e iz‐
quierda.
Se puede producir una colisión cuando hay
personas en la zona central. Solo se avisa de la
presencia de personas que se encuentran en
la zona ampliada si se desplazan en la direc‐
ción de la zona central.
Notas AVISO
Las indicaciones y los avisos no eximen
al conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los avi‐
sos o reacciones de este pueden no produ‐
cirse, producirse muy tarde o de forma inco‐
rrecta. Existe peligro de accidentes. Adaptar la
conducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir activa‐
mente en las situaciones correspondientes.◀
AVISO
Debido a los límites del sistema, al re‐
molcar o arrancar por remolcado con los siste‐
mas Intelligent Safety activados puede produ‐
cirse un comportamiento erróneo de algunas
funciones, p. ej., advertencia de choque con
función de frenado. Existe peligro de acciden‐
tes. Antes de remolcar o arrancar por remol‐
cado, desconectar todos los sistemas Intelli‐
gent Safety.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Seite 141SeguridadManejo141
Online Edition for Part no. 01 40 2 969 782 - II/16

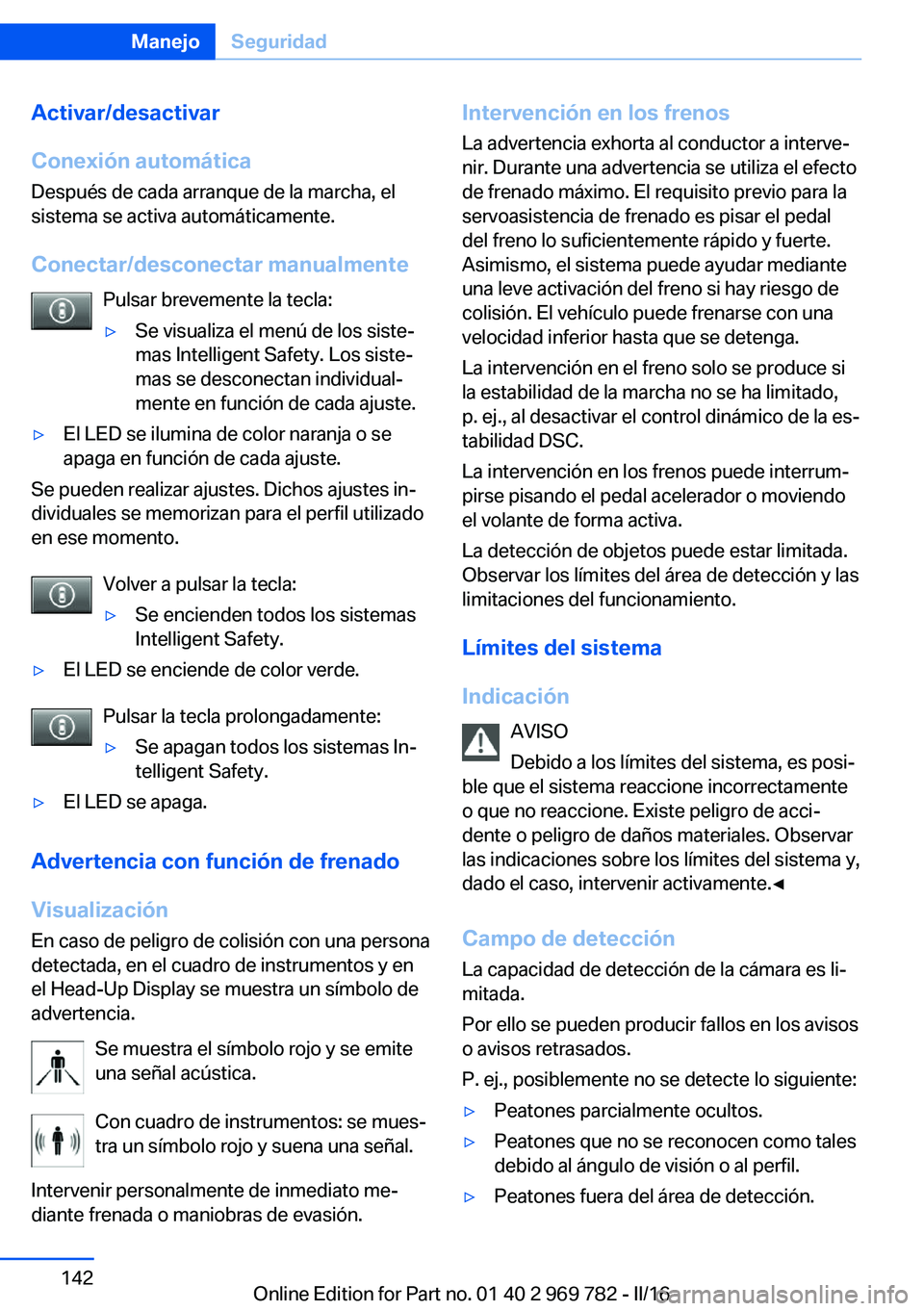

Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente.
Conectar/desconectar manualmente Pulsar brevemente la tecla:▷Se visualiza el menú de los siste‐
mas Intelligent Safety. Los siste‐
mas se desconectan individual‐
mente en función de cada ajuste.▷El LED se ilumina de color naranja o se
apaga en función de cada ajuste.
Se pueden realizar ajustes. Dichos ajustes in‐
dividuales se memorizan para el perfil utilizado
en ese momento.
Volver a pulsar la tecla:
▷Se encienden todos los sistemas
Intelligent Safety.▷El LED se enciende de color verde.
Pulsar la tecla prolongadamente:
▷Se apagan todos los sistemas In‐
telligent Safety.▷El LED se apaga.
Advertencia con función de frenado
Visualización
En caso de peligro de colisión con una persona
detectada, en el cuadro de instrumentos y en
el Head-Up Display se muestra un símbolo de
advertencia.
Se muestra el símbolo rojo y se emite
una señal acústica.
Con cuadro de instrumentos: se mues‐
tra un símbolo rojo y suena una señal.
Intervenir personalmente de inmediato me‐
diante frenada o maniobras de evasión.
Intervención en los frenos
La advertencia exhorta al conductor a interve‐
nir. Durante una advertencia se utiliza el efecto
de frenado máximo. El requisito previo para la
servoasistencia de frenado es pisar el pedal
del freno lo suficientemente rápido y fuerte.
Asimismo, el sistema puede ayudar mediante
una leve activación del freno si hay riesgo de
colisión. El vehículo puede frenarse con una
velocidad inferior hasta que se detenga.
La intervención en el freno solo se produce si
la estabilidad de la marcha no se ha limitado,
p. ej., al desactivar el control dinámico de la es‐
tabilidad DSC.
La intervención en los frenos puede interrum‐
pirse pisando el pedal acelerador o moviendo
el volante de forma activa.
La detección de objetos puede estar limitada.
Observar los límites del área de detección y las
limitaciones del funcionamiento.
Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀
Campo de detección La capacidad de detección de la cámara es li‐
mitada.
Por ello se pueden producir fallos en los avisos
o avisos retrasados.
P. ej., posiblemente no se detecte lo siguiente:▷Peatones parcialmente ocultos.▷Peatones que no se reconocen como tales
debido al ángulo de visión o al perfil.▷Peatones fuera del área de detección.Seite 142ManejoSeguridad142
Online Edition for Part no. 01 40 2 969 782 - II/16

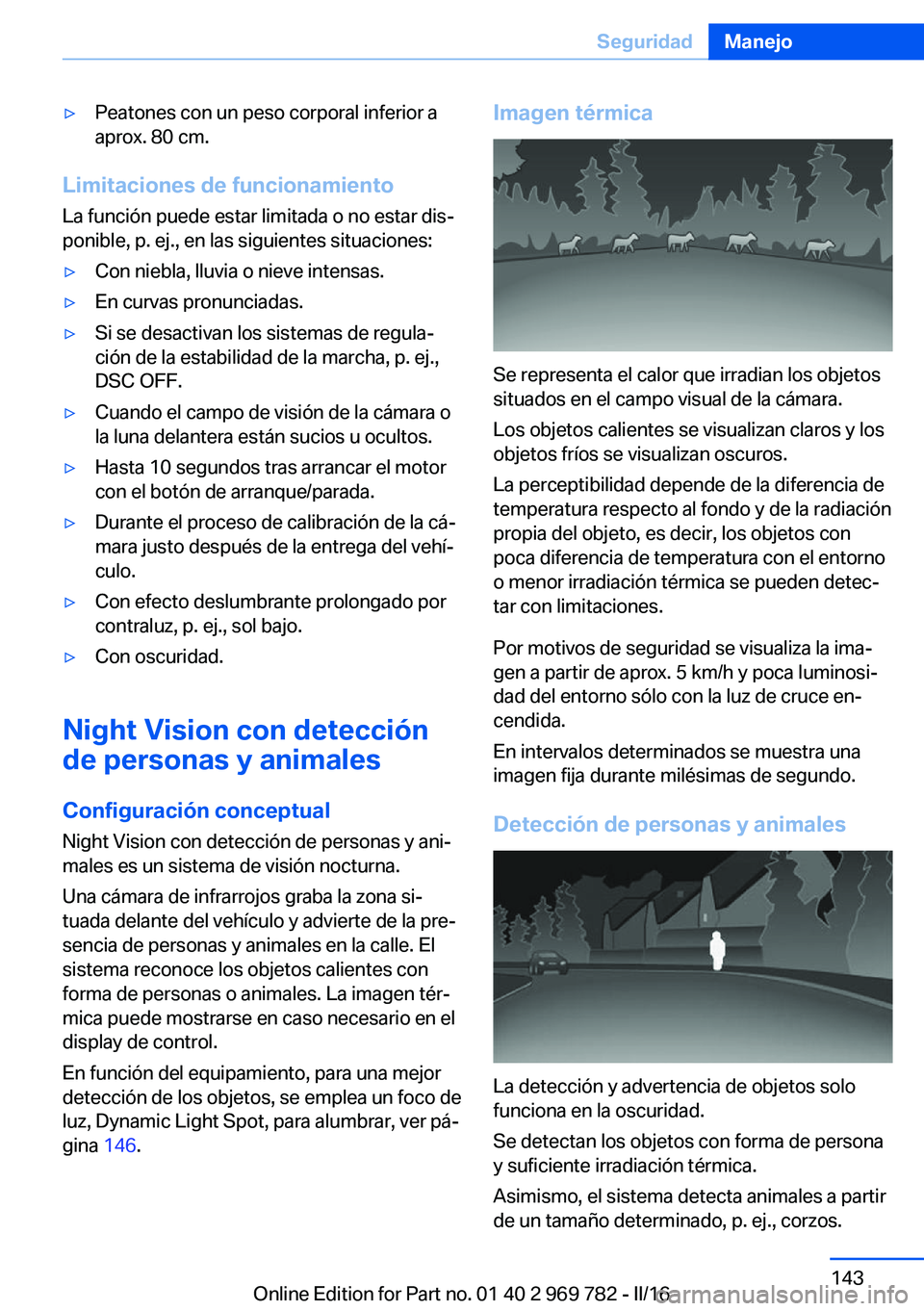

▷Peatones con un peso corporal inferior a
aprox. 80 cm.
Limitaciones de funcionamiento
La función puede estar limitada o no estar dis‐
ponible, p. ej., en las siguientes situaciones:
▷Con niebla, lluvia o nieve intensas.▷En curvas pronunciadas.▷Si se desactivan los sistemas de regula‐
ción de la estabilidad de la marcha, p. ej.,
DSC OFF.▷Cuando el campo de visión de la cámara o
la luna delantera están sucios u ocultos.▷Hasta 10 segundos tras arrancar el motor
con el botón de arranque/parada.▷Durante el proceso de calibración de la cá‐
mara justo después de la entrega del vehí‐
culo.▷Con efecto deslumbrante prolongado por
contraluz, p. ej., sol bajo.▷Con oscuridad.
Night Vision con detección
de personas y animales
Configuración conceptual
Night Vision con detección de personas y ani‐
males es un sistema de visión nocturna.
Una cámara de infrarrojos graba la zona si‐
tuada delante del vehículo y advierte de la pre‐
sencia de personas y animales en la calle. El
sistema reconoce los objetos calientes con
forma de personas o animales. La imagen tér‐
mica puede mostrarse en caso necesario en el
display de control.
En función del equipamiento, para una mejor
detección de los objetos, se emplea un foco de
luz, Dynamic Light Spot, para alumbrar, ver pá‐
gina 146.
Imagen térmica
Se representa el calor que irradian los objetos
situados en el campo visual de la cámara.
Los objetos calientes se visualizan claros y los
objetos fríos se visualizan oscuros.
La perceptibilidad depende de la diferencia de
temperatura respecto al fondo y de la radiación
propia del objeto, es decir, los objetos con
poca diferencia de temperatura con el entorno
o menor irradiación térmica se pueden detec‐
tar con limitaciones.
Por motivos de seguridad se visualiza la ima‐
gen a partir de aprox. 5 km/h y poca luminosi‐
dad del entorno sólo con la luz de cruce en‐
cendida.
En intervalos determinados se muestra una
imagen fija durante milésimas de segundo.
Detección de personas y animales
La detección y advertencia de objetos solo
funciona en la oscuridad.
Se detectan los objetos con forma de persona
y suficiente irradiación térmica.
Asimismo, el sistema detecta animales a partir
de un tamaño determinado, p. ej., corzos.
Seite 143SeguridadManejo143
Online Edition for Part no. 01 40 2 969 782 - II/16

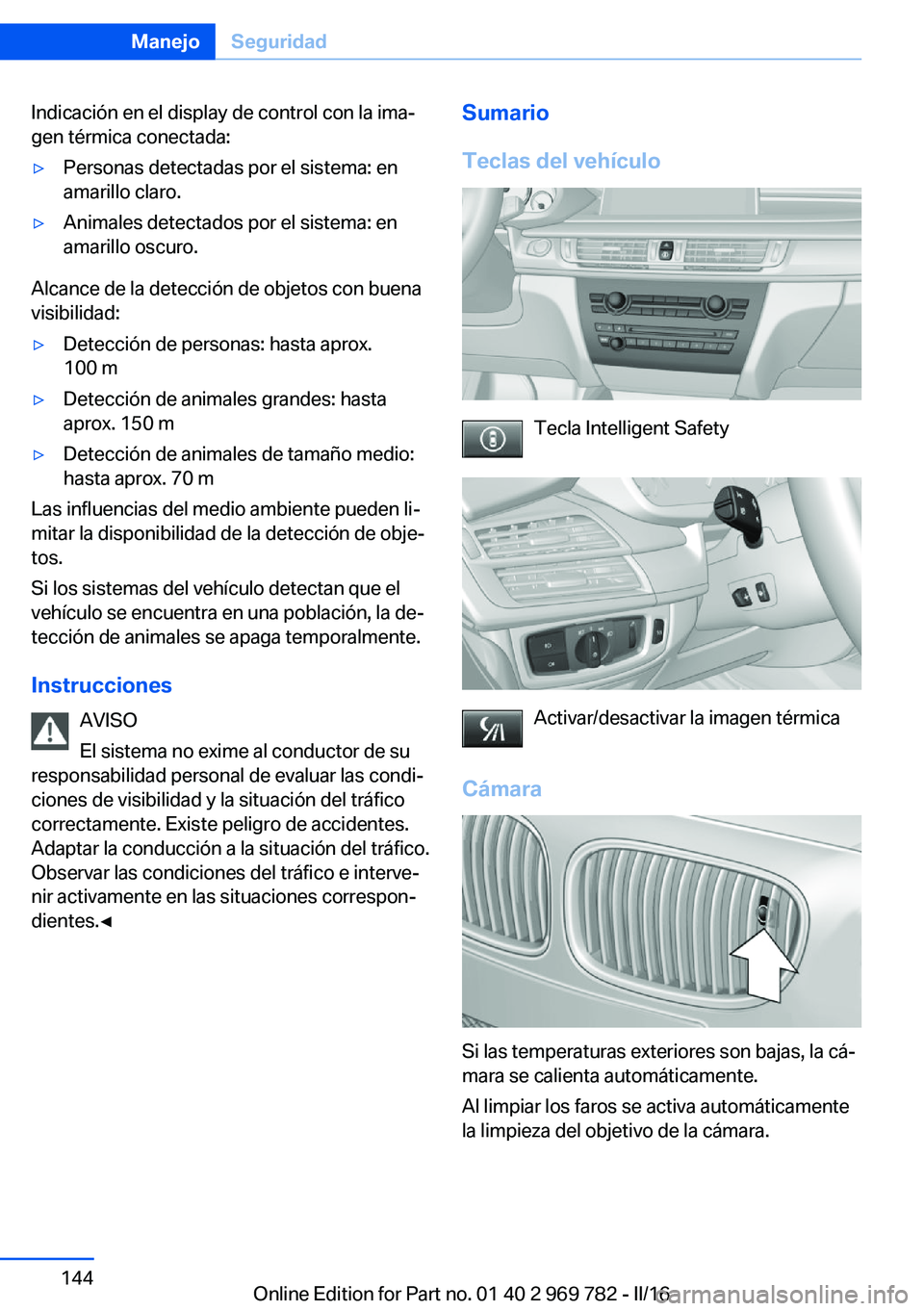

Indicación en el display de control con la ima‐
gen térmica conectada:▷Personas detectadas por el sistema: en
amarillo claro.▷Animales detectados por el sistema: en
amarillo oscuro.
Alcance de la detección de objetos con buena
visibilidad:
▷Detección de personas: hasta aprox.
100 m▷Detección de animales grandes: hasta
aprox. 150 m▷Detección de animales de tamaño medio:
hasta aprox. 70 m
Las influencias del medio ambiente pueden li‐
mitar la disponibilidad de la detección de obje‐
tos.
Si los sistemas del vehículo detectan que el
vehículo se encuentra en una población, la de‐
tección de animales se apaga temporalmente.
Instrucciones AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar las condi‐
ciones de visibilidad y la situación del tráfico
correctamente. Existe peligro de accidentes.
Adaptar la conducción a la situación del tráfico.
Observar las condiciones del tráfico e interve‐
nir activamente en las situaciones correspon‐
dientes.◀
Sumario
Teclas del vehículo
Tecla Intelligent Safety
Activar/desactivar la imagen térmica
Cámara
Si las temperaturas exteriores son bajas, la cá‐
mara se calienta automáticamente.
Al limpiar los faros se activa automáticamente
la limpieza del objetivo de la cámara.
Seite 144ManejoSeguridad144
Online Edition for Part no. 01 40 2 969 782 - II/16

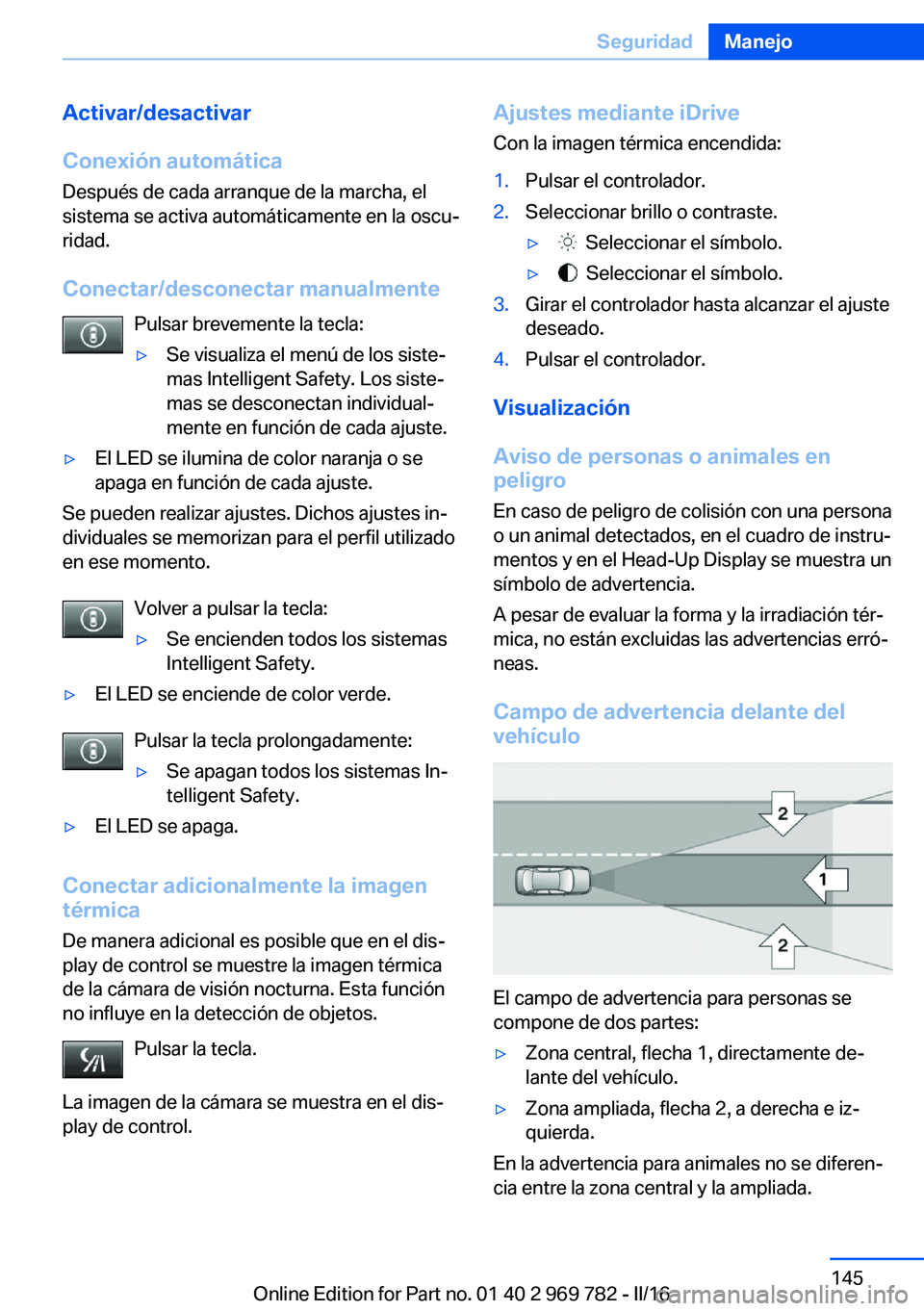

Activar/desactivar
Conexión automática Después de cada arranque de la marcha, el
sistema se activa automáticamente en la oscu‐
ridad.
Conectar/desconectar manualmente Pulsar brevemente la tecla:▷Se visualiza el menú de los siste‐
mas Intelligent Safety. Los siste‐
mas se desconectan individual‐
mente en función de cada ajuste.▷El LED se ilumina de color naranja o se
apaga en función de cada ajuste.
Se pueden realizar ajustes. Dichos ajustes in‐
dividuales se memorizan para el perfil utilizado
en ese momento.
Volver a pulsar la tecla:
▷Se encienden todos los sistemas
Intelligent Safety.▷El LED se enciende de color verde.
Pulsar la tecla prolongadamente:
▷Se apagan todos los sistemas In‐
telligent Safety.▷El LED se apaga.
Conectar adicionalmente la imagen
térmica
De manera adicional es posible que en el dis‐
play de control se muestre la imagen térmica
de la cámara de visión nocturna. Esta función
no influye en la detección de objetos.
Pulsar la tecla.
La imagen de la cámara se muestra en el dis‐
play de control.
Ajustes mediante iDrive
Con la imagen térmica encendida:1.Pulsar el controlador.2.Seleccionar brillo o contraste.▷ Seleccionar el símbolo.▷ Seleccionar el símbolo.3.Girar el controlador hasta alcanzar el ajuste
deseado.4.Pulsar el controlador.
Visualización
Aviso de personas o animales en
peligro
En caso de peligro de colisión con una personao un animal detectados, en el cuadro de instru‐
mentos y en el Head-Up Display se muestra un
símbolo de advertencia.
A pesar de evaluar la forma y la irradiación tér‐
mica, no están excluidas las advertencias erró‐
neas.
Campo de advertencia delante del
vehículo
El campo de advertencia para personas se
compone de dos partes:
▷Zona central, flecha 1, directamente de‐
lante del vehículo.▷Zona ampliada, flecha 2, a derecha e iz‐
quierda.
En la advertencia para animales no se diferen‐
cia entre la zona central y la ampliada.
Seite 145SeguridadManejo145
Online Edition for Part no. 01 40 2 969 782 - II/16

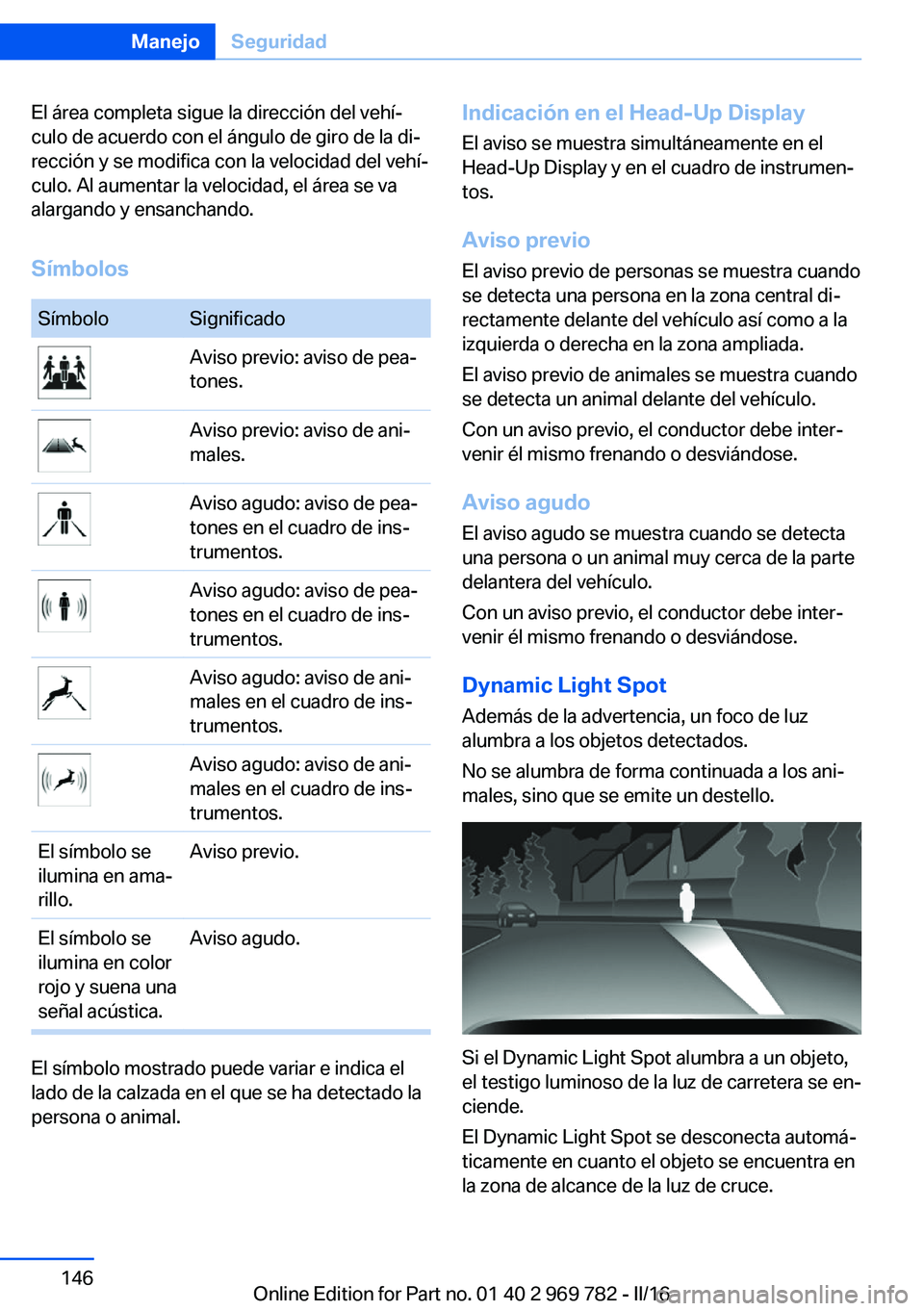

El área completa sigue la dirección del vehí‐
culo de acuerdo con el ángulo de giro de la di‐
rección y se modifica con la velocidad del vehí‐
culo. Al aumentar la velocidad, el área se va
alargando y ensanchando.
SímbolosSímboloSignificadoAviso previo: aviso de pea‐
tones.Aviso previo: aviso de ani‐
males.Aviso agudo: aviso de pea‐
tones en el cuadro de ins‐
trumentos.Aviso agudo: aviso de pea‐
tones en el cuadro de ins‐
trumentos.Aviso agudo: aviso de ani‐
males en el cuadro de ins‐
trumentos.Aviso agudo: aviso de ani‐
males en el cuadro de ins‐
trumentos.El símbolo se
ilumina en ama‐
rillo.Aviso previo.El símbolo se
ilumina en color
rojo y suena una
señal acústica.Aviso agudo.
El símbolo mostrado puede variar e indica el
lado de la calzada en el que se ha detectado la
persona o animal.
Indicación en el Head-Up Display
El aviso se muestra simultáneamente en el
Head-Up Display y en el cuadro de instrumen‐
tos.
Aviso previo
El aviso previo de personas se muestra cuando
se detecta una persona en la zona central di‐
rectamente delante del vehículo así como a la
izquierda o derecha en la zona ampliada.
El aviso previo de animales se muestra cuando
se detecta un animal delante del vehículo.
Con un aviso previo, el conductor debe inter‐
venir él mismo frenando o desviándose.
Aviso agudo El aviso agudo se muestra cuando se detecta
una persona o un animal muy cerca de la parte
delantera del vehículo.
Con un aviso previo, el conductor debe inter‐
venir él mismo frenando o desviándose.
Dynamic Light Spot Además de la advertencia, un foco de luz
alumbra a los objetos detectados.
No se alumbra de forma continuada a los ani‐
males, sino que se emite un destello.
Si el Dynamic Light Spot alumbra a un objeto,
el testigo luminoso de la luz de carretera se en‐
ciende.
El Dynamic Light Spot se desconecta automá‐
ticamente en cuanto el objeto se encuentra en
la zona de alcance de la luz de cruce.
Seite 146ManejoSeguridad146
Online Edition for Part no. 01 40 2 969 782 - II/16

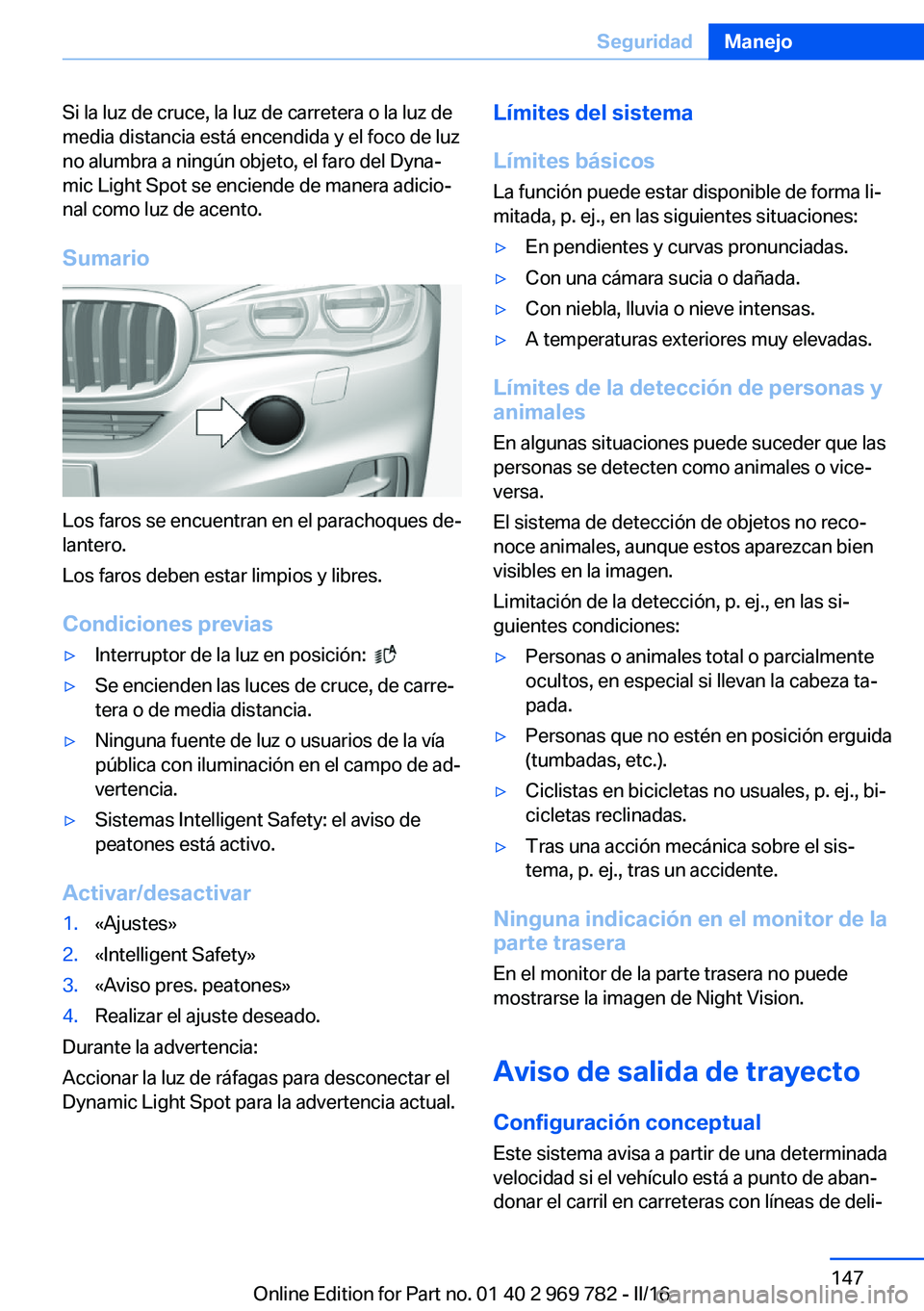

Si la luz de cruce, la luz de carretera o la luz de
media distancia está encendida y el foco de luz
no alumbra a ningún objeto, el faro del Dyna‐
mic Light Spot se enciende de manera adicio‐
nal como luz de acento.
Sumario
Los faros se encuentran en el parachoques de‐
lantero.
Los faros deben estar limpios y libres.
Condiciones previas
▷Interruptor de la luz en posición: ▷Se encienden las luces de cruce, de carre‐
tera o de media distancia.▷Ninguna fuente de luz o usuarios de la vía
pública con iluminación en el campo de ad‐
vertencia.▷Sistemas Intelligent Safety: el aviso de
peatones está activo.
Activar/desactivar
1.«Ajustes»2.«Intelligent Safety»3.«Aviso pres. peatones»4.Realizar el ajuste deseado.
Durante la advertencia:
Accionar la luz de ráfagas para desconectar el
Dynamic Light Spot para la advertencia actual.
Límites del sistema
Límites básicos
La función puede estar disponible de forma li‐
mitada, p. ej., en las siguientes situaciones:▷En pendientes y curvas pronunciadas.▷Con una cámara sucia o dañada.▷Con niebla, lluvia o nieve intensas.▷A temperaturas exteriores muy elevadas.
Límites de la detección de personas y
animales
En algunas situaciones puede suceder que las
personas se detecten como animales o vice‐
versa.
El sistema de detección de objetos no reco‐
noce animales, aunque estos aparezcan bien
visibles en la imagen.
Limitación de la detección, p. ej., en las si‐
guientes condiciones:
▷Personas o animales total o parcialmente
ocultos, en especial si llevan la cabeza ta‐
pada.▷Personas que no estén en posición erguida
(tumbadas, etc.).▷Ciclistas en bicicletas no usuales, p. ej., bi‐
cicletas reclinadas.▷Tras una acción mecánica sobre el sis‐
tema, p. ej., tras un accidente.
Ninguna indicación en el monitor de la
parte trasera
En el monitor de la parte trasera no puede
mostrarse la imagen de Night Vision.
Aviso de salida de trayecto
Configuración conceptual Este sistema avisa a partir de una determinada
velocidad si el vehículo está a punto de aban‐
donar el carril en carreteras con líneas de deli‐
Seite 147SeguridadManejo147
Online Edition for Part no. 01 40 2 969 782 - II/16

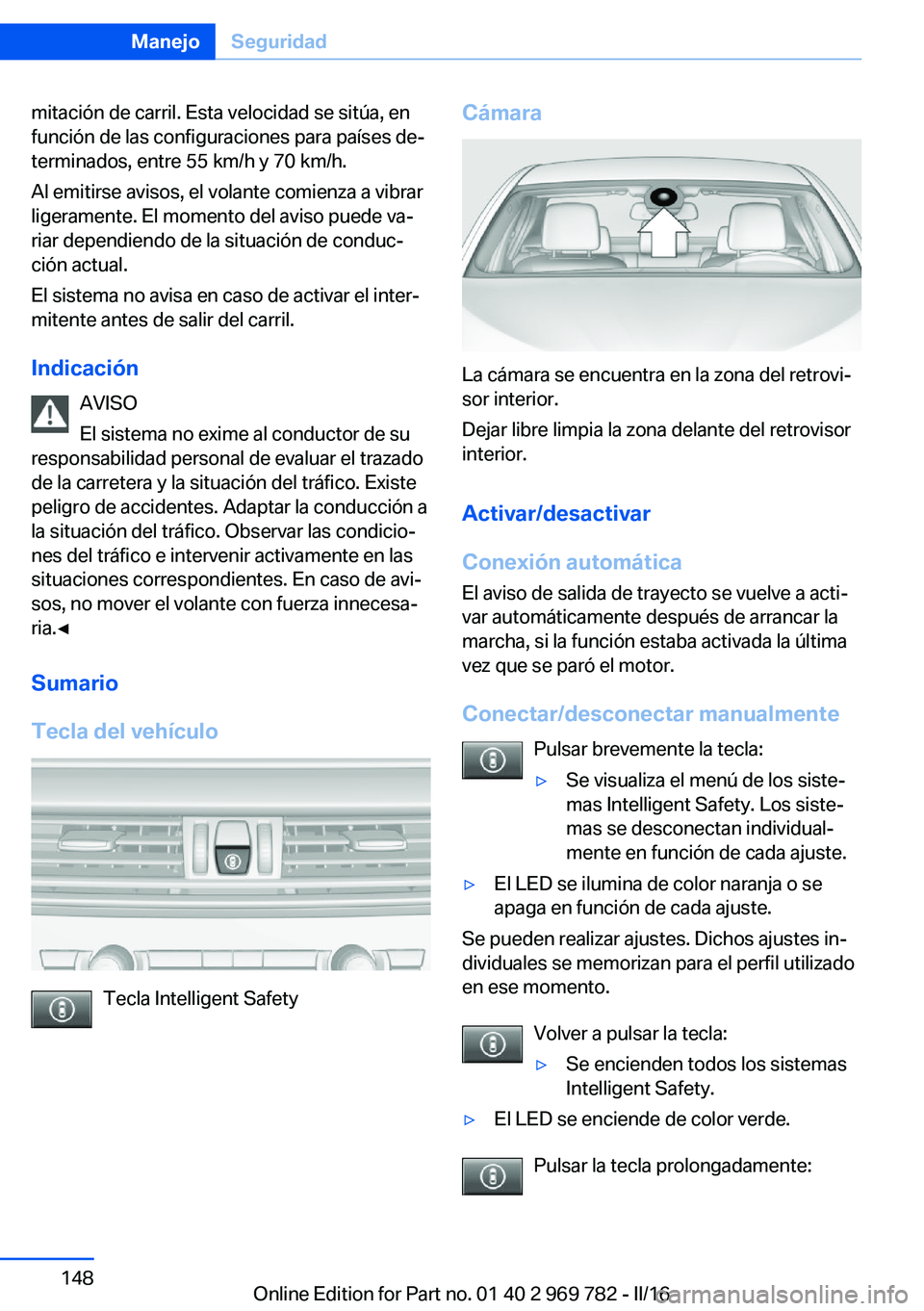

mitación de carril. Esta velocidad se sitúa, en
función de las configuraciones para países de‐
terminados, entre 55 km/h y 70 km/h.
Al emitirse avisos, el volante comienza a vibrar
ligeramente. El momento del aviso puede va‐
riar dependiendo de la situación de conduc‐
ción actual.
El sistema no avisa en caso de activar el inter‐
mitente antes de salir del carril.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar el trazado
de la carretera y la situación del tráfico. Existe
peligro de accidentes. Adaptar la conducción a
la situación del tráfico. Observar las condicio‐
nes del tráfico e intervenir activamente en las
situaciones correspondientes. En caso de avi‐
sos, no mover el volante con fuerza innecesa‐
ria.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Cámara
La cámara se encuentra en la zona del retrovi‐
sor interior.
Dejar libre limpia la zona delante del retrovisor
interior.
Activar/desactivar
Conexión automática El aviso de salida de trayecto se vuelve a acti‐
var automáticamente después de arrancar la
marcha, si la función estaba activada la última
vez que se paró el motor.
Conectar/desconectar manualmente Pulsar brevemente la tecla:
▷Se visualiza el menú de los siste‐
mas Intelligent Safety. Los siste‐
mas se desconectan individual‐
mente en función de cada ajuste.▷El LED se ilumina de color naranja o se
apaga en función de cada ajuste.
Se pueden realizar ajustes. Dichos ajustes in‐
dividuales se memorizan para el perfil utilizado
en ese momento.
Volver a pulsar la tecla:
▷Se encienden todos los sistemas
Intelligent Safety.▷El LED se enciende de color verde.
Pulsar la tecla prolongadamente:
Seite 148ManejoSeguridad148
Online Edition for Part no. 01 40 2 969 782 - II/16

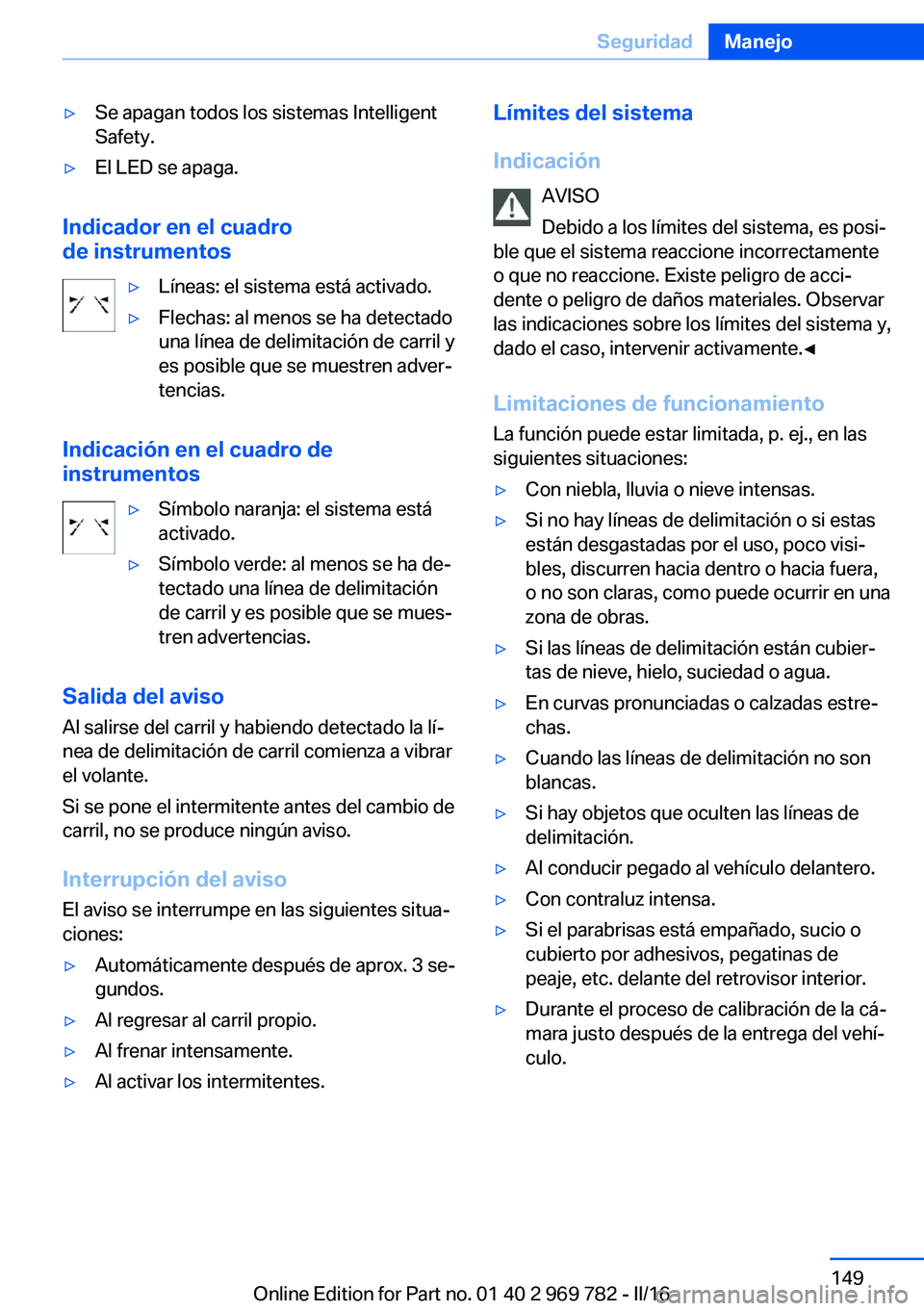

▷Se apagan todos los sistemas Intelligent
Safety.▷El LED se apaga.
Indicador en el cuadro
de instrumentos
▷Líneas: el sistema está activado.▷Flechas: al menos se ha detectado
una línea de delimitación de carril y
es posible que se muestren adver‐
tencias.
Indicación en el cuadro de
instrumentos
▷Símbolo naranja: el sistema está
activado.▷Símbolo verde: al menos se ha de‐
tectado una línea de delimitación
de carril y es posible que se mues‐
tren advertencias.
Salida del aviso
Al salirse del carril y habiendo detectado la lí‐
nea de delimitación de carril comienza a vibrar
el volante.
Si se pone el intermitente antes del cambio de
carril, no se produce ningún aviso.
Interrupción del aviso
El aviso se interrumpe en las siguientes situa‐
ciones:
▷Automáticamente después de aprox. 3 se‐
gundos.▷Al regresar al carril propio.▷Al frenar intensamente.▷Al activar los intermitentes.Límites del sistema
Indicación AVISO
Debido a los límites del sistema, es posi‐
ble que el sistema reaccione incorrectamente
o que no reaccione. Existe peligro de acci‐
dente o peligro de daños materiales. Observar
las indicaciones sobre los límites del sistema y,
dado el caso, intervenir activamente.◀
Limitaciones de funcionamiento La función puede estar limitada, p. ej., en las
siguientes situaciones:▷Con niebla, lluvia o nieve intensas.▷Si no hay líneas de delimitación o si estas
están desgastadas por el uso, poco visi‐
bles, discurren hacia dentro o hacia fuera,
o no son claras, como puede ocurrir en una
zona de obras.▷Si las líneas de delimitación están cubier‐
tas de nieve, hielo, suciedad o agua.▷En curvas pronunciadas o calzadas estre‐
chas.▷Cuando las líneas de delimitación no son
blancas.▷Si hay objetos que oculten las líneas de
delimitación.▷Al conducir pegado al vehículo delantero.▷Con contraluz intensa.▷Si el parabrisas está empañado, sucio o
cubierto por adhesivos, pegatinas de
peaje, etc. delante del retrovisor interior.▷Durante el proceso de calibración de la cá‐
mara justo después de la entrega del vehí‐
culo.Seite 149SeguridadManejo149
Online Edition for Part no. 01 40 2 969 782 - II/16

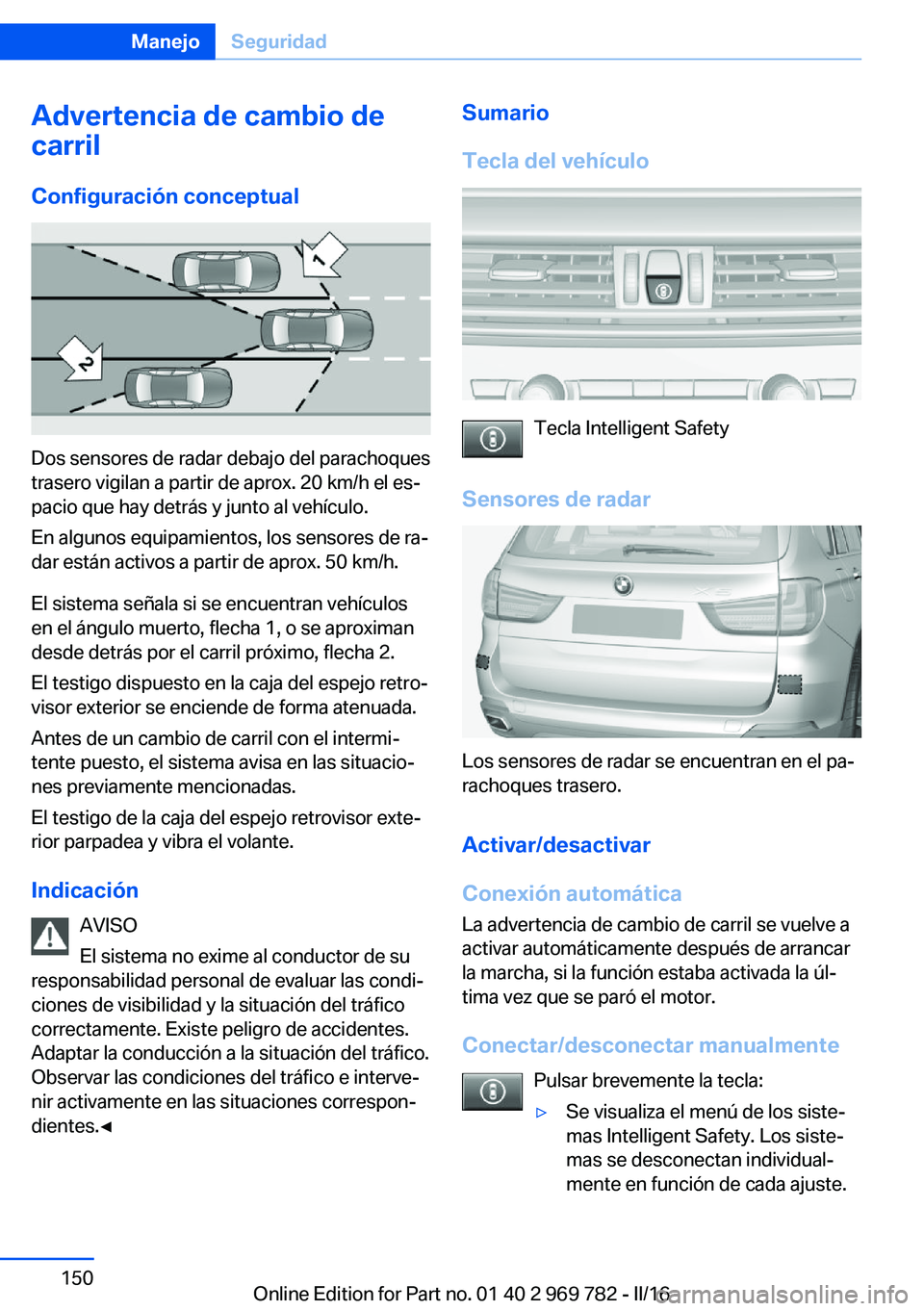

Advertencia de cambio de
carril
Configuración conceptual
Dos sensores de radar debajo del parachoques
trasero vigilan a partir de aprox. 20 km/h el es‐
pacio que hay detrás y junto al vehículo.
En algunos equipamientos, los sensores de ra‐
dar están activos a partir de aprox. 50 km/h.
El sistema señala si se encuentran vehículos
en el ángulo muerto, flecha 1, o se aproximan
desde detrás por el carril próximo, flecha 2.
El testigo dispuesto en la caja del espejo retro‐
visor exterior se enciende de forma atenuada.
Antes de un cambio de carril con el intermi‐
tente puesto, el sistema avisa en las situacio‐
nes previamente mencionadas.
El testigo de la caja del espejo retrovisor exte‐
rior parpadea y vibra el volante.
Indicación AVISO
El sistema no exime al conductor de su
responsabilidad personal de evaluar las condi‐
ciones de visibilidad y la situación del tráfico
correctamente. Existe peligro de accidentes.
Adaptar la conducción a la situación del tráfico.
Observar las condiciones del tráfico e interve‐
nir activamente en las situaciones correspon‐
dientes.◀
Sumario
Tecla del vehículo
Tecla Intelligent Safety
Sensores de radar
Los sensores de radar se encuentran en el pa‐
rachoques trasero.
Activar/desactivar
Conexión automática La advertencia de cambio de carril se vuelve a
activar automáticamente después de arrancar
la marcha, si la función estaba activada la úl‐
tima vez que se paró el motor.
Conectar/desconectar manualmente Pulsar brevemente la tecla:
▷Se visualiza el menú de los siste‐
mas Intelligent Safety. Los siste‐
mas se desconectan individual‐
mente en función de cada ajuste.Seite 150ManejoSeguridad150
Online Edition for Part no. 01 40 2 969 782 - II/16
