3Zobrazení efektivity  2244Hlášení převodovky5▷Modře: Bonusový dosah▷Šedě: DosahV programu ECO PRO přepne displej sdruže‐
ného přístroje na zobrazení ECO PRO. Tato
zobrazení podporují úsporný styl jízdy, a to de‐tailním znázorněním zobrazení efektivity a rů‐
zných rad ECO PRO.

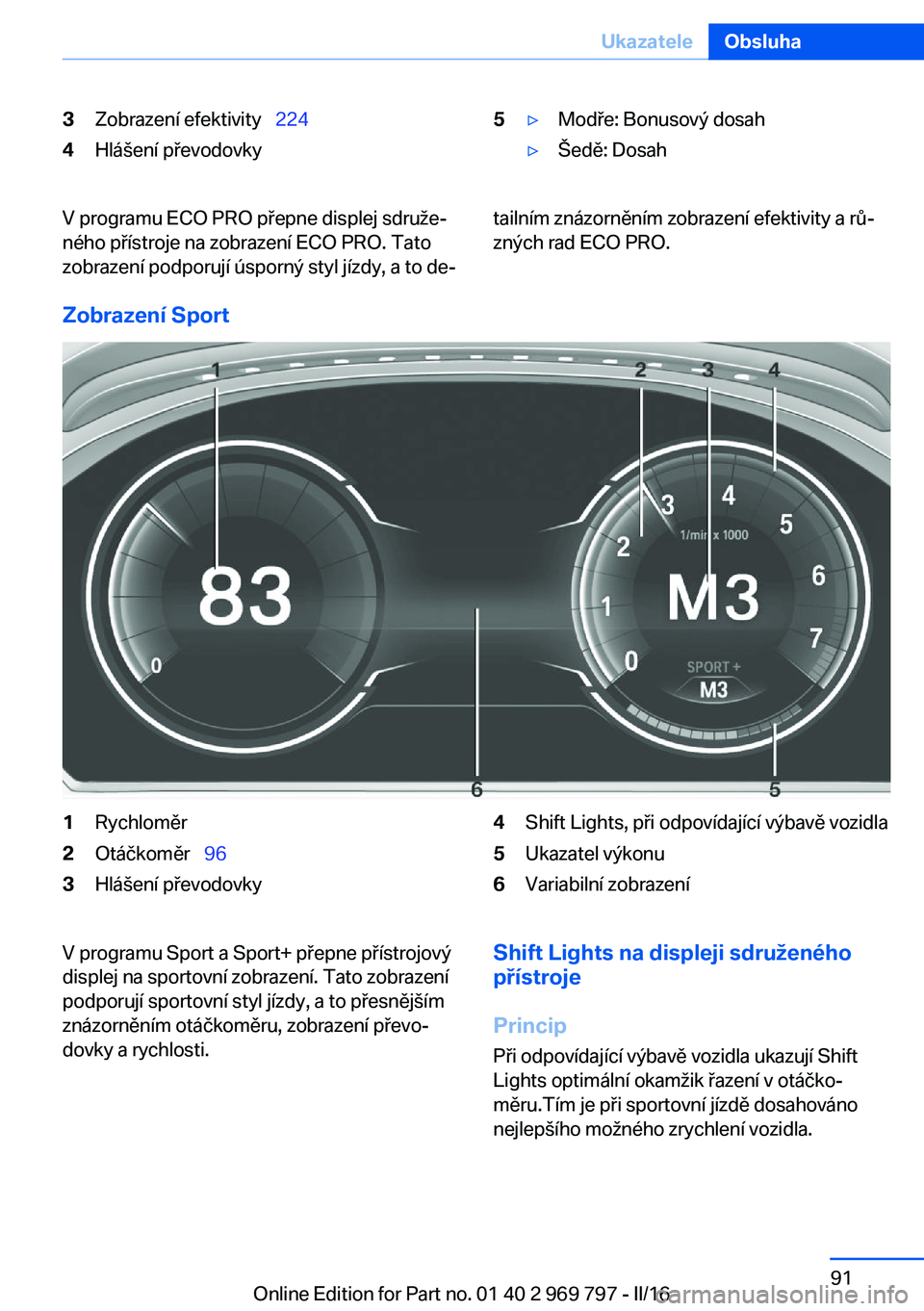

Zobrazení Sport
1Rychloměr2Otáčkoměr   963Hlášení převodovky4Shift Lights, při odpovídající výbavě vozidla5Ukazatel výkonu6Variabilní zobrazeníV programu Sport a Sport+ přepne přístrojový
displej na sportovní zobrazení. Tato zobrazení
podporují sportovní styl jízdy, a to přesnějším
znázorněním otáčkoměru, zobrazení převo‐
dovky a rychlosti.Shift Lights na displeji sdruženého
přístroje
Princip Při odpovídající výbavě vozidla ukazují Shift
Lights optimální okamžik řazení v otáčko‐
měru.Tím je při sportovní jízdě dosahováno
nejlepšího možného zrychlení vozidla.Seite 91UkazateleObsluha91
Online Edition for Part no. 01 40 2 969 797 - II/16

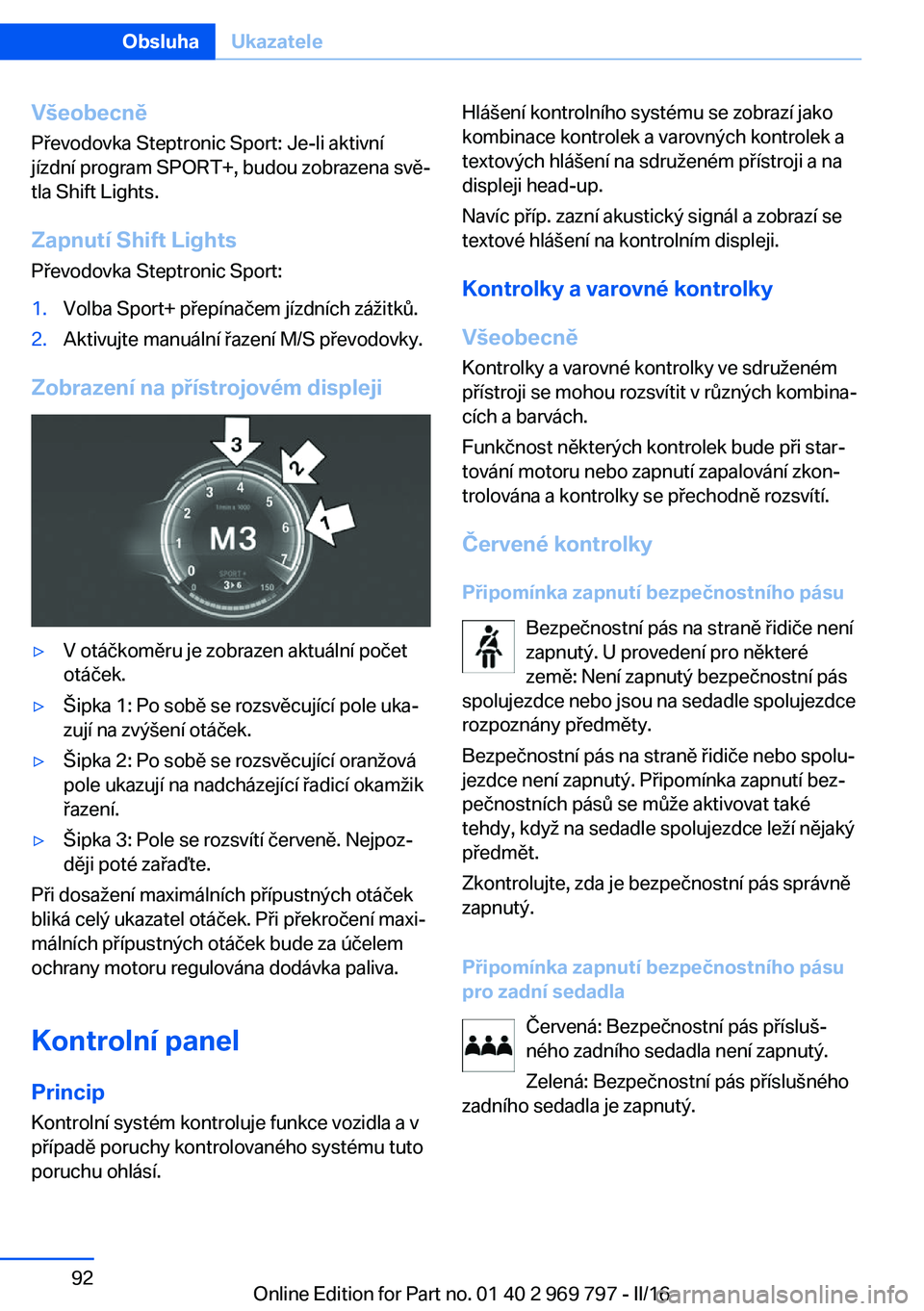

VšeobecněPřevodovka Steptronic Sport: Je-li aktivní
jízdní program SPORT+, budou zobrazena svě‐
tla Shift Lights.
Zapnutí Shift Lights
Převodovka Steptronic Sport:1.Volba Sport+ přepínačem jízdních zážitků.2.Aktivujte manuální řazení M/S převodovky.
Zobrazení na přístrojovém displeji
▷V otáčkoměru je zobrazen aktuální počet
otáček.▷Šipka 1: Po sobě se rozsvěcující pole uka‐
zují na zvýšení otáček.▷Šipka 2: Po sobě se rozsvěcující oranžová
pole ukazují na nadcházející řadicí okamžik
řazení.▷Šipka 3: Pole se rozsvítí červeně. Nejpoz‐
ději poté zařaďte.
Při dosažení maximálních přípustných otáček
bliká celý ukazatel otáček. Při překročení maxi‐
málních přípustných otáček bude za účelem
ochrany motoru regulována dodávka paliva.
Kontrolní panel
Princip Kontrolní systém kontroluje funkce vozidla a v
případě poruchy kontrolovaného systému tuto
poruchu ohlásí.
Hlášení kontrolního systému se zobrazí jako
kombinace kontrolek a varovných kontrolek a
textových hlášení na sdruženém přístroji a na
displeji head-up.
Navíc příp. zazní akustický signál a zobrazí se
textové hlášení na kontrolním displeji.
Kontrolky a varovné kontrolky
Všeobecně Kontrolky a varovné kontrolky ve sdruženém
přístroji se mohou rozsvítit v různých kombina‐
cích a barvách.
Funkčnost některých kontrolek bude při star‐
tování motoru nebo zapnutí zapalování zkon‐
trolována a kontrolky se přechodně rozsvítí.
Červené kontrolky
Připomínka zapnutí bezpečnostního pásu Bezpečnostní pás na straně řidiče není
zapnutý. U provedení pro některé
země: Není zapnutý bezpečnostní pás
spolujezdce nebo jsou na sedadle spolujezdce
rozpoznány předměty.
Bezpečnostní pás na straně řidiče nebo spolu‐
jezdce není zapnutý. Připomínka zapnutí bez‐
pečnostních pásů se může aktivovat také
tehdy, když na sedadle spolujezdce leží nějaký
předmět.
Zkontrolujte, zda je bezpečnostní pás správně
zapnutý.
Připomínka zapnutí bezpečnostního pásu
pro zadní sedadla
Červená: Bezpečnostní pás přísluš‐
ného zadního sedadla není zapnutý.
Zelená: Bezpečnostní pás příslušného
zadního sedadla je zapnutý.Seite 92ObsluhaUkazatele92
Online Edition for Part no. 01 40 2 969 797 - II/16

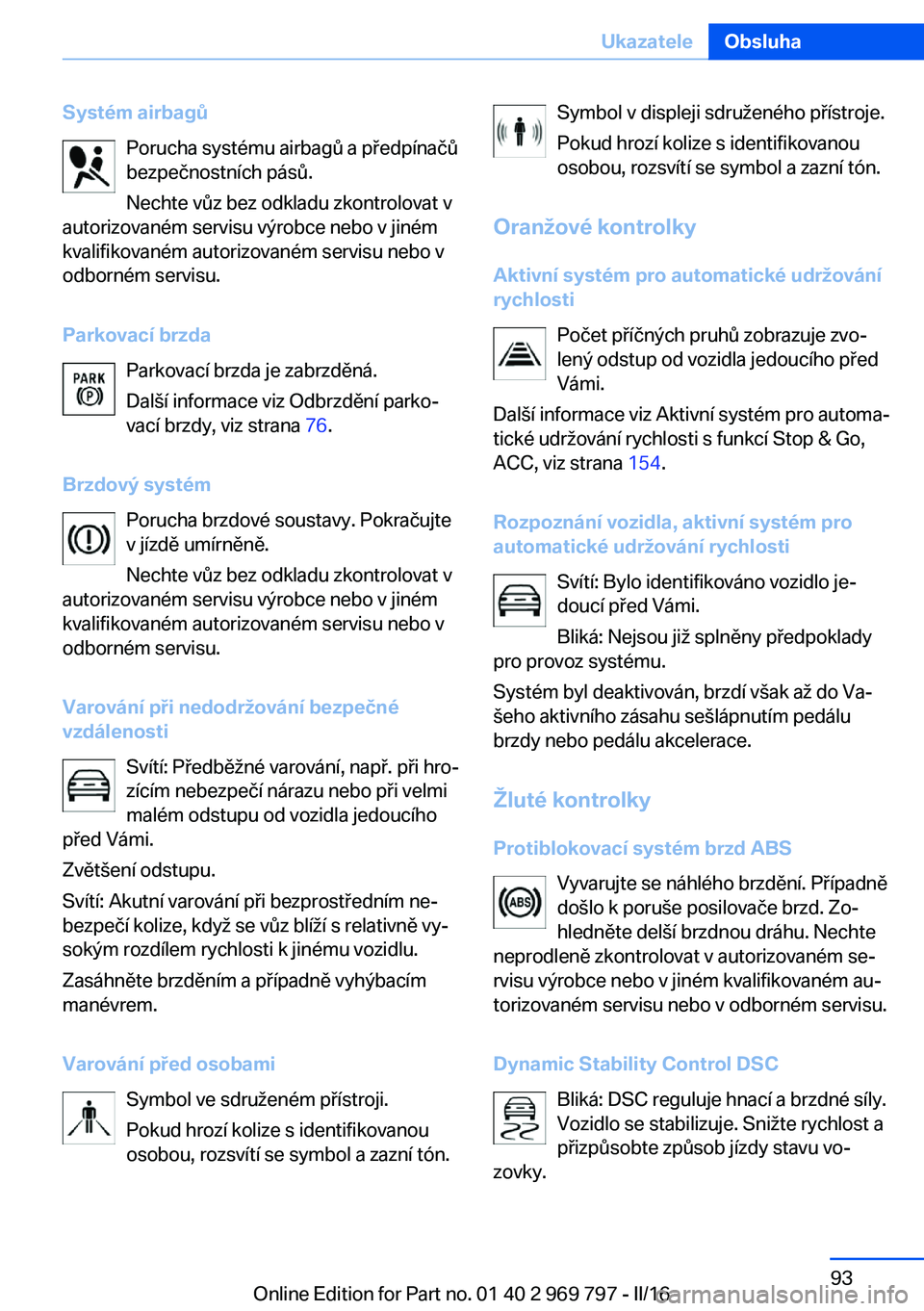

Systém airbagůPorucha systému airbagů a předpínačů
bezpečnostních pásů.
Nechte vůz bez odkladu zkontrolovat v
autorizovaném servisu výrobce nebo v jiném
kvalifikovaném autorizovaném servisu nebo v
odborném servisu.
Parkovací brzda Parkovací brzda je zabrzděná.
Další informace viz Odbrzdění parko‐
vací brzdy, viz strana 76.
Brzdový systém Porucha brzdové soustavy. Pokračujte
v jízdě umírněně.
Nechte vůz bez odkladu zkontrolovat v
autorizovaném servisu výrobce nebo v jiném
kvalifikovaném autorizovaném servisu nebo v
odborném servisu.
Varování při nedodržování bezpečné
vzdálenosti
Svítí: Předběžné varování, např. při hro‐
zícím nebezpečí nárazu nebo při velmi
malém odstupu od vozidla jedoucího
před Vámi.
Zvětšení odstupu.
Svítí: Akutní varování při bezprostředním ne‐
bezpečí kolize, když se vůz blíží s relativně vy‐
sokým rozdílem rychlosti k jinému vozidlu.
Zasáhněte brzděním a případně vyhýbacím
manévrem.
Varování před osobami Symbol ve sdruženém přístroji.
Pokud hrozí kolize s identifikovanou
osobou, rozsvítí se symbol a zazní tón.Symbol v displeji sdruženého přístroje.
Pokud hrozí kolize s identifikovanou
osobou, rozsvítí se symbol a zazní tón.
Oranžové kontrolky
Aktivní systém pro automatické udržování
rychlosti
Počet příčných pruhů zobrazuje zvo‐
lený odstup od vozidla jedoucího před
Vámi.
Další informace viz Aktivní systém pro automa‐
tické udržování rychlosti s funkcí Stop & Go,
ACC, viz strana 154.
Rozpoznání vozidla, aktivní systém pro
automatické udržování rychlosti
Svítí: Bylo identifikováno vozidlo je‐
doucí před Vámi.
Bliká: Nejsou již splněny předpoklady
pro provoz systému.
Systém byl deaktivován, brzdí však až do Va‐
šeho aktivního zásahu sešlápnutím pedálu
brzdy nebo pedálu akcelerace.
Žluté kontrolky
Protiblokovací systém brzd ABS Vyvarujte se náhlého brzdění. Případně
došlo k poruše posilovače brzd. Zo‐
hledněte delší brzdnou dráhu. Nechte
neprodleně zkontrolovat v autorizovaném se‐
rvisu výrobce nebo v jiném kvalifikovaném au‐
torizovaném servisu nebo v odborném servisu.
Dynamic Stability Control DSC Bliká: DSC reguluje hnací a brzdné síly.
Vozidlo se stabilizuje. Snižte rychlost a
přizpůsobte způsob jízdy stavu vo‐
zovky.Seite 93UkazateleObsluha93
Online Edition for Part no. 01 40 2 969 797 - II/16

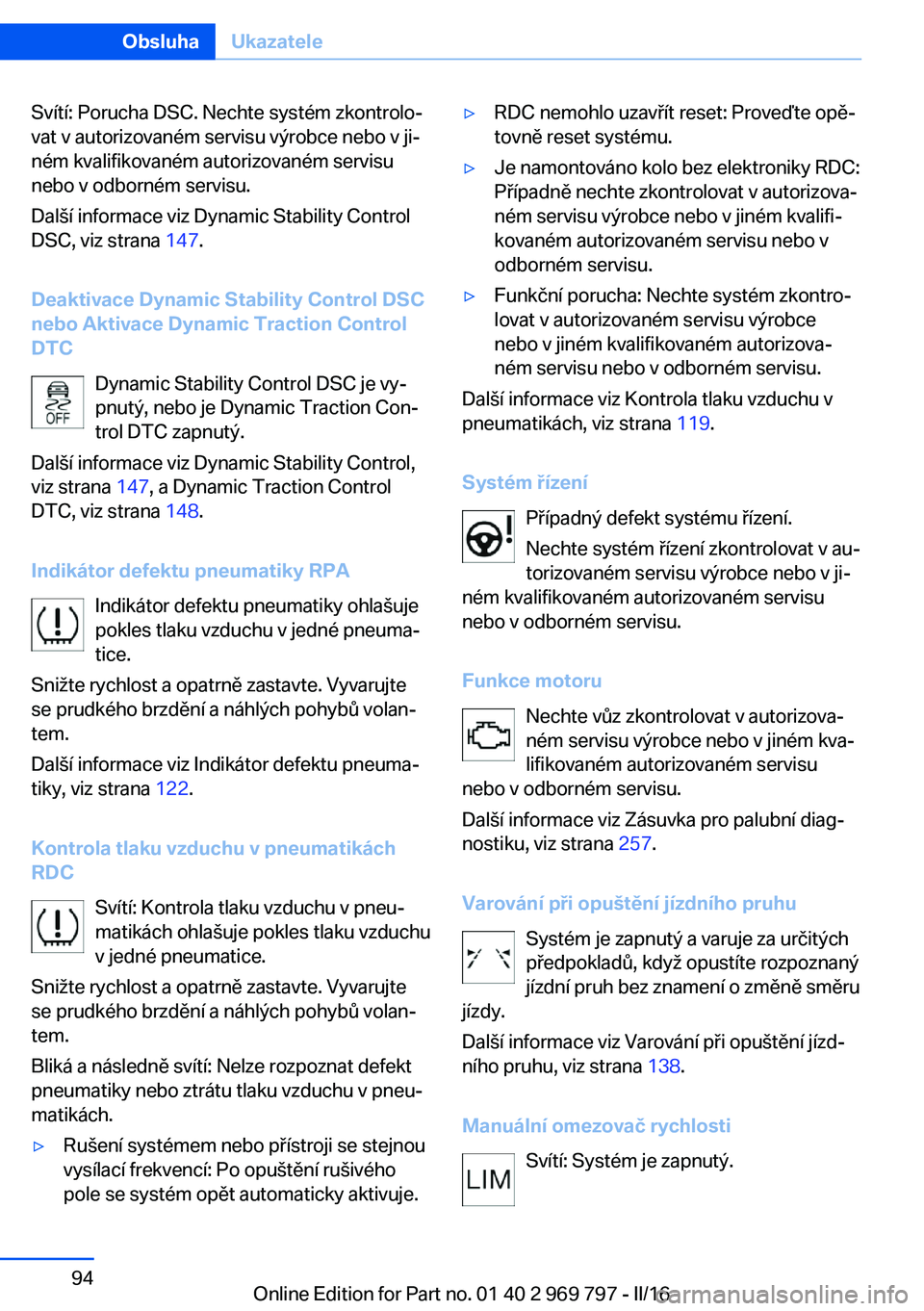

Svítí: Porucha DSC. Nechte systém zkontrolo‐
vat v autorizovaném servisu výrobce nebo v ji‐
ném kvalifikovaném autorizovaném servisu
nebo v odborném servisu.
Další informace viz Dynamic Stability Control
DSC, viz strana 147.
Deaktivace Dynamic Stability Control DSC
nebo Aktivace Dynamic Traction Control
DTC
Dynamic Stability Control DSC je vy‐
pnutý, nebo je Dynamic Traction Con‐
trol DTC zapnutý.
Další informace viz Dynamic Stability Control,
viz strana 147, a Dynamic Traction Control
DTC, viz strana 148.
Indikátor defektu pneumatiky RPA Indikátor defektu pneumatiky ohlašuje
pokles tlaku vzduchu v jedné pneuma‐
tice.
Snižte rychlost a opatrně zastavte. Vyvarujte
se prudkého brzdění a náhlých pohybů volan‐
tem.
Další informace viz Indikátor defektu pneuma‐
tiky, viz strana 122.
Kontrola tlaku vzduchu v pneumatikách RDC
Svítí: Kontrola tlaku vzduchu v pneu‐
matikách ohlašuje pokles tlaku vzduchu
v jedné pneumatice.
Snižte rychlost a opatrně zastavte. Vyvarujte
se prudkého brzdění a náhlých pohybů volan‐
tem.
Bliká a následně svítí: Nelze rozpoznat defekt
pneumatiky nebo ztrátu tlaku vzduchu v pneu‐
matikách.▷Rušení systémem nebo přístroji se stejnou
vysílací frekvencí: Po opuštění rušivého
pole se systém opět automaticky aktivuje.▷RDC nemohlo uzavřít reset: Proveďte opě‐
tovně reset systému.▷Je namontováno kolo bez elektroniky RDC:
Případně nechte zkontrolovat v autorizova‐
ném servisu výrobce nebo v jiném kvalifi‐
kovaném autorizovaném servisu nebo v
odborném servisu.▷Funkční porucha: Nechte systém zkontro‐
lovat v autorizovaném servisu výrobce
nebo v jiném kvalifikovaném autorizova‐
ném servisu nebo v odborném servisu.
Další informace viz Kontrola tlaku vzduchu v
pneumatikách, viz strana 119.
Systém řízení Případný defekt systému řízení.
Nechte systém řízení zkontrolovat v au‐
torizovaném servisu výrobce nebo v ji‐
ném kvalifikovaném autorizovaném servisu
nebo v odborném servisu.
Funkce motoru Nechte vůz zkontrolovat v autorizova‐
ném servisu výrobce nebo v jiném kva‐
lifikovaném autorizovaném servisu
nebo v odborném servisu.
Další informace viz Zásuvka pro palubní diag‐
nostiku, viz strana 257.
Varování při opuštění jízdního pruhu Systém je zapnutý a varuje za určitých
předpokladů, když opustíte rozpoznaný
jízdní pruh bez znamení o změně směru
jízdy.
Další informace viz Varování při opuštění jízd‐
ního pruhu, viz strana 138.
Manuální omezovač rychlosti Svítí: Systém je zapnutý.
Seite 94ObsluhaUkazatele94
Online Edition for Part no. 01 40 2 969 797 - II/16

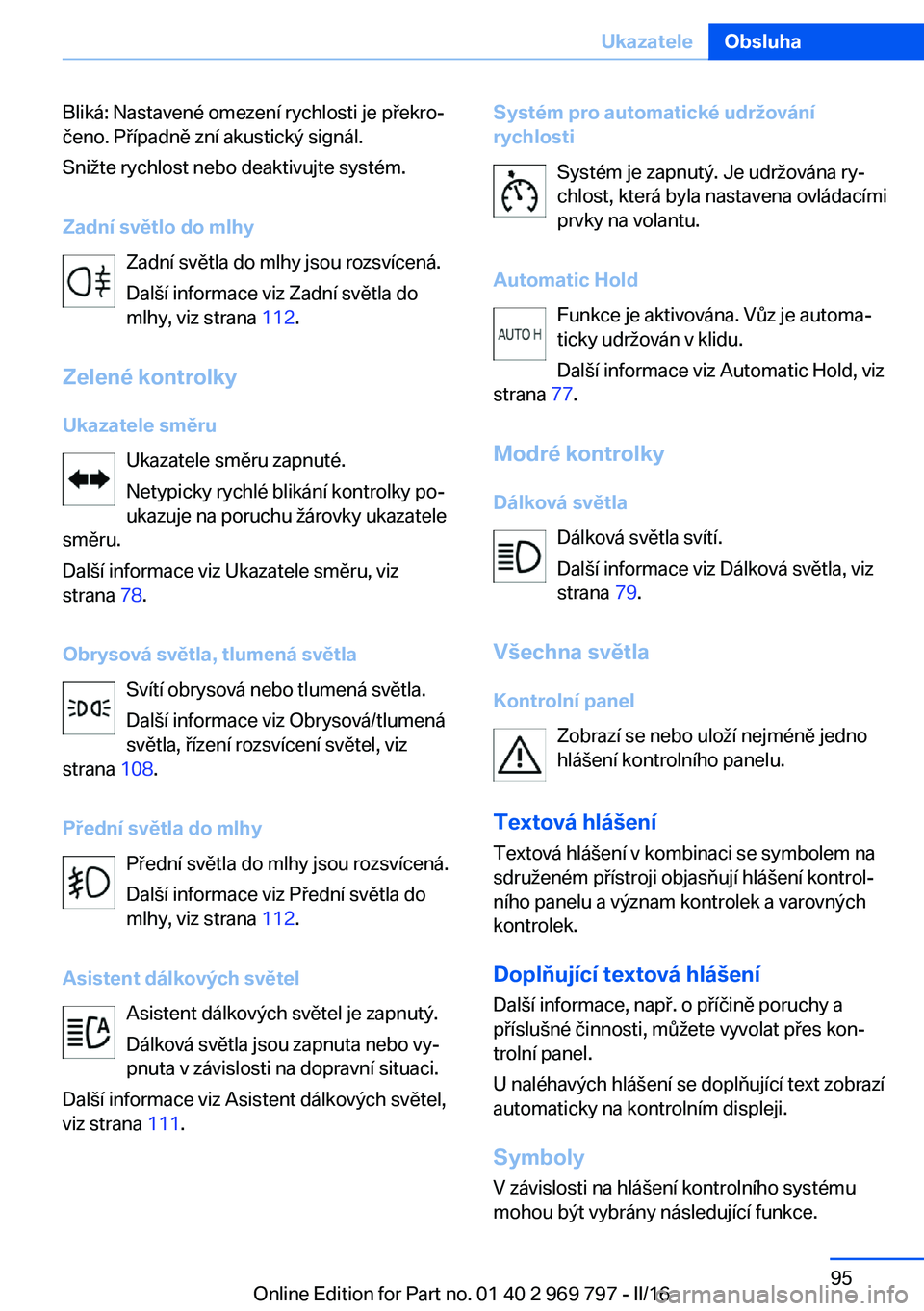

Bliká: Nastavené omezení rychlosti je překro‐
čeno. Případně zní akustický signál.
Snižte rychlost nebo deaktivujte systém.
Zadní světlo do mlhy Zadní světla do mlhy jsou rozsvícená.
Další informace viz Zadní světla do
mlhy, viz strana 112.
Zelené kontrolky Ukazatele směru Ukazatele směru zapnuté.
Netypicky rychlé blikání kontrolky po‐
ukazuje na poruchu žárovky ukazatele
směru.
Další informace viz Ukazatele směru, viz
strana 78.
Obrysová světla, tlumená světla Svítí obrysová nebo tlumená světla.
Další informace viz Obrysová/tlumená
světla, řízení rozsvícení světel, viz
strana 108.
Přední světla do mlhy Přední světla do mlhy jsou rozsvícená.
Další informace viz Přední světla do
mlhy, viz strana 112.
Asistent dálkových světel Asistent dálkových světel je zapnutý.
Dálková světla jsou zapnuta nebo vy‐
pnuta v závislosti na dopravní situaci.
Další informace viz Asistent dálkových světel,
viz strana 111.Systém pro automatické udržování
rychlosti
Systém je zapnutý. Je udržována ry‐
chlost, která byla nastavena ovládacími
prvky na volantu.
Automatic Hold Funkce je aktivována. Vůz je automa‐
ticky udržován v klidu.
Další informace viz Automatic Hold, viz
strana 77.
Modré kontrolky
Dálková světla Dálková světla svítí.
Další informace viz Dálková světla, viz strana 79.
Všechna světla
Kontrolní panel Zobrazí se nebo uloží nejméně jedno
hlášení kontrolního panelu.
Textová hlášení Textová hlášení v kombinaci se symbolem na
sdruženém přístroji objasňují hlášení kontrol‐
ního panelu a význam kontrolek a varovných
kontrolek.
Doplňující textová hlášení Další informace, např. o příčině poruchy a
příslušné činnosti, můžete vyvolat přes kon‐
trolní panel.
U naléhavých hlášení se doplňující text zobrazí
automaticky na kontrolním displeji.
Symboly
V závislosti na hlášení kontrolního systému
mohou být vybrány následující funkce.Seite 95UkazateleObsluha95
Online Edition for Part no. 01 40 2 969 797 - II/16

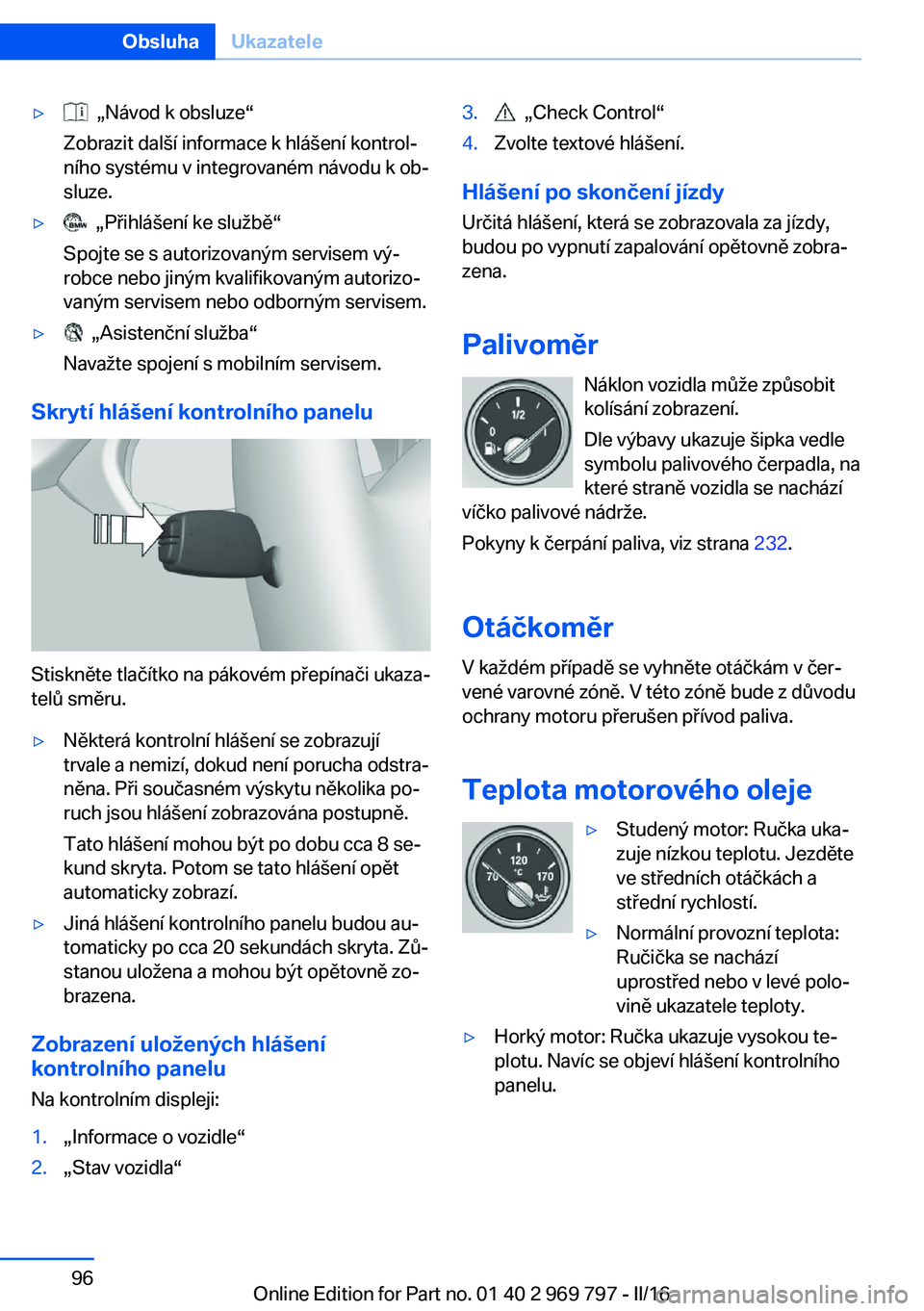

▷ „Návod k obsluze“
Zobrazit další informace k hlášení kontrol‐
ního systému v integrovaném návodu k ob‐
sluze.▷ „Přihlášení ke službě“
Spojte se s autorizovaným servisem vý‐
robce nebo jiným kvalifikovaným autorizo‐
vaným servisem nebo odborným servisem.▷ „Asistenční služba“
Navažte spojení s mobilním servisem.
Skrytí hlášení kontrolního panelu
Stiskněte tlačítko na pákovém přepínači ukaza‐
telů směru.
▷Některá kontrolní hlášení se zobrazují
trvale a nemizí, dokud není porucha odstra‐
něna. Při současném výskytu několika po‐
ruch jsou hlášení zobrazována postupně.
Tato hlášení mohou být po dobu cca 8 se‐
kund skryta. Potom se tato hlášení opět
automaticky zobrazí.▷Jiná hlášení kontrolního panelu budou au‐
tomaticky po cca 20 sekundách skryta. Zů‐
stanou uložena a mohou být opětovně zo‐
brazena.
Zobrazení uložených hlášení
kontrolního panelu
Na kontrolním displeji:
1.„Informace o vozidle“2.„Stav vozidla“3. „Check Control“4.Zvolte textové hlášení.
Hlášení po skončení jízdyUrčitá hlášení, která se zobrazovala za jízdy,
budou po vypnutí zapalování opětovně zobra‐
zena.
Palivoměr Náklon vozidla může způsobit
kolísání zobrazení.
Dle výbavy ukazuje šipka vedle
symbolu palivového čerpadla, na
které straně vozidla se nachází
víčko palivové nádrže.
Pokyny k čerpání paliva, viz strana 232.
Otáčkoměr V každém případě se vyhněte otáčkám v čer‐
vené varovné zóně. V této zóně bude z důvodu
ochrany motoru přerušen přívod paliva.

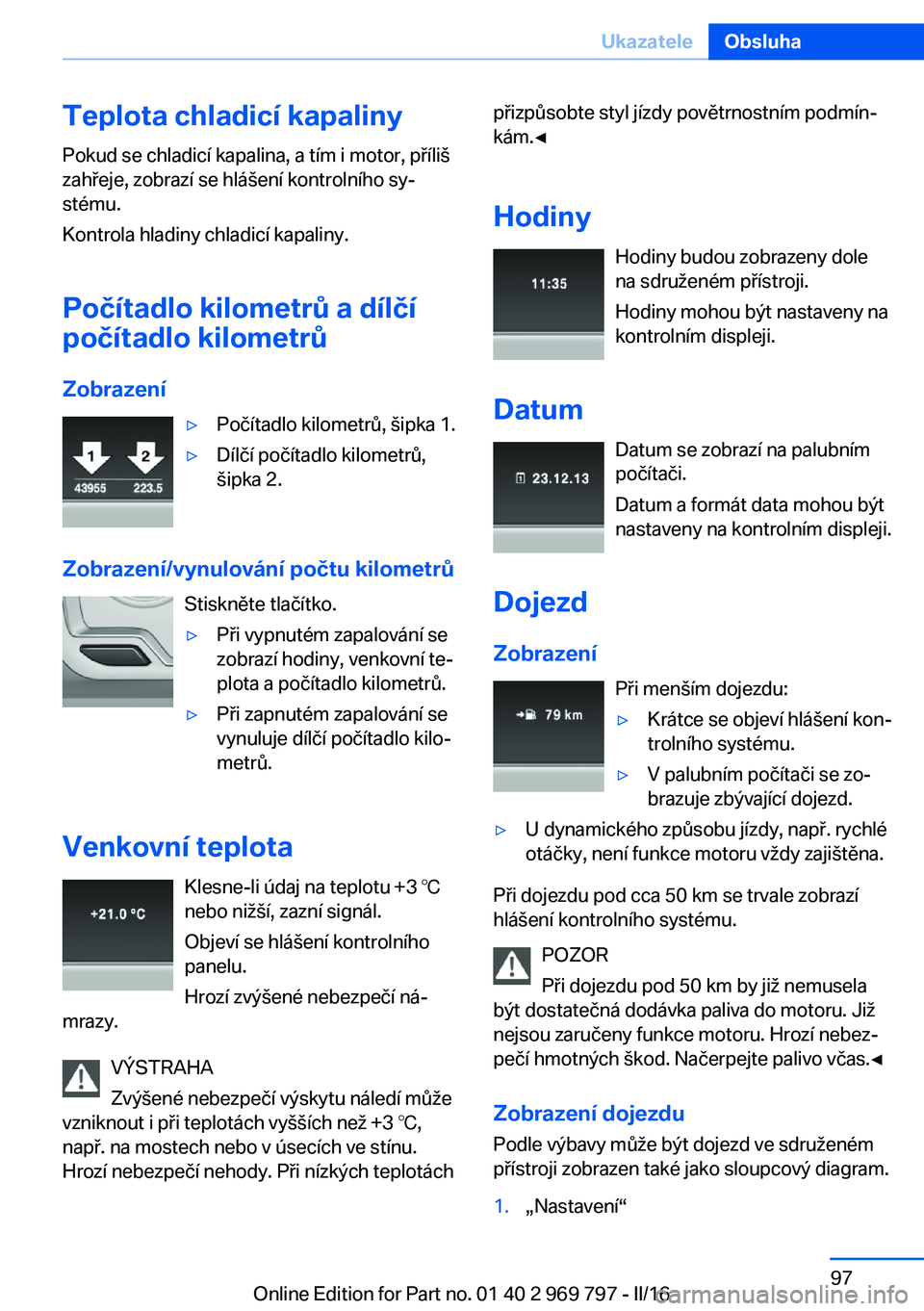

Teplota motorového oleje
▷Studený motor: Ručka uka‐
zuje nízkou teplotu. Jezděte
ve středních otáčkách a
střední rychlostí.▷Normální provozní teplota:
Ručička se nachází
uprostřed nebo v levé polo‐
vině ukazatele teploty.▷Horký motor: Ručka ukazuje vysokou te‐
plotu. Navíc se objeví hlášení kontrolního
panelu.Seite 96ObsluhaUkazatele96
Online Edition for Part no. 01 40 2 969 797 - II/16

Teplota chladicí kapaliny
Pokud se chladicí kapalina, a tím i motor, příliš
zahřeje, zobrazí se hlášení kontrolního sy‐
stému.
Kontrola hladiny chladicí kapaliny.
Počítadlo kilometrů a dílčí
počítadlo kilometrů
Zobrazení▷Počítadlo kilometrů, šipka 1.▷Dílčí počítadlo kilometrů,
šipka 2.
Zobrazení/vynulování počtu kilometrů
Stiskněte tlačítko.
▷Při vypnutém zapalování se
zobrazí hodiny, venkovní te‐
plota a počítadlo kilometrů.▷Při zapnutém zapalování se
vynuluje dílčí počítadlo kilo‐
metrů.
Venkovní teplota
Klesne-li údaj na teplotu +3 ℃
nebo nižší, zazní signál.
Objeví se hlášení kontrolního
panelu.
Hrozí zvýšené nebezpečí ná‐
mrazy.
VÝSTRAHA
Zvýšené nebezpečí výskytu náledí může
vzniknout i při teplotách vyšších než +3 ℃,
např. na mostech nebo v úsecích ve stínu.
Hrozí nebezpečí nehody. Při nízkých teplotách
přizpůsobte styl jízdy povětrnostním podmín‐
kám.◀
Hodiny Hodiny budou zobrazeny dole
na sdruženém přístroji.
Hodiny mohou být nastaveny na
kontrolním displeji.
Datum Datum se zobrazí na palubním
počítači.
Datum a formát data mohou být
nastaveny na kontrolním displeji.
Dojezd
Zobrazení Při menším dojezdu:▷Krátce se objeví hlášení kon‐
trolního systému.▷V palubním počítači se zo‐
brazuje zbývající dojezd.▷U dynamického způsobu jízdy, např. rychlé
otáčky, není funkce motoru vždy zajištěna.
Při dojezdu pod cca 50 km se trvale zobrazí
hlášení kontrolního systému.
POZOR
Při dojezdu pod 50 km by již nemusela
být dostatečná dodávka paliva do motoru. Již
nejsou zaručeny funkce motoru. Hrozí nebez‐
pečí hmotných škod. Načerpejte palivo včas.◀
Zobrazení dojezdu
Podle výbavy může být dojezd ve sdruženém
přístroji zobrazen také jako sloupcový diagram.

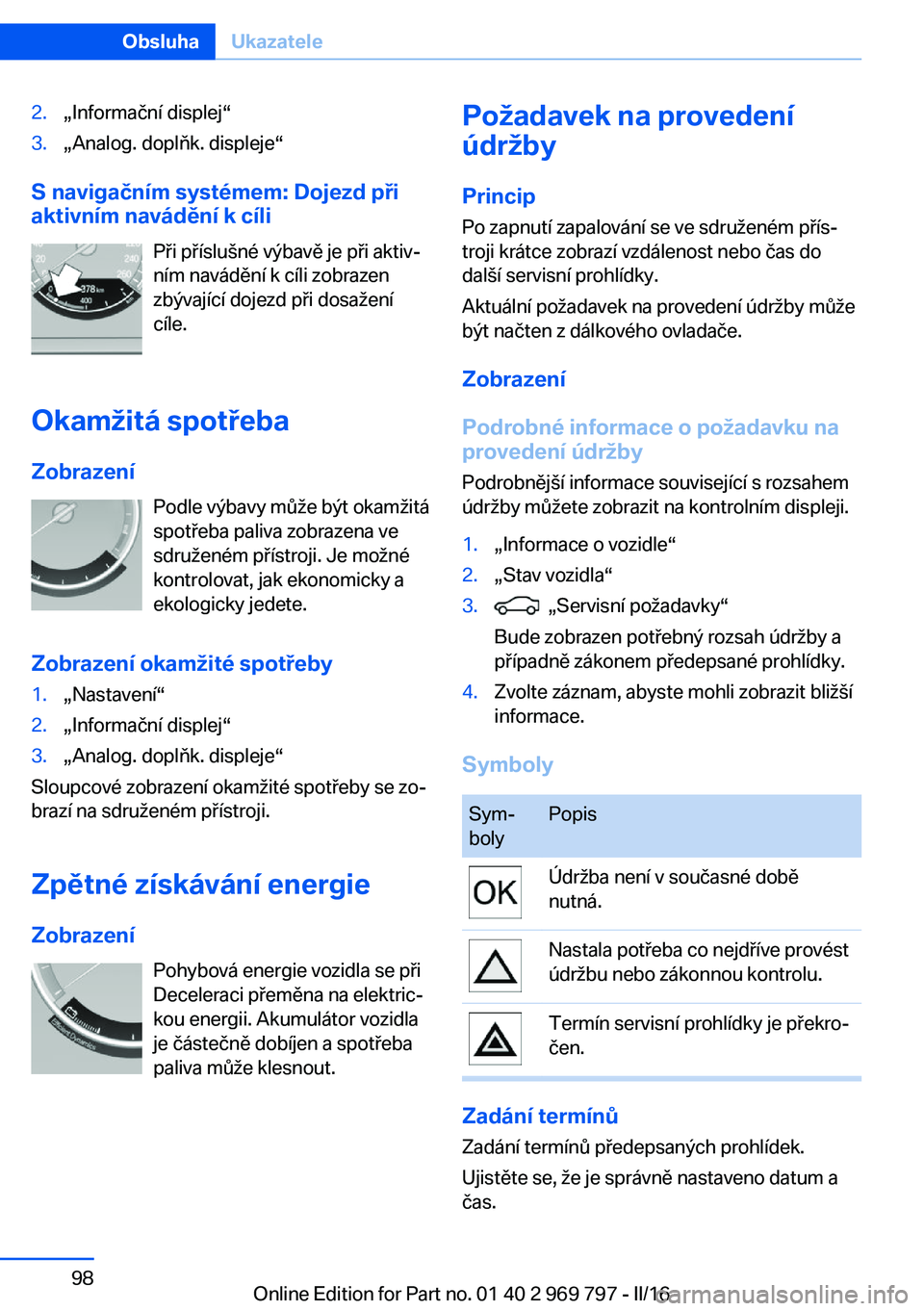

1.„Nastavení“Seite 97UkazateleObsluha97
Online Edition for Part no. 01 40 2 969 797 - II/16

2.„Informační displej“3.„Analog. doplňk. displeje“
S navigačním systémem: Dojezd při
aktivním navádění k cíli
Při příslušné výbavě je při aktiv‐
ním navádění k cíli zobrazen
zbývající dojezd při dosažení
cíle.
Okamžitá spotřeba
Zobrazení Podle výbavy může být okamžitá
spotřeba paliva zobrazena ve
sdruženém přístroji. Je možné
kontrolovat, jak ekonomicky a ekologicky jedete.
Zobrazení okamžité spotřeby
1.„Nastavení“2.„Informační displej“3.„Analog. doplňk. displeje“
Sloupcové zobrazení okamžité spotřeby se zo‐
brazí na sdruženém přístroji.
Zpětné získávání energie
Zobrazení Pohybová energie vozidla se při
Deceleraci přeměna na elektric‐
kou energii. Akumulátor vozidla
je částečně dobíjen a spotřeba
paliva může klesnout.
Požadavek na provedení
údržby
Princip
Po zapnutí zapalování se ve sdruženém přís‐
troji krátce zobrazí vzdálenost nebo čas do
další servisní prohlídky.
Aktuální požadavek na provedení údržby může
být načten z dálkového ovladače.
Zobrazení
Podrobné informace o požadavku na
provedení údržby
Podrobnější informace související s rozsahem
údržby můžete zobrazit na kontrolním displeji.1.„Informace o vozidle“2.„Stav vozidla“3. „Servisní požadavky“
Bude zobrazen potřebný rozsah údržby a
případně zákonem předepsané prohlídky.4.Zvolte záznam, abyste mohli zobrazit bližší
informace.
Symboly
Sym‐
bolyPopisÚdržba není v současné době
nutná.Nastala potřeba co nejdříve provést
údržbu nebo zákonnou kontrolu.Termín servisní prohlídky je překro‐
čen.
Zadání termínů
Zadání termínů předepsaných prohlídek.
Ujistěte se, že je správně nastaveno datum a
čas.
Seite 98ObsluhaUkazatele98
Online Edition for Part no. 01 40 2 969 797 - II/16

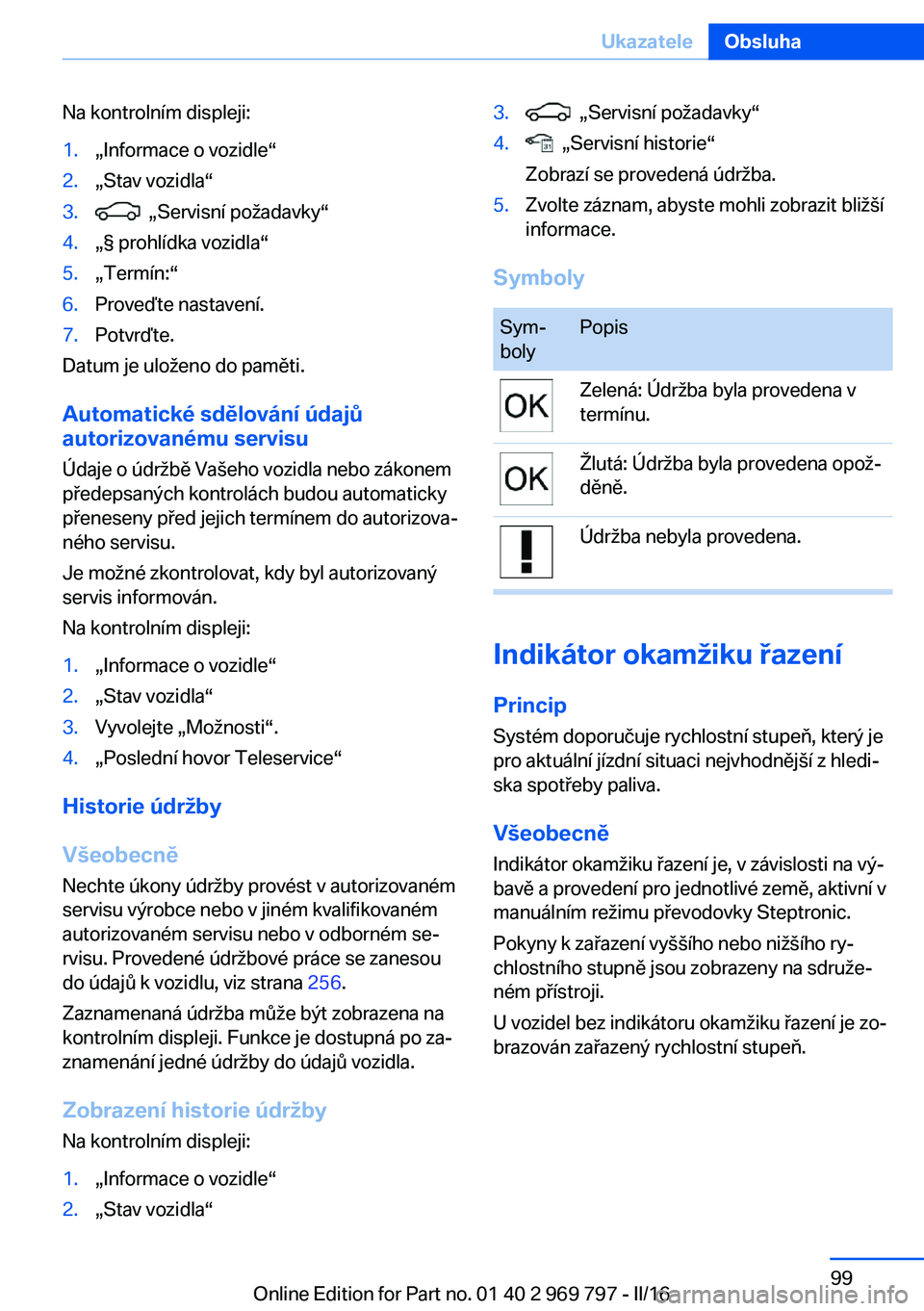

Na kontrolním displeji:1.„Informace o vozidle“2.„Stav vozidla“3. „Servisní požadavky“4.„§ prohlídka vozidla“5.„Termín:“6.Proveďte nastavení.7.Potvrďte.
Datum je uloženo do paměti.
Automatické sdělování údajů
autorizovanému servisu
Údaje o údržbě Vašeho vozidla nebo zákonem
předepsaných kontrolách budou automaticky
přeneseny před jejich termínem do autorizova‐
ného servisu.
Je možné zkontrolovat, kdy byl autorizovaný
servis informován.
Na kontrolním displeji:
1.„Informace o vozidle“2.„Stav vozidla“3.Vyvolejte „Možnosti“.4.„Poslední hovor Teleservice“
Historie údržby
Všeobecně Nechte úkony údržby provést v autorizovaném
servisu výrobce nebo v jiném kvalifikovaném
autorizovaném servisu nebo v odborném se‐
rvisu. Provedené údržbové práce se zanesou
do údajů k vozidlu, viz strana 256.
Zaznamenaná údržba může být zobrazena na
kontrolním displeji. Funkce je dostupná po za‐
znamenání jedné údržby do údajů vozidla.
Zobrazení historie údržby
Na kontrolním displeji:
1.„Informace o vozidle“2.„Stav vozidla“3. „Servisní požadavky“4. „Servisní historie“
Zobrazí se provedená údržba.5.Zvolte záznam, abyste mohli zobrazit bližší
informace.
Symboly
Sym‐
bolyPopisZelená: Údržba byla provedena v
termínu.Žlutá: Údržba byla provedena opož‐
děně.Údržba nebyla provedena.
Indikátor okamžiku řazení
Princip
Systém doporučuje rychlostní stupeň, který je
pro aktuální jízdní situaci nejvhodnější z hledi‐
ska spotřeby paliva.
VšeobecněIndikátor okamžiku řazení je, v závislosti na vý‐
bavě a provedení pro jednotlivé země, aktivní v
manuálním režimu převodovky Steptronic.
Pokyny k zařazení vyššího nebo nižšího ry‐
chlostního stupně jsou zobrazeny na sdruže‐
ném přístroji.
U vozidel bez indikátoru okamžiku řazení je zo‐
brazován zařazený rychlostní stupeň.
Seite 99UkazateleObsluha99
Online Edition for Part no. 01 40 2 969 797 - II/16

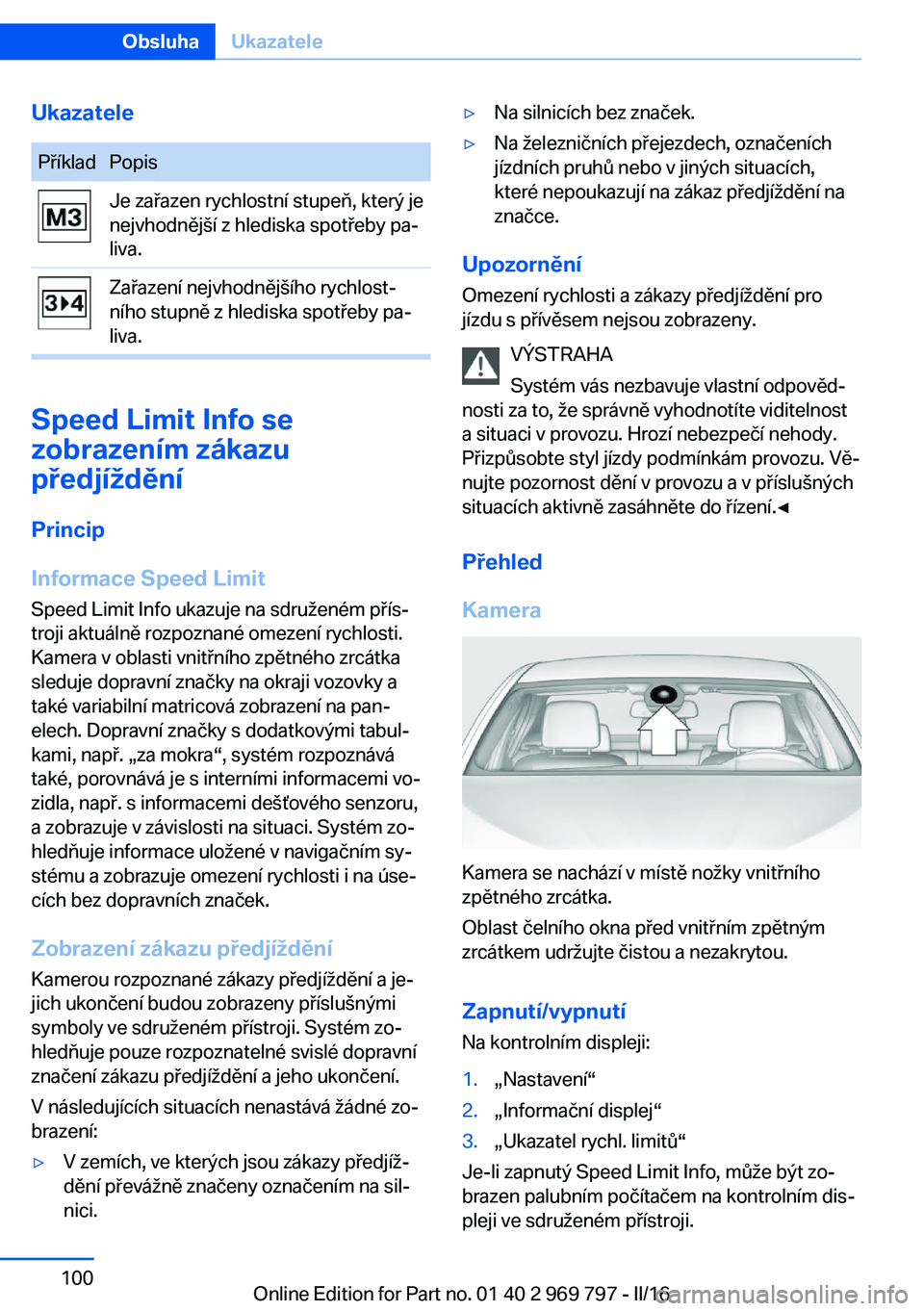

UkazatelePříkladPopisJe zařazen rychlostní stupeň, který je
nejvhodnější z hlediska spotřeby pa‐
liva.Zařazení nejvhodnějšího rychlost‐
ního stupně z hlediska spotřeby pa‐
liva.
Speed Limit Info se
zobrazením zákazu
předjíždění
Princip
Informace Speed Limit Speed Limit Info ukazuje na sdruženém přís‐
troji aktuálně rozpoznané omezení rychlosti.
Kamera v oblasti vnitřního zpětného zrcátka
sleduje dopravní značky na okraji vozovky a
také variabilní matricová zobrazení na pan‐
elech. Dopravní značky s dodatkovými tabul‐
kami, např. „za mokra“, systém rozpoznává
také, porovnává je s interními informacemi vo‐
zidla, např. s informacemi dešťového senzoru,
a zobrazuje v závislosti na situaci. Systém zo‐
hledňuje informace uložené v navigačním sy‐
stému a zobrazuje omezení rychlosti i na úse‐
cích bez dopravních značek.
Zobrazení zákazu předjíždění Kamerou rozpoznané zákazy předjíždění a je‐
jich ukončení budou zobrazeny příslušnými
symboly ve sdruženém přístroji. Systém zo‐
hledňuje pouze rozpoznatelné svislé dopravní
značení zákazu předjíždění a jeho ukončení.
V následujících situacích nenastává žádné zo‐
brazení:
▷V zemích, ve kterých jsou zákazy předjíž‐
dění převážně značeny označením na sil‐
nici.▷Na silnicích bez značek.▷Na železničních přejezdech, označeních
jízdních pruhů nebo v jiných situacích,
které nepoukazují na zákaz předjíždění na
značce.
Upozornění
Omezení rychlosti a zákazy předjíždění pro
jízdu s přívěsem nejsou zobrazeny.
VÝSTRAHA
Systém vás nezbavuje vlastní odpověd‐
nosti za to, že správně vyhodnotíte viditelnost
a situaci v provozu. Hrozí nebezpečí nehody.
Přizpůsobte styl jízdy podmínkám provozu. Vě‐
nujte pozornost dění v provozu a v příslušných
situacích aktivně zasáhněte do řízení.◀
Přehled
Kamera
Kamera se nachází v místě nožky vnitřního
zpětného zrcátka.
Oblast čelního okna před vnitřním zpětným
zrcátkem udržujte čistou a nezakrytou.
Zapnutí/vypnutí
Na kontrolním displeji:
1.„Nastavení“2.„Informační displej“3.„Ukazatel rychl. limitů“
Je-li zapnutý Speed Limit Info, může být zo‐
brazen palubním počítačem na kontrolním dis‐
pleji ve sdruženém přístroji.
Seite 100ObsluhaUkazatele100
Online Edition for Part no. 01 40 2 969 797 - II/16
