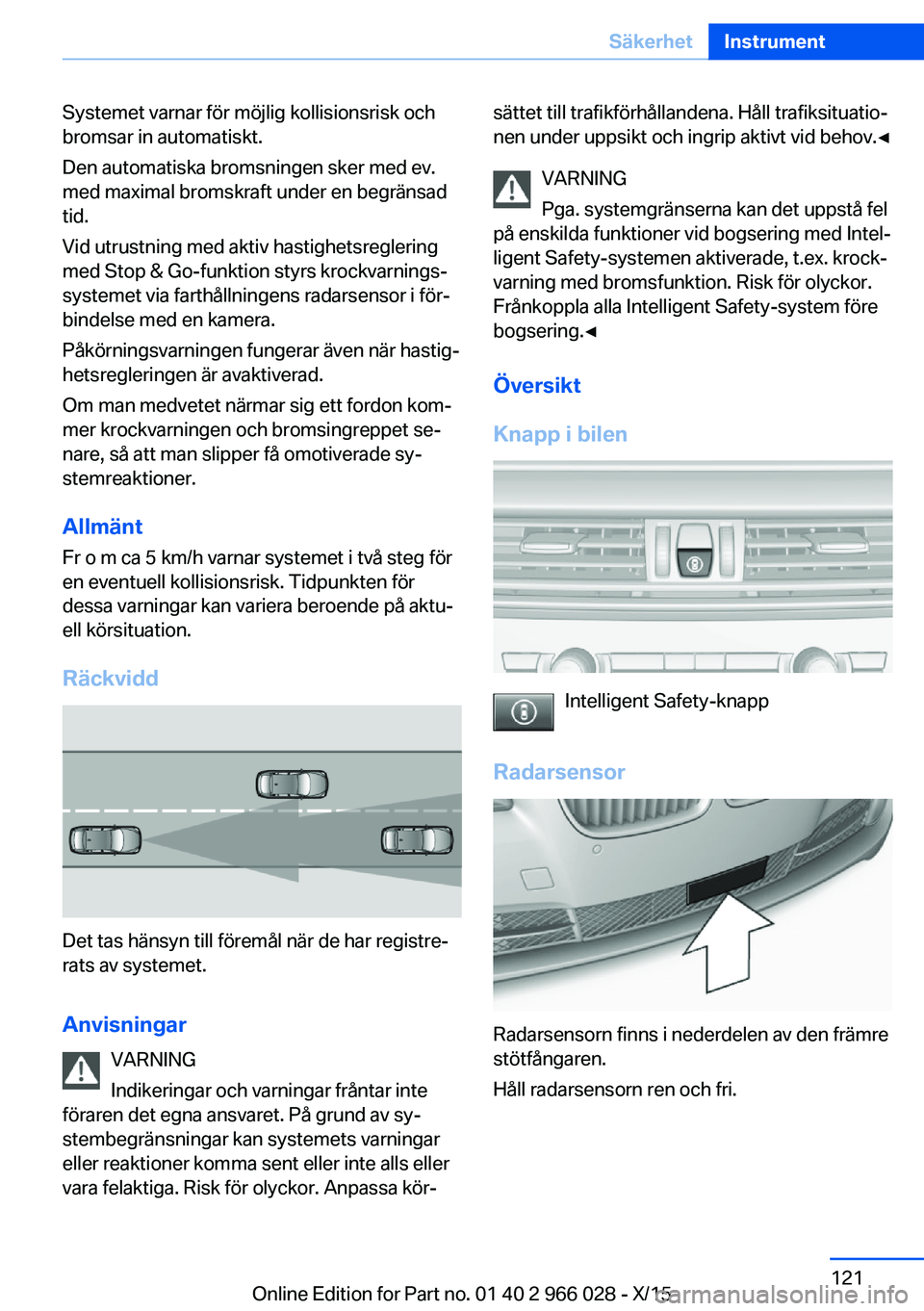

Systemet varnar för möjlig kollisionsrisk och
bromsar in automatiskt.
Den automatiska bromsningen sker med ev.
med maximal bromskraft under en begränsad
tid.
Vid utrustning med aktiv hastighetsreglering
med Stop & Go-funktion styrs krockvarnings‐
systemet via farthållningens radarsensor i för‐
bindelse med en kamera.
Påkörningsvarningen fungerar även när hastig‐
hetsregleringen är avaktiverad.
Om man medvetet närmar sig ett fordon kom‐
mer krockvarningen och bromsingreppet se‐
nare, så att man slipper få omotiverade sy‐
stemreaktioner.
Allmänt
Fr o m ca 5 km/h varnar systemet i två steg för
en eventuell kollisionsrisk. Tidpunkten för
dessa varningar kan variera beroende på aktu‐
ell körsituation.
Räckvidd
Det tas hänsyn till föremål när de har registre‐
rats av systemet.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Radarsensor
Radarsensorn finns i nederdelen av den främre
stötfångaren.
Håll radarsensorn ren och fri.
Seite 121SäkerhetInstrument121
Online Edition for Part no. 01 40 2 966 028 - X/15

Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck kort på knappen:
▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.Ställa in varningstidpunkten
Varningstidpunkten kan ställas in via iDrive.1."Inställningar"2."Kollisionsvarningssyst."3.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Vid utrustning med Night Vision med Dynamic
Light Spot:
1."Inställningar"2."Intelligent Safety"3."Kollisionsvarningssyst."4.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Den valda tidpunkten sparas för den profil som
används just nu.
Varning med inbromsningsfunktion
Indikering
Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.
SymbolÅtgärdSymbolen lyser röd: Förvarning.
Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Seite 122InstrumentSäkerhet122
Online Edition for Part no. 01 40 2 966 028 - X/15

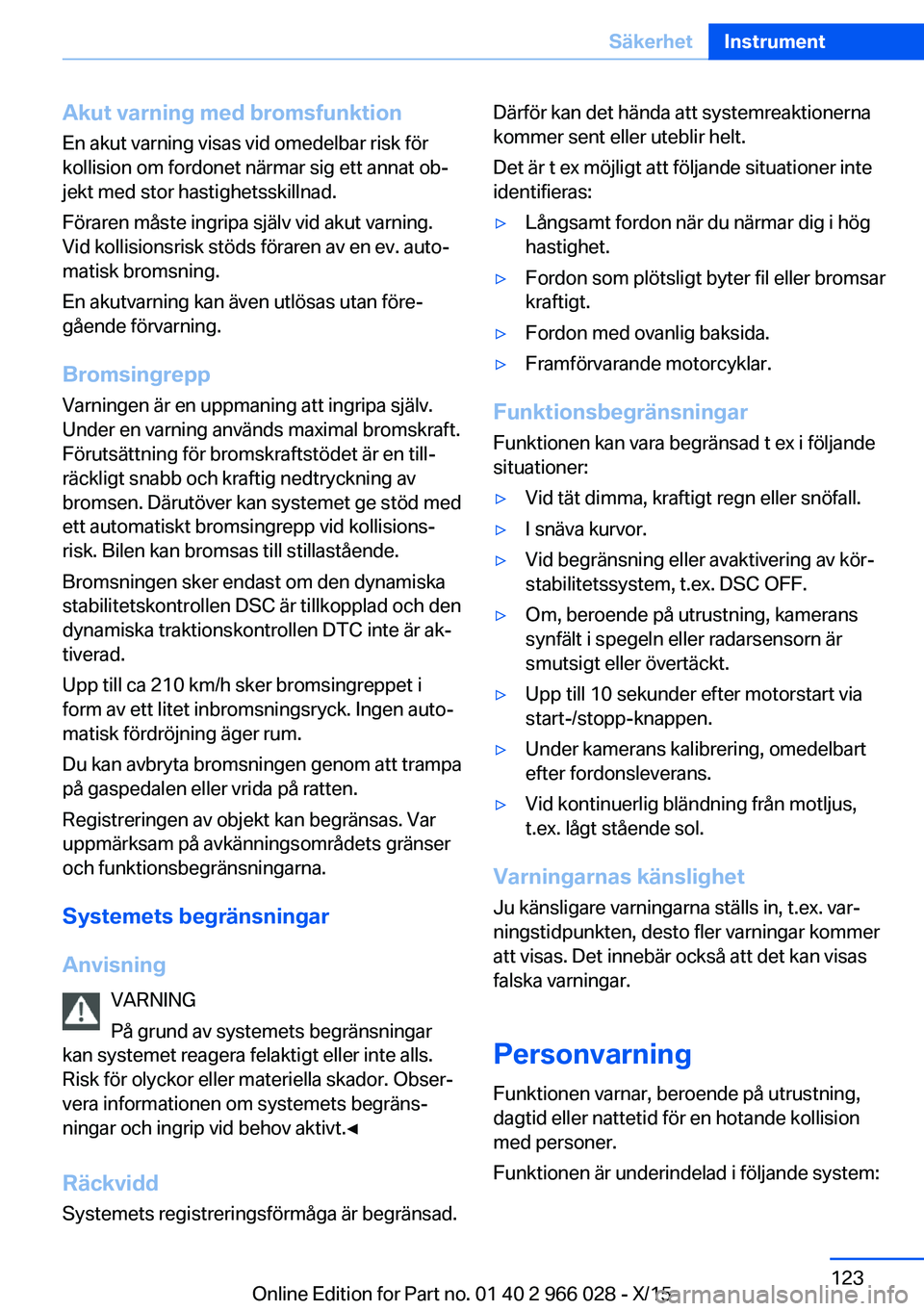

Akut varning med bromsfunktionEn akut varning visas vid omedelbar risk för
kollision om fordonet närmar sig ett annat ob‐
jekt med stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. auto‐
matisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Bromsingrepp Varningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett automatiskt bromsingrepp vid kollisions‐
risk. Bilen kan bromsas till stillastående.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Upp till ca 210 km/h sker bromsingreppet i
form av ett litet inbromsningsryck. Ingen auto‐
matisk fördröjning äger rum.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Räckvidd
Systemets registreringsförmåga är begränsad.Därför kan det hända att systemreaktionerna
kommer sent eller uteblir helt.
Det är t ex möjligt att följande situationer inte
identifieras:▷Långsamt fordon när du närmar dig i hög
hastighet.▷Fordon som plötsligt byter fil eller bromsar
kraftigt.▷Fordon med ovanlig baksida.▷Framförvarande motorcyklar.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid begränsning eller avaktivering av kör‐
stabilitetssystem, t.ex. DSC OFF.▷Om, beroende på utrustning, kamerans
synfält i spegeln eller radarsensorn är
smutsigt eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.
Varningarnas känslighet
Ju känsligare varningarna ställs in, t.ex. var‐
ningstidpunkten, desto fler varningar kommer
att visas. Det innebär också att det kan visas
falska varningar.
Personvarning Funktionen varnar, beroende på utrustning,
dagtid eller nattetid för en hotande kollision
med personer.
Funktionen är underindelad i följande system:
Seite 123SäkerhetInstrument123
Online Edition for Part no. 01 40 2 966 028 - X/15

▷Dagtid: Personvarning med City åtbroms‐
ningssystem, se sid 124▷På natten: Night Vision, se sid 126
Personvarning med City
inbromsningssituation
Princip
Systemet kan hjälpa att undvika olyckor med
fotgängare.
Systemet varnar i stadskörnings-hastighetsin‐
tervallet för potentiell kollisionsrisk och inne‐
håller dessutom bromsfunktion.
Systemet styrs via kameran vid innerbackspe‐
geln.
Allmänt
Vid tillräckligt ljus varnar systemet från ca
10 km/h till ca 60 km/h för eventuell kollisions‐
risk med fotgängare och stöder genom brom‐
singrepp strax innan en kollision.
Systemet varnar då för personer, om de befin‐
ner sig inom systemets räckvidd.
Räckvidd
Registreringsområdet framför bilen består av
två delar:
▷Centralt område, pil 1 direkt framför fordo‐
net.▷Utökat område, pil 2 till höger och vänster.
En kollision hotar när personer befinner sig i
det centrala området. Systemet varnar endast
för personer, som befinner sig i det utvidgade
området, om dessa rör sig i riktning mot det
centrala området.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐ sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Seite 124InstrumentSäkerhet124
Online Edition for Part no. 01 40 2 966 028 - X/15

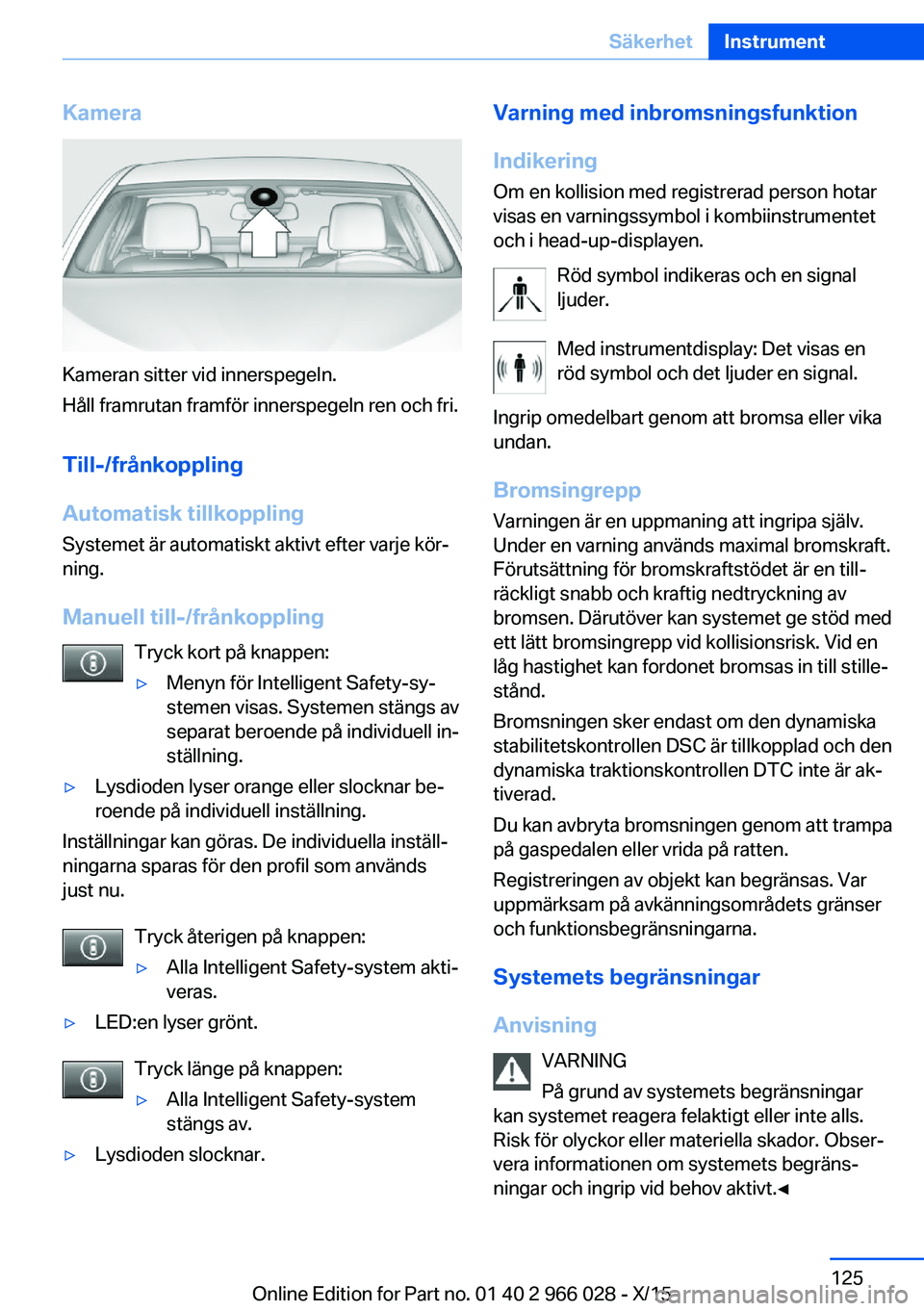

Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck kort på knappen:
▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.Varning med inbromsningsfunktion
Indikering
Om en kollision med registrerad person hotar
visas en varningssymbol i kombiinstrumentet och i head-up-displayen.
Röd symbol indikeras och en signalljuder.
Med instrumentdisplay: Det visas en
röd symbol och det ljuder en signal.
Ingrip omedelbart genom att bromsa eller vika undan.
BromsingreppVarningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett lätt bromsingrepp vid kollisionsrisk. Vid en
låg hastighet kan fordonet bromsas in till stille‐
stånd.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀Seite 125SäkerhetInstrument125
Online Edition for Part no. 01 40 2 966 028 - X/15

RäckviddKamerans identifieringsförmåga är begränsad.
Därför kan det förekomma att systemet inte
varnar eller varnar för sent.
Det är t ex möjligt att följande situationer inte
identifieras:▷Delvis skymd fotgängare.▷Fotgängare, som på grund av blickvinkeln
eller konturen inte identifieras som sådana.▷Fotgängare utanför identifieringsområdet.▷Fotgängare med en kroppslängd på under
ca 80 cm.
Funktionsbegränsningar
Funktionen kan vara begränsad eller inte fun‐
gera t ex i följande situationer:
Funktionens tillgänglighet kan vara begränsad
t.ex. i följande situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid avaktivering av körstabilitetssystem,
t.ex. DSC OFF.▷När kamerans synfält resp. framrutan är
smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.▷Vid mörker.
Night Vision med person-
och djuridentifiering
Princip Night Vision med person- och djuridentifiering
är ett mörkerseende system.
En infraröd kamera registrerar området framför
fordonet och varnar personer på gatan. Varma
objekt med människolik form identifieras av sy‐
stemet. Värmebilden kan vid behov visas på
kontrolldisplayen.
Beroende på utrustning lyses personer upp av
en ljuspunkt, Dynamic Light Spot, se sid 129.
Värmebild
Kameran känner av värmen från objekt som
befinner sig i kamerans synfält.
Varma objekt visas ljusa och kalla objekt
mörka.
Värmeavkänningen är beroende av tempera‐
turskillnaden mot bakgrunden och värmen som
objektet avger, dvs objekt med liten tempera‐
turskillnad gentemot omgivningen eller låg vär‐
meutstrålning kan endast identifieras begrän‐
sat.
Av säkerhetsskäl visas bilden fr o m ca 5 km/h
och dåliga ljusförhållanden endast när halvlju‐
set är tänt.
I bestämda intervaller visas en stillbild under
några bråkdelar av en sekund.
Seite 126InstrumentSäkerhet126
Online Edition for Part no. 01 40 2 966 028 - X/15

Person- och djuridentifiering
Objektigenkänning och -varning fungerar en‐
dast i mörker.
Objekt med mänsklig form och tillräcklig vär‐
meutstrålning registreras.
Därutöver identifierar systemet även djur från
en viss storlek, t.ex. rådjur.
Visning på Control-displayen vid påslagen vär‐
mebild:
▷Av systemet registrerade personer: I ljus‐
gult.▷Av systemet registrerade djur: I mörkgult.
Objektigenkänningens räckvidd, vid goda om‐
givningsförhållanden:
▷Personidentifering: Upp till ca. 100 m▷Identifiering av stora djur: Upp till ca. 150 m▷Identifiering av medelstora djur: Upp till ca.
70 m
Yttre faktorer kan begränsa objektidentifier‐
ingen.
Om fordonssystemen ser att fordonet är i ett
samhälle stängs djuridentifieringen tillfälligt av.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma siktförhållandena och trafiksitua‐
tionen korrekt. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
Översikt
Knappar i bilen
Intelligent Safety-knapp
Till-/frånkoppling av värmebild
Kamera
Vid låga yttertemperaturer värms kameran au‐
tomatiskt upp.
När strålkastarna rengörs, rengörs även kame‐
raobjektivet automatiskt.
Seite 127SäkerhetInstrument127
Online Edition for Part no. 01 40 2 966 028 - X/15

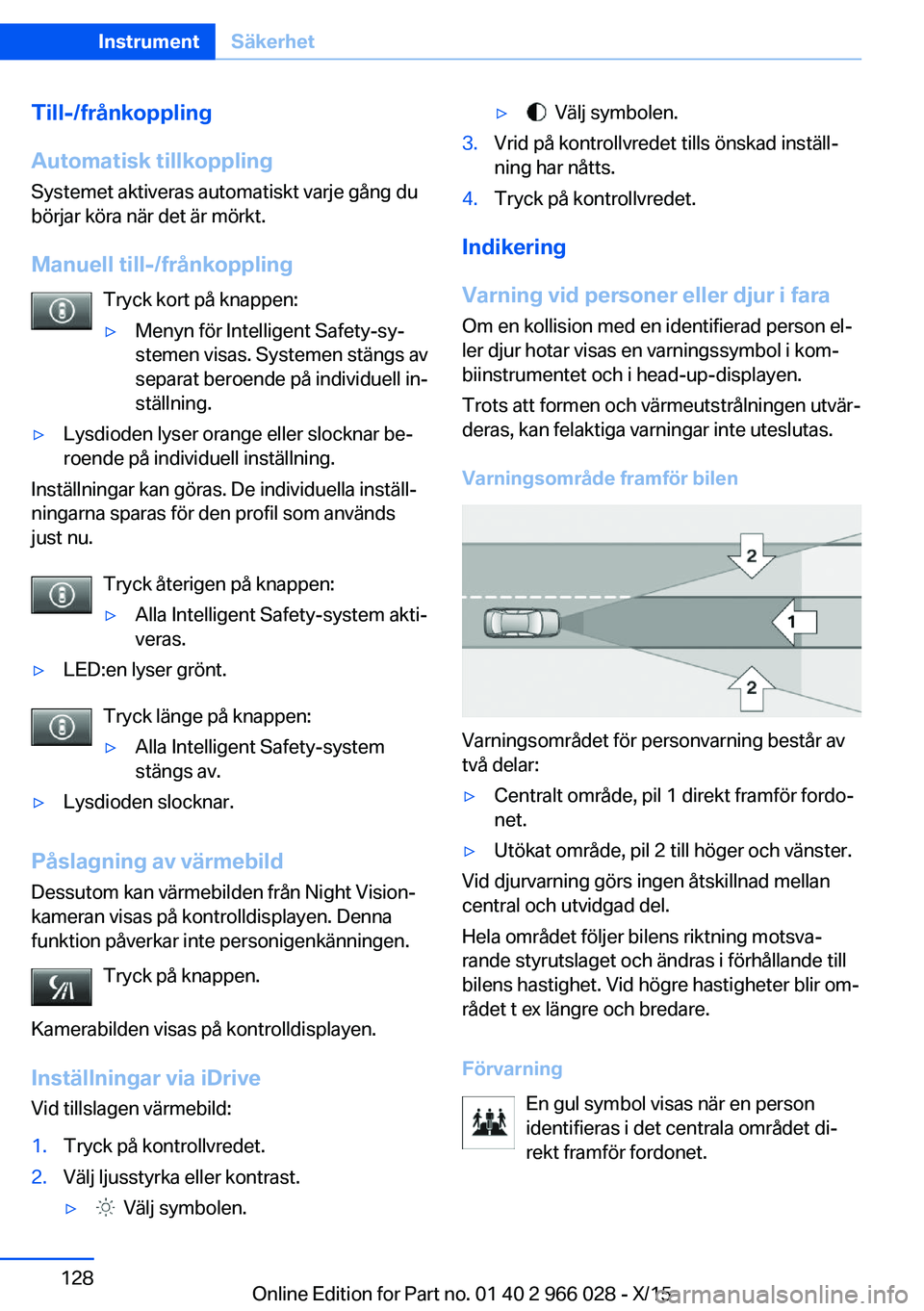

Till-/frånkoppling
Automatisk tillkoppling
Systemet aktiveras automatiskt varje gång du
börjar köra när det är mörkt.
Manuell till-/frånkoppling Tryck kort på knappen:▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.
Påslagning av värmebild
Dessutom kan värmebilden från Night Vision-
kameran visas på kontrolldisplayen. Denna
funktion påverkar inte personigenkänningen.
Tryck på knappen.
Kamerabilden visas på kontrolldisplayen.
Inställningar via iDrive
Vid tillslagen värmebild:
1.Tryck på kontrollvredet.2.Välj ljusstyrka eller kontrast.▷ Välj symbolen.▷ Välj symbolen.3.Vrid på kontrollvredet tills önskad inställ‐
ning har nåtts.4.Tryck på kontrollvredet.
Indikering
Varning vid personer eller djur i fara
Om en kollision med en identifierad person el‐
ler djur hotar visas en varningssymbol i kom‐
biinstrumentet och i head-up-displayen.
Trots att formen och värmeutstrålningen utvär‐
deras, kan felaktiga varningar inte uteslutas.
Varningsområde framför bilen
Varningsområdet för personvarning består av
två delar:
▷Centralt område, pil 1 direkt framför fordo‐
net.▷Utökat område, pil 2 till höger och vänster.
Vid djurvarning görs ingen åtskillnad mellan
central och utvidgad del.
Hela området följer bilens riktning motsva‐
rande styrutslaget och ändras i förhållande till
bilens hastighet. Vid högre hastigheter blir om‐
rådet t ex längre och bredare.
Förvarning En gul symbol visas när en person
identifieras i det centrala området di‐
rekt framför fordonet.
Seite 128InstrumentSäkerhet128
Online Edition for Part no. 01 40 2 966 028 - X/15

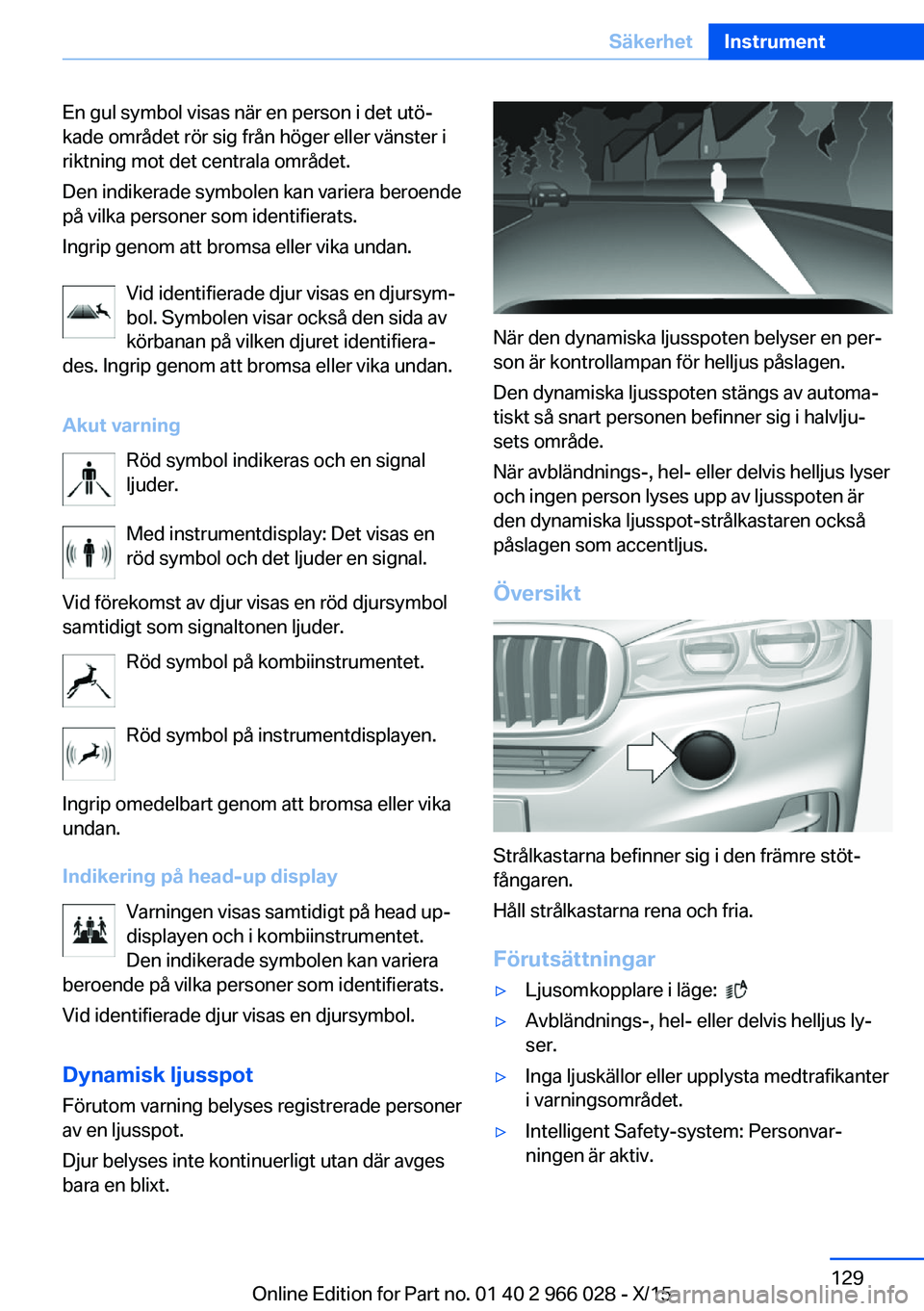

En gul symbol visas när en person i det utö‐
kade området rör sig från höger eller vänster i
riktning mot det centrala området.
Den indikerade symbolen kan variera beroende
på vilka personer som identifierats.
Ingrip genom att bromsa eller vika undan.
Vid identifierade djur visas en djursym‐
bol. Symbolen visar också den sida av
körbanan på vilken djuret identifiera‐
des. Ingrip genom att bromsa eller vika undan.
Akut varning Röd symbol indikeras och en signal
ljuder.
Med instrumentdisplay: Det visas en
röd symbol och det ljuder en signal.
Vid förekomst av djur visas en röd djursymbol
samtidigt som signaltonen ljuder.
Röd symbol på kombiinstrumentet.
Röd symbol på instrumentdisplayen.
Ingrip omedelbart genom att bromsa eller vika
undan.
Indikering på head-up display Varningen visas samtidigt på head up-
displayen och i kombiinstrumentet.
Den indikerade symbolen kan variera
beroende på vilka personer som identifierats.
Vid identifierade djur visas en djursymbol.
Dynamisk ljusspot
Förutom varning belyses registrerade personer
av en ljusspot.
Djur belyses inte kontinuerligt utan där avges
bara en blixt.
När den dynamiska ljusspoten belyser en per‐
son är kontrollampan för helljus påslagen.
Den dynamiska ljusspoten stängs av automa‐
tiskt så snart personen befinner sig i halvlju‐
sets område.
När avbländnings-, hel- eller delvis helljus lyser
och ingen person lyses upp av ljusspoten är
den dynamiska ljusspot-strålkastaren också
påslagen som accentljus.
Översikt
Strålkastarna befinner sig i den främre stöt‐
fångaren.
Håll strålkastarna rena och fria.
Förutsättningar
▷Ljusomkopplare i läge: ▷Avbländnings-, hel- eller delvis helljus ly‐
ser.▷Inga ljuskällor eller upplysta medtrafikanter
i varningsområdet.▷Intelligent Safety-system: Personvar‐
ningen är aktiv.Seite 129SäkerhetInstrument129
Online Edition for Part no. 01 40 2 966 028 - X/15

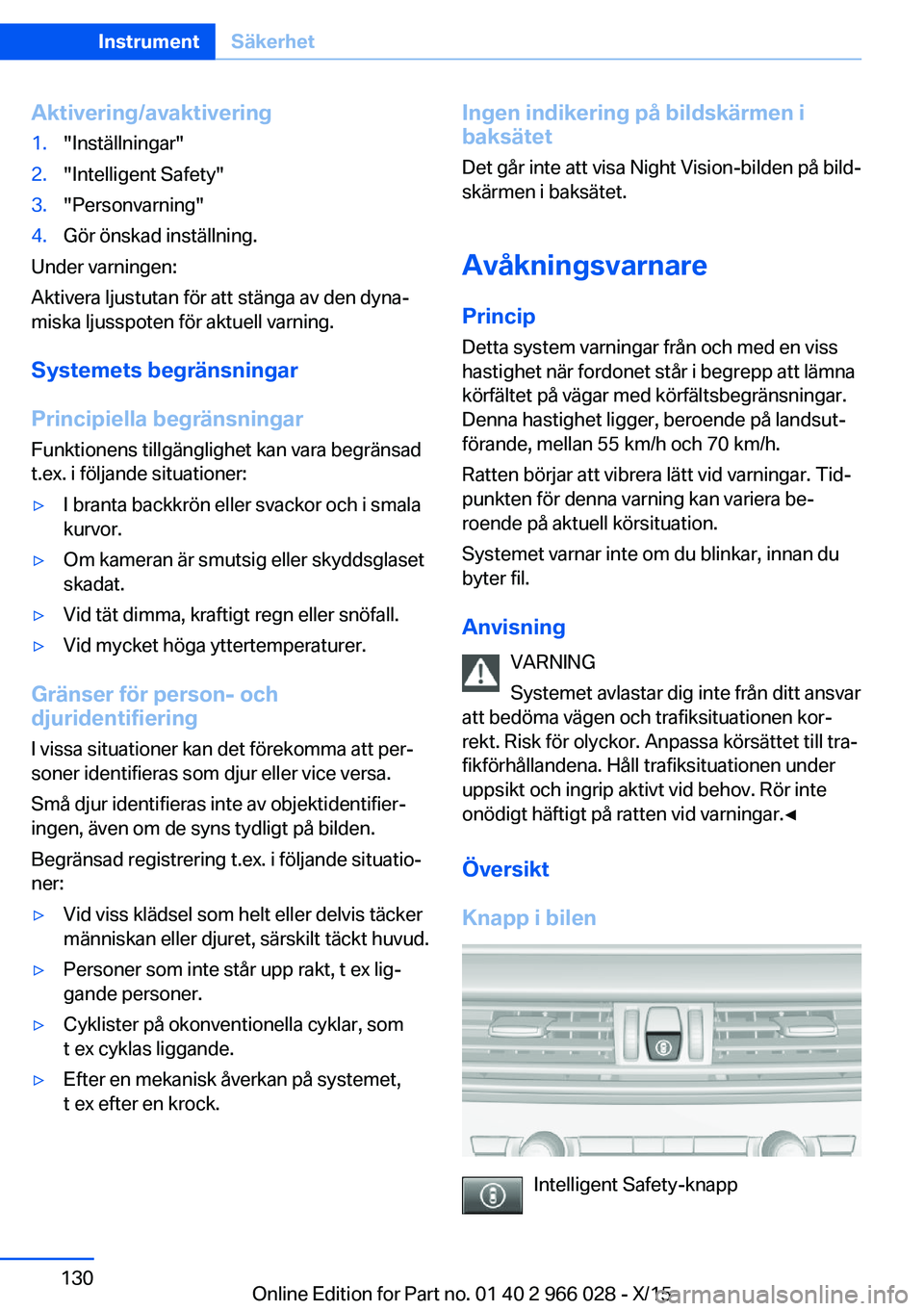

Aktivering/avaktivering1."Inställningar"2."Intelligent Safety"3."Personvarning"4.Gör önskad inställning.
Under varningen:
Aktivera ljustutan för att stänga av den dyna‐
miska ljusspoten för aktuell varning.
Systemets begränsningar
Principiella begränsningar
Funktionens tillgänglighet kan vara begränsad
t.ex. i följande situationer:
▷I branta backkrön eller svackor och i smala
kurvor.▷Om kameran är smutsig eller skyddsglaset
skadat.▷Vid tät dimma, kraftigt regn eller snöfall.▷Vid mycket höga yttertemperaturer.
Gränser för person- och
djuridentifiering
I vissa situationer kan det förekomma att per‐
soner identifieras som djur eller vice versa.
Små djur identifieras inte av objektidentifier‐
ingen, även om de syns tydligt på bilden.
Begränsad registrering t.ex. i följande situatio‐
ner:
▷Vid viss klädsel som helt eller delvis täcker
människan eller djuret, särskilt täckt huvud.▷Personer som inte står upp rakt, t ex lig‐
gande personer.▷Cyklister på okonventionella cyklar, som
t ex cyklas liggande.▷Efter en mekanisk åverkan på systemet,
t ex efter en krock.Ingen indikering på bildskärmen i
baksätet
Det går inte att visa Night Vision-bilden på bild‐
skärmen i baksätet.
Avåkningsvarnare
Princip Detta system varningar från och med en viss
hastighet när fordonet står i begrepp att lämna
körfältet på vägar med körfältsbegränsningar.
Denna hastighet ligger, beroende på landsut‐
förande, mellan 55 km/h och 70 km/h.
Ratten börjar att vibrera lätt vid varningar. Tid‐
punkten för denna varning kan variera be‐
roende på aktuell körsituation.
Systemet varnar inte om du blinkar, innan du
byter fil.
Anvisning VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma vägen och trafiksituationen kor‐
rekt. Risk för olyckor. Anpassa körsättet till tra‐
fikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov. Rör inte
onödigt häftigt på ratten vid varningar.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Seite 130InstrumentSäkerhet130
Online Edition for Part no. 01 40 2 966 028 - X/15
