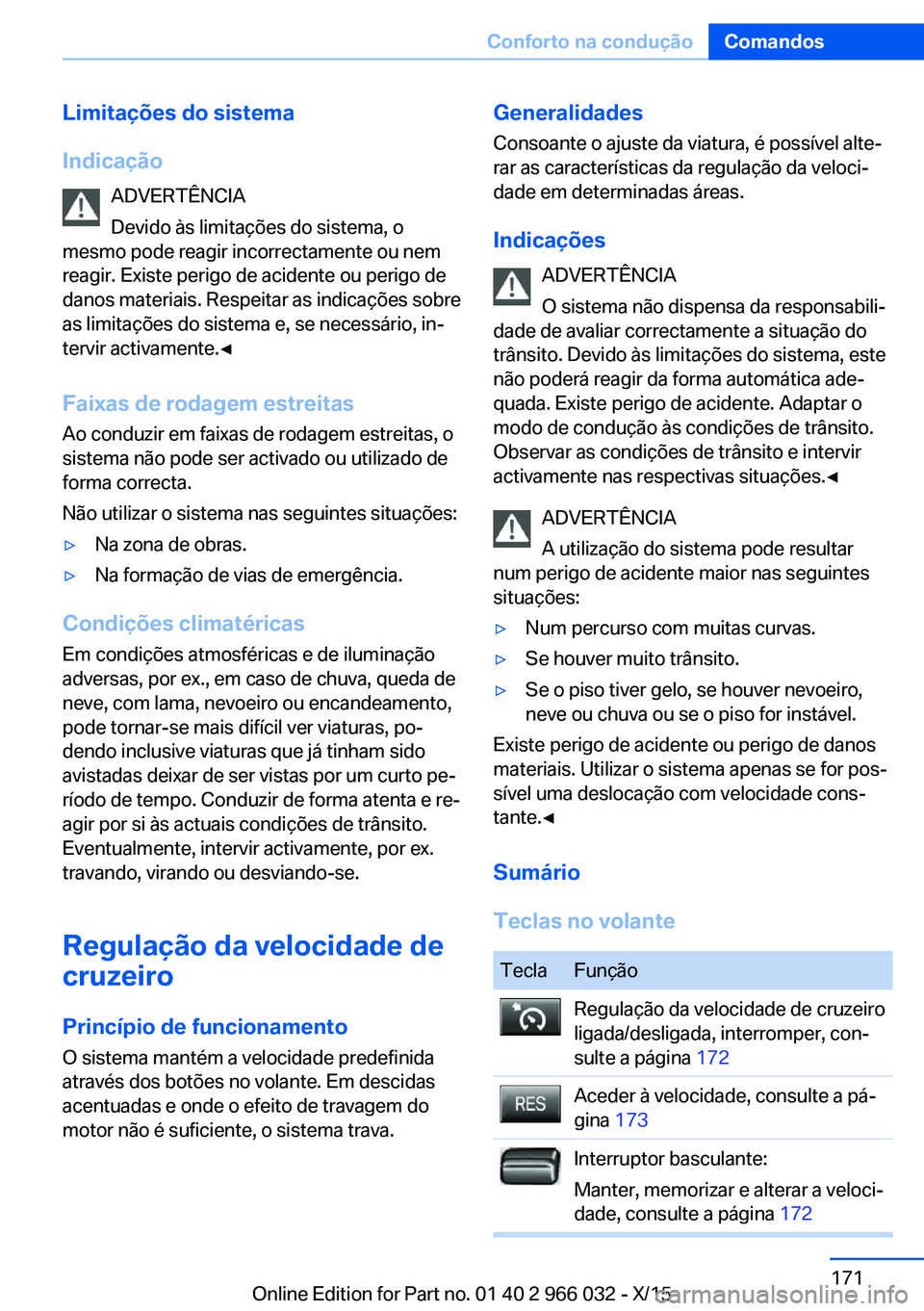

Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Faixas de rodagem estreitas Ao conduzir em faixas de rodagem estreitas, o
sistema não pode ser activado ou utilizado de
forma correcta.
Não utilizar o sistema nas seguintes situações:▷Na zona de obras.▷Na formação de vias de emergência.
Condições climatéricas Em condições atmosféricas e de iluminação
adversas, por ex., em caso de chuva, queda de
neve, com lama, nevoeiro ou encandeamento,
pode tornar-se mais difícil ver viaturas, po‐
dendo inclusive viaturas que já tinham sido
avistadas deixar de ser vistas por um curto pe‐
ríodo de tempo. Conduzir de forma atenta e re‐
agir por si às actuais condições de trânsito.
Eventualmente, intervir activamente, por ex.
travando, virando ou desviando-se.
Regulação da velocidade de cruzeiro
Princípio de funcionamento O sistema mantém a velocidade predefinida
através dos botões no volante. Em descidas
acentuadas e onde o efeito de travagem do
motor não é suficiente, o sistema trava.
Generalidades
Consoante o ajuste da viatura, é possível alte‐
rar as características da regulação da veloci‐
dade em determinadas áreas.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
ADVERTÊNCIA
A utilização do sistema pode resultar
num perigo de acidente maior nas seguintes
situações:▷Num percurso com muitas curvas.▷Se houver muito trânsito.▷Se o piso tiver gelo, se houver nevoeiro,
neve ou chuva ou se o piso for instável.
Existe perigo de acidente ou perigo de danos
materiais. Utilizar o sistema apenas se for pos‐
sível uma deslocação com velocidade cons‐
tante.◀
Sumário
Teclas no volante
TeclaFunçãoRegulação da velocidade de cruzeiro
ligada/desligada, interromper, con‐
sulte a página 172Aceder à velocidade, consulte a pá‐
gina 173Interruptor basculante:
Manter, memorizar e alterar a veloci‐
dade, consulte a página 172Seite 171Conforto na conduçãoComandos171
Online Edition for Part no. 01 40 2 966 032 - X/15

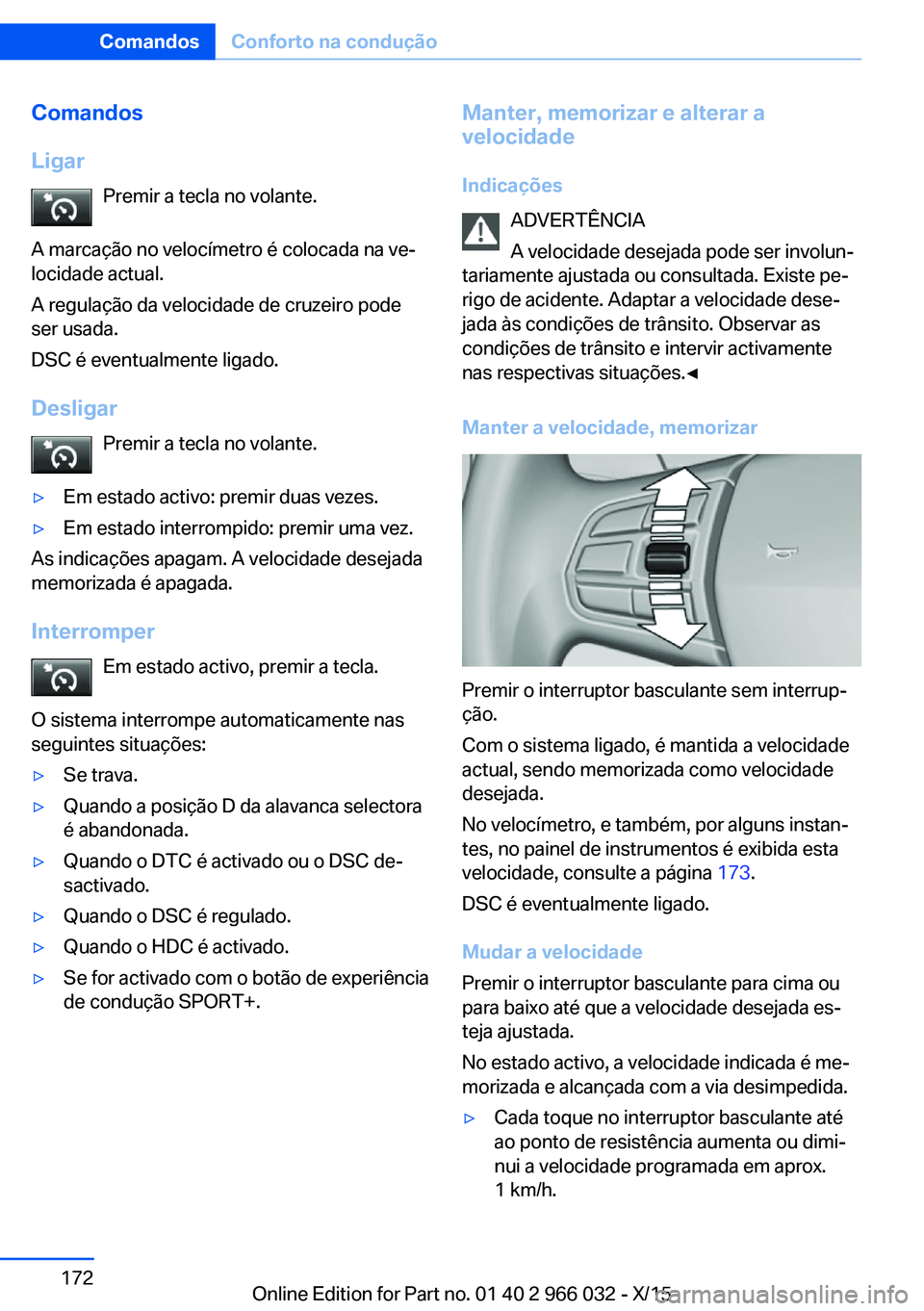

Comandos
Ligar Premir a tecla no volante.
A marcação no velocímetro é colocada na ve‐
locidade actual.
A regulação da velocidade de cruzeiro pode
ser usada.
DSC é eventualmente ligado.
Desligar Premir a tecla no volante.▷Em estado activo: premir duas vezes.▷Em estado interrompido: premir uma vez.
As indicações apagam. A velocidade desejada
memorizada é apagada.
Interromper Em estado activo, premir a tecla.
O sistema interrompe automaticamente nas
seguintes situações:
▷Se trava.▷Quando a posição D da alavanca selectora
é abandonada.▷Quando o DTC é activado ou o DSC de‐
sactivado.▷Quando o DSC é regulado.▷Quando o HDC é activado.▷Se for activado com o botão de experiência
de condução SPORT+.Manter, memorizar e alterar a
velocidade
Indicações ADVERTÊNCIA
A velocidade desejada pode ser involun‐
tariamente ajustada ou consultada. Existe pe‐
rigo de acidente. Adaptar a velocidade dese‐
jada às condições de trânsito. Observar as
condições de trânsito e intervir activamente
nas respectivas situações.◀
Manter a velocidade, memorizar
Premir o interruptor basculante sem interrup‐
ção.
Com o sistema ligado, é mantida a velocidade
actual, sendo memorizada como velocidade
desejada.
No velocímetro, e também, por alguns instan‐
tes, no painel de instrumentos é exibida esta
velocidade, consulte a página 173.
DSC é eventualmente ligado.
Mudar a velocidade
Premir o interruptor basculante para cima ou
para baixo até que a velocidade desejada es‐
teja ajustada.
No estado activo, a velocidade indicada é me‐
morizada e alcançada com a via desimpedida.
▷Cada toque no interruptor basculante até
ao ponto de resistência aumenta ou dimi‐
nui a velocidade programada em aprox.
1 km/h.Seite 172ComandosConforto na condução172
Online Edition for Part no. 01 40 2 966 032 - X/15

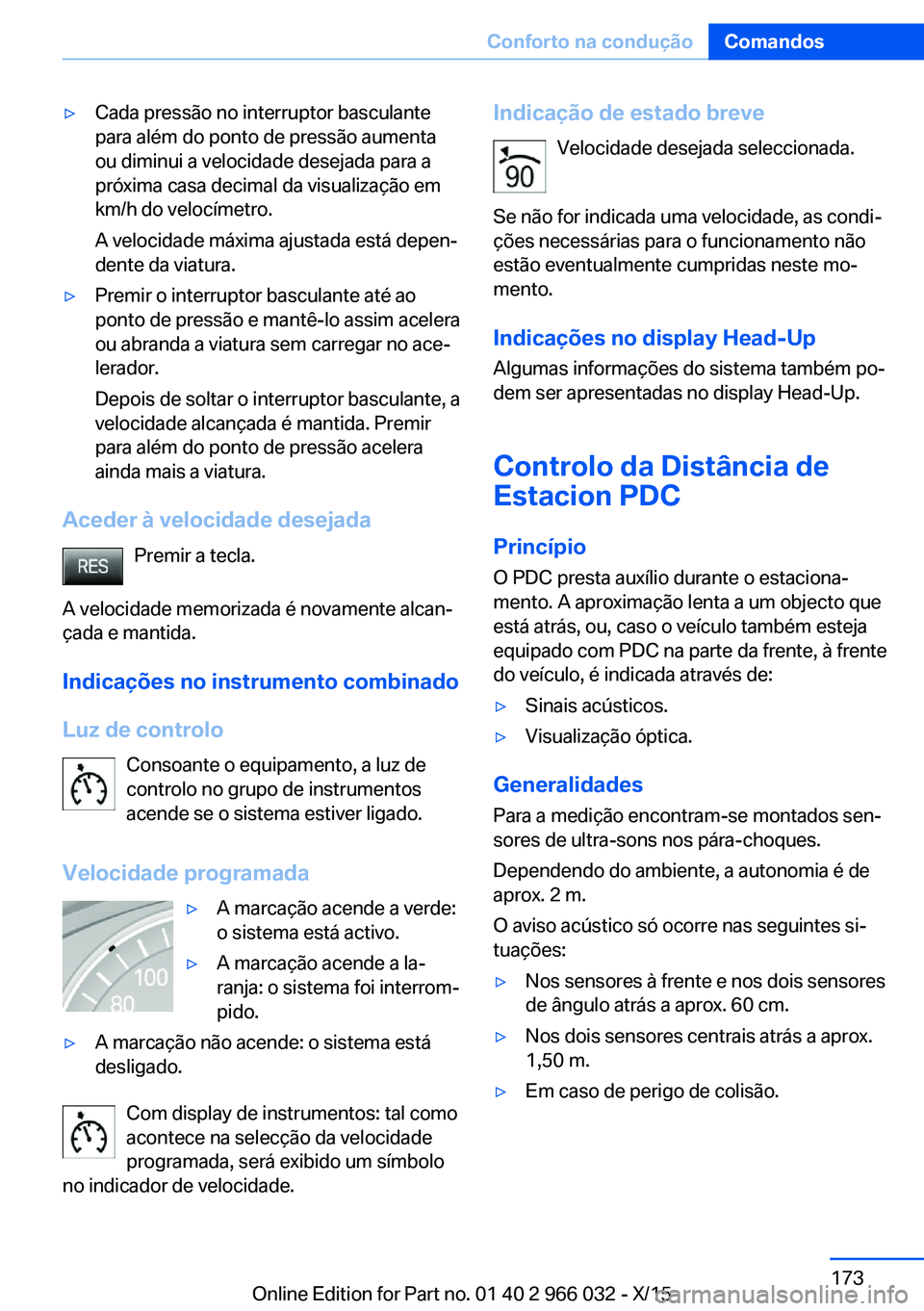

▷Cada pressão no interruptor basculante
para além do ponto de pressão aumenta
ou diminui a velocidade desejada para a
próxima casa decimal da visualização em
km/h do velocímetro.
A velocidade máxima ajustada está depen‐
dente da viatura.▷Premir o interruptor basculante até ao
ponto de pressão e mantê-lo assim acelera
ou abranda a viatura sem carregar no ace‐
lerador.
Depois de soltar o interruptor basculante, a
velocidade alcançada é mantida. Premir
para além do ponto de pressão acelera
ainda mais a viatura.
Aceder à velocidade desejada
Premir a tecla.
A velocidade memorizada é novamente alcan‐
çada e mantida.
Indicações no instrumento combinado
Luz de controlo Consoante o equipamento, a luz de
controlo no grupo de instrumentos
acende se o sistema estiver ligado.
Velocidade programada
▷A marcação acende a verde:
o sistema está activo.▷A marcação acende a la‐
ranja: o sistema foi interrom‐
pido.▷A marcação não acende: o sistema está
desligado.
Com display de instrumentos: tal como
acontece na selecção da velocidade
programada, será exibido um símbolo
no indicador de velocidade.
Indicação de estado breve
Velocidade desejada seleccionada.
Se não for indicada uma velocidade, as condi‐
ções necessárias para o funcionamento não estão eventualmente cumpridas neste mo‐
mento.
Indicações no display Head-Up
Algumas informações do sistema também po‐
dem ser apresentadas no display Head-Up.
Controlo da Distância de Estacion PDC
PrincípioO PDC presta auxílio durante o estaciona‐
mento. A aproximação lenta a um objecto que
está atrás, ou, caso o veículo também esteja
equipado com PDC na parte da frente, à frente
do veículo, é indicada através de:▷Sinais acústicos.▷Visualização óptica.
Generalidades
Para a medição encontram-se montados sen‐
sores de ultra-sons nos pára-choques.
Dependendo do ambiente, a autonomia é de
aprox. 2 m.
O aviso acústico só ocorre nas seguintes si‐
tuações:
▷Nos sensores à frente e nos dois sensores
de ângulo atrás a aprox. 60 cm.▷Nos dois sensores centrais atrás a aprox.
1,50 m.▷Em caso de perigo de colisão.Seite 173Conforto na conduçãoComandos173
Online Edition for Part no. 01 40 2 966 032 - X/15

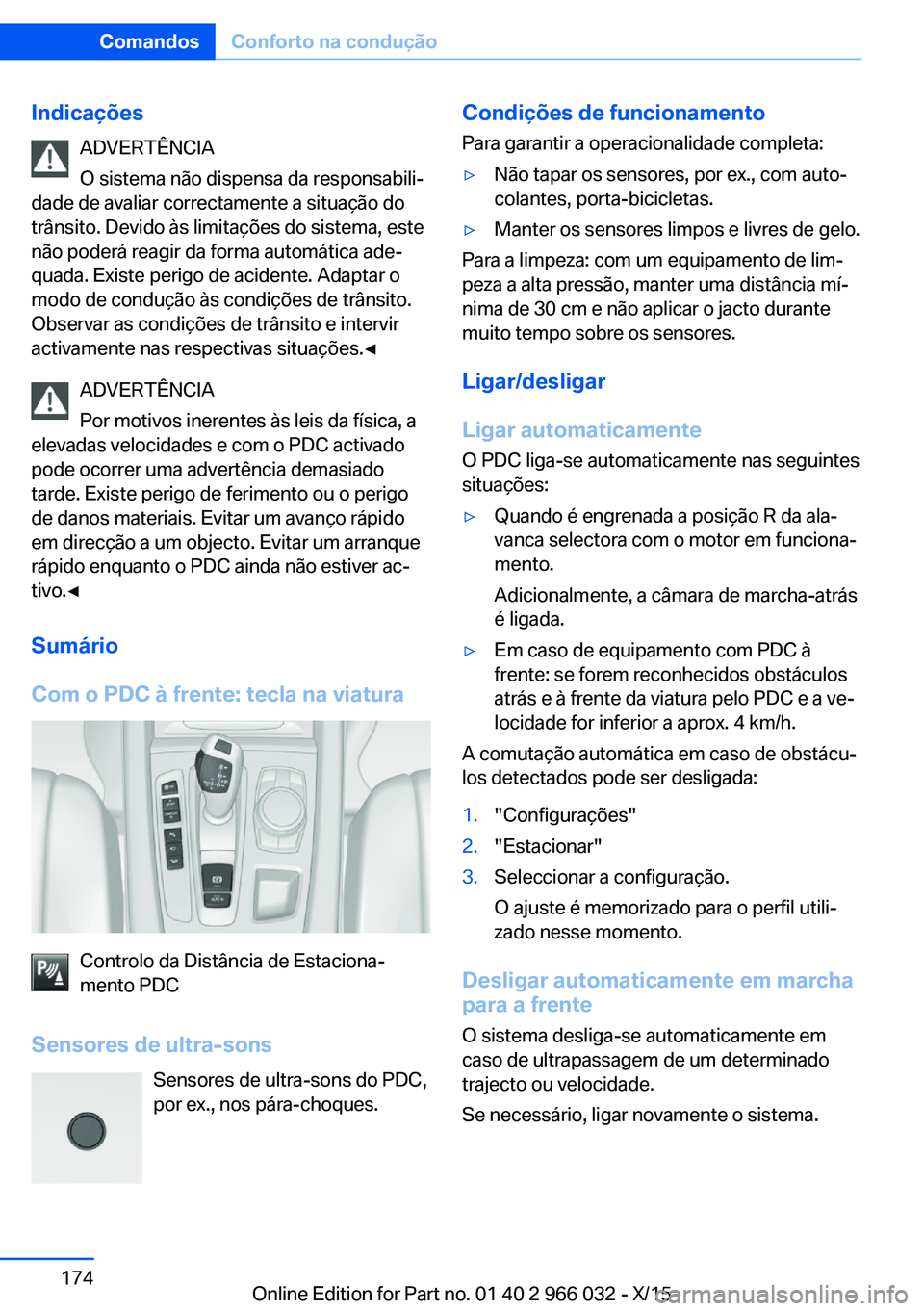

IndicaçõesADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
ADVERTÊNCIA
Por motivos inerentes às leis da física, a
elevadas velocidades e com o PDC activado
pode ocorrer uma advertência demasiado
tarde. Existe perigo de ferimento ou o perigo
de danos materiais. Evitar um avanço rápido
em direcção a um objecto. Evitar um arranque
rápido enquanto o PDC ainda não estiver ac‐
tivo.◀
Sumário
Com o PDC à frente: tecla na viatura
Controlo da Distância de Estaciona‐
mento PDC
Sensores de ultra-sons Sensores de ultra-sons do PDC,
por ex., nos pára-choques.
Condições de funcionamento
Para garantir a operacionalidade completa:▷Não tapar os sensores, por ex., com auto‐
colantes, porta-bicicletas.▷Manter os sensores limpos e livres de gelo.
Para a limpeza: com um equipamento de lim‐
peza a alta pressão, manter uma distância mí‐
nima de 30 cm e não aplicar o jacto durante
muito tempo sobre os sensores.
Ligar/desligar
Ligar automaticamente
O PDC liga-se automaticamente nas seguintes
situações:
▷Quando é engrenada a posição R da ala‐
vanca selectora com o motor em funciona‐
mento.
Adicionalmente, a câmara de marcha-atrás
é ligada.▷Em caso de equipamento com PDC à
frente: se forem reconhecidos obstáculos
atrás e à frente da viatura pelo PDC e a ve‐
locidade for inferior a aprox. 4 km/h.
A comutação automática em caso de obstácu‐
los detectados pode ser desligada:
1."Configurações"2."Estacionar"3.Seleccionar a configuração.
O ajuste é memorizado para o perfil utili‐
zado nesse momento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Seite 174ComandosConforto na condução174
Online Edition for Part no. 01 40 2 966 032 - X/15

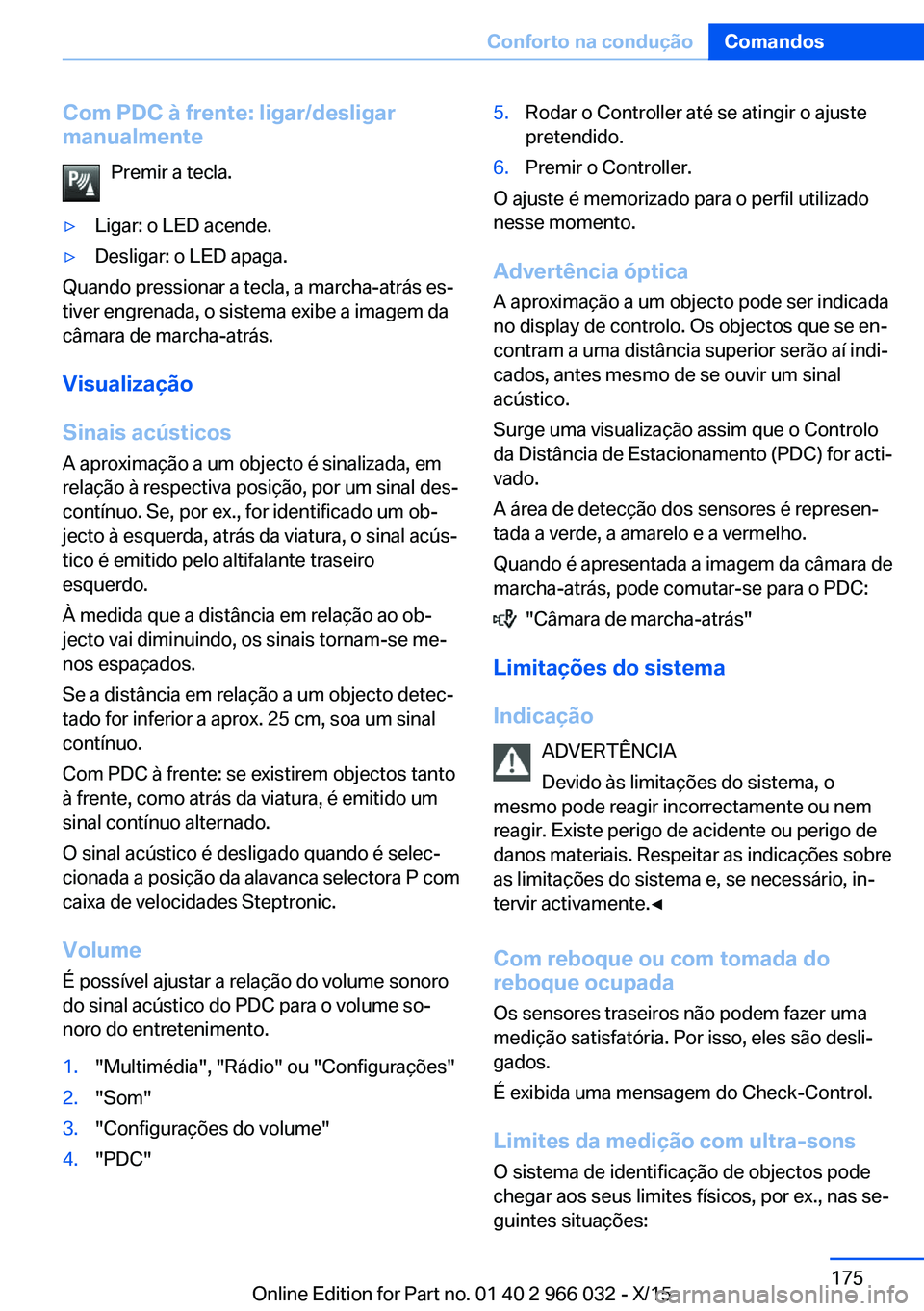

Com PDC à frente: ligar/desligar
manualmente
Premir a tecla.▷Ligar: o LED acende.▷Desligar: o LED apaga.
Quando pressionar a tecla, a marcha-atrás es‐
tiver engrenada, o sistema exibe a imagem da
câmara de marcha-atrás.
Visualização
Sinais acústicos A aproximação a um objecto é sinalizada, em
relação à respectiva posição, por um sinal des‐
contínuo. Se, por ex., for identificado um ob‐
jecto à esquerda, atrás da viatura, o sinal acús‐
tico é emitido pelo altifalante traseiro
esquerdo.
À medida que a distância em relação ao ob‐
jecto vai diminuindo, os sinais tornam-se me‐
nos espaçados.
Se a distância em relação a um objecto detec‐
tado for inferior a aprox. 25 cm, soa um sinal
contínuo.
Com PDC à frente: se existirem objectos tanto
à frente, como atrás da viatura, é emitido um
sinal contínuo alternado.
O sinal acústico é desligado quando é selec‐
cionada a posição da alavanca selectora P com
caixa de velocidades Steptronic.
Volume
É possível ajustar a relação do volume sonoro
do sinal acústico do PDC para o volume so‐
noro do entretenimento.
1."Multimédia", "Rádio" ou "Configurações"2."Som"3."Configurações do volume"4."PDC"5.Rodar o Controller até se atingir o ajuste
pretendido.6.Premir o Controller.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Advertência óptica
A aproximação a um objecto pode ser indicada
no display de controlo. Os objectos que se en‐
contram a uma distância superior serão aí indi‐
cados, antes mesmo de se ouvir um sinal
acústico.
Surge uma visualização assim que o Controlo
da Distância de Estacionamento (PDC) for acti‐
vado.
A área de detecção dos sensores é represen‐
tada a verde, a amarelo e a vermelho.
Quando é apresentada a imagem da câmara de
marcha-atrás, pode comutar-se para o PDC:
"Câmara de marcha-atrás"
Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Com reboque ou com tomada do
reboque ocupada
Os sensores traseiros não podem fazer uma
medição satisfatória. Por isso, eles são desli‐
gados.
É exibida uma mensagem do Check-Control.
Limites da medição com ultra-sons
O sistema de identificação de objectos pode
chegar aos seus limites físicos, por ex., nas se‐
guintes situações:
Seite 175Conforto na conduçãoComandos175
Online Edition for Part no. 01 40 2 966 032 - X/15

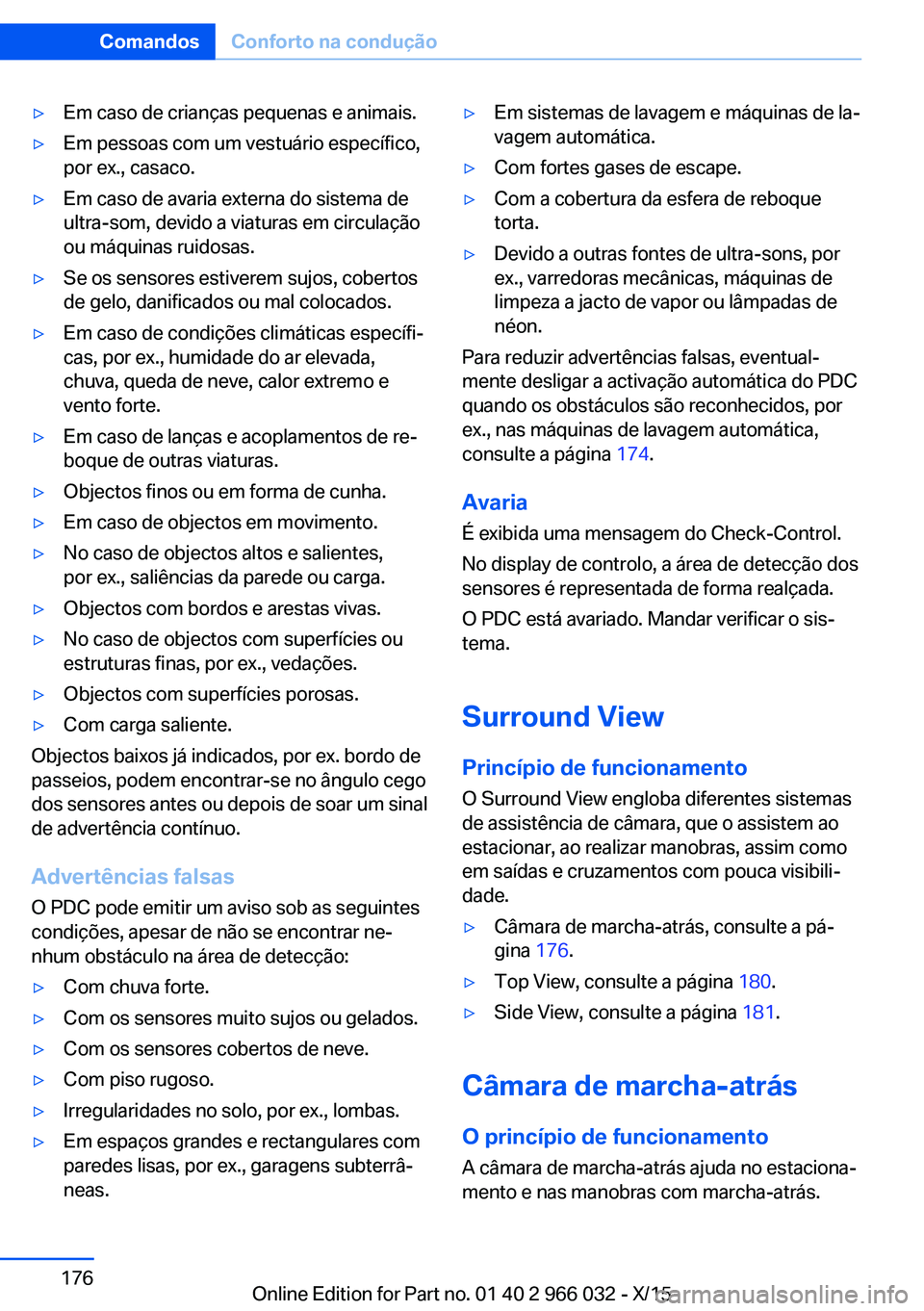

▷Em caso de crianças pequenas e animais.▷Em pessoas com um vestuário específico,
por ex., casaco.▷Em caso de avaria externa do sistema de
ultra-som, devido a viaturas em circulação
ou máquinas ruidosas.▷Se os sensores estiverem sujos, cobertos
de gelo, danificados ou mal colocados.▷Em caso de condições climáticas específi‐
cas, por ex., humidade do ar elevada,
chuva, queda de neve, calor extremo e
vento forte.▷Em caso de lanças e acoplamentos de re‐
boque de outras viaturas.▷Objectos finos ou em forma de cunha.▷Em caso de objectos em movimento.▷No caso de objectos altos e salientes,
por ex., saliências da parede ou carga.▷Objectos com bordos e arestas vivas.▷No caso de objectos com superfícies ou
estruturas finas, por ex., vedações.▷Objectos com superfícies porosas.▷Com carga saliente.
Objectos baixos já indicados, por ex. bordo de
passeios, podem encontrar-se no ângulo cego
dos sensores antes ou depois de soar um sinal
de advertência contínuo.
Advertências falsas
O PDC pode emitir um aviso sob as seguintes
condições, apesar de não se encontrar ne‐
nhum obstáculo na área de detecção:
▷Com chuva forte.▷Com os sensores muito sujos ou gelados.▷Com os sensores cobertos de neve.▷Com piso rugoso.▷Irregularidades no solo, por ex., lombas.▷Em espaços grandes e rectangulares com
paredes lisas, por ex., garagens subterrâ‐
neas.▷Em sistemas de lavagem e máquinas de la‐
vagem automática.▷Com fortes gases de escape.▷Com a cobertura da esfera de reboque
torta.▷Devido a outras fontes de ultra-sons, por
ex., varredoras mecânicas, máquinas de
limpeza a jacto de vapor ou lâmpadas de
néon.
Para reduzir advertências falsas, eventual‐
mente desligar a activação automática do PDC
quando os obstáculos são reconhecidos, por
ex., nas máquinas de lavagem automática,
consulte a página 174.
Avaria É exibida uma mensagem do Check-Control.
No display de controlo, a área de detecção dos
sensores é representada de forma realçada.
O PDC está avariado. Mandar verificar o sis‐
tema.
Surround View
Princípio de funcionamento O Surround View engloba diferentes sistemas
de assistência de câmara, que o assistem ao
estacionar, ao realizar manobras, assim como
em saídas e cruzamentos com pouca visibili‐
dade.
▷Câmara de marcha-atrás, consulte a pá‐
gina 176.▷Top View, consulte a página 180.▷Side View, consulte a página 181.
Câmara de marcha-atrás
O princípio de funcionamento A câmara de marcha-atrás ajuda no estaciona‐
mento e nas manobras com marcha-atrás.
Seite 176ComandosConforto na condução176
Online Edition for Part no. 01 40 2 966 032 - X/15

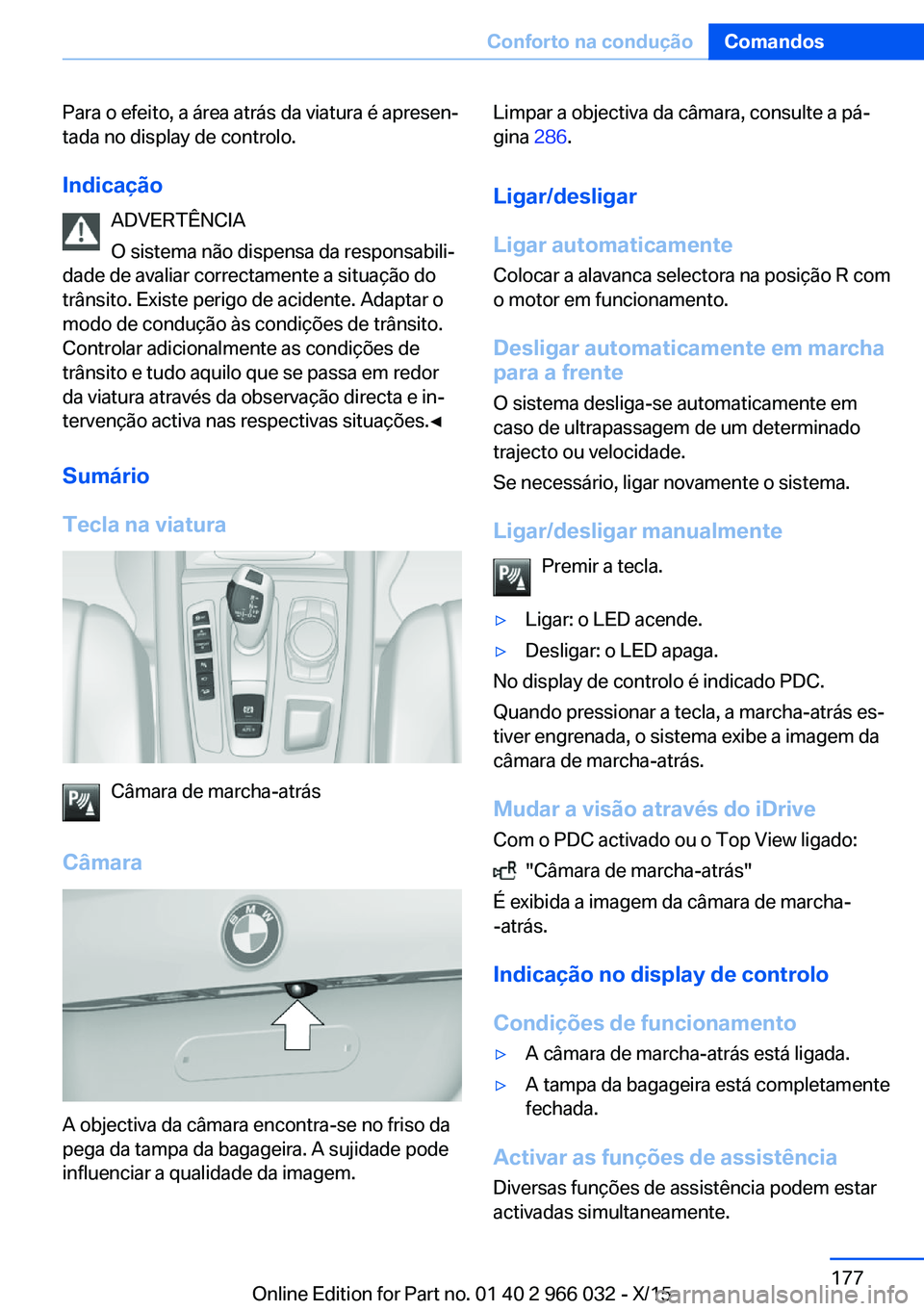

Para o efeito, a área atrás da viatura é apresen‐
tada no display de controlo.
Indicação ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa em redor
da viatura através da observação directa e in‐
tervenção activa nas respectivas situações.◀
Sumário
Tecla na viatura
Câmara de marcha-atrás
Câmara
A objectiva da câmara encontra-se no friso da
pega da tampa da bagageira. A sujidade pode
influenciar a qualidade da imagem.
Limpar a objectiva da câmara, consulte a pá‐
gina 286.
Ligar/desligar
Ligar automaticamente
Colocar a alavanca selectora na posição R com
o motor em funcionamento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Ligar/desligar manualmente Premir a tecla.▷Ligar: o LED acende.▷Desligar: o LED apaga.
No display de controlo é indicado PDC.
Quando pressionar a tecla, a marcha-atrás es‐
tiver engrenada, o sistema exibe a imagem da
câmara de marcha-atrás.
Mudar a visão através do iDrive Com o PDC activado ou o Top View ligado:
"Câmara de marcha-atrás"
É exibida a imagem da câmara de marcha-
-atrás.
Indicação no display de controlo
Condições de funcionamento
▷A câmara de marcha-atrás está ligada.▷A tampa da bagageira está completamente
fechada.
Activar as funções de assistência
Diversas funções de assistência podem estar
activadas simultaneamente.
Seite 177Conforto na conduçãoComandos177
Online Edition for Part no. 01 40 2 966 032 - X/15

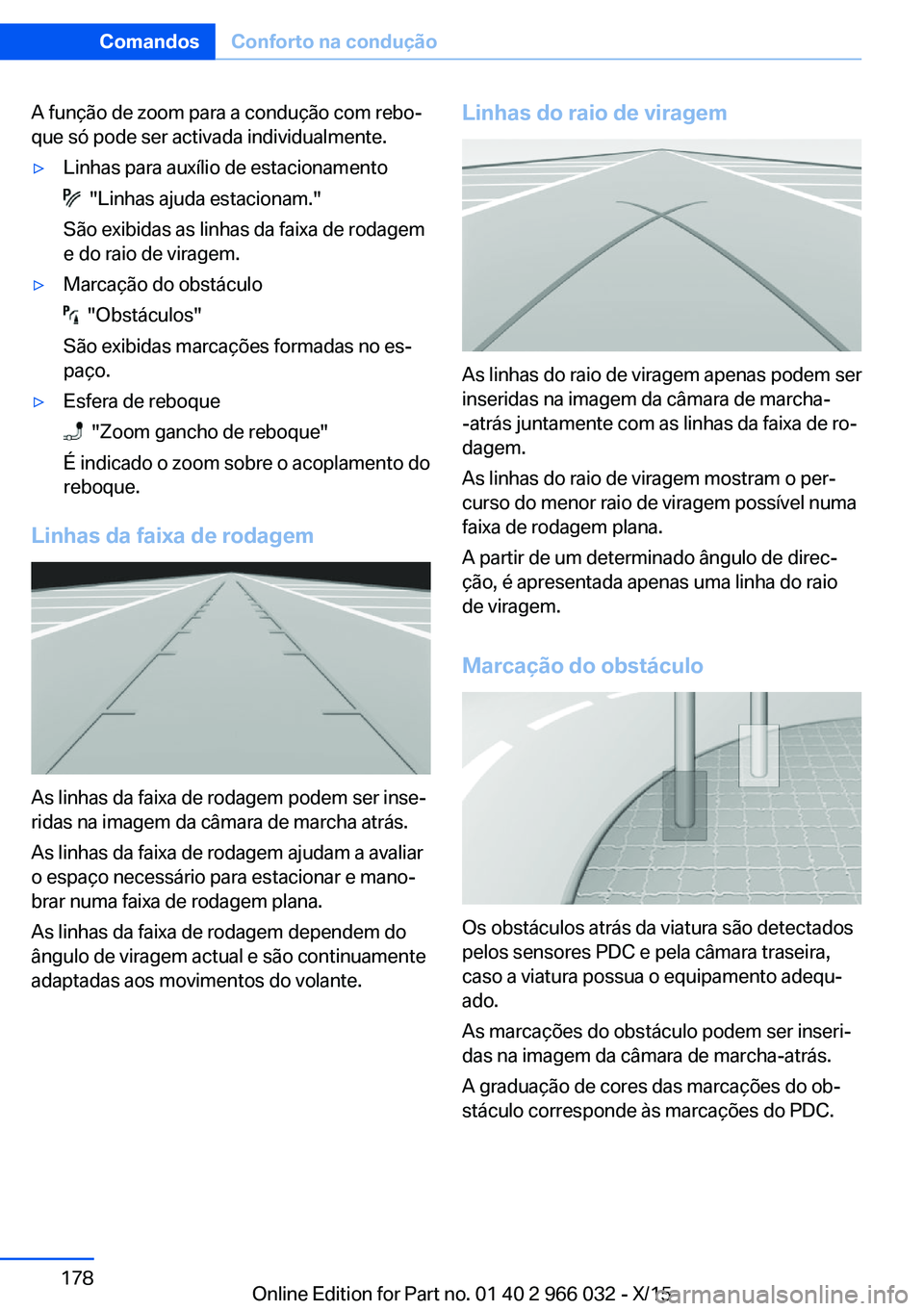

A função de zoom para a condução com rebo‐
que só pode ser activada individualmente.▷Linhas para auxílio de estacionamento
"Linhas ajuda estacionam."
São exibidas as linhas da faixa de rodagem
e do raio de viragem.
▷Marcação do obstáculo
"Obstáculos"
São exibidas marcações formadas no es‐
paço.
▷Esfera de reboque
"Zoom gancho de reboque"
É indicado o zoom sobre o acoplamento do
reboque.
Linhas da faixa de rodagem
As linhas da faixa de rodagem podem ser inse‐
ridas na imagem da câmara de marcha atrás.
As linhas da faixa de rodagem ajudam a avaliar
o espaço necessário para estacionar e mano‐
brar numa faixa de rodagem plana.
As linhas da faixa de rodagem dependem do
ângulo de viragem actual e são continuamente
adaptadas aos movimentos do volante.
Linhas do raio de viragem
As linhas do raio de viragem apenas podem ser
inseridas na imagem da câmara de marcha-
-atrás juntamente com as linhas da faixa de ro‐
dagem.
As linhas do raio de viragem mostram o per‐
curso do menor raio de viragem possível numa
faixa de rodagem plana.
A partir de um determinado ângulo de direc‐
ção, é apresentada apenas uma linha do raio
de viragem.
Marcação do obstáculo
Os obstáculos atrás da viatura são detectados
pelos sensores PDC e pela câmara traseira,
caso a viatura possua o equipamento adequ‐
ado.
As marcações do obstáculo podem ser inseri‐
das na imagem da câmara de marcha-atrás.
A graduação de cores das marcações do ob‐
stáculo corresponde às marcações do PDC.
Seite 178ComandosConforto na condução178
Online Edition for Part no. 01 40 2 966 032 - X/15

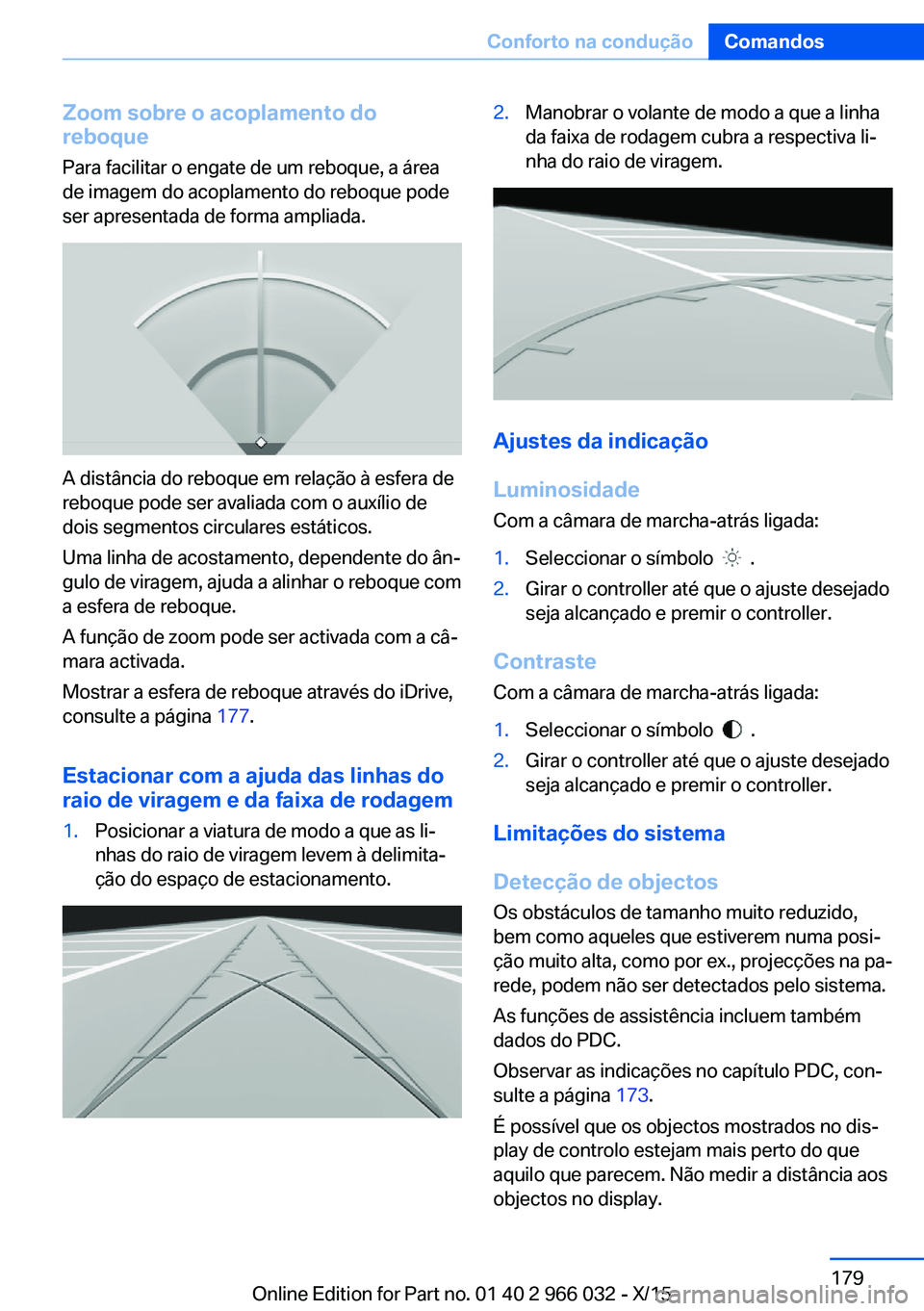

Zoom sobre o acoplamento do
reboque
Para facilitar o engate de um reboque, a área
de imagem do acoplamento do reboque pode
ser apresentada de forma ampliada.
A distância do reboque em relação à esfera de
reboque pode ser avaliada com o auxílio de
dois segmentos circulares estáticos.
Uma linha de acostamento, dependente do ân‐
gulo de viragem, ajuda a alinhar o reboque com
a esfera de reboque.
A função de zoom pode ser activada com a câ‐
mara activada.
Mostrar a esfera de reboque através do iDrive,
consulte a página 177.
Estacionar com a ajuda das linhas do raio de viragem e da faixa de rodagem
1.Posicionar a viatura de modo a que as li‐
nhas do raio de viragem levem à delimita‐
ção do espaço de estacionamento.2.Manobrar o volante de modo a que a linha
da faixa de rodagem cubra a respectiva li‐
nha do raio de viragem.
Ajustes da indicação
Luminosidade
Com a câmara de marcha-atrás ligada:
1.Seleccionar o símbolo .2.Girar o controller até que o ajuste desejado
seja alcançado e premir o controller.
Contraste
Com a câmara de marcha-atrás ligada:
1.Seleccionar o símbolo .2.Girar o controller até que o ajuste desejado
seja alcançado e premir o controller.
Limitações do sistema
Detecção de objectos Os obstáculos de tamanho muito reduzido,
bem como aqueles que estiverem numa posi‐
ção muito alta, como por ex., projecções na pa‐
rede, podem não ser detectados pelo sistema.
As funções de assistência incluem também
dados do PDC.
Observar as indicações no capítulo PDC, con‐
sulte a página 173.
É possível que os objectos mostrados no dis‐
play de controlo estejam mais perto do que
aquilo que parecem. Não medir a distância aos
objectos no display.
Seite 179Conforto na conduçãoComandos179
Online Edition for Part no. 01 40 2 966 032 - X/15

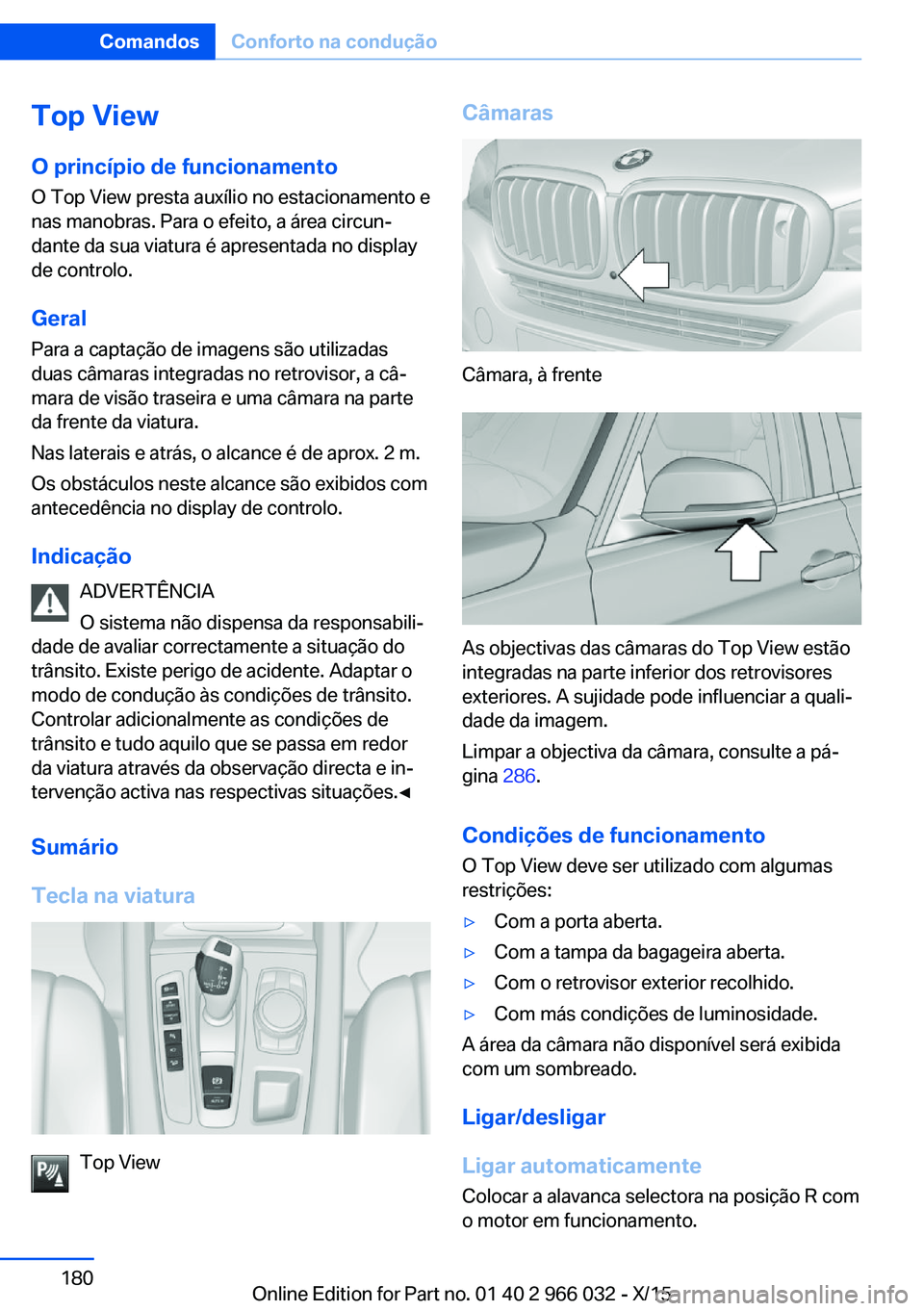

Top View
O princípio de funcionamento O Top View presta auxílio no estacionamento e
nas manobras. Para o efeito, a área circun‐
dante da sua viatura é apresentada no display
de controlo.
Geral Para a captação de imagens são utilizadas
duas câmaras integradas no retrovisor, a câ‐
mara de visão traseira e uma câmara na parte
da frente da viatura.
Nas laterais e atrás, o alcance é de aprox. 2 m.
Os obstáculos neste alcance são exibidos com
antecedência no display de controlo.
Indicação ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito. Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa em redor
da viatura através da observação directa e in‐
tervenção activa nas respectivas situações.◀
Sumário
Tecla na viatura
Top View
Câmaras
Câmara, à frente
As objectivas das câmaras do Top View estão
integradas na parte inferior dos retrovisores
exteriores. A sujidade pode influenciar a quali‐
dade da imagem.
Limpar a objectiva da câmara, consulte a pá‐
gina 286.
Condições de funcionamento
O Top View deve ser utilizado com algumas
restrições:
▷Com a porta aberta.▷Com a tampa da bagageira aberta.▷Com o retrovisor exterior recolhido.▷Com más condições de luminosidade.
A área da câmara não disponível será exibida
com um sombreado.
Ligar/desligar
Ligar automaticamente Colocar a alavanca selectora na posição R com
o motor em funcionamento.
Seite 180ComandosConforto na condução180
Online Edition for Part no. 01 40 2 966 032 - X/15
