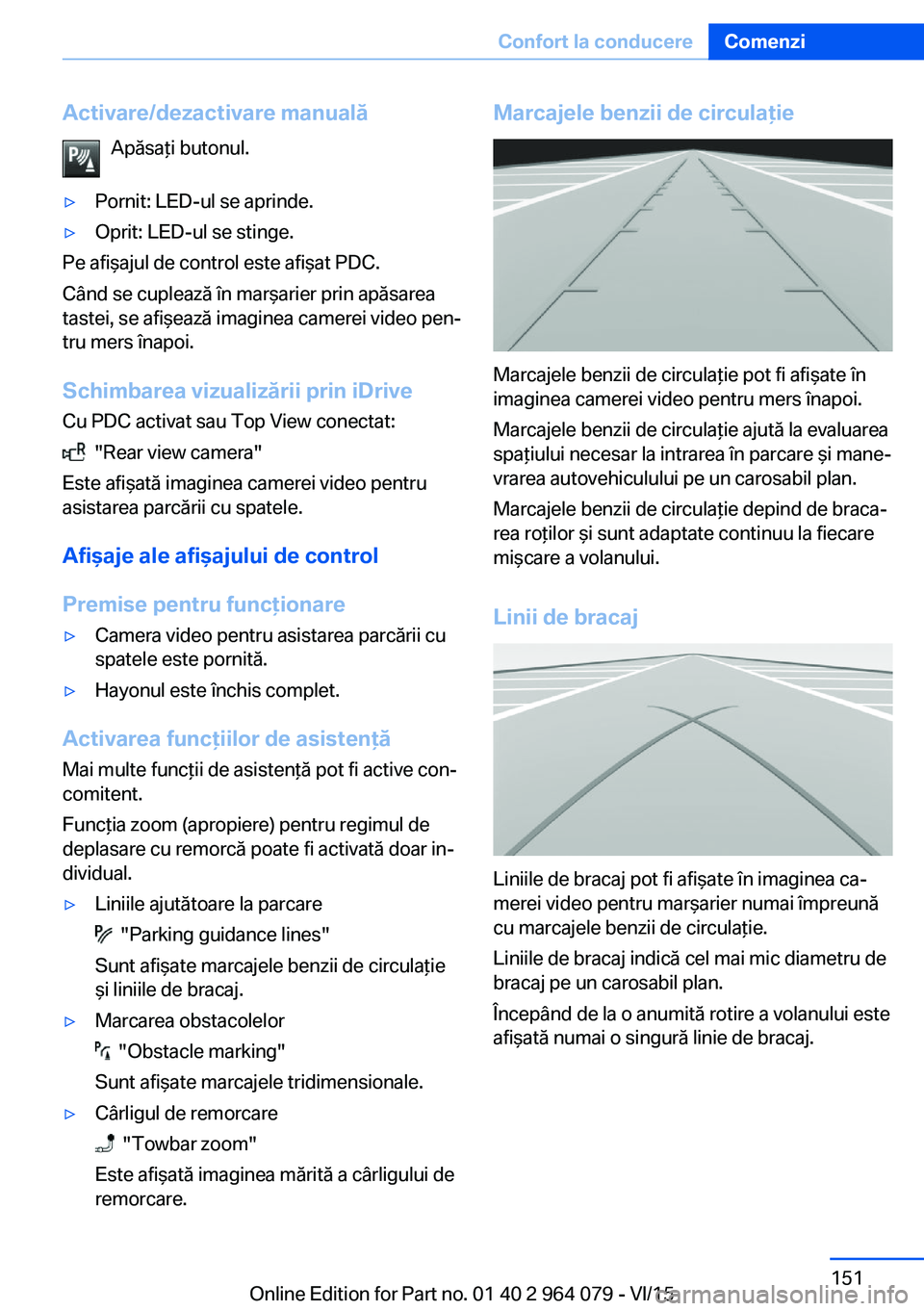

Activare/dezactivare manualăApăsaţi butonul.▷Pornit: LED-ul se aprinde.▷Oprit: LED-ul se stinge.
Pe afişajul de control este afişat PDC.
Când se cuplează în marşarier prin apăsarea
tastei, se afişează imaginea camerei video pen‐
tru mers înapoi.
Schimbarea vizualizării prin iDrive
Cu PDC activat sau Top View conectat:
"Rear view camera"
Este afişată imaginea camerei video pentru
asistarea parcării cu spatele.
Afişaje ale afişajului de control
Premise pentru funcţionare
▷Camera video pentru asistarea parcării cu
spatele este pornită.▷Hayonul este închis complet.
Activarea funcţiilor de asistenţă
Mai multe funcţii de asistenţă pot fi active con‐
comitent.
Funcţia zoom (apropiere) pentru regimul de
deplasare cu remorcă poate fi activată doar in‐
dividual.
▷Liniile ajutătoare la parcare
"Parking guidance lines"
Sunt afişate marcajele benzii de circulaţie
şi liniile de bracaj.
▷Marcarea obstacolelor
"Obstacle marking"
Sunt afişate marcajele tridimensionale.
▷Cârligul de remorcare
"Towbar zoom"
Este afişată imaginea mărită a cârligului de
remorcare.
Marcajele benzii de circulaţie
Marcajele benzii de circulaţie pot fi afişate în
imaginea camerei video pentru mers înapoi.
Marcajele benzii de circulaţie ajută la evaluarea
spaţiului necesar la intrarea în parcare şi mane‐
vrarea autovehiculului pe un carosabil plan.
Marcajele benzii de circulaţie depind de braca‐
rea roţilor şi sunt adaptate continuu la fiecare
mişcare a volanului.
Linii de bracaj
Liniile de bracaj pot fi afişate în imaginea ca‐
merei video pentru marşarier numai împreună
cu marcajele benzii de circulaţie.
Liniile de bracaj indică cel mai mic diametru de
bracaj pe un carosabil plan.
Începând de la o anumită rotire a volanului este
afişată numai o singură linie de bracaj.
Seite 151Confort la conducereComenzi151
Online Edition for Part no. 01 40 2 964 079 - VI/15

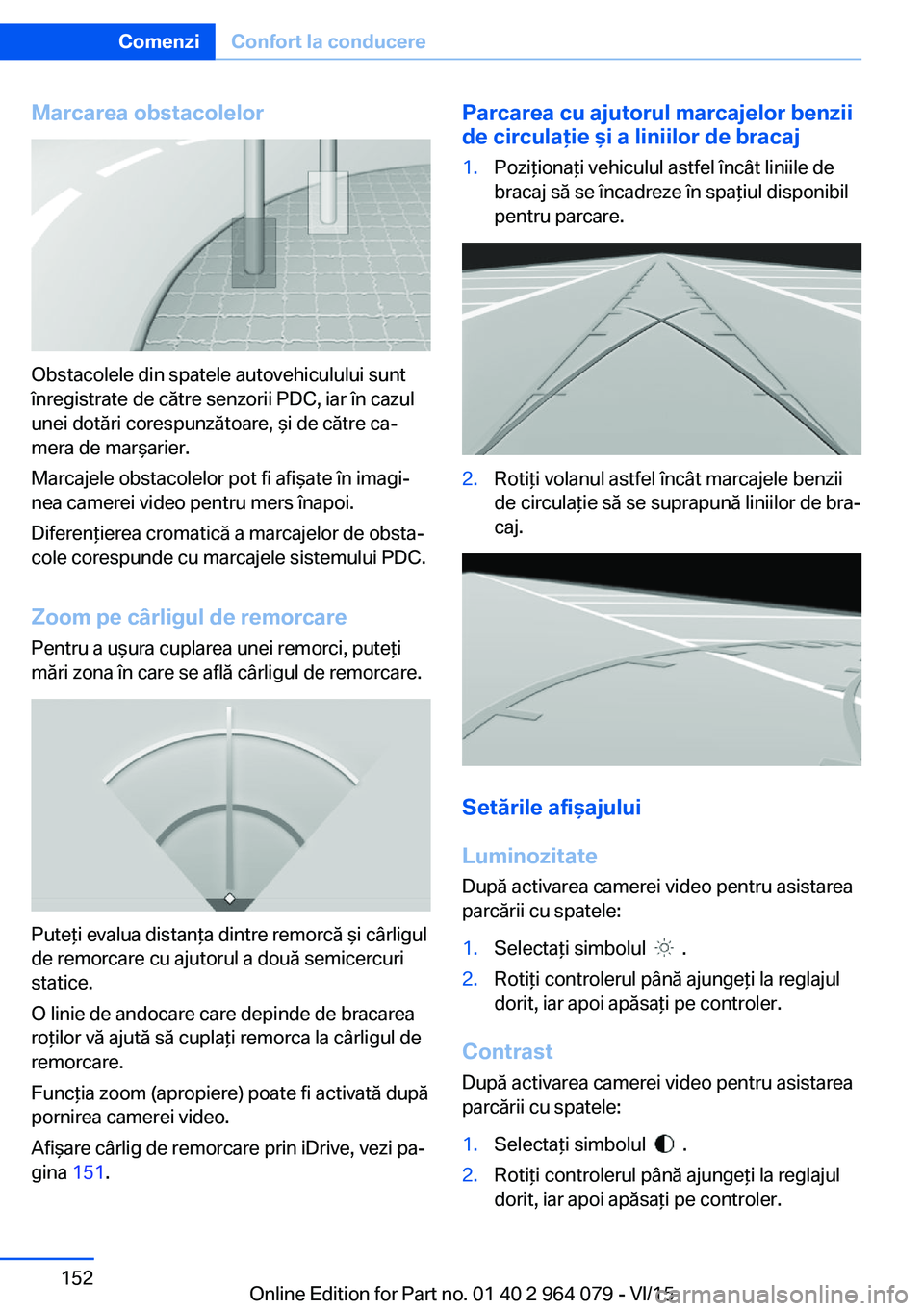

Marcarea obstacolelor
Obstacolele din spatele autovehiculului sunt
înregistrate de către senzorii PDC, iar în cazul
unei dotări corespunzătoare, şi de către ca‐
mera de marşarier.
Marcajele obstacolelor pot fi afişate în imagi‐
nea camerei video pentru mers înapoi.
Diferenţierea cromatică a marcajelor de obsta‐
cole corespunde cu marcajele sistemului PDC.
Zoom pe cârligul de remorcare
Pentru a uşura cuplarea unei remorci, puteţi
mări zona în care se află cârligul de remorcare.
Puteţi evalua distanţa dintre remorcă şi cârligul
de remorcare cu ajutorul a două semicercuri
statice.
O linie de andocare care depinde de bracarea
roţilor vă ajută să cuplaţi remorca la cârligul de
remorcare.
Funcţia zoom (apropiere) poate fi activată după
pornirea camerei video.
Afişare cârlig de remorcare prin iDrive, vezi pa‐
gina 151.
Parcarea cu ajutorul marcajelor benzii
de circulaţie şi a liniilor de bracaj1.Poziţionaţi vehiculul astfel încât liniile de
bracaj să se încadreze în spaţiul disponibil
pentru parcare.2.Rotiţi volanul astfel încât marcajele benzii
de circulaţie să se suprapună liniilor de bra‐
caj.
Setările afişajului
Luminozitate
După activarea camerei video pentru asistarea
parcării cu spatele:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Contrast
După activarea camerei video pentru asistarea
parcării cu spatele:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.Seite 152ComenziConfort la conducere152
Online Edition for Part no. 01 40 2 964 079 - VI/15

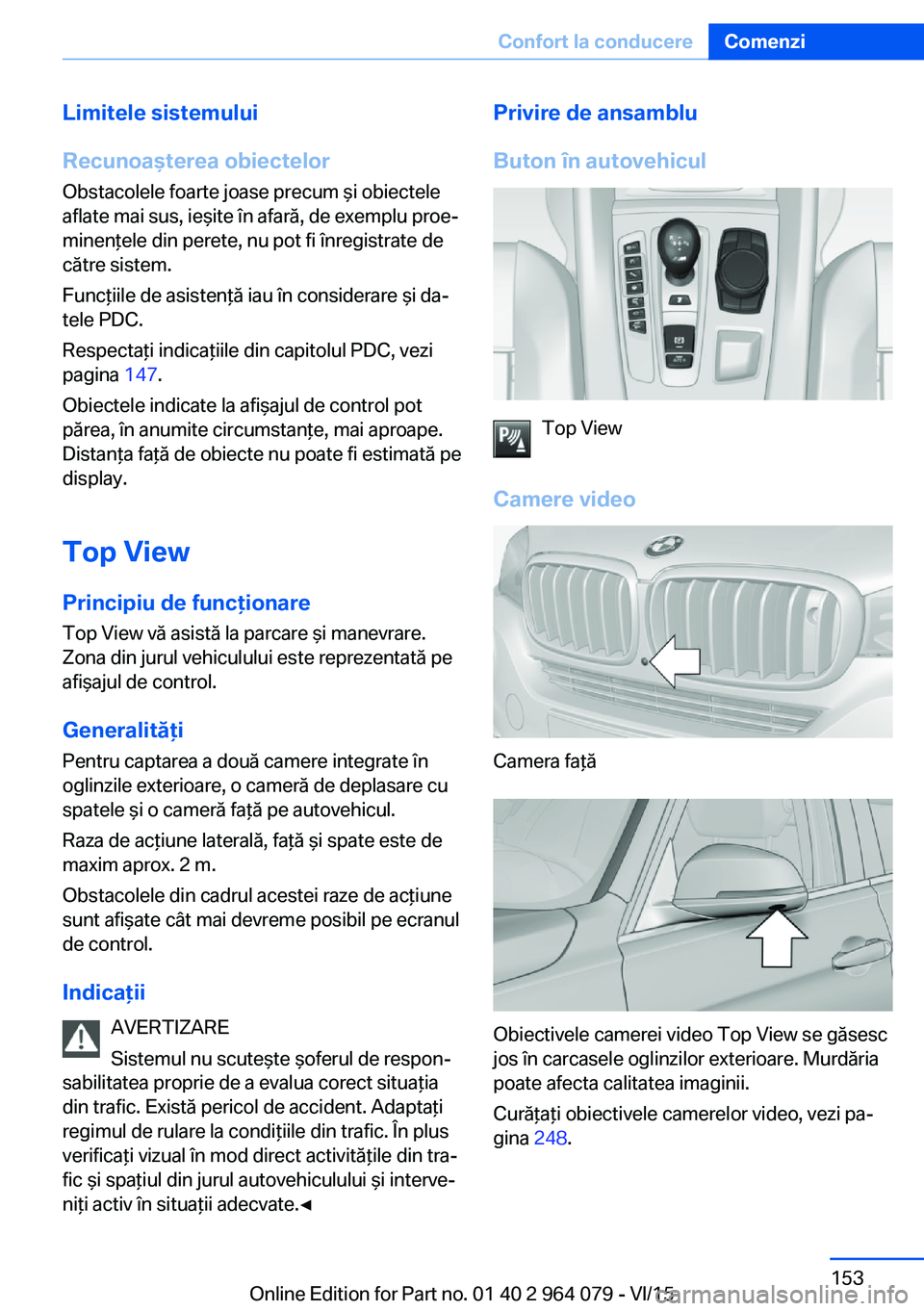

Limitele sistemului
Recunoaşterea obiectelor
Obstacolele foarte joase precum şi obiectele
aflate mai sus, ieşite în afară, de exemplu proe‐
minenţele din perete, nu pot fi înregistrate de
către sistem.
Funcţiile de asistenţă iau în considerare şi da‐
tele PDC.
Respectaţi indicaţiile din capitolul PDC, vezi
pagina 147.
Obiectele indicate la afişajul de control pot
părea, în anumite circumstanţe, mai aproape.
Distanţa faţă de obiecte nu poate fi estimată pe
display.
Top View
Principiu de funcţionare
Top View vă asistă la parcare şi manevrare.
Zona din jurul vehiculului este reprezentată pe
afişajul de control.
Generalităţi
Pentru captarea a două camere integrate în
oglinzile exterioare, o cameră de deplasare cu
spatele şi o cameră faţă pe autovehicul.
Raza de acţiune laterală, faţă şi spate este de
maxim aprox. 2 m.
Obstacolele din cadrul acestei raze de acţiune
sunt afişate cât mai devreme posibil pe ecranul
de control.
Indicaţii AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀Privire de ansamblu
Buton în autovehicul
Top View
Camere video
Camera faţă
Obiectivele camerei video Top View se găsesc
jos în carcasele oglinzilor exterioare. Murdăria
poate afecta calitatea imaginii.
Curăţaţi obiectivele camerelor video, vezi pa‐
gina 248.
Seite 153Confort la conducereComenzi153
Online Edition for Part no. 01 40 2 964 079 - VI/15

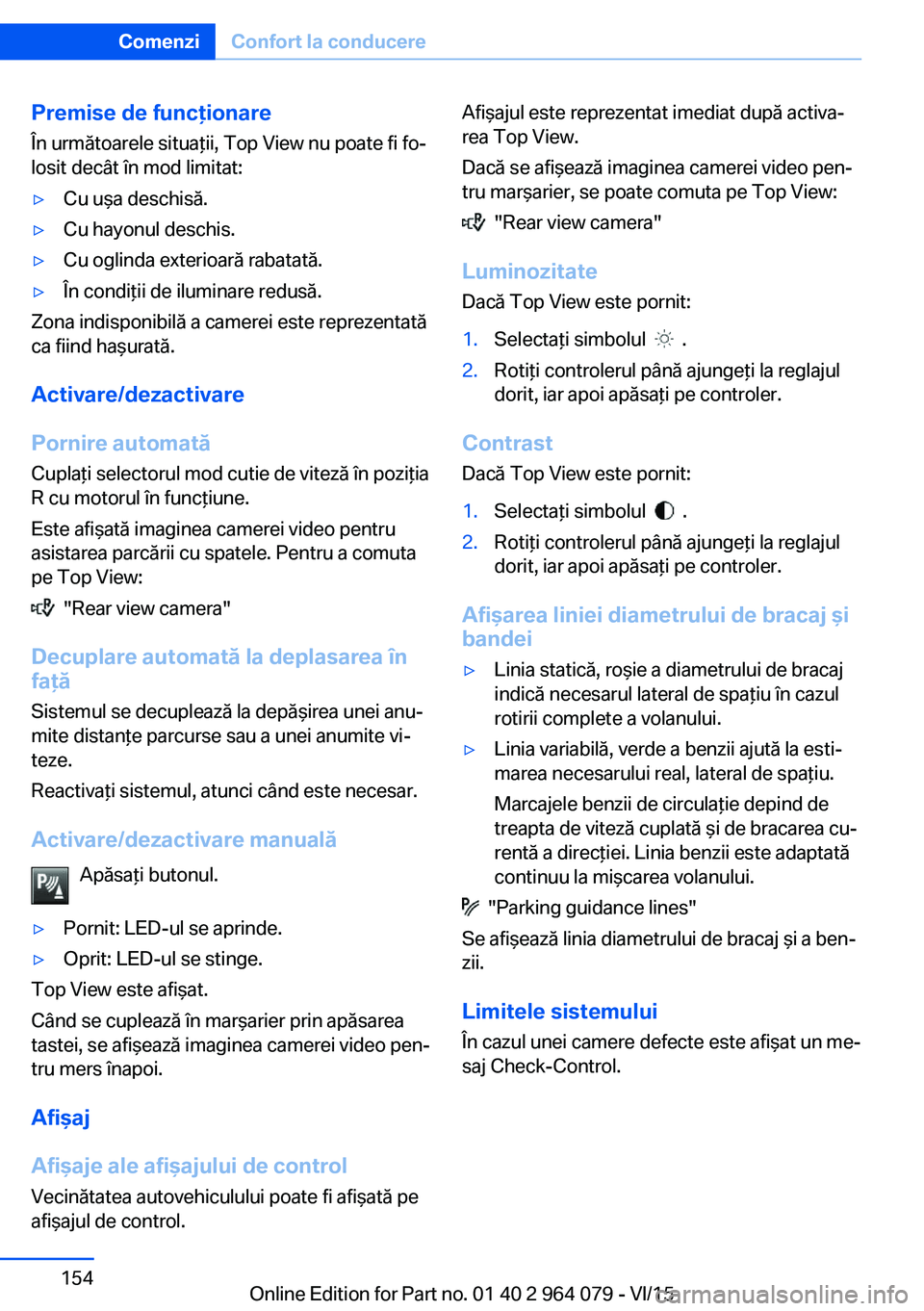

Premise de funcţionare
În următoarele situaţii, Top View nu poate fi fo‐
losit decât în mod limitat:▷Cu uşa deschisă.▷Cu hayonul deschis.▷Cu oglinda exterioară rabatată.▷În condiţii de iluminare redusă.
Zona indisponibilă a camerei este reprezentată
ca fiind haşurată.
Activare/dezactivare
Pornire automată Cuplaţi selectorul mod cutie de viteză în poziţia
R cu motorul în funcţiune.
Este afişată imaginea camerei video pentru
asistarea parcării cu spatele. Pentru a comuta
pe Top View:
"Rear view camera"
Decuplare automată la deplasarea în faţă
Sistemul se decuplează la depăşirea unei anu‐
mite distanţe parcurse sau a unei anumite vi‐
teze.
Reactivaţi sistemul, atunci când este necesar.
Activare/dezactivare manuală Apăsaţi butonul.
▷Pornit: LED-ul se aprinde.▷Oprit: LED-ul se stinge.
Top View este afişat.
Când se cuplează în marşarier prin apăsarea
tastei, se afişează imaginea camerei video pen‐
tru mers înapoi.
Afişaj
Afişaje ale afişajului de control
Vecinătatea autovehiculului poate fi afişată pe
afişajul de control.
Afişajul este reprezentat imediat după activa‐
rea Top View.
Dacă se afişează imaginea camerei video pen‐
tru marşarier, se poate comuta pe Top View:
"Rear view camera"
Luminozitate
Dacă Top View este pornit:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Contrast
Dacă Top View este pornit:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Afişarea liniei diametrului de bracaj şi
bandei
▷Linia statică, roşie a diametrului de bracaj
indică necesarul lateral de spaţiu în cazul
rotirii complete a volanului.▷Linia variabilă, verde a benzii ajută la esti‐
marea necesarului real, lateral de spaţiu.
Marcajele benzii de circulaţie depind de
treapta de viteză cuplată şi de bracarea cu‐
rentă a direcţiei. Linia benzii este adaptată
continuu la mişcarea volanului.
"Parking guidance lines"
Se afişează linia diametrului de bracaj şi a ben‐
zii.
Limitele sistemului
În cazul unei camere defecte este afişat un me‐
saj Check-Control.
Seite 154ComenziConfort la conducere154
Online Edition for Part no. 01 40 2 964 079 - VI/15

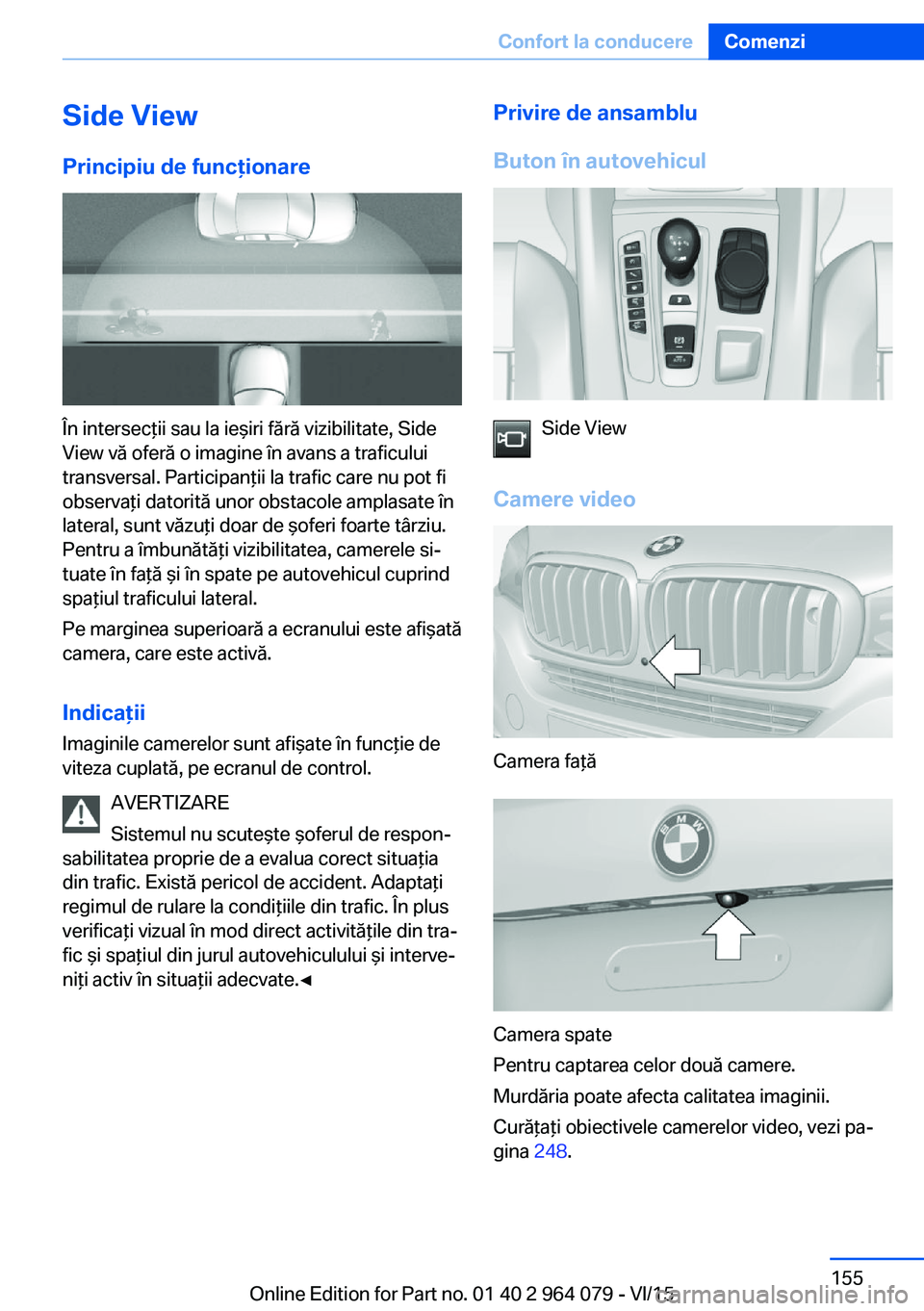

Side ViewPrincipiu de funcţionare
În intersecţii sau la ieşiri fără vizibilitate, Side
View vă oferă o imagine în avans a traficului
transversal. Participanţii la trafic care nu pot fi
observaţi datorită unor obstacole amplasate în
lateral, sunt văzuţi doar de şoferi foarte târziu.
Pentru a îmbunătăţi vizibilitatea, camerele si‐
tuate în faţă şi în spate pe autovehicul cuprind
spaţiul traficului lateral.
Pe marginea superioară a ecranului este afişată
camera, care este activă.
Indicaţii Imaginile camerelor sunt afişate în funcţie de
viteza cuplată, pe ecranul de control.
AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀
Privire de ansamblu
Buton în autovehicul
Side View
Camere video
Camera faţă
Camera spate
Pentru captarea celor două camere.
Murdăria poate afecta calitatea imaginii.
Curăţaţi obiectivele camerelor video, vezi pa‐
gina 248.
Seite 155Confort la conducereComenzi155
Online Edition for Part no. 01 40 2 964 079 - VI/15

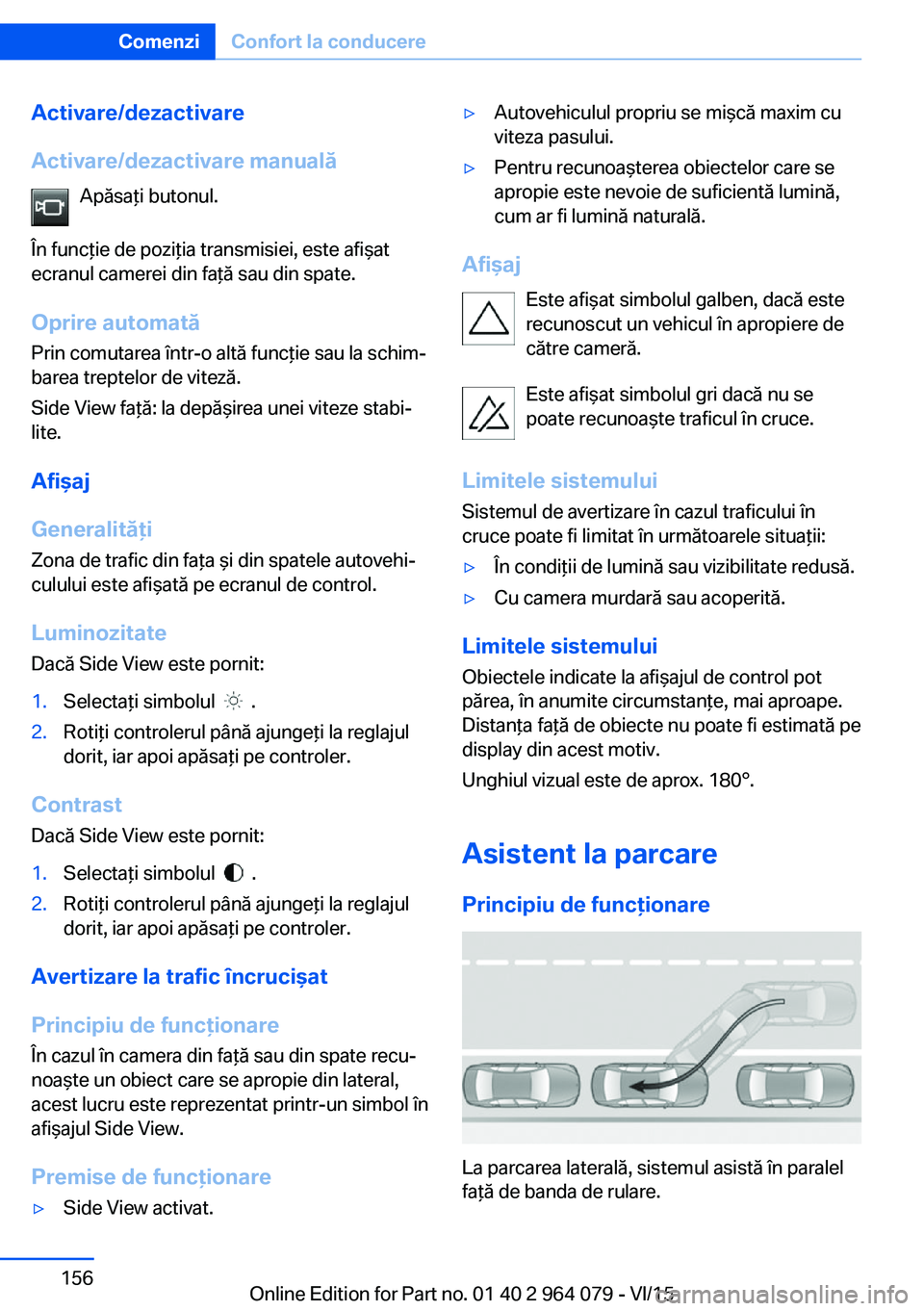

Activare/dezactivare
Activare/dezactivare manuală Apăsaţi butonul.
În funcţie de poziţia transmisiei, este afişat
ecranul camerei din faţă sau din spate.
Oprire automată
Prin comutarea într-o altă funcţie sau la schim‐
barea treptelor de viteză.
Side View faţă: la depăşirea unei viteze stabi‐
lite.
Afişaj
Generalităţi
Zona de trafic din faţa şi din spatele autovehi‐
culului este afişată pe ecranul de control.
Luminozitate Dacă Side View este pornit:1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Contrast
Dacă Side View este pornit:
1.Selectaţi simbolul .2.Rotiţi controlerul până ajungeţi la reglajul
dorit, iar apoi apăsaţi pe controler.
Avertizare la trafic încrucişat
Principiu de funcţionare În cazul în camera din faţă sau din spate recu‐
noaşte un obiect care se apropie din lateral,
acest lucru este reprezentat printr-un simbol în
afişajul Side View.
Premise de funcţionare
▷Side View activat.▷Autovehiculul propriu se mişcă maxim cu
viteza pasului.▷Pentru recunoaşterea obiectelor care se
apropie este nevoie de suficientă lumină,
cum ar fi lumină naturală.
Afişaj
Este afişat simbolul galben, dacă este
recunoscut un vehicul în apropiere de
către cameră.
Este afişat simbolul gri dacă nu se
poate recunoaşte traficul în cruce.
Limitele sistemului
Sistemul de avertizare în cazul traficului în
cruce poate fi limitat în următoarele situaţii:
▷În condiţii de lumină sau vizibilitate redusă.▷Cu camera murdară sau acoperită.
Limitele sistemului
Obiectele indicate la afişajul de control pot
părea, în anumite circumstanţe, mai aproape.
Distanţa faţă de obiecte nu poate fi estimată pe
display din acest motiv.
Unghiul vizual este de aprox. 180°.
Asistent la parcare
Principiu de funcţionare
La parcarea laterală, sistemul asistă în paralel
faţă de banda de rulare.
Seite 156ComenziConfort la conducere156
Online Edition for Part no. 01 40 2 964 079 - VI/15

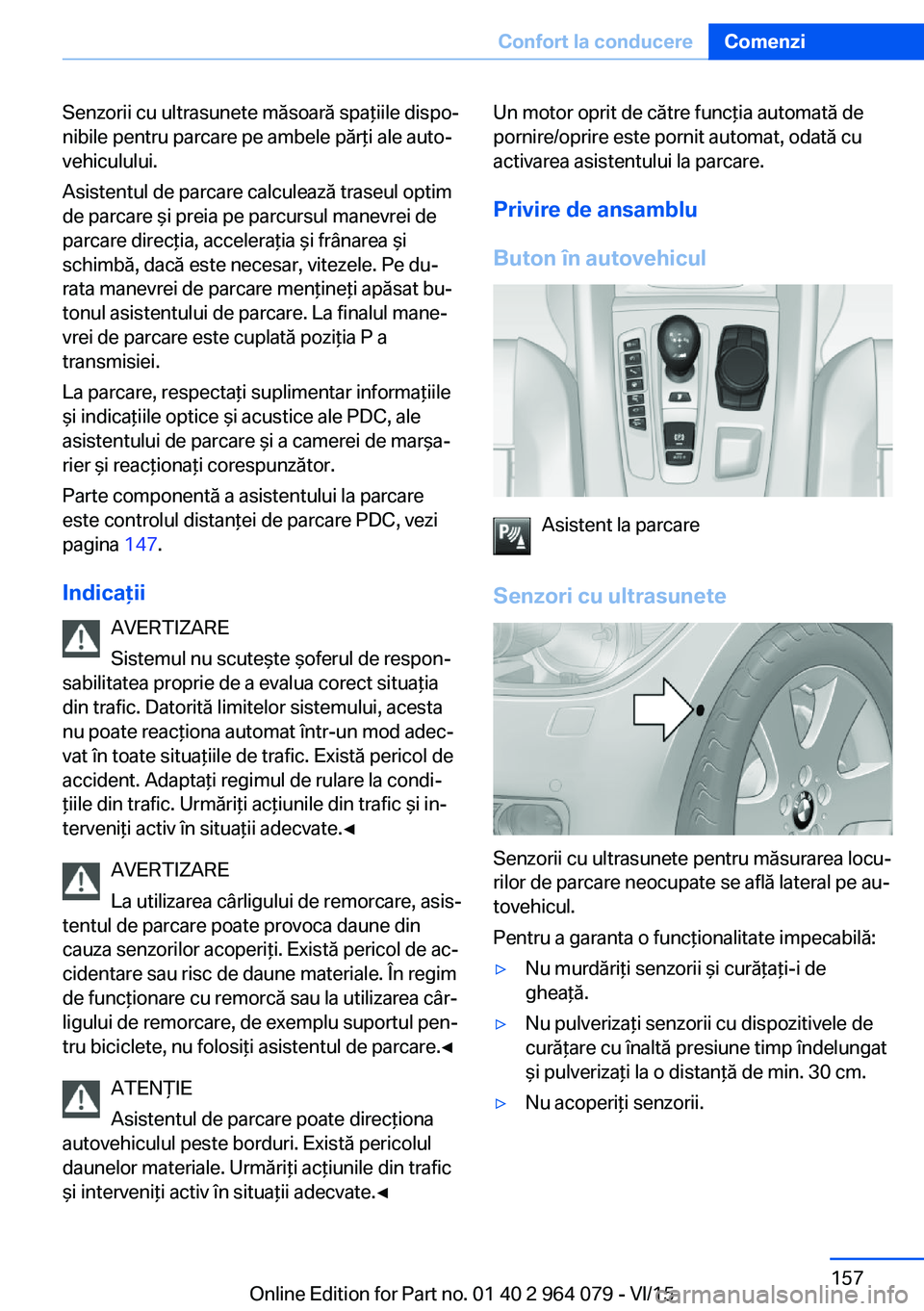

Senzorii cu ultrasunete măsoară spaţiile dispo‐
nibile pentru parcare pe ambele părţi ale auto‐
vehiculului.
Asistentul de parcare calculează traseul optim
de parcare şi preia pe parcursul manevrei de
parcare direcţia, acceleraţia şi frânarea şi
schimbă, dacă este necesar, vitezele. Pe du‐
rata manevrei de parcare menţineţi apăsat bu‐
tonul asistentului de parcare. La finalul mane‐
vrei de parcare este cuplată poziţia P a
transmisiei.
La parcare, respectaţi suplimentar informaţiile
şi indicaţiile optice şi acustice ale PDC, ale
asistentului de parcare şi a camerei de marşa‐
rier şi reacţionaţi corespunzător.
Parte componentă a asistentului la parcare
este controlul distanţei de parcare PDC, vezi
pagina 147.
Indicaţii AVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Datorită limitelor sistemului, acesta
nu poate reacţiona automat într-un mod adec‐
vat în toate situaţiile de trafic. Există pericol de
accident. Adaptaţi regimul de rulare la condi‐
ţiile din trafic. Urmăriţi acţiunile din trafic şi in‐
terveniţi activ în situaţii adecvate.◀
AVERTIZARE
La utilizarea cârligului de remorcare, asis‐
tentul de parcare poate provoca daune din
cauza senzorilor acoperiţi. Există pericol de ac‐
cidentare sau risc de daune materiale. În regim
de funcţionare cu remorcă sau la utilizarea câr‐
ligului de remorcare, de exemplu suportul pen‐
tru biciclete, nu folosiţi asistentul de parcare.◀
ATENŢIE
Asistentul de parcare poate direcţiona
autovehiculul peste borduri. Există pericolul
daunelor materiale. Urmăriţi acţiunile din trafic
şi interveniţi activ în situaţii adecvate.◀Un motor oprit de către funcţia automată de
pornire/oprire este pornit automat, odată cu
activarea asistentului la parcare.
Privire de ansamblu
Buton în autovehicul
Asistent la parcare
Senzori cu ultrasunete
Senzorii cu ultrasunete pentru măsurarea locu‐
rilor de parcare neocupate se află lateral pe au‐
tovehicul.
Pentru a garanta o funcţionalitate impecabilă:
▷Nu murdăriţi senzorii şi curăţaţi-i de
gheaţă.▷Nu pulverizaţi senzorii cu dispozitivele de
curăţare cu înaltă presiune timp îndelungat
şi pulverizaţi la o distanţă de min. 30 cm.▷Nu acoperiţi senzorii.Seite 157Confort la conducereComenzi157
Online Edition for Part no. 01 40 2 964 079 - VI/15

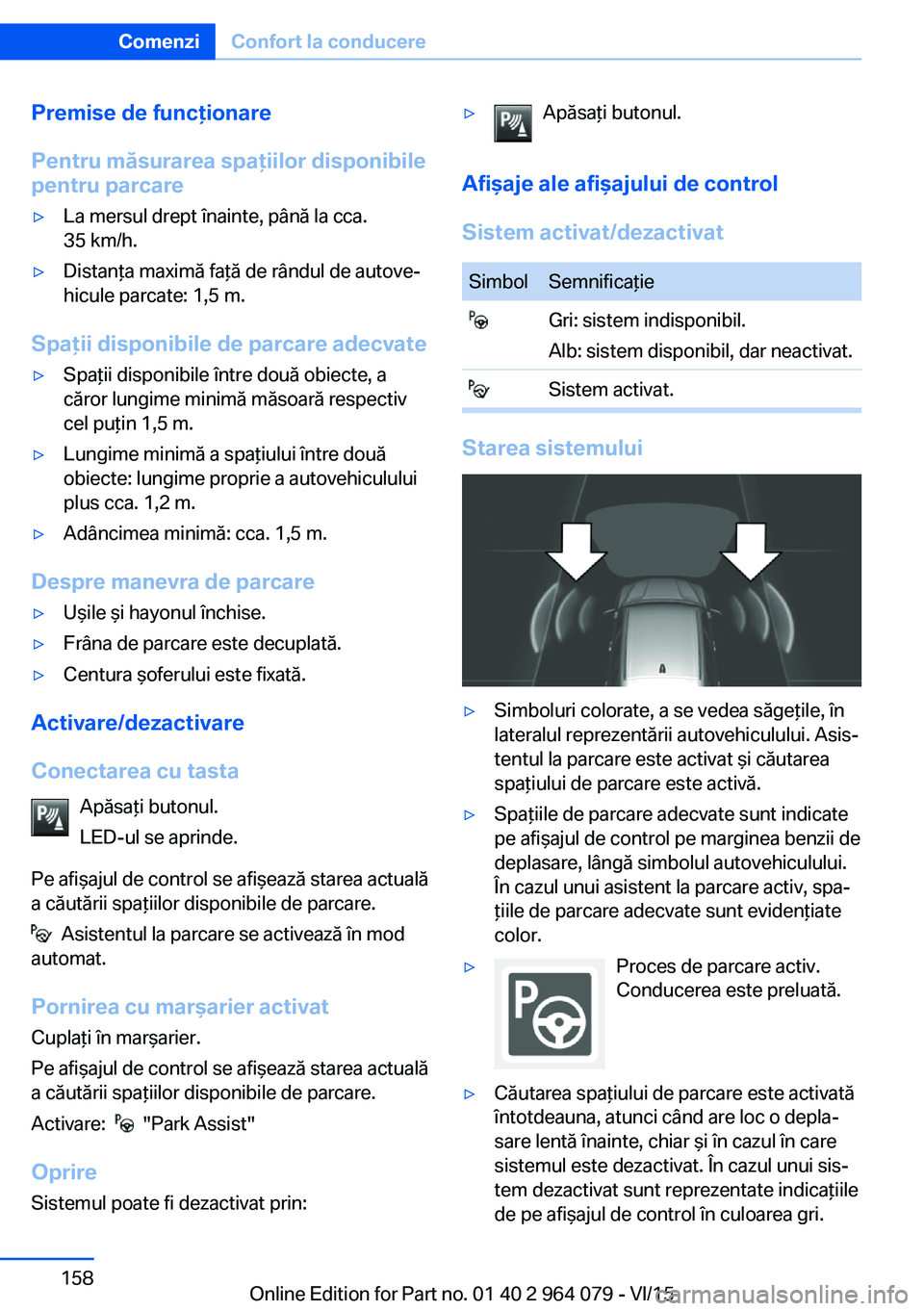

Premise de funcţionare
Pentru măsurarea spaţiilor disponibile
pentru parcare▷La mersul drept înainte, până la cca.
35 km/h.▷Distanţa maximă faţă de rândul de autove‐
hicule parcate: 1,5 m.
Spaţii disponibile de parcare adecvate
▷Spaţii disponibile între două obiecte, a
căror lungime minimă măsoară respectiv
cel puţin 1,5 m.▷Lungime minimă a spaţiului între două
obiecte: lungime proprie a autovehiculului
plus cca. 1,2 m.▷Adâncimea minimă: cca. 1,5 m.
Despre manevra de parcare
▷Uşile şi hayonul închise.▷Frâna de parcare este decuplată.▷Centura şoferului este fixată.
Activare/dezactivare
Conectarea cu tasta Apăsaţi butonul.
LED-ul se aprinde.
Pe afişajul de control se afişează starea actuală
a căutării spaţiilor disponibile de parcare.
Asistentul la parcare se activează în mod
automat.
Pornirea cu marşarier activat
Cuplaţi în marşarier.
Pe afişajul de control se afişează starea actuală
a căutării spaţiilor disponibile de parcare.
Activare:
"Park Assist"
Oprire Sistemul poate fi dezactivat prin:
▷Apăsaţi butonul.
Afişaje ale afişajului de control
Sistem activat/dezactivat
SimbolSemnificaţie Gri: sistem indisponibil.
Alb: sistem disponibil, dar neactivat. Sistem activat.
Starea sistemului
▷Simboluri colorate, a se vedea săgeţile, în
lateralul reprezentării autovehiculului. Asis‐
tentul la parcare este activat şi căutarea
spaţiului de parcare este activă.▷Spaţiile de parcare adecvate sunt indicate
pe afişajul de control pe marginea benzii de
deplasare, lângă simbolul autovehiculului.
În cazul unui asistent la parcare activ, spa‐
ţiile de parcare adecvate sunt evidenţiate
color.▷Proces de parcare activ.
Conducerea este preluată.▷Căutarea spaţiului de parcare este activată
întotdeauna, atunci când are loc o depla‐
sare lentă înainte, chiar şi în cazul în care
sistemul este dezactivat. În cazul unui sis‐
tem dezactivat sunt reprezentate indicaţiile
de pe afişajul de control în culoarea gri.Seite 158ComenziConfort la conducere158
Online Edition for Part no. 01 40 2 964 079 - VI/15

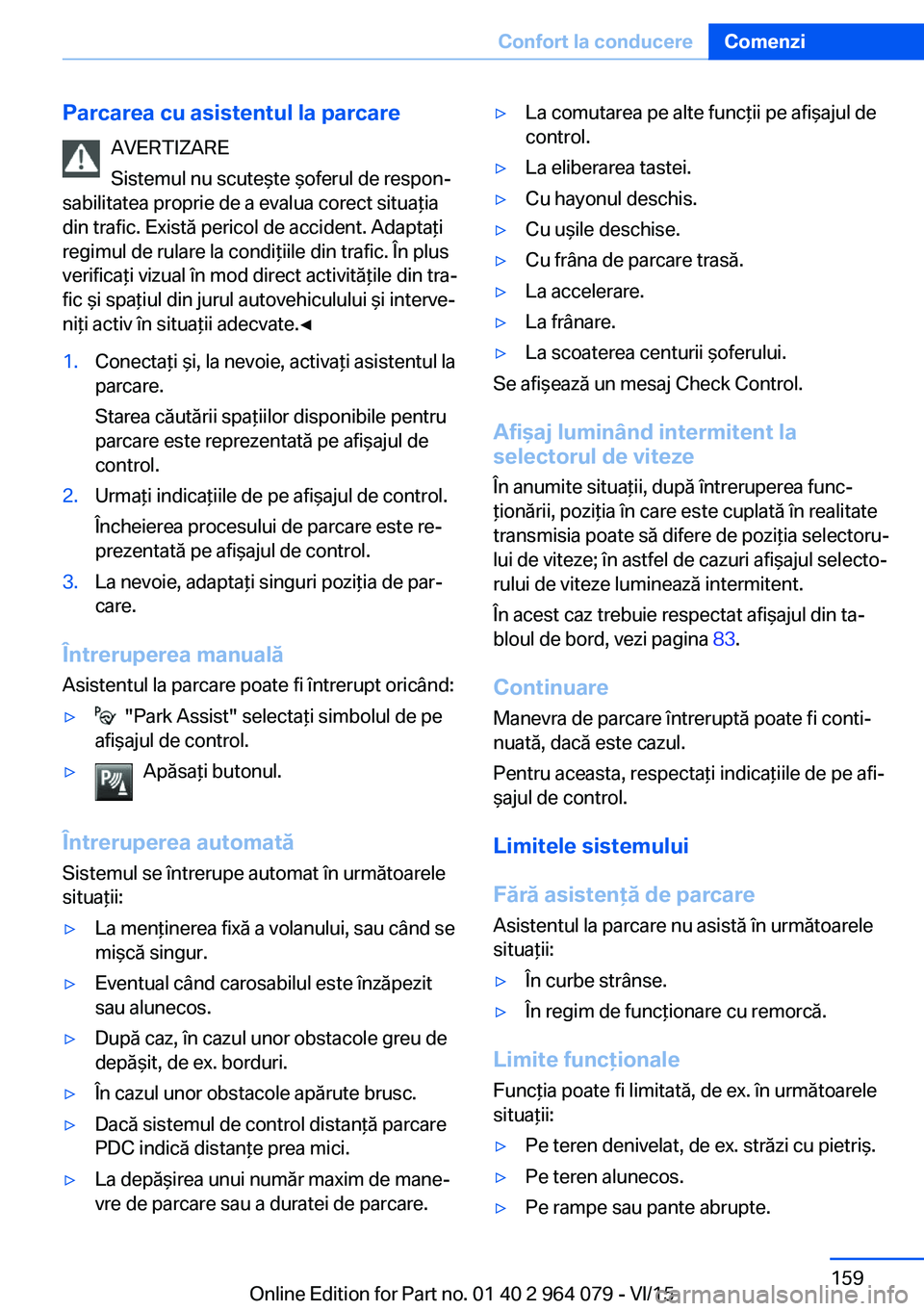

Parcarea cu asistentul la parcareAVERTIZARE
Sistemul nu scuteşte şoferul de respon‐
sabilitatea proprie de a evalua corect situaţia
din trafic. Există pericol de accident. Adaptaţi
regimul de rulare la condiţiile din trafic. În plus
verificaţi vizual în mod direct activităţile din tra‐
fic şi spaţiul din jurul autovehiculului şi interve‐
niţi activ în situaţii adecvate.◀1.Conectaţi şi, la nevoie, activaţi asistentul la
parcare.
Starea căutării spaţiilor disponibile pentru
parcare este reprezentată pe afişajul de
control.2.Urmaţi indicaţiile de pe afişajul de control.
Încheierea procesului de parcare este re‐
prezentată pe afişajul de control.3.La nevoie, adaptaţi singuri poziţia de par‐
care.
Întreruperea manuală
Asistentul la parcare poate fi întrerupt oricând:
▷ "Park Assist" selectaţi simbolul de pe
afişajul de control.▷Apăsaţi butonul.
Întreruperea automată
Sistemul se întrerupe automat în următoarele
situaţii:
▷La menţinerea fixă a volanului, sau când se
mişcă singur.▷Eventual când carosabilul este înzăpezit
sau alunecos.▷După caz, în cazul unor obstacole greu de
depăşit, de ex. borduri.▷În cazul unor obstacole apărute brusc.▷Dacă sistemul de control distanţă parcare
PDC indică distanţe prea mici.▷La depăşirea unui număr maxim de mane‐
vre de parcare sau a duratei de parcare.▷La comutarea pe alte funcţii pe afişajul de
control.▷La eliberarea tastei.▷Cu hayonul deschis.▷Cu uşile deschise.▷Cu frâna de parcare trasă.▷La accelerare.▷La frânare.▷La scoaterea centurii şoferului.
Se afişează un mesaj Check Control.
Afişaj luminând intermitent la
selectorul de viteze
În anumite situaţii, după întreruperea func‐
ţionării, poziţia în care este cuplată în realitate transmisia poate să difere de poziţia selectoru‐lui de viteze; în astfel de cazuri afişajul selecto‐
rului de viteze luminează intermitent.
În acest caz trebuie respectat afişajul din ta‐
bloul de bord, vezi pagina 83.
Continuare Manevra de parcare întreruptă poate fi conti‐
nuată, dacă este cazul.
Pentru aceasta, respectaţi indicaţiile de pe afi‐
şajul de control.
Limitele sistemului
Fără asistenţă de parcare Asistentul la parcare nu asistă în următoarele
situaţii:
▷În curbe strânse.▷În regim de funcţionare cu remorcă.
Limite funcţionale
Funcţia poate fi limitată, de ex. în următoarele
situaţii:
▷Pe teren denivelat, de ex. străzi cu pietriş.▷Pe teren alunecos.▷Pe rampe sau pante abrupte.Seite 159Confort la conducereComenzi159
Online Edition for Part no. 01 40 2 964 079 - VI/15

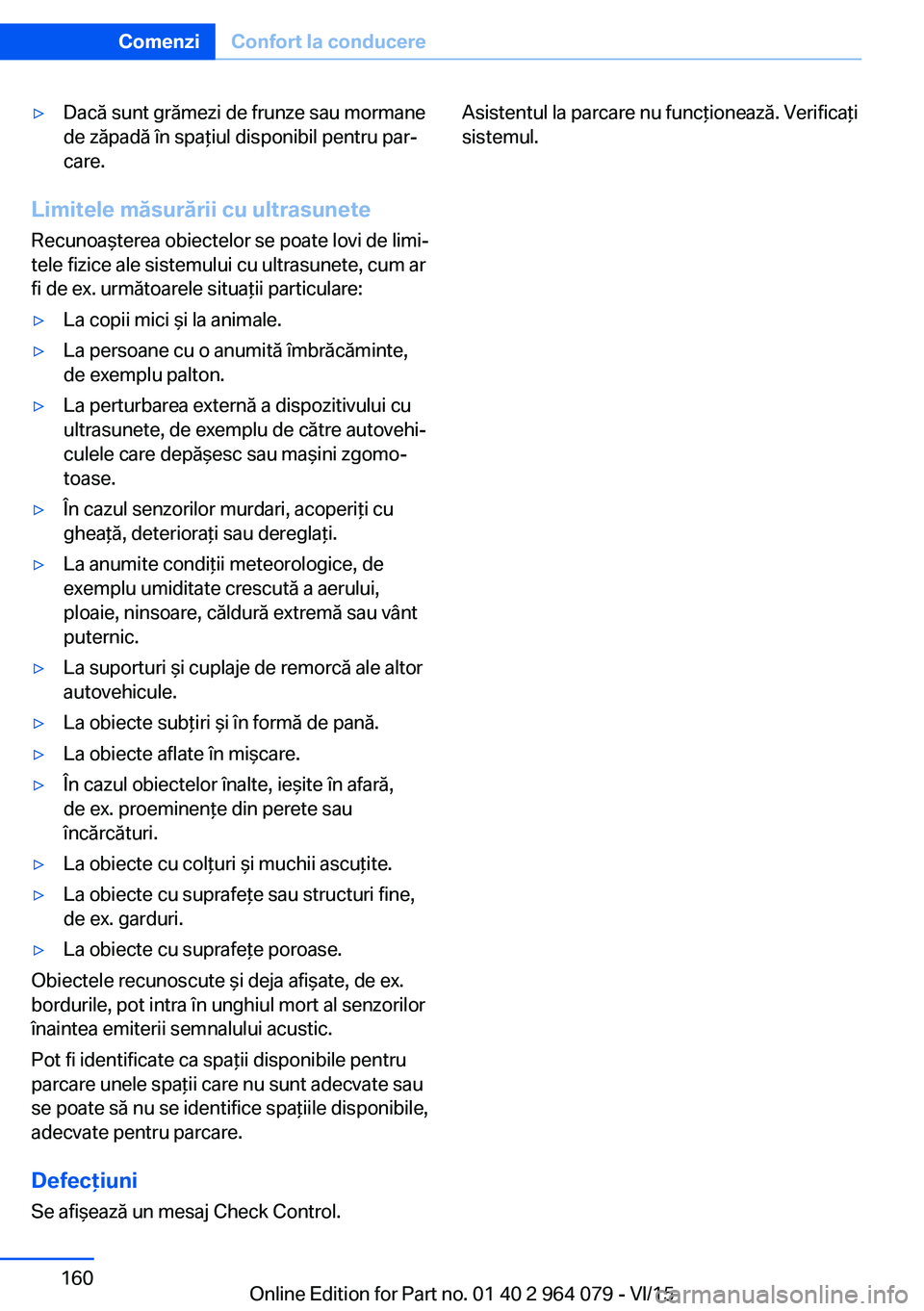

▷Dacă sunt grămezi de frunze sau mormane
de zăpadă în spaţiul disponibil pentru par‐
care.
Limitele măsurării cu ultrasunete
Recunoaşterea obiectelor se poate lovi de limi‐
tele fizice ale sistemului cu ultrasunete, cum ar
fi de ex. următoarele situaţii particulare:
▷La copii mici şi la animale.▷La persoane cu o anumită îmbrăcăminte,
de exemplu palton.▷La perturbarea externă a dispozitivului cu
ultrasunete, de exemplu de către autovehi‐
culele care depăşesc sau maşini zgomo‐
toase.▷În cazul senzorilor murdari, acoperiţi cu
gheaţă, deterioraţi sau dereglaţi.▷La anumite condiţii meteorologice, de
exemplu umiditate crescută a aerului,
ploaie, ninsoare, căldură extremă sau vânt
puternic.▷La suporturi şi cuplaje de remorcă ale altor
autovehicule.▷La obiecte subţiri şi în formă de pană.▷La obiecte aflate în mişcare.▷În cazul obiectelor înalte, ieşite în afară,
de ex. proeminenţe din perete sau
încărcături.▷La obiecte cu colţuri şi muchii ascuţite.▷La obiecte cu suprafeţe sau structuri fine,
de ex. garduri.▷La obiecte cu suprafeţe poroase.
Obiectele recunoscute şi deja afişate, de ex.
bordurile, pot intra în unghiul mort al senzorilor
înaintea emiterii semnalului acustic.
Pot fi identificate ca spaţii disponibile pentru
parcare unele spaţii care nu sunt adecvate sau
se poate să nu se identifice spaţiile disponibile,
adecvate pentru parcare.
Defecţiuni
Se afişează un mesaj Check Control.
Asistentul la parcare nu funcţionează. Verificaţi sistemul.Seite 160ComenziConfort la conducere160
Online Edition for Part no. 01 40 2 964 079 - VI/15
